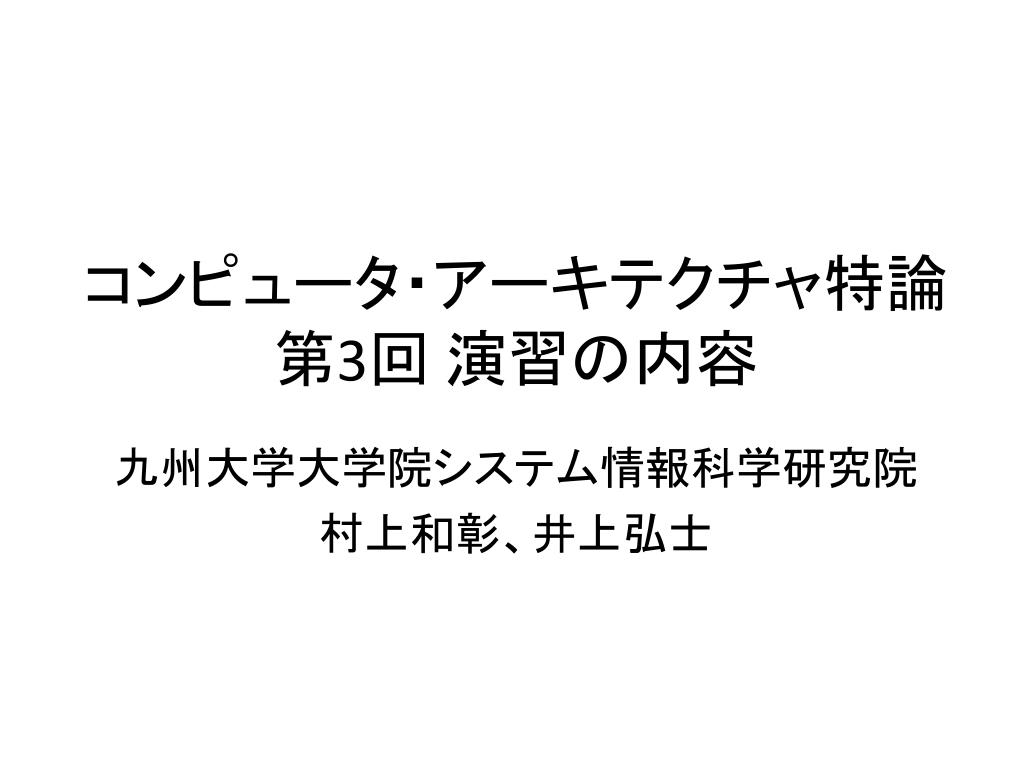

  1. コンピュータ・アーキテクチャ特論第3回 演習の内容 九州大学大学院システム情報科学研究院 村上和彰、井上弘士

  2. 講義用ホームページのお知らせ 講義スライド、実験演習で必要な情報、などを公開しています。 http://www.c.csce.kyushu-u.ac.jp/lecture2010/aca/index.html

  3. 実験環境 本日の演習 Application program Application program • キャッシュメモリ特性の解析 • （CACTI） • キャッシュ容量 vsキャッシュヒット時間 • キャッシュ連想度 vsキャッシュヒット時間 マルチコアアーキテクチャの検討 性能評価 （M5） • アプリケーション特性の解析 • （M5） • 並列性 • パーフェクトL1キャッシュを前提 • コア数 vs. 実行時間tion Time • L1/L2キャッシュミス • キャッシュサイズ vsミス率 • 連想度 vsミス率 Application program Application program

  4. CACTIとは? • HP Lab.で開発 • キャッシュメモリのアクセス時間、サイクル時間、面積、消費電力などの見積りツール • Webベースで使用可能（C++のソースコードも無料で入手可能） • Web “http://quid.hpl.hp.com:9081/cacti/” • 詳細は以下を参照 • “http://www.hpl.hp.com/research/cacti/”

  5. 実験環境 本日の演習 Application program Application program • キャッシュメモリ特性の解析 • （CACTI） • キャッシュ容量 vsキャッシュヒット時間 • キャッシュ連想度 vsキャッシュヒット時間 マルチコアアーキテクチャの検討 性能評価 （M5） • アプリケーション特性の解析 • （M5） • 並列性 • パーフェクトL1キャッシュを前提 • コア数 vs. 実行時間tion Time • L1/L2キャッシュミス • キャッシュサイズ vsミス率 • 連想度 vsミス率 Application program Application program

  6. “M5”とは? Benchmark Program(SPEC, NAS para) Config. file Results ・・・ #of cores = 3 cache size = 32KB cache latency = 3cc Mem latency = 300cc ・・・ ・・・ IPC = 4.2 L1 miss rate = 3% cycle count = 4M ・・・ Target OS Simulator(Target machine) CPU I/O Cache Bus ・・・ OS (Host) Trace Data Machine（Host）

  7. プログラム実行時間の算出方法

  8. Example of Multi-Core Configuration CPU core CPU core 2KB L1 2KB L1 Shared 512 KB L2 Cache (16 BCEs)

  9. Step1 (Use CACTI) Measure Cache Access Latency L1 L2 2048 524288 32 (Fix) 32 (Fix) 1 4 1 (Fix) 1 (Fix) 65 (Fix) 65 (Fix) Cache Access Latency

  10. Step2 (Use M5) Measure #of Clock Cycles for Execution • See “splash2の実行” in M5 install-man page • Download Splash-2 Benchmark • Download “run.py” (overwrite m5-stable/configs/splash2/run.py) • Execute a program and check sim-result (m5stats.txt) Command-Line >../build/ALPHA_SE/m5.fast -d output ../configs/splash2/run.py –n 2 -b Cholesky --l2shared --l1size=2kB --l1assoc=1 --l1latency=1 --l2size=512kB --l2assoc=4 --l2latency=4--memlatency=300 Shared Program Results Config. File #Cores Bench. L1 Dcache size L1 Dcache Associativity L1 Dcache Latency L2 Shared Cache Size L2 Shared Cache Associativity L2 Shared Cache Latency Main-Memory Access Latency Fix L2 Access Latency L1 Access Latency Ceil ( ) Other Parameters See “run.py” file (parser.add_option)

  11. Step3 Obtain Program Execution Time (ET) • ET = #of clock cycles X clock-cycle Time From M5 From CACTI (L1 Cache Access Time) m5stats.txt CACTI sim_freq 1000000000000 sim_insts 1471881 sim_seconds 0.001553 sim_ticks 1552729000

  12. キャッシュ性能の解析

  13. CACTI Web 本演習では「32」に固定 本演習では「1」に固定 本演習では「65」に固定 Cache Hit Time

  14. Cache Access Time Analysis • Use CACTI • Measure cache access time of each organization • Discuss the impact of cache size and assiciativity

  15. Cache Hit Rate (or Miss Rate) Analysis • Execute your target benchmark programs with various L1/L2 cache sizes and associativities • You can change each parameter in order to evaluate cache hit rates • *)L2 cache hit rates depend on L1 cache hit rates Command-Line >../build/ALPHA_SE/m5.fast -d output ../configs/splash2/run.py -n 8 -b Cholesky --l2shared --l1size=2kB --l1assoc=1 --l1latency=1 --l2size=512kB --l2assoc=4 --l2latency=4--memlatency=300 Shared Program Results Config. File #Cores Bench. L1 Dcache size L1 Dcache Associativity L1 Dcache Latency L2 Shared Cache Size L2 Shared Cache Associativity L2 Shared Cache Latency Main-Memory Access Latency Parameters for L1 DCache Parameters for L2 Unified Cache

  16. M5によるプログラム実行（講義ホームページを参照）M5によるプログラム実行（講義ホームページを参照）
