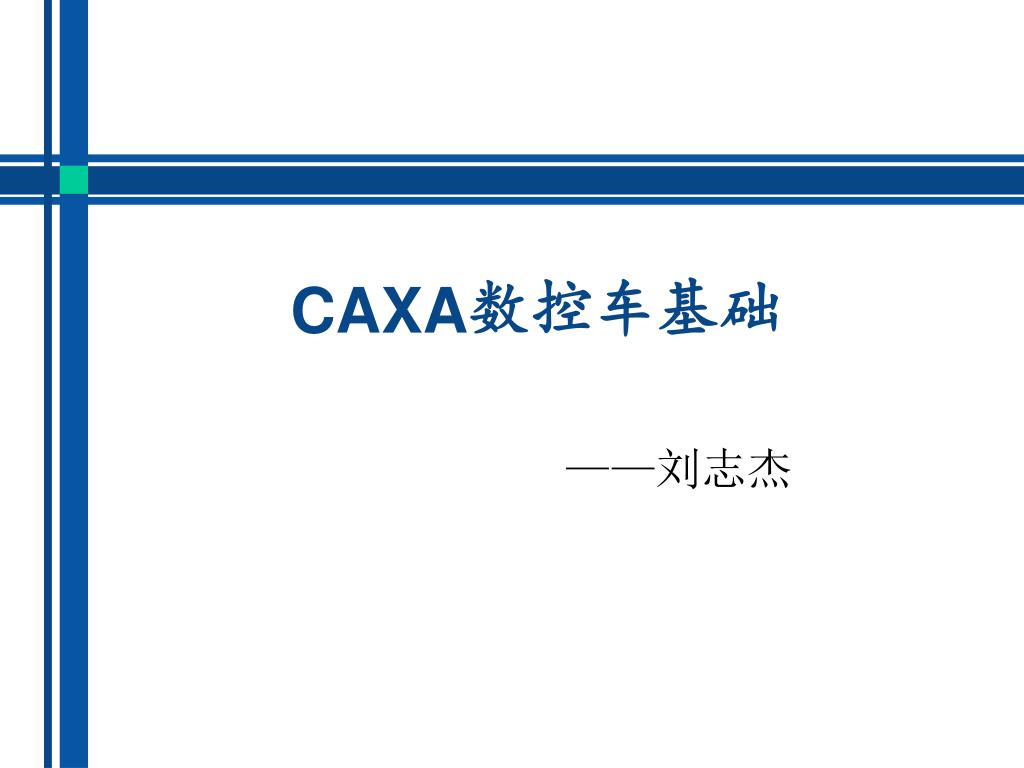

  1. CAXA数控车基础 ——刘志杰

  2. 课程大纲 • 软件介绍 • CAD • CAM • 应用实例

  3. CAXA数控车XP CAXA数控车是北京北航海尔软件有限公司开发的全中文、面向数控车床的CAM软件。 CAXA数控车基于微机平台，采用原创的WINDOWS菜单和交互方式，全中文界面，便于轻松地学习和操作。数控车XP软件可以完成数控车加工的刀路自动生成、代码生成以及模拟运行等功能。 CAXA数控车软件提供灵活的后置配置方式，可以根据自己的机床实际修改配置参数来生成符合机床规范的加工代码。

  4. CAXA数控车XP软件界面

  5. CAXA数控车主要工具栏

  6. CAXA数控车XP的CAD功能 CAXA数控车XP与CAXA电子图板采用相同的几何内核具有强大的二维绘图功能和丰富的数据接口，可以完成复杂的工艺造型任务。 数控车XP的绘图操作和电子图板相像，可以参照电子图板的操作方法进行绘图。

  7. CAXA数控车XP的CAM功能 数控车CAM自动编程的主要过程包括：加工造型、机床设置、刀路生成和后置处理等四个部分。 1.基本概念 (1)两轴加工 机床坐标系Z轴=绝对坐标系X轴，机床坐标系X轴=绝对坐标系Y轴； (2)轮廓 一系列首尾相联的曲线的集合，有内轮廓、外轮廓和端面轮廓； (3)干涉 刀具切除了不应该切的部分，称为了出现干涉现象。

  8. 2.刀具管理 刀具库管理用于定义、管理刀具的有关数据，以方便用户获取和对刀具信息的维护。数控车软件提供轮廓车刀、切槽车刀、螺纹车刀和钻孔刀具4类刀具。可以在刀具管理对话框中对刀具的相关信息进行设置，生成刀路时可以直接调用。 刀具共有参数

  9. 刀具名 刀具号 当前刀具 刀具补偿号 刀具列表 刀柄 长度和宽度 共有参数

  10. 轮廓车刀和切槽刀具几何参数

  11. 钻孔刀具和螺纹刀具几何参数

  12. 刀路生成 1.轮廓粗车 轮廓粗车功能用于实现对工件外轮廓表面、内轮廓表面和端面的粗车加工，用来快速去除毛坯的多余部分。 命令方式 下拉菜单：加工→轮廓粗车 快捷按钮： 执行轮廓粗车命令后弹出下图所示的粗车参数表对话框，用以设置粗车加工的参数。

  13. 轮廓粗车参数设置 ①加工参数 加工表面类型 加工参数 加工方式 拐角过度方式 反向走刀 详细干涉检查 加工角度 退刀时沿轮廓走刀 切削行距 干涉前角 刀尖半径补偿

  14. ②进退刀参数 每行相对毛坯进刀方式 每行相对加工表面进刀方式 每行相对毛坯退刀方式 每行相对加工表面退刀方式 快速退刀距离

  15. ③切削用量 每行相对毛坯进刀方式 每行相对加工表面进刀方式 每行相对毛坯退刀方式 每行相对加工表面退刀方式 快速退刀距离

  16. ④轮廓车刀 当前刀具

  17. 轮廓粗车加工实例 零件图

  18. 加工造型

  19. 加工参数 93度轮廓粗车刀 93度轮廓粗车刀

  20. 进退刀方式

  21. 切削用量

  22. 轮廓车刀

  23. 改变拾取方式

  24. 拾取加工轮廓

  25. 拾取毛坯轮廓

  26. 确定进退刀点生成刀路

  27. 模拟加工

  28. 精车加工 加工参数设置

  29. 进退刀参数设置

  30. 拾取精加工轮廓

  31. 确定进退刀点生成刀路

  32. 切槽加工实例 零件图

  33. 加工造型

  34. 切槽车刀

  35. 加工参数

  36. 拾取切槽轮廓

  37. 确定进退刀点生成刀路

  38. 模拟加工

  39. 螺纹加工

  40. 螺纹参数设置

  41. 螺纹加工参数设置

  42. 进退刀方式设置

  43. 螺纹刀具设置

  44. 钻孔加工 在车床上进行钻孔加工只能在工件的旋转中心钻孔。钻孔加工提供了多种钻孔方式。 加工参数设置

  45. 钻孔刀具设置

  46. 机床设置

  47. 常用宏指令

  48. 后置处理设置

  49. 代码生成 选择刀路
