  1. 安全防災指標 周鼎金 教授 國立台北科技大學建築系

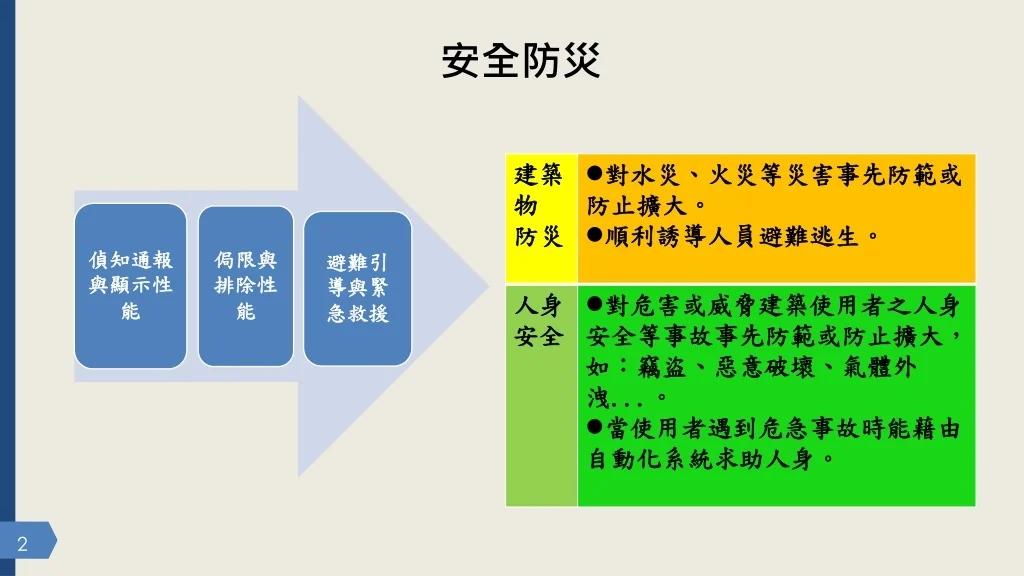

  2. 安全防災

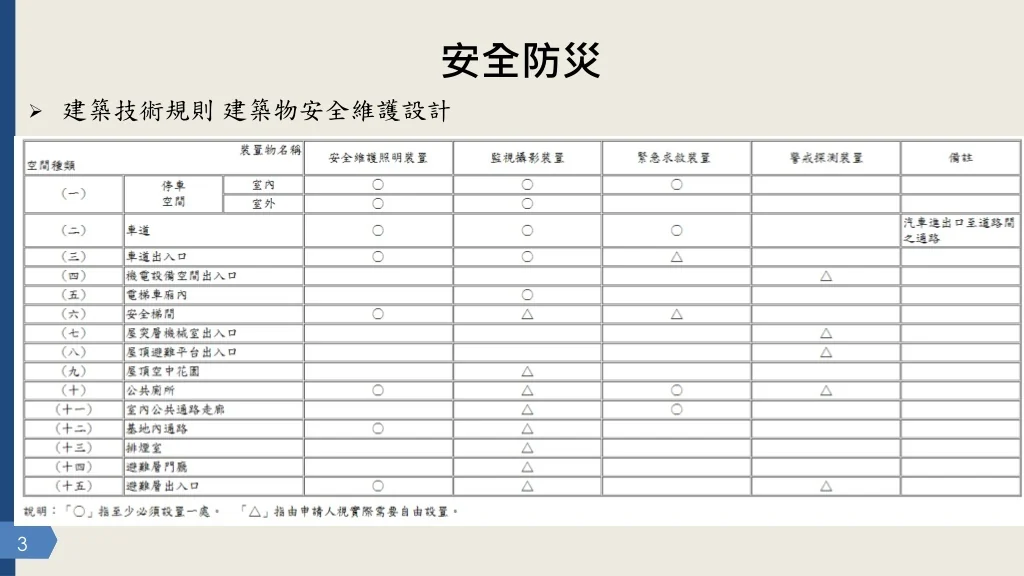

  3. 安全防災 • 建築技術規則 建築物安全維護設計

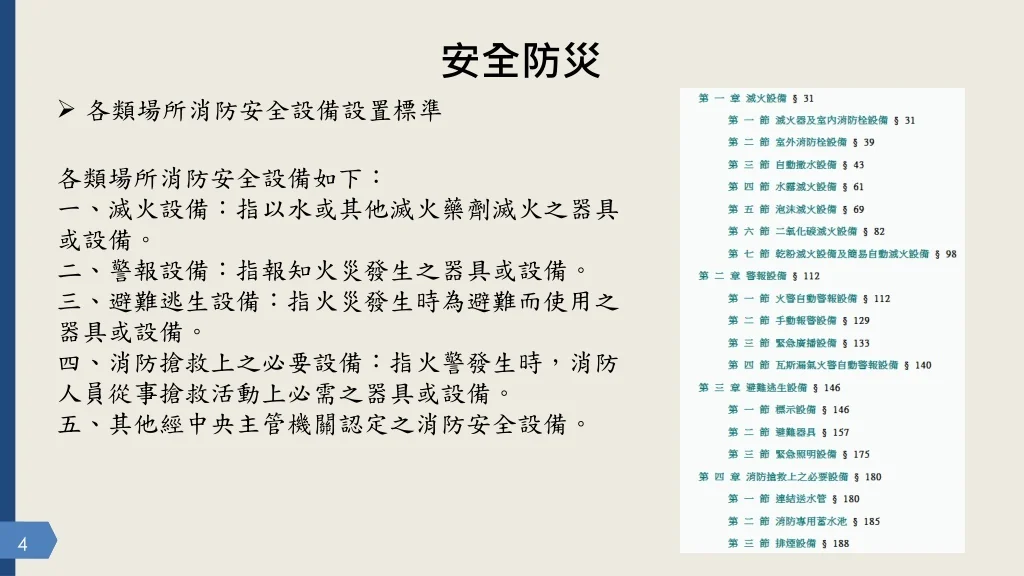

  4. 安全防災 • 各類場所消防安全設備設置標準 各類場所消防安全設備如下： 一、滅火設備：指以水或其他滅火藥劑滅火之器具或設備。 二、警報設備：指報知火災發生之器具或設備。 三、避難逃生設備：指火災發生時為避難而使用之器具或設備。 四、消防搶救上之必要設備：指火警發生時，消防人員從事搶救活動上必需之器具或設備。 五、其他經中央主管機關認定之消防安全設備。

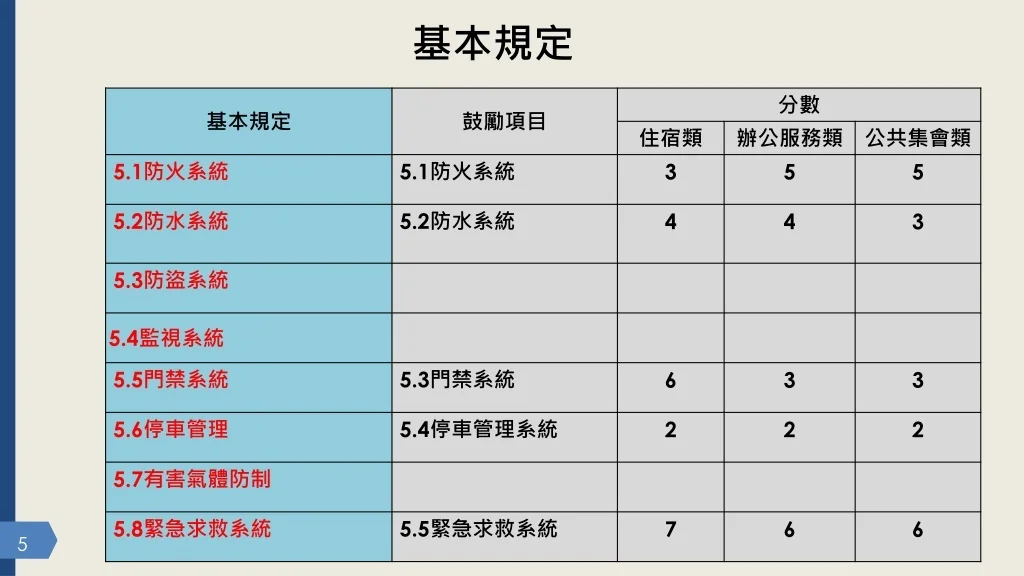

  5. 基本規定

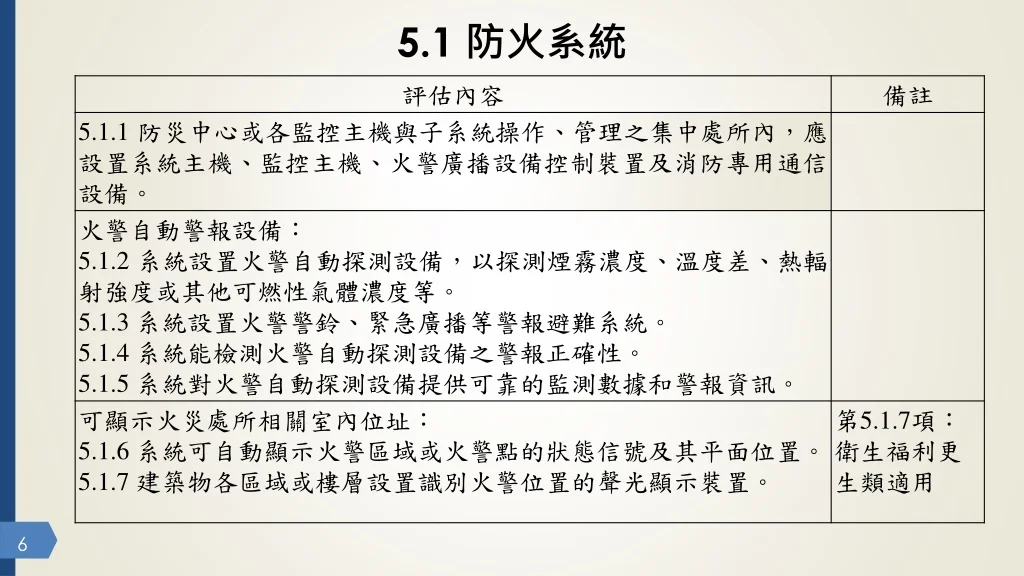

  6. 5.1 防火系統

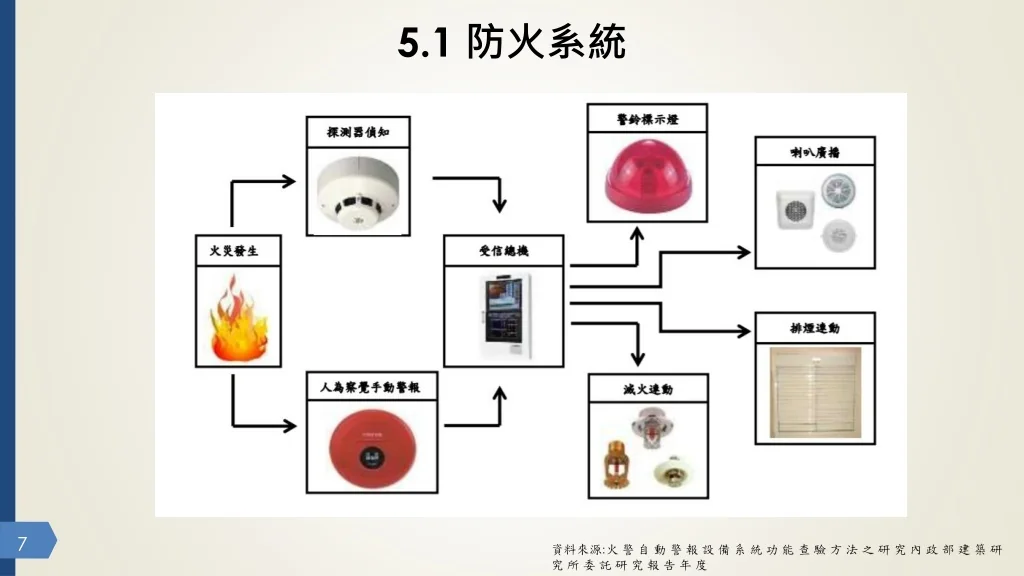

  7. 5.1 防火系統 資料來源:火 警 自 動 警 報 設 備 系 統 功 能 查 驗 方 法 之 研 究 內 政 部 建 築 研 究 所 委 託 研 究 報 告 年 度

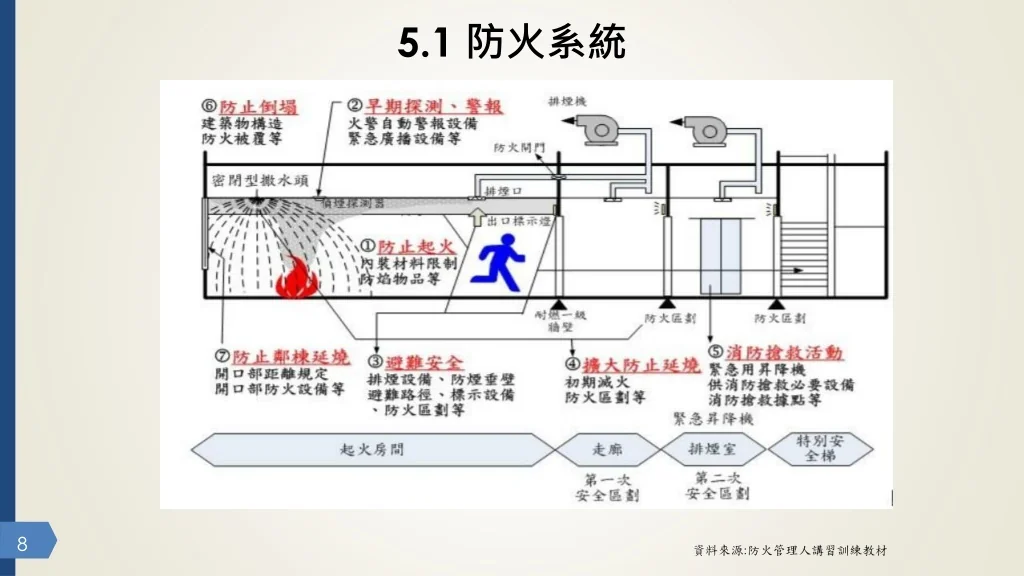

  8. 5.1 防火系統 資料來源:防火管理人講習訓練教材

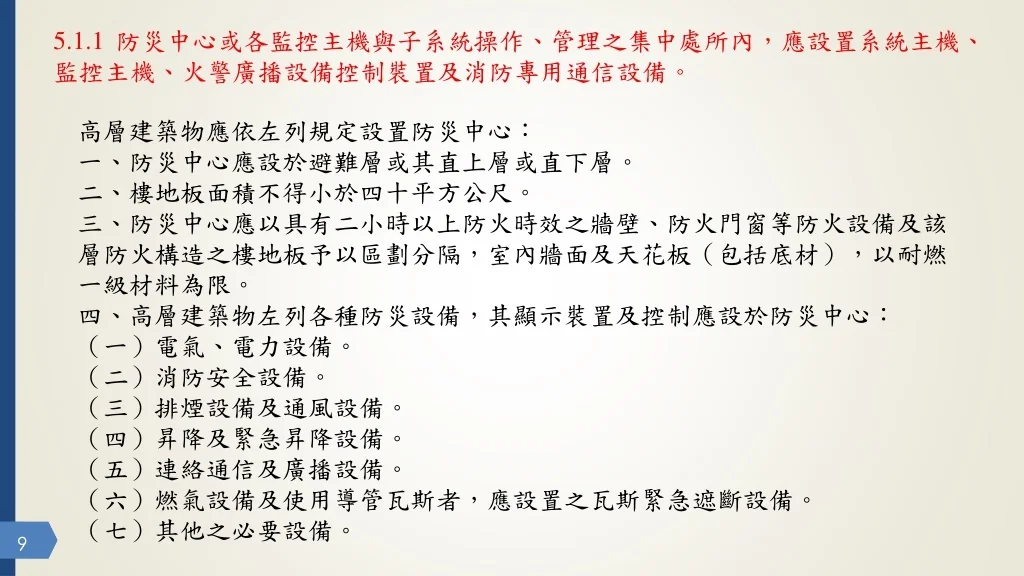

  9. 5.1.1 防災中心或各監控主機與子系統操作、管理之集中處所內，應設置系統主機、監控主機、火警廣播設備控制裝置及消防專用通信設備。 高層建築物應依左列規定設置防災中心： 一、防災中心應設於避難層或其直上層或直下層。 二、樓地板面積不得小於四十平方公尺。 三、防災中心應以具有二小時以上防火時效之牆壁、防火門窗等防火設備及該層防火構造之樓地板予以區劃分隔，室內牆面及天花板（包括底材），以耐燃一級材料為限。 四、高層建築物左列各種防災設備，其顯示裝置及控制應設於防災中心： （一）電氣、電力設備。 （二）消防安全設備。 （三）排煙設備及通風設備。 （四）昇降及緊急昇降設備。 （五）連絡通信及廣播設備。 （六）燃氣設備及使用導管瓦斯者，應設置之瓦斯緊急遮斷設備。 （七）其他之必要設備。

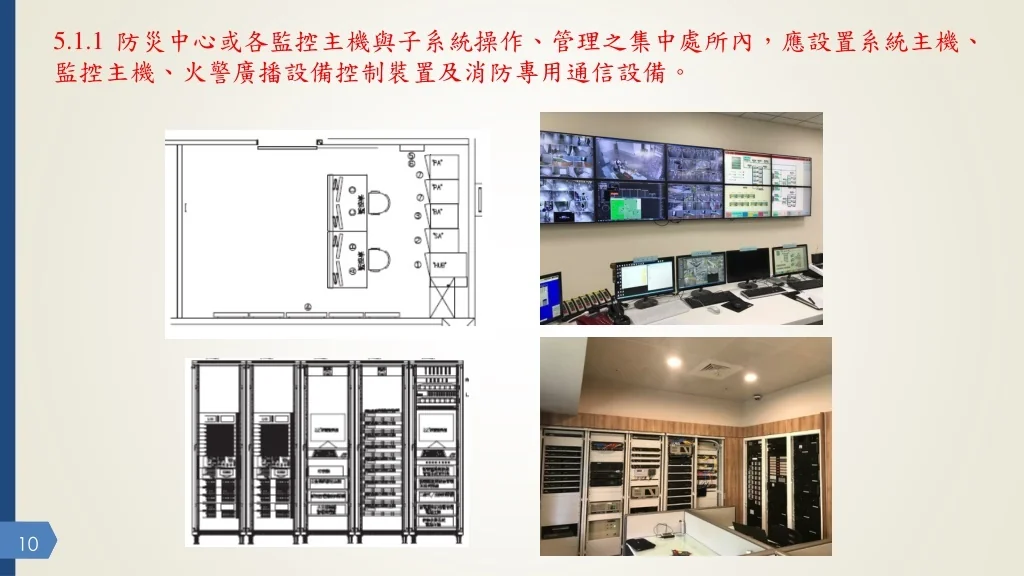

  10. 5.1.1 防災中心或各監控主機與子系統操作、管理之集中處所內，應設置系統主機、監控主機、火警廣播設備控制裝置及消防專用通信設備。

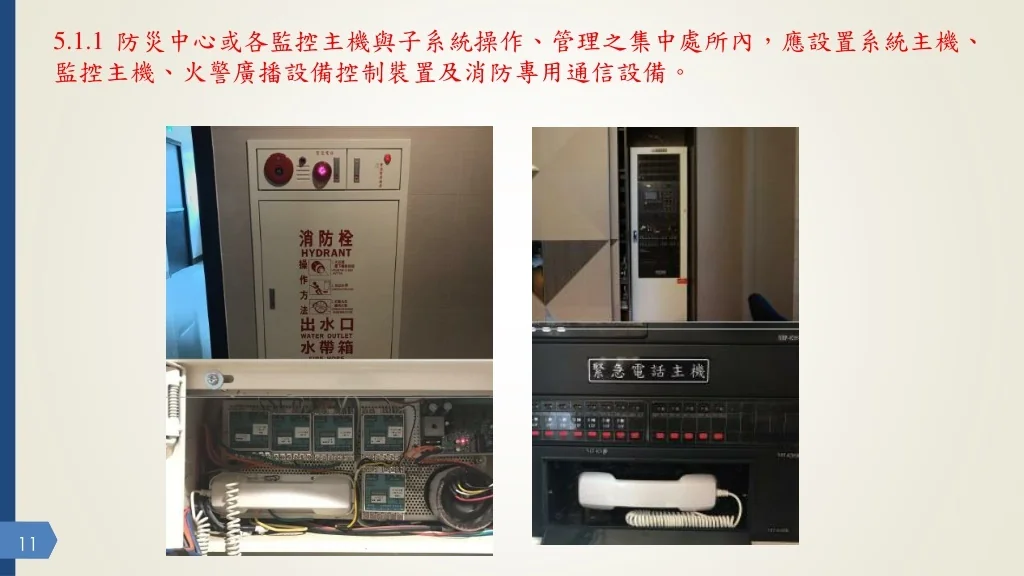

  11. 5.1.1 防災中心或各監控主機與子系統操作、管理之集中處所內，應設置系統主機、監控主機、火警廣播設備控制裝置及消防專用通信設備。

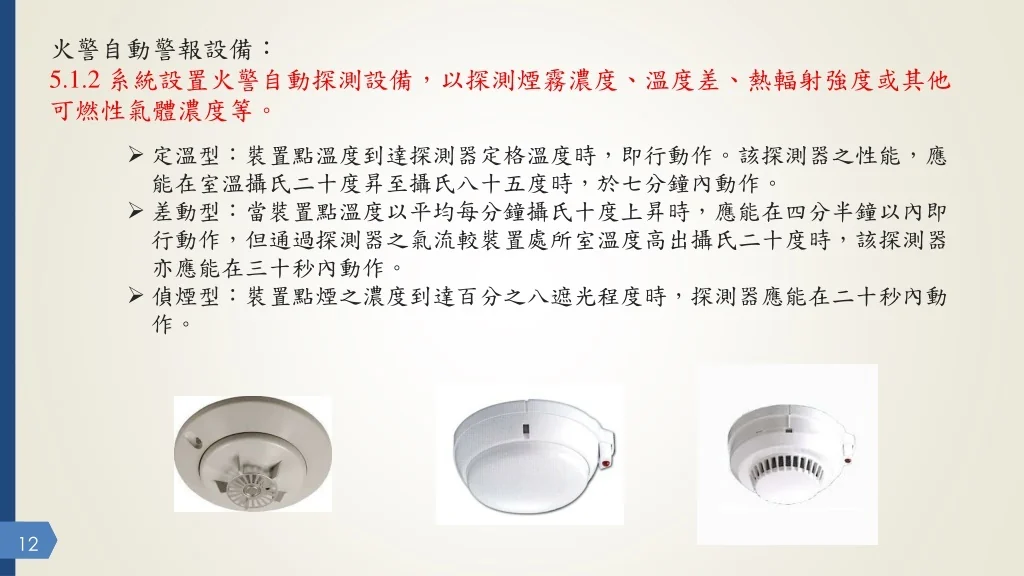

  12. 火警自動警報設備：5.1.2 系統設置火警自動探測設備，以探測煙霧濃度、溫度差、熱輻射強度或其他可燃性氣體濃度等。 • 定溫型：裝置點溫度到達探測器定格溫度時，即行動作。該探測器之性能，應能在室溫攝氏二十度昇至攝氏八十五度時，於七分鐘內動作。 • 差動型：當裝置點溫度以平均每分鐘攝氏十度上昇時，應能在四分半鐘以內即行動作，但通過探測器之氣流較裝置處所室溫度高出攝氏二十度時，該探測器亦應能在三十秒內動作。 • 偵煙型：裝置點煙之濃度到達百分之八遮光程度時，探測器應能在二十秒內動作。

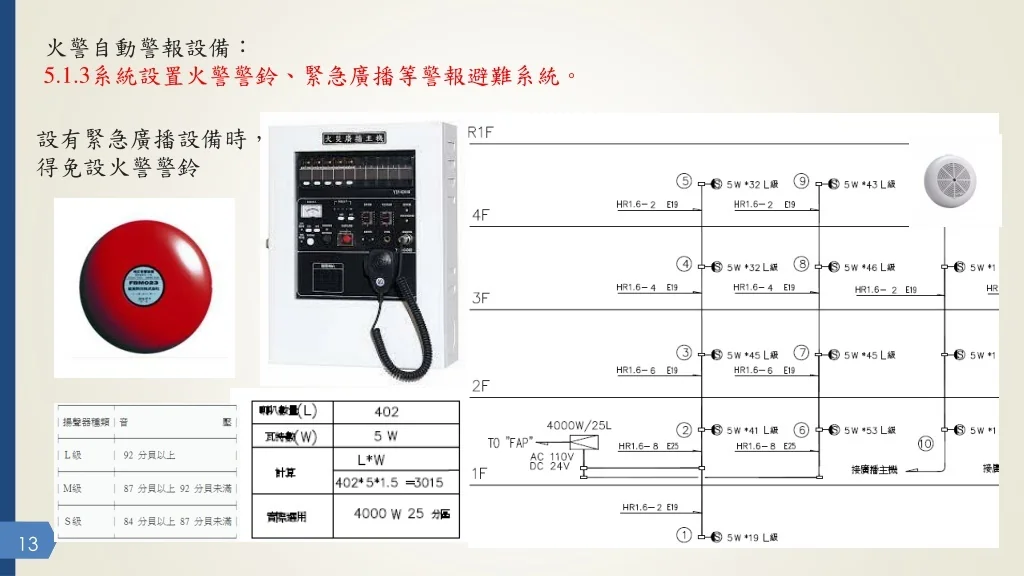

  13. 火警自動警報設備：5.1.3系統設置火警警鈴、緊急廣播等警報避難系統。火警自動警報設備：5.1.3系統設置火警警鈴、緊急廣播等警報避難系統。 設有緊急廣播設備時，得免設火警警鈴

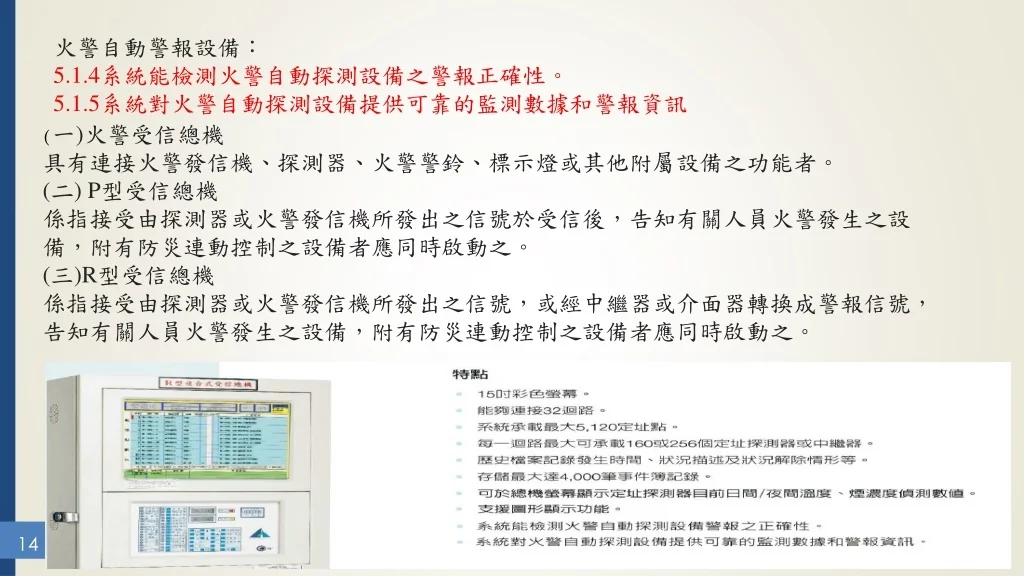

  14. 火警自動警報設備：5.1.4系統能檢測火警自動探測設備之警報正確性。5.1.5系統對火警自動探測設備提供可靠的監測數據和警報資訊火警自動警報設備：5.1.4系統能檢測火警自動探測設備之警報正確性。5.1.5系統對火警自動探測設備提供可靠的監測數據和警報資訊 (一)火警受信總機具有連接火警發信機、探測器、火警警鈴、標示燈或其他附屬設備之功能者。(二) P型受信總機係指接受由探測器或火警發信機所發出之信號於受信後，告知有關人員火警發生之設備，附有防災連動控制之設備者應同時啟動之。(三)R型受信總機係指接受由探測器或火警發信機所發出之信號，或經中繼器或介面器轉換成警報信號，告知有關人員火警發生之設備，附有防災連動控制之設備者應同時啟動之。

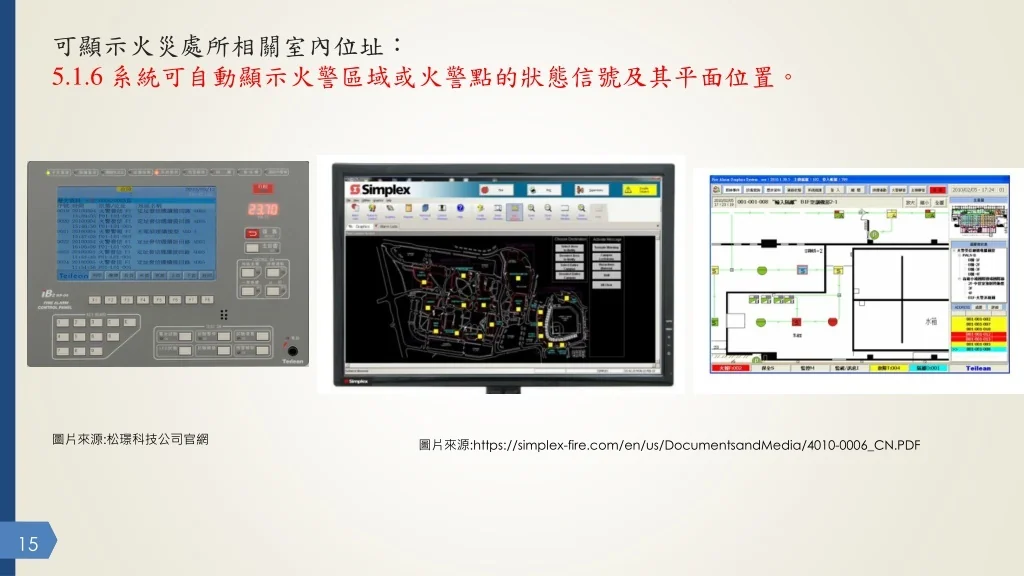

  15. 可顯示火災處所相關室內位址：5.1.6 系統可自動顯示火警區域或火警點的狀態信號及其平面位置。 圖片來源:松璟科技公司官網 圖片來源:https://simplex-fire.com/en/us/DocumentsandMedia/4010-0006_CN.PDF

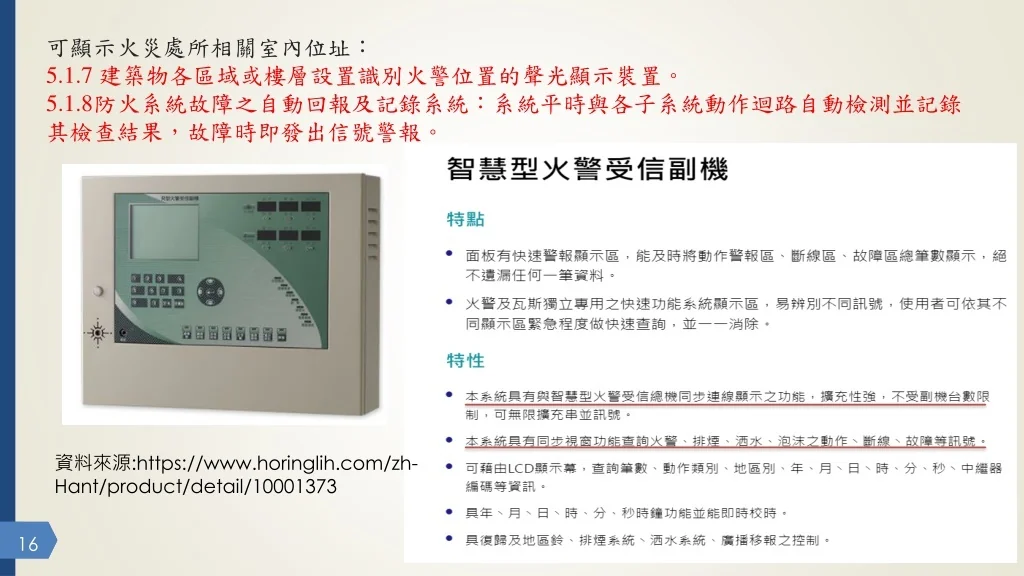

  16. 可顯示火災處所相關室內位址：5.1.7 建築物各區域或樓層設置識別火警位置的聲光顯示裝置。5.1.8防火系統故障之自動回報及記錄系統：系統平時與各子系統動作迴路自動檢測並記錄其檢查結果，故障時即發出信號警報。 資料來源:https://www.horinglih.com/zh-Hant/product/detail/10001373

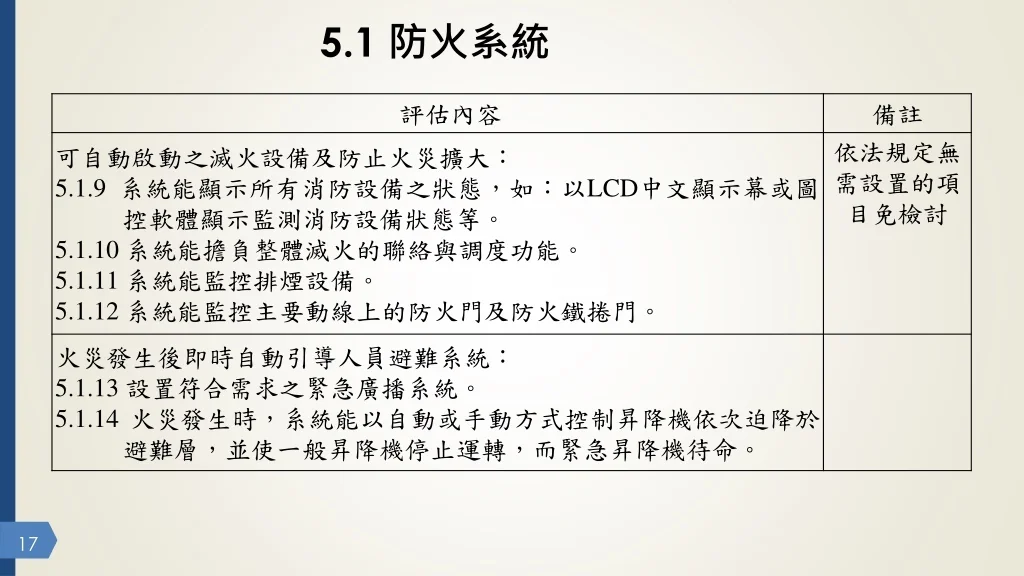

  17. 5.1 防火系統

  18. 可自動啟動之滅火設備及防止火災擴大：5.1.9 系統能顯示所有消防設備之狀態，如：以LCD中文顯示幕或圖控軟體顯示監測消防設備狀態等。5.1.10 系統能擔負整體滅火的聯絡與調度功能。5.1.11 系統能監控排煙設備。

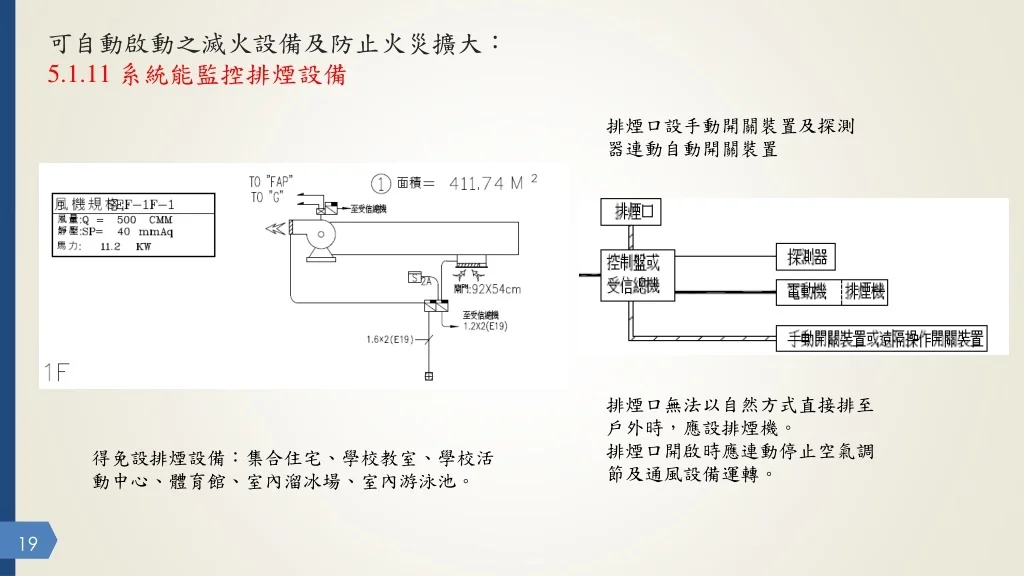

  19. 可自動啟動之滅火設備及防止火災擴大：5.1.11 系統能監控排煙設備 排煙口設手動開關裝置及探測器連動自動開關裝置 排煙口無法以自然方式直接排至戶外時，應設排煙機。 排煙口開啟時應連動停止空氣調節及通風設備運轉。 得免設排煙設備：集合住宅、學校教室、學校活動中心、體育館、室內溜冰場、室內游泳池。

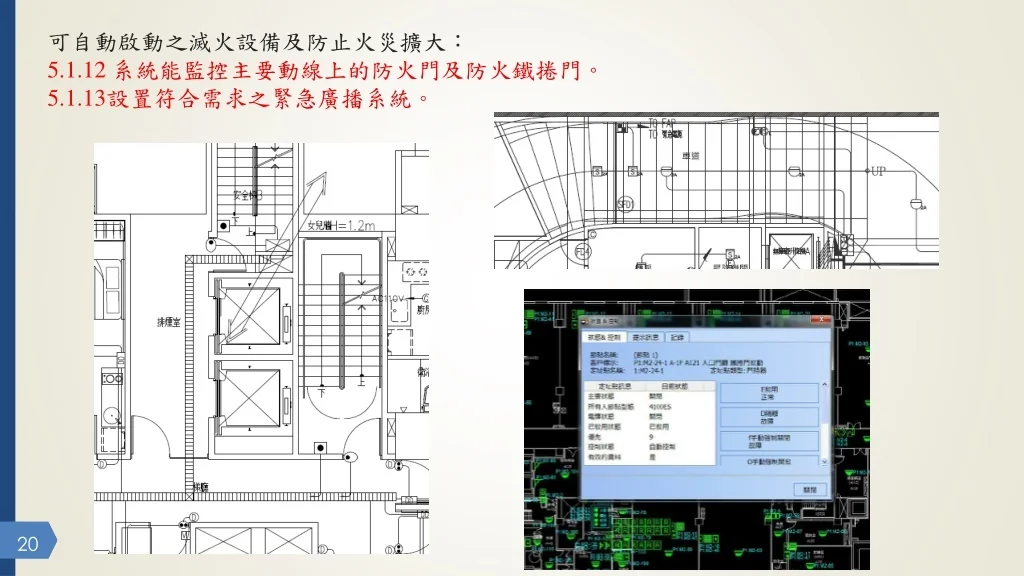

  20. 可自動啟動之滅火設備及防止火災擴大：5.1.12 系統能監控主要動線上的防火門及防火鐵捲門。5.1.13設置符合需求之緊急廣播系統。

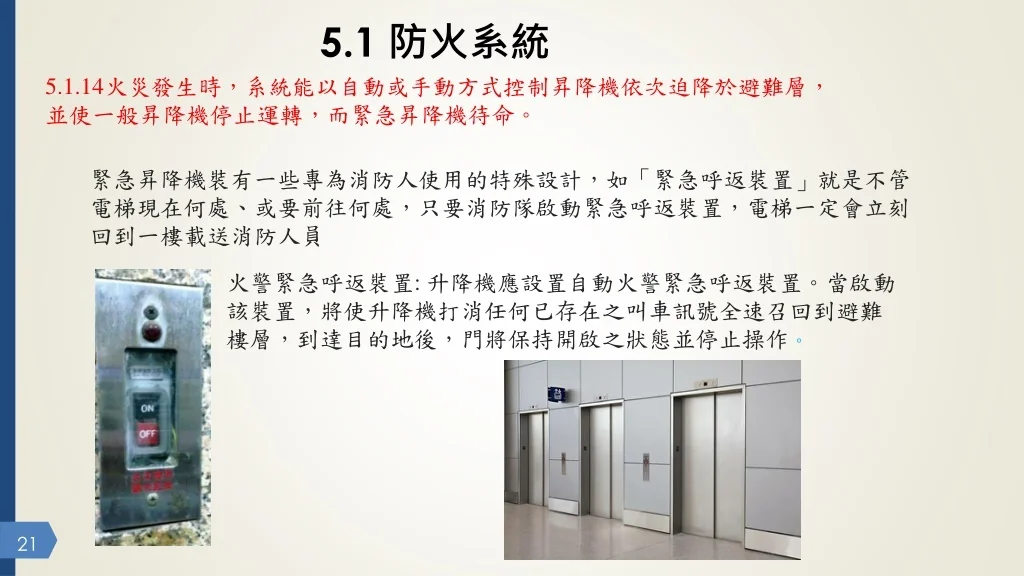

  21. 5.1 防火系統 5.1.14火災發生時，系統能以自動或手動方式控制昇降機依次迫降於避難層，並使一般昇降機停止運轉，而緊急昇降機待命。 緊急昇降機裝有一些專為消防人使用的特殊設計，如「緊急呼返裝置」就是不管電梯現在何處、或要前往何處，只要消防隊啟動緊急呼返裝置，電梯一定會立刻回到一樓載送消防人員 火警緊急呼返裝置: 升降機應設置自動火警緊急呼返裝置。當啟動該裝置，將使升降機打消任何已存在之叫車訊號全速召回到避難樓層，到達目的地後，門將保持開啟之狀態並停止操作。

  22. 5.2 防水系統

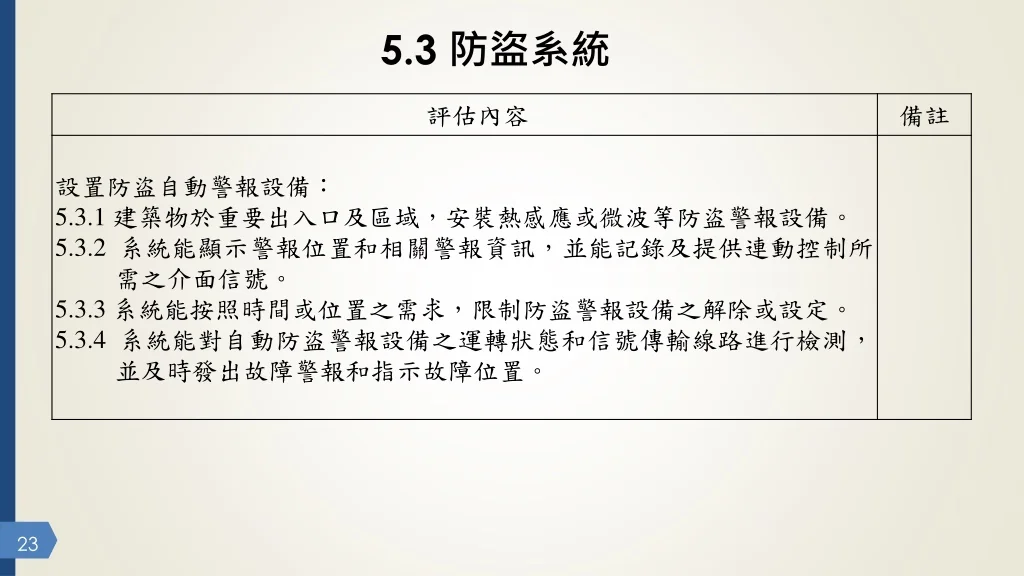

  23. 5.3 防盜系統

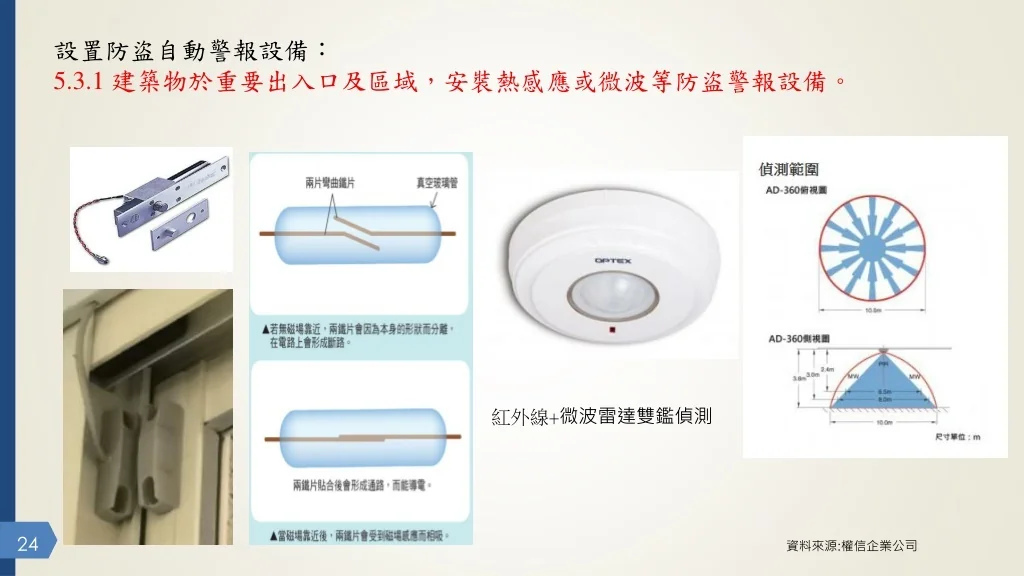

  24. 設置防盜自動警報設備：5.3.1 建築物於重要出入口及區域，安裝熱感應或微波等防盜警報設備。 紅外線+微波雷達雙鑑偵測 資料來源:權信企業公司

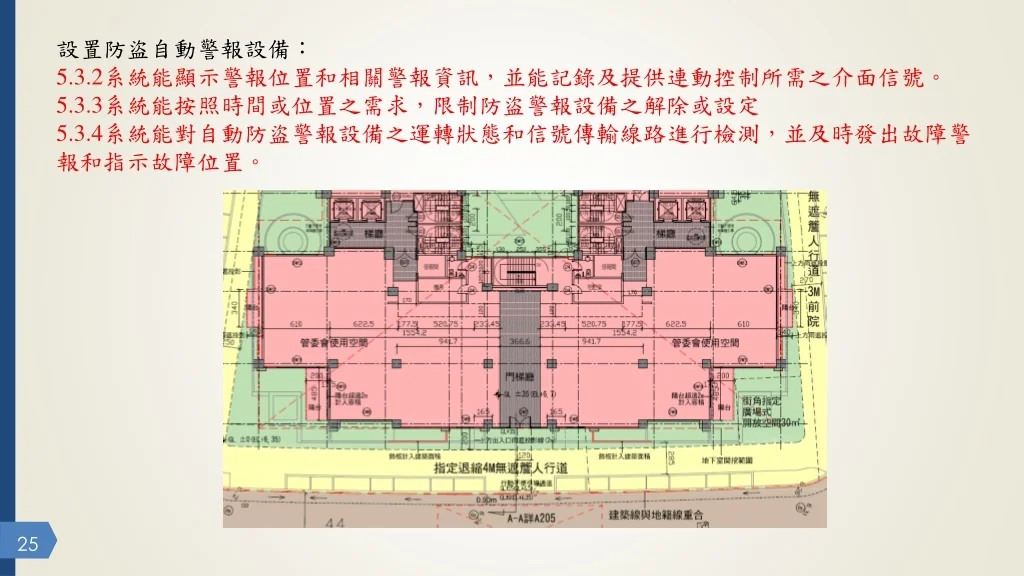

  25. 設置防盜自動警報設備：5.3.2系統能顯示警報位置和相關警報資訊，並能記錄及提供連動控制所需之介面信號。5.3.3系統能按照時間或位置之需求，限制防盜警報設備之解除或設定5.3.4系統能對自動防盜警報設備之運轉狀態和信號傳輸線路進行檢測，並及時發出故障警報和指示故障位置。設置防盜自動警報設備：5.3.2系統能顯示警報位置和相關警報資訊，並能記錄及提供連動控制所需之介面信號。5.3.3系統能按照時間或位置之需求，限制防盜警報設備之解除或設定5.3.4系統能對自動防盜警報設備之運轉狀態和信號傳輸線路進行檢測，並及時發出故障警報和指示故障位置。

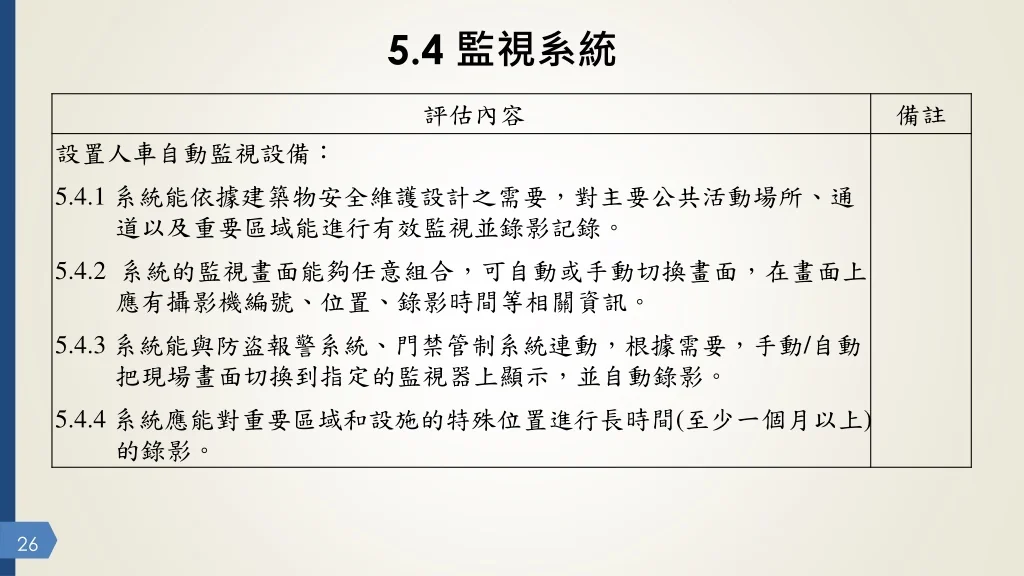

  26. 5.4 監視系統

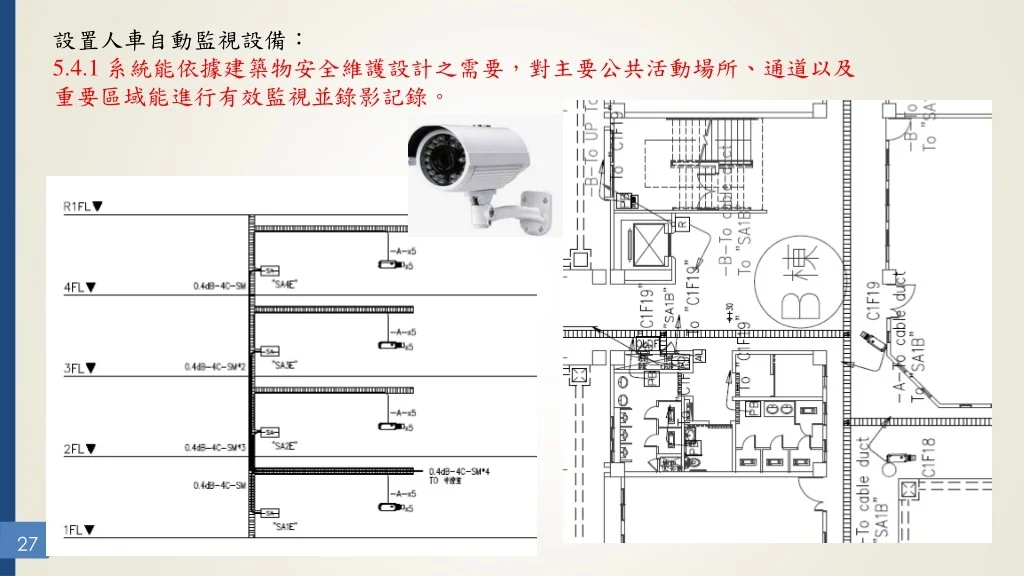

  27. 設置人車自動監視設備：5.4.1 系統能依據建築物安全維護設計之需要，對主要公共活動場所、通道以及重要區域能進行有效監視並錄影記錄。

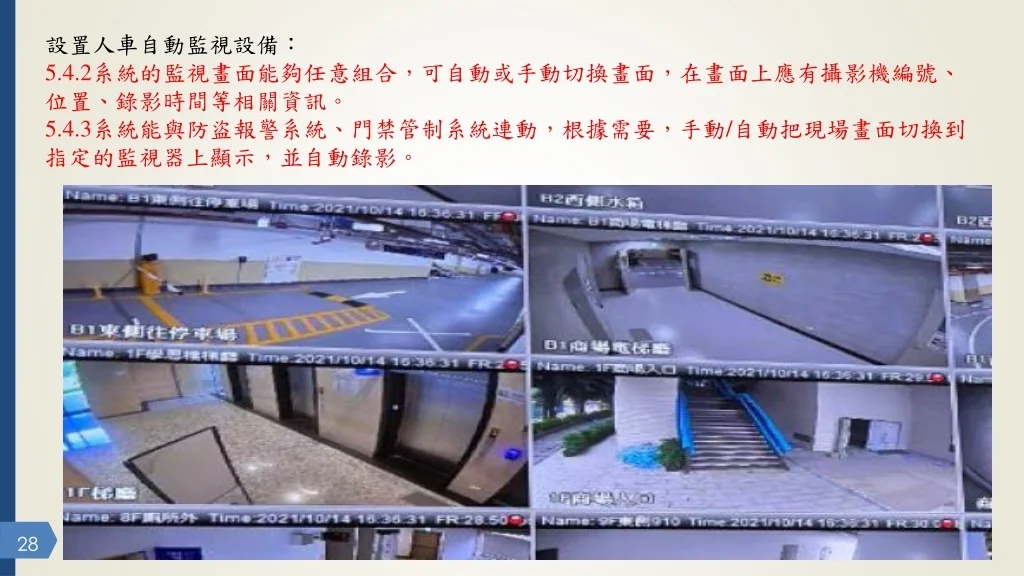

  28. 設置人車自動監視設備：5.4.2系統的監視畫面能夠任意組合，可自動或手動切換畫面，在畫面上應有攝影機編號、位置、錄影時間等相關資訊。5.4.3系統能與防盜報警系統、門禁管制系統連動，根據需要，手動/自動把現場畫面切換到指定的監視器上顯示，並自動錄影。設置人車自動監視設備：5.4.2系統的監視畫面能夠任意組合，可自動或手動切換畫面，在畫面上應有攝影機編號、位置、錄影時間等相關資訊。5.4.3系統能與防盜報警系統、門禁管制系統連動，根據需要，手動/自動把現場畫面切換到指定的監視器上顯示，並自動錄影。

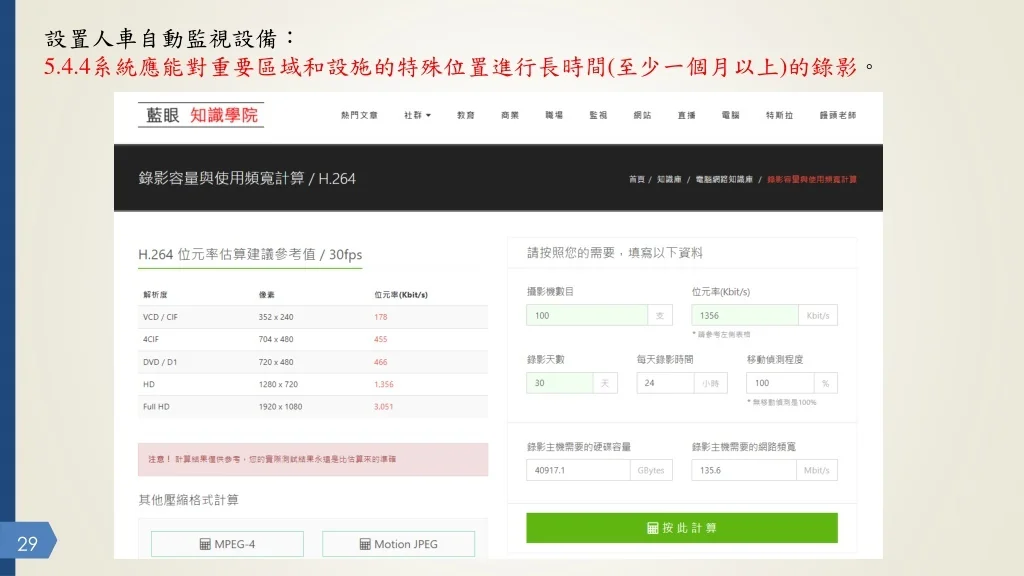

  29. 設置人車自動監視設備：5.4.4系統應能對重要區域和設施的特殊位置進行長時間(至少一個月以上)的錄影。設置人車自動監視設備：5.4.4系統應能對重要區域和設施的特殊位置進行長時間(至少一個月以上)的錄影。

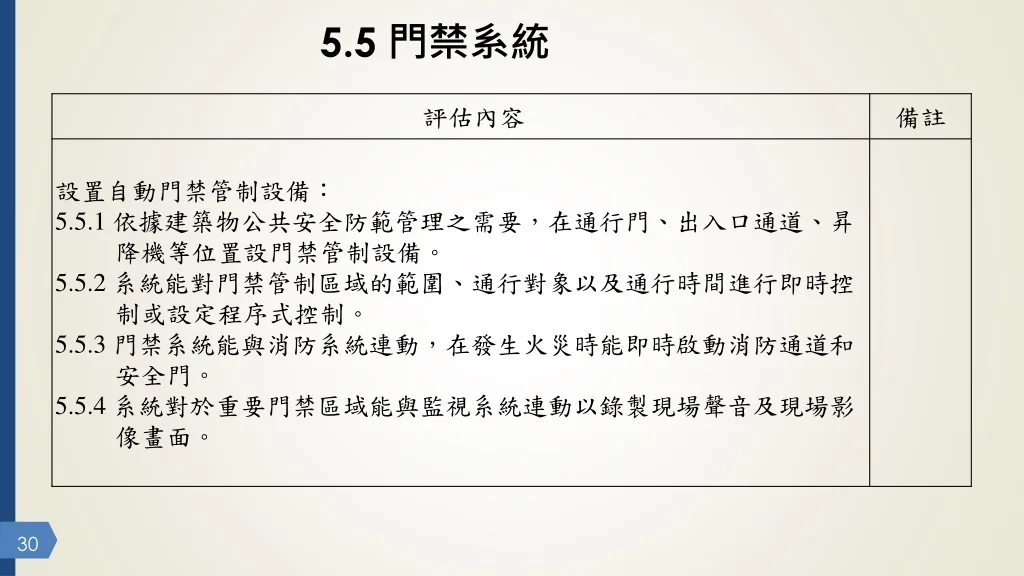

  30. 5.5 門禁系統

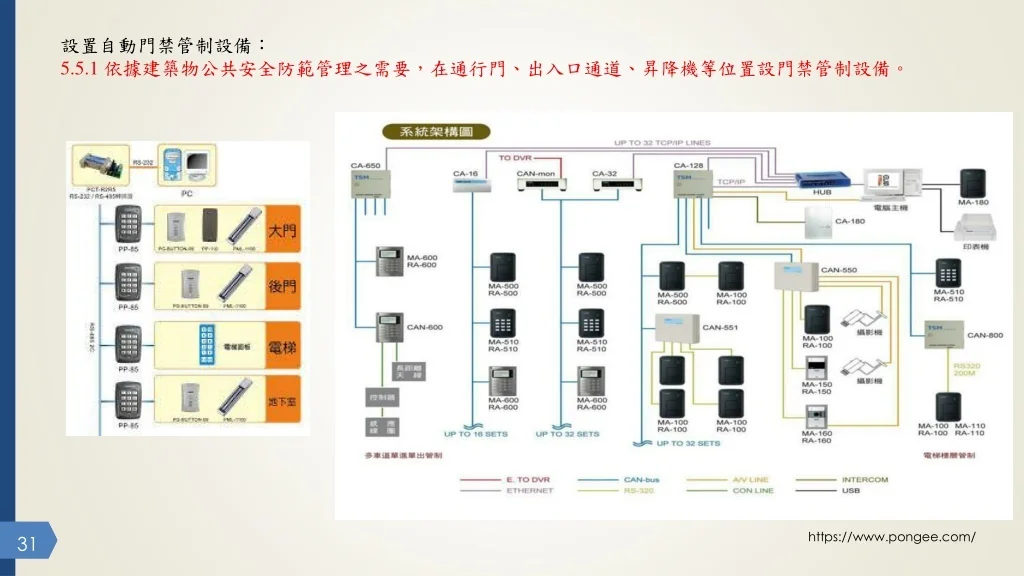

  31. 設置自動門禁管制設備： 5.5.1 依據建築物公共安全防範管理之需要，在通行門、出入口通道、昇降機等位置設門禁管制設備。 https://www.pongee.com/

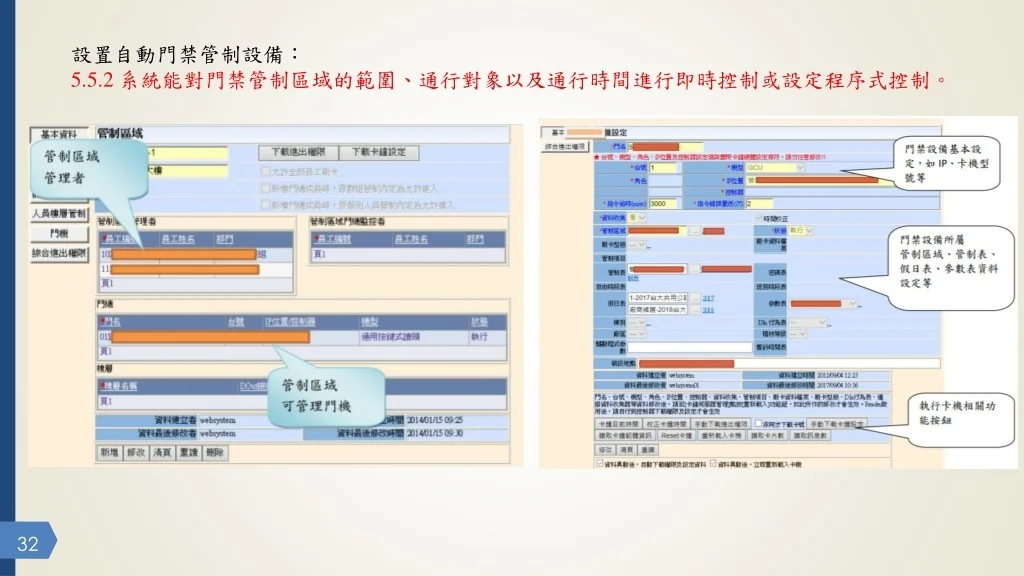

  32. 設置自動門禁管制設備： 5.5.2 系統能對門禁管制區域的範圍、通行對象以及通行時間進行即時控制或設定程序式控制。

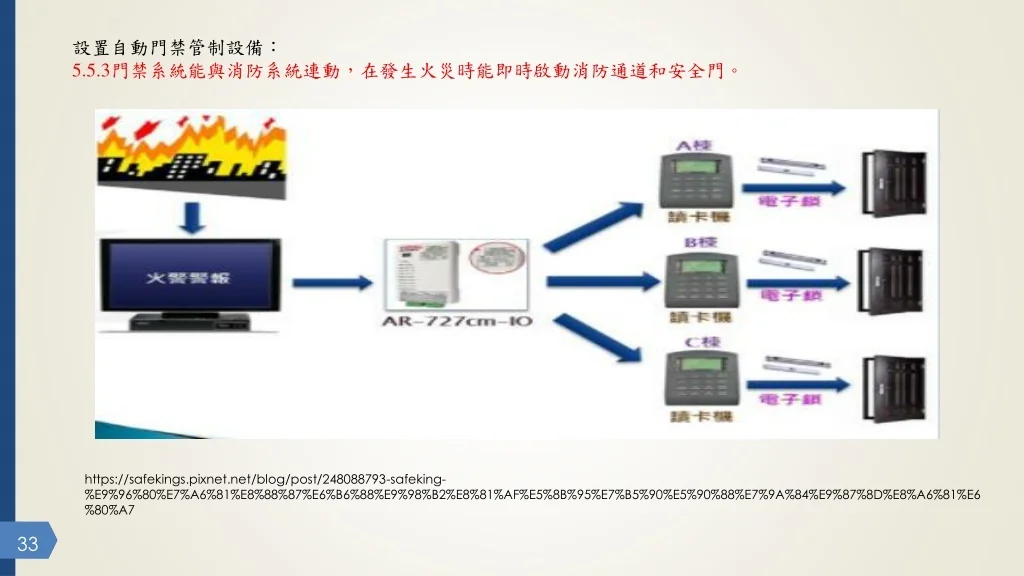

  33. 設置自動門禁管制設備： 5.5.3門禁系統能與消防系統連動，在發生火災時能即時啟動消防通道和安全門。 https://safekings.pixnet.net/blog/post/248088793-safeking-%E9%96%80%E7%A6%81%E8%88%87%E6%B6%88%E9%98%B2%E8%81%AF%E5%8B%95%E7%B5%90%E5%90%88%E7%9A%84%E9%87%8D%E8%A6%81%E6%80%A7

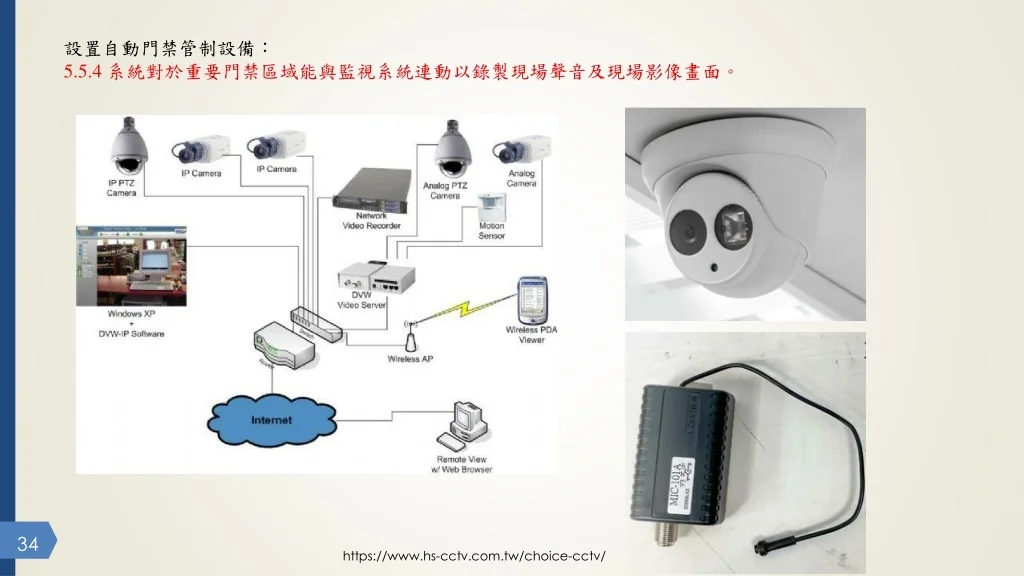

  34. 設置自動門禁管制設備： 5.5.4 系統對於重要門禁區域能與監視系統連動以錄製現場聲音及現場影像畫面。 https://www.hs-cctv.com.tw/choice-cctv/

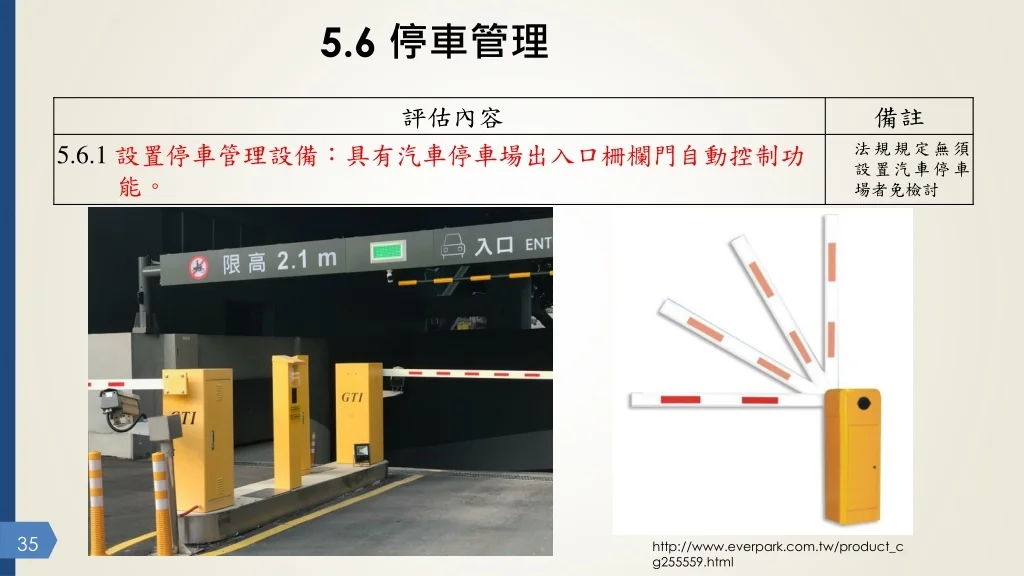

  35. 5.6 停車管理 http://www.everpark.com.tw/product_cg255559.html

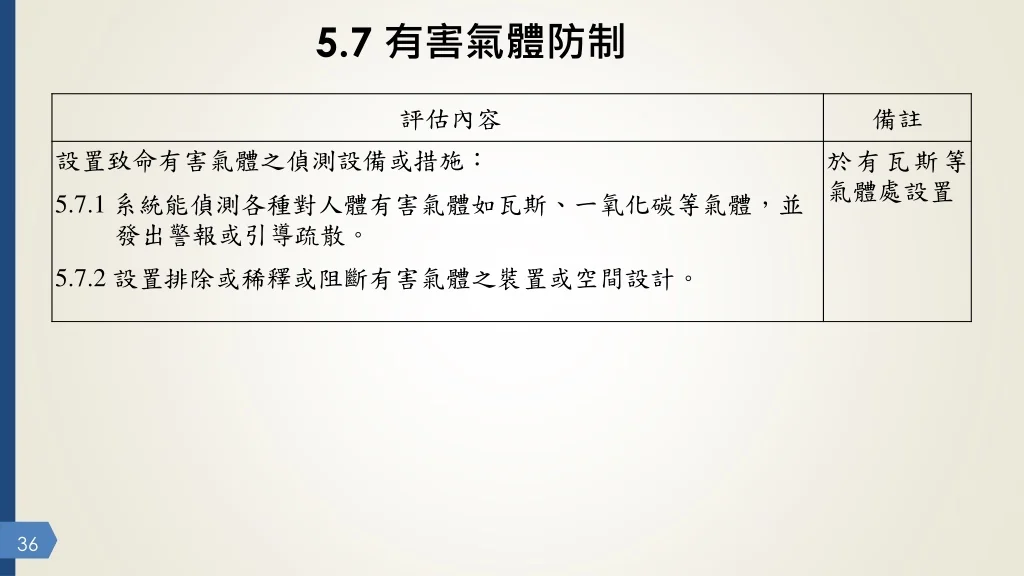

  36. 5.7 有害氣體防制

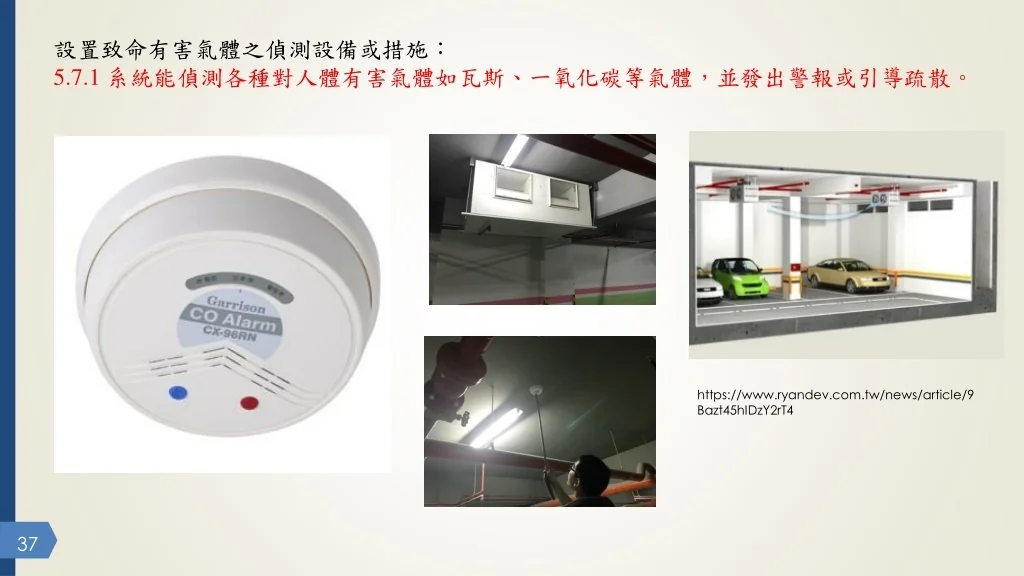

  37. 設置致命有害氣體之偵測設備或措施：5.7.1 系統能偵測各種對人體有害氣體如瓦斯、一氧化碳等氣體，並發出警報或引導疏散。 https://www.ryandev.com.tw/news/article/9Bazt45hIDzY2rT4

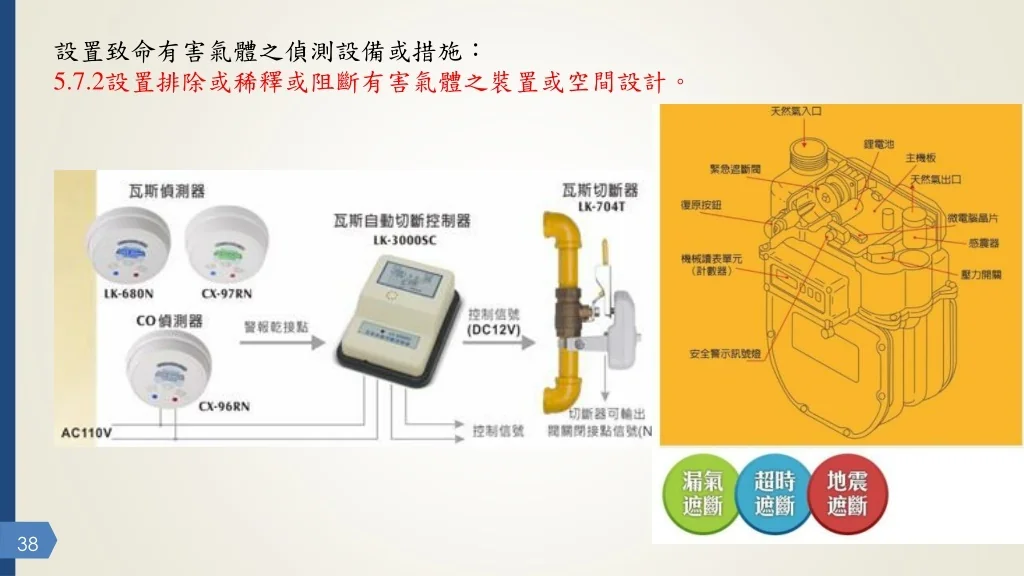

  38. 設置致命有害氣體之偵測設備或措施：5.7.2設置排除或稀釋或阻斷有害氣體之裝置或空間設計。設置致命有害氣體之偵測設備或措施：5.7.2設置排除或稀釋或阻斷有害氣體之裝置或空間設計。

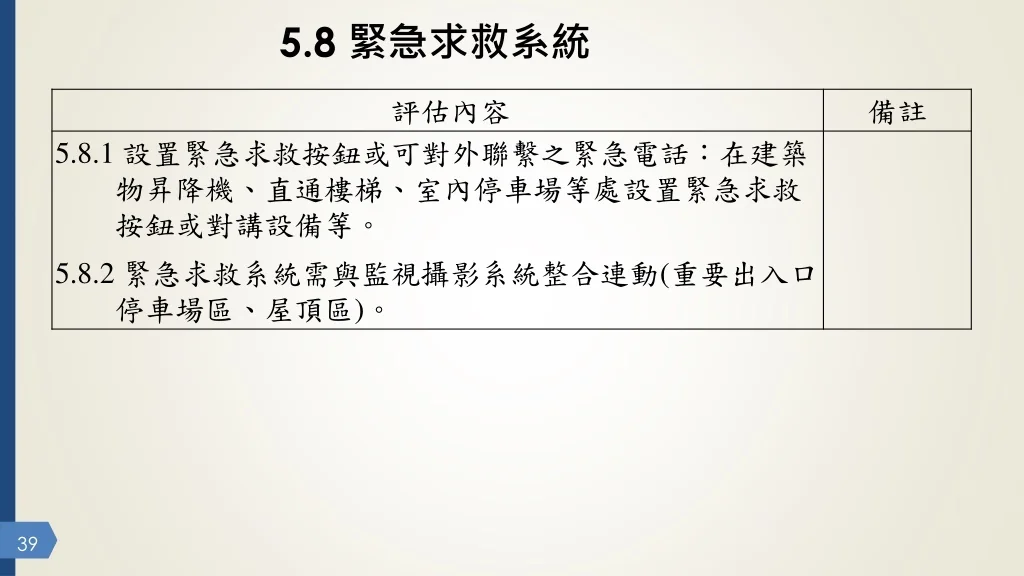

  39. 5.8 緊急求救系統

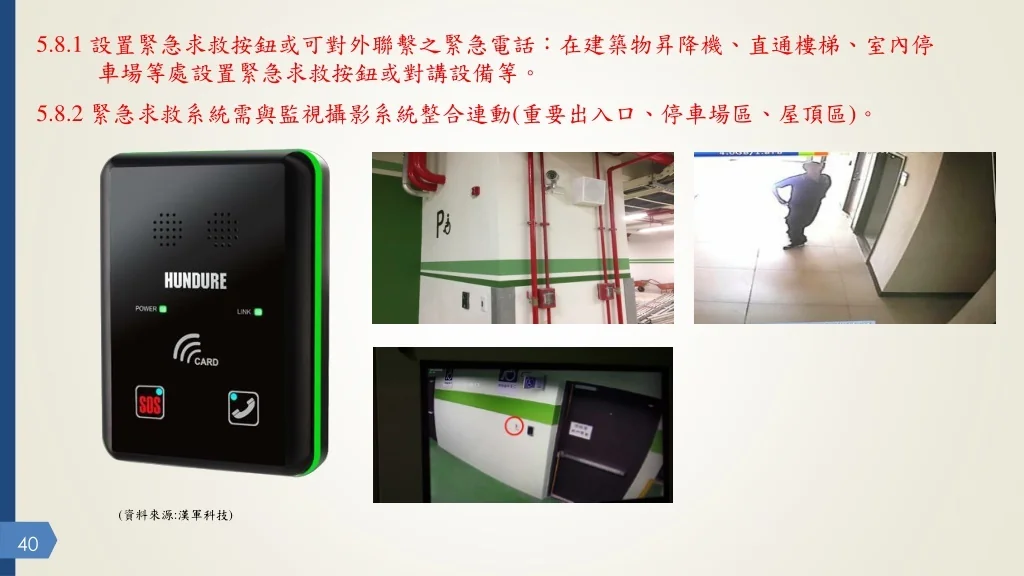

  40. 5.8.1 設置緊急求救按鈕或可對外聯繫之緊急電話：在建築物昇降機、直通樓梯、室內停車場等處設置緊急求救按鈕或對講設備等。 5.8.2 緊急求救系統需與監視攝影系統整合連動(重要出入口、停車場區、屋頂區)。 (資料來源:漢軍科技)

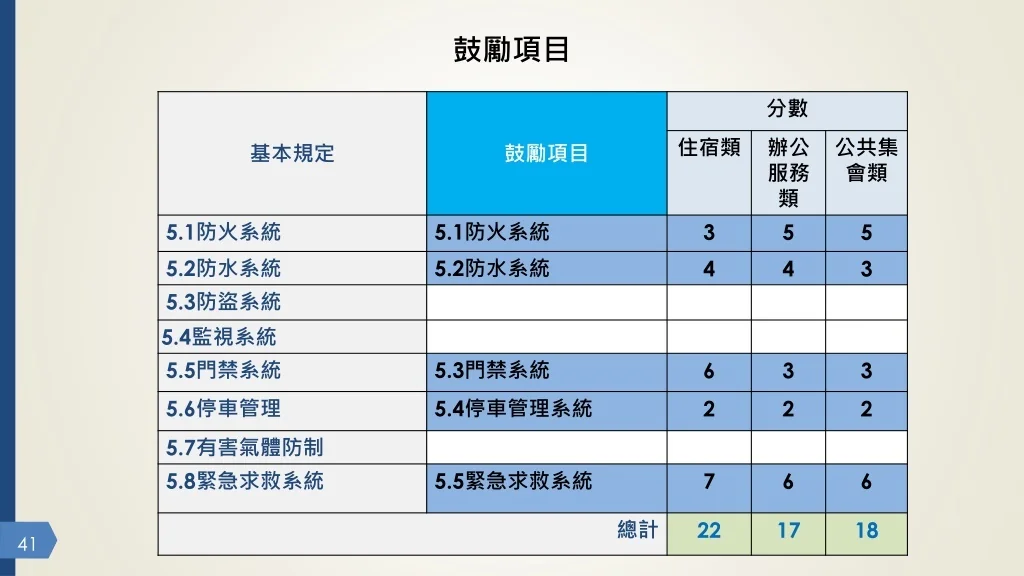

  41. 鼓勵項目

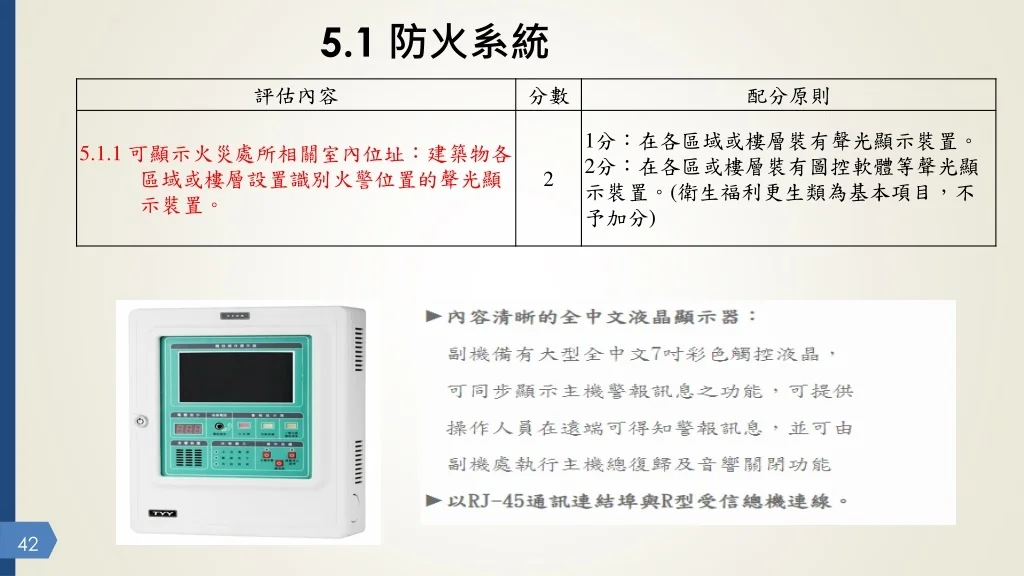

  42. 5.1 防火系統

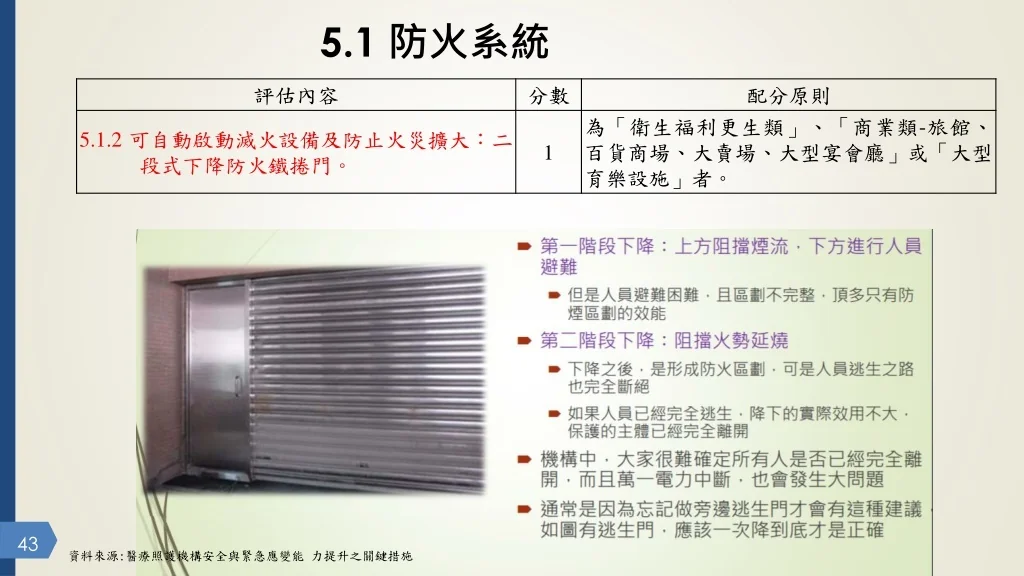

  43. 5.1 防火系統 資料來源:醫療照護機構安全與緊急應變能 力提升之關鍵措施

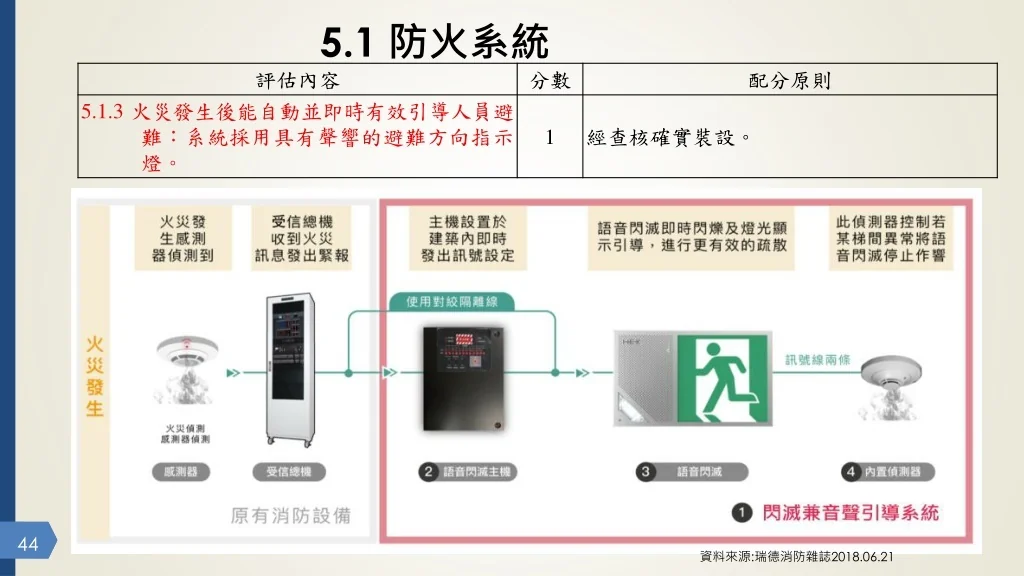

  44. 5.1 防火系統 資料來源:瑞德消防雜誌2018.06.21

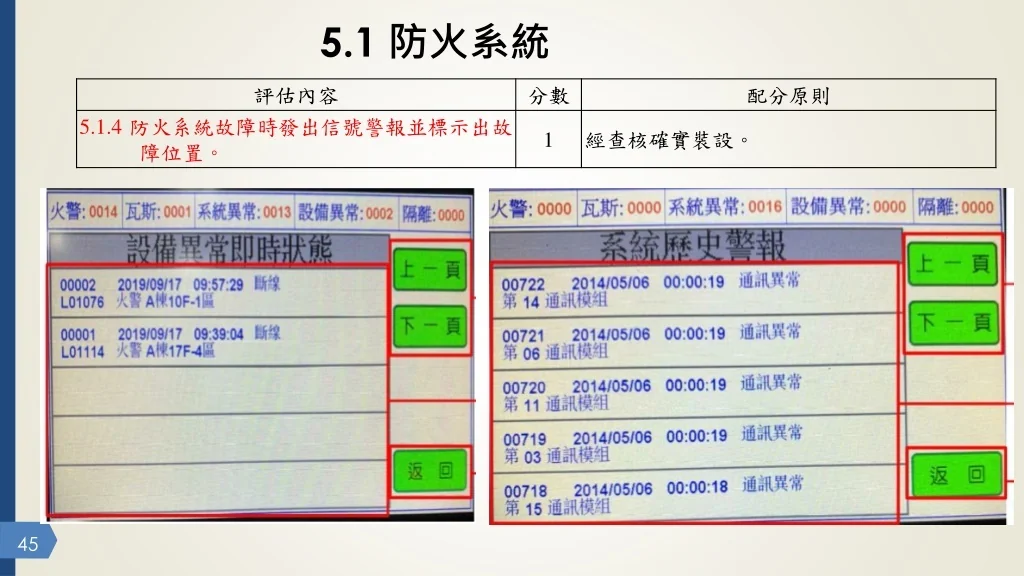

  45. 5.1 防火系統

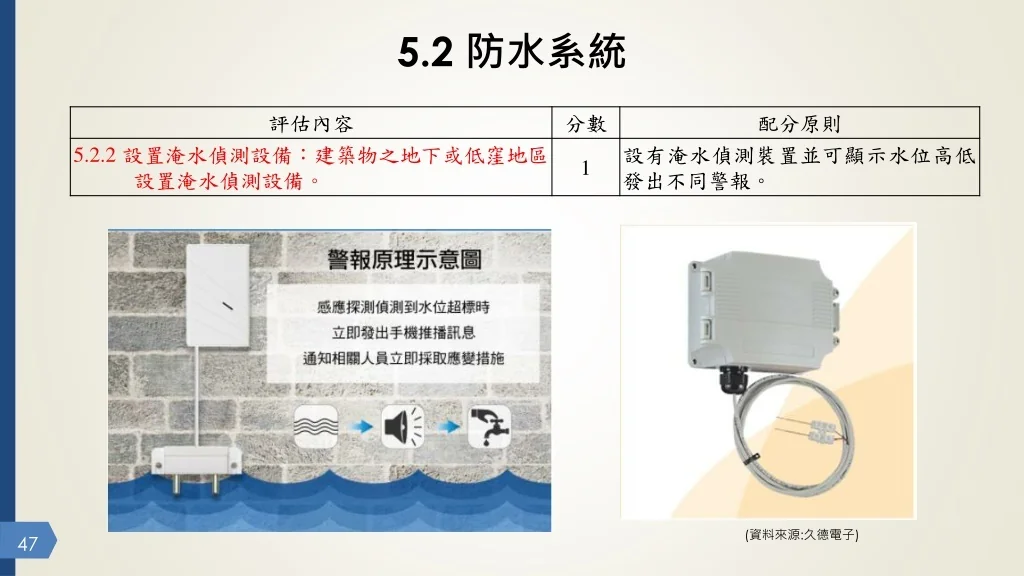

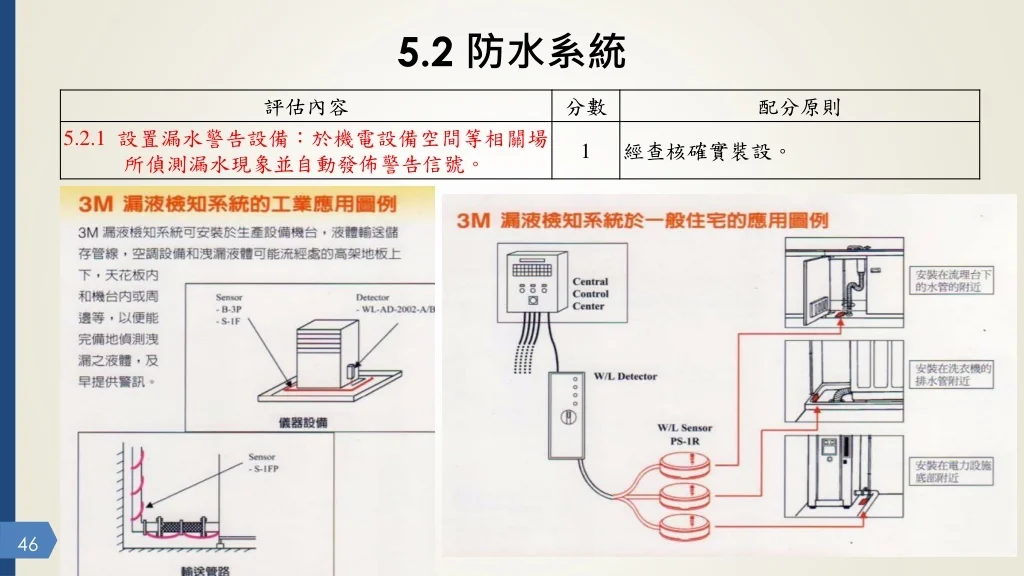

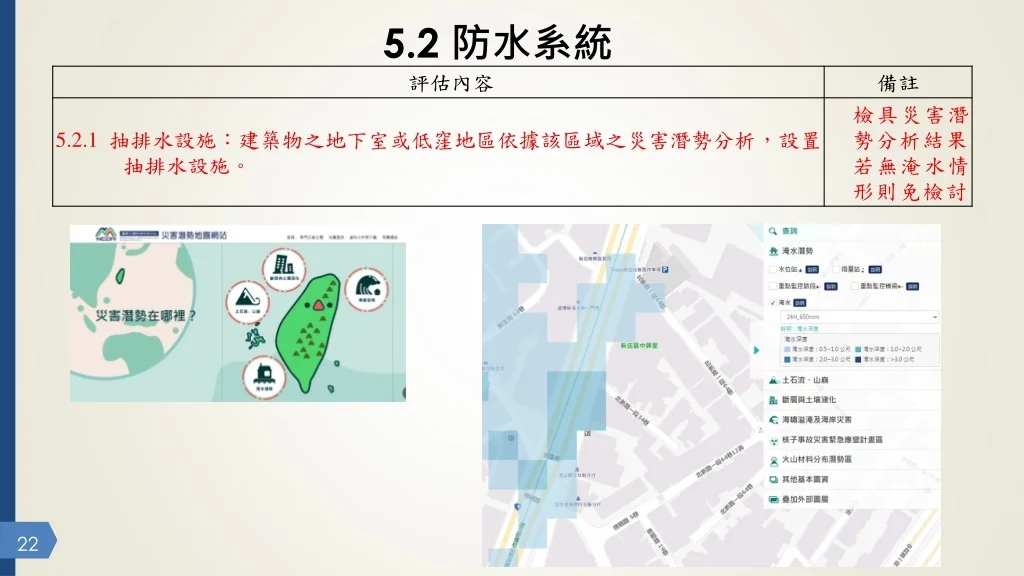

  46. 5.2 防水系統

  47. 5.2 防水系統 (資料來源:久德電子)

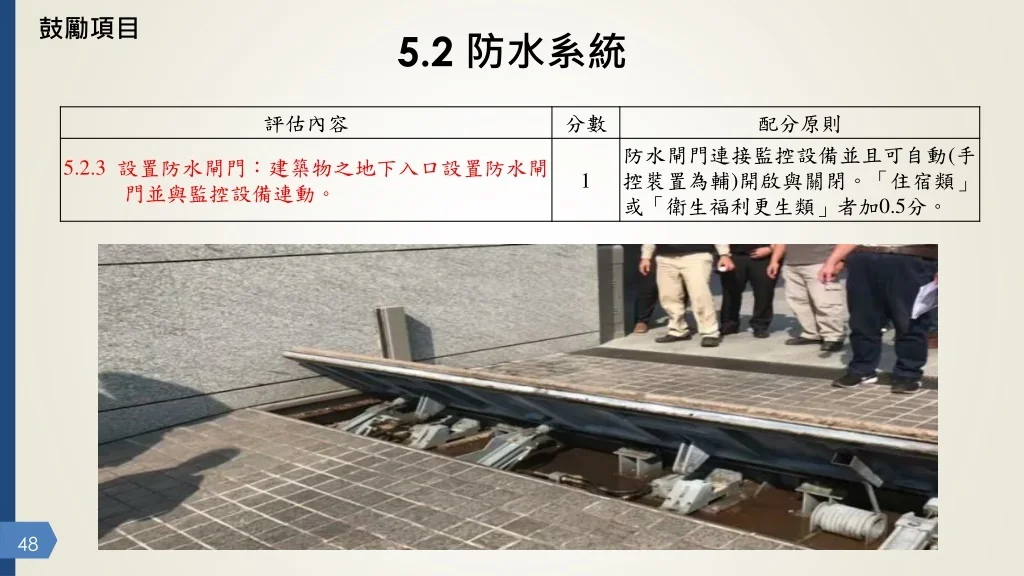

  48. 鼓勵項目 5.2 防水系統

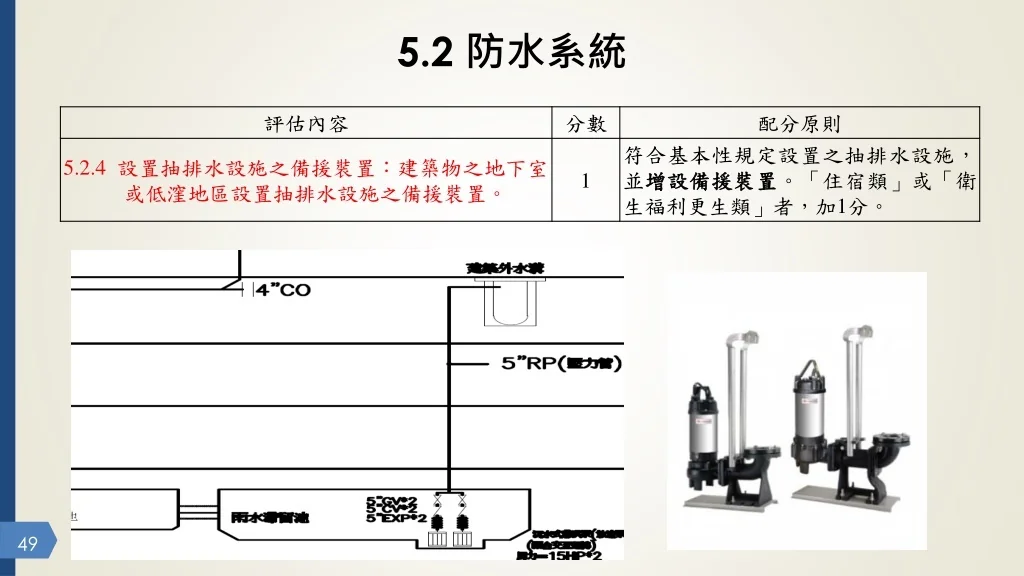

  49. 5.2 防水系統

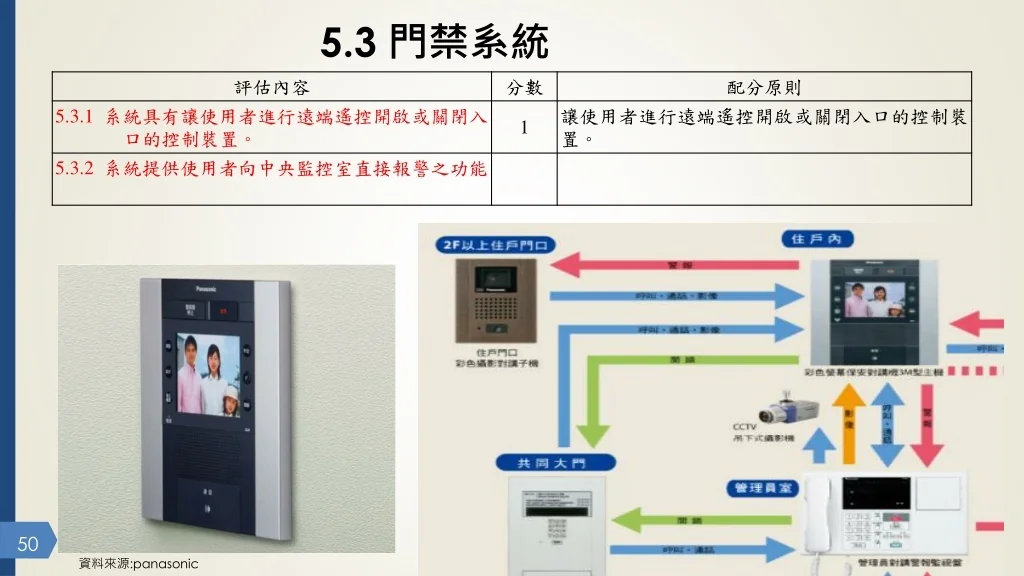

  50. 5.3 門禁系統 資料來源:panasonic
