節能管理指標

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 節能管理指標 周鼎金 教授 國立台北科技大學建築系

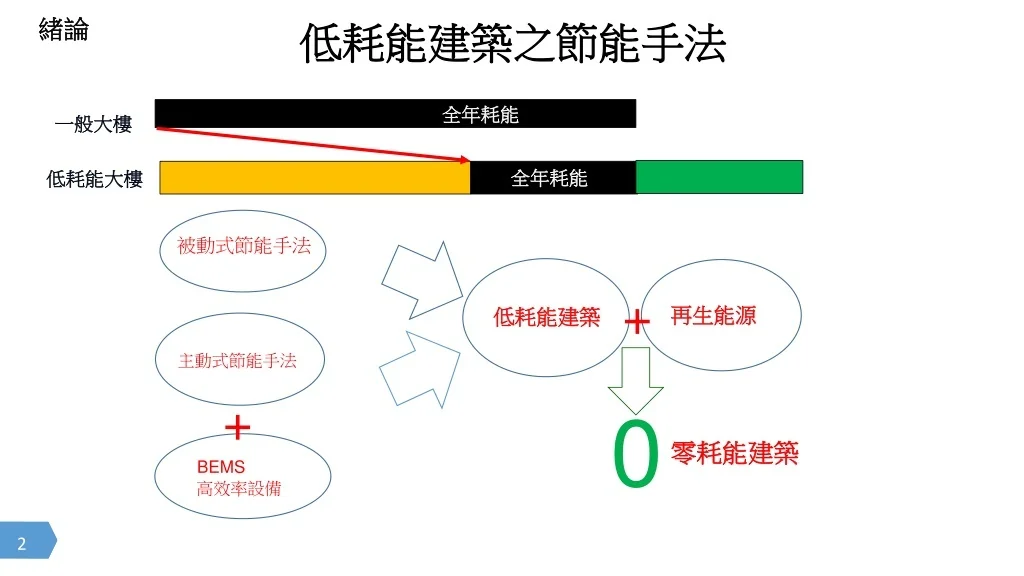

  2. 緒論 低耗能建築之節能手法 全年耗能 一般大樓 全年耗能 低耗能大樓 被動式節能手法 + 再生能源 低耗能建築 主動式節能手法 + 0 零耗能建築 BEMS 高效率設備

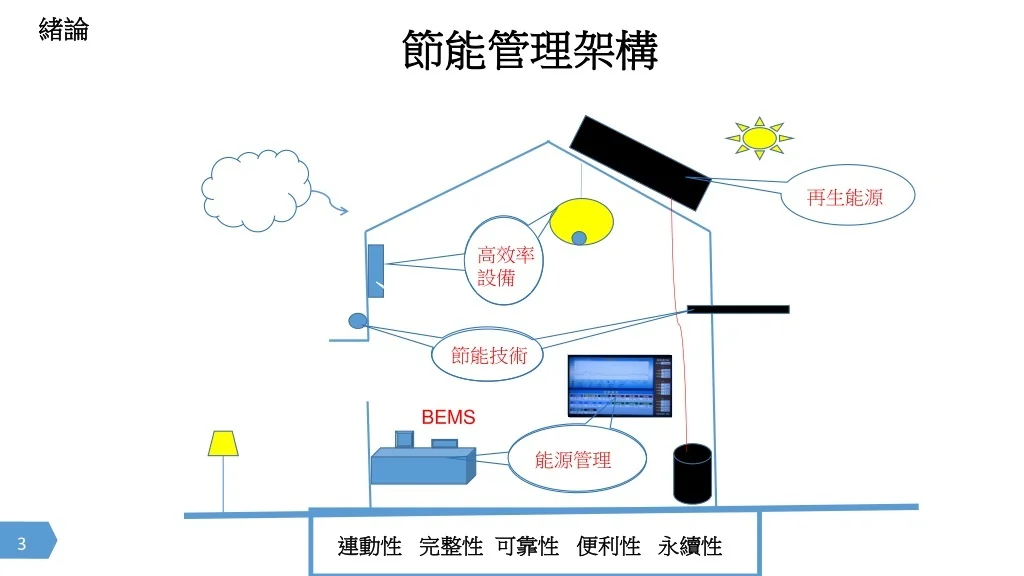

  3. 緒論 節能管理架構 再生能源 高效率設備 節能技術 BEMS 能源管理 連動性 完整性 可靠性 便利性 永續性

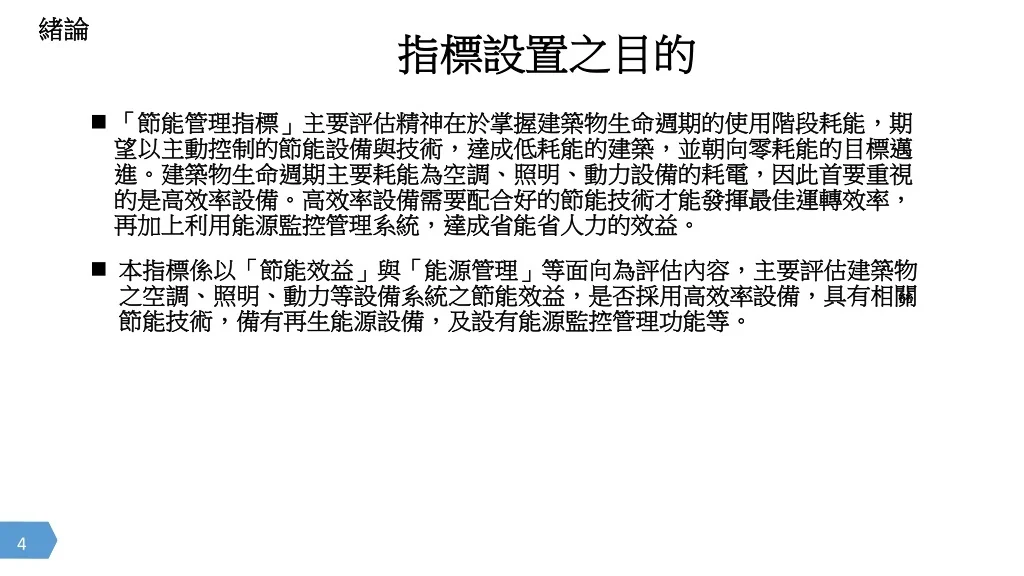

  4. 緒論 指標設置之目的 • 「節能管理指標」主要評估精神在於掌握建築物生命週期的使用階段耗能，期望以主動控制的節能設備與技術，達成低耗能的建築，並朝向零耗能的目標邁進。建築物生命週期主要耗能為空調、照明、動力設備的耗電，因此首要重視的是高效率設備。高效率設備需要配合好的節能技術才能發揮最佳運轉效率，再加上利用能源監控管理系統，達成省能省人力的效益。 • 本指標係以「節能效益」與「能源管理」等面向為評估內容，主要評估建築物之空調、照明、動力等設備系統之節能效益，是否採用高效率設備，具有相關節能技術，備有再生能源設備，及設有能源監控管理功能等。

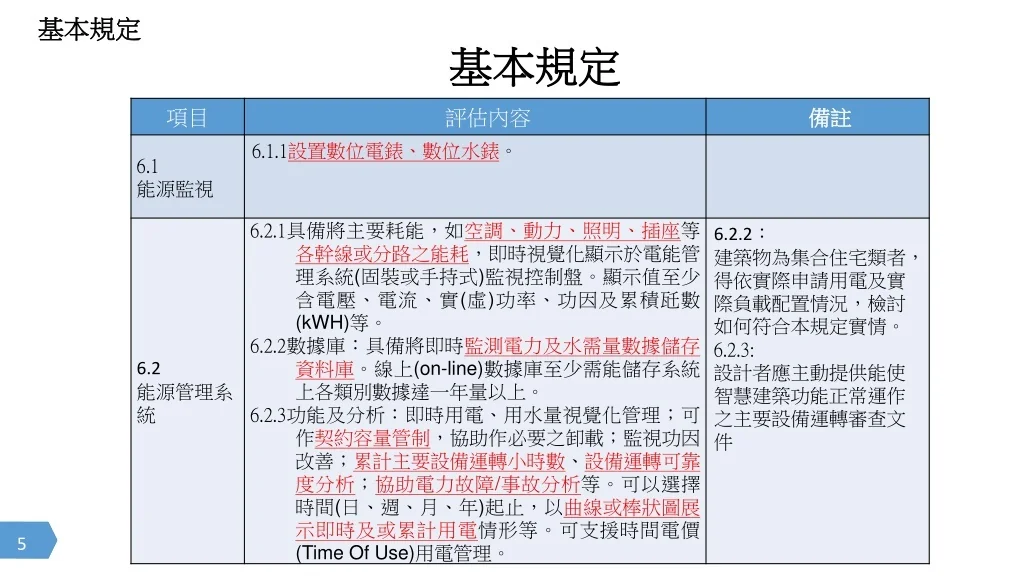

  5. 基本規定 基本規定

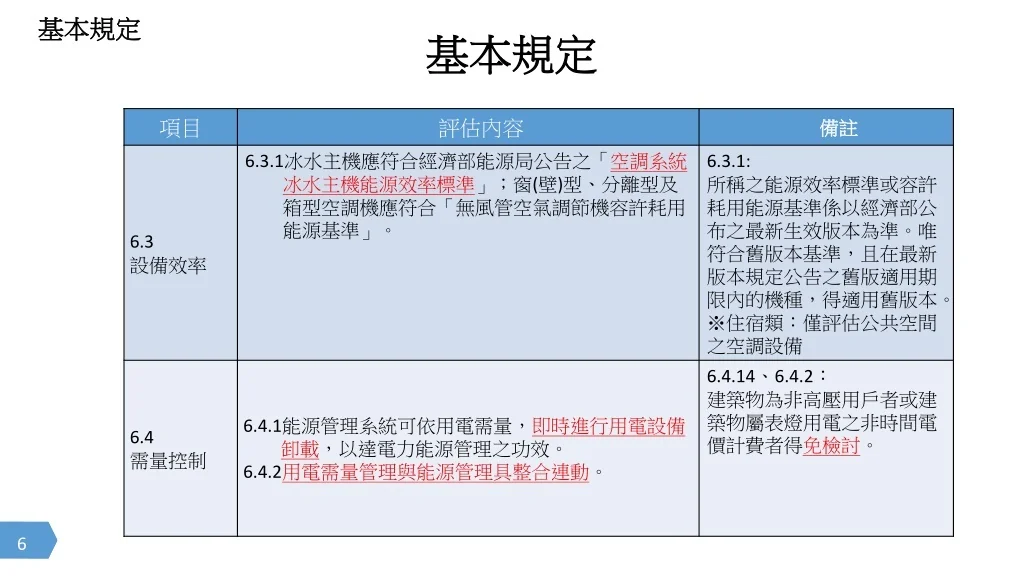

  6. 基本規定 基本規定

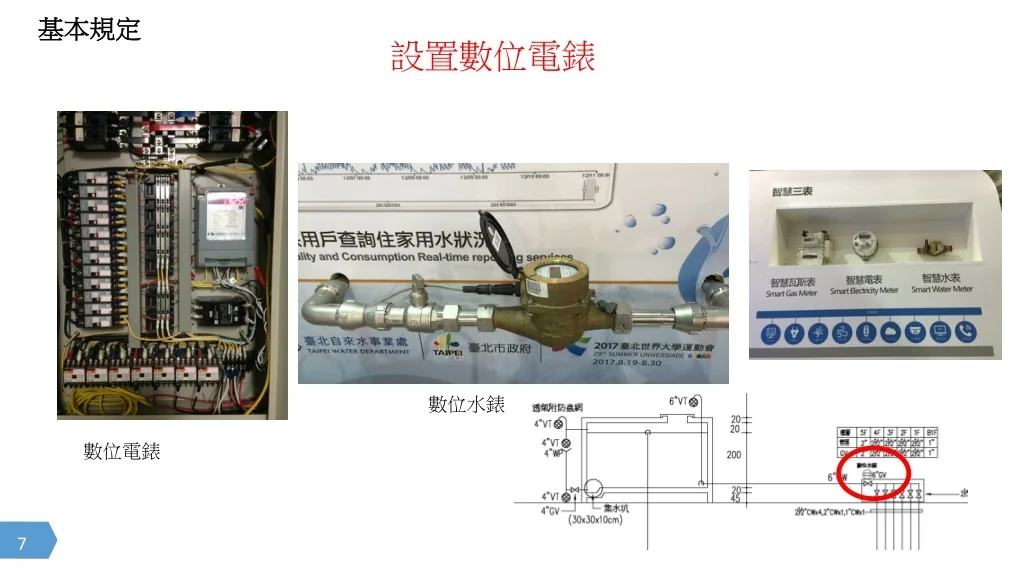

  7. 基本規定 設置數位電錶 數位水錶 數位電錶

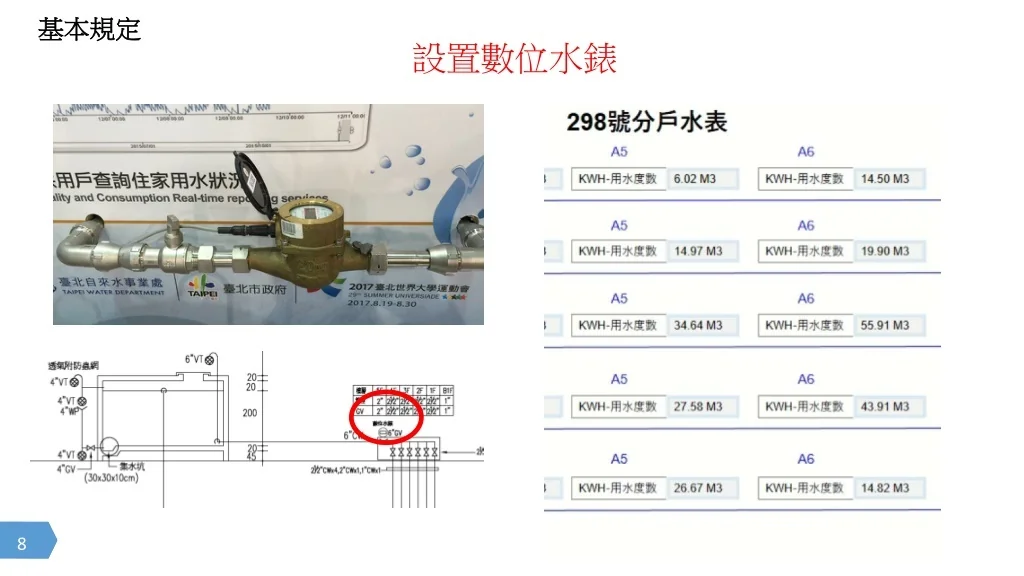

  8. 基本規定 設置數位水錶

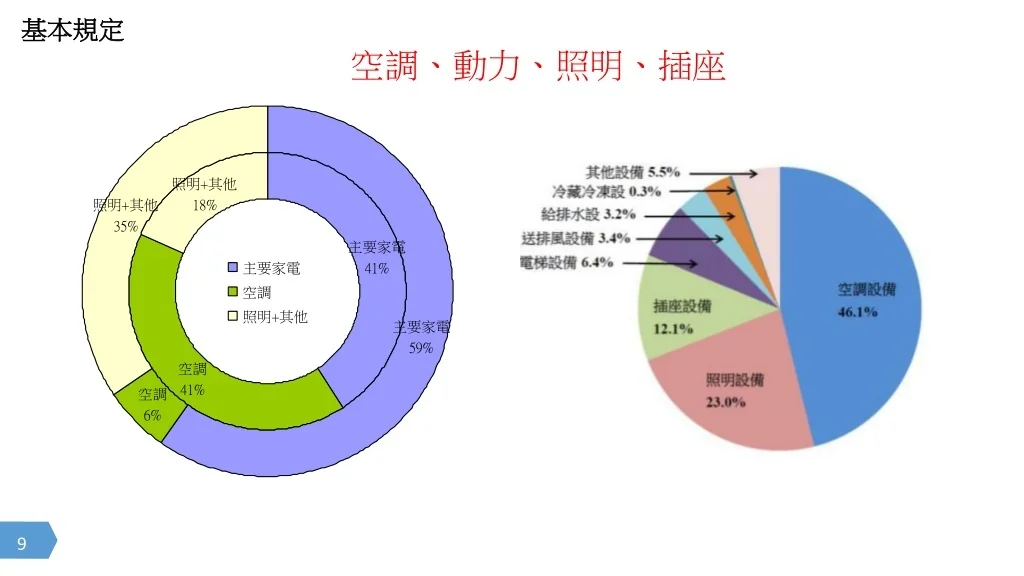

  9. 基本規定 空調、動力、照明、插座

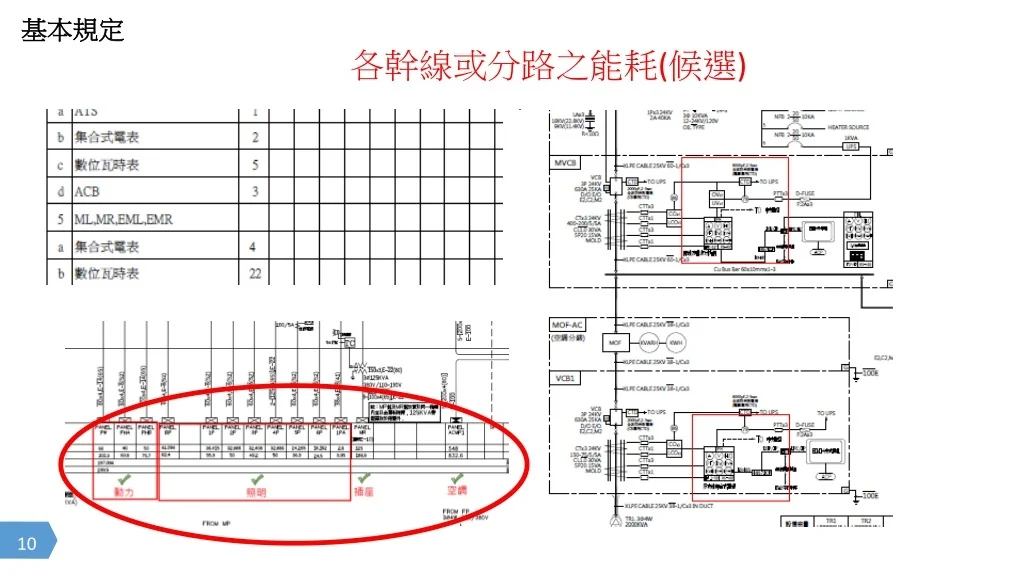

  10. 基本規定 各幹線或分路之能耗(候選)

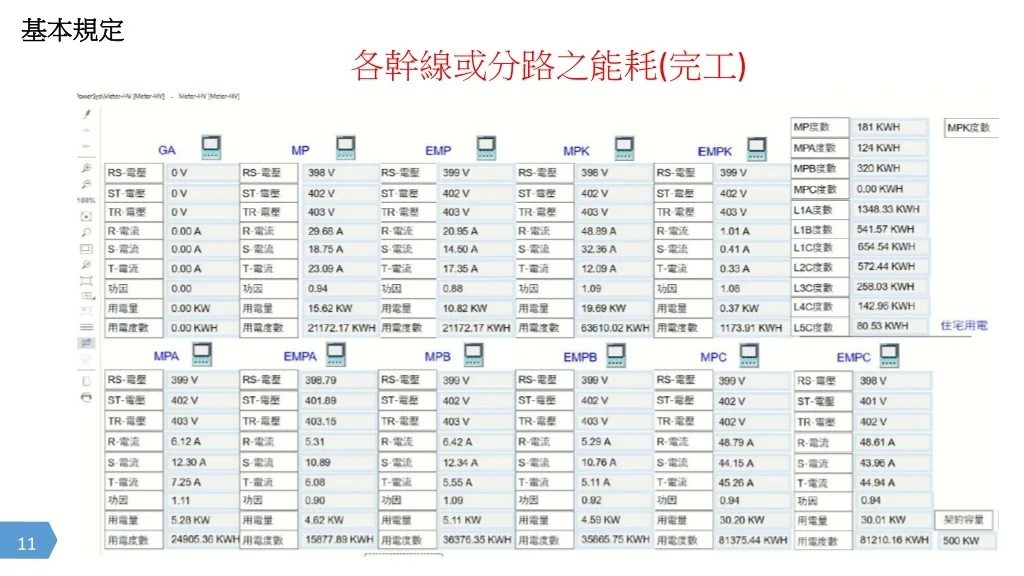

  11. 基本規定 各幹線或分路之能耗(完工)

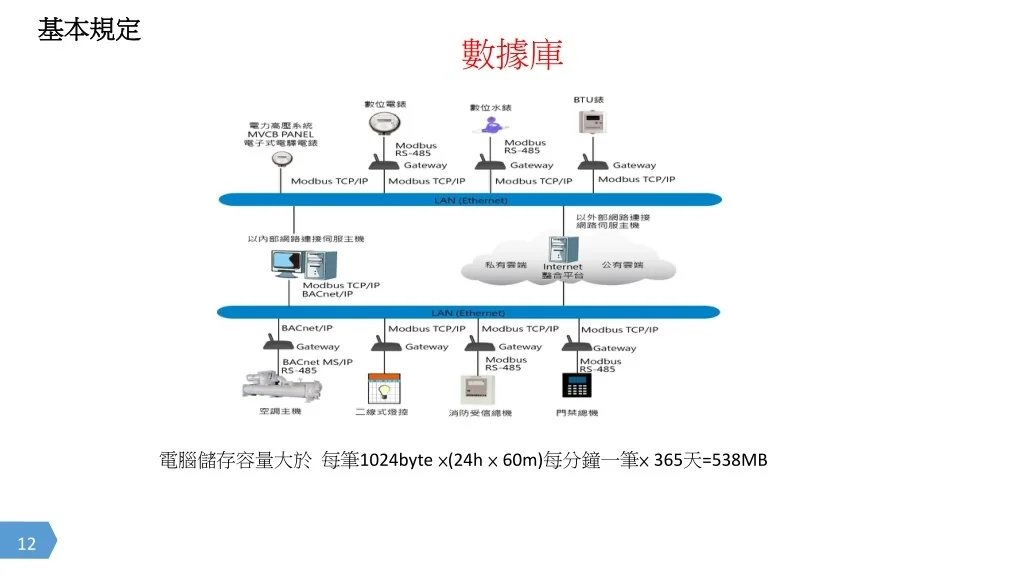

  12. 基本規定 數據庫 電腦儲存容量大於 每筆1024byte ×(24h × 60m)每分鐘一筆× 365天=538MB

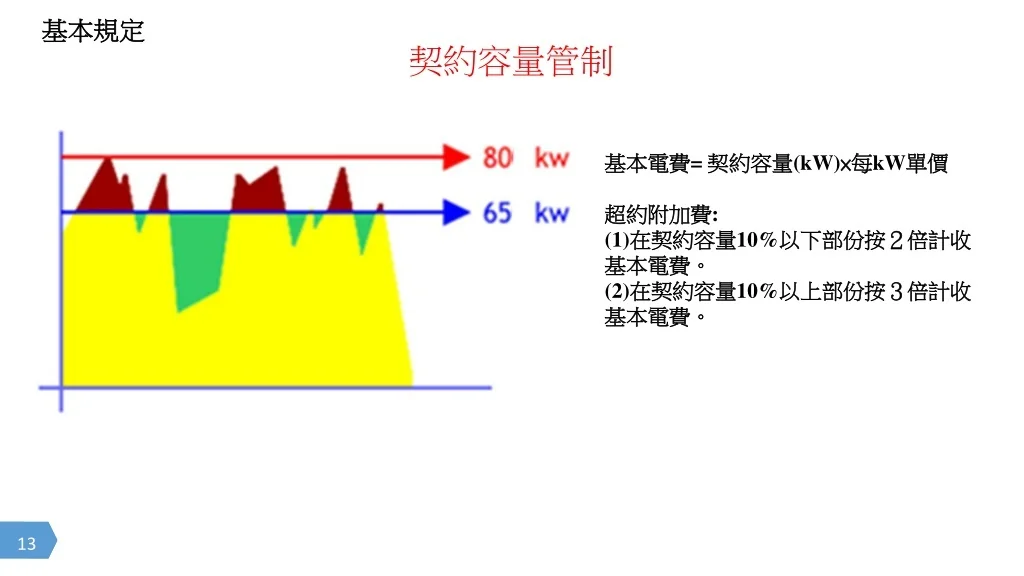

  13. 基本規定 契約容量管制 基本電費= 契約容量(kW)×每kW單價 超約附加費: (1)在契約容量10%以下部份按２倍計收基本電費。 (2)在契約容量10%以上部份按３倍計收基本電費。

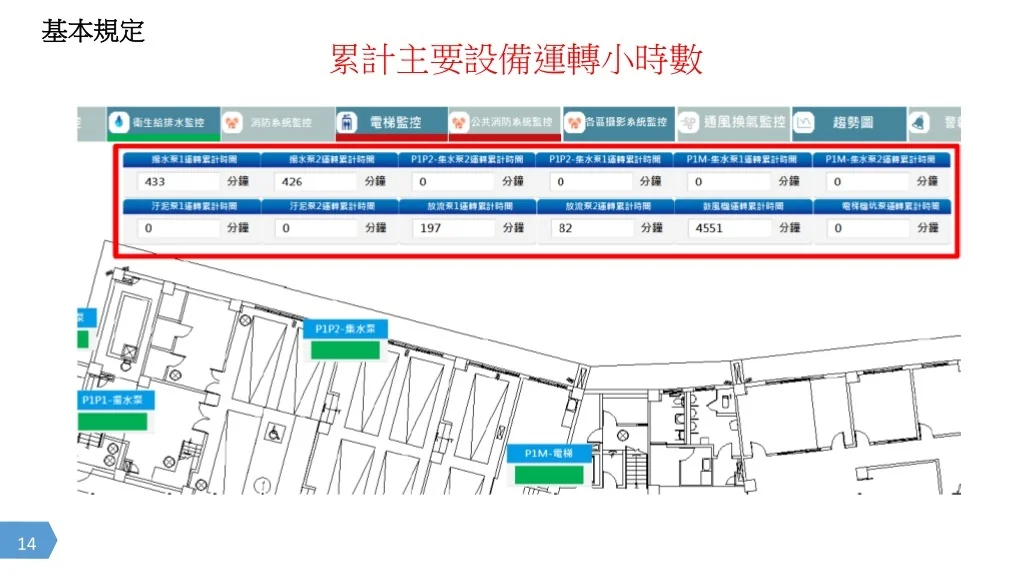

  14. 基本規定 累計主要設備運轉小時數

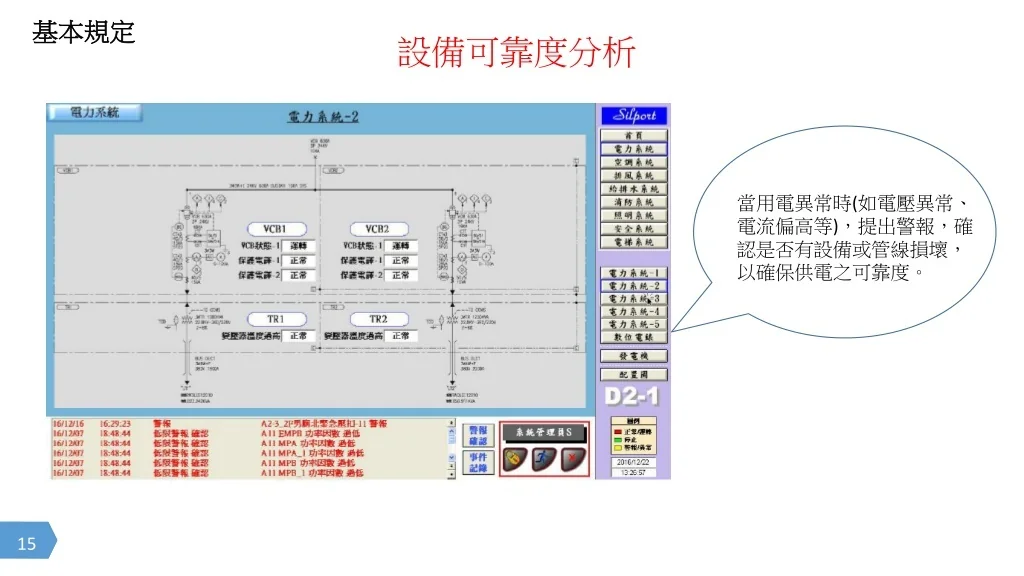

  15. 基本規定 設備可靠度分析 當用電異常時(如電壓異常、電流偏高等)，提出警報，確認是否有設備或管線損壞，以確保供電之可靠度。

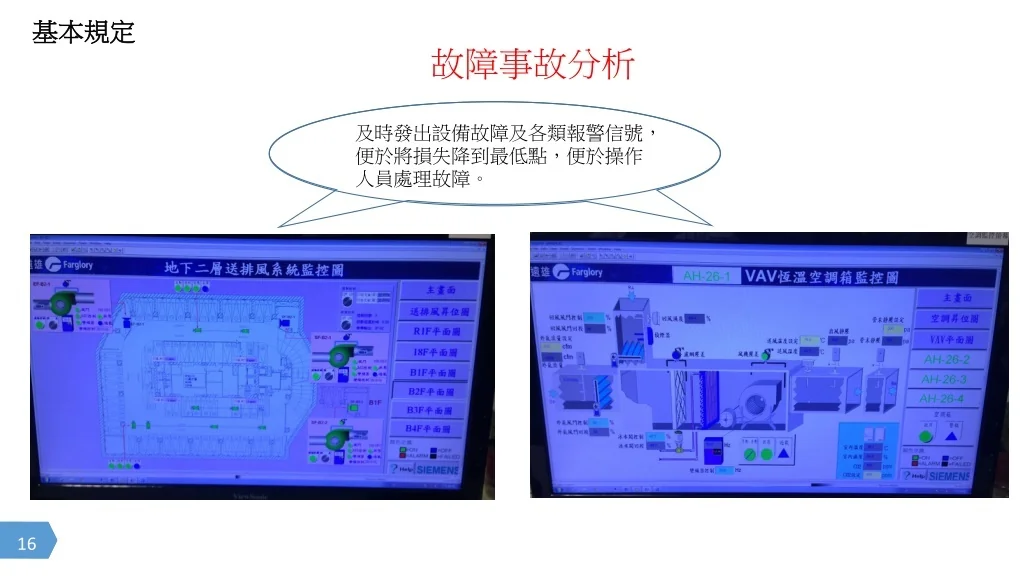

  16. 基本規定 故障事故分析 及時發出設備故障及各類報警信號，便於將損失降到最低點，便於操作人員處理故障。

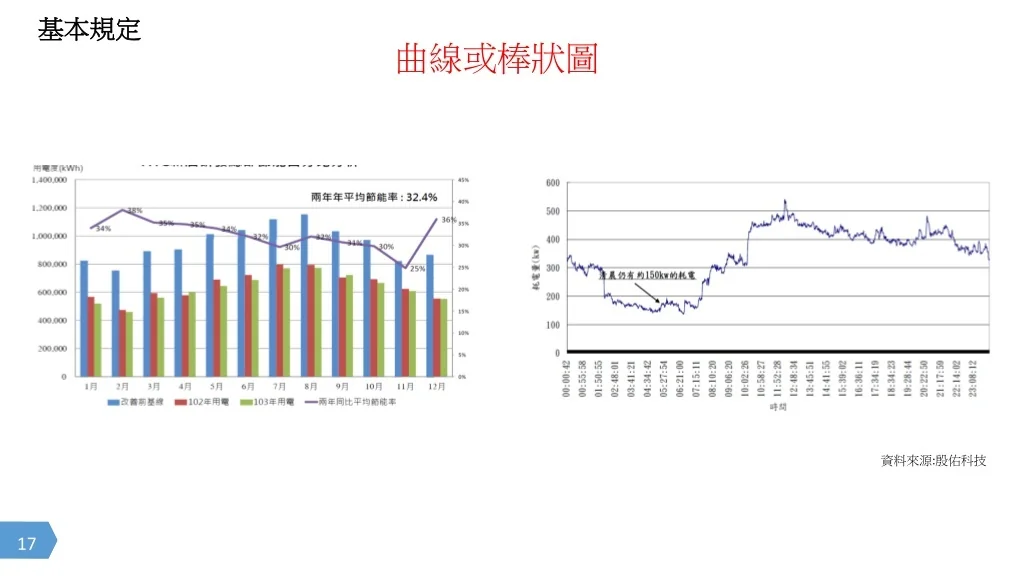

  17. 基本規定 曲線或棒狀圖 資料來源:殷佑科技

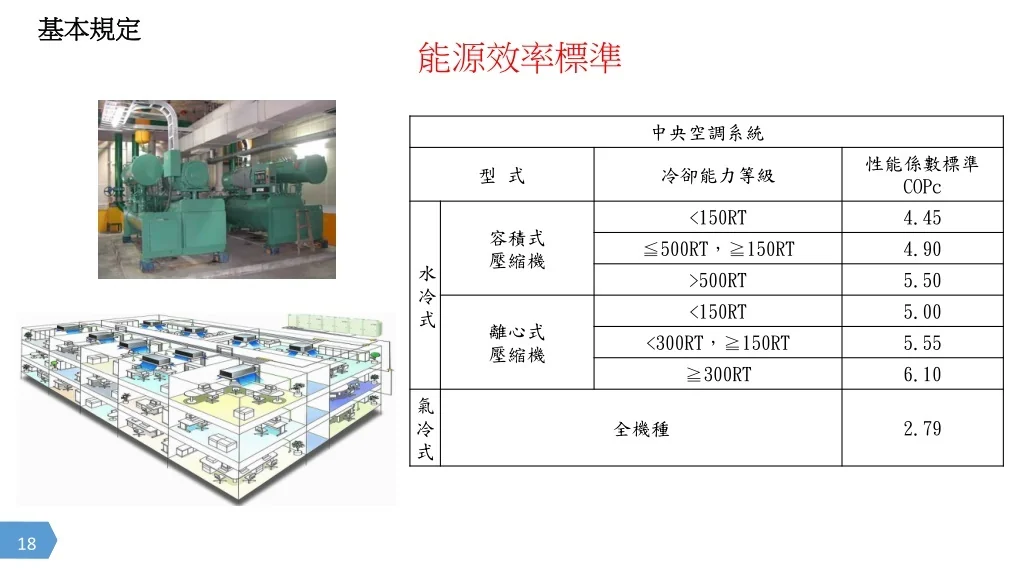

  18. 基本規定 能源效率標準

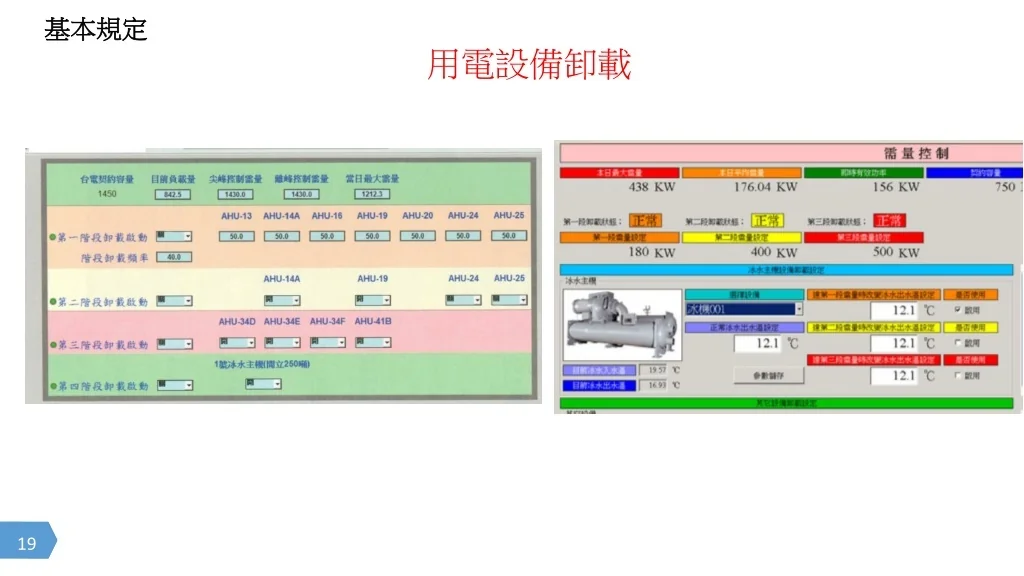

  19. 基本規定 用電設備卸載

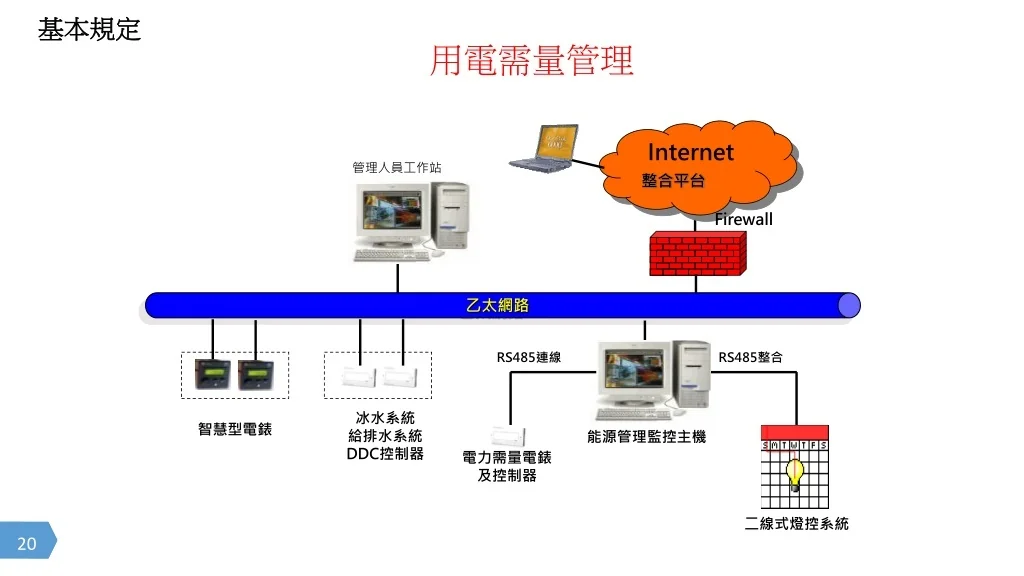

  20. 乙太網路 Internet 管理人員工作站 整合平台 Firewall RS485連線 RS485整合 冰水系統 給排水系統 DDC控制器 智慧型電錶 能源管理監控主機 電力需量電錶 及控制器 二線式燈控系統 基本規定 用電需量管理

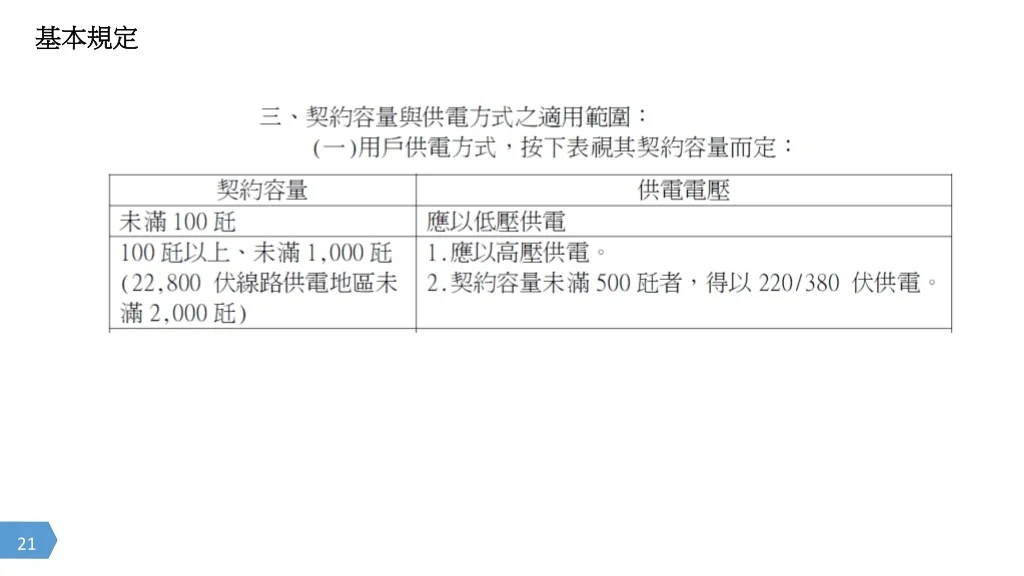

  21. 基本規定

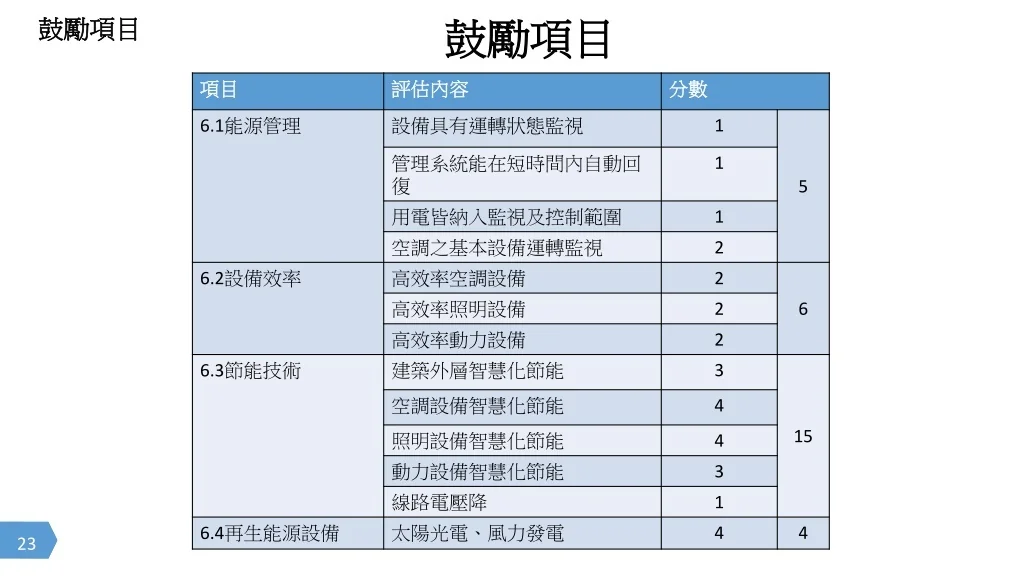

  22. 鼓勵項目 鼓勵項目

  23. 能源管理 6.1.1能源管理 資料來源:中鼎集團電子報N.456

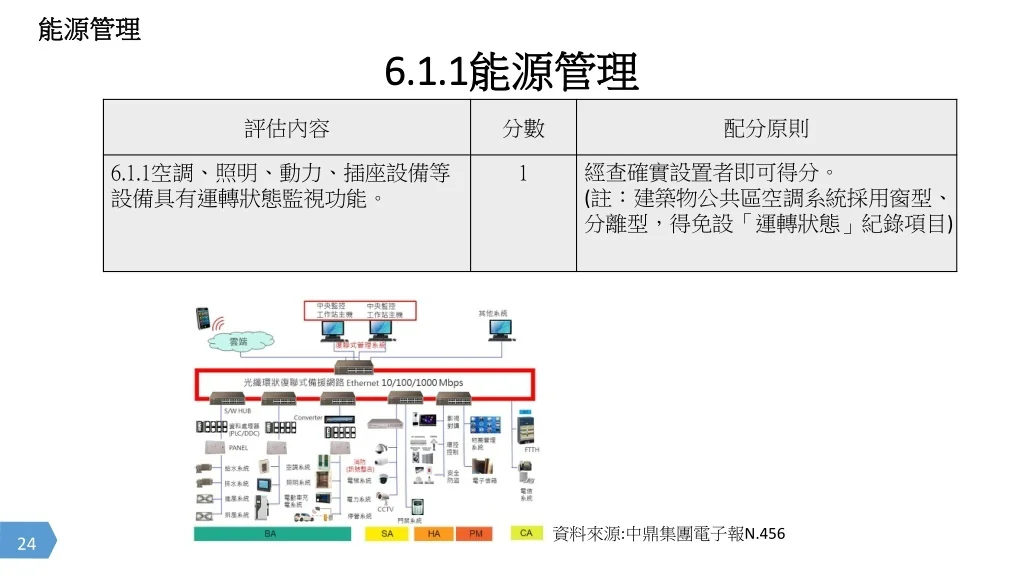

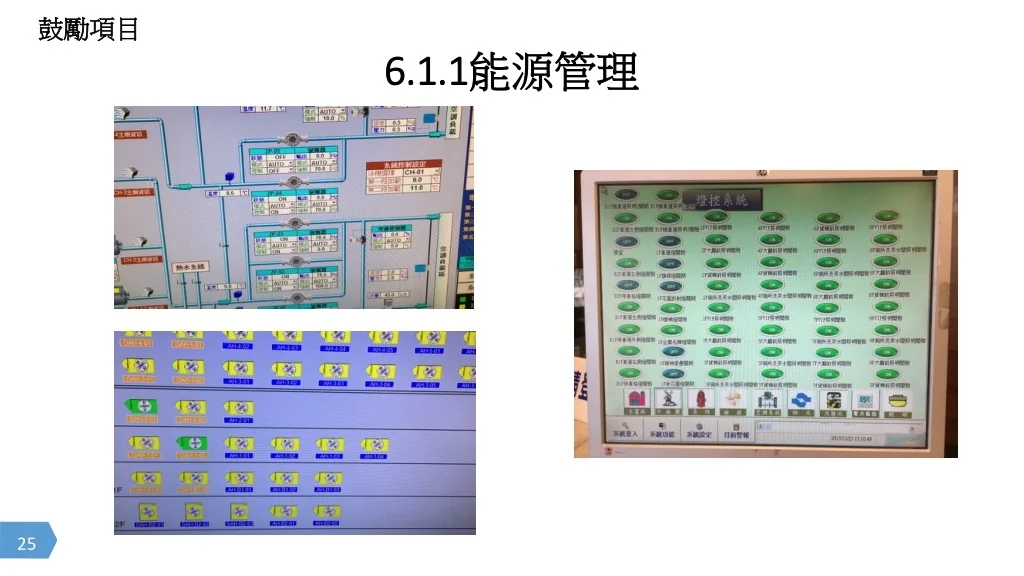

  24. 鼓勵項目 6.1.1能源管理

  25. 鼓勵項目 6.1.2能源管理

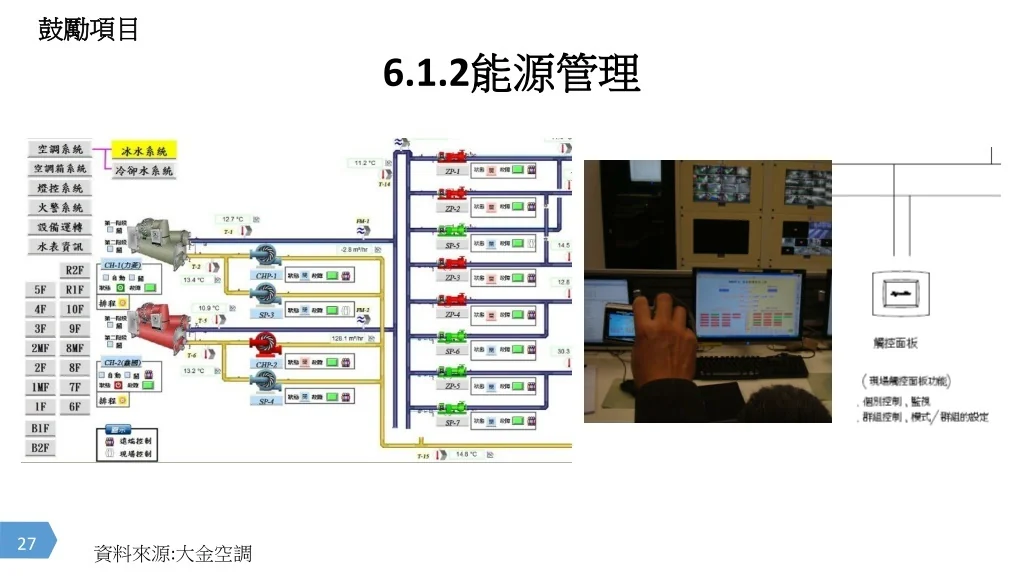

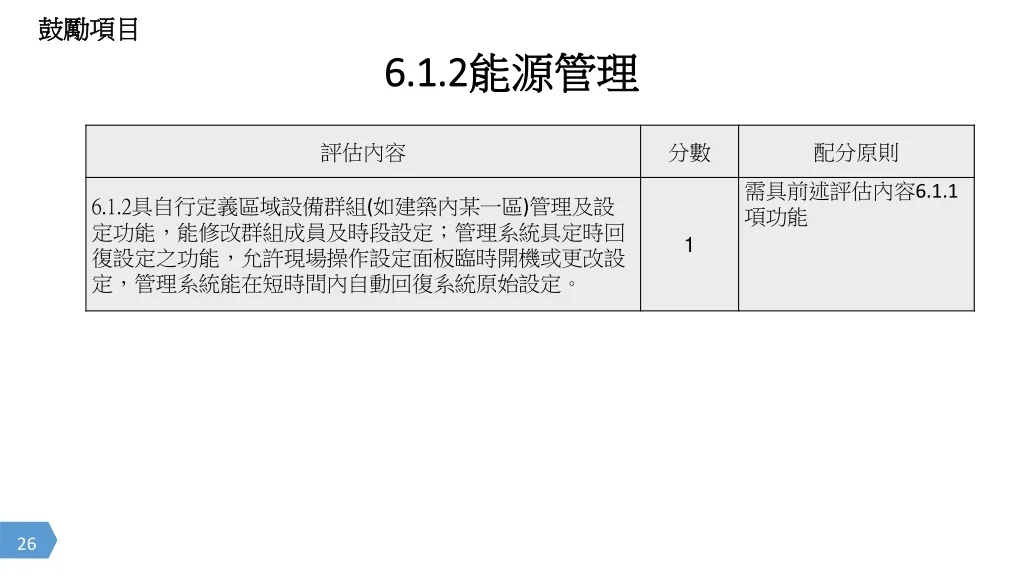

  26. 鼓勵項目 6.1.2能源管理 資料來源:大金空調

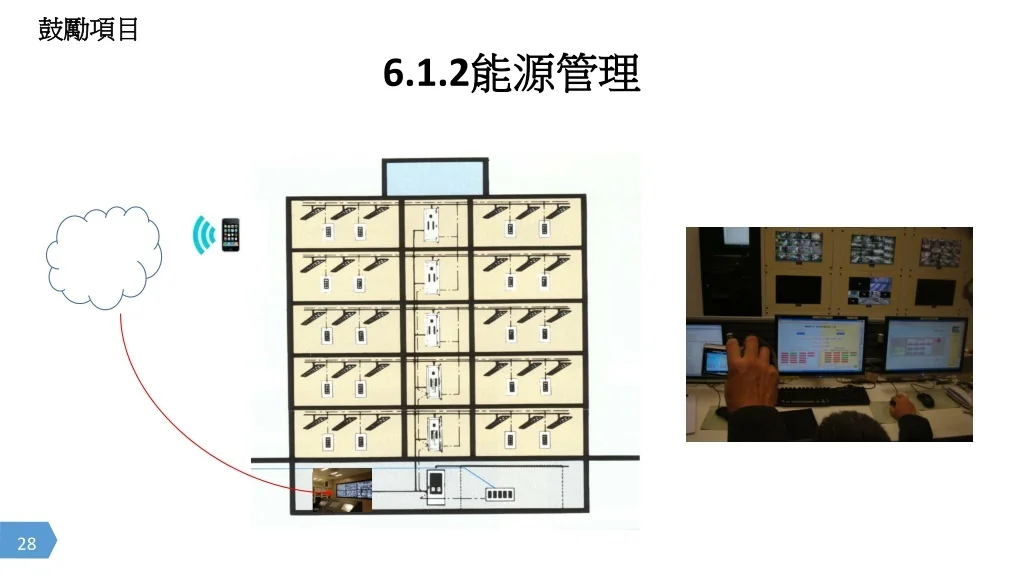

  27. 鼓勵項目 6.1.2能源管理

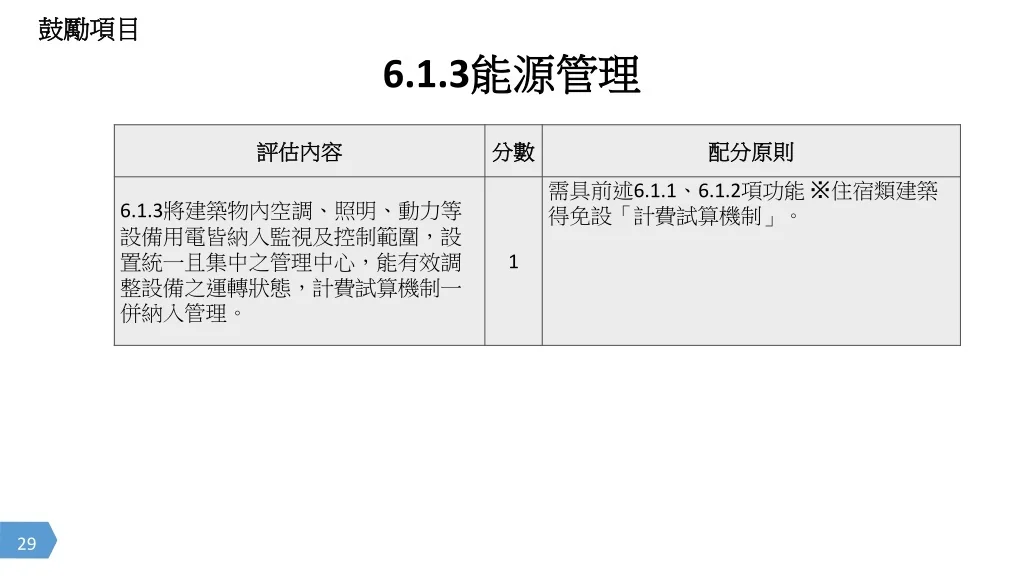

  28. 鼓勵項目 6.1.3能源管理

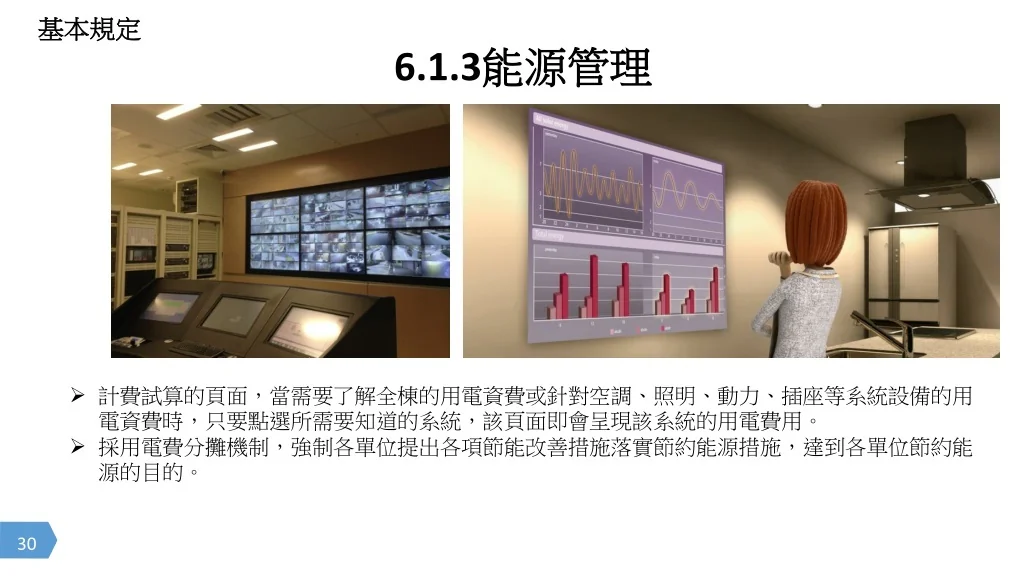

  29. 基本規定 6.1.3能源管理 • 計費試算的頁面，當需要了解全棟的用電資費或針對空調、照明、動力、插座等系統設備的用電資費時，只要點選所需要知道的系統，該頁面即會呈現該系統的用電費用。 • 採用電費分攤機制，強制各單位提出各項節能改善措施落實節約能源措施，達到各單位節約能源的目的。

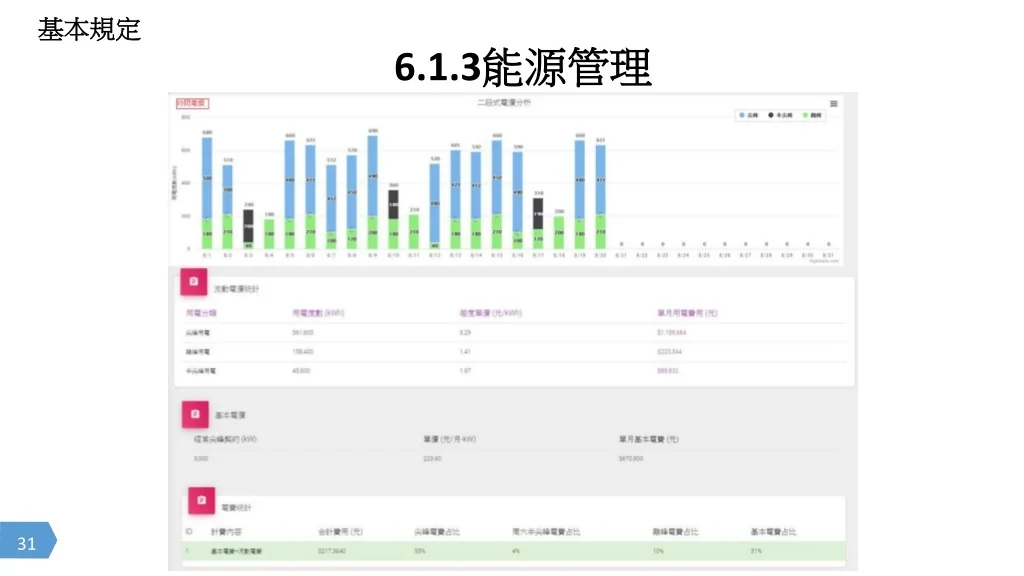

  30. 基本規定 6.1.3能源管理

  31. 鼓勵項目 6.1.4能源管理

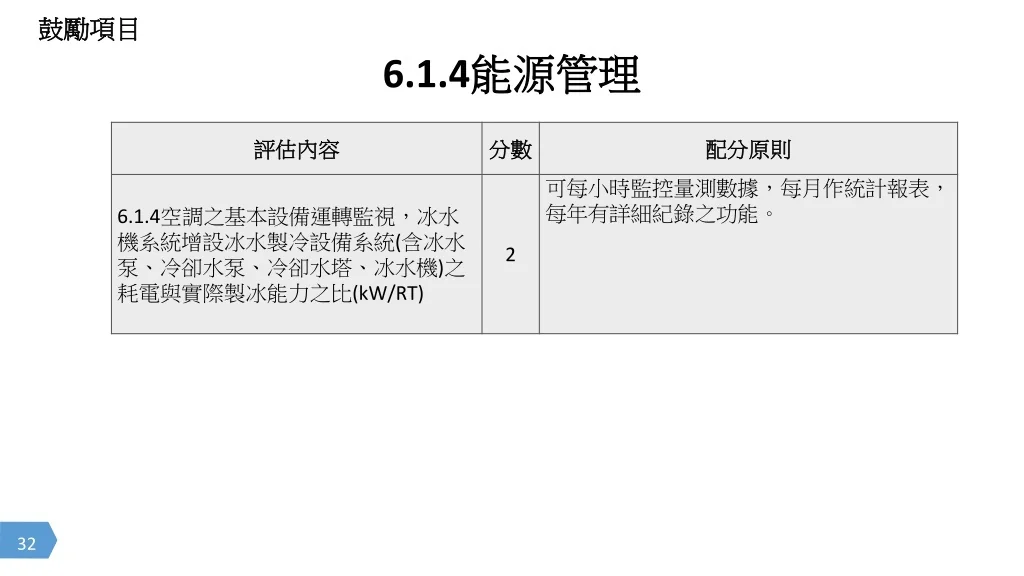

  32. 鼓勵項目 6.1.4能源管理

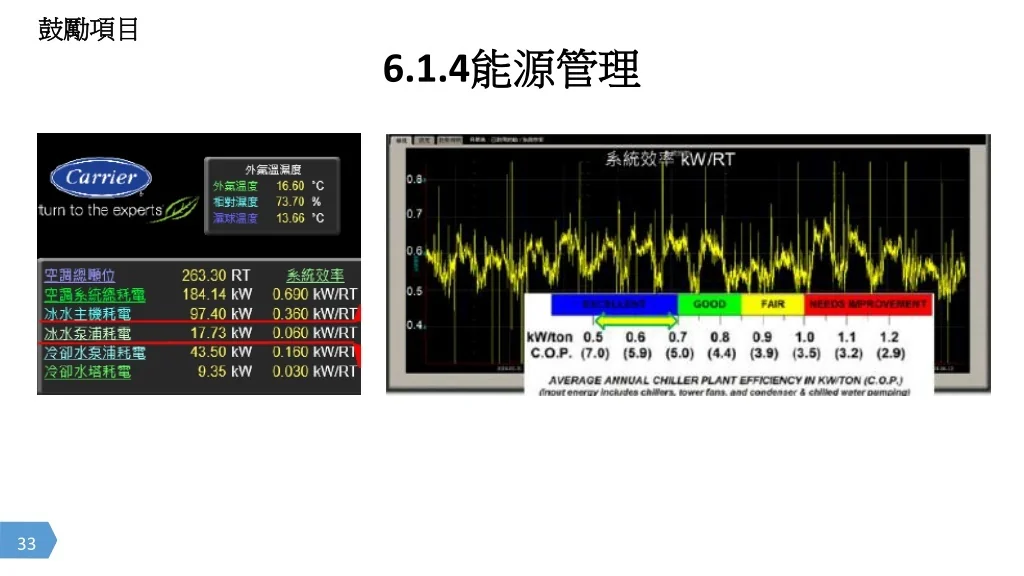

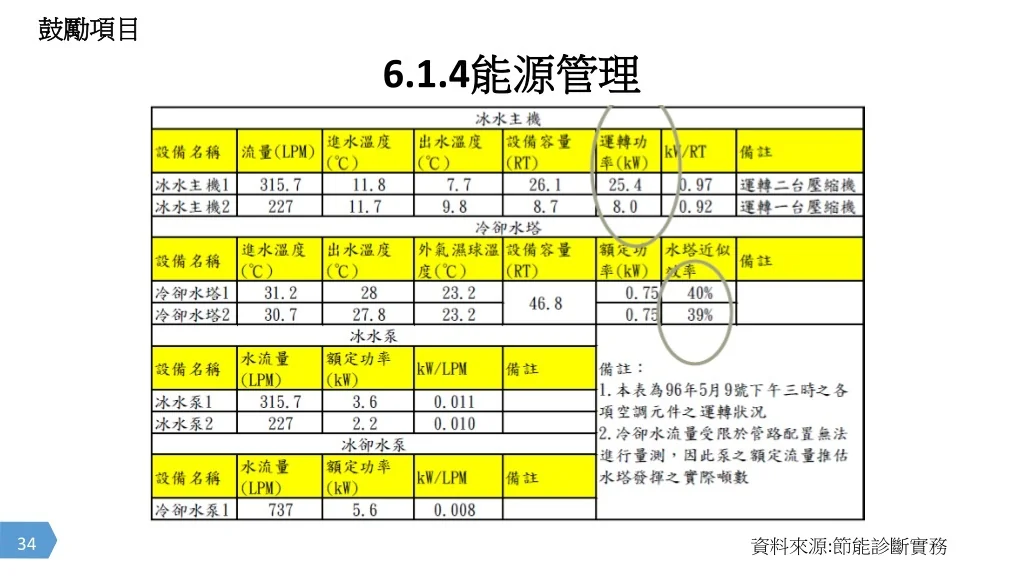

  33. 鼓勵項目 6.1.4能源管理 資料來源:節能診斷實務

  34. 鼓勵項目 6.2.1設備效率

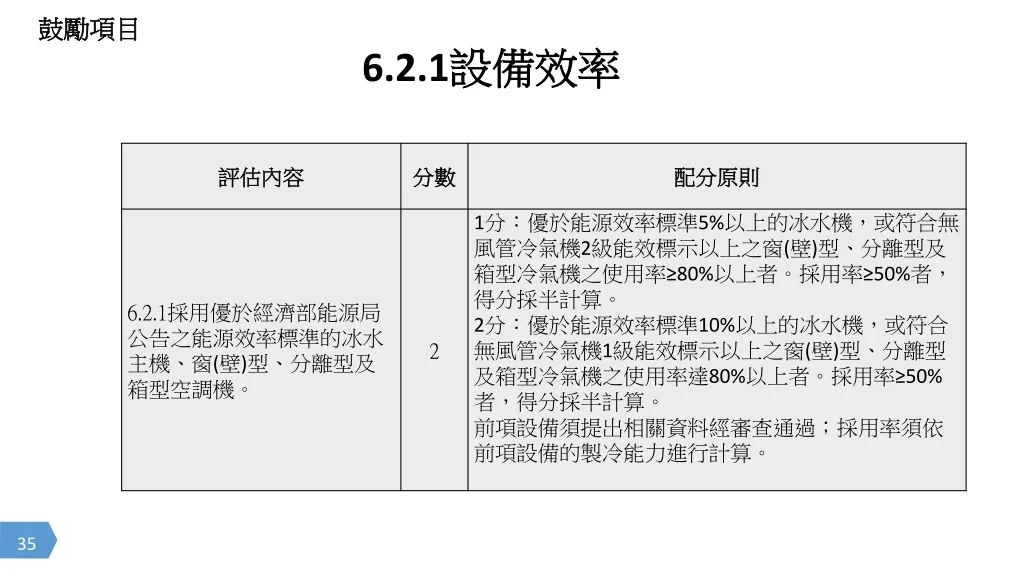

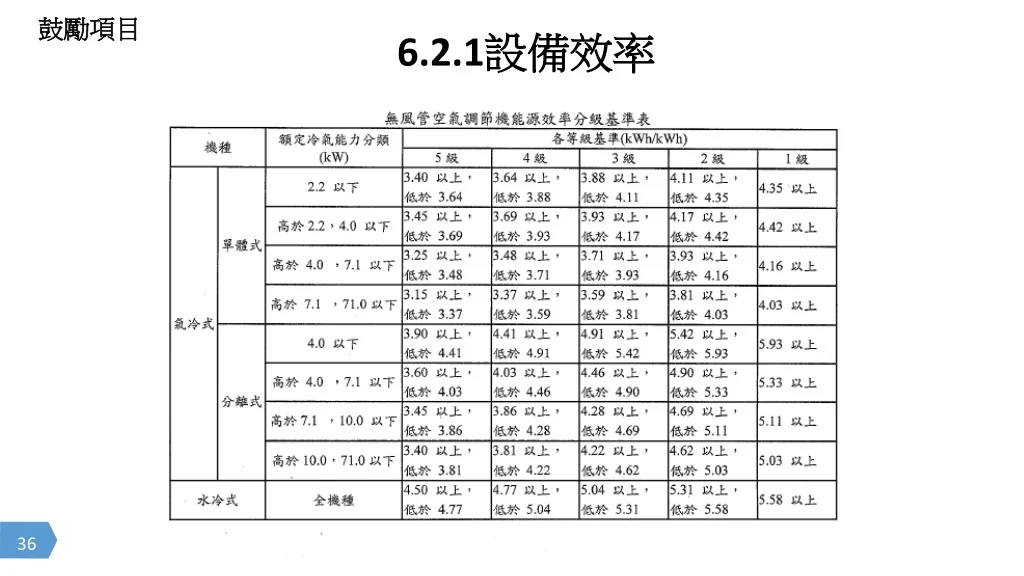

  35. 鼓勵項目 6.2.1設備效率

  36. 鼓勵項目 6.2.1設備效率

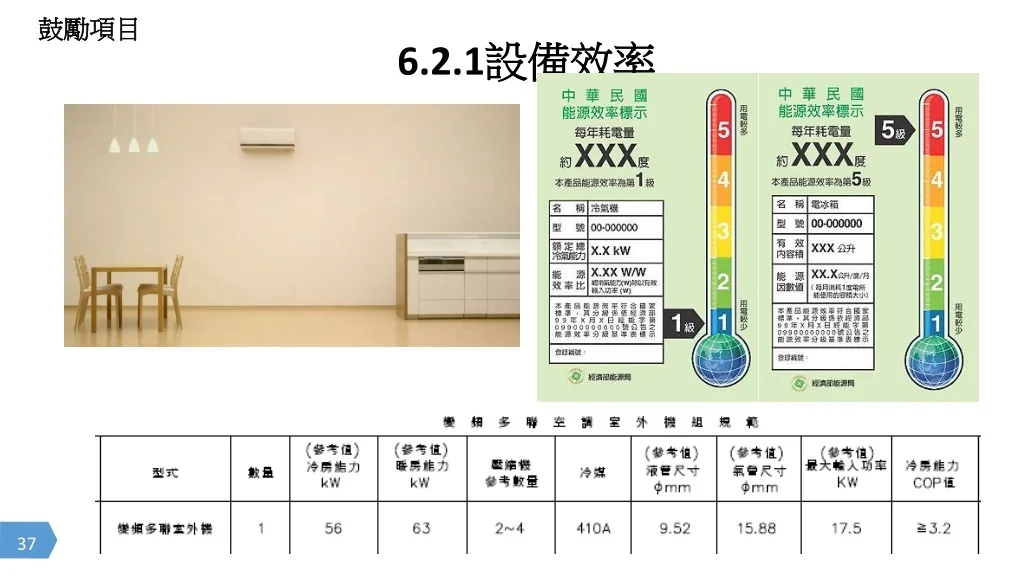

  37. 鼓勵項目 6.2.2設備效率

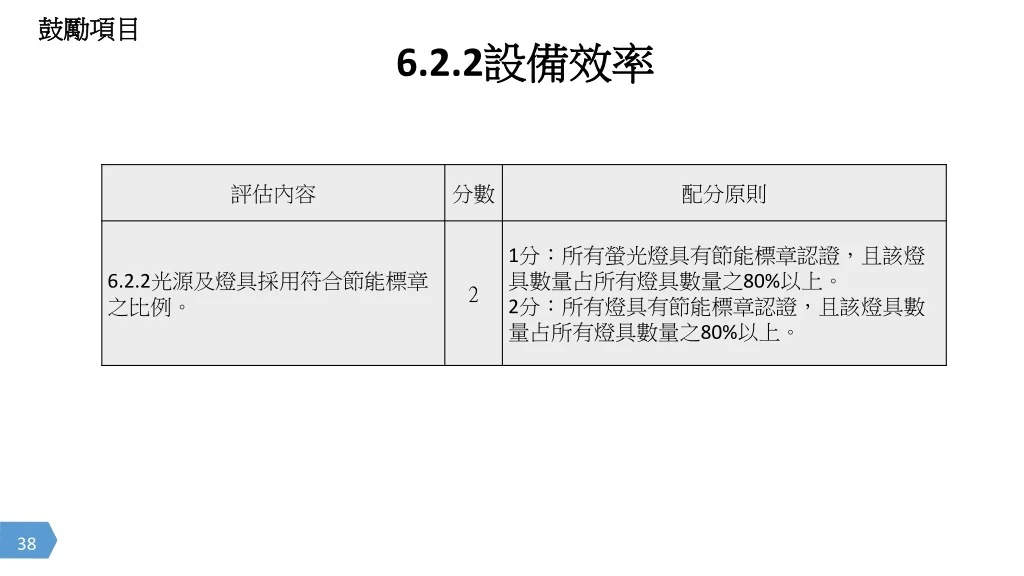

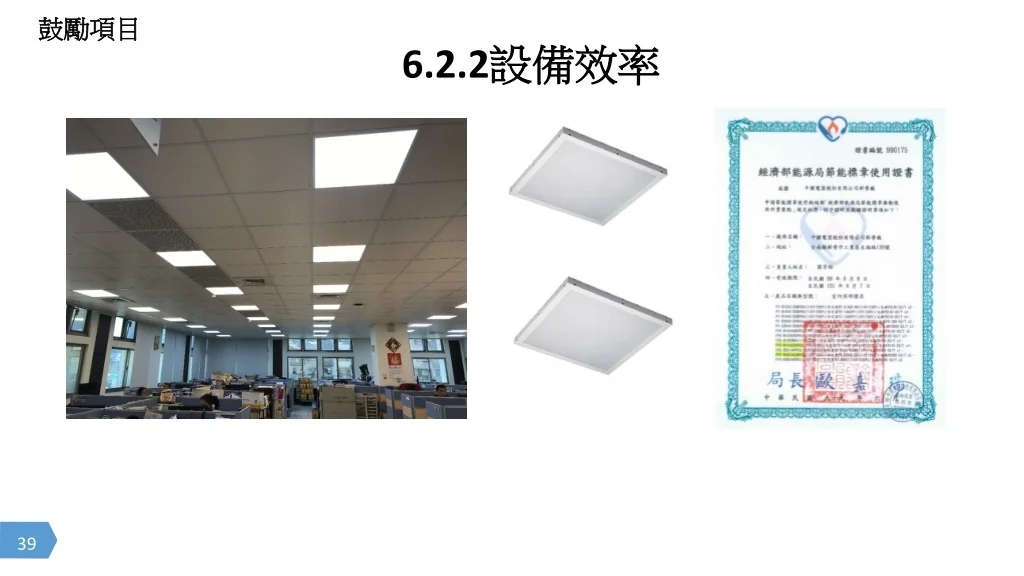

  38. 鼓勵項目 6.2.2設備效率

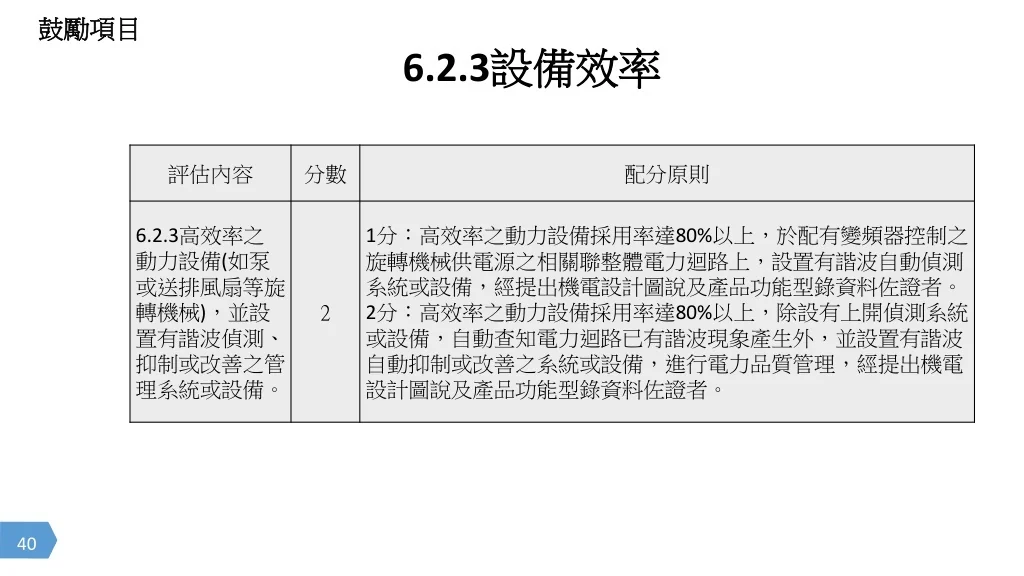

  39. 鼓勵項目 6.2.3設備效率

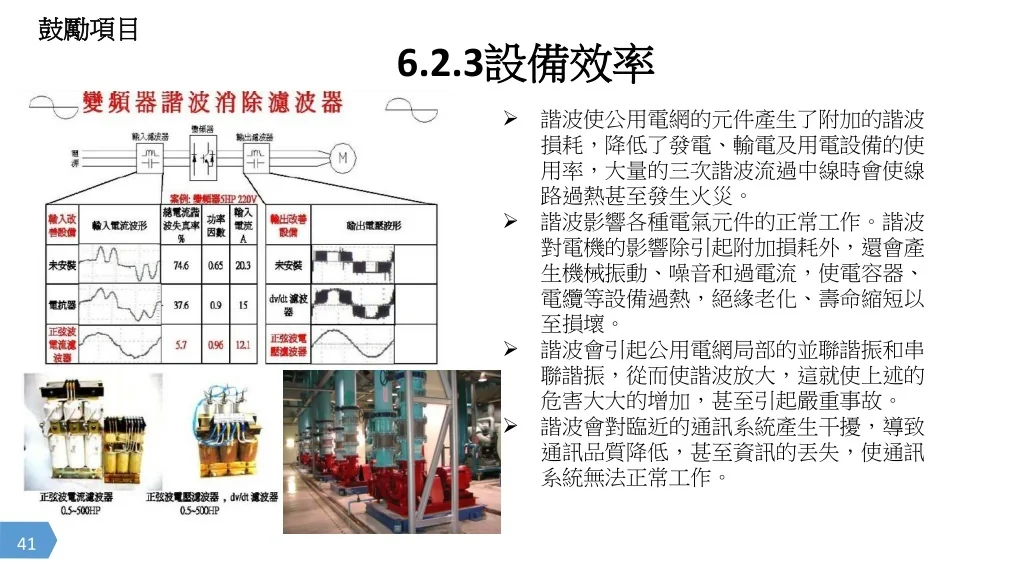

  40. 鼓勵項目 6.2.3設備效率 • 諧波使公用電網的元件產生了附加的諧波損耗，降低了發電、輸電及用電設備的使用率，大量的三次諧波流過中線時會使線路過熱甚至發生火災。 • 諧波影響各種電氣元件的正常工作。諧波對電機的影響除引起附加損耗外，還會產生機械振動、噪音和過電流，使電容器、電纜等設備過熱，絕緣老化、壽命縮短以至損壞。 • 諧波會引起公用電網局部的並聯諧振和串聯諧振，從而使諧波放大，這就使上述的危害大大的增加，甚至引起嚴重事故。 • 諧波會對臨近的通訊系統產生干擾，導致通訊品質降低，甚至資訊的丟失，使通訊系統無法正常工作。

  41. 鼓勵項目 6.3.1節能技術

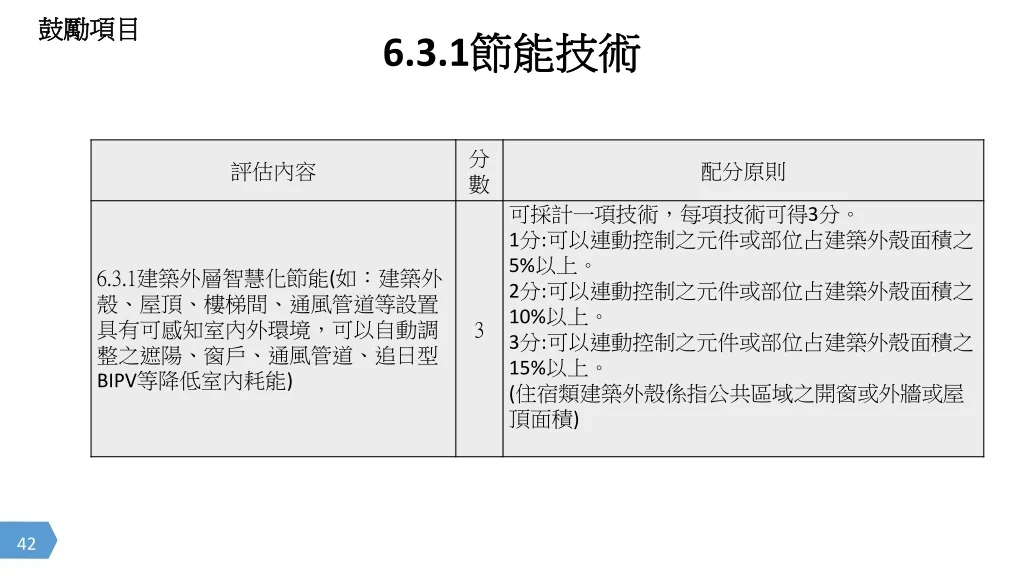

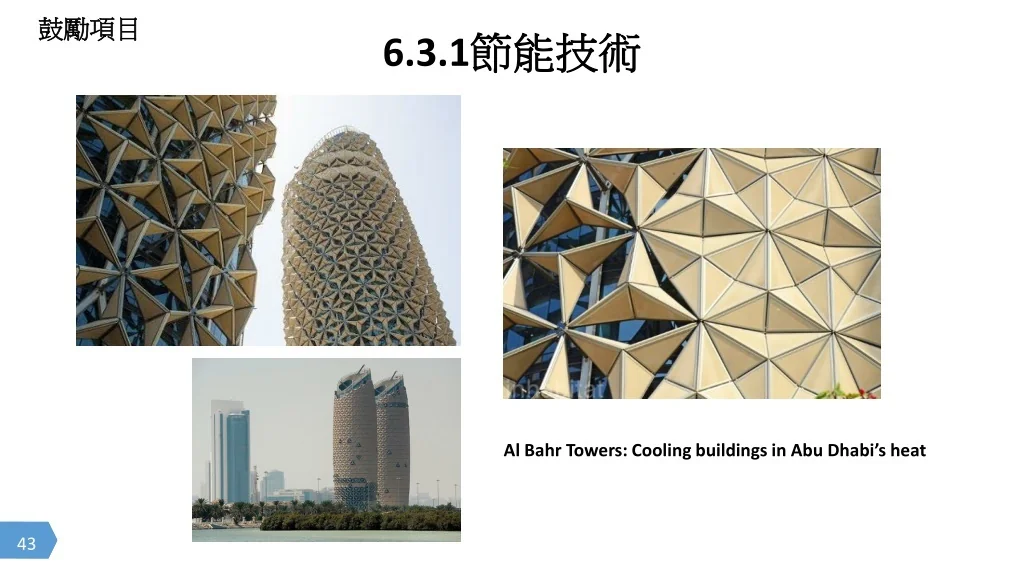

  42. 鼓勵項目 6.3.1節能技術 Al Bahr Towers: Cooling buildings in Abu Dhabi’s heat

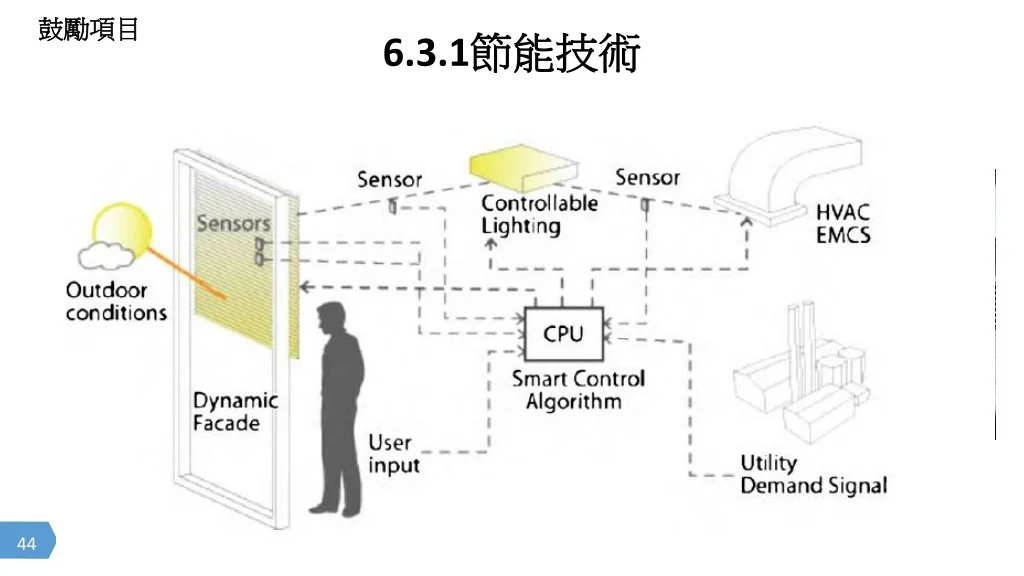

  43. 鼓勵項目 6.3.1節能技術

  44. 鼓勵項目 6.3.2節能技術

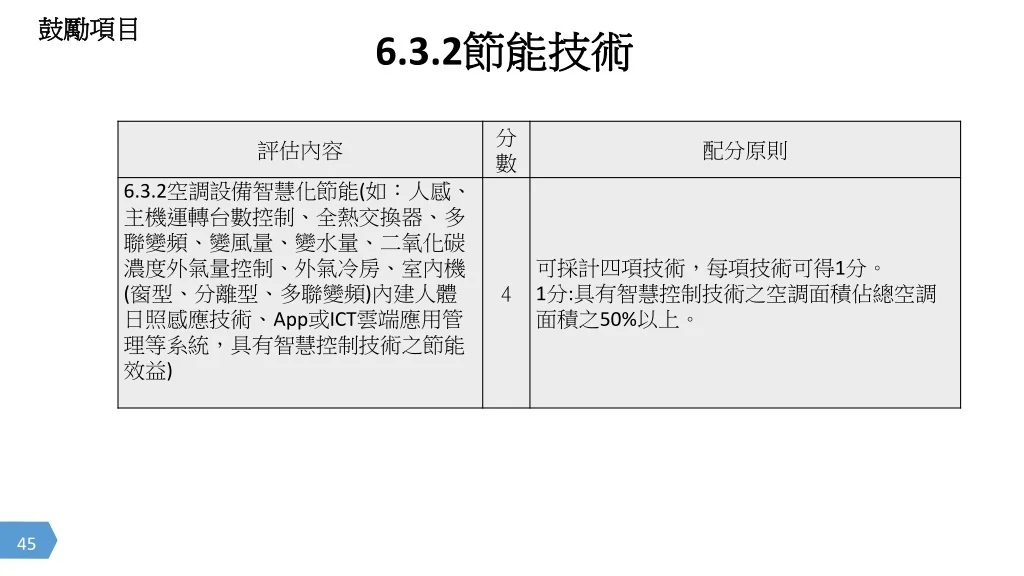

  45. 鼓勵項目 6.3.2節能技術

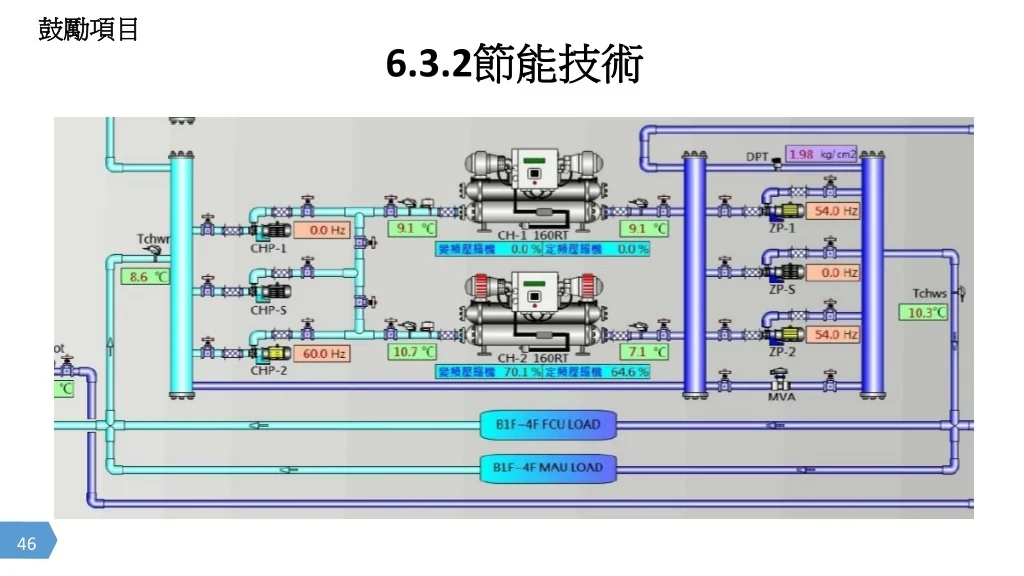

  46. 鼓勵項目 6.3.2節能技術

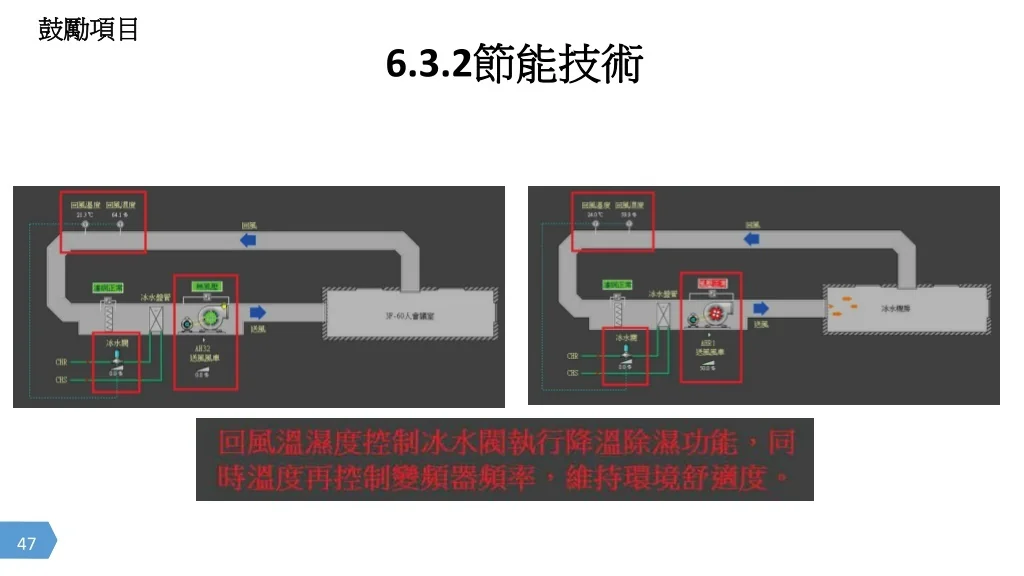

  47. 鼓勵項目 6.3.2節能技術

  48. 鼓勵項目 6.3.2節能技術

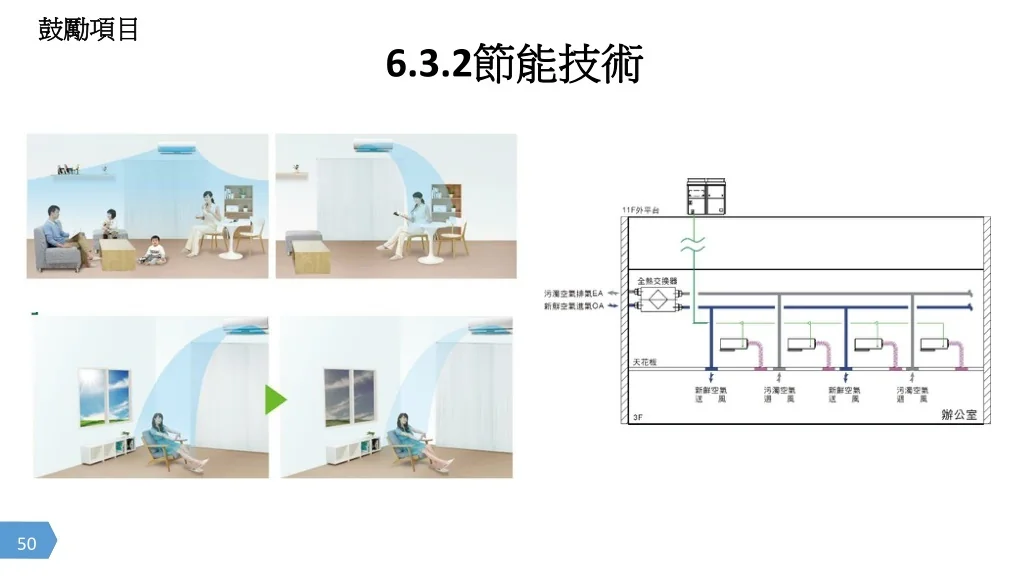

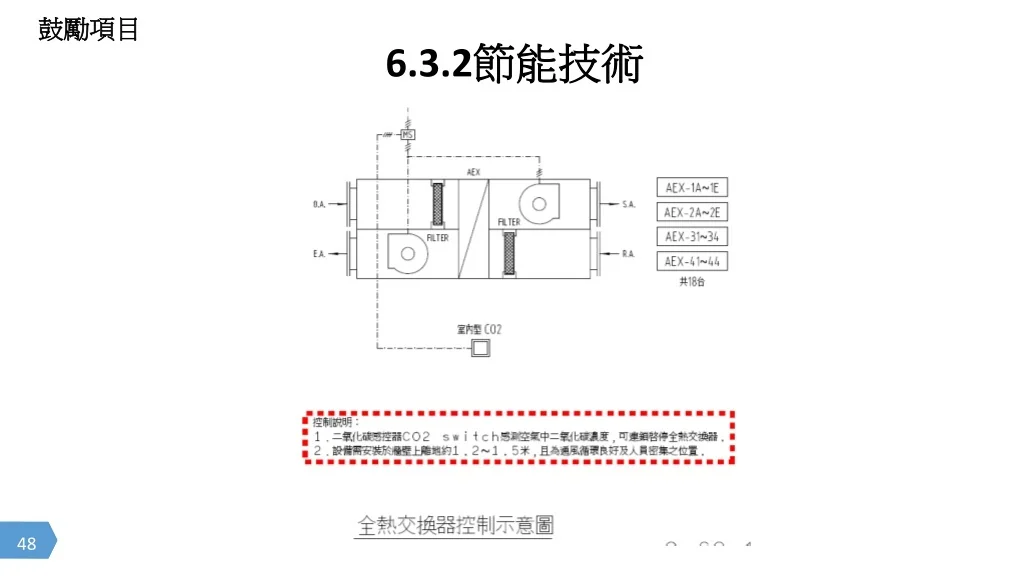

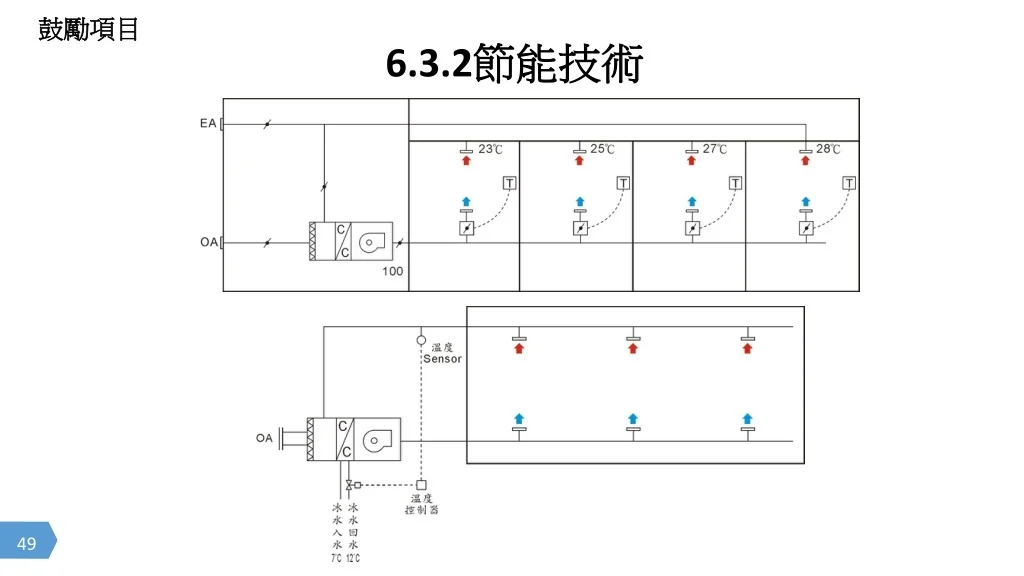

  49. 鼓勵項目 6.3.2節能技術
