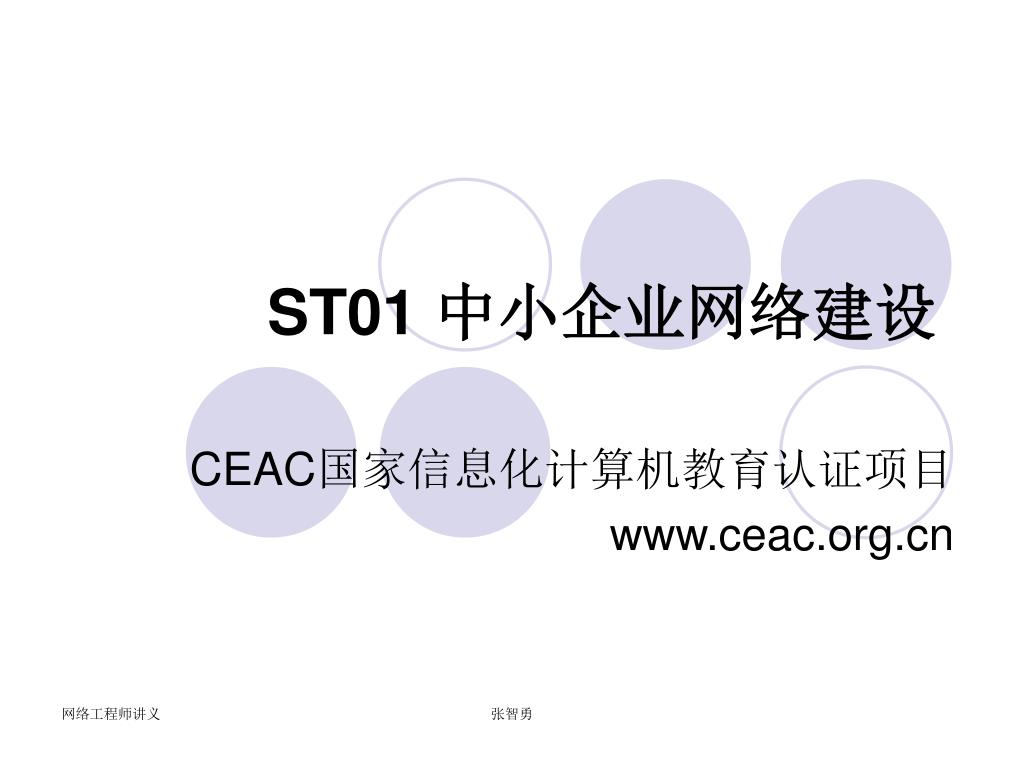

  1. ST01 中小企业网络建设 CEAC国家信息化计算机教育认证项目 www.ceac.org.cn 张智勇

  2. 本演示文稿可能包含观众讨论和即席反应。使用 PowerPoint 可以跟踪演示时的即席反应， • 在幻灯片放映中，右键单击鼠标 • 请选择“会议记录” • 选择“即席反应”选项卡 • 必要时输入即席反应 • 单击“确定”撤消此框 • 此动作将自动在演示文稿末尾创建一张即席反应幻灯片，包括您的观点。 TCP/IP基础讲义 张智勇

  3. 主要内容 • TCP/IP分层模型 • 网际协议中的IP地址 张智勇

  4. 一.TCP/IP分层模型 1.1 分层概念的出现 怎样统一管理计算机网络？为了说明这一点，可以设想一个最简单的情况：连接在网路上的两台计算机要相互传送文件，需要完成哪些工作才能进行呢？ 计算机网络 张智勇

  5. 至少要完成以下工作 • 两台计算机之间必须有一条传送数据的通路 • 发起通信的计算机必须将数据通信的通路进行激活 • 要告诉网络如何识别接受数据的计算机 • 发起通信的计算机必须知道，接受数据的计算机是否已经准备好接受数据的工作 • 对出现的各种差错和以外事故，如数据传送错误，重复或丢失，网络中某个节点出故障，应当有可靠的措施保证对方计算机最终能够收到正确的数据 • …… 张智勇

  6. 为了设计这样复杂的计算机网络，自然就出现了分层的方法。“分层”可将庞大而复杂的问题，转化为若干较小的局部问题，而这些较小的局部问题就比较易于研究和处理。为了设计这样复杂的计算机网络，自然就出现了分层的方法。“分层”可将庞大而复杂的问题，转化为若干较小的局部问题，而这些较小的局部问题就比较易于研究和处理。 张智勇

  7. 7 应用层 Application Layer 6 表示层 Present Layer 5 会话层 Semission Layer 4 传输层 Transport Layer 3 网络层 Internet Layer 2 数据链路层 Data Link Layer 1 物理层 Physical Layer 1.2 OSI七层模型 OSI（Open system interconnection) 中文名：开放系统互联参考模型，这是ISO（国际标准 化组织）的一个专门机构提出的网络标准模 型。 张智勇

  8. 物理层：透明的传输比特流。即对比特流的传送不加控制，它要物理层：透明的传输比特流。即对比特流的传送不加控制，它要 考虑的是多大的电压表示“1”和“0”。 数据链路层：在两个相连的节点间的线路上无差错的传送以帧为 单位的数据。这样，数据链路层就把一条有可能出差错的实际链 路，转变成让网络层向下看起来好像是一条不出差错的链路。 网络层：网络层数据传送的单位是分组或包。其任务就是要选择 合适的路由，正确无误的按照地址找到目的站，这就是网络层的 寻址功能。 运输层：该层传送的数据单位是报文。其任务最佳的利用网络资 源，并以可靠和经济的方式，为两端主机的进程之间，建立一条 运输连接。或者说，运输层相上一层进行通信的两个进程之间提 供一个可靠的端到端的服务，使它们看不到运输层一下的数据通 信细节。 张智勇

  9. OSI从一张白纸开始，试图达到一种理想境界，即全世界的计算机网络都遵循这一统一的标准，因而全世界的计算机都能够很方便的进行互联和交换数据，但是OSI事与愿违的失败了。OSI从一张白纸开始，试图达到一种理想境界，即全世界的计算机网络都遵循这一统一的标准，因而全世界的计算机都能够很方便的进行互联和交换数据，但是OSI事与愿违的失败了。 OSI失败的原因可以归结为： 1.OSI专家们缺乏实际经验，完成OSI标准时没有商 业驱动力 2.OSI的协议实现过分复杂，而且运行效率低 3.OSI的层次划分不太合理，有些功能在多个层次 重复出现 张智勇

  10. 1.3 TCP/IP分层模型 由于Internet已经得到了全世界的承认，因此Internet所使用的TCP/IP体系在计算机网络领域就占有特殊重要的地位。 TCP/IP(Transmission Control Protocol/Internet Protocol) 中文译名：传输控制协议/网际协议 TCP/IP实际上是一个协议族，而不仅仅是上面所说的那两个。 张智勇

  11. 应用层 Application Layer 表示层 Present Layer 会话层 Semission Layer 传输层 Transport Layer 网络层 Internet Layer 数据链路层 Data Link Layer 物理层 Physical Layer 两种分层模型对照 OSI TCP/IP 应用层 运输层 网际层 网络接口层 张智勇

  12. TCP/IP中各层的主要功能 网络接口层：通常包括操作系统中的设备驱动程序和计算机中对 应的网络接口卡。它们一起处理与电缆（或其他任何 传输媒介）的物理接口细节。 网际层：Internet协议将数据包封装成Internet数据包并运行必 要的路由算法。 传输层：为两台主机上的应用程序提供端到端的通信。 应用层：在模型的顶部是应用层。本层是应用程序进入网络的通 道，负责处理应用程序细节。 张智勇

  13. 模拟数据在各层的传输过程 计算机1 计算机2 AP1 AP2 应用程序数据 4 4 H4 数据部分 3 3 H3 数据部分 2 2 H2 数据部分 1 1 101011…比特流…010111 物理传输媒体 张智勇

  14. 对等层 虽然数据要经过复杂的过程才能够送到对方的应用进程，但这些复杂的过程对用户来说，却都被屏蔽掉了，以致应用程序AP1觉得好像是直接把数据交给了进程AP2。 这就是所谓的“对等层”（PEER LAYERS)之间的通信。 张智勇

  15. 协议栈 我们提到的各种协议，实际上就是在各个对等层之间传递数据时 的各项规定。 应用层 （各种应用层协议如 TELNET,FTP,SMTP等） 应用层 （各种应用层协议如 TELNET,FTP,SMTP等） 运输层 TCP,UDP 运输层 TCP,UDP 网际层 IP 网际层 IP 网络接口层 网络接口层 张智勇

  16. 二.网际协议IP 2.1 IP地址 定义：在Internet网络中，给连接到Internet的主机分 配一个在全世界范围内唯一的32bit地址。 IP地址分为两部分，前一部分为网络号（net-id),后一部分为主机号（host-id)。 Net-id Host-id 张智勇

  17. Ip地址的分类 用二进制格式时共有32位组成，为了方便记忆，用点号每八位一分割，称为点分十进制。 比如：10000000 00001011 00000011 00011111 记为：128.11.3.31 为了对IP地址进行管理，ip地址分为5类，分别为A,B,C,D,E A类地址格式 A类地址用于主机数目非常多的网络。A类地址的最高位为0，接下来的7 位完成网络ID，剩余的24位二进制位代表主机ID。A类地址允许126个网 络，每个网络大约一千七百万台主机;第一个八位体是1~126。127是一个 特殊的网络ID，是用来检查，TCP／IP协议工作状态。 A类地址的网络号从1到126 0 Net-id Host-id 张智勇

  18. Ip地址的分类 10 Net-id Host-id B类地址用于中型到大型的网络。B类地址的最高位为10，接下来的14位 完成网络ID，剩余的16位二进制位代表主机ID。B类地址允许16384个网 络，每个网络大约65000台主机;第一个八位体是128~191。 网络号从128.0～191.255 C类地址用于小型本地网络。C类地址的最高位为110，接下来的21位完 成网络ID，剩余的8位二进制位代表主机ID。C类地址允许大约二百万个 网络，每个网络有254台主机；第一个八位体是192~223。 网络号从192.0.0～223.255.255 D类地址高4位为1110，为组播地址，主要是留给Internet体系结构使用的 E类地址高5位为11110，保留今后使用 110 Net-id Host-id 张智勇

  19. 一般不使用的IP地址 张智勇

  20. 让我们来做几个有关IP地下的练习 例1：Which of the following IP addresses are invalid for a TCP/IP host? A.233.100.2.2 B.120.1.0.0 C.127.120.50.30 D.131.107.256.60 E.188.56.4.255 F.200.18.65.255 答案：A,C,D,F 分析： A. 233属于D类地址 B. 120属于A类地址, 其网络ID为120, 主机ID为1.0.0, 都不全为0或1, 故 为有效的IP地址 C. 127属于127.0.0.0的网络地址, 此网址是做Loopback测试用的, 不可以 指派给主机 D. 256是无效的数字 E. 188属于B类地址, 其网络ID为188.56, 主机ID为4.255, 都不全为0或1, 故为有效的IP地址 F. 200属于C类地址, 其网络ID为200.18.65, 主机ID为255, 故为无效的IP 地址 张智勇

  21. 2.2 子网掩码 为什么还要提出这个概念？ 为了提高IP地址的使用效率，可将一个网络划分为子网： 采用借位的方式，从主机位最高位开始借位变为新的子 网位，所剩余的部分则仍为主机位。这使得IP地址的结 构分为三部分：网络位、子网位和主机位。 张智勇

  22. 从上面的介绍我们知道，IP地址是以网络号和主机号来表示网络从上面的介绍我们知道，IP地址是以网络号和主机号来表示网络 上的主机的，只有在一个网络号下的计算机之间才能“直接”互通， 不同网络号的计算机要通过路由器才能互通。但这样的 划分在某些情况下显得并十分不灵活。为此IP网络还允许划分成 更小的网络，称为子网（Subnet），这样就产生了子网掩码。子 网掩码的作用就是用来判断任意两个IP地址是否属于同一子网络， 这时只有在同一子网的计算机才能“直接”互通 。 张智勇

  23. 下面举出一个B类IP地址作为例子 B类地址 增加了子网号 字段 子网掩码 TCP/IP体系规定用一个32bit的子网掩码来表示子网号字段的长度。 具体的做法如上图所示 对于上图的例子，第一个子网可是用的IP地址从130.50.4.1开始， 第二个子网可以使用的IP地址从130.50.8.1开始。 10 Net-id Host-id 10 Net-id Subnet-id Host-id 11111111 11111111 111111 0000000000 张智勇

  24. 若知道一个主机的IP地址和子网掩码，那么就能知道某若知道一个主机的IP地址和子网掩码，那么就能知道某 个IP数据报是发给： .该子网上的一个主机，或 .在本网络的另外一个子网上的一个主机，或 .在另一个网络上的一个主机 若一个单位不进行子网划分，则其子网掩码即为默认 值，此时子网掩码中“1”的长度就是网络号的长度。因 此对于A,B,C类IP地址，其对应的子网掩码默认值分别 是255.0.0.0，255.255.0.0和255.255.255.0 张智勇

  25. 采用子网掩码就相当于三级寻址 每一个路由器在收到一个分组时，首先检查该分组的IP地址中的 网络号。若网络号不是本网络，则由路由表找出下一站地址将其 转发出去。若是本网络号，则再检查IP地址中的子网号。若子网 不是本子网，则同样地转发此分组。若子网是本子网，则根据主 机号即可查出应从何端口将分组交给该主机。 张智勇

  26. IP地址和物理地址 IP地址 TCP报文 网际层以上使用IP地址 硬件地址 IP数据报 链路层以下使用硬件地址 MAC帧 首部 应用层数据 首部 数据 首部 数据 尾部 张智勇
