NEDRIVNING

2. NEDRIVNING Når eksisterende tagbeklædning, lægter og undertag mv. rives ned, skal arbejdet planlægges og udføres omhyggeligt. De miljømæssige og sikkerhedsmæssige bestemmelser skal overholdes.

3. Arbejdsmiljø • Arbejdstilsynet udarbejder reglerne om arbejdsmiljøforhold - Love, cirkulærer, anvisninger og vejledninger

4. Arbejdsmiljø • Arbejdstilsynet udarbejder reglerne om arbejdsmiljøforhold - Love, cirkulærer, anvisninger og vejledninger • Bygherren - Bygherren kan ikke overdrage sit ansvar til en anden - Arbejdsministeriets bekendtgørelse nr. 576 af 21. juni 2001 – ”Bekendtgørelse om bygherrens pligter”

5. Arbejdsmiljø • Arbejdstilsynet udarbejder reglerne om arbejdsmiljøforhold - Love, cirkulærer, anvisninger og vejledninger • Bygherren - Bygherren kan ikke overdrage sit ansvar til en anden - Arbejdsministeriets bekendtgørelse nr. 576 af 21. juni 2001 – ”Bekendtgørelse om bygherrens pligter” • Projekterende - Skal tage hensyn til de sikkerheds- og sundhedsmæssige forhold - Arbejdsministeriets bekendtgørelse nr. 574 af 21. juni 2001 – ”Bekendtgørelse om projekterendes og rådgiveres pligter mv. efter lov om arbejdsmiljø”.

6. Arbejdsmiljø • Arbejdstilsynet udarbejder reglerne om arbejdsmiljøforhold - Love, cirkulærer, anvisninger og vejledninger • Bygherren - Bygherren kan ikke overdrage sit ansvar til en anden - Arbejdsministeriets bekendtgørelse nr. 576 af 21. juni 2001 – ”Bekendtgørelse om bygherrens pligter” • Projekterende - Skal tage hensyn til de sikkerheds- og sundhedsmæssige forhold - Arbejdsministeriets bekendtgørelse nr. 574 af 21. juni 2001 – ”Bekendtgørelse om projekterendes og rådgiveres pligter mv. efter lov om arbejdsmiljø”. • Udførende - Den udførende på byggepladsen skal fastlægge arbejdsmetoder til at få arbejdet gennemført i praksis - Arbejdsmetoder må ikke være farlige for sikkerheden og sundheden - Arbejdstilsynets bekendtgørelse nr. 589 af 22. juni 2001 – ”Bekendtgørelse om indretning af byggepladser og lignende arbejdssteder”

7. Affaldshåndtering • Myndigheder – kommunale - Bestemmelser vedr. sortering af byggeaffald (affaldsregulativ). - Godkendte modtage-anlæg

8. Affaldshåndtering • Myndigheder – kommunale - Bestemmelser vedr. sortering af byggeaffald (affaldsregulativ). - Godkendte modtage-anlæg • Udførende - Byggeaffald til container via en lukket affaldssliske eller materialehejs - Støvende materialer anbringes i lukket container. - Overholde Arbejdstilsynets sikkerhedsbestemmelser.

9. Affaldshåndtering • Myndigheder – kommunale - Bestemmelser vedr. sortering af byggeaffald (affaldsregulativ). - Godkendte modtage-anlæg • Udførende - Byggeaffald til container via en lukket affaldssliske eller materialehejs - Støvende materialer anbringes i lukket container. - Overholde Arbejdstilsynets sikkerhedsbestemmelser. • Asbest - Særlige regler for håndtering af asbestholdige materialer - At-meddelelse nr. 3.01.6 – ”Nedrivning, reparation og vedligeholdelse af asbestholdige byggematerialer”

10. OPRETNING Opretning af spær vil sædvanligvis være en forudsætning for at opnå et plant underlag for tagdækningen.

11. Inden opretning • - Helhedsvurdering af tagkonstruktionen - Spærafstande kontrolleres - Montering af mellemspær

12. Inden opretning • - Helhedsvurdering af tagkonstruktionen - Spærafstande kontrolleres - Montering af mellemspær • Opretning • - Plankebredde mindst 45 mm • - Træfugtighed på højest 18 %. • - Fastgørelser korrosionsbeskyttes til anvendelsesklasse 2, jf. DS 413. • - Montering med gennemgående bolte, bulldogskive, underlagsskiver og møtrikker. • - God samling, selv om opretningsplankerne svinder lidt efter montering. • - Beregninger foretages af en konstruktionsingeniør.

13. Inden opretning • - Helhedsvurdering af tagkonstruktionen - Spærafstande kontrolleres - Montering af mellemspær • Opretning • - Plankebredde mindst 45 mm • - Træfugtighed på højest 18 %. • - Fastgørelser korrosionsbeskyttes til anvendelsesklasse 2, jf. DS 413. • - Montering med gennemgående bolte, bulldogskive, underlagsskiver og møtrikker. • - God samling, selv om opretningsplankerne svinder lidt efter montering. • - Beregninger foretages af en konstruktionsingeniør. • Opretningsplanker alternativt monteret med søm eller skruer • - Ringede maskinsøm, min. 3,1 x 90 mm pr. 300 mm • - Skruer, min. 5,0 x 90 mm pr. 300 mm.

14. Inden opretning • - Helhedsvurdering af tagkonstruktionen - Spærafstande kontrolleres - Montering af mellemspær • Opretning • - Plankebredde mindst 45 mm • - Træfugtighed på højest 18 %. • - Fastgørelser korrosionsbeskyttes til anvendelsesklasse 2, jf. DS 413. • - Montering med gennemgående bolte, bulldogskive, underlagsskiver og møtrikker. • - God samling, selv om opretningsplankerne svinder lidt efter montering. • - Beregninger foretages af en konstruktionsingeniør. • Opretningsplanker alternativt monteret med søm eller skruer • - Ringede maskinsøm, min. 3,1 x 90 mm pr. 300 mm • - Skruer, min. 5,0 x 90 mm pr. 300 mm. • Tolerancer • - Oversiden af plankerne skal flugte, +/– 3 mm målt over en 2 meter retholt.

15. SKADER FRA RÅD, SVAMP OG INSEKTER Hvis en tagkonstruktion er forkert udført eller ikke er blevet tilstrækkeligt vedligeholdt, kan tagværket være blevet udsat for fugt. Det betyder risiko for angreb af råd, svamp og insekter.

16. Årsag • - Fugtighed højere end 20 % i længere tid • - Utætte tagdækninger og inddækninger- Træet er i kontakt med fugtigt murværk

17. Årsag • - Fugtighed højere end 20 % i længere tid • - Utætte tagdækninger og inddækninger- Træet er i kontakt med fugtigt murværk • Typiske steder for råd-, svamp- og insektangreb • - Ved tagfod, gavl og brandkam ved direkte kontakt med murværk • - Ved skotrender, bag skorstene ved ovenlysvinduer

18. Årsag • - Fugtighed højere end 20 % i længere tid • - Utætte tagdækninger og inddækninger- Træet er i kontakt med fugtigt murværk • Typiske steder for råd-, svamp- og insektangreb • - Ved tagfod, gavl og brandkam ved direkte kontakt med murværk • - Ved skotrender, bag skorstene ved ovenlysvinduer • Udbedringsmetoder • Rådgivning • - Udarbejdelse af projektmateriale • - Hvad skal udføres og hvordan • - Midlertidige understøtninger • Lette angreb • - Efterimprægnering og forstærkning • - Konstruktionen ændres - fugtkilden fjernes. • - Nyt træ - trykimprægneret til klasse A eller AB • - Nyt træ beskyttes mod kontakt til murværk.

19. Udbedringsmetoder • Kraftige angreb • - Udskiftning af angrebet træ • - Konstruktionen ændres - fugtkilden fjernes. • - Nyt træ - trykimprægneret til klasse A eller AB • - Nyt træ beskyttes mod kontakt til murværk. • Udbedring med varmebehandling • - Ægte Hussvamp - varmefølsom

20. UNDERTAG • forhindrer vand i at trænge ind i bygningen • forlænger tagets levetid • udføres som ventileret diffusionstæt undertag ved renoveringer • Det bedste undertag opnås ved at oplægge et fast undertag på hele tagfladen.

21. Monteringsretning og opstramning af banevareundertag • - Montering parallelt med spærene. • - Spærafstande over 1 meter – mellemspær/fast - undertag • - Samlinger • Tagbane/fodbane min. 300 mm. • Over spær min. 100 mm. • Fastgørelse af afstandslister pr. højest 150 mm.

22. Monteringsretning og opstramning af banevareundertag • - Montering parallelt med spærene. • - Spærafstande over 1 meter – mellemspær/fast - undertag • - Samlinger • Tagbane/fodbane min. 300 mm. • Over spær min. 100 mm. • Fastgørelse af afstandslister pr. højest 150 mm. • Opstramning • - Hård opstramning • - Afstivning af spærkonstruktion • - Opstramning med ”gribeværktøj”

23. Monteringsretning og opstramning af banevareundertag • - Montering parallelt med spærene. • - Spærafstande over 1 meter – mellemspær/fast - undertag • - Samlinger • Tagbane/fodbane min. 300 mm. • Over spær min. 100 mm. • Fastgørelse af afstandslister pr. højest 150 mm. • Opstramning • - Hård opstramning • - Afstivning af spærkonstruktion • - Opstramning med ”gribeværktøj” • Blafring • - Tunge banevareundertage – hårdt opstrammet • - ”Fingeropstrammede” banevareundertage fastholdes • Leverandøranvisning for fasthold • - Skader ved blafring

24. SKOTRENDER Skotrender skal udføres i plan med undertaget, så regnvand på undertaget kan ledes uhindret til skotrenden.

25. INDDÆKNINGER OMKRING KVISTE Det er vanskeligt at projektere og udføre inddækninger omkring kviste. Det kan medføre utætheder Overgangen fra skotrenden over kvisttaget til inddækningen langs flunken er mest problematisk.

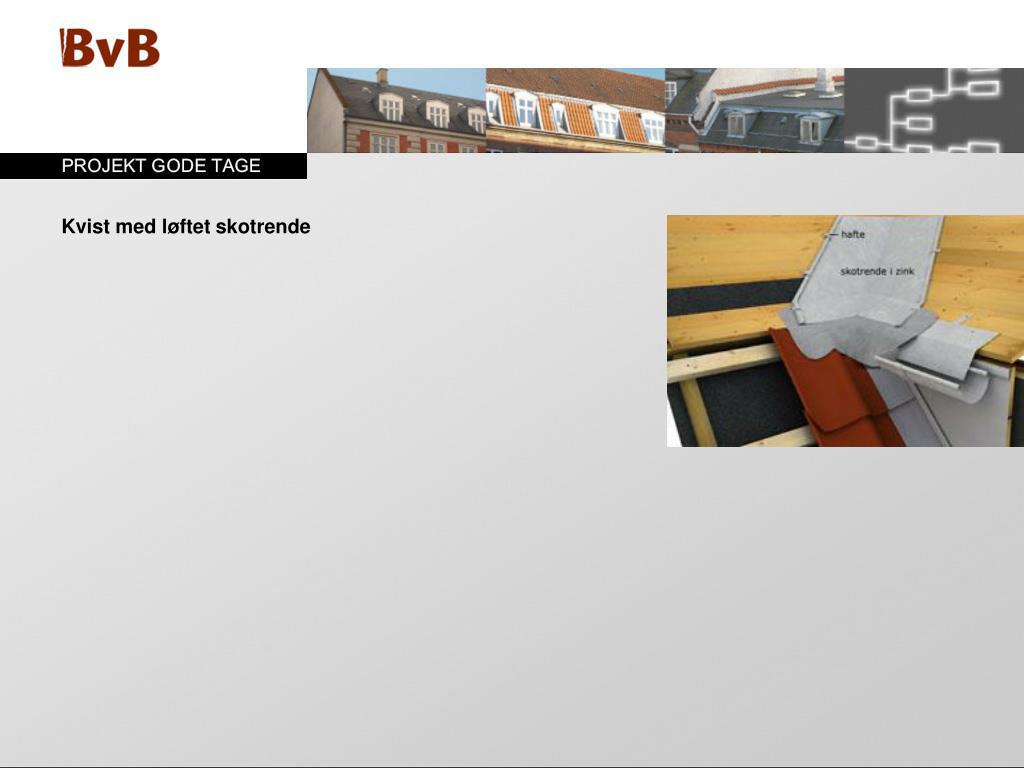

26. Kvist med løftet skotrende

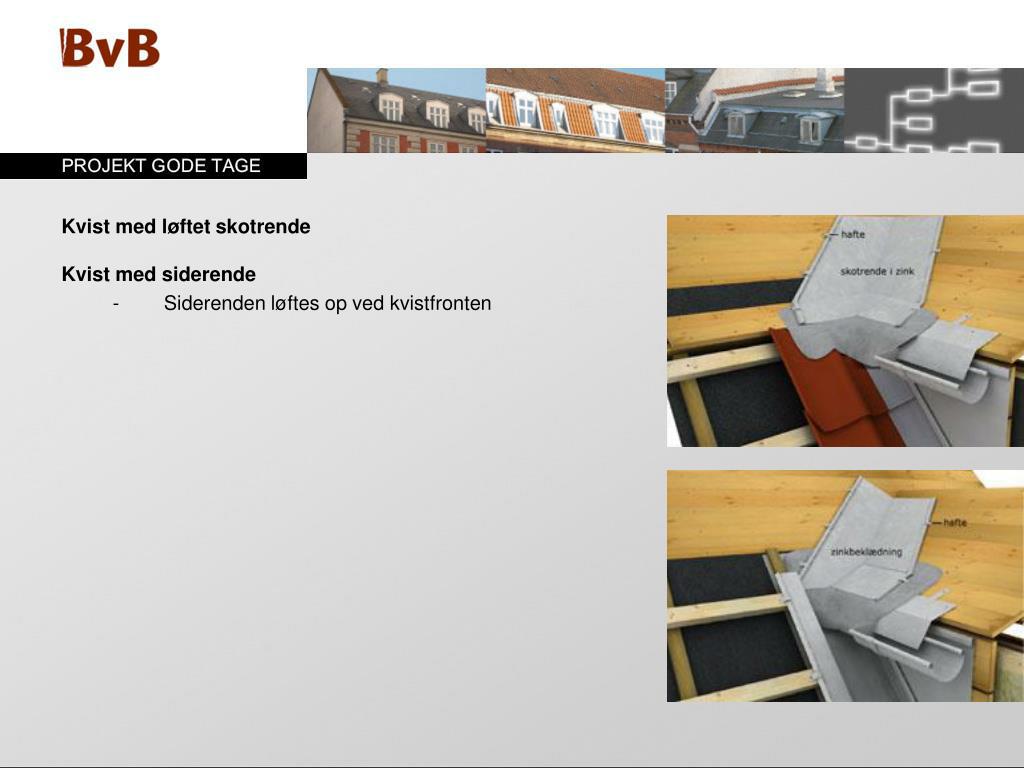

27. Kvist med løftet skotrende • Kvist med siderende • - Siderenden løftes op ved kvistfronten

28. Kvist med løftet skotrende • Kvist med siderende • - Siderenden løftes op ved kvistfronten • Fast underlag • Undertaget i èt niveau

29. GENNEMFØRINGER I IKKE TILGÆNGELIGT BANEVAREUNDERTAG Gennemføringer i banevareundertage har ofte vist sig at være mindre robuste eller utætte, primært fordi der ikke er fast underlag omring gennemføringen.

30. Fast underlag • - 400 mm på alle sider af gennemføringen • - Monteres i flugt med spæroverside • - Kanter affases • - Krydsfinerplader CE-mærket

31. Fast underlag • - 400 mm på alle sider af gennemføringen • - Monteres i flugt med spæroverside • - Kanter affases • - Krydsfinerplader CE-mærket • Rørkraver • - Zinkkrave mellem undertag og gennemføring • - Placeres i forhold til tagbeklædningen • - Afdækning af rørkrave – 100 mm overlæg og skrå overside

32. INSTALLATIONS-GENNEMFØRINGER I TILGÆNGELIGT BANEVAREUNDERTAG Ved tilgængelige gennemføringer i banevareundertage (skunkrum og hanebåndsloft), kan en løsning uden fast undertag accepteres, hvis gennemføringen udføres med en særlig gennemføringskrave.

33. Gennemføringens størrelse – højest Ø150 mm • - Er gennemføringen større end Ø150 mm, skal der udføres fast underlag og rørkrave. • Særlig gennemføringskrave – med over- og underdel • - Gennemføringskraven, der består af både over- og underdel, monteres i takt med oplægning af tagsten.

34. REPARATION AF UNDERTAG Det er vigtigt at sikre sig, at reparation af undertaget er muligt efter nærmere specificeret metode af undertagsproducenten.

35. Fast undertag • - Reparation uproblematisk • - Udvendig påklæbning/påsvejsning • - Skrå overside • - 100 mm overlæg

36. Fast undertag • - Reparation uproblematisk • - Udvendig påklæbning/påsvejsning • - Skrå overside • - 100 mm overlæg • Banevareundertag • - Ny undertagsbane i spærfagets bredde • - Demontering af taglægter og afstandslister

37. TAGLÆGTER Skal taget være sikkert at arbejde på, kræver det, at lægtningen er udført korrekt. Det er også en forudsætning for, at taget bliver tæt, holdbart og opnår det forventede udseende. Taglægterne skal fastgøres korrekt, da de er med til at stabilisere tagkonstruktionen. Er taglægterne ikke monteret korrekt, er der risiko for at hele taget kan løsne sig i stormvejr.

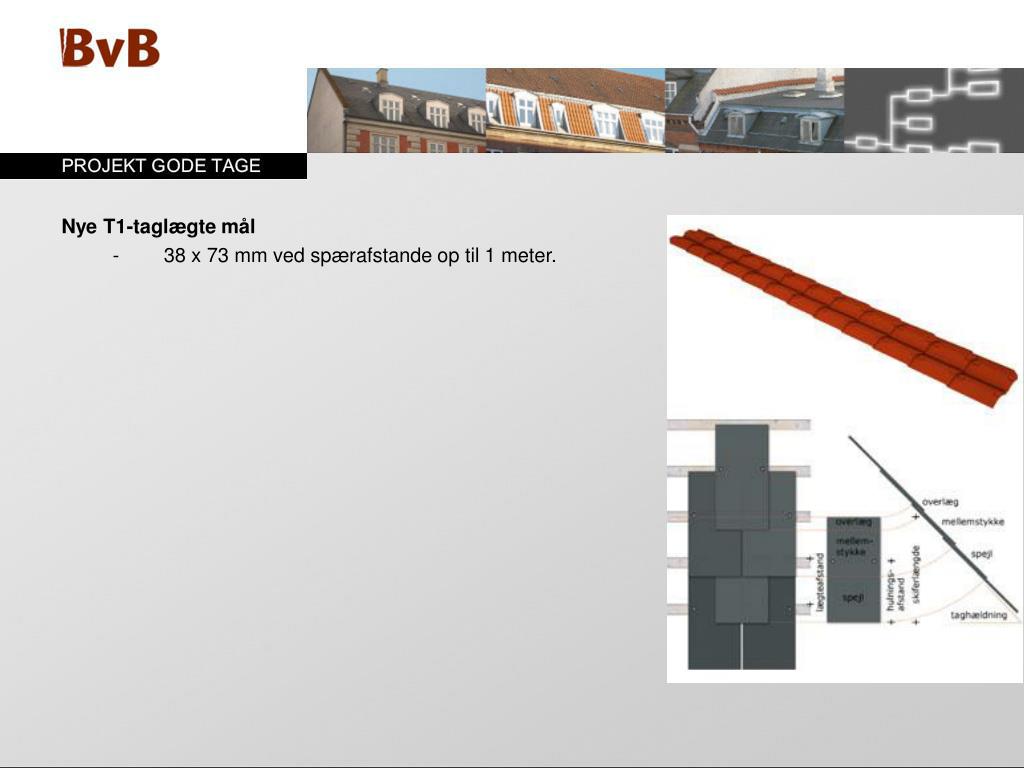

38. Nye T1-taglægte mål • - 38 x 73 mm ved spærafstande op til 1 meter.

39. Nye T1-taglægte mål • - 38 x 73 mm ved spærafstande op til 1 meter. • Bestemmelse af lægteafstand for teglsten • - Vejledende lægteafstande

40. Nye T1-taglægte mål • - 38 x 73 mm ved spærafstande op til 1 meter. • Bestemmelse af lægteafstand for teglsten • - Vejledende lægteafstande • Bestemmelse af lægteafstand for vingetagsten • - 24 stens metoden for vingetagsten • - Prøveoplægning • - Tæthed

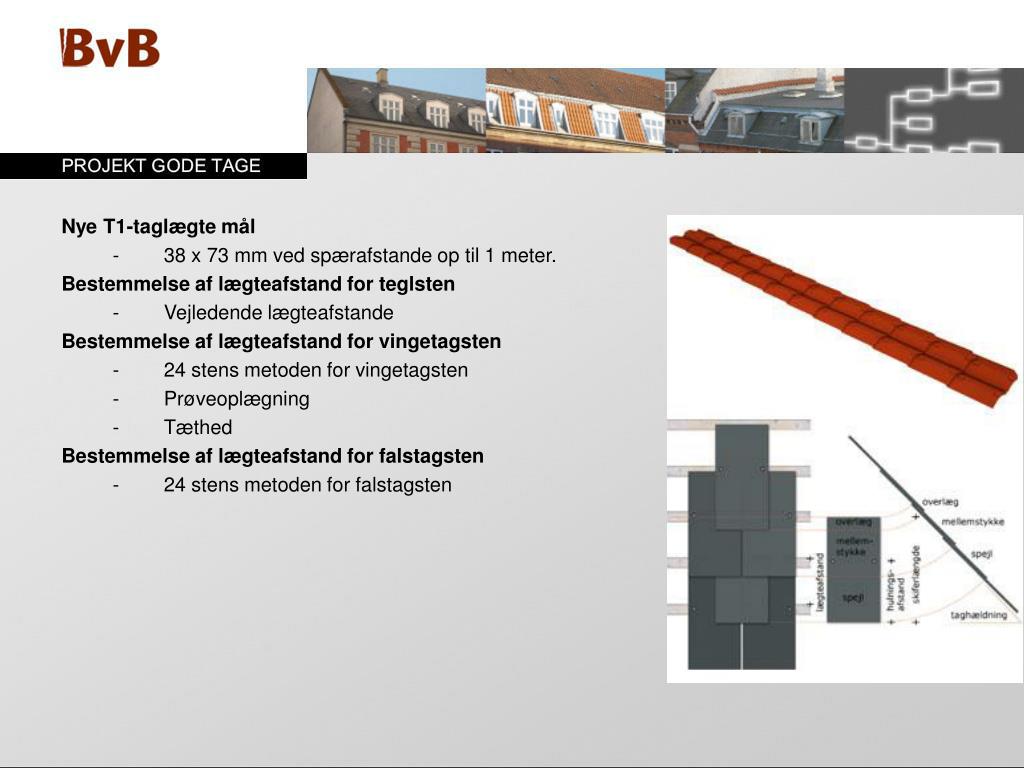

41. Nye T1-taglægte mål • - 38 x 73 mm ved spærafstande op til 1 meter. • Bestemmelse af lægteafstand for teglsten • - Vejledende lægteafstande • Bestemmelse af lægteafstand for vingetagsten • - 24 stens metoden for vingetagsten • - Prøveoplægning • - Tæthed • Bestemmelse af lægteafstand for falstagsten • - 24 stens metoden for falstagsten

42. Lægtestød • - Flækning af lægteender må ikke ske • - Sømning på skrå, mindst 25 mm fra lægteende • - Ved håndsømning skal forbores/anvendes lægtebeslag

43. Lægtestød • - Flækning af lægteender må ikke ske • - Sømning på skrå, mindst 25 mm fra lægteende • - Ved håndsømning skal forbores/anvendes lægtebeslag • Placering af lægtestød • - Lægter skal spænde over mindst 2 spærfag. • - Husbredder op til 10 meter - højst 3 lægtestød over hinanden på samme spær. Herefter forskydes mindst 2 spærfag. • - Husbredder fra 10 til 15 meter - højst 2 lægter lægtestød over hinanden på samme spær. Herefter forskydes mindst 2 spærfag. • - Husbredder over 15 meter - højst 1 lægtestød på samme spær. Herefter forskydes mindst 2 spærfag. • - Specielle regler for gavle og udhæng

44. VENTILERING OG ISOLERING Fugtskader i tagkonstruktioner opstår ofte, fordi varm rumluft i kolde perioder trænger ud i de yderste dele af tagkonstruktionen og kondenserer.

45. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm.

46. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm. • Ventilationsåbningernes areal – 1/500 • - Fordeles jævnt

47. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm. • Ventilationsåbningernes areal – 1/500 • - Fordeles jævnt • Tagfladens længde – højest 12 meter

48. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm. • Ventilationsåbningernes areal – 1/500 • - Fordeles jævnt • Tagfladens længde – højest 12 meter • Ventilationsåbningernes højde – mindst 10 mm.

49. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm. • Ventilationsåbningernes areal – 1/500 • - Fordeles jævnt • Tagfladens længde – højest 12 meter • Ventilationsåbningernes højde – mindst 10 mm. • Uventilerede områder - ventilationsstudse

50. Ventileret hulrum mellem isolering og undertag. • - Banevareundertag min. 70 mm. • - Fast undertag min. 50 mm. • Ventilationsåbningernes areal – 1/500 • - Fordeles jævnt • Tagfladens længde – højest 12 meter • Ventilationsåbningernes højde – mindst 10 mm. • Uventilerede områder - ventilationsstudse • Mineraluldens udvidelse • - Isoler med mindre tykkelse • - Fastholdelse af isoleringens overside
