  1. Синхронная передача звука по стандартной сети Ethernet с исключительно низким временем запаздывания (латентностью)

  2. Что такое EtherSound ? • Технология, запатентованная компанией Digigram, включая: • Протокол EtherSound • Встраиваемые модули EtherSound • Приборы EtherSound

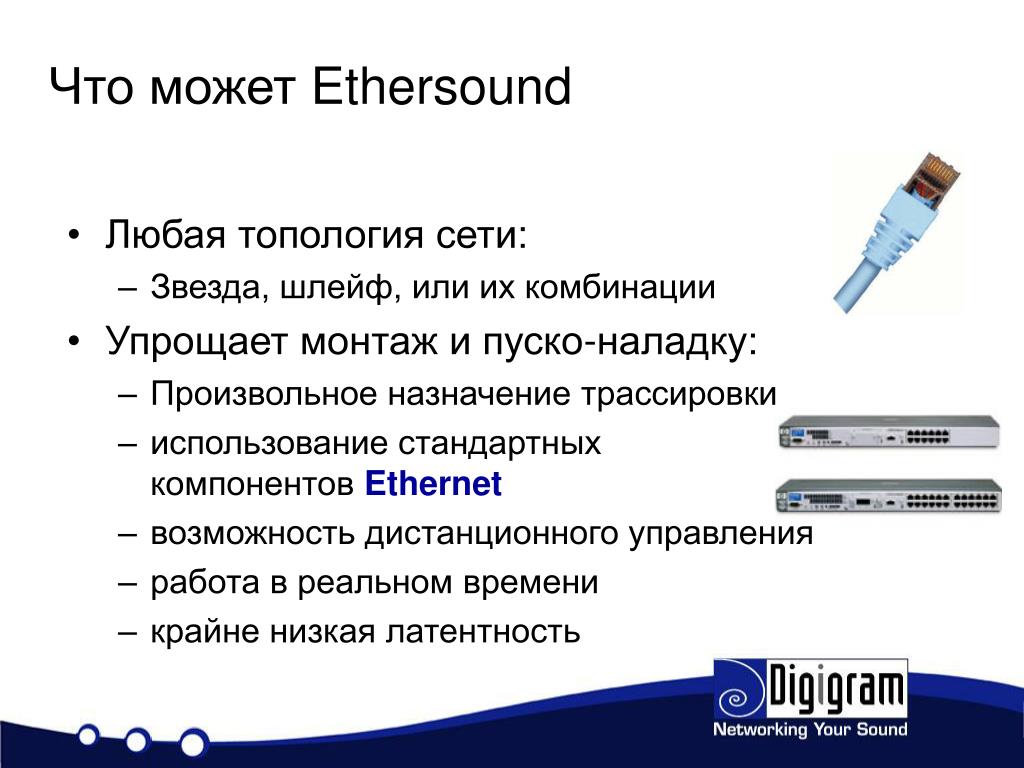

  3. Что может Ethersound • Любая топология сети: • Звезда, шлейф, или их комбинации • Упрощает монтаж и пуско-наладку: • Произвольное назначение трассировки • использование стандартных компонентов Ethernet • возможность дистанционного управления • работа в реальном времени • крайне низкая латентность

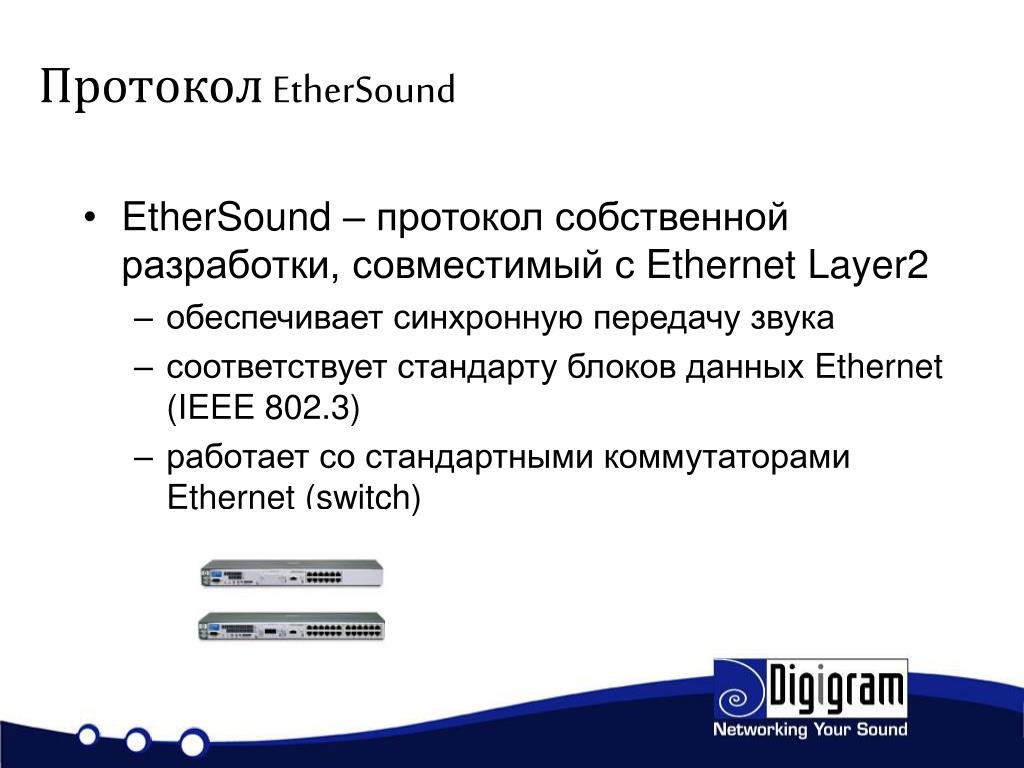

  4. Протокол EtherSound • EtherSound – протокол собственной разработки,совместимый с Ethernet Layer2 • обеспечивает синхронную передачу звука • соответствует стандарту блоков данных Ethernet (IEEE 802.3) • работает со стандартными коммутаторами Ethernet (switch)

  5. EtherSound ES-100 • Версия ES-100 передаёт со скоростью 100 Mbit/s в каждом блоке данных: • 1 «команду» • 2x64 звуковыхканалов - • 44.1/48 Кгц, 24 бита • управляющую информацию (768 Кбит/секзапись, 384 Кбит/секчтение) 100BaseTx networks

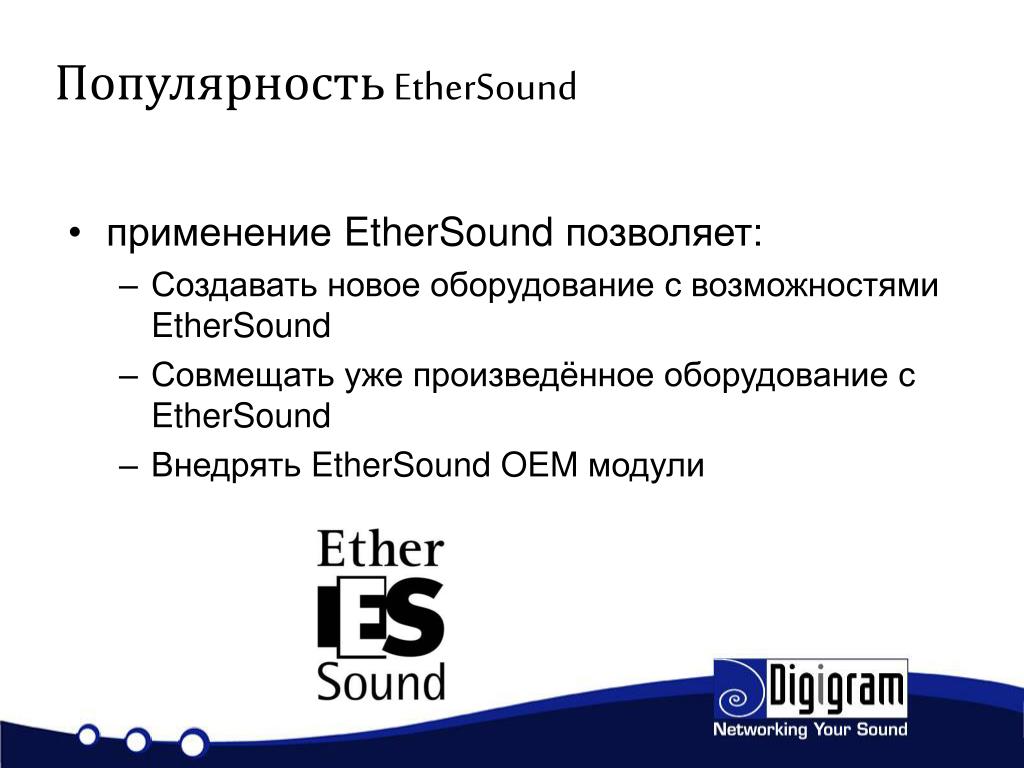

  6. Популярность EtherSound • применение EtherSound позволяет: • Создавать новое оборудование с возможностями EtherSound • Совмещать уже произведённое оборудование с EtherSound • Внедрять EtherSound OEM модули

  7. EtherSound Licensees … and others

  8. Топология «шлейф» (последовательное соединение) • передачи звука в сети EtherSound при последовательном соединении приборов происходит в обоих направлениях. • реверсивное управление осуществляется при любом способе подключения.

  9. Топология «звезда» • передачи звука в сети EtherSound при соединении «звездой» происходит по нисходящему потоку. • реверсивное управление осуществляется при любом способе подключения.

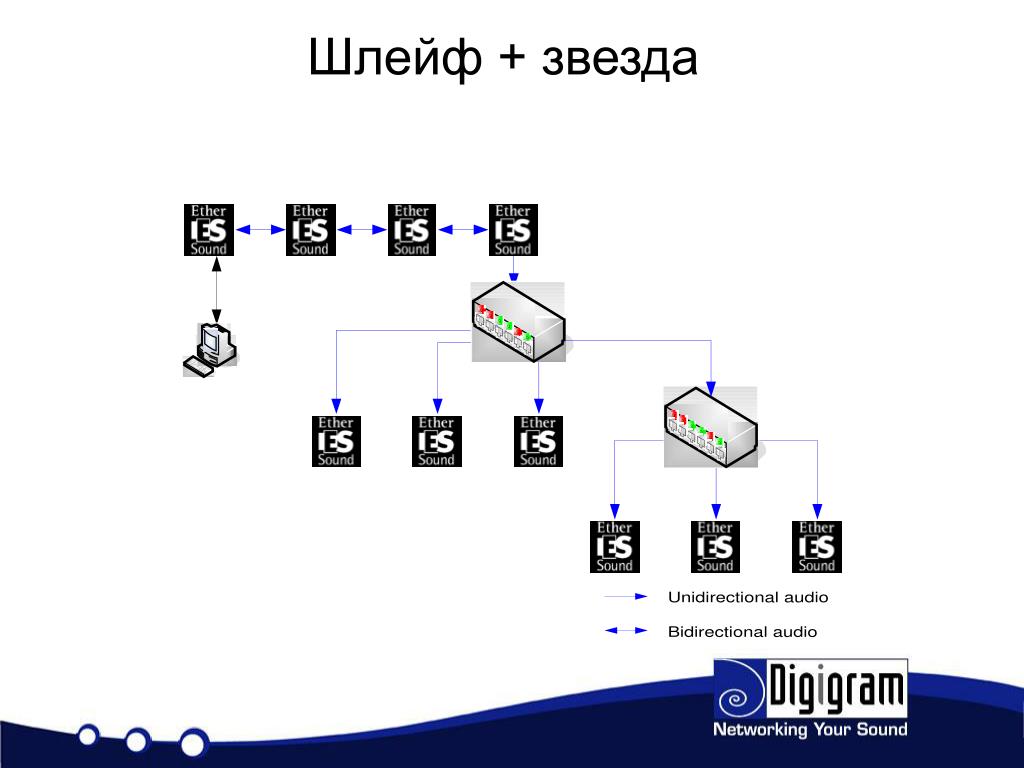

  10. Шлейф + звезда

  11. Двунаправленный режим

  12. Звезда из нескольких шлейфов • после коммутатора организуется новое звено двунаправленной шины

  13. Как работает EtherSound ES ES ведущее устройство 8 каналов звука IN 1 команда + 8 каналов звука IN OUT 1 команда + 8 каналов звука Ethernet до 64 каналов звука в каждом блоке данных ES 1 инструкция на блок данных ... ... ... ... ... ... Звук + инструкции чтения/записи ... ...

  14. ES ES Латентность в сети EtherSound, от входа до выхода 104 микросекунды(5 семплов при 48 kHz) Латентность в сети EtherSound Аналоговый вход аналоговый выход Приборы EtherSound Запаздываниеот аналогового входа до аналогового выхода 1.5-2 миллисекундынакапливается при конвертации в АЦП/ЦАП (2 x 0.6-1 мс)

  15. Управление сетью EtherSound Программа ES Control от Digigram

  16. Управление сетью EtherSound Программа ES-Monitor от Auvitran

  17. Управление сетью EtherSound

  18. Аналоговые интерфейсы EtherSound • ES8in : 8 линейных входов • ES8mic : 8 линейных/микрофонных входовс фантомным питанием 48В • ES8mic-CL : ES8mic с компрессором/лимитером на каждом входе • ES8out : 8 линейных выходов • ES220 : 2 линейных входа + 2 линейных выхода • ES220L : 2 линейных входаили 2 линейных выхода

  19. Digital EtherSound Products • ES881: 8 цифровых входов + 8 цифровых выходов • ES16161 : 16 цифровых входов + 16 цифровых выходов • ES1241 : 4 цифровых входа + 12 цифровых выходов

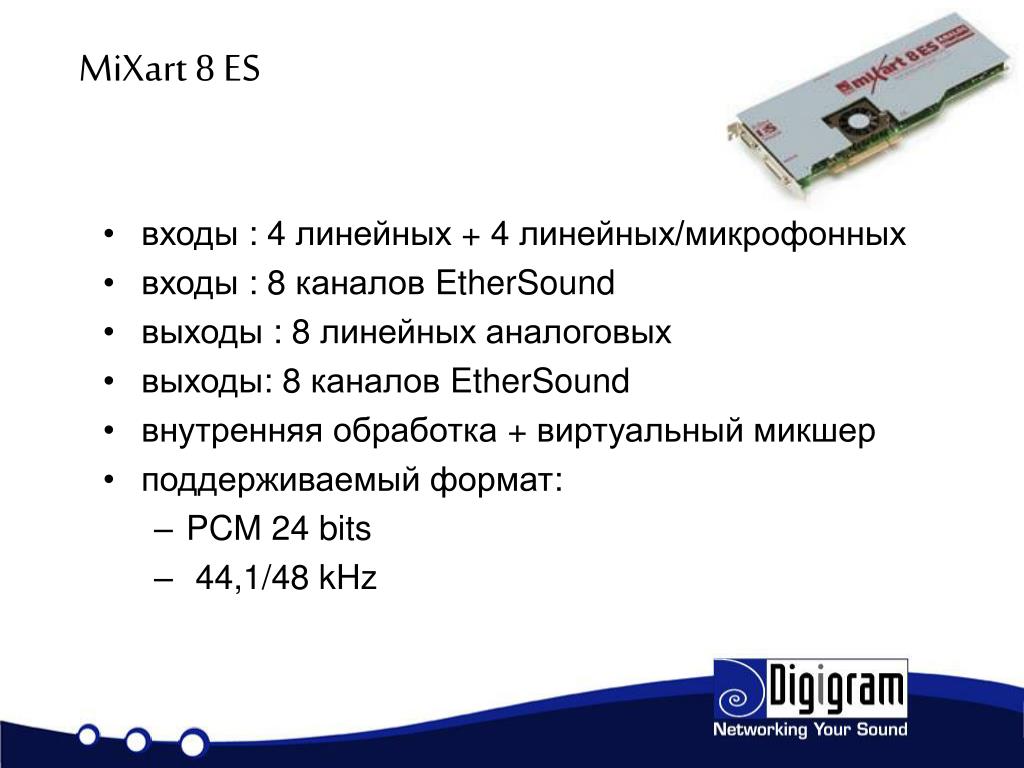

  20. MiXart 8 ES • входы : 4 линейных + 4 линейных/микрофонных • входы : 8 каналов EtherSound • выходы : 8 линейных аналоговых • выходы: 8 каналов EtherSound • внутренняя обработка + виртуальный микшер • поддерживаемый формат: • PCM 24 bits • 44,1/48 kHz

  21. LX6464ES • входы : 64 каналаEtherSound • выходы: 64 каналаEtherSound • вход Word Clock • поддерживаемый формат: • PCM 24 bits • 44,1/48/88,2/96/192 kHz • драйверы : DirectSound, Wave, ASIO

  22. EtherSound - внедрение ES-Giga • Разработана технология ES-Giga, обеспечивающая передачу по одному кабелю САТ6: • 2x256 звуковых каналов с разрешением24бит/48кгц • данные Ethernet объёмом до 100 Мбит/сек, для управления устройствами EtherSound или передачи незвуковой информации (например TCP/IP) • ES-Giga не отменяет ES-100. Новые разработки и выпуск приборов, их использующих, - большая разница!!!

  23. Создай свою сеть EtherSound!
