Pattern

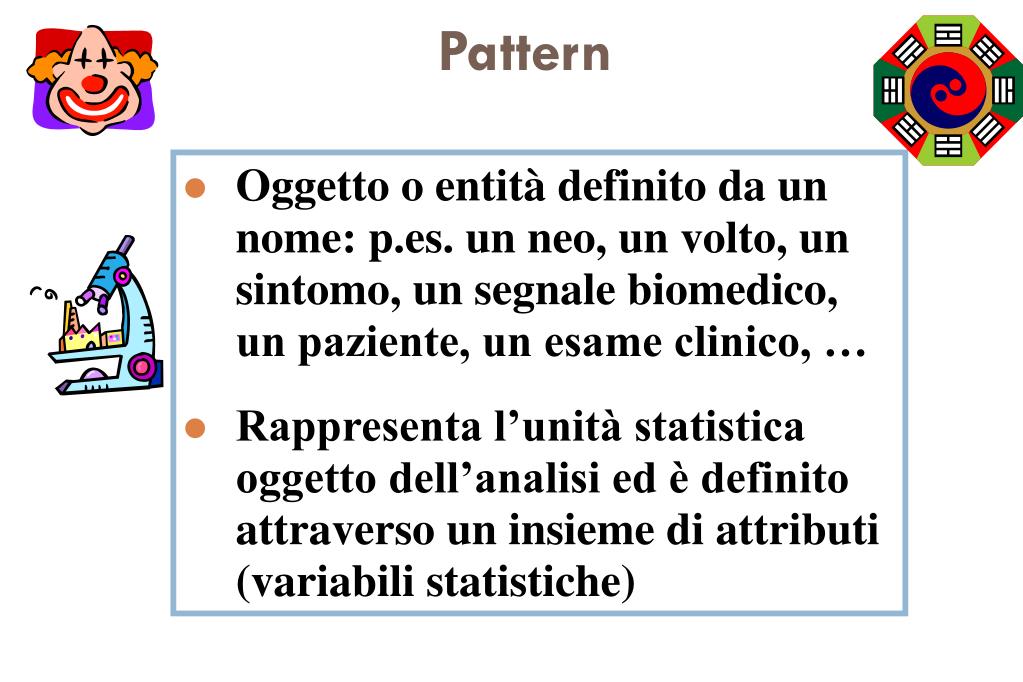

1. Pattern • Oggetto o entità definito da un nome: p.es. un neo, un volto, un sintomo, un segnale biomedico, un paziente, un esame clinico, … • Rappresenta l’unità statistica oggetto dell’analisi ed è definito attraverso un insieme di attributi (variabili statistiche)

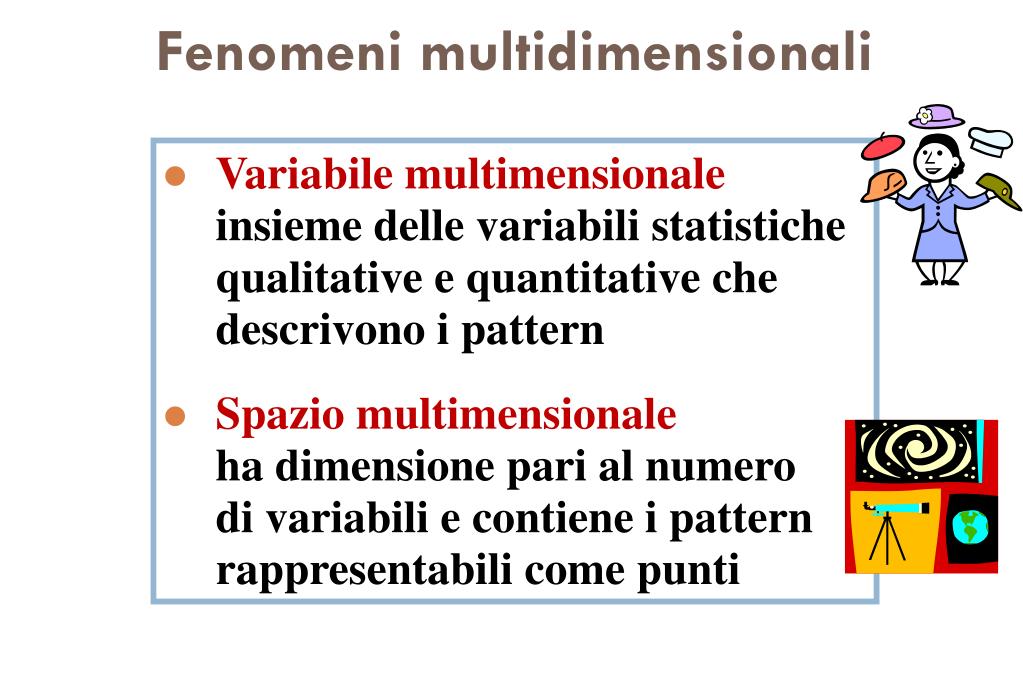

2. Fenomeni multidimensionali • Variabile multimensionale insieme delle variabili statistiche qualitative e quantitative che descrivono i pattern • Spazio multimensionale ha dimensione pari al numero di variabili e contiene i pattern rappresentabili come punti

3. Pattern recognition • Si traduce in italiano con “Riconoscimento di configurazioni”, ma è preferibile non tradurre “Pattern” • Individuazione (classificazione) di insiemi o gruppi di pattern con caratteristiche omogenee  cluster • Riguarda metodi di apprendimento supervisionato e non supervisionato

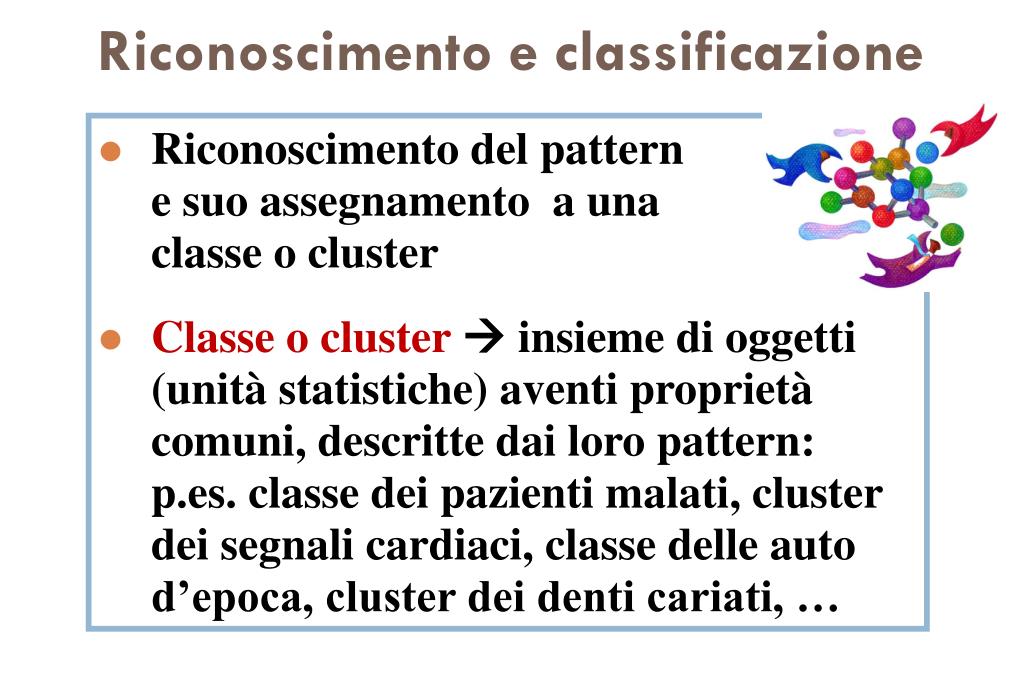

4. Riconoscimento e classificazione • Riconoscimento del pattern e suo assegnamento a una classe o cluster • Classe o cluster  insieme di oggetti (unità statistiche) aventi proprietà comuni, descritte dai loro pattern: p.es. classe dei pazienti malati, cluster dei segnali cardiaci, classe delle auto d’epoca, cluster dei denti cariati, …

5. Applicazioni biomediche e sanitarie • Valutazione del valore prognostico di test clinici • Scelta di opportune strategie sanitarie • Valutazione del significato diagnostico di un insieme di variabili cliniche • Individuazione di aspetti patologici • …

6. Cluster analysis • La cluster analisi è il nome generico attribuito a un largo insieme di metodi statistici orientati ad individuare gruppi in un campione di oggetti. Di solito i gruppi sono chiamati cluster. • Nella cluster analysis non è necessario conoscere a priori la struttura dei gruppi, cosicché essa rappresenta un attrattivo strumento esplorativo

7. Metodi di cluster analysis • Supervisionati il tipo dei cluster e il loro numero è definito dall’analista o progettista del modello • Non Supervisionati  i cluster sono identificati nello spazio delle variabili con procedure statistiche e/o algoritmi di raggruppamento basati sull’apprendimento da campioni

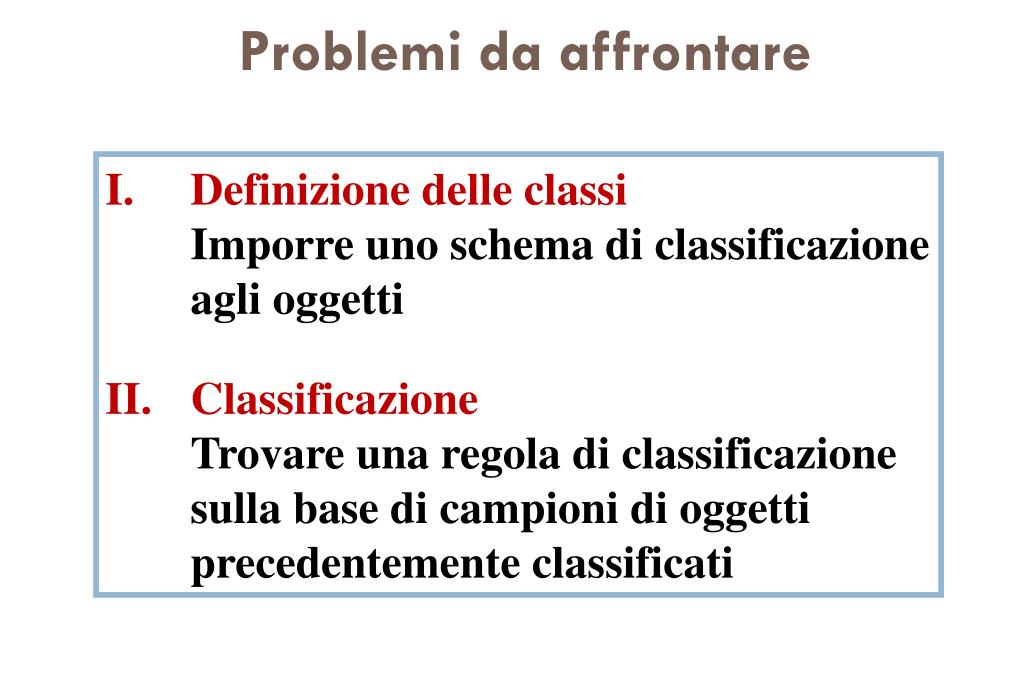

8. Problemi da affrontare Definizione delle classi Imporre uno schema di classificazione agli oggetti Classificazione Trovare una regola di classificazione sulla base di campioni di oggetti precedentemente classificati

9. Soluzione del I problemaDEFINIZIONE DELLE CLASSI • Il problema è immediatamente risolto se è disponibile una divisione degli oggetti in classi o le classi sono determinabili in modo empirico • Viceversa, si possono usare tecniche di cluster analysis non supervisionata: consentono di raggruppare oggetti in classi basandosi su misure di distanza o di similarità

10. Soluzione del II problema CLASSIFICAZIONE • L’esistenza di campioni classificati implica che esiste un possibile schema di classificazione • E’ quindi necessario estrarre questo schema e trasformarlo in una regola pratica di classificazione; giocano un ruolo fondamentale la scelta delle variabili in base al loro potere discriminante

11. Obiettivo matematico Trovare una funzione o una regola che rappresenti gli oggetti in un insieme di indici identificativi delle diverse classi Per alcuni problemi di classificazione la percezione umana può essere migliore dei classificatori quantitativi: p.es. riconoscimento del sesso dal volto o diagnosi di malignità di un neo In generale i classificatori quantitativi sono superiori all’uomo, specialmente quando gli oggetti non possono essere percepiti direttamente e sono rappresentati da dati numerici in forma tabellare

12. Schema di un sistemadiclassificazione PATTERN Pre-processing e feature extraction Informazioni: variabili, classi e dati empirici (campione di progetto) Assegnazione alla classe Classificazione Decisione

13. Metodi statistici e regole di classificazione VANTAGGI Sono oggettivi e possono essere ripetuti da altri Permettono di valutare le performance della regola di classificazione Permettono di misurare formalmente la dimensione relativa di ogni singola classe

14. Metodi statistici e regole di classificazione VANTAGGI Permettono di determinare quanto un particolare esempio sia rappresentativo della sua classe Permettono di stabilire quali sono gli aspetti di un oggetto che risultano più importanti per la sua classificazione Permettono di descrivere e testare le differenze fra le classi

15. Metodi statistici e regole di classificazionePROBLEMATICHE Scelta delle variabili (featureselection): standardizzazione, componenti principali, ... Scelta della misura di distanza o di similarità: distanza Euclidea, distanza di Mahalanobis, coefficiente di similarità di Gower, … Scelta del metodo di cluster: gerarchico o non gerarchico

16. Metodi statistici e regole di classificazione PROBLEMATICHE Analisi del potere di separazione della scelta finale delle variabili Scelta del metodo di classificazione: classificatore bayesiano, parametrico, non parametrico, logistico, rete neurale … Valutazione del classificatore: scelta del testing set, scelta del metodo di valutazione.

17. Misure di associazione tra oggettiMETRICHE Possono essere adottate diverse misure di distanza o coefficienti di similarità dipendentemente dal tipo di variabili con cui i pattern sono definiti Le funzioni distanza più sofisticate dal punto di vista matematico sono chiamate metriche. Le proprietà formali di una metrica sono: Sia E una rappresentazione simbolica di uno spazio di misura e siano X, Y e Z tre punti qualsiasi in E. Allora la funzione distanza D è una metrica se e solo se soddisfa le seguenti condizioni: D(X,Y) = 0 se e solo se X=Y D(X,Y)  0 per tutti gli X e Y in E D(X,Y) = D(Y,X) per tutti gli X e Y in E D(X,Y)  D(X,Z)+D(Y,Z) per tutti gli X, Y e Z in E

18. Distanze euclidea e di Mahalanobis Le metriche più utilizzate sono la distanza euclidea DEe la distanza di MahalanobisDM x(i), x(k)= vettori delle osservazioni i e k  = matrice di covarianza delle osservazioni T = operazione di trasposizione N.B. DM tiene conto delle mutue correlazioni tra variabili

19. Altre distanze o metriche La norma-p o distanza-p, Dp, tra due punti x(i) e x(k), detta anche distanza di Minkowski, è: Norma-1, detta di Manhattan Norma-, detta di Chebyshev N.B.La norma-2 coincide con la distanza euclidea  D2=DE

20. Coefficiente di similarità di Gower È una misura generale di associazione valida per variabili qualitative e quantitative G(i,k) = coefficiente di similarità di Gower tra i pattern i e k c(xj)(i,k)= misura di somiglianza tra i e k per la variabile xj w(xj)(i,k)= peso dicotomico: 0/1 = confronto insensato/sensato

21. Coefficiente di similarità di Gower TIPI DI VARIABILI xj quantitativa G(i,k)= coefficiente di similarità di Gower tra i pattern i e k Rj= campo di variazione  Rj = xj(max) - xj(min) xj dicotomica xj politomica se xj(i) = 0 e xj(k) = 0, c e w possono essere posti a 0 o a 1 w=0, solo se xj(i) o xj(k) mancante

22. Cluster analysis senza supervisore • Tecniche gerarchiche Si suddividono in agglomerative o divisive: la fusione/divisione tra gruppi avviene a diversi livelli dando luogo a una struttura ad albero • Tecniche non gerarchiche Il numero di gruppi è deciso a priori

23. Dendogramma Rappresentazione grafica ad albero dei raggruppamenti gerarchici

24. Metodi gerarchici agglomerativi Data una misura di distanza D(i-j) tra due punti generici i e j, due cluster, p e q, sono aggregati considerando la loro distanza D(p-q), valutata con diversi metodi: Metodo single-link  Metodo complete-link  Metodo average-link  Metodo Ward (m = punto medio)  (minimo incremento degli scarti quadratici entro gruppi) Metodo del baricentro o centroide(mp,mq = baricentri dei due cluster) 

25. Metodo gerarchico del legame singolo In un contesto unidimensionale il metodo agglomerativo del single-link è molto semplice e può essere descritto come segue: Ordinamento delle osservazioni in ordine crescente: ogni osservazione è trattata come un gruppo con un solo membro Esame di tutte le coppie di gruppi adiacenti per trovare i due più vicini tra loro, considerando la distanza tra i loro membri più vicini Ripetizione del passo 2 fino a quando non vi è un solo gruppo

26. Metodo gerarchico del legame singolo ESEMPIO IN 2 DIMENSIONI Dendrogramma x2 Distanza tra gruppi 7 * 6 * 5 * * 4 2 * * Nodi terminali 7 6 4 5 2 1 3 * 1 3 x1

27. Metodo non gerarchico k-means Il numero k di gruppi deve essere noto a priori I cluster si formano con la seguente procedura iterativa, non lineare: Scelta di un punto iniziale per ognuno dei k cluster Attribuzione di ogni caso al cluster più vicino Calcolo del vettore delle medie (centroide) per ciascuno dei cluster formati al passo 2 Ripetizione dei passi 2 e 3 finché i centroidi non cambiano più N.B.Il metodo è influenzato dalla scelta dei punti iniziali

28. Metodo non gerarchico k-means Scegliendo una metrica euclidea il metodo converge Minimizza la seguente funzione (erroreentro-cluster): xij= caso i-mo del j-mo cluster mj, nj= media, numerosità del j-mo cluster L’algoritmo ha complessità O(n*k*I*d) n = numero dei punti I = numero iterazioni d = numero variabili (dimensione) N.B.Sebbene I non possa essere stabilito a priori, in pratica l’algoritmo converge dopo pochissimi passi, tipicamente < 5-6

29. Metodo non gerarchico k-means Esempio con n = 10, d = 2 e k = 2 Passo 4. Passo 1. Passo 2. Passo 3. Gruppo A Gruppo B * *

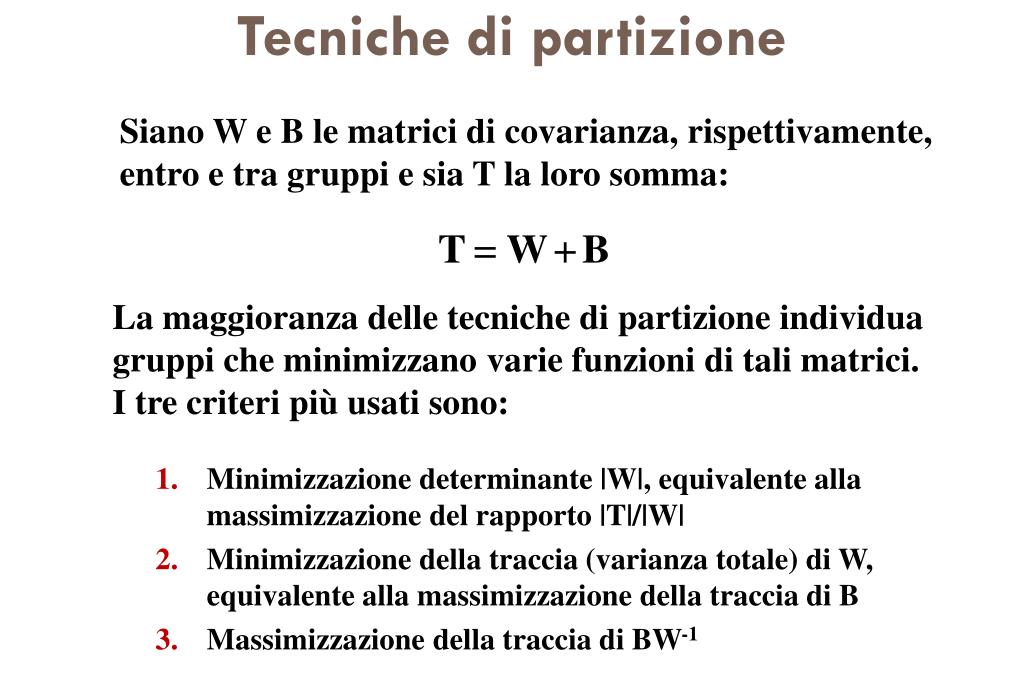

30. Tecniche di partizione Siano W e B le matrici di covarianza, rispettivamente, entro e tra gruppi e sia T la loro somma: La maggioranza delle tecniche di partizione individua gruppi che minimizzano varie funzioni di tali matrici. I tre criteri più usati sono: Minimizzazione determinante |W|, equivalente alla massimizzazione del rapporto |T|/|W| Minimizzazione della traccia (varianza totale) di W, equivalente alla massimizzazione della traccia di B Massimizzazione della traccia di BW-1

31. Metodi non supervisionatiCONSIDERAZIONI FINALI • La prima tecnica di partizione (minimo di |W|) isola gruppi con variabili molto correlate al loro interno  autovalori bassi • I metodi basati sulla traccia di W dipendono dall’unità di misura delle variabili. • Il numero di cluster può essere scelto a priori o cambiato durante l’analisi • Tecniche iterative non lineari  molti minimi, la soluzione dipende dalla condizione iniziale • Si arriva a una partizione in gruppi del set iniziale anche se esso ha una distribuzione multinormale

32. Metodi non supervisionatiCONSIDERAZIONI FINALI • La forma dei cluster dipende dalla tecnica usata: p.es. il single-link trova cluster a catena, i metodi di partizione basati sulla traccia di W formano cluster ipersferici, quelli basati sul determinante formano cluster tutti della stessa forma  esistono perciò molti aggiustamenti • È bene eseguire più tipi di cluster analisi, studiarne la stabilità, confrontare i risultati, decidere quali scartare/conservare  analisi esplorativa • In generale, le tecniche di cluster devono essere accompagnate da un’analisi esperta in grado di giudicare criticamente i risultati alla luce della competenza ed esperienza nel campo in cui l’analisi è condotta. • È utile studiare statisticamente i gruppi formati per esempio tramite analisi descrittive

33. Classificatori supervisionati • Metodi statistici, modelli matematici, algoritmi, alberi decisionali, ecc., che assegnano pattern a classi predeterminate, cioè definite a priori • Effettuano pattern recognition ed eventualmente prendono una decisione • Il problema centrale è quello di assegnare un oggetto (caratterizzato da un insieme di n variabili) in una classe nota

34. Classificazione di lesioni cutanee attraverso dermoscopia digitale Classificazione con supervisore: 2 classi Lo scopo è quello di diagnosticare le lesioni cutanee come nei o melanomi Neo benigno Melanoma

35. Scelta variabili e acquisizione dati Informazioni a priori: scelta di d variabili utili a fini diagnostici Dati empirici: campione di n esempi utilizzato per costruire il classificatore • Geometria: area, perimetro, diametri massimo e minimo, circolarità, frattalità dei bordi … • Colore: quantità di rosso/blu/verde lesione e cute … • Tessitura: contrasto, entropia … • Isole di colore: disomogeneità, sbilanciamenti e concentrazioni locali o periferiche di colore …

36. Pre-processing e feature extraction • Invece di utilizzare le variabili nella loro forma originale, esse possono essere convenientemente trasformate per: • introdurre importanti informazioni a priori; • codificare variabili qualitative e discrete; • rendere adimensionali le variabili quantitative per poterle confrontare tra loro; • trattare i dati parzialmente mancanti; • sceglierne un sottinsieme ottimale per ridurre la dimensionalità del fenomeno e filtrare gli errori statistici.

37. Codifica variabili qualitative In generale, la codifica di variabili qualitative deve tener conto del problema in esame, ma ricorrendo a una codifica di tipo binario si risolvono molti dei problemi connessi con la natura delle variabili Codifica dummy: n categorie n-1 bit Es.: variabile = gruppo sanguigno (n=4)

38. Standardizzazione Rende le variabili quantitative adimensionali in modo da poterle gestire nell’ambito multivariato i= media campionaria della variabile xi i= deviazione standard campionaria della variabile xi N = numerosità campionaria N.B. Le nuove variabili zi (i=1,2,…,d) hanno media nulla e varianza (deviazione standard) unitaria

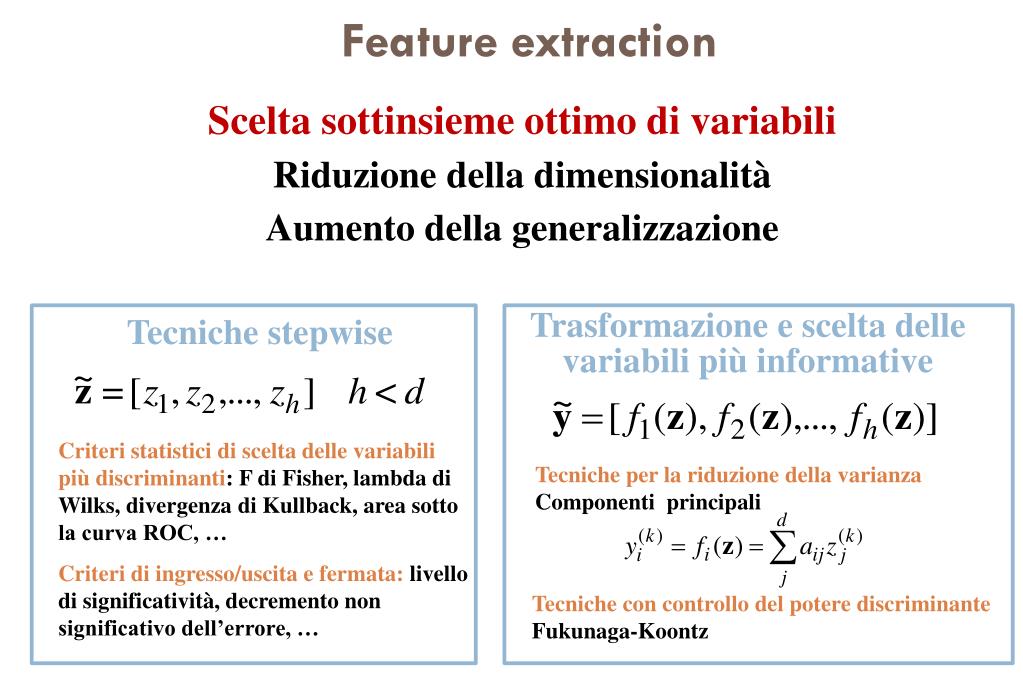

39. Featureextraction Scelta sottinsieme ottimo di variabili Riduzione della dimensionalità Aumento della generalizzazione Trasformazione e scelta delle variabili più informative Tecniche stepwise Criteri statistici di scelta delle variabili più discriminanti: F di Fisher, lambda di Wilks, divergenza di Kullback, area sotto la curva ROC, …Criteri di ingresso/uscita e fermata: livello di significatività, decremento non significativo dell’errore, … Tecniche per la riduzione della varianza Componenti principali Tecniche con controllo del potere discriminante Fukunaga-Koontz

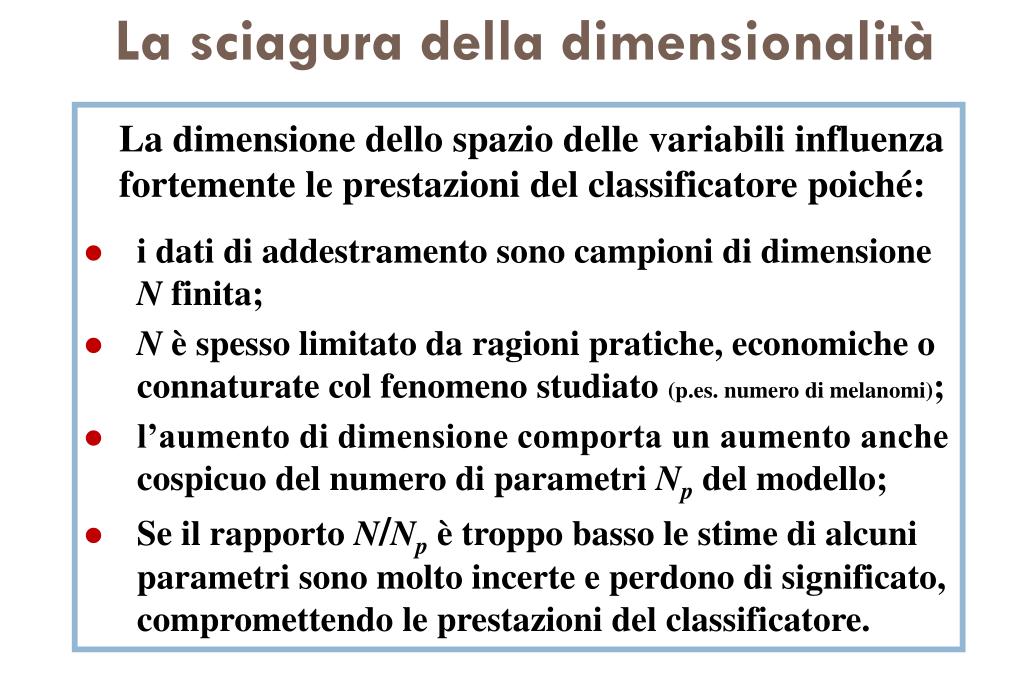

40. La sciagura della dimensionalità • La dimensione dello spazio delle variabili influenza fortemente le prestazioni del classificatore poiché: • i dati di addestramento sono campioni di dimensione N finita; • N è spesso limitato da ragioni pratiche, economiche o connaturate col fenomeno studiato (p.es. numero di melanomi); • l’aumento di dimensione comporta un aumento anche cospicuo del numero di parametri Np del modello; • Se il rapporto N/Np è troppo basso le stime di alcuni parametri sono molto incerte e perdono di significato, compromettendo le prestazioni del classificatore.

41. Progetto del modello di classificazione Stima del rischio sanitario Probabilità di evento sanitario sfavorevole (p.es. diagnosi di melanoma, M) condizionata alle informazioni contenute nelle variabili scelte e nei dati campionari Metodi non bayesiani Metodi bayesiani Stima diretta della probabilità diagnostica Regressione logistica Reti neurali artificiali K-nearest-neighbour Algoritmi genetici Uso del teorema di Bayes

42. Classificatori a punteggio intero Scoringmodel Invece di stimare la probabilità dell’evento sanitario sfavorevole valutano il rischio attraverso una scala discreta di n valori interi positivi si (i = 0, 1, 2, ..., n)che includono lo zero per rappresentare il rischio nullo d= numero di variabili si= punteggio intero associato all’i-ma variabile xi λi = coefficiente binario 0/1  rischio basso/alto (cut-off su xi) Alcuniderivanodallasemplificazionedimodelliprobabilisticiarrotondandoiloroparametriall’interopiùvicino Utili in ambienteclinico: pratici, non richiedono computer; non distolgonomedici e operatorisanitaridadiagnosi e cura.

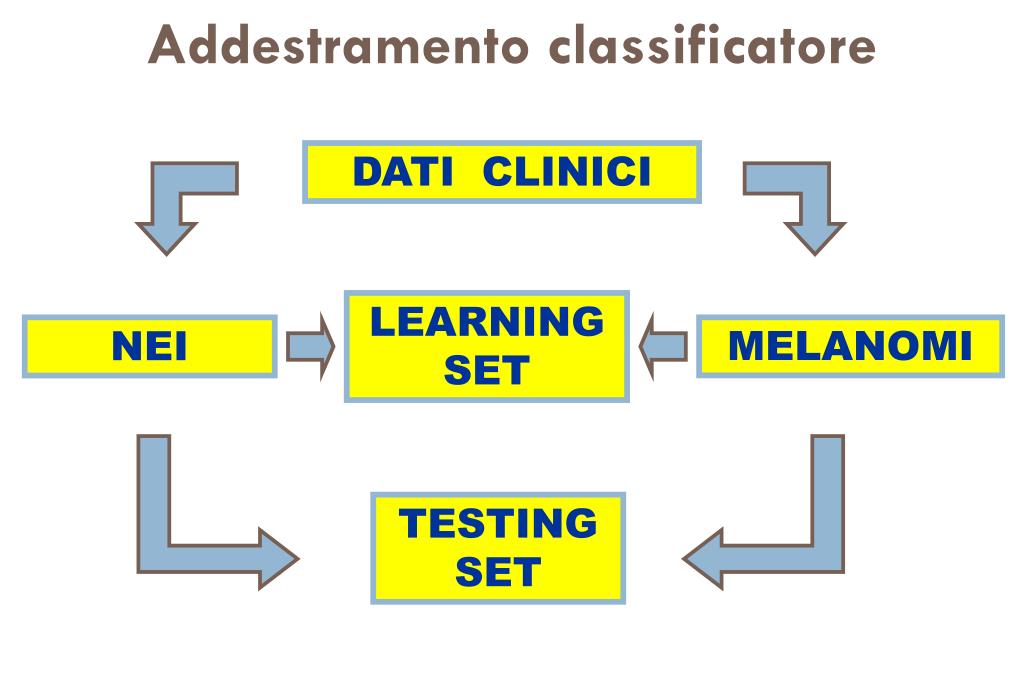

43. Addestramento classificatore DATI CLINICI LEARNINGSET MELANOMI NEI TESTINGSET

44. Bias e varianza Learning set Testing set Bias elevato Varianza elevata Bias e varianza minimizzate ERRORE DI MODELLO ERRORE STATISTICO x2 x1

45. Complessità e Generalizzazione • Generalizzazione: capacità del classificatore di mantenere le stesse prestazioni anche su nuovi dati • Compromesso ottimo tra bias e varianza • Modello né troppo semplice, né troppo complesso • Principio del rasoio di Occam (William of Occam, XIV sec.): la metafora del rasoio esprime l’idea dell’opportunità metodologica di eliminare con tagli di lama e mediante approssimazioni successive le ipotesi troppo complesse ed inutili per la spiegazione del fenomeno

46. overfitting good fit underfitting Tipi di modelli e generalizzazione x melanomi nei Blue content Area (mm2)

47. Underfitting e Overfitting • Underfitting: l’errore di modello (bias) può essere ridotto, utilizzando modelli di tipo più sofisticato o aumentando la complessità degli stessi, p.es. con un aumento del numero di parametri • Overfitting: il modello è troppo complesso, stima anche gli errori campionari, memorizza i dati del learning set invece di apprendere le regole sottostanti, perde capacità predittiva, aumenta la varianza

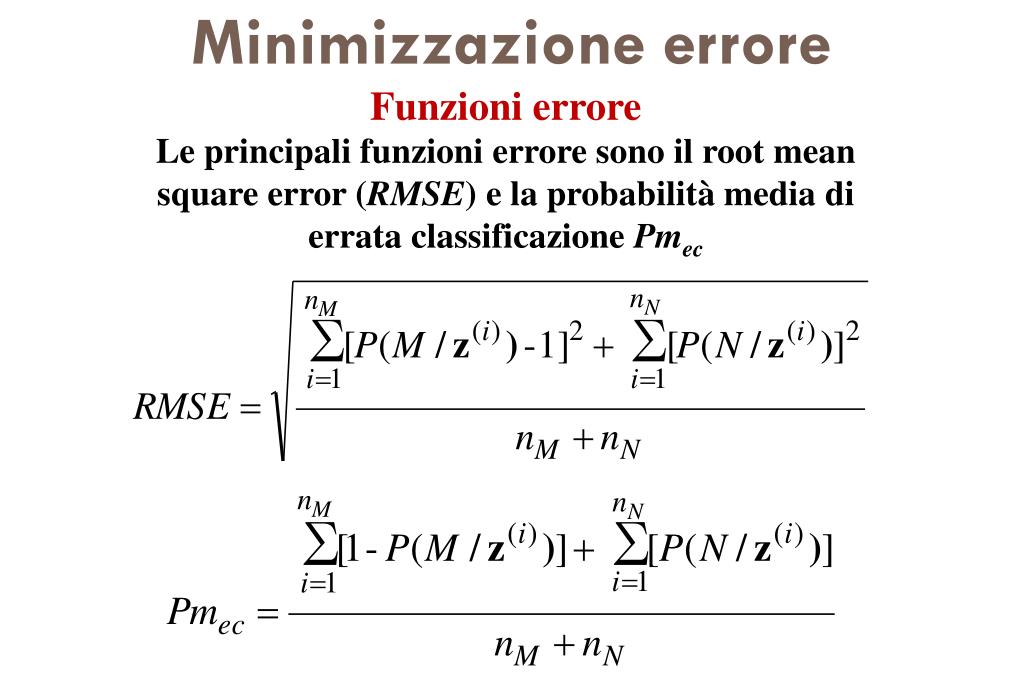

48. Minimizzazione errore Funzioni errore Le principali funzioni errore sono il rootmeansquareerror (RMSE) e la probabilità media di errata classificazione Pmec

49. Training= N-1 Testing set Testing set Testing set Testing set Testing set Training set Training set Training set Training set Testing = 1 Testing = 1 Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Training set Controllo dell’overfitting Il miglior modello è quello che minimizza l’errore sui dati di learning, mantenendo lo stesso errore sui dati di testing Tecniche di cross-validazione Una parte dei dati viene efficientemente usata per controllare il potere di generalizzazione del modello Metodo di rotazione k-fold k=5 Metodo leave-one-out k=N

50. Regolarizzazione Un diverso tipo di approccio per controllare complessità e generalizzazione è quello di introdurre un termine di penalizzazione all’errore da minimizzare = parametro di controllo del termine di regolarizzazione  L’overfitting introduce forti oscillazioni, con regioni di ampia curvatura. Conviene allora introdurre una penalizzazione sulla derivata seconda (smoothing). P.es., nel caso semplice dellafunzione di regressione y(x) si ha:
