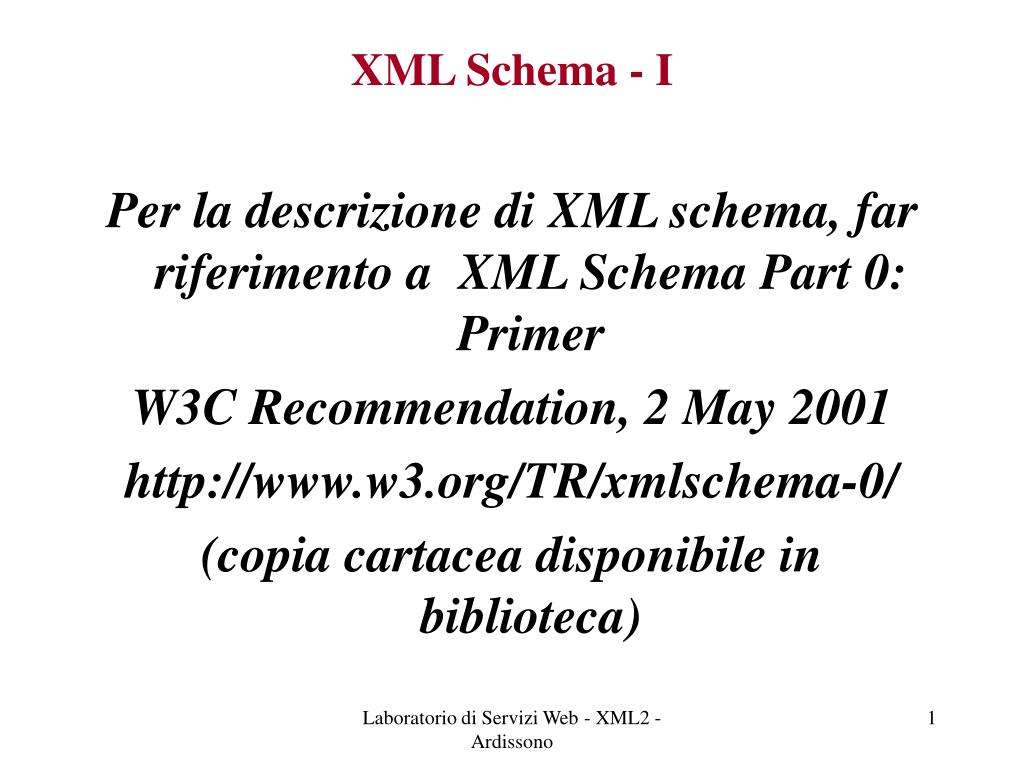

  1. XML Schema - I Per la descrizione di XML schema, far riferimento a XML Schema Part 0: Primer W3C Recommendation, 2 May 2001 http://www.w3.org/TR/xmlschema-0/ (copia cartacea disponibile in biblioteca) Laboratorio di Servizi Web - XML2 - Ardissono

  2. XML Schema - II Sintassi per specifica di struttura di documenti XML (documenti, strutture dati, ontologie, ...) • più recente di DTD, specifica grammatica per rappresentazione di documenti XML • specifica struttura dei dati • specifica tipo del contenuto dei dati • DTD specifica struttura dati, ma non contenuto • <!ELEMENT price (#PCDATA)> • <price>6.90</price> • <price>ciao</price> OK!!!! PCDATA!!!! Laboratorio di Servizi Web - XML2 - Ardissono

  3. XML Schema - III • definizione struttura di elementi dei documenti • tipi semplici (tipi XML built-in e derivati) • tipi complessi (definiti combinando tipi semplici) • permette di specificare elementi del documento necessari, opzionali, … • XML schema è un documento XML, di estensione .xsd (W3C) o .xml (Microsoft) • Es: coffeeOrder.xsd definisce struttura di documenti XML che descrivono ordini di caffè • NB: esistono proposte di standard di rappresentazione da parte di Microsoft, W3C e altri. Noi vediamoW3C Laboratorio di Servizi Web - XML2 - Ardissono

  4. address.xsd <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name=“billTo" type=“Address"/> <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="street" type="xsd:string"/> <xsd:element name="city" type="xsd:string"/> </xsd:sequence> <xsd:attribute name="country" type="xsd:string"/> </xsd:complexType> <billTo country="Italy"> <street>123 via Po</street> <name>Paolo Bianchi</name> <city>Torino</city> </billTo> <?xml version="1.0"?> <billTo country="Italy"> <name>Paolo Bianchi</name> <street>123 via Po</street> <city>Torino</city> </billTo> Laboratorio di Servizi Web - XML2 - Ardissono

  5. Esempio di documento - coffeeOrd.xml <?xml version="1.0"?> <coffeeOrder orderDate="1999-10-20"> <billTo country="Italy"> <name>Paolo Bianchi</name> <street>123 via Po</street> <city>Torino</city> </billTo> <items> <itempartNum="242-NO" > <coffeeName>Lavazza Oro</coffeeName> <quantity>5</quantity> <price>19.99</price> </item> <item partNum="242-MU" > <coffeeName>Nescafe</coffeeName> <quantity>3</quantity> <price>19.98</price> </item> </items> </coffeeOrder> Laboratorio di Servizi Web - XML2 - Ardissono

  6. coffeeOrder.xsd - I XML namespace Dichiarazione elemento XML <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="coffeeOrder" type="CoffeeOrderType"/> <xsd:complexType name="CoffeeOrderType"> <xsd:sequence> <xsd:element name="billTo" type="Address"/> <xsd:element name="items" type="Items"/> <xsd:element name=”comment" type=”xsd:string” minOccurs= ”0"/> </xsd:sequence> <xsd:attribute name="orderDate" type="xsd:date"/> </xsd:complexType> Dichiarazione di tipo di dati complesso: sequenza di elementi fissa, simile a record dei linguaggi di programmazione Dichiarazione attributo di elementi di tipo CoffeeOrderType Laboratorio di Servizi Web - XML2 - Ardissono

  7. coffeeOrder.xsd - II <billTo country="Italy"> <name>Paolo Bianchi</name> <street>123 via Po</street> <city>Torino</city> </billTo> <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="street" type="xsd:string"/> <xsd:element name="city" type="xsd:string"/> </xsd:sequence> <xsd:attribute name="country" type="xsd:string"/> </xsd:complexType> • elementi del complexType sono obbligatori • elementi devono apparire nei documenti nell’ordine specificato dal complexType • complexType definibili a partire da simpleType e altri complexTypes (es: CoffeeOrderType usa Address, date, ...) • attributi possono solo essere di tipo simpleType Laboratorio di Servizi Web - XML2 - Ardissono

  8. coffeeOrder.xsd - III Sequenza di elementi variabile: contiene almeno un item <xsd:complexType name="Items"> <xsd:sequence> <xsd:element name="item" minOccurs="1" maxOccurs="unbounded"> <xsd:complexType> <xsd:sequence> <xsd:element name="coffeeName" type="xsd:string"/> <xsd:element name="quantity"> <xsd:simpleType> <xsd:restriction base="xsd:positiveInteger"> <xsd:maxExclusive value="100"/> </xsd:restriction> </xsd:simpleType> </xsd:element> <xsd:element name="price" type="xsd:decimal"/> </xsd:sequence> <xsd:attribute name="partNum" type="xsd:string" use="required"/> </xsd:complexType> </xsd:element> </xsd:sequence> </xsd:complexType> </xsd:schema> Dichiarazione anonymous di un tipo di dato complesso <item partNum="242-MU" > <coffeeName>Nescafe</coffeeName> <quantity>3</quantity> <price>19.98</price> </item> Laboratorio di Servizi Web - XML2 - Ardissono

  9. coffeeOrder.xsd - IV Dichiarazione anonymous di tipo di dato semplice <xsd:complexType> <xsd:sequence> <xsd:element name="coffeeName" type="xsd:string"/> <xsd:element name="quantity"> <xsd:simpleType> <xsd:restriction base="xsd:positiveInteger"> <xsd:maxExclusive value="100"/> </xsd:restriction> </xsd:simpleType> </xsd:element> <xsd:element name="price" type="xsd:decimal"/> </xsd:sequence> <xsd:attribute name="partNum" type="xsd:string" use="required"/> </xsd:complexType> </xsd:element> </xsd:sequence> </xsd:complexType> Dichiarazione di attributo necessario Laboratorio di Servizi Web - XML2 - Ardissono

  10. Vincoli di occorrenza di elementi e attributi • specificano min e max occorrenze di elementi. Es: <xsd:complexType name=”AnnotatedOrder"> <xsd:sequence> ... <xsd:element name=”comment" type=”xsd:string” minOccurs= ”0"/> </xsd:sequence> <xsd:attribute name="orderDate" type="xsd:date"/> </xsd:complexType> • Se non specificati, minOccurs=maxOccurs=1 • <xsd:element name=”comment" type=”xsd:string” minOccurs= ”0”maxOccurs= ”3"/> • Per attributi, minOccurs >= 0; maxOccurs =1 Elemento opzionale Laboratorio di Servizi Web - XML2 - Ardissono

  11. Attributi: Valori di default • Specificano valore assunto da attributo quando non specificato in documento XML. Es: <xsd:complexType name="Address"> …. <xsd:attribute name="country" type="xsd:string” minOccurs=”0” default=“Italy”/> </xsd:complexType> • Si può specificare valore di default per i soli attributi opzionali Laboratorio di Servizi Web - XML2 - Ardissono

  12. Attributi: Valori fissi • Impongono valore fisso: se attributo specificato in documento XML, deve avere quel valore. Se omesso, valore associato automaticamente ( attributo opzionale) <xsd:complexType name="Address"> ... <xsd:attribute name="country" type="xsd:string” fixed=“Italy”/> </xsd:complexType> • Default value e fixed values sono mutuamente esclusivi Laboratorio di Servizi Web - XML2 - Ardissono

  13. Tipi di dati semplici (simpleType) - I • Tutti i tipi XML base (string, float, date, …) • Tipi derivati da tipi built-in e derivati stessi • per restrizione <xsd:simpleType name=”MyInteger"> <xsd:restriction base=“xsd:integer”> <xsd:minInclusive value=”0"/> <xsd:maxInclusive value=”9"/> </xsd:restriction> </xsd:simpleType> • per enumerazione <xsd:simpleType name=”Città"> <xsd:restriction base=“xsd:string”> <xsd:enumeration value=”Torino"/> <xsd:enumeration value=”Milano"/> <xsd:enumeration value=”Venezia"/> </xsd:restriction> </xsd:simpleType> Si possono anche fare restrizioni per pattern (espressioni regolari) Laboratorio di Servizi Web - XML2 - Ardissono

  14. Tipi di dati semplici (simpleType) - II • Liste di elementi di tipi semplici (NON di complessi o di altre liste) <xsd:element name=”lista" type=”MyListType"/> <xsd:simpleType name=”MyListType"> <xsd:list itemType=“xsd:myInteger”> </xsd:simpleType> • Si può specificare lunghezza fissa, minima, massima della lista, mediante restrizione <xsd:simpleType name=”SeiNumeri"> <xsd:restriction base=“MyListType”> <xsd:length value=“6”> </xsd:restriction> </xsd:simpleType> <lista>0 3 2 8 9 6 7 2 4 1</lista> Facets: length minLength maxLength Laboratorio di Servizi Web - XML2 - Ardissono

  15. Tipi di dati complessi (complexType) - I <prezzo valuta=”EUR”>35,7</prezzo> • Estensioni di tipi semplici (associo attributi a tipi semplici) <xsd:element name=”prezzo"/> <xsd:complexType> <xsd:simpleContent> <xsd:extension base=“xsd:decimal”> <xsd:attribute name=”valuta" type="xsd:string”/> </xsd:extension> </xsd:simpleContent> </xsd:complexType> </xsd:prezzo> • Tipi complessi vuoti (senza elementi, solo attributi) <xsd:element name=”prezzo" type=”InternationalPrice"/> <xsd:complexType name=”InternationalPrice"> <xsd:attribute name=”valuta" type="xsd:string”/> <xsd:attribute name=”valore" type="xsd:decimal”/> </xsd:complexType> <prezzo valuta=”EUR” valore=“35,7”/> Laboratorio di Servizi Web - XML2 - Ardissono

  16. Tipi di dati complessi - II Gli elementi di choice sono mutuamente esclusivi nei documenti XML • Raggruppamento di elementi: sequence e choice <xsd:element name=”billTo" type=”Address"/> /> <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> ... <xsd:choice> <xsd:element name="street" type="xsd:string"/> <xsd:element name=”PO-BOX" type="xsd:string"/> </xsd:choice> </xsd:sequence> ... </xsd:complexType> <billTo country=”Italy" > <name>Carla Verdi</name> <city>Roma</city> <PO-BOX>125</PO-BOX> </billTo> <billTo country=”GB" > <name>Paul Bley</name> <city>Londra</city> <street>Oxford Street</street> </billTo> Laboratorio di Servizi Web - XML2 - Ardissono

  17. Derivazione di tipi complessi Per rappresentazione compatta dei dati e riutilizzazione di definizioni di tipi di dati • derivazione per estensione • derivazione per restrizione • si possono anche ridefinire tipi di dati, ma trascuriamo Laboratorio di Servizi Web - XML2 - Ardissono

  18. Derivazione di tipi complessi per estensione <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="city" type="xsd:string"/> <xsd:element name="street" type="xsd:string"/> </xsd:sequence> <xsd:attribute name="country" type="xsd:string"/> </xsd:complexType> Aggiungo campi “region” e “zip” • <xsd:complexType name=”USAddress"> • <xsd:complexContent> • <extension base=“Address”> • <xsd:sequence> • <xsd:element name=”region" type="xsd:string"/> • <xsd:element name=”zip" type=”positiveInteger"/> • </xsd:sequence> • </xsd:extension> • </xsd:complexContent> • </xsd:complexType> Laboratorio di Servizi Web - XML2 - Ardissono

  19. Derivazione di tipi complessi per restrizione - I Restrizione di vincoli di occorrenza <xsd:complexType name="Items” type=“itemType”> <xsd:sequence> <xsd:element name="item" minOccurs=”0" maxOccurs=”unbounded"> </xsd:sequence> </xsd:complexType> <xsd:complexType name=”ConfirmedItems” type=“itemType”> <xsd:complexContent> <restriction base=“Items”> <xsd:sequence> <xsd:element name="item" minOccurs=”1" maxOccurs=”100"> </xsd:sequence> </xsd:restriction> </xsd:complexContent> </xsd:complexType> Restringo cardinalità min e max di items Laboratorio di Servizi Web - XML2 - Ardissono

  20. Derivazione di tipi complessi per restrizione - II Le restrizioni sono simili a quelle applicate ai tipi semplici … Altri tipi di restrizione: • assegnazione di valore di default • assegnazione di valore fisso • restrizione di tipo (es: da anyType a positiveInteger) • ... Laboratorio di Servizi Web - XML2 - Ardissono

  21. Divisione di XML schema su file diversi Per gestire schemi grossi o condividere definizioni • importazione di uno schema esterno <include schemaLocation=“http://www.example.com/schemas/address.xsd”/> • address.xsd definisce il complexType Address • schema importatore può dichiarare element di tipo Address come se definizione fosse interna • uno schema può importare più schemi esterni mediante clausole “include” URI di shema Laboratorio di Servizi Web - XML2 - Ardissono

  22. Namespace – ancora … • Definisce spazio dei nomi per identificazione univoca di etichette e tipi di dati • XML Schema namespace: specifica XML Schema W3C • xsd:schema xmlns:xsd=“http://www.w3.org/2001/XMLSchema” • tipi di dato built-in di XML: xsd:string, xsd:decimal, ... • parole riservate: element, attribute, sequence, simpleType, complexType, restriction, … • si possono definire altri namespace, che identificano spazio dei nomi di definizioni introdotte da noi. Es: “http://www.example.com/C-ORDER” • default name space: permette di usare nomi unqualified: xmlns=“http://www.w3.org/2001/XMLSchema” Laboratorio di Servizi Web - XML2 - Ardissono

  23. Definizione e uso di Namespace - I Default namespace <schema xmlns:="http://www.w3.org/2001/XMLSchema” xmlns:co="http://www.example.com/C-ORDER” targetNamespace=“http://www.example.com/C-ORDER” > <include schemaLocation=“http://www.example.com/schemas/address.xsd”/> <element name="coffeeOrder" type=”co:CoffeeOrderType"/> <complexType name="CoffeeOrderType"> <sequence> <element name="billTo" type=”co:Address"/> ... </sequence> <attribute name="orderDate" type="date"/> </complexType> … </schema> Inclusione schema (URI) Nuovo namespace: C-ORDER coffeeOrder.xsd Schema, element, string, … unqualified perchè definiti in namespace di default Laboratorio di Servizi Web - XML2 - Ardissono

  24. Definizione e uso di Namespace - II <schema xmlns="http://www.w3.org/2001/XMLSchema” xmlns:co="http://www.example.com/C-ORDER” targetNamespace=“http://www.example.com/C-ORDER” > <complexType name="Address"> <sequence> ... </sequence> <attribute name="country" type="string"/> </complexType> </schema> NB: definizioni appartengono a namespace C-ORDER coffeeOrder.xsd e address.xsd, insieme, formano spazio di nomi C-ORDER per definire ordini di caffè address.xsd Laboratorio di Servizi Web - XML2 - Ardissono

  25. Validazione di documenti XML - I Per validare un documento XML rispetto a schema bisogna specificare XML-schema di riferimento Documento XML specifica i namespace usati • xmlns=“http://www.example.com/C-ORDER”, ... • qualifica i nomi (di tipi di dati, di etichette, …) se necessario  validatore estrae definizioni per verificare correttezza sintattica del documento Noi vediamo validazione (e gestione) di documenti XML in ambiente Java, basato su uso di JAXB Laboratorio di Servizi Web - XML2 - Ardissono

  26. Validazione di documenti XML - II Specifica namespaces per validazione <?xml version="1.0"?> <co:coffeeOrder xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance” xmlns:co="http://www.example.com/C-ORDER” orderDate="1999-10-20"> <billTo country="Italy"> <name>Paolo Bianchi</name> <street>123 via Po</street> <city>Torino</city> </billTo> <items> <item partNum="242-NO" > <coffeeName>Lavazza Oro</coffeeName> <quantity>5</quantity> <price>19.99</price> </item> </items> </co:coffeeOrder> myOrder.xml Laboratorio di Servizi Web - XML2 - Ardissono

  27. Java Architecture for XML Binding - I per la descrizione di JAXB, vedere tutorial JWSDP1.1, JAXB: http://www.educ.di.unito.it/intranet/dol/jaxb-1.0/docs/index.html accedere alla user’s guide Laboratorio di Servizi Web - XML2 - Ardissono

  28. Java Architecture for XML Binding - II Tecnologia Java volta a facilitare integrazione di XML in applicazioni Java • Basata su idea di gestire documenti XML come oggetti appartenenti a classi Java che offrono metodi per ispezionare, modificare e creare oggetti • Permette di • leggere, e modificare documenti XML validi trascurando aspetti sintattici di XML • creare nuovi documenti XML e validarli rispetto a schemi XML • Gestire documenti XML validi direttamente in Java, senza passare a forma XML per validazione Laboratorio di Servizi Web - XML2 - Ardissono

  29. Processo di XML data binding • Dato XML schema, generare classi Java che rappresentano strutture dati dichiarate in schema (gerarchia di classi Java associate a tipi semplici e complessi) • Classi generate possono essere usate in applicazioni per gestire oggetti XML (content tree) • Unmarshal XML documents: lettura di un documenti XML e generazione dei corrispondenti oggetti Java • Marshal XML documents: creazione di documenti XML corrispondenti a oggetto Java Laboratorio di Servizi Web - XML2 - Ardissono

  30. Esempio: generazione classi da address.xsd <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name=”address" type=”Address"/> <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="street" type="xsd:string"/> <xsd:element name="city" type="xsd:string"/> </xsd:sequence> <xsd:attribute name="country" type="xsd:NMTOKEN"/> </xsd:complexType> </xsd:schema> address.xsd Address.java impl ... ObjectFactory.java jaxb.properties Laboratorio di Servizi Web - XML2 - Ardissono

  31. Rappresentazione Java di XML Schema - I Definizioni di schema XML rappresentate in package che contiene • java content interfaces: dichiarazioni di tipi di dati anonymous e non • java Element interfaces: dichiarazioni di “element” dello schema, eventualmente inserite in liste di elementi • Classi di tipi di dati enumerati: simple type definitions (con facets di enumerazione) Laboratorio di Servizi Web - XML2 - Ardissono

  32. Rappresentazione Java di XML Schema - II • ObjectFactory class offre metodi per istanziare interfacce java che rappresentano oggetti XML • package (impl) con classi che implementano interfacce • property files: specificano associazioni di nomi a classi, ... • javadoc package Laboratorio di Servizi Web - XML2 - Ardissono

  33. Interfaccia Address.java (generata) - I Per javadoc package coffee1; /** * Java content class for Address complex type. * <p>The following schema fragment specifies the expected content contained within this java content object. * <p> * <pre> * &lt;complexType name="Address"> * &lt;complexContent> * &lt;restriction base="{http://www.w3.org/2001/XMLSchema}anyType"> * &lt;sequence> * &lt;element name="name" type="{http://www.w3.org/2001/XMLSchema}string"/> * &lt;element name="street" type="{http://www.w3.org/2001/XMLSchema}string"/> * &lt;element name="city" type="{http://www.w3.org/2001/XMLSchema}string"/> * &lt;/sequence> * &lt;attribute name="country" type="{http://www.w3.org/2001/XMLSchema}NMTOKEN" /> * &lt;/restriction> * &lt;/complexContent> * &lt;/complexType> * </pre> */ Laboratorio di Servizi Web - XML2 - Ardissono

  34. Interfaccia Address.java (generata) - II Un metodo di get e un metodo di set per ogni componente del tipo di dato public interface Address { java.lang.String getCountry(); void setCountry(java.lang.String value); java.lang.String getCity(); void setCity(java.lang.String value); java.lang.String getStreet(); void setStreet(java.lang.String value); java.lang.String getName(); void setName(java.lang.String value); } getCountry() Address setCountry() getCity() …….. Laboratorio di Servizi Web - XML2 - Ardissono

  35. Classe AddressImpl.java (generata) - I package coffee1.impl; public class AddressImpl implements coffee1.Address, com.sun.xml.bind.unmarshaller.UnmarshallableObject, com.sun.xml.bind.serializer.XMLSerializable, com.sun.xml.bind.validator.ValidatableObject { protected java.lang.String _Country; protected java.lang.String _City; protected java.lang.String _Street; protected java.lang.String _Name; private final static com.sun.msv.grammar.Grammar schemaFragment = com.sun.xml.bind.validator.SchemaDeserializer.deserialize(“…”); private final static java.lang.Class PRIMARY_INTERFACE_CLASS() { return coffee1.Address.class; } In package impl, classe AddressImpl.java implementa metodi dichiarati in Address.java Laboratorio di Servizi Web - XML2 - Ardissono

  36. Classe AddressImpl.java (generata) - II ….. public java.lang.String getCountry() { return _Country; } public void setCountry(java.lang.String value) { _Country = value; } … public com.sun.xml.bind.unmarshaller.ContentHandlerEx getUnmarshaller(com.sun.xml.bind.unmarshaller.UnmarshallingContext context) { return new coffee1.impl.AddressImpl.Unmarshaller(context); } Implementazione dei metodi di get e di set di tutti gli elementi dello schema Laboratorio di Servizi Web - XML2 - Ardissono

  37. Class AddressImpl.java (generata) - III public void serializeElements(com.sun.xml.bind.serializer.XMLSerializer context) throws org.xml.sax.SAXException { ... } public void serializeAttributes(com.sun.xml.bind.serializer.XMLSerializer context) throws org.xml.sax.SAXException { ... } ……… public class Unmarshaller extends com.sun.xml.bind.unmarshaller.ContentHandlerEx { ... } … etc etc } Implementazione di Unmarshaller che interpreta documento XML e crea oggetto Java corrispondente Laboratorio di Servizi Web - XML2 - Ardissono

  38. Interfacce e classi generate Interfacce e classi di implementazione generate da JAXB permettono ad applicazione java di • generare oggetti secondo struttura dei tipi di dati definita in schema XML • marshal e unmarshal tra XML e Java • marshal di oggetto XML in DOM e altri formati  Compilato schema XML con JAXB Compiler, si possono gestire documenti XML validi rispetto a schema in ambiente Java senza usare SAX o altro Laboratorio di Servizi Web - XML2 - Ardissono

  39. Classe ObjectFactory.java Offre metodi per creazione di (oggetti) istanze delle interfacce generate a partire dalle definizioni di tipi di dati e di elementi nello schema XML. Es: • ObjectFactory obj = new ObjectFactory(); • Address ad = obj.createAddress(); • serve per generare oggetti che appartengono alle varie interfacce • NB: una volta creati gli oggetti, si possono invocare i metodi degli oggetti per assegnare valori. Es: • ad.setCountry(“Italy”); • ad.setCity(“Torino”); ... Laboratorio di Servizi Web - XML2 - Ardissono

  40. Binding tra tipi di dati XML built-in e tipi Java Laboratorio di Servizi Web - XML2 - Ardissono

  41. Architettura di JAXB - I XML schema XML input documents Applicazione Codice di applicazione Schema derived interfaces JAXB Packages javax.xml.bind Unmarshal JAXB binding compiler XML output documents Schema derived Java classes Binding framework implementation Binding declarations Marshal Laboratorio di Servizi Web - XML2 - Ardissono

  42. Architettura di JAXB - II • Binding declarations: regole personalizzate di traduzione di schema in classi Java (sovrascrivono regole standard di JAXB. Es: a che package java devono appartenere le classi generate, che nome dare a classi generate a partire da definizioni di tipo in XML schema,…) • Binding compiler: compilatore che legge XML schema e genera le classi Java • JAXB Packages: librerie JAXB • JAXB Binding framework implementation: runtime API. Offre interfacce per fare marshalling, unmarshalling e validazione di documenti XML Laboratorio di Servizi Web - XML2 - Ardissono

  43. package javax.xml.bind - I • Definisce classi astratte e interfacce usate (e implementate) in classi Java generate • Unmarshaller: interpreta documenti XML e costruisce content tree (oggetto Java che corrisponde a documento XML) • Validator: valida oggetti XML rispetto a schema XML • Marshaller: genera documento XML che corrisponde a content tree • gerarchia di classi evento ed eccezione usate durante marshal, unmarshal e validazione Laboratorio di Servizi Web - XML2 - Ardissono

  44. package javax.xml.bind - II • Classe JAXBContext • gestisce corrispondenze tra nomi di elementi XML e interfacce generate da XML schema • fornisce astrazione per gestire informazioni di binding usate in implementazione di operazioni marshal, unmarshal e validate • applicazione java che vuole usare classi generate da JAXB compiler deve usare istanza di JAXBContext: • JAXBContext jc = JAXBContext.newInstance(contextPath); • contextPath: lista di nomi di package che contengono interfacce derivate da XML schema Laboratorio di Servizi Web - XML2 - Ardissono

  45. Esempio di uso di JAXB • Generazione di classi Java per schema coffeeOrder.xsd • Compilazione classi generate • Sviluppo di applicazione java che usa classi per • leggere documenti XML • modificarne contenuto • generare documenti XML • CLASSPATH: deve contenere classi di gestione di XML (parser XML, …) e compilatore JAXB (il vostro classpath è già a posto) Laboratorio di Servizi Web - XML2 - Ardissono

  46. Uso di JAXB - SUGGERIMENTI JAXB, specialmente nella versione che state usando voi, non funziona perfettamente (le versioni più recenti sono migliori). Onde evitare di lottare contro i suoi bachi suggerisco di: • Non definire mai tag XML che corrispondono a parole riservate (per esempio, “add”) • Non definire mai tipi di dati (complexType, simpleType) con nomi che corrispondono, a meno di maiuscole e minuscole, a parole riservate o a nomi di tag definiti nello schema (es: element “address”, complexType “Address”) • Inoltre, ma questo non è dovuto a bachi, l’elemento principale di uno schema DEVE avere lo stesso nome del file xsd (es: element “indirizzo” deve stare in file “indirizzo.xsd”) Laboratorio di Servizi Web - XML2 - Ardissono

  47. coffeeOrder.xsd - I <xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="coffeeOrder" type="CoffeeOrderType"/> <xsd:complexType name="CoffeeOrderType"> <xsd:sequence> <xsd:element name="billTo" type="Address"/> <xsd:element name="items" type="Items"/> </xsd:sequence> <xsd:attribute name="orderDate" type="xsd:date"/> </xsd:complexType> <xsd:complexType name="Address"> <xsd:sequence> <xsd:element name="name" type="xsd:string"/> <xsd:element name="street" type="xsd:string"/> <xsd:element name="city" type="xsd:string"/> </xsd:sequence> <xsd:attribute name="country" type="xsd:string"/> </xsd:complexType> Laboratorio di Servizi Web - XML2 - Ardissono

  48. coffeeOrder.xsd - II <xsd:complexType name="Items"> <xsd:sequence> <xsd:element name="item" minOccurs="1" maxOccurs="unbounded"> <xsd:complexType> <xsd:sequence> <xsd:element name="coffeeName" type="xsd:string"/> <xsd:element name="quantity"> <xsd:simpleType> <xsd:restriction base="xsd:positiveInteger"> <xsd:maxExclusive value="100"/> </xsd:restriction> </xsd:simpleType> </xsd:element> <xsd:element name="price" type="xsd:decimal"/> </xsd:sequence> <xsd:attribute name="partNum" type="xsd:string" use="required"/> </xsd:complexType> </xsd:element> </xsd:sequence> </xsd:complexType> </xsd:schema> Laboratorio di Servizi Web - XML2 - Ardissono

  49. Compilazione schema XML • Sintassi di invocazione di JAXB compiler (xjc): $JAXB_HOME/bin/xjc.sh XMLSchemaName -p packageName • xjc: alias per invocazione di compilatore (va invocato essendo posizionati sulla directory D in cui c’è lo schema) • Es: xjc coffeeOrder.xsd -p coffee1 Codice eseguibile del compilatore JAXB File XML-schema da compilare Nome package in cui salvare le classi generate • crea directory coffee1 (all’interno di D) • genera interfacce in directory coffee1 • crea directory impl in D/coffee1 • genera implementazioni in directory coffee1/impl Laboratorio di Servizi Web - XML2 - Ardissono

  50. Classi generate sotto coffee1 e coffee1/impl Laboratorio di Servizi Web - XML2 - Ardissono
