  1. CCNA 实验入门教程 Leon 2011年04月24日

  2. 目录 • 第一部分：路由器、交换机、防火墙真机介绍 • 第二部分：配置真机所需工具介绍 • 第三部分：SecureCRT简易教程 • 第四部分：GNS3模拟器简易教程

  3. 目录 • 第一部分：路由器、交换机、防火墙真机介绍 • 第二部分：配置真机所需工具介绍 • 第三部分：SecureCRT简易教程 • 第四部分：GNS3模拟器简易教程

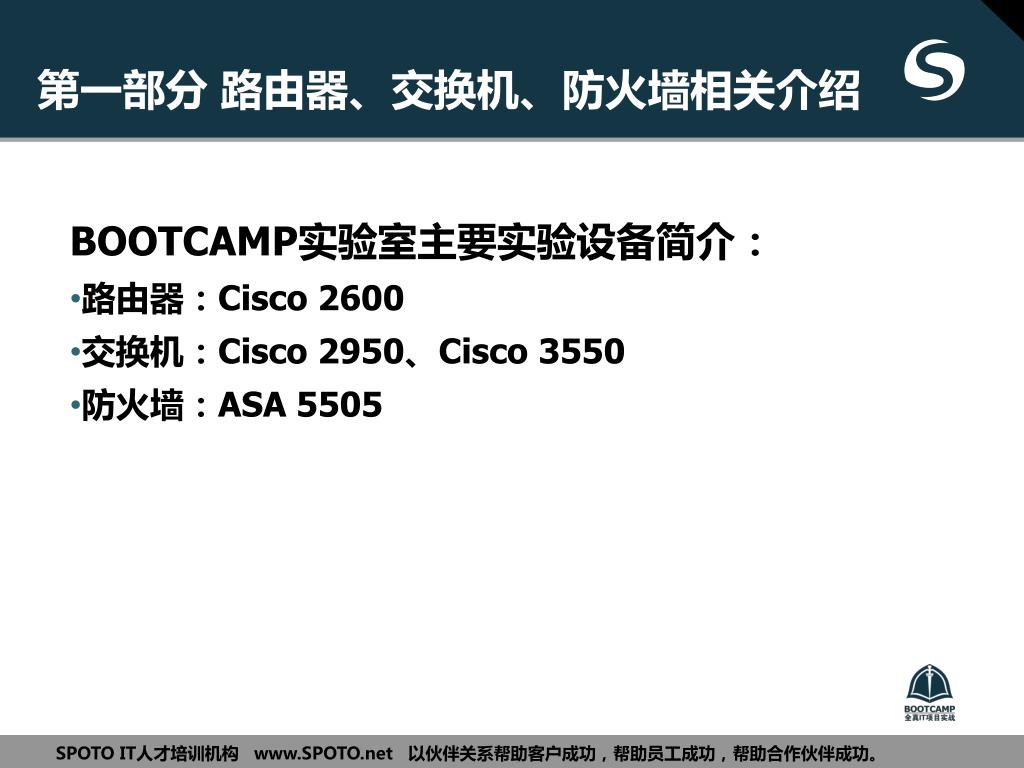

  4. 第一部分 路由器、交换机、防火墙相关介绍 BOOTCAMP实验室主要实验设备简介： • 路由器：Cisco 2600 • 交换机：Cisco 2950、Cisco 3550 • 防火墙：ASA 5505

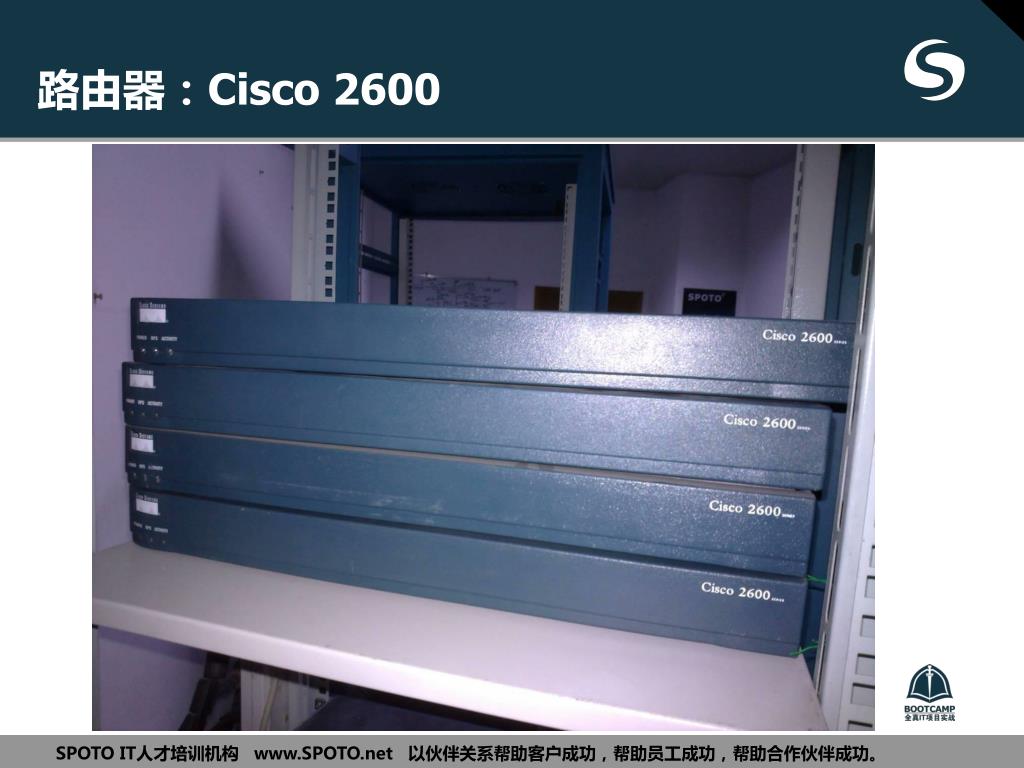

  5. 路由器：Cisco 2600

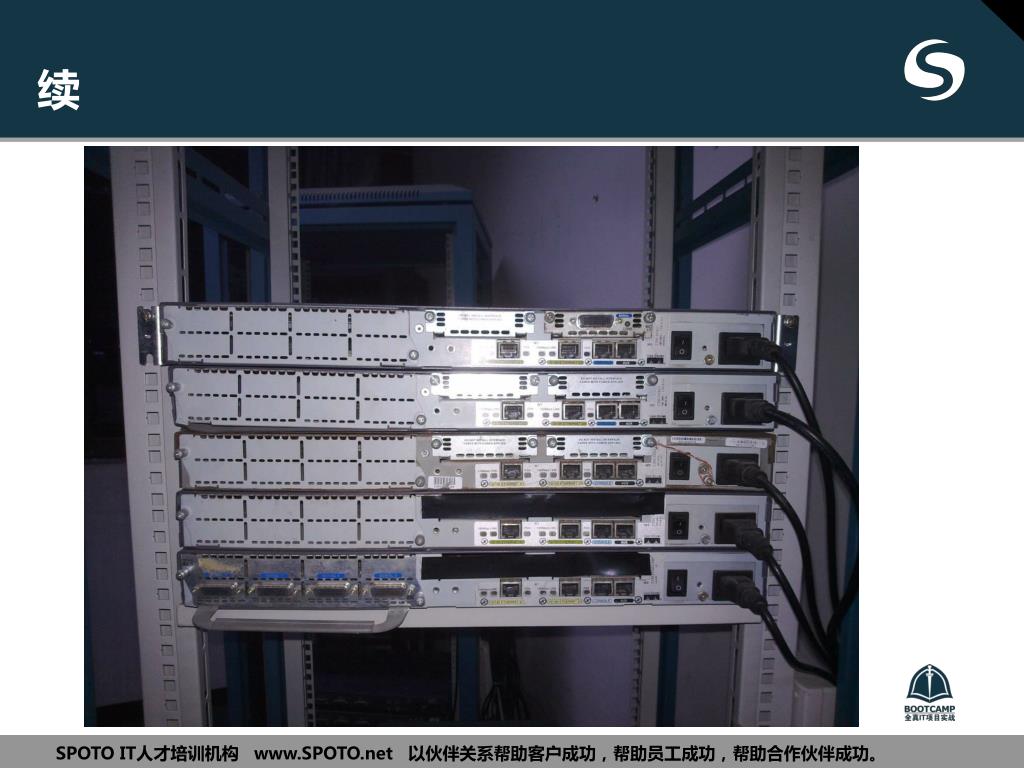

  6. 续

  7. 交换机：Cisco 2950、3550

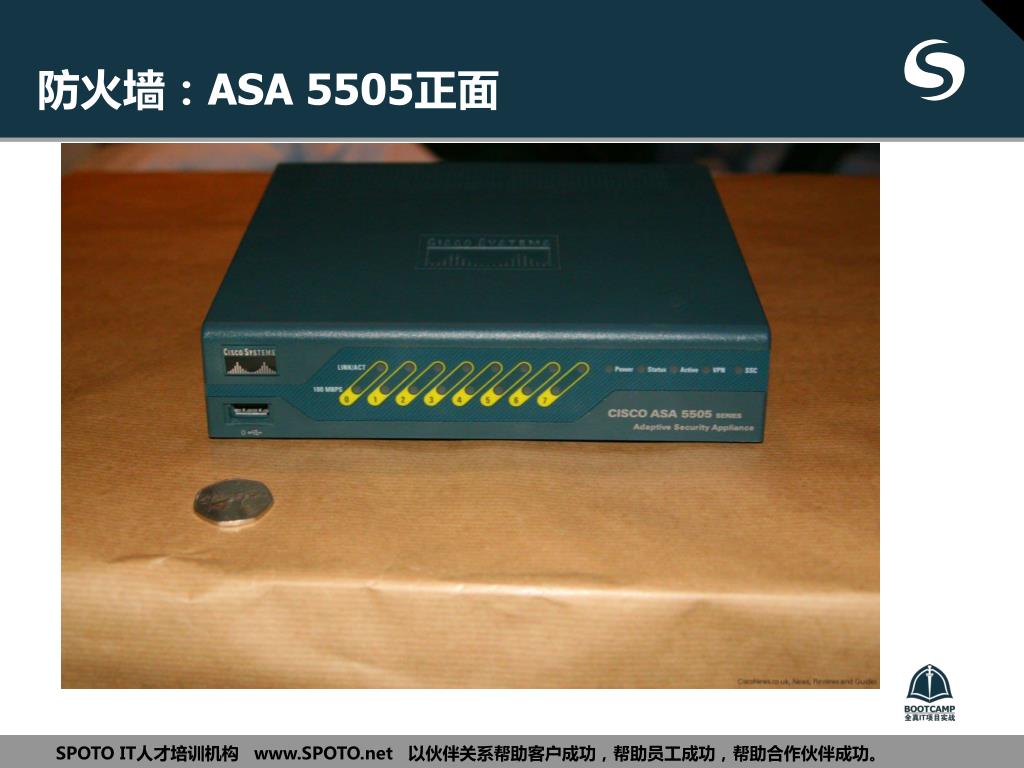

  8. 防火墙：ASA 5505正面

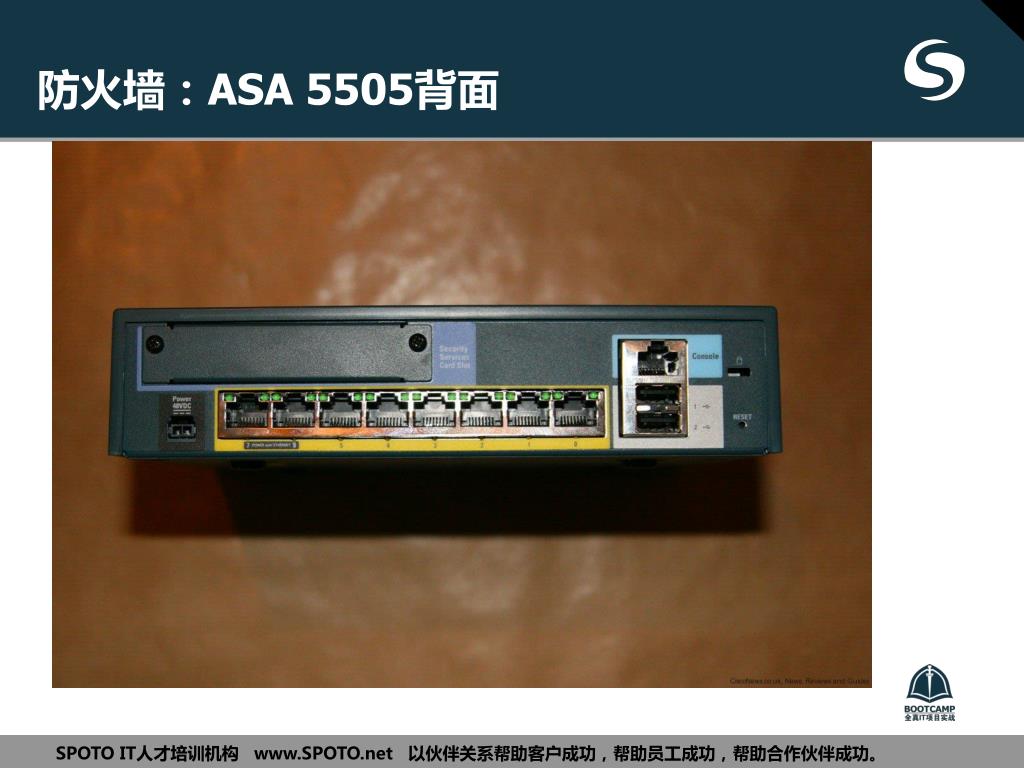

  9. 防火墙：ASA 5505背面

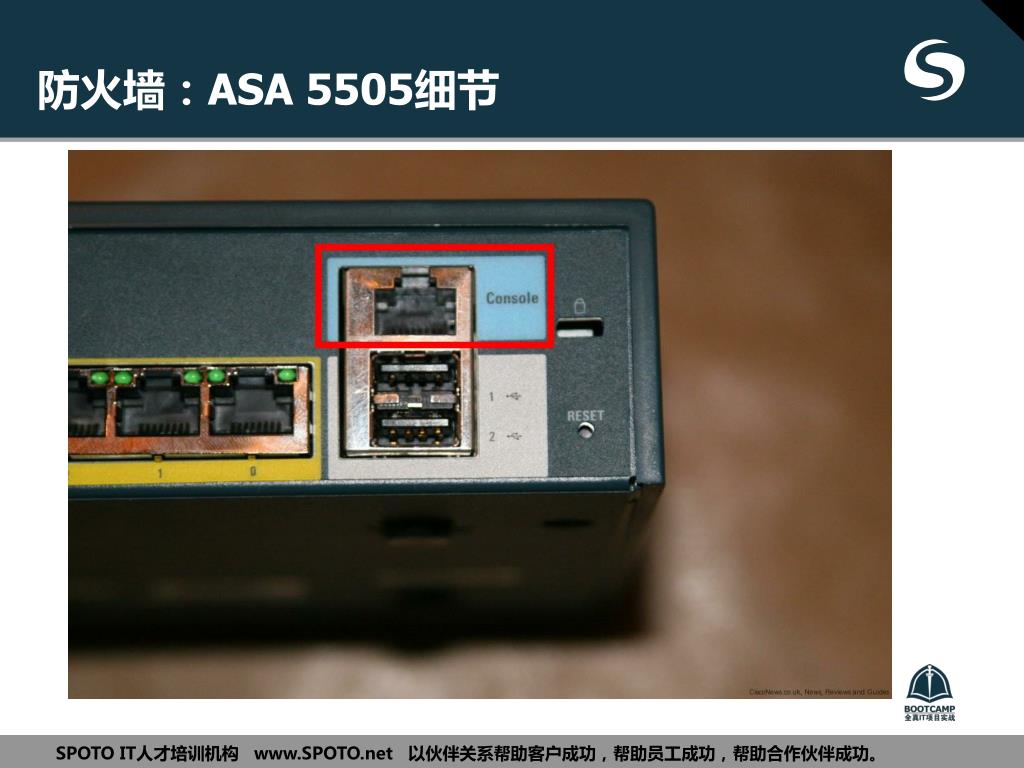

  10. 防火墙：ASA 5505细节

  11. 网络设备常见接口（一） RJ45口：10/100 Ethernet (以太网线线序： T568A--绿白、绿；橙白、蓝、蓝白、橙、棕白、棕 T568B--橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 两端同线序--直连线，不同线序--交叉线) 串口： Serial口，常见的有标准串口RS-232（使用9针的DB9连接器） 光纤口： FC Ferrule Connector 圆型带螺纹(配线架上用的最多) SC Snap-in Connector 卡接式方型(路由器交换机上用的最多)

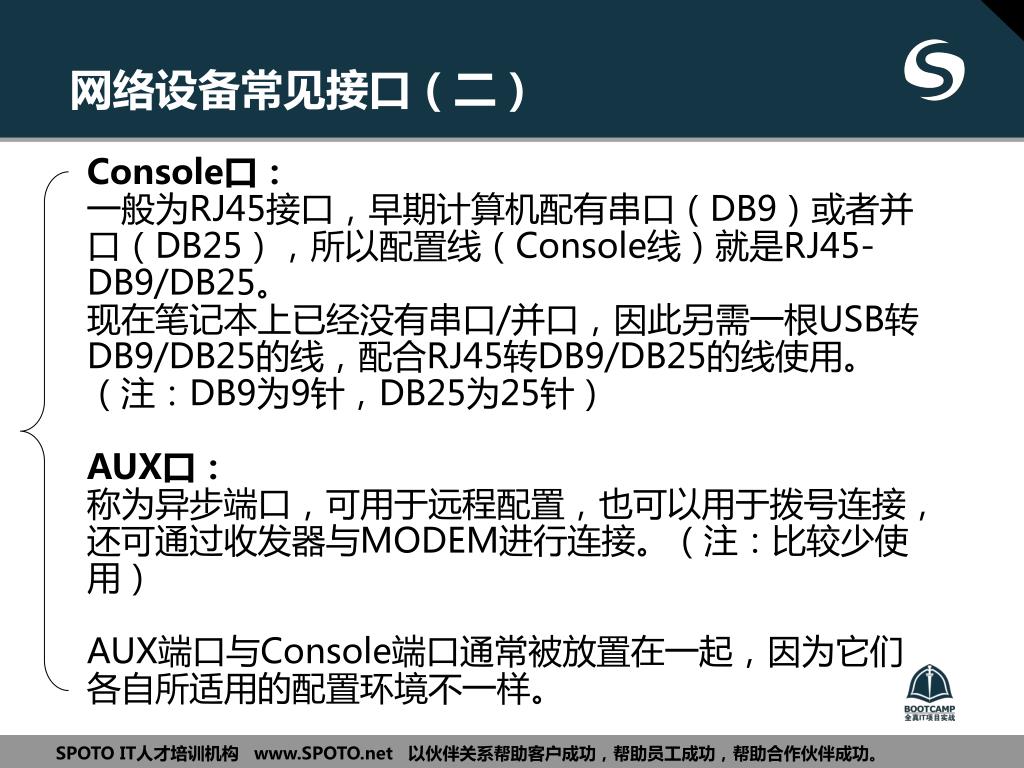

  12. 网络设备常见接口（二） Console口： 一般为RJ45接口，早期计算机配有串口（DB9）或者并口（DB25），所以配置线（Console线）就是RJ45-DB9/DB25。 现在笔记本上已经没有串口/并口，因此另需一根USB转DB9/DB25的线，配合RJ45转DB9/DB25的线使用。 （注：DB9为9针，DB25为25针） AUX口： 称为异步端口，可用于远程配置，也可以用于拨号连接，还可通过收发器与MODEM进行连接。（注：比较少使用） AUX端口与Console端口通常被放置在一起，因为它们各自所适用的配置环境不一样。

  13. 目录 • 第一部分：路由器、交换机、防火墙真机介绍 • 第二部分：配置真机所需工具介绍 • 第三部分：SecureCRT简易教程 • 第四部分：GNS3模拟器简易教程

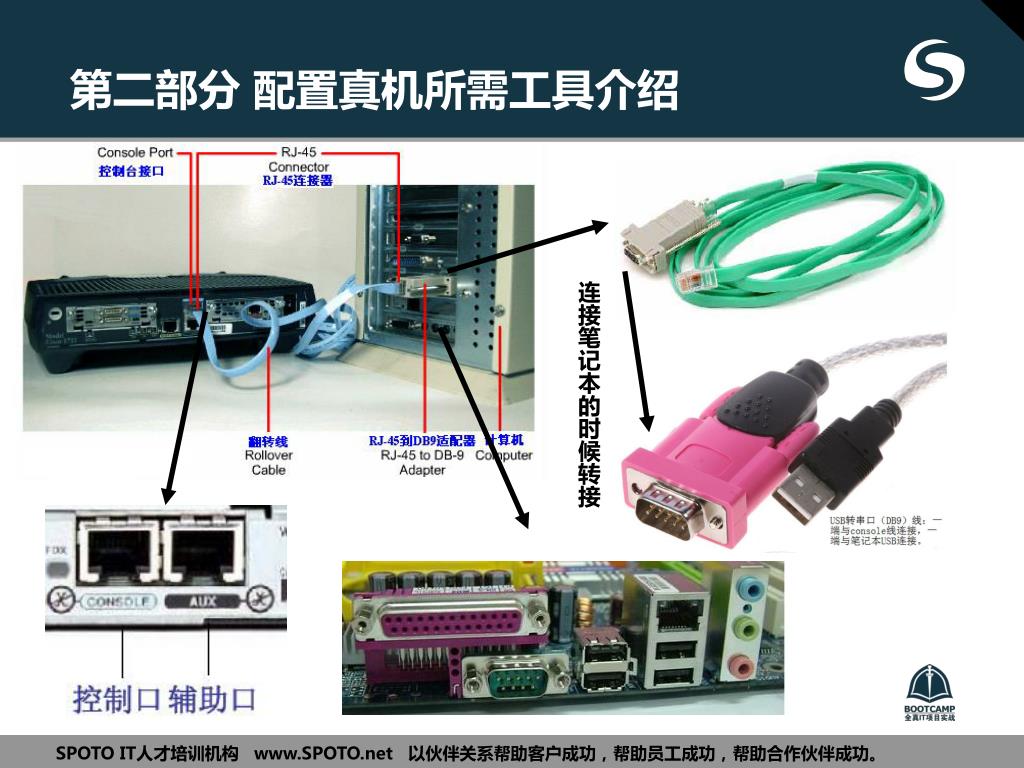

  14. 第二部分 配置真机所需工具介绍 连接笔记本的时候转接

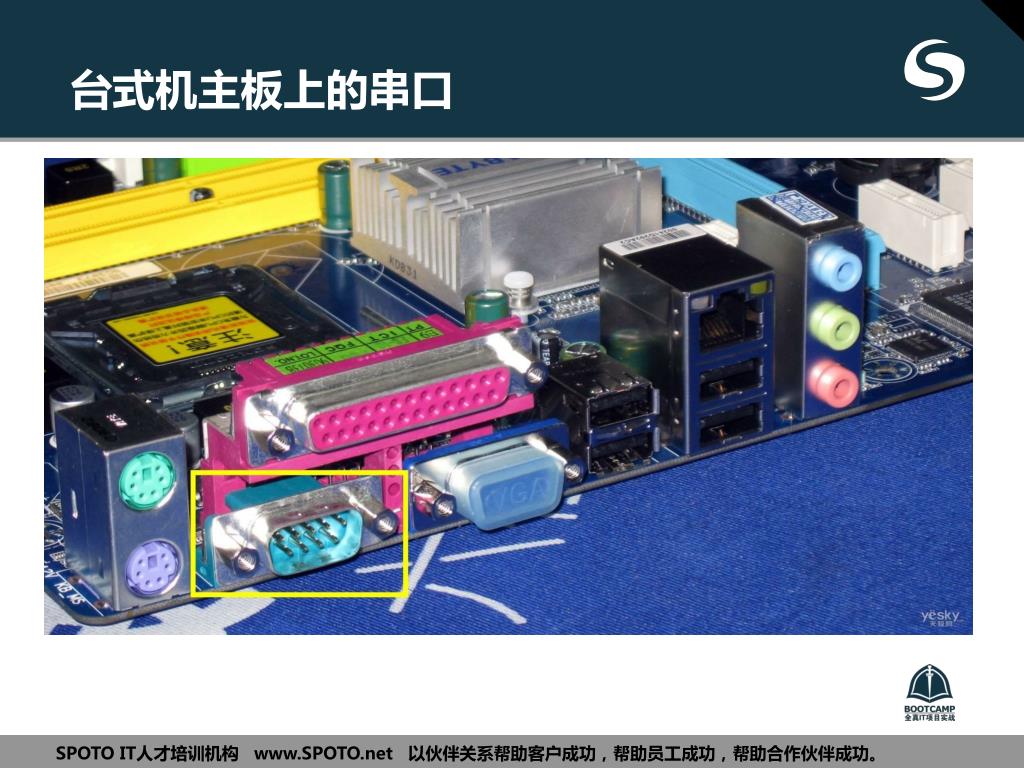

  15. 台式机主板上的串口

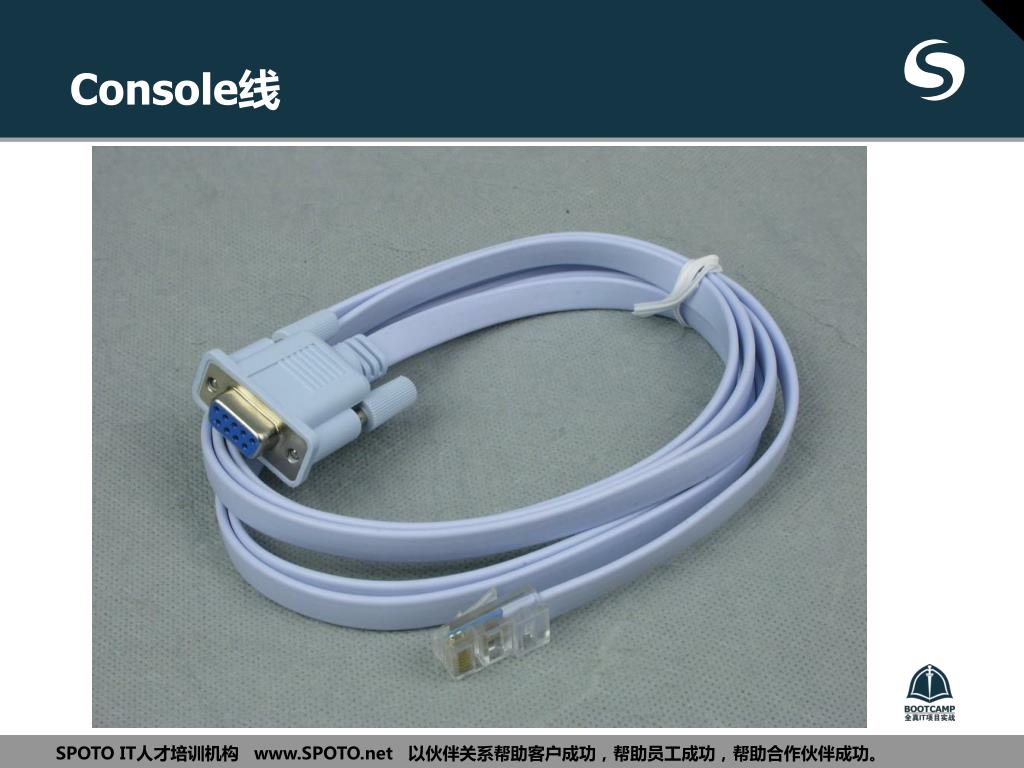

  16. Console线

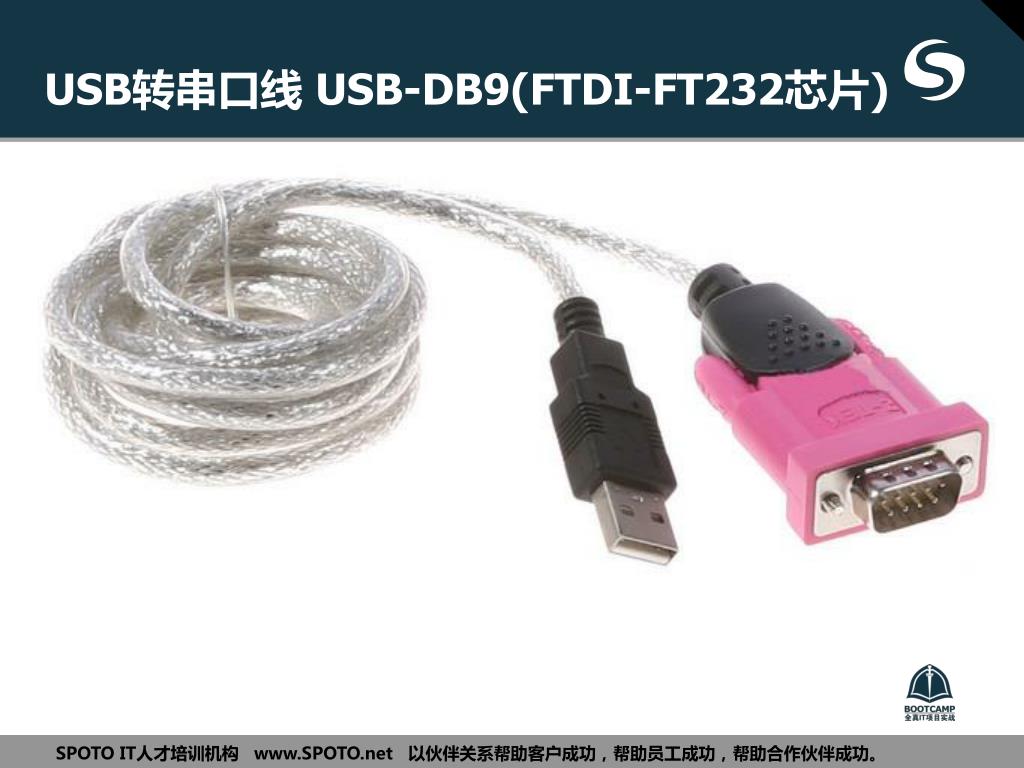

  17. USB转串口线 USB-DB9(FTDI-FT232芯片)

  18. 目录 • 第一部分：路由器、交换机、防火墙真机介绍 • 第二部分：配置真机所需工具介绍 • 第三部分：SecureCRT简易教程 • 第四部分：GNS3模拟器简易教程

  19. 第三部分 SecureCRT简易教程 • SecureCRT界面简介 • 使用SecureCRT登陆网络设备（真机） • 使用SecureCRT登陆网络设备（模拟器） • 小绿点快捷键的运用

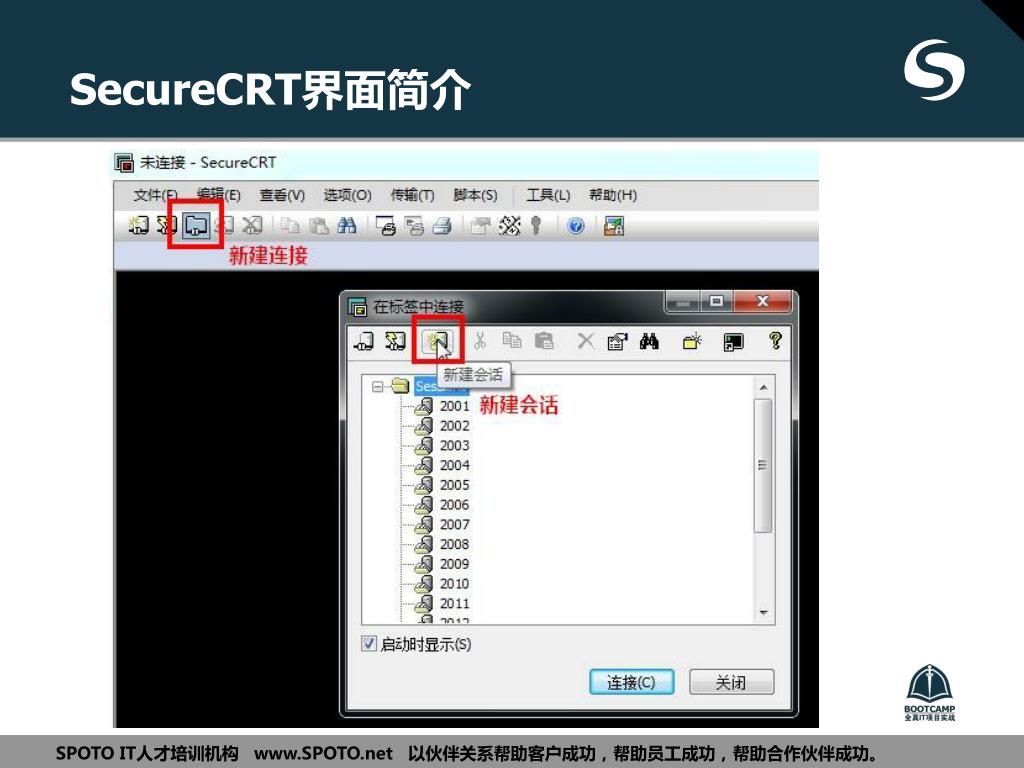

  20. SecureCRT界面简介

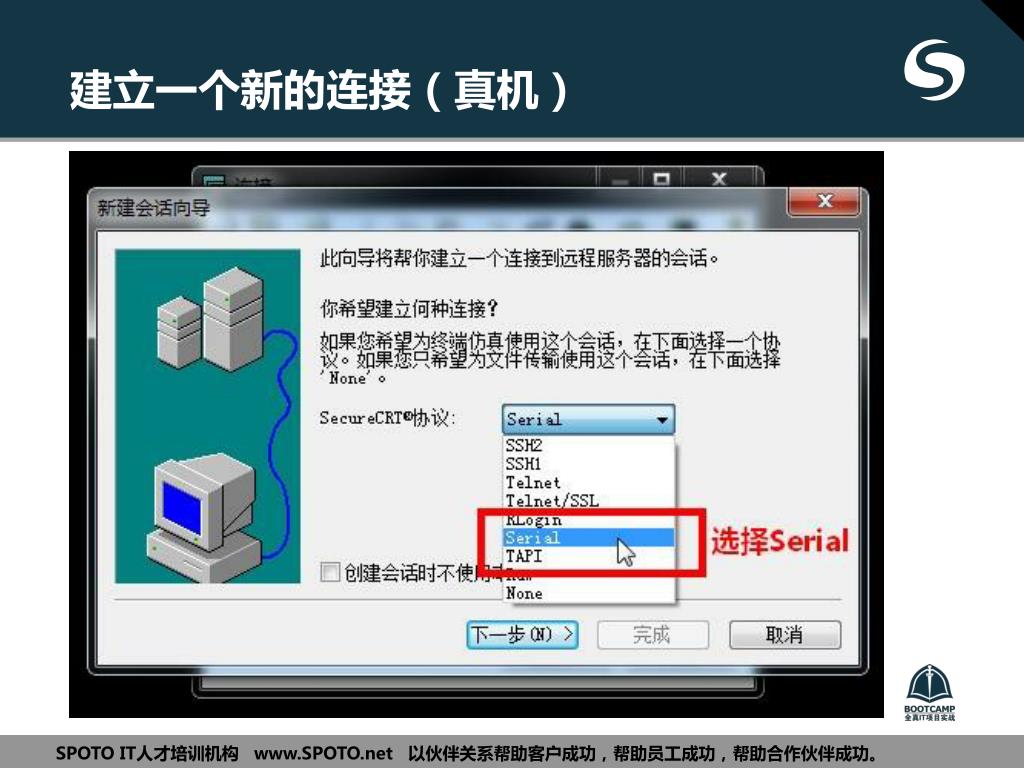

  21. 建立一个新的连接（真机）

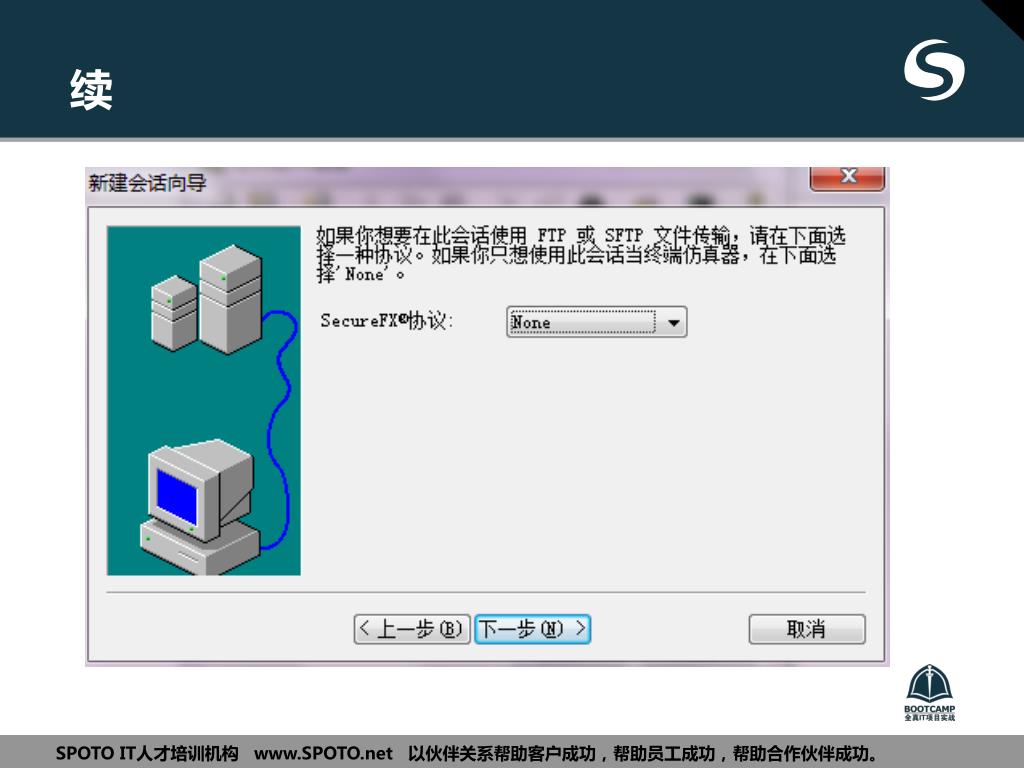

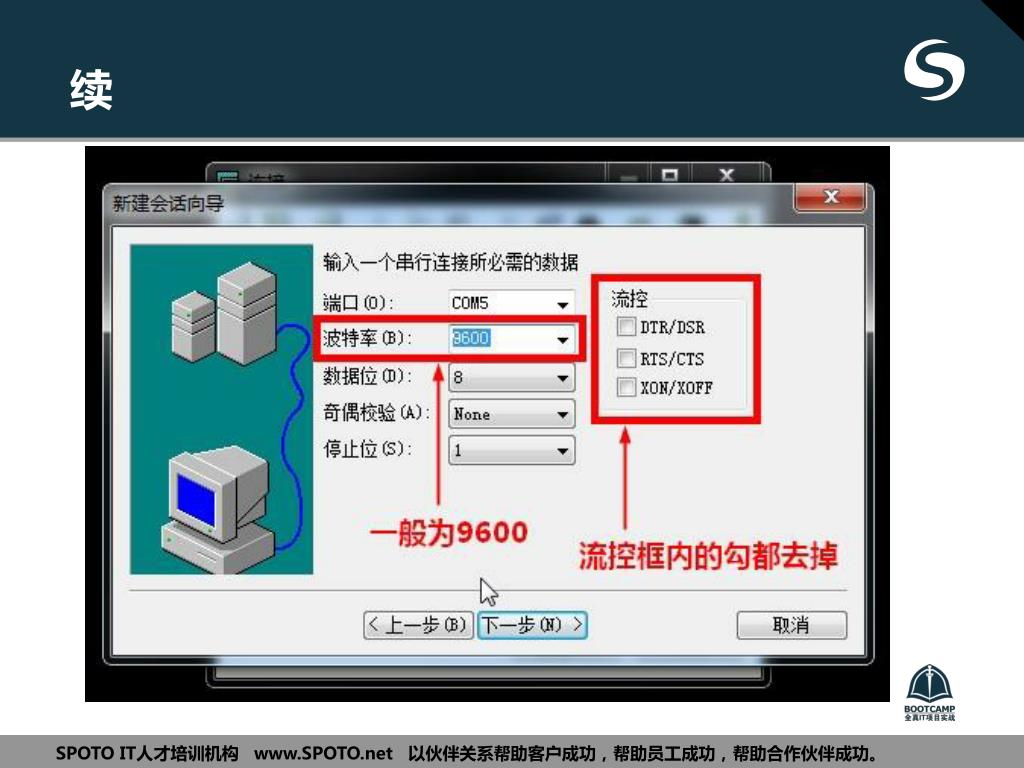

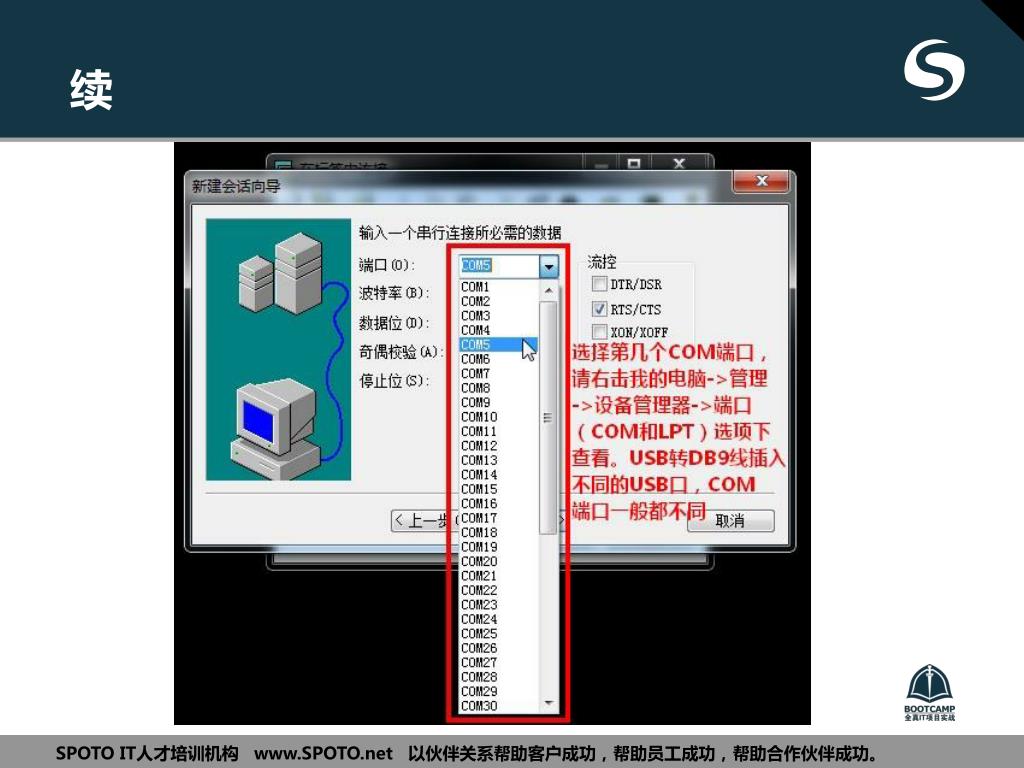

  22. 续

  23. 续

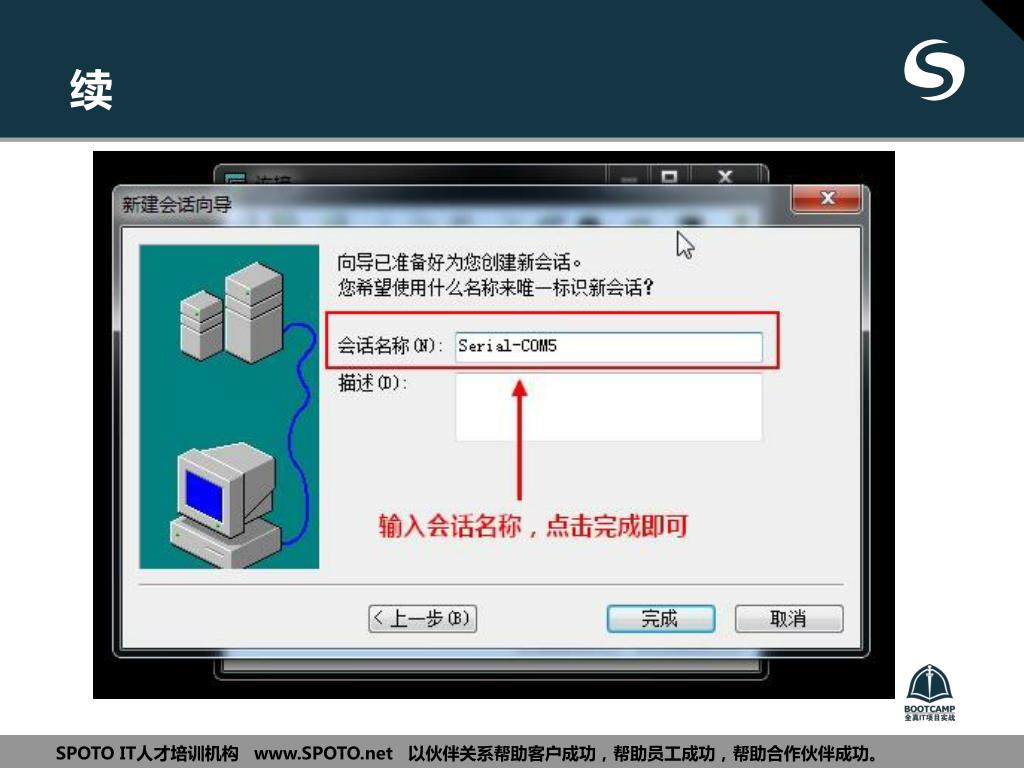

  24. 续

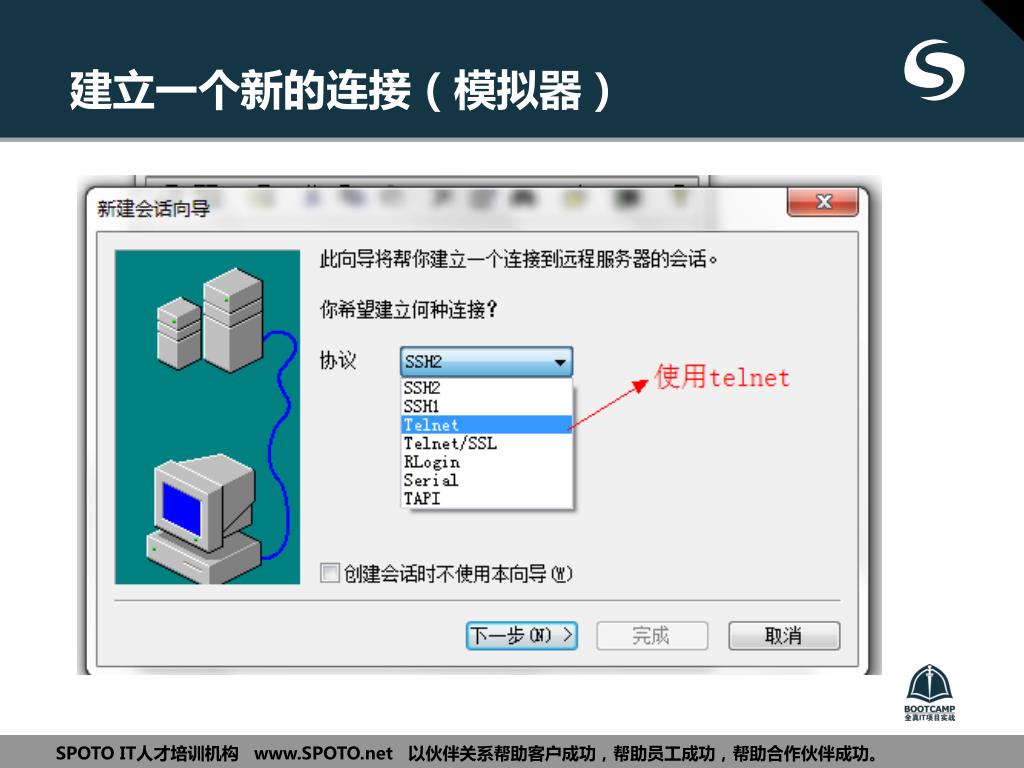

  25. 建立一个新的连接（模拟器）

  26. 续

  27. 续

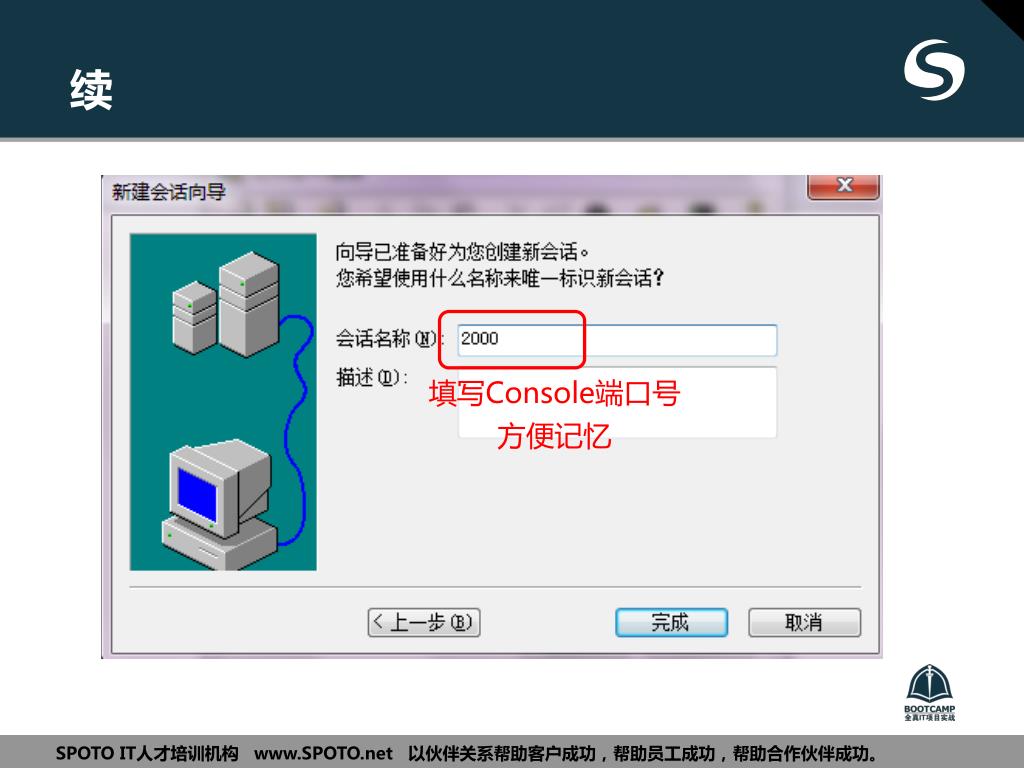

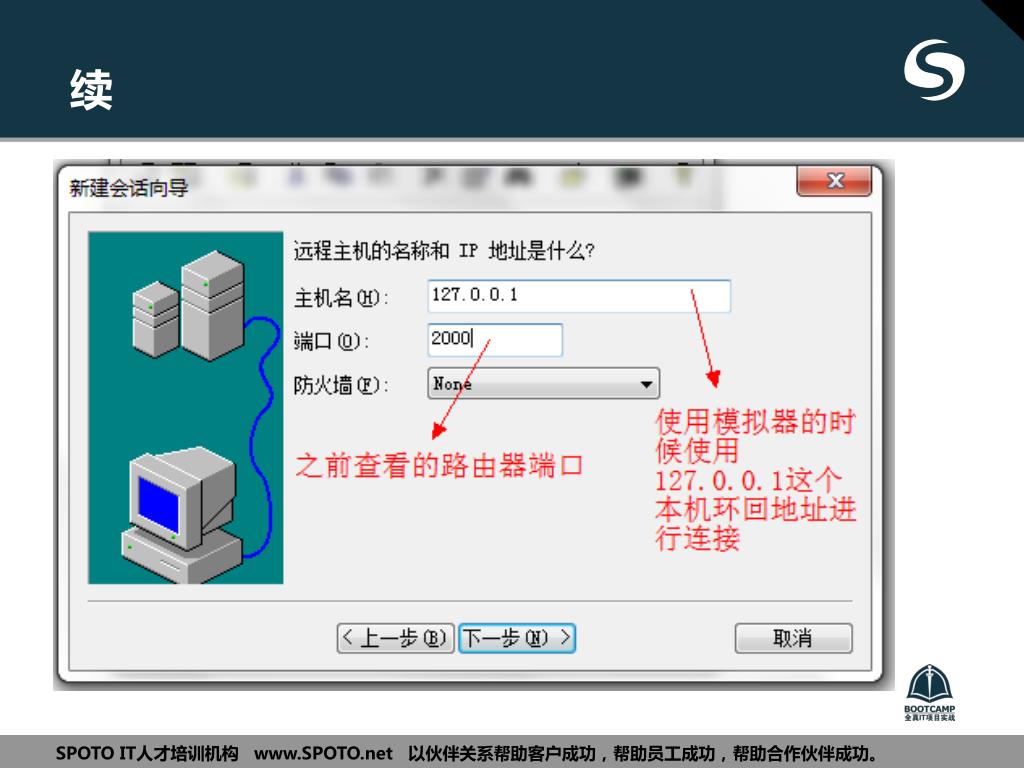

  28. 续 填写Console端口号 方便记忆

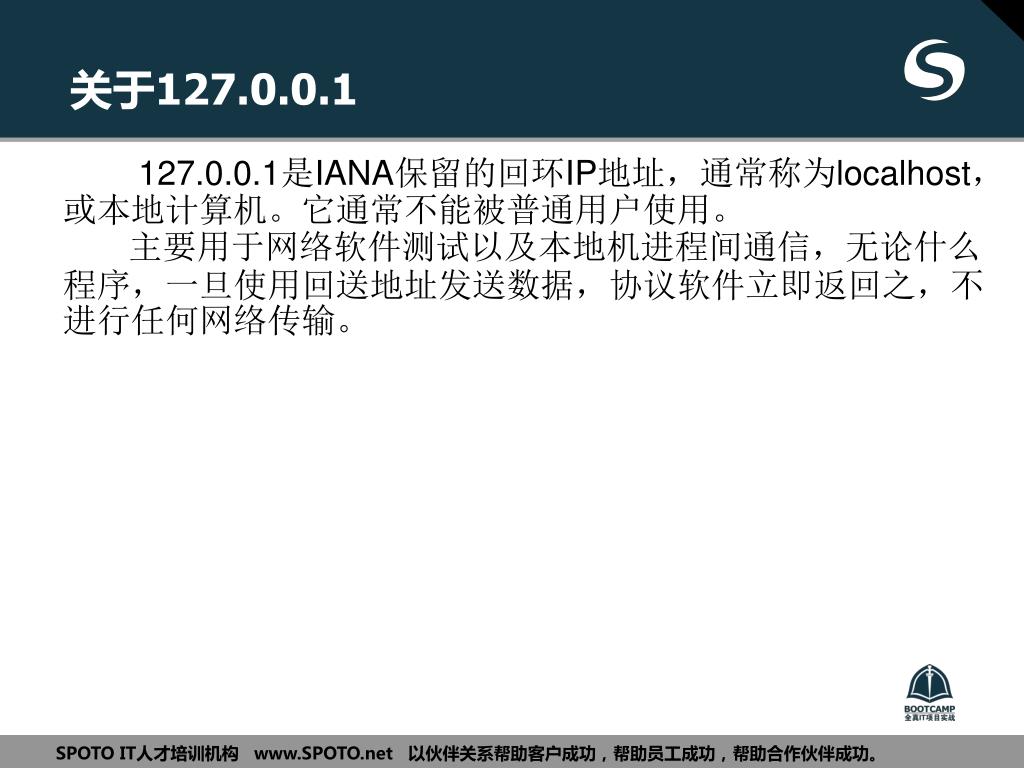

  29. 关于127.0.0.1 127.0.0.1是IANA保留的回环IP地址，通常称为localhost，或本地计算机。它通常不能被普通用户使用。 主要用于网络软件测试以及本地机进程间通信，无论什么程序，一旦使用回送地址发送数据，协议软件立即返回之，不进行任何网络传输。

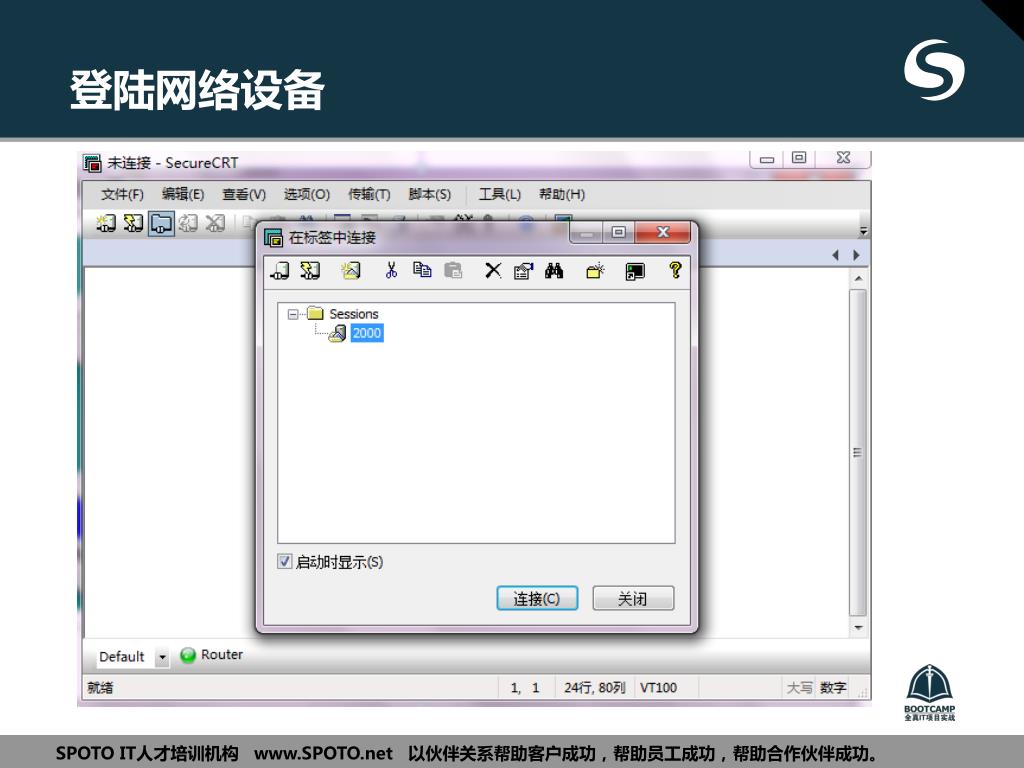

  30. 登陆网络设备

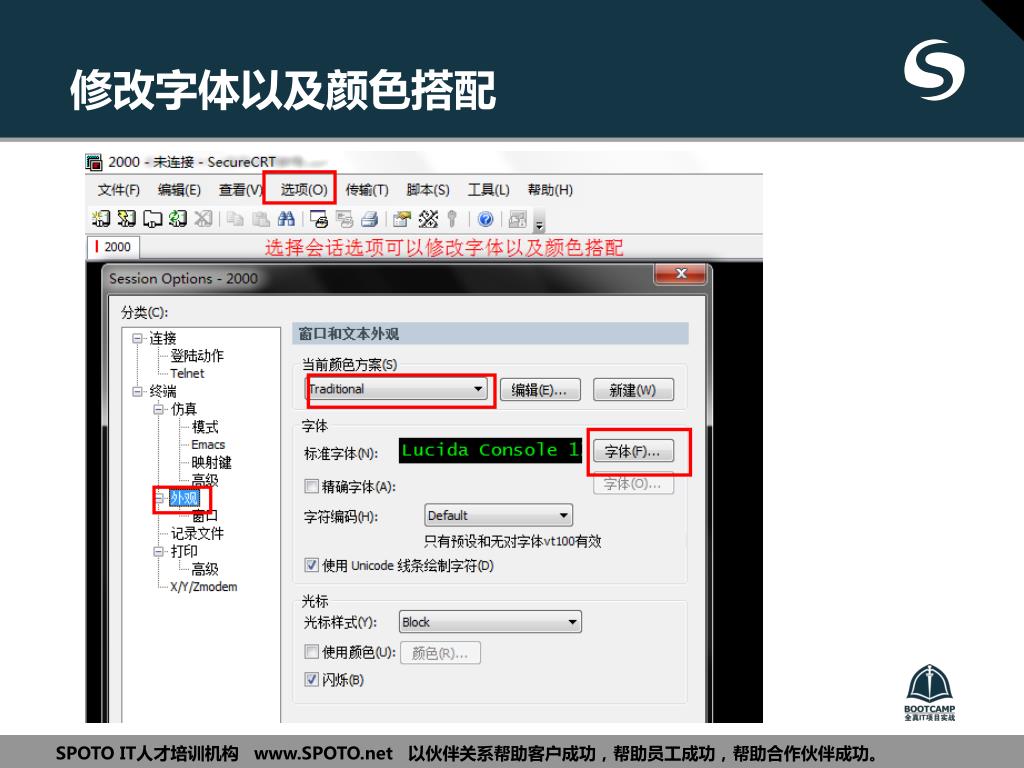

  31. 修改字体以及颜色搭配

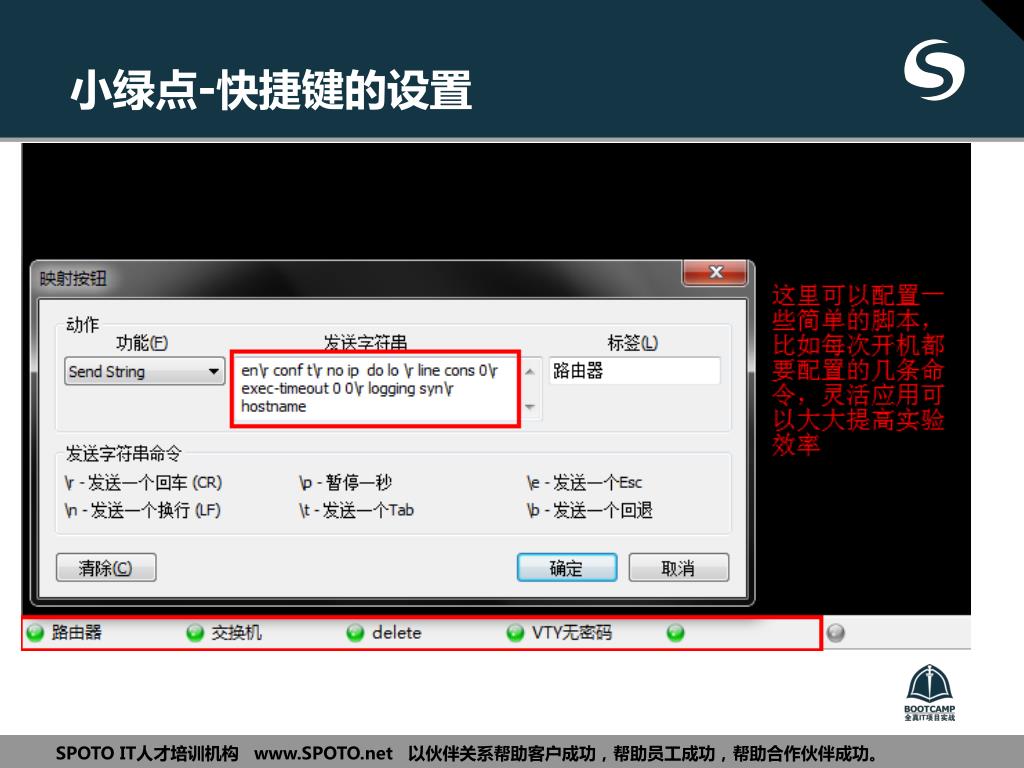

  32. 小绿点-快捷键的设置

  33. 目录 • 第一部分：路由器、交换机、防火墙真机介绍 • 第二部分：配置真机所需工具介绍 • 第三部分：SecureCRT简易教程 • 第四部分：GNS3模拟器简易教程

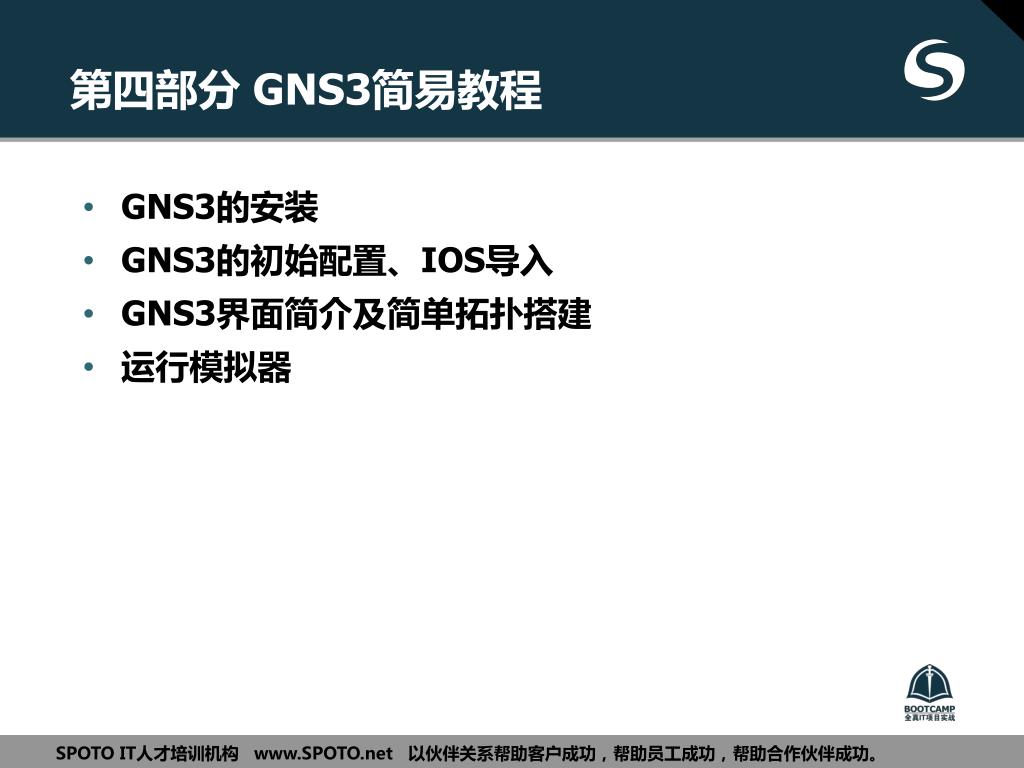

  34. 第四部分 GNS3简易教程 • GNS3的安装 • GNS3的初始配置、IOS导入 • GNS3界面简介及简单拓扑搭建 • 运行模拟器

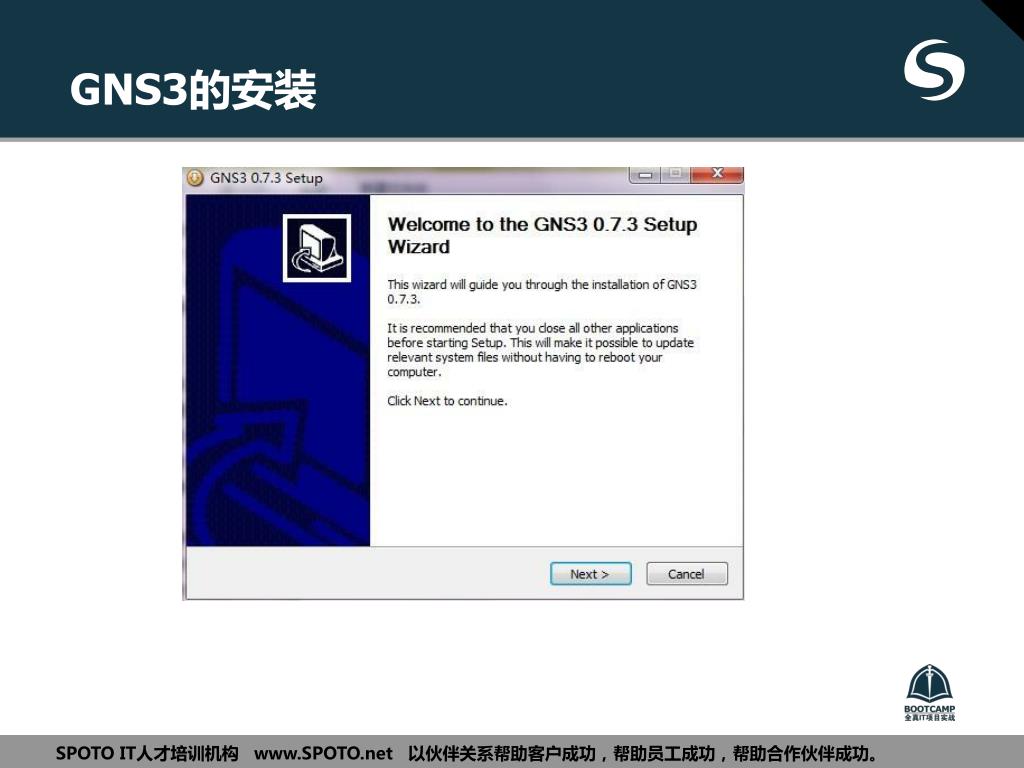

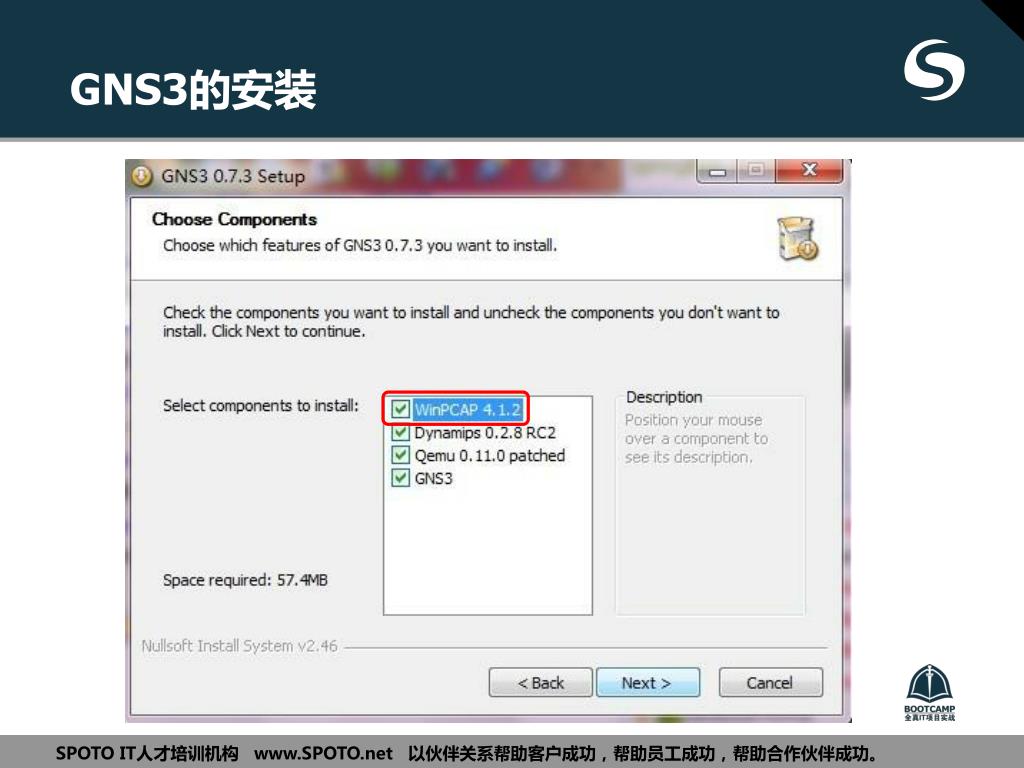

  35. GNS3的安装

  36. GNS3的安装

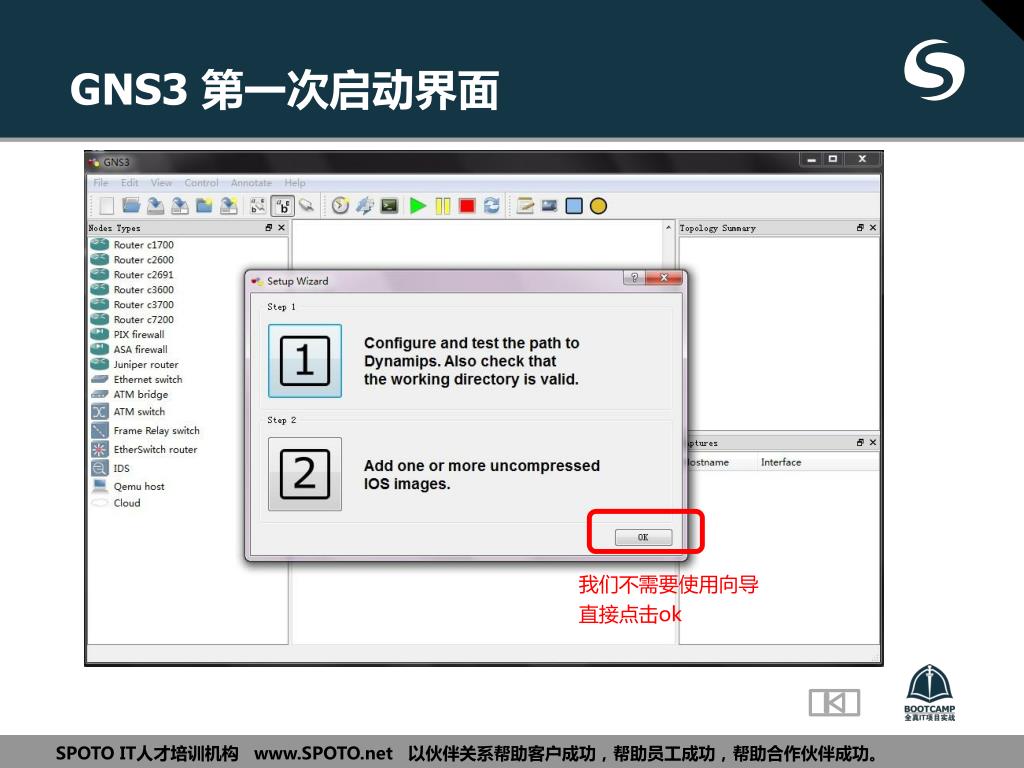

  37. GNS3 第一次启动界面 我们不需要使用向导 直接点击ok

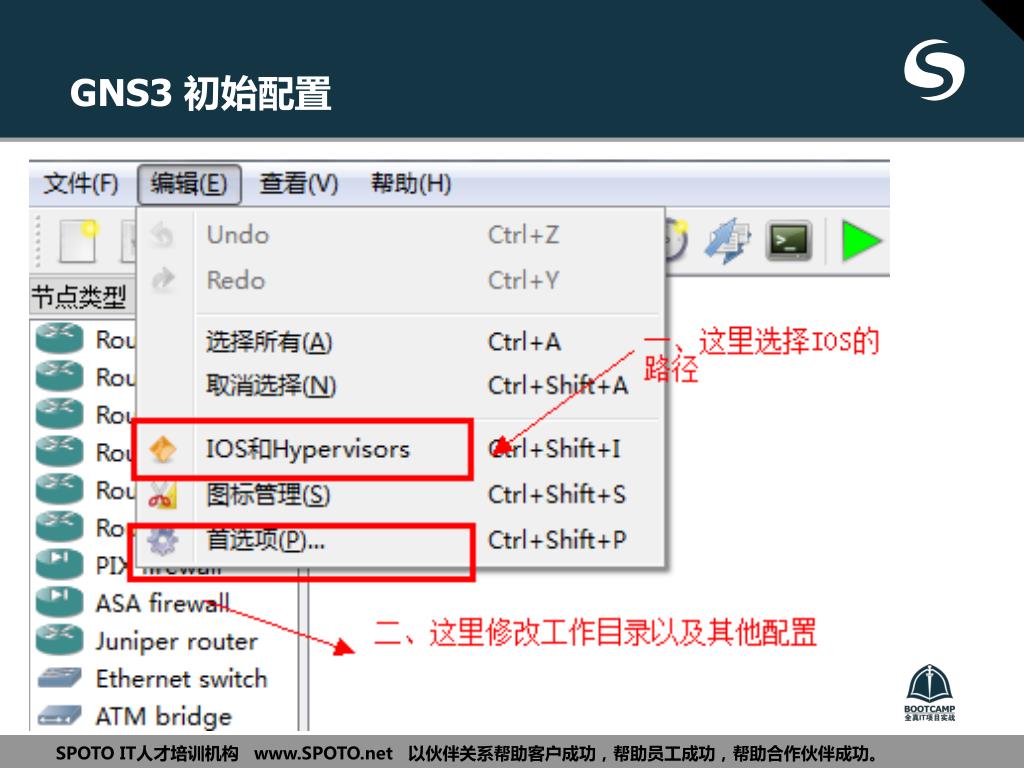

  38. GNS3 初始配置

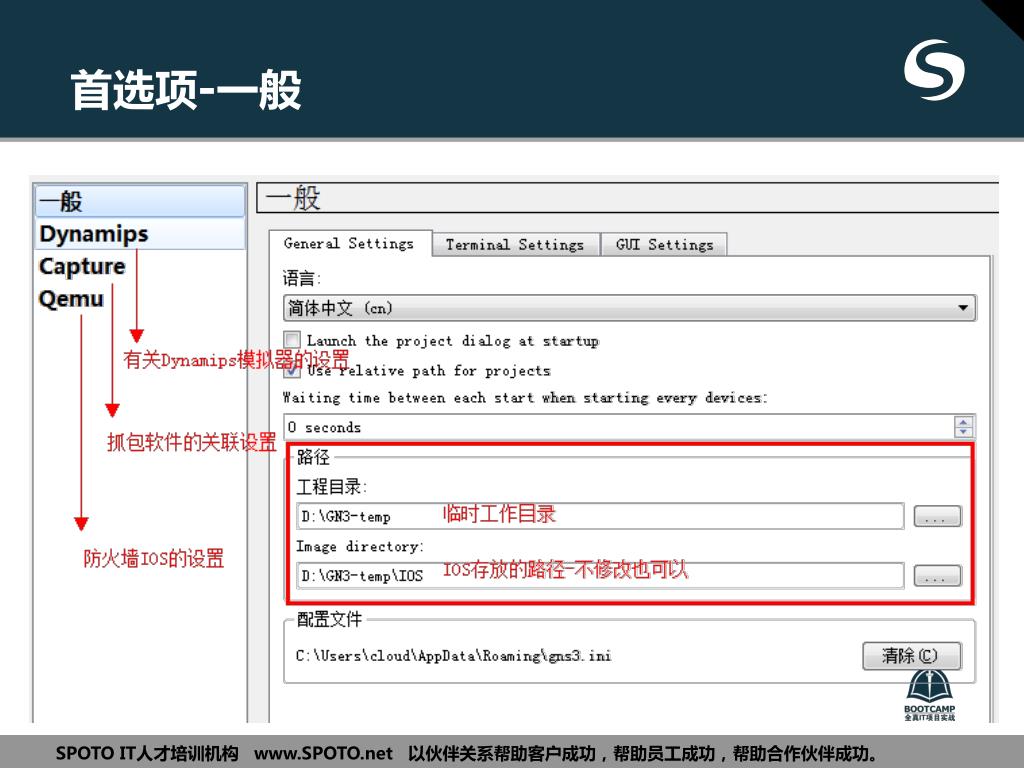

  39. 首选项-一般

  40. 续-首选项-Dynamips

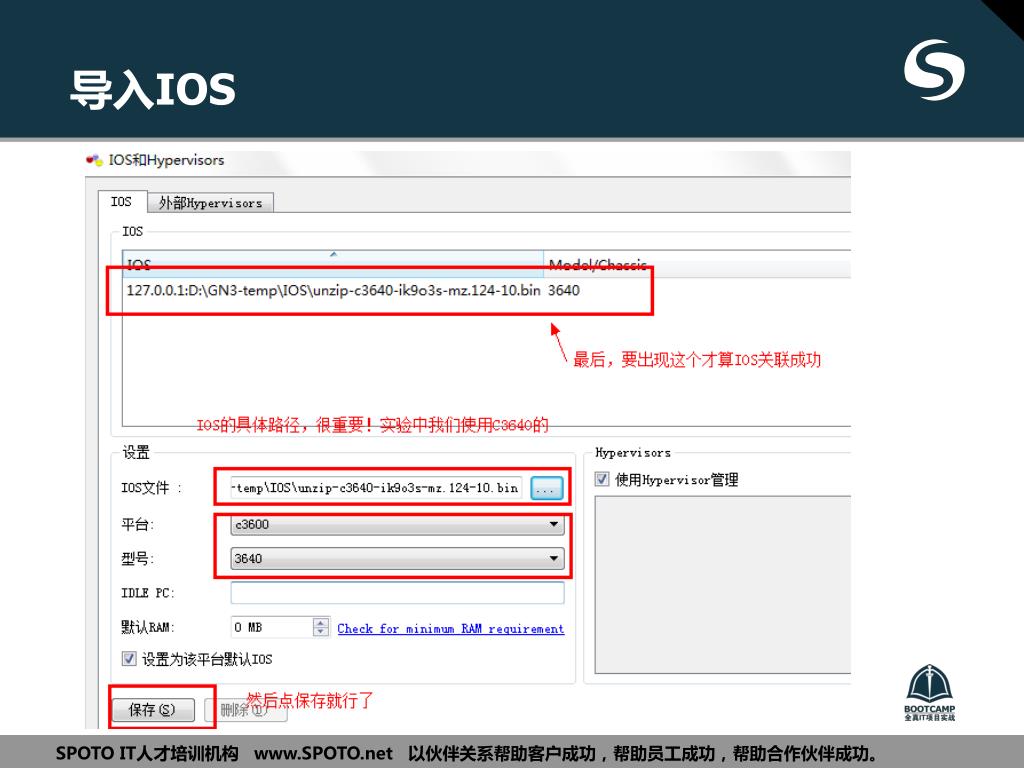

  41. 导入IOS

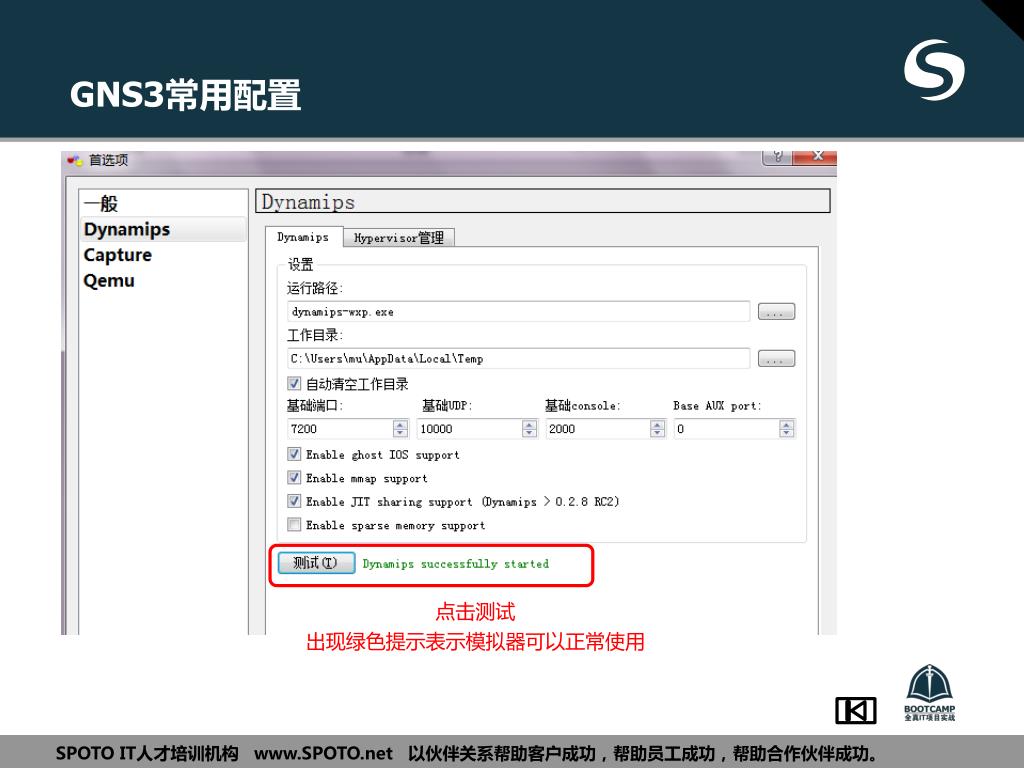

  42. GNS3常用配置 点击测试 出现绿色提示表示模拟器可以正常使用

  43. GNS3界面简介 工程快照

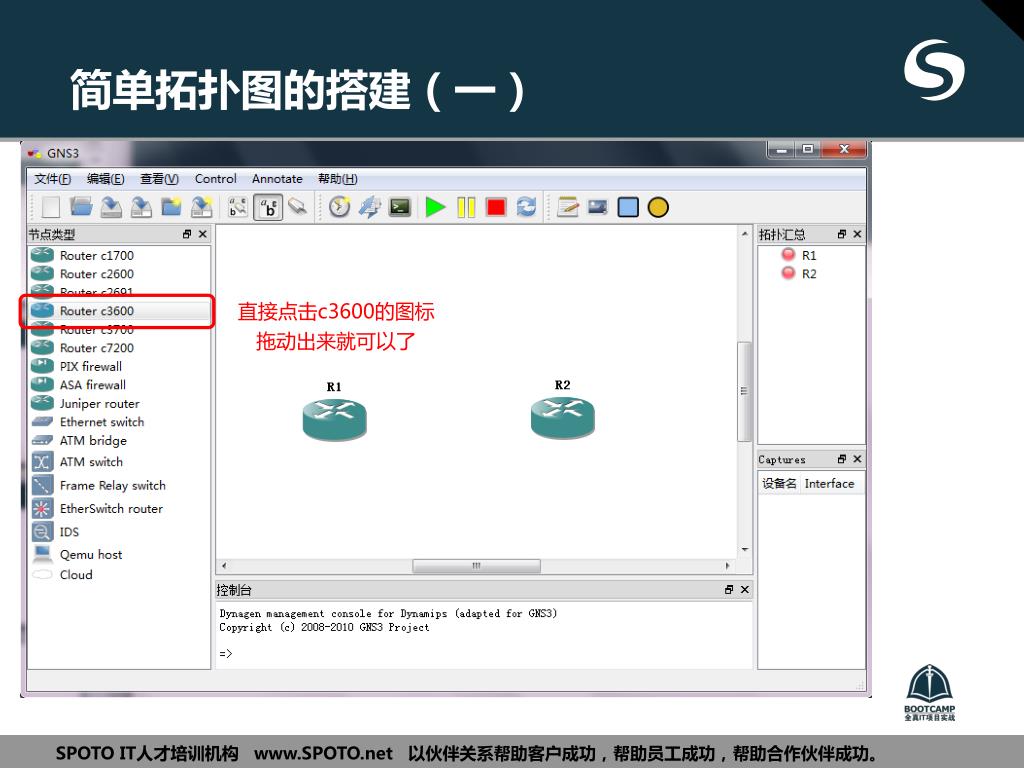

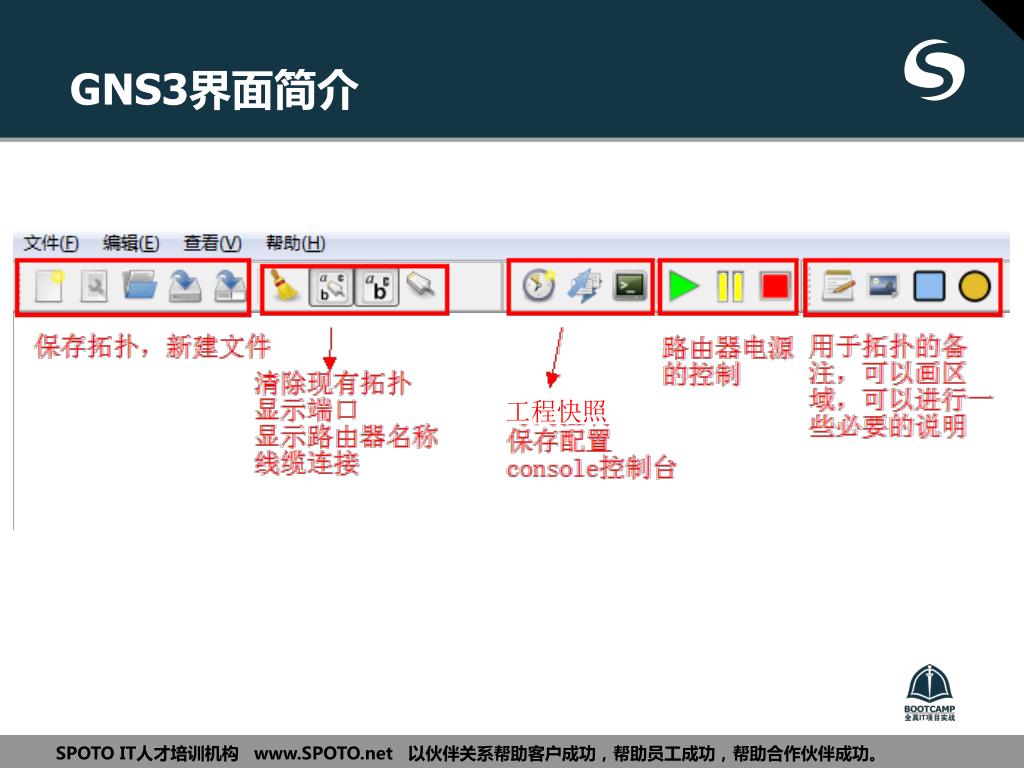

  44. 简单拓扑图的搭建（一） 直接点击c3600的图标 拖动出来就可以了

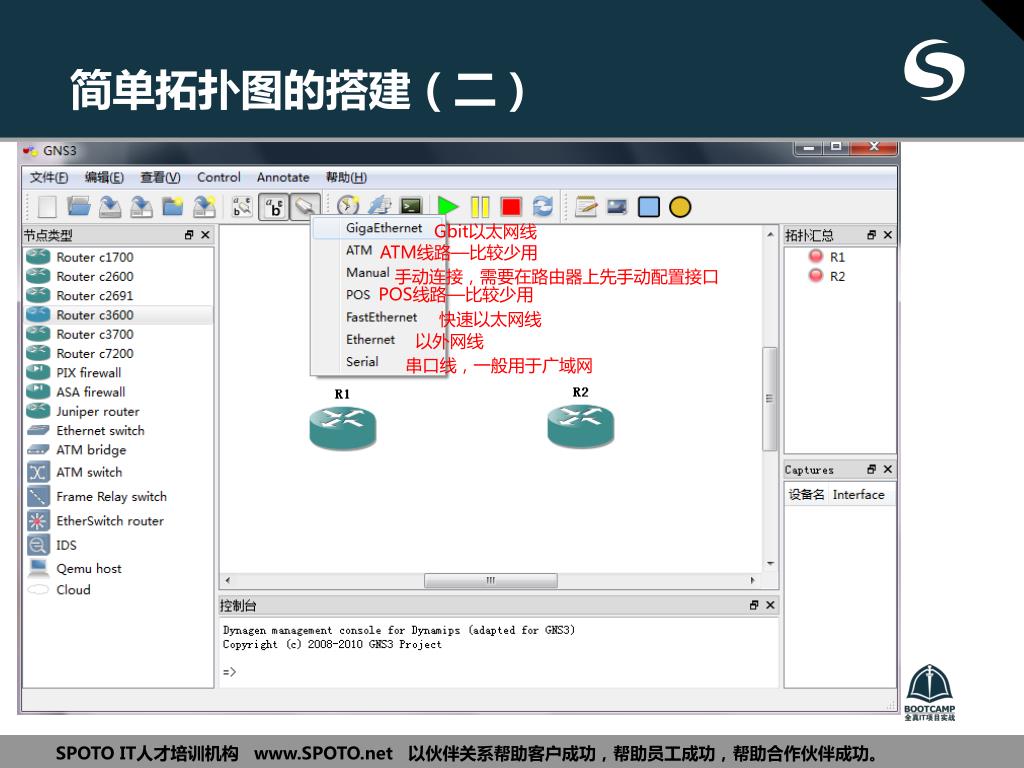

  45. 简单拓扑图的搭建（二） Gbit以太网线 ATM线路—比较少用 手动连接，需要在路由器上先手动配置接口 POS线路—比较少用 快速以太网线 以外网线 串口线，一般用于广域网

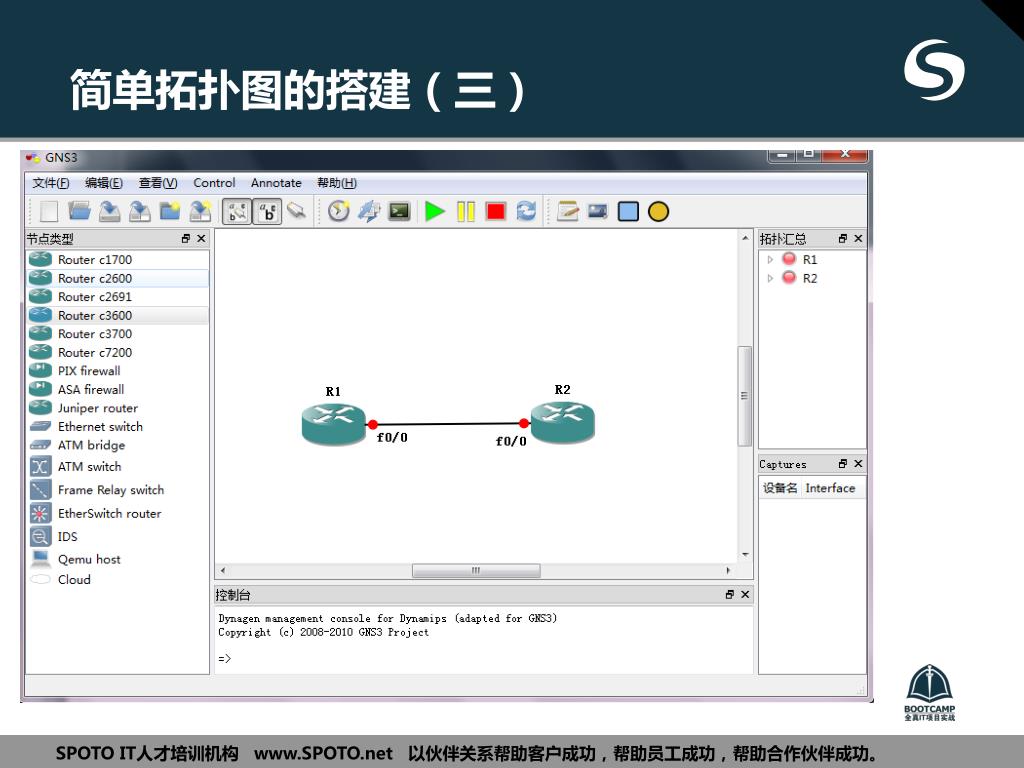

  46. 简单拓扑图的搭建（三）

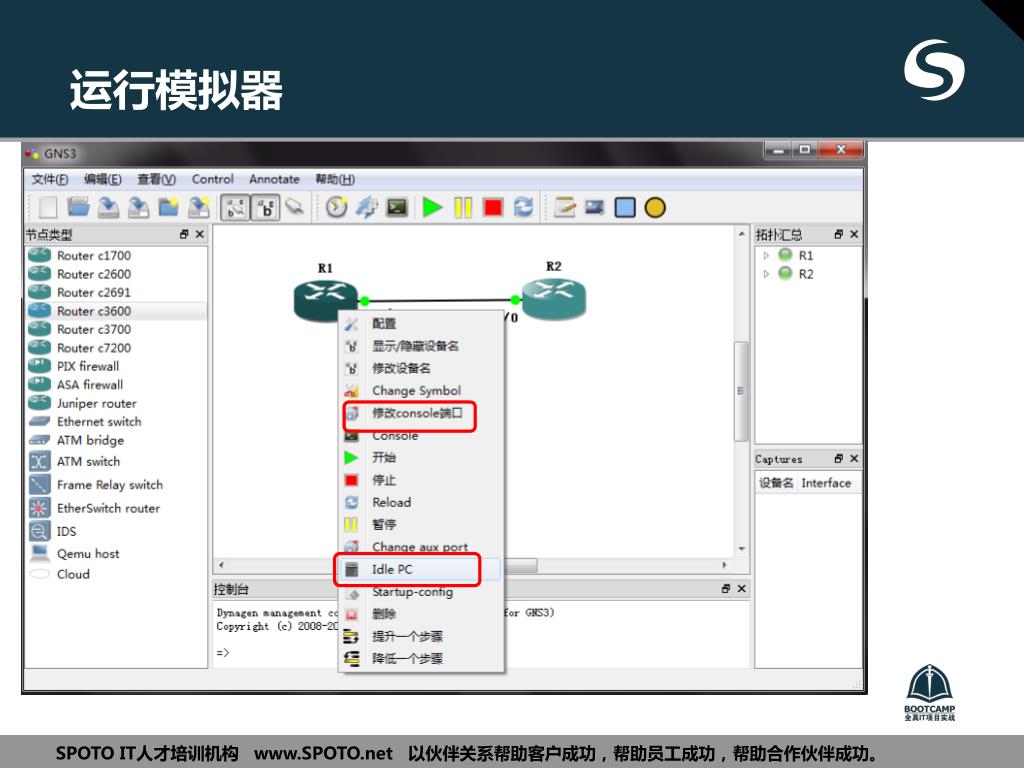

  47. 运行模拟器
