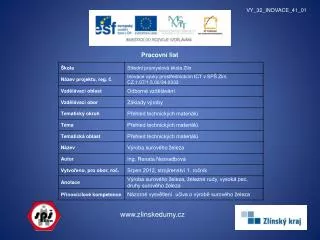

  1. VY_32_INOVACE_41_01 Pracovní list www.zlinskedumy.cz

  2. Výroba surového železa • Železné rudy • Suroviny pro výrobu • Popis vysoké pece • Produkty vysoké pece • Druhy surového železa Téma : Přehled technických materiálů Určeno pro žáky středních průmyslových škol

  3. Od kdy a jak umí člověk vyrobit surové železo?

  4. Železné rudy • Magnetovec • Krevel • Hnědel • Ocelek • Ruda nučická • Železo je obsaženo ve sloučeninách (oxidy, uhličitany, křemičitany) a získává se redukcí oxidem uhelnatým popř. uhlíkem za vysokých teplot. • Ruda se drtí a třídí na magnetických třídičích.

  5. Suroviny pro výrobu surového železa • Železná ruda • Ocelový odpad – okuje a vysokopecní prach • Palivo - koks z černého uhlí • Struskotvorné přísady – v ČR je to nejčastěji vápenec (uhličitan vápenatý) • Vzduch (vítr) – předehřívá se v Cowperových ohřívačích na 950 °C

  6. Hlavní části vysoké pece • Sazebna ( kychta) • Šachta • Rozpor • Zarážka • Nístěj

  7. Vysoká pec

  8. Produkty vysoké pece • Surové železo – ocelárenské, slévarenské, speciální • Vysokopecní plyn – používá se k vyhřívání Cowperových ohřívačů, k vytápění • Vysokopecní struska – používá se ve stavebnictví

  9. Surové železo • Vypouští se z pece do pánví ( pro výrobu oceli) nebo na licí pole, kde tuhne v pískových formách v housky (šedé surové železo) nebo v kovových formách v desky (bílé surové železo). • Surové železo rozdělujeme na: • Ocelárenské (bílé) – k výrobě oceli • Slévárenské (šedé) – k výrobě litiny • Speciální - feroslitiny (přísady k výrobě oceli)

  10. Přehled výroby a zpracování surového železa

  11. Přehled výroby a zpracování surového železa

  12. Obsah uhlíku ve slitinách železa

  13. THOMPSON, Robert. Soubor:Castingiron.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2003 [cit. 2012-08-06]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Castingiron.jpg VALANDIL1983. Soubor:Meltedraw-iron.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2005 [cit. 2012-08-06]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Melted_raw-iron.jpg Soubor:Schema kopie.jpg. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): WikimediaFoundation, 2001- [cit. 2012-08-06]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Schema_kopie.jpg FISCHER, Ulrich. Základy strojnictví. 1. vyd. Praha: Europa-Sobotáles, 2004, 290 s. ISBN 80-867-0609-5. HLUCHÝ, Miroslav a Jan KOLOUCH. Strojírenská technologie 1. 3., přeprac. vyd. Praha: Scientia, 2002, 266 s. ISBN 80-718-3262-6. POUŽITÉ ZDROJE
