Interpretace výsledků modelových výpočtů

1. Interpretace výsledků modelových výpočtů Jan Macoun, Josef Keder, Český hydrometeorologický ústav - macoun@chmi.cz

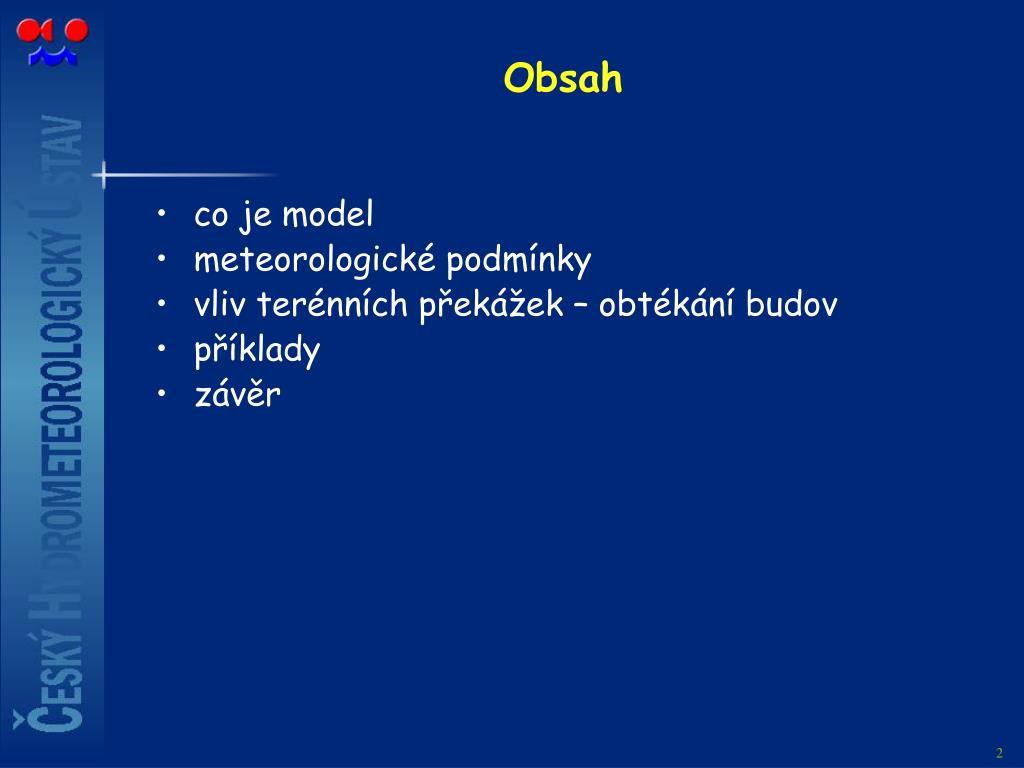

2. Obsah • co je model • meteorologické podmínky • vliv terénních překážek – obtékání budov • příklady • závěr

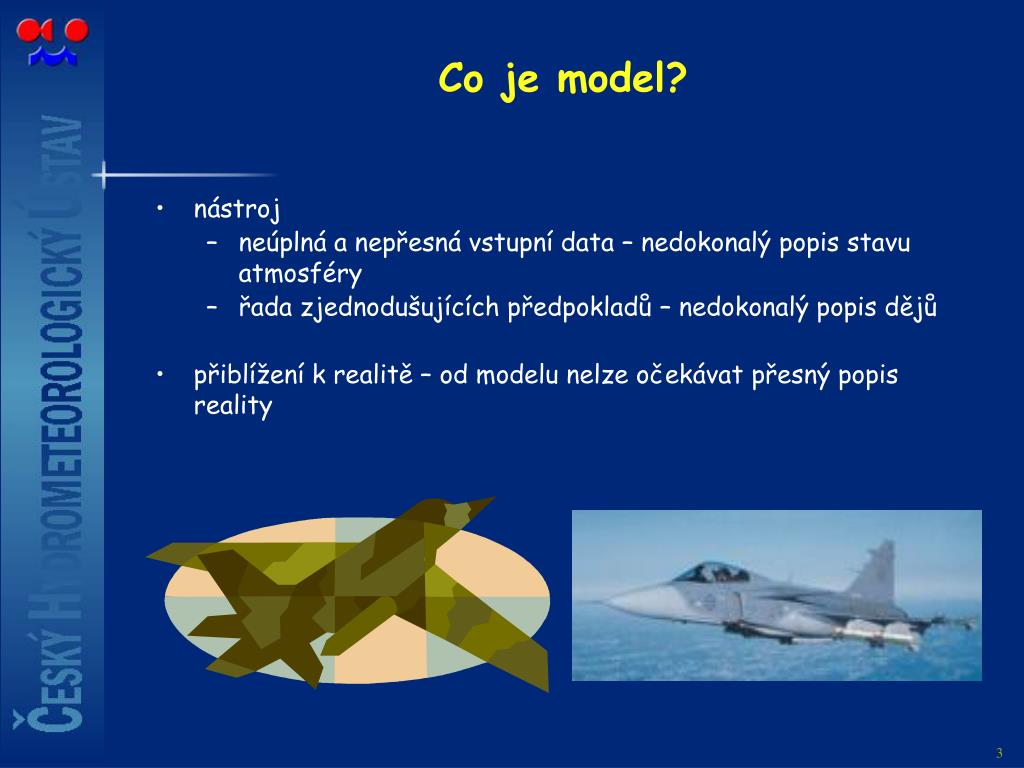

3. Co je model? • nástroj • neúplná a nepřesná vstupní data – nedokonalý popis stavu atmosféry • řada zjednodušujících předpokladů – nedokonalý popis dějů • přiblížení k realitě –od modelu nelze očekávat přesný popis reality

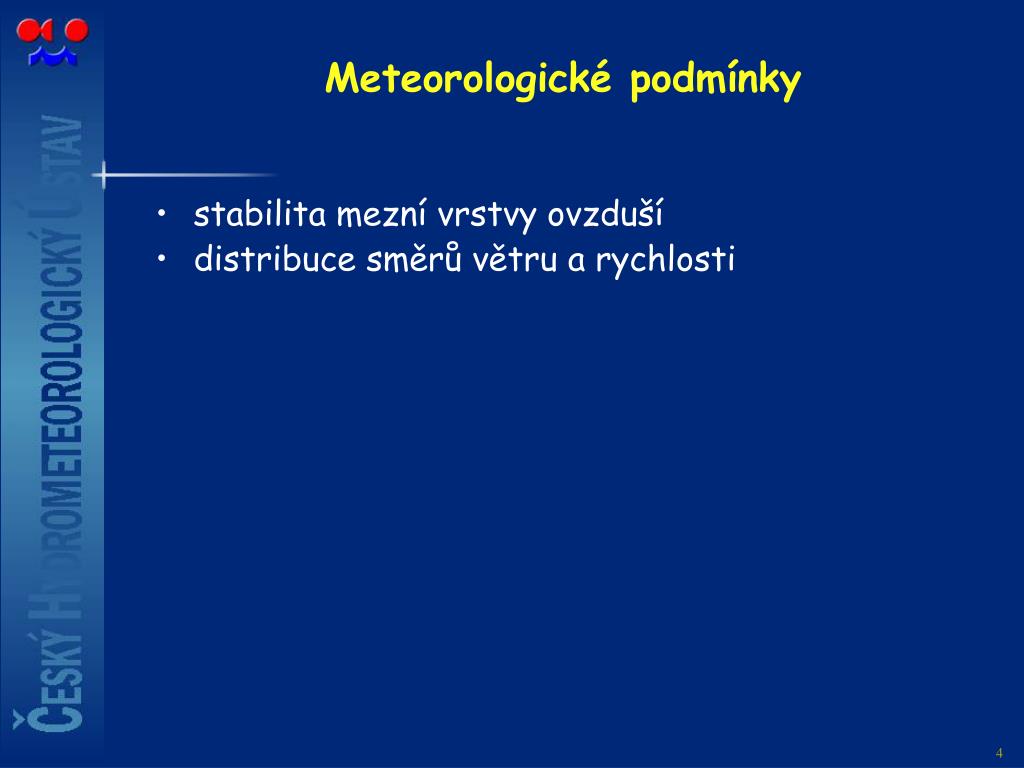

4. Meteorologické podmínky • stabilita mezní vrstvy ovzduší • distribuce směrů větru a rychlosti

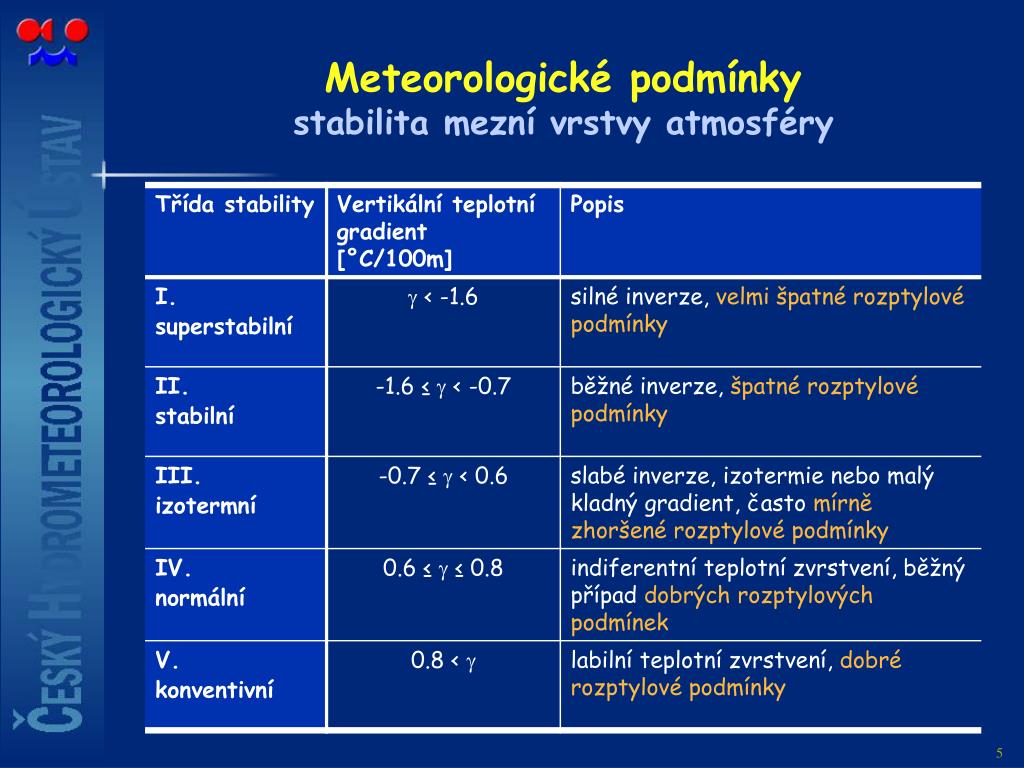

5. Meteorologické podmínkystabilita mezní vrstvy atmosféry

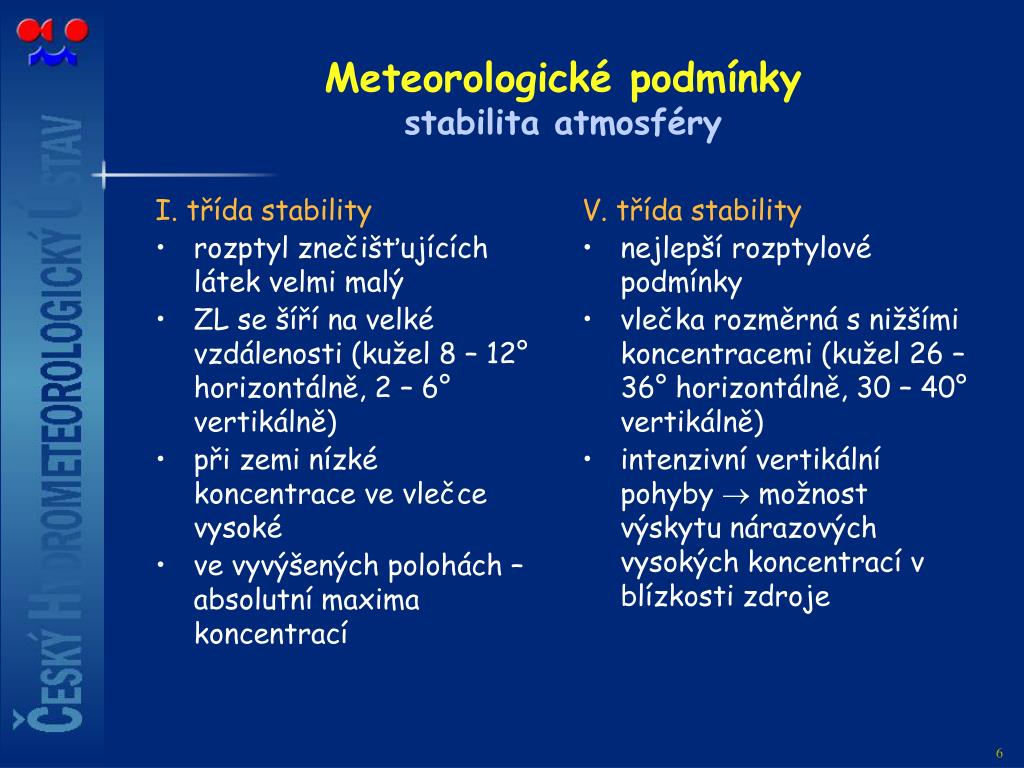

6. I. třída stability rozptyl znečišťujících látek velmi malý ZL se šíří na velké vzdálenosti (kužel 8 – 12° horizontálně, 2 – 6° vertikálně) při zemi nízké koncentrace ve vlečce vysoké ve vyvýšených polohách – absolutní maxima koncentrací V. třída stability nejlepší rozptylové podmínky vlečka rozměrná s nižšími koncentracemi (kužel 26 – 36° horizontálně, 30 – 40° vertikálně) intenzivní vertikální pohyby  možnost výskytu nárazových vysokých koncentrací v blízkosti zdroje Meteorologické podmínkystabilita atmosféry

7. Rozptyl znečišťujících látekI. třída stability - superstabilní v bodě A – nulové koncentrace, v bodě B velmi vysoké

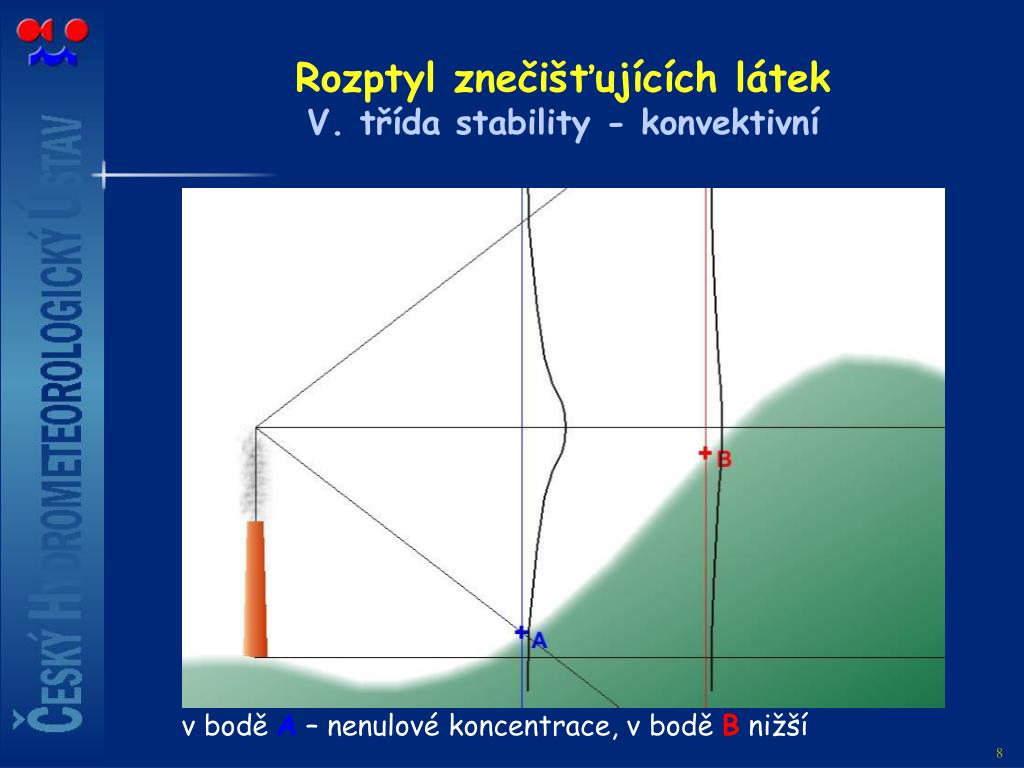

8. Rozptyl znečišťujících látekV. třída stability - konvektivní v bodě A – nenulové koncentrace, v bodě B nižší

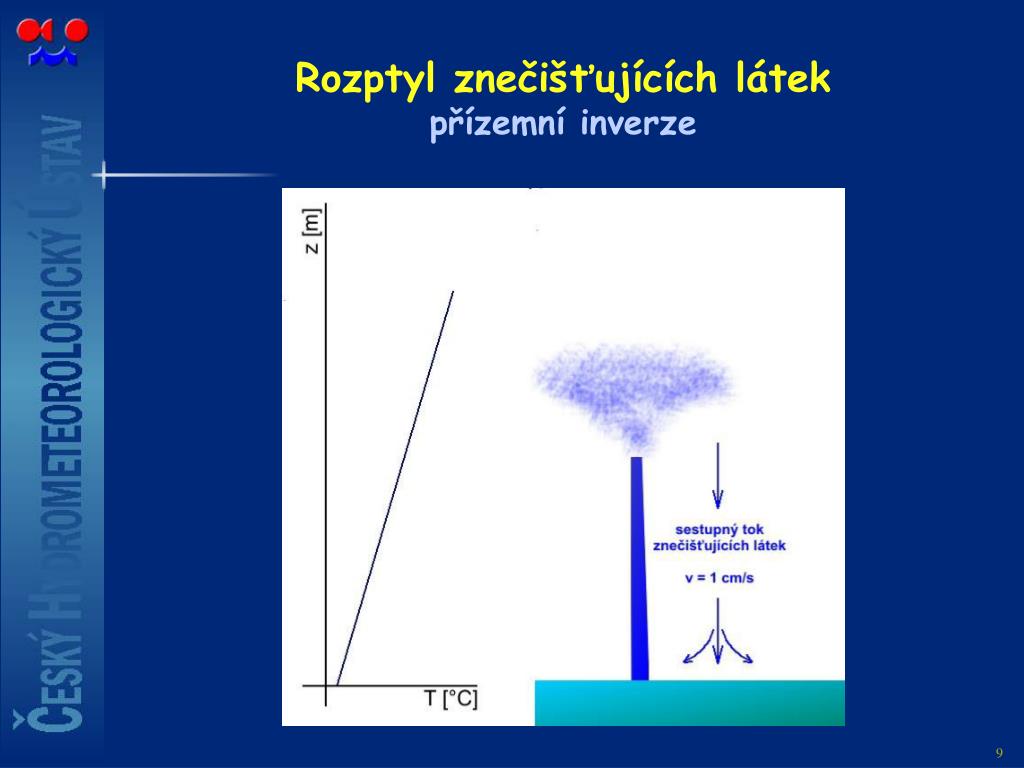

9. Rozptyl znečišťujících látekpřízemní inverze

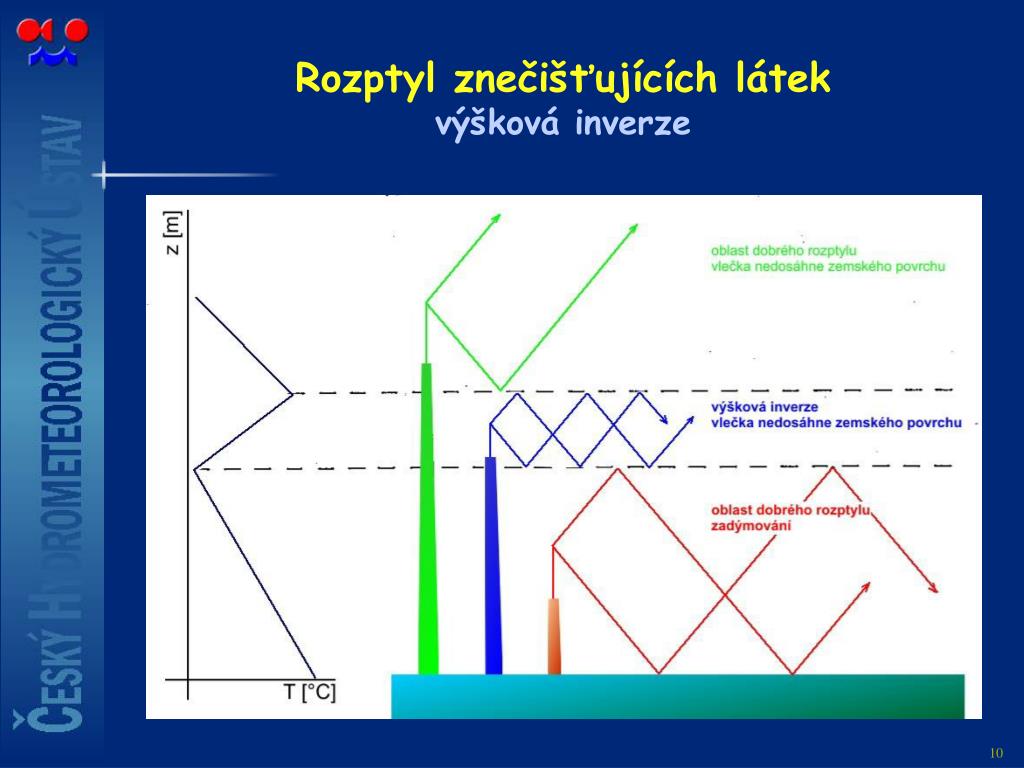

10. Rozptyl znečišťujících látekvýšková inverze

11. Rozptyl znečišťujících látekvýšková inverze

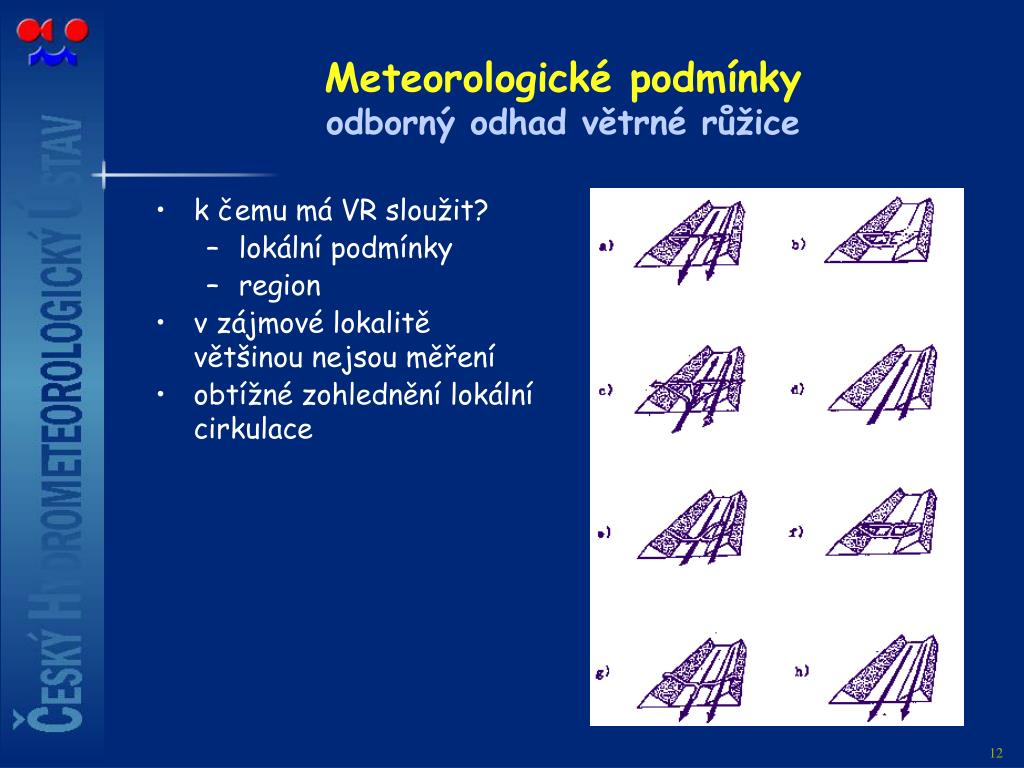

12. Meteorologické podmínkyodborný odhad větrné růžice • k čemu má VR sloužit? • lokální podmínky • region • v zájmové lokalitě většinou nejsou měření • obtížné zohlednění lokální cirkulace

13. Obtékání terénní překážky (1/2)

14. Obtékání terénní překážky (2/2)

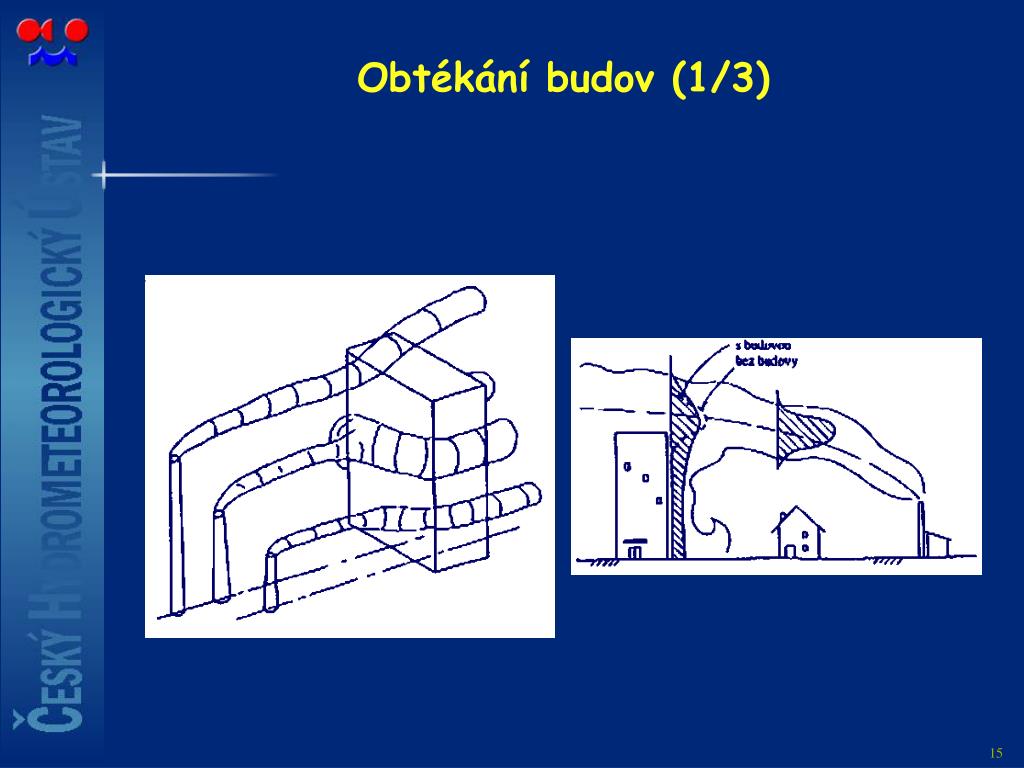

15. Obtékání budov(1/3)

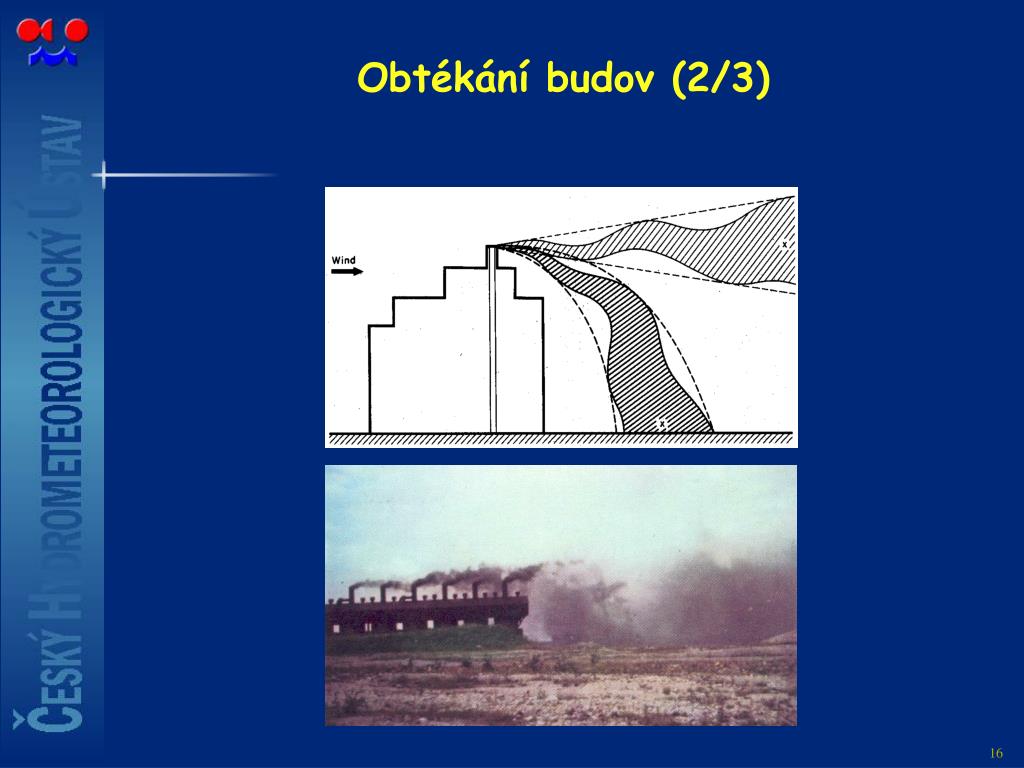

16. Obtékání budov(2/3)

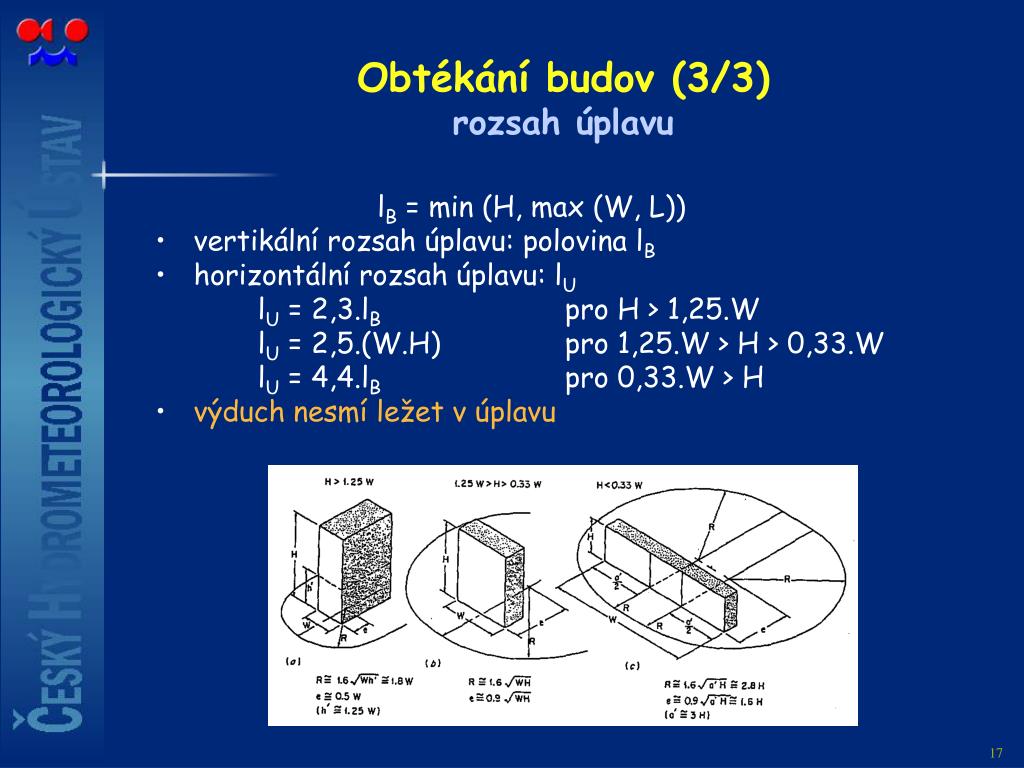

17. Obtékání budov (3/3)rozsah úplavu lB = min (H, max (W, L)) • vertikální rozsah úplavu: polovina lB • horizontální rozsah úplavu: lU lU = 2,3.lB pro H > 1,25.W lU = 2,5.(W.H) pro 1,25.W > H > 0,33.W lU = 4,4.lB pro 0,33.W > H • výduch nesmí ležet v úplavu

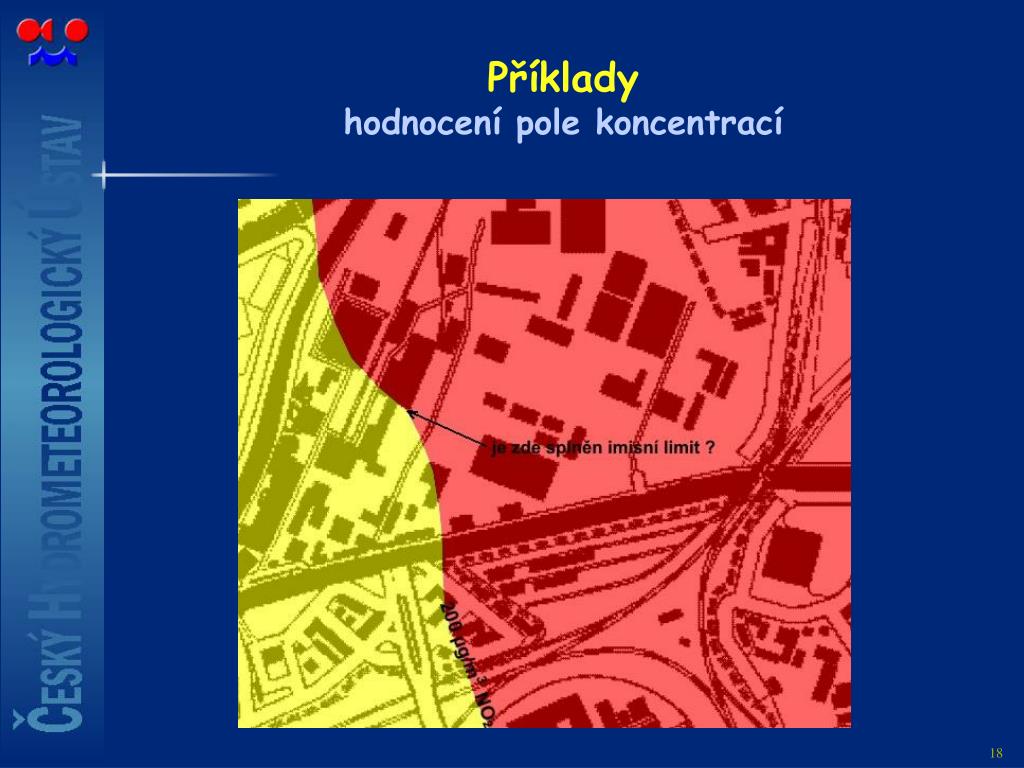

18. Příkladyhodnocení pole koncentrací

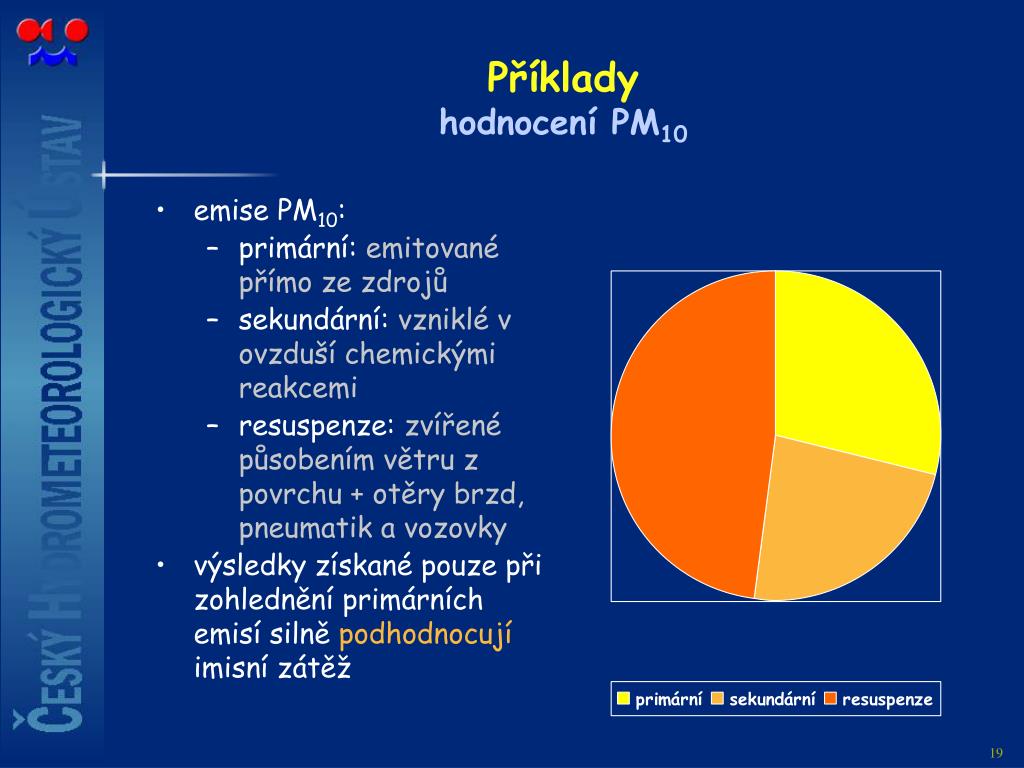

19. Příkladyhodnocení PM10 • emise PM10: • primární: emitované přímo ze zdrojů • sekundární: vzniklé v ovzduší chemickými reakcemi • resuspenze: zvířené působením větru z povrchu + otěry brzd, pneumatik a vozovky • výsledky získané pouze při zohlednění primárních emisí silně podhodnocují imisní zátěž

20. Příkladyzávěry • „vypočtená koncentrace NO2 je 199,5 µg.m-3 – imisní limit je splněn“ – indikace oblastí s možnými problémy • „zdroj působí koncentrace 35 µg.m-3 – v oblasti nejsou žádné problémy“ – není zohledněno imisní pozadí • „modelové koncentrace PM10 od zdrojů jsou 15 µg.m-3 – imisní limit splněn“ – nejsou zohledněny sekundární částice a resuspenze • „denní imisní limit bude překročen v 0,2 % případů v průběhu roku“ – denní imisní limit bude překročen 1x za pět let

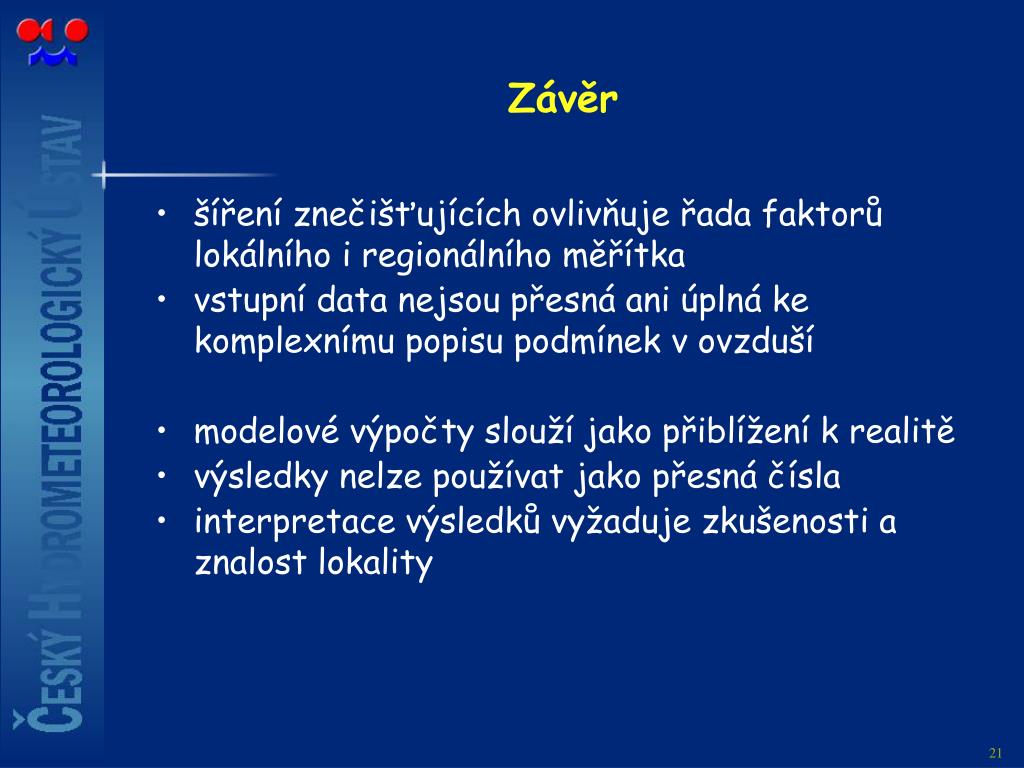

21. Závěr • šíření znečišťujících ovlivňuje řada faktorů lokálního i regionálního měřítka • vstupní data nejsou přesná ani úplná ke komplexnímu popisu podmínek v ovzduší • modelové výpočty slouží jako přiblížení k realitě • výsledky nelze používat jako přesná čísla • interpretace výsledků vyžaduje zkušenosti a znalost lokality
