  1. Elementos de Conectividad

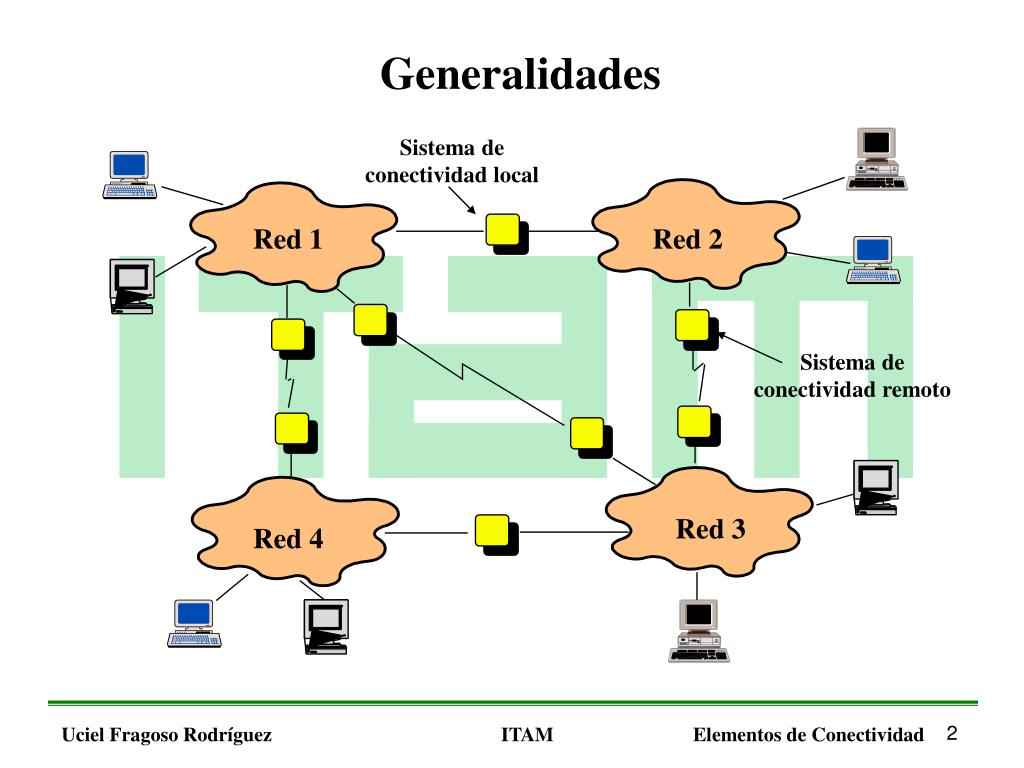

  2. Generalidades Sistema de conectividad local Red 1 Red 2 Sistema de conectividad remoto Red 3 Red 4

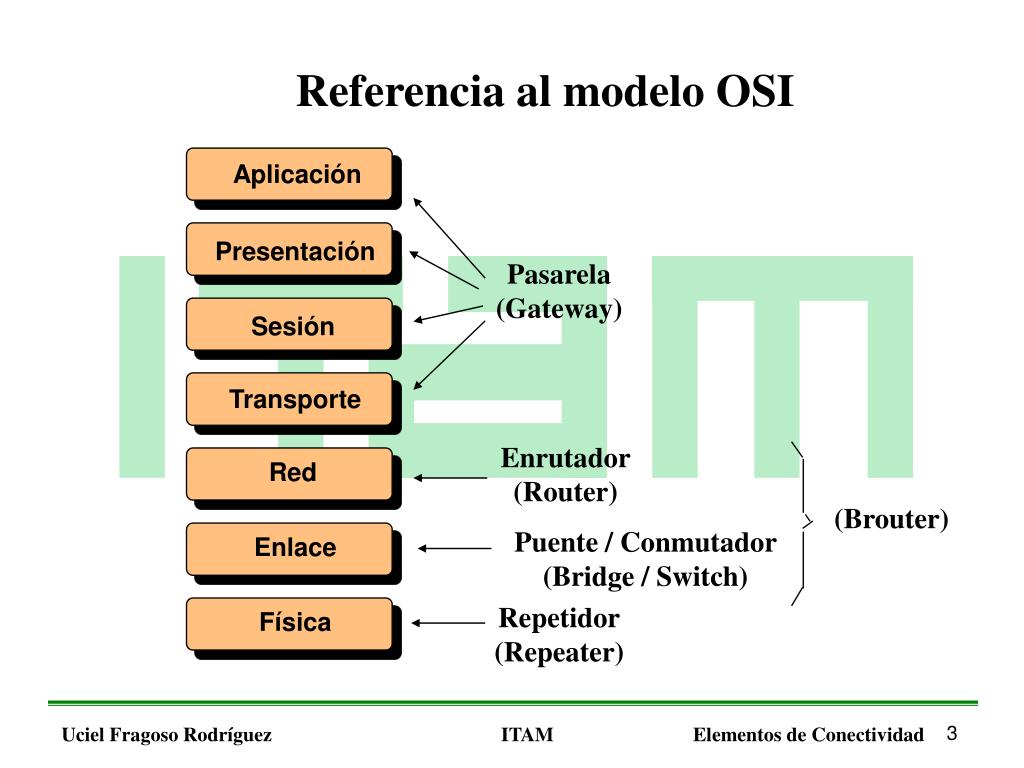

  3. Referencia al modelo OSI Aplicación Presentación Pasarela (Gateway) Sesión Transporte Enrutador (Router) Red (Brouter) Puente / Conmutador (Bridge / Switch) Enlace Repetidor (Repeater) Física

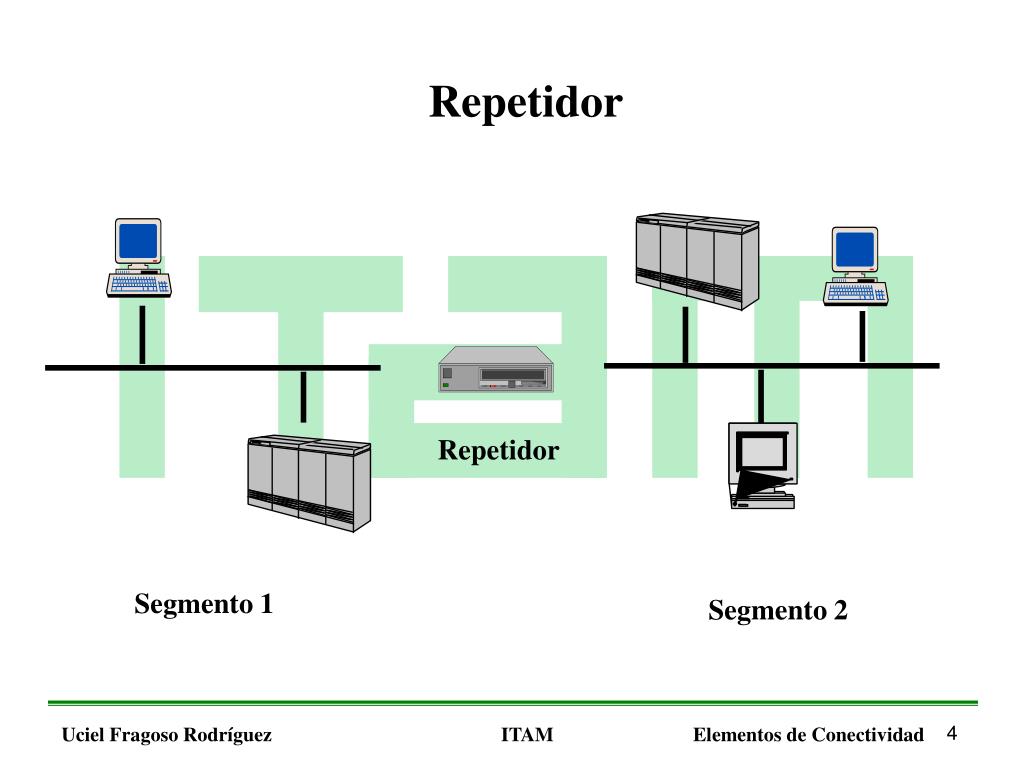

  4. Repetidor Repetidor Segmento 1 Segmento 2

  5. Puente Puentes locales Puente Puentes remotos Puente T1 Puente

  6. Puente (operación) A B Segmento 1 Pto 1 Puente Pto 3 Pto 2 Segmento 2 Segmento 3 D C Pto 2 Pto 3 Pto 1 * Aprendizaje * Filtraje * Reenvío @A @C @D @B

  7. Puente (operación) Recibe trama Pto X @D Dirección física destino @F Dirección física fuente No Reenvía @F E tabla? @D E tabla? Aprende No Si Si Agrega @F a la tabla A todos los puertos excepto X Si Pto. X ? Filtra No Actualizar temporizador Reenvía Descarta trama El segmento correcto

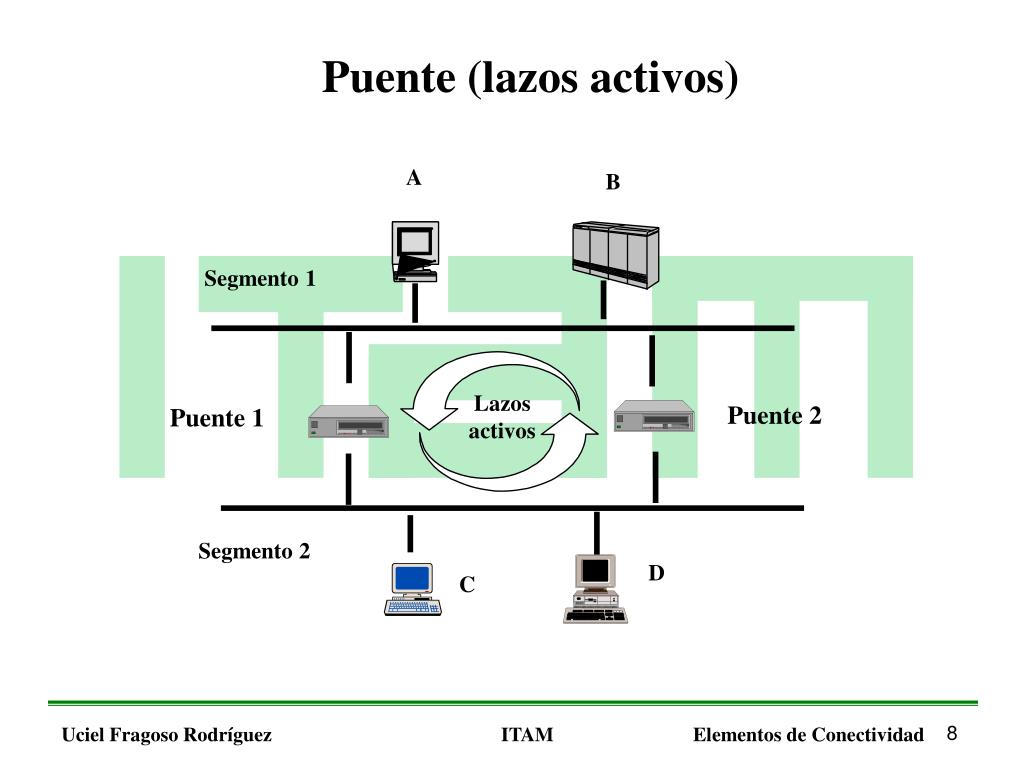

  8. Puente (lazos activos) A B Segmento 1 Lazos activos Puente 2 Puente 1 Segmento 2 D C

  9. Arbol expandido (Spanning Tree) BPDU @D Mensaje de Configuración @F Dir. de difusión a todos los puentes Otros ID Puente ID Pto. ID Root Costo Dir. del pto. que transmite el mensaje

  10. Puente Spanning-Tree (algoritmo) S1 1 1 2 P1 P2 3 2 S3 S2 1 1 1 2 P6 P3 P4 2 2 S6 3 S4 1 P5 S5 2

  11. Puente Spanning-Tree (ejemplo) S1 ( P1 ) 1 1 Raíz PR 2 P1 P2 3 2 S3 ( P1 ) S2 ( P1 ) 1 1 1 PR PR PR 2 P6 P3 P4 2 2 S6 3 S4 1 PR P5 S5 2

  12. Puente Spanning-Tree (ejemplo cont.) S1 ( P1 ) 1 1 Raíz PR 2 P1 P2 3 2 S3 ( P1 ) S2 ( P1 ) 1 1 1 PR PR PR 2 P6 P3 P4 2 2 S6 ( P4 ) 3 S4 ( P3 ) 1 PR P5 S5 ( P5 ) 2

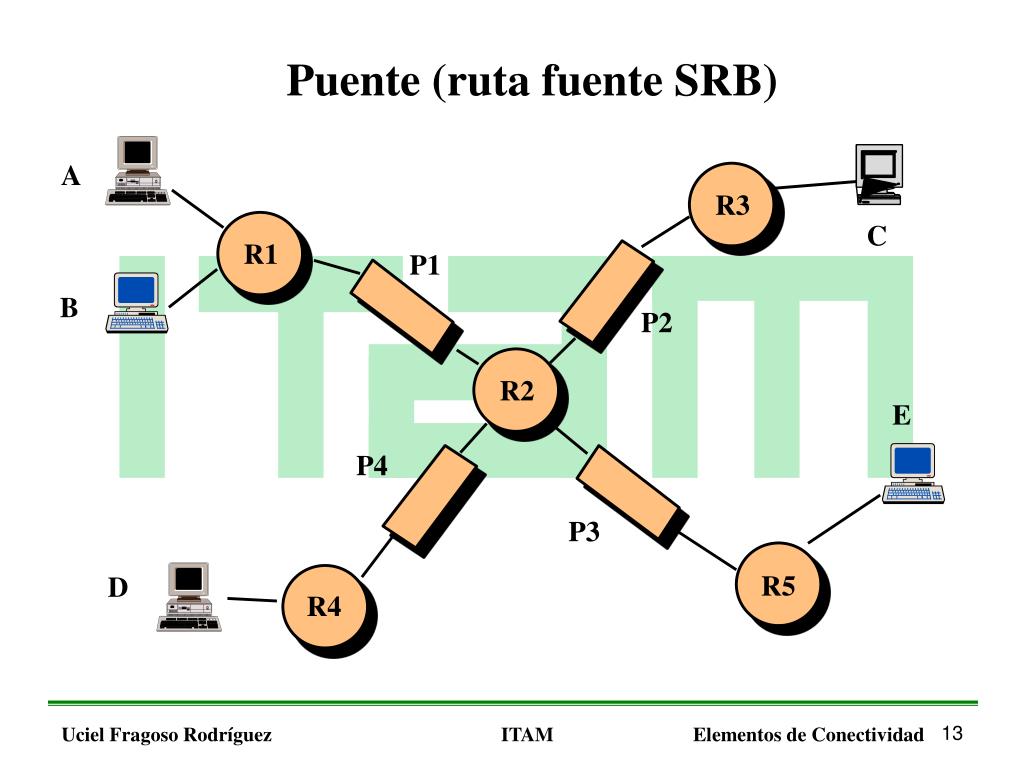

  13. Puente (ruta fuente SRB) Escenario A R3 C R1 P1 B P2 R2 E P4 P3 R5 D R4

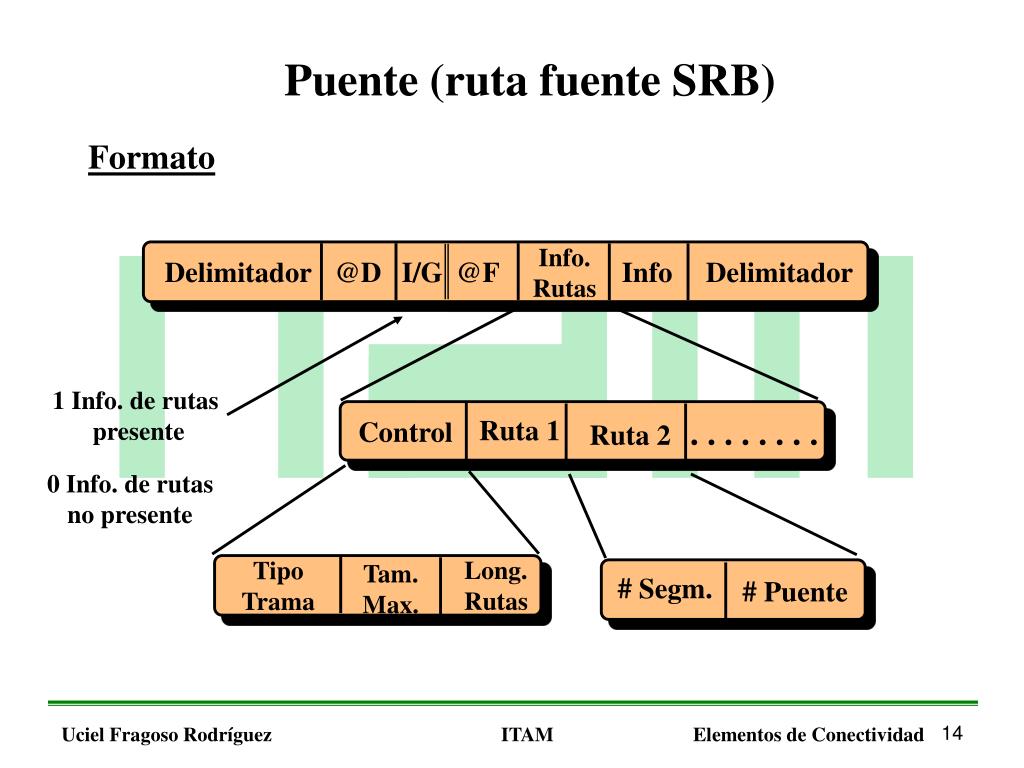

  14. Puente (ruta fuente SRB) Formato Info. Rutas Delimitador @D I/G @F Info Delimitador 1 Info. de rutas presente . . . . . . . . Ruta 1 Control Ruta 2 0 Info. de rutas no presente Long. Rutas Tipo Trama Tam. Max. # Segm. # Puente

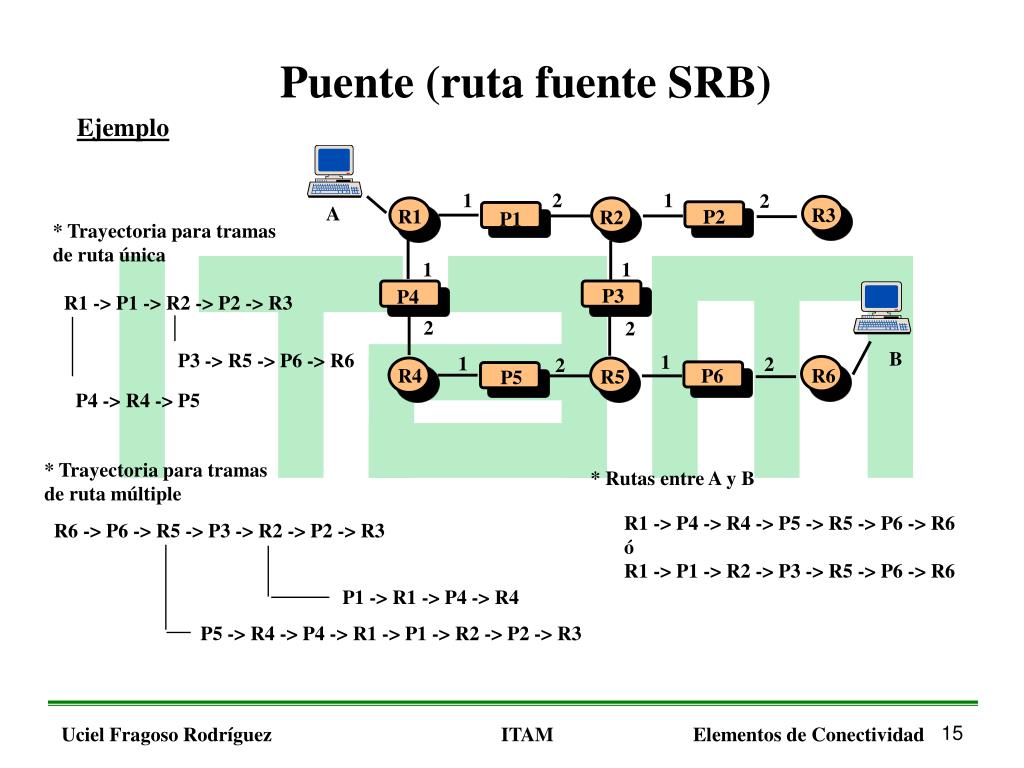

  15. Puente (ruta fuente SRB) Ejemplo 1 2 1 2 A R3 R1 P2 R2 P1 * Trayectoria para tramas de ruta única 1 1 P3 P4 R1 -> P1 -> R2 -> P2 -> R3 2 2 B P3 -> R5 -> P6 -> R6 1 1 2 2 R4 P6 R6 R5 P5 P4 -> R4 -> P5 * Trayectoria para tramas de ruta múltiple * Rutas entre A y B R1 -> P4 -> R4 -> P5 -> R5 -> P6 -> R6 ó R1 -> P1 -> R2 -> P3 -> R5 -> P6 -> R6 R6 -> P6 -> R5 -> P3 -> R2 -> P2 -> R3 P1 -> R1 -> P4 -> R4 P5 -> R4 -> P4 -> R1 -> P1 -> R2 -> P2 -> R3

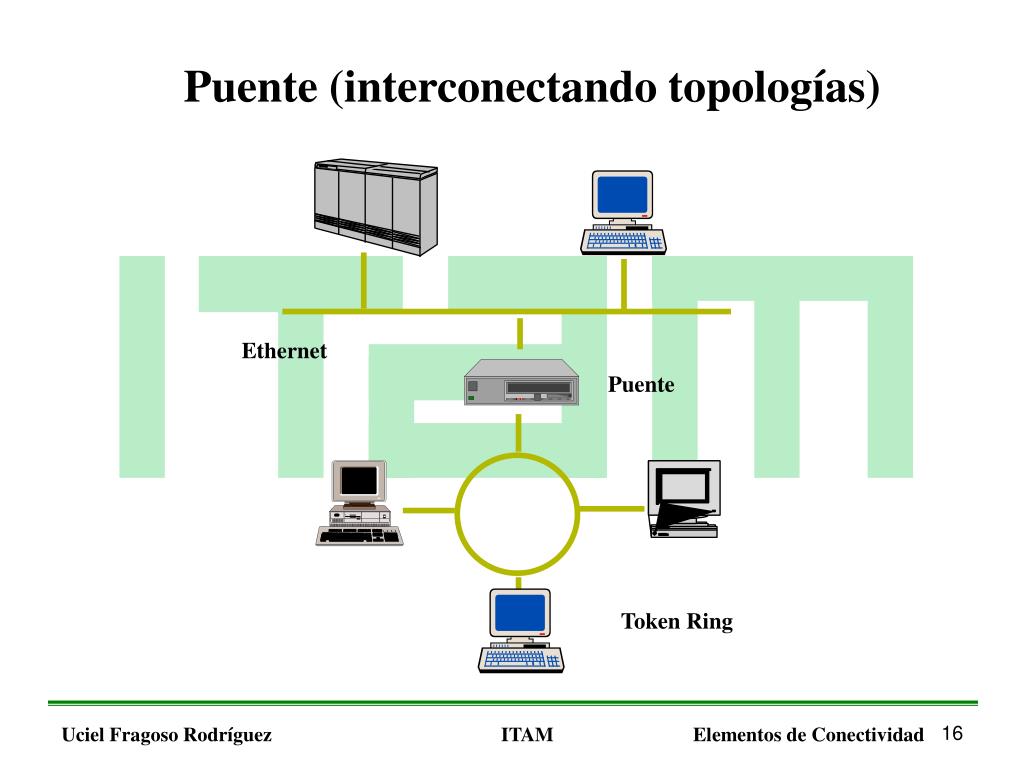

  16. Puente (interconectando topologías) Ethernet Puente Token Ring

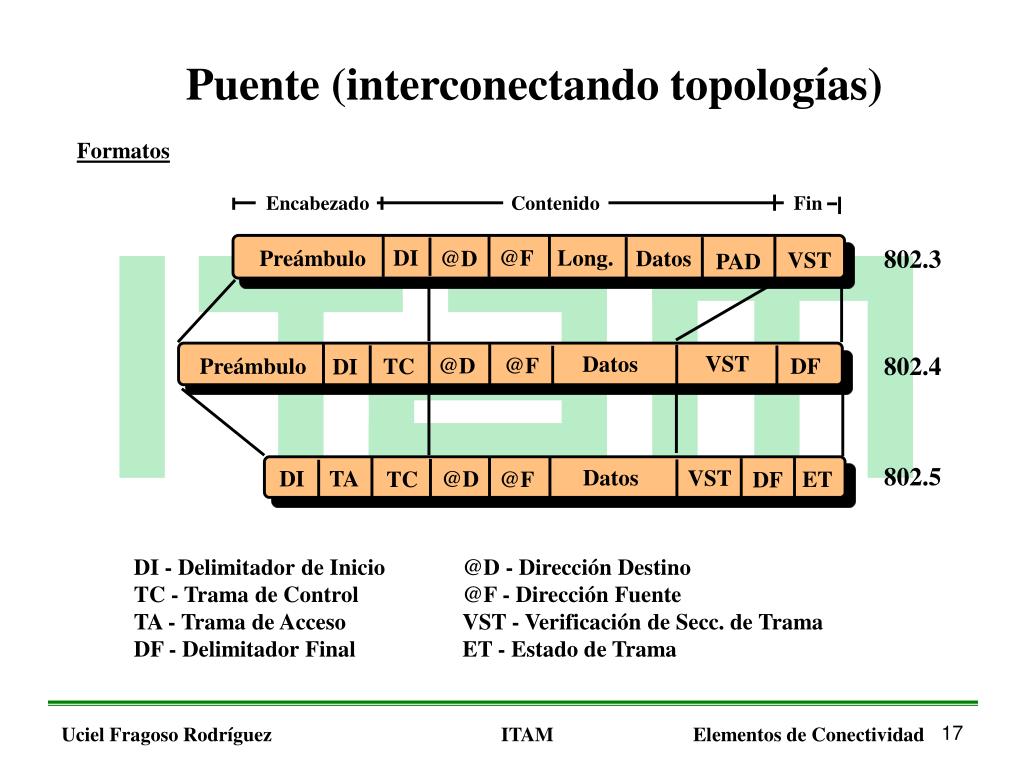

  17. Puente (interconectando topologías) Formatos Encabezado Contenido Fin 802.3 DI Long. @F Preámbulo @D Datos VST PAD VST Datos 802.4 @F @D Preámbulo DF TC DI 802.5 Datos VST DI TA @D TC @F ET DF DI - Delimitador de Inicio TC - Trama de Control TA - Trama de Acceso DF - Delimitador Final @D - Dirección Destino @F - Dirección Fuente VST - Verificación de Secc. de Trama ET - Estado de Trama

  18. Puente (Topología de cascada) Seg. 1 Puente Seg. 2 Puente Seg. 3

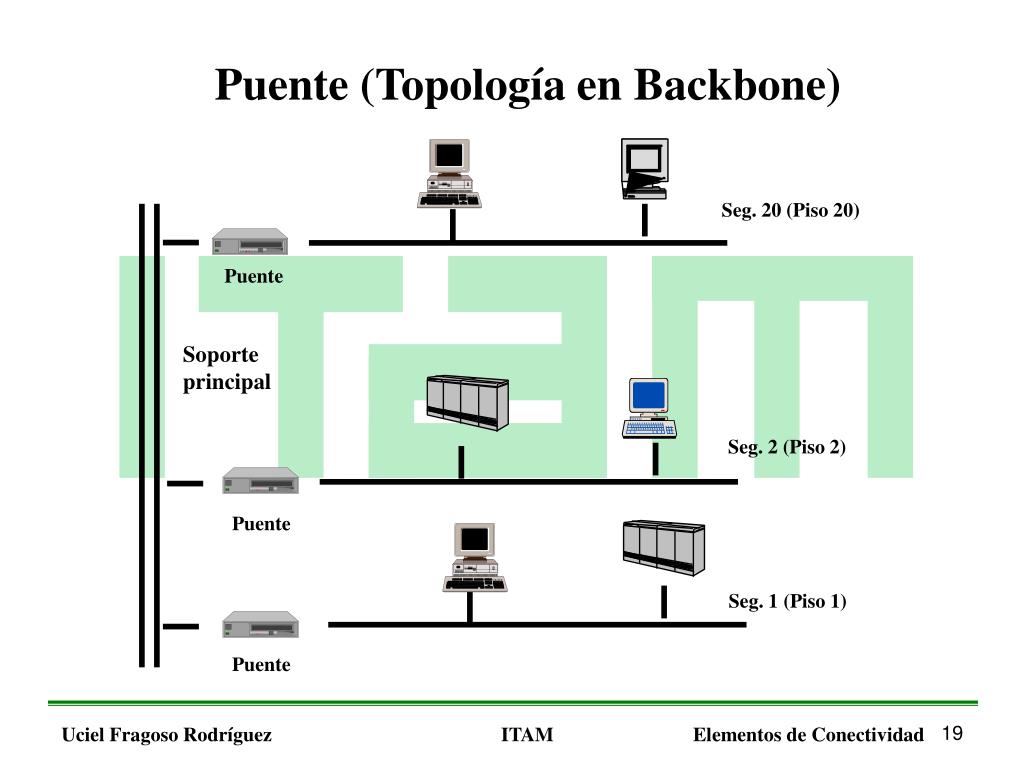

  19. Puente (Topología en Backbone) Seg. 20 (Piso 20) Puente Soporte principal Seg. 2 (Piso 2) Puente Seg. 1 (Piso 1) Puente

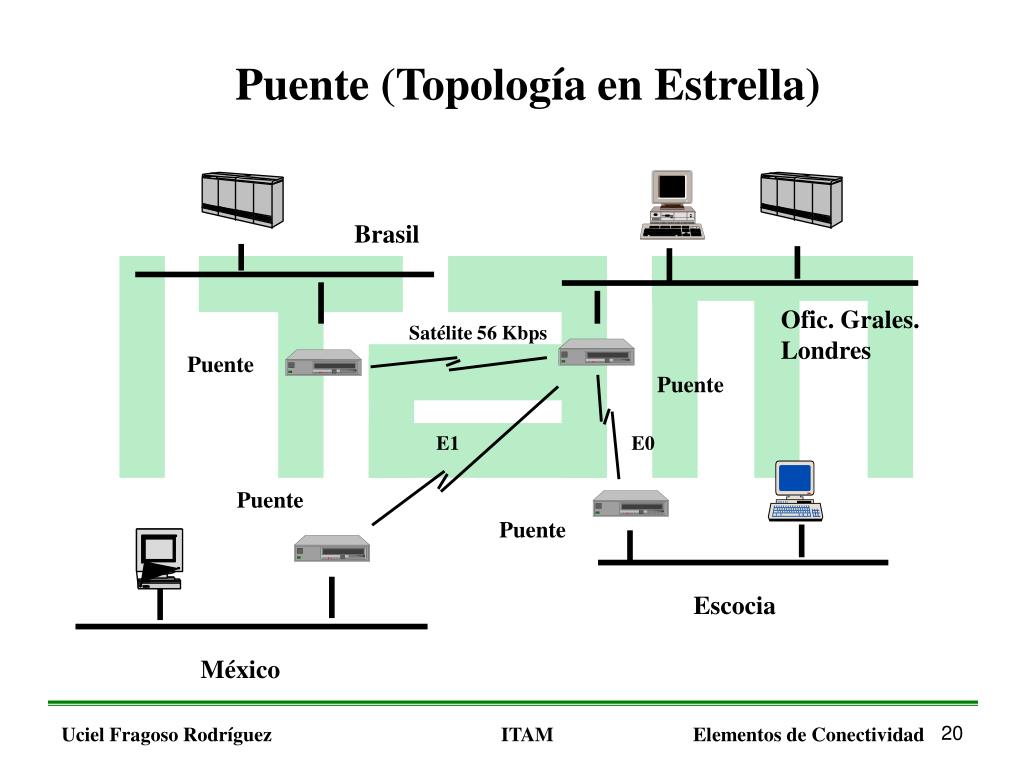

  20. Puente (Topología en Estrella) Brasil Ofic. Grales. Londres Satélite 56 Kbps Puente Puente E1 E0 Puente Puente Escocia México

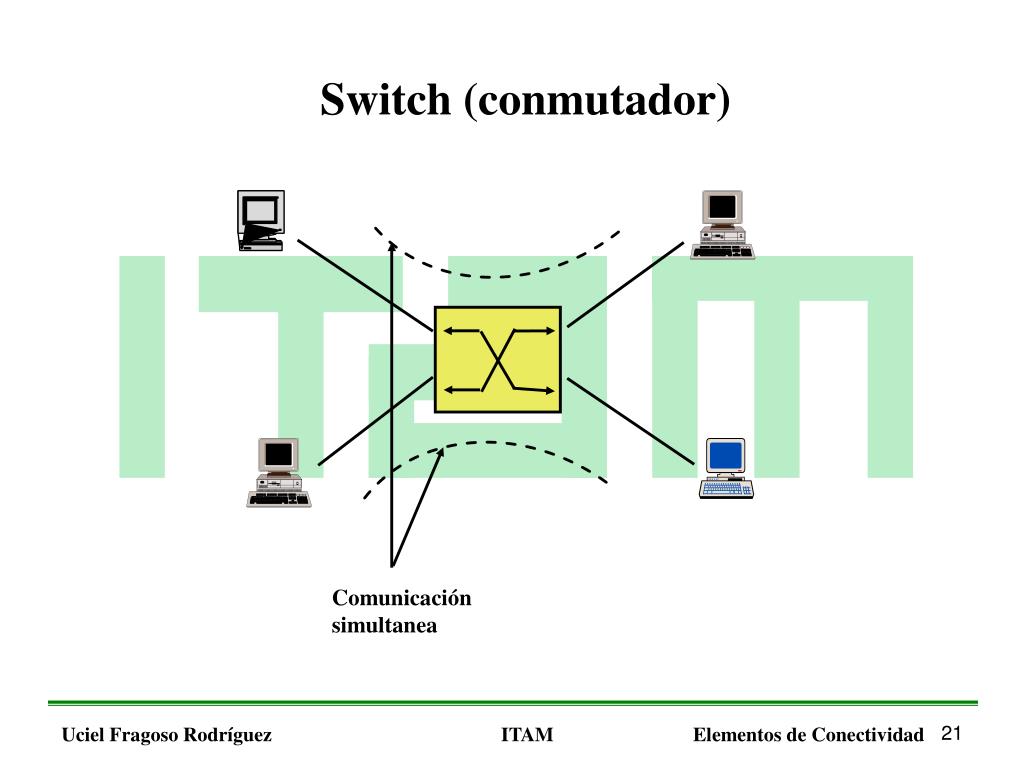

  21. Switch (conmutador) Comunicación simultanea

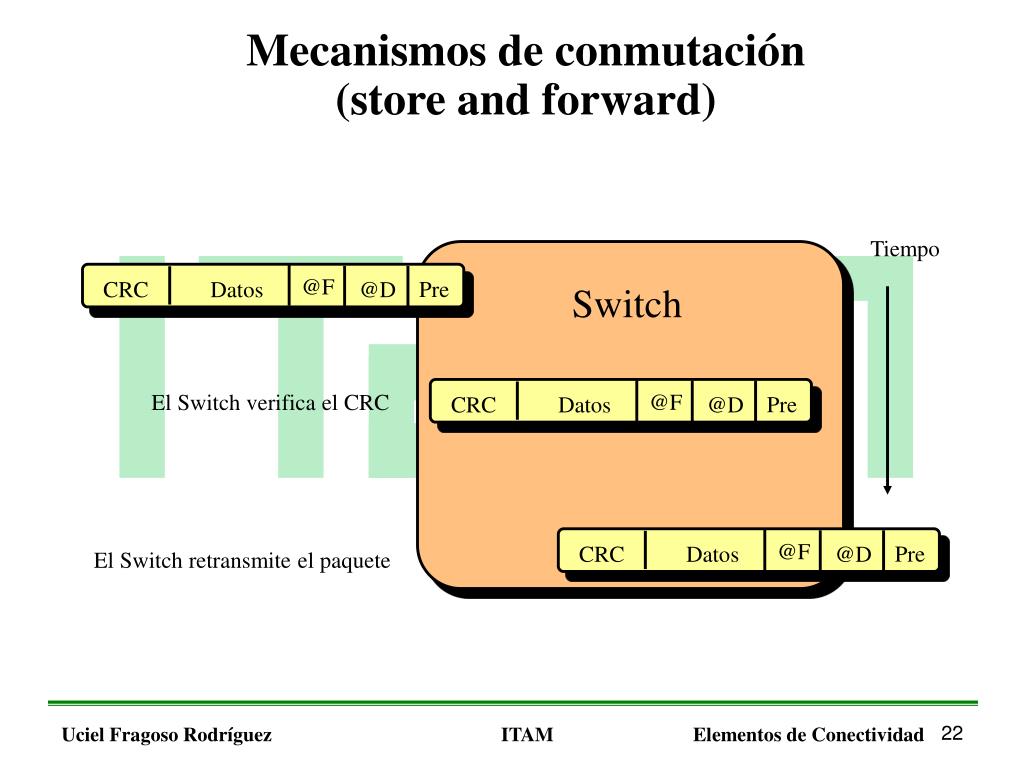

  22. Mecanismos de conmutación(store and forward) Tiempo @F Pre CRC Datos @D Switch @F El Switch verifica el CRC Pre CRC Datos @D @F Pre CRC Datos @D El Switch retransmite el paquete

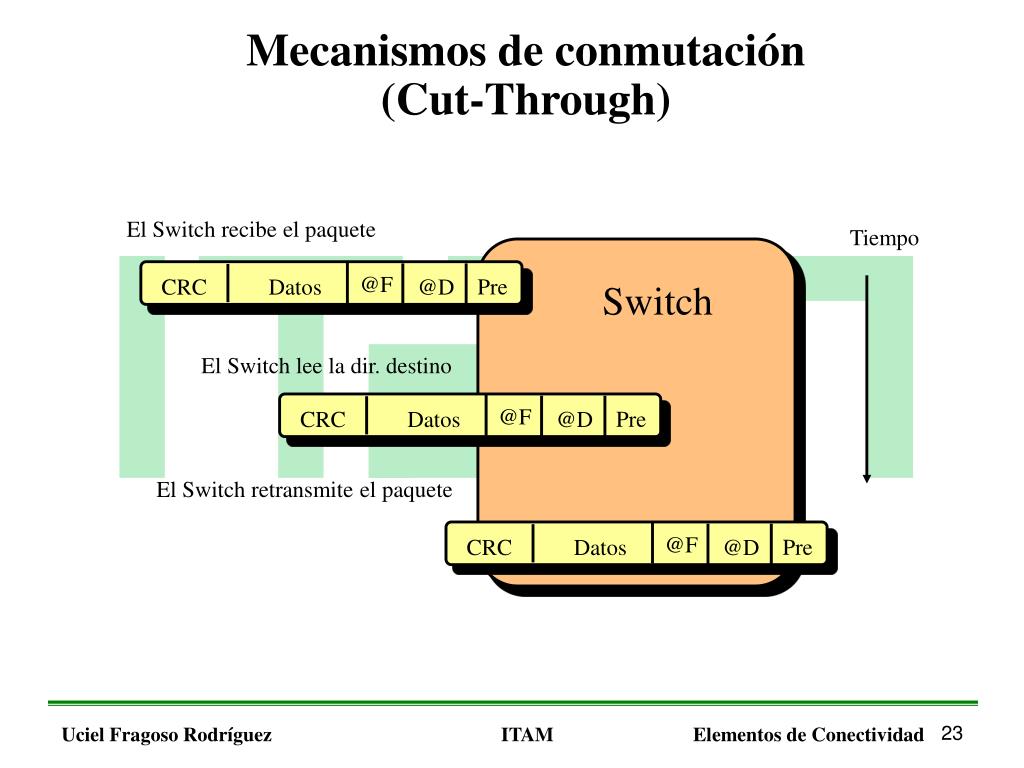

  23. Mecanismos de conmutación(Cut-Through) El Switch recibe el paquete Tiempo @F Pre CRC Datos @D Switch El Switch lee la dir. destino @F Pre CRC Datos @D El Switch retransmite el paquete @F Pre CRC Datos @D

  24. Conmutación ethernet Enlace a 100 Mbps Enlaces a 10 Mbps Servidor

  25. Conmutación ATM Celdas Circuito virtual

  26. Ruteador R Monterrey R D.F R R Clasificación : • Locales • Remotos • Estáticos • Dinámicos • Protocolo simple • Multiprotocolo R Veracruz R

  27. Ruteador (operación) 1.3 R2 Red 1.0 Red 2.0 Tabla de distancias para R1 1 1.1 Red R2 , 1 R3 , 2 R4 , 2 4 . 0 4 2 3 R1 R4 3.1 2 Red 3.0 Red 6.0 Tabla de ruteo para R1 R3 R6 4.3 Red Sig. Enlace distancia 4 . 0 R3 2 2 R5 Red 5.0 Red 4.0

  28. Puentes y Ruteadores remotos Ethernet Puente ó Ruteador X . 25 X . 25 Ethernet Token Ring Otros Ethernet Puente ó Ruteador PUENTE RUTEADOR

  29. Pasarela Pasarela bidireccional PASARELA Aplic. 1 Proto. 1 Aplic. 2 Proto. 2 Red 1 Red 2 Aplic. 1 Proto. 1 Aplic. 2 Proto. 2

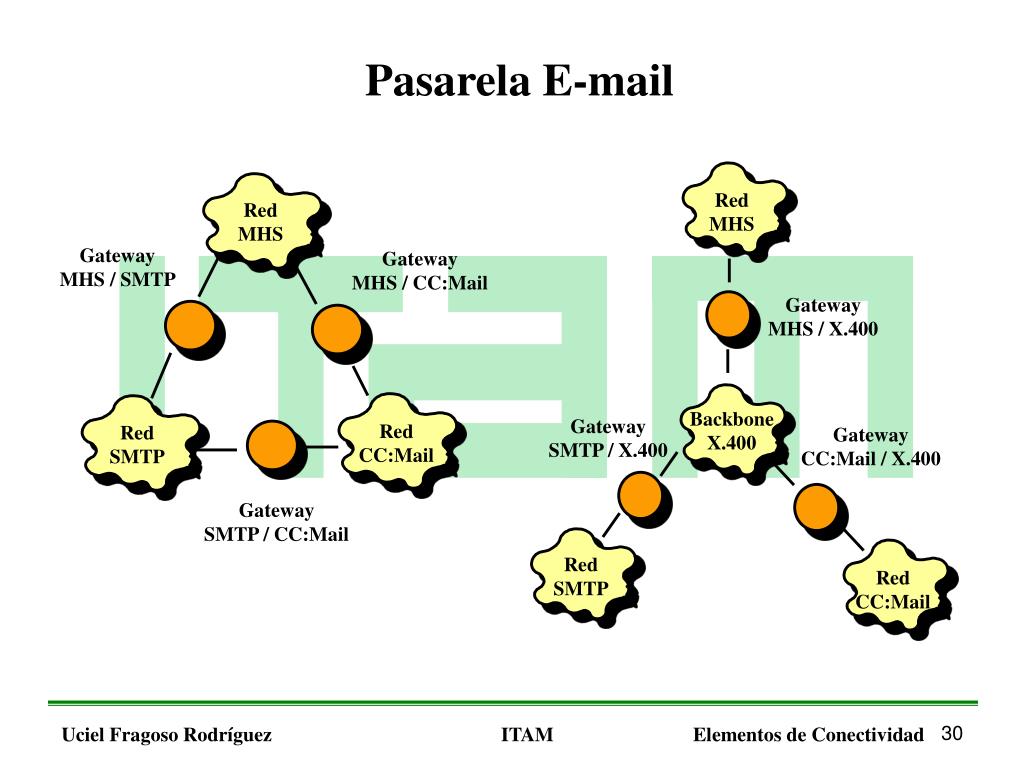

  30. Pasarela E-mail Red MHS Red MHS Gateway MHS / SMTP Gateway MHS / CC:Mail Gateway MHS / X.400 Backbone X.400 Gateway SMTP / X.400 Red CC:Mail Red SMTP Gateway CC:Mail / X.400 Gateway SMTP / CC:Mail Red SMTP Red CC:Mail
