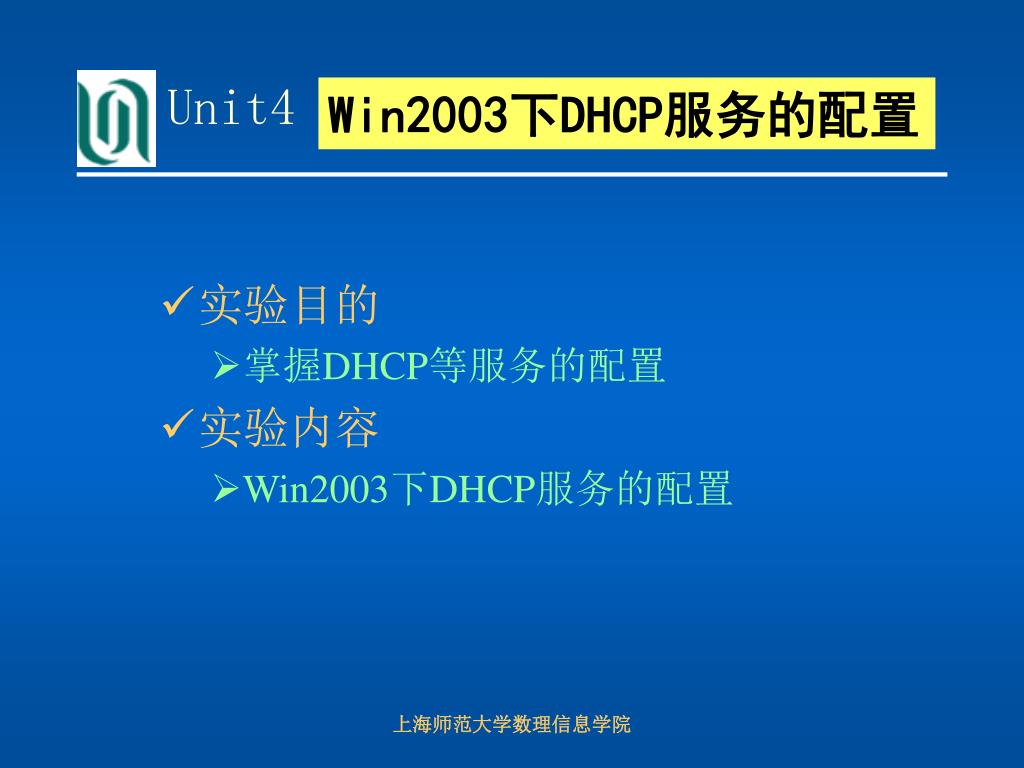

  1. Unit4 Win2003下DHCP服务的配置 • 实验目的 • 掌握DHCP等服务的配置 • 实验内容 • Win2003下DHCP服务的配置 上海师范大学数理信息学院

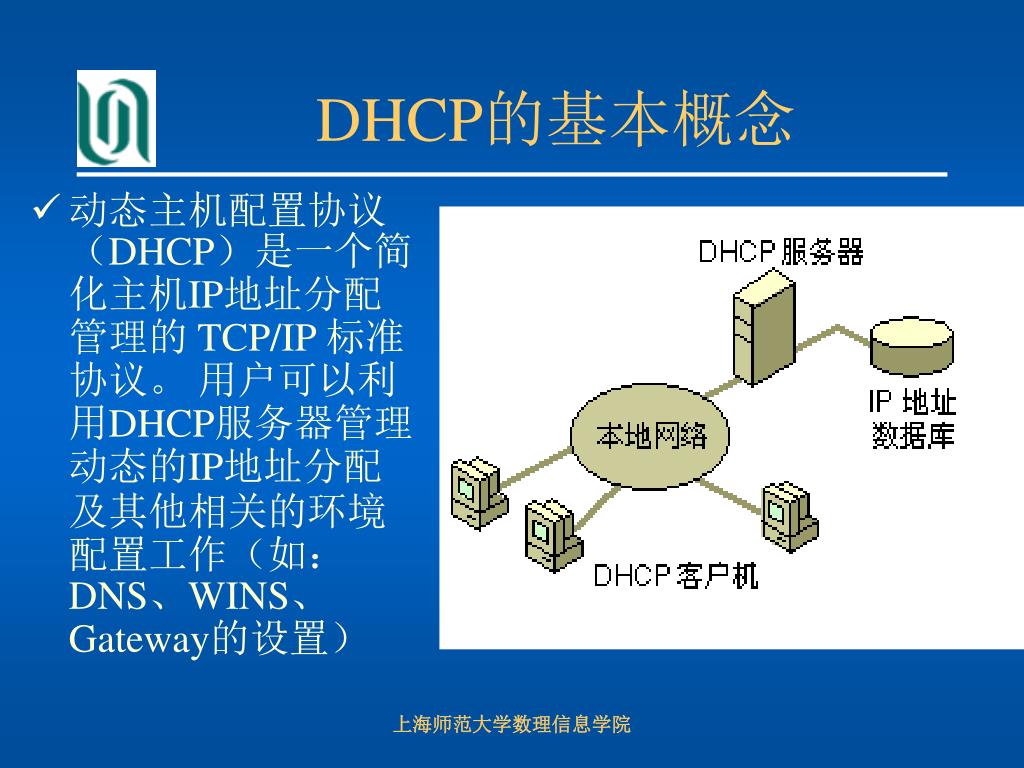

  2. DHCP的基本概念 • 动态主机配置协议（DHCP）是一个简化主机IP地址分配管理的 TCP/IP 标准协议。 用户可以利用DHCP服务器管理动态的IP地址分配及其他相关的环境配置工作（如：DNS、WINS、Gateway的设置） 上海师范大学数理信息学院

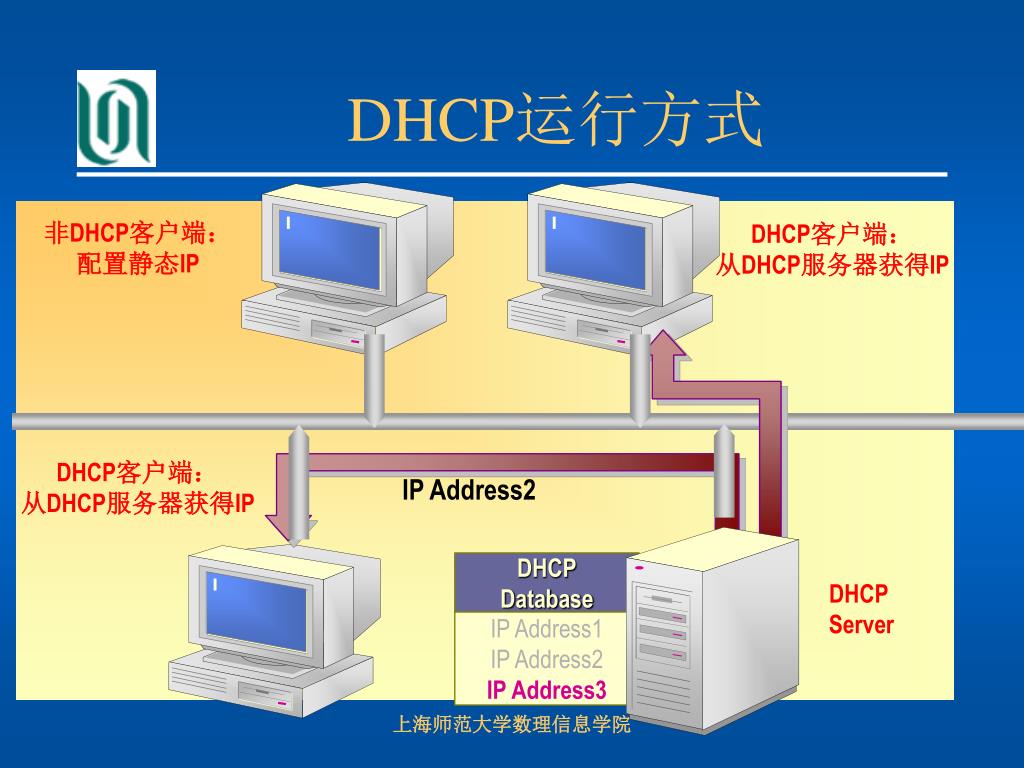

  3. DHCPDatabase IP Address1 IP Address2 IP Address3 DHCP运行方式 非DHCP客户端：配置静态IP DHCP客户端：从DHCP服务器获得IP DHCP客户端：从DHCP服务器获得IP IP Address2 DHCP Server 上海师范大学数理信息学院

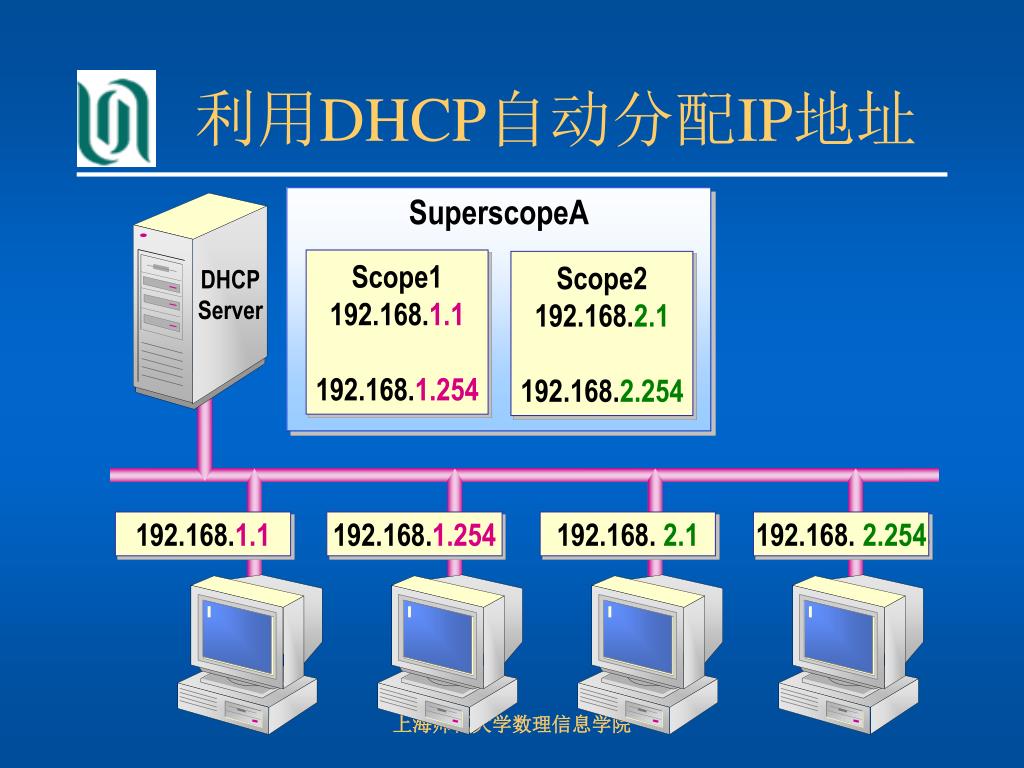

  4. 利用DHCP自动分配IP地址 SuperscopeA Scope1 192.168.1.1 192.168.1.254 Scope2 192.168.2.1 192.168.2.254 DHCP Server 192.168.1.1 192.168.1.254 192.168. 2.1 192.168. 2.254 上海师范大学数理信息学院

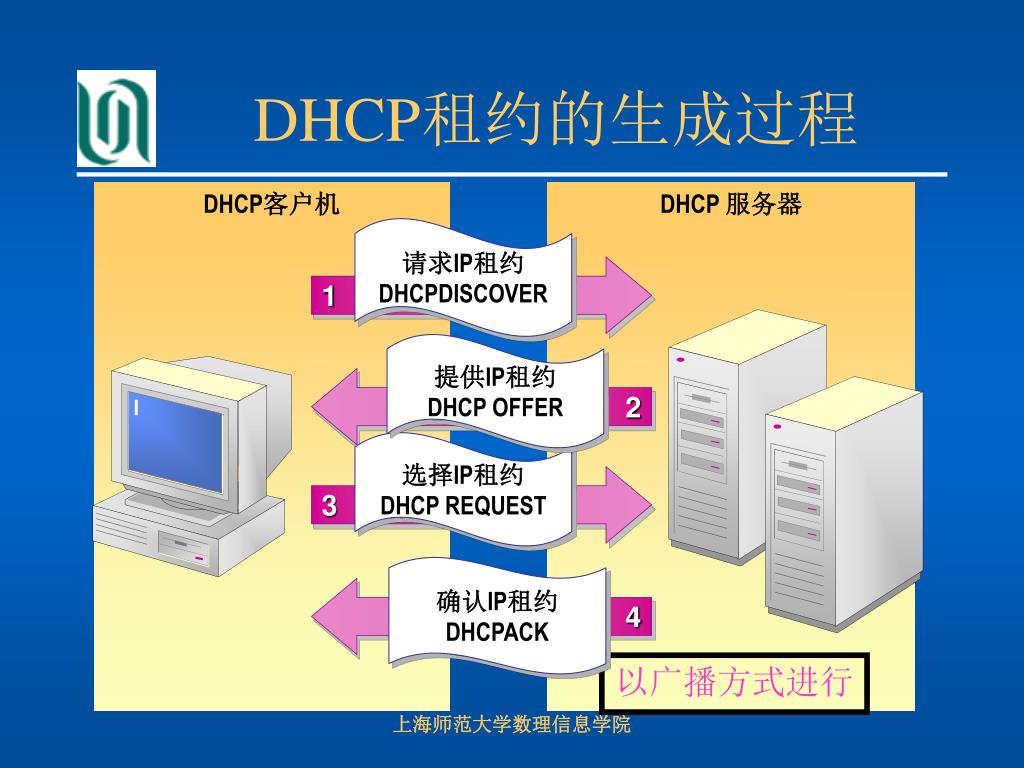

  5. DHCP租约的生成过程 DHCP客户机 DHCP 服务器 请求IP租约 DHCPDISCOVER 1 提供IP租约 DHCP OFFER 2 选择IP租约 DHCP REQUEST 3 确认IP租约 DHCPACK 4 以广播方式进行 上海师范大学数理信息学院

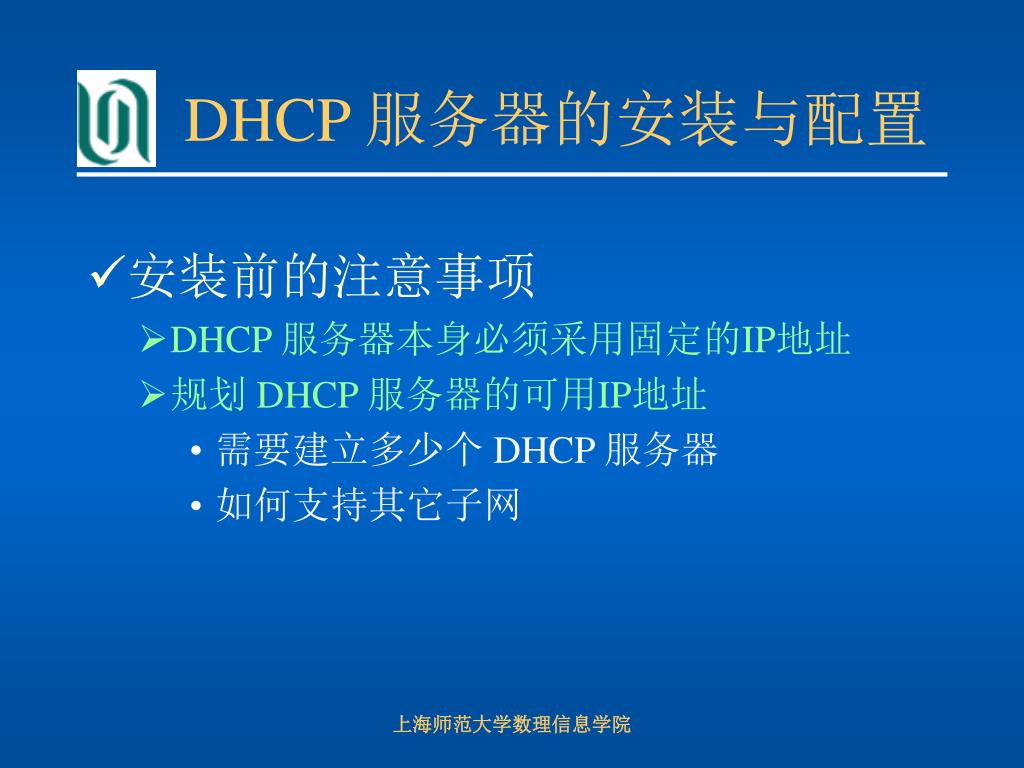

  6. DHCP 服务器的安装与配置 • 安装前的注意事项 • DHCP 服务器本身必须采用固定的IP地址 • 规划 DHCP 服务器的可用IP地址 • 需要建立多少个 DHCP 服务器 • 如何支持其它子网 上海师范大学数理信息学院

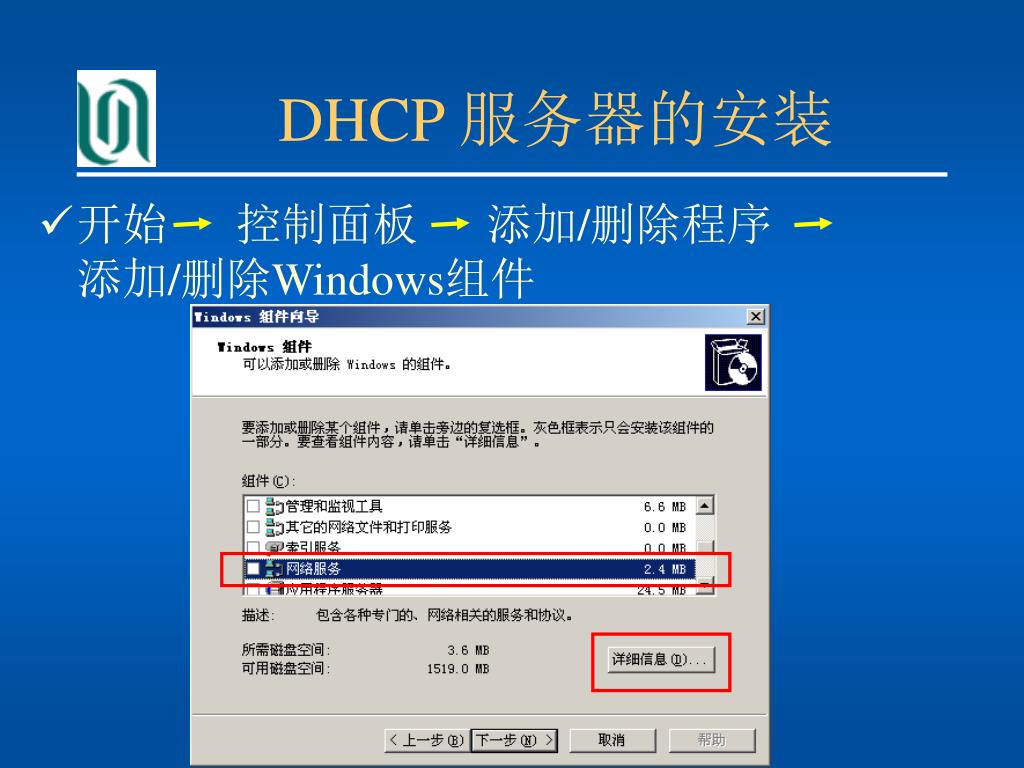

  7. DHCP 服务器的安装 • 开始 控制面板 添加/删除程序 添加/删除Windows组件 上海师范大学数理信息学院

  8. DHCP 服务器的安装 上海师范大学数理信息学院

  9. DHCP 服务器的安装 上海师范大学数理信息学院

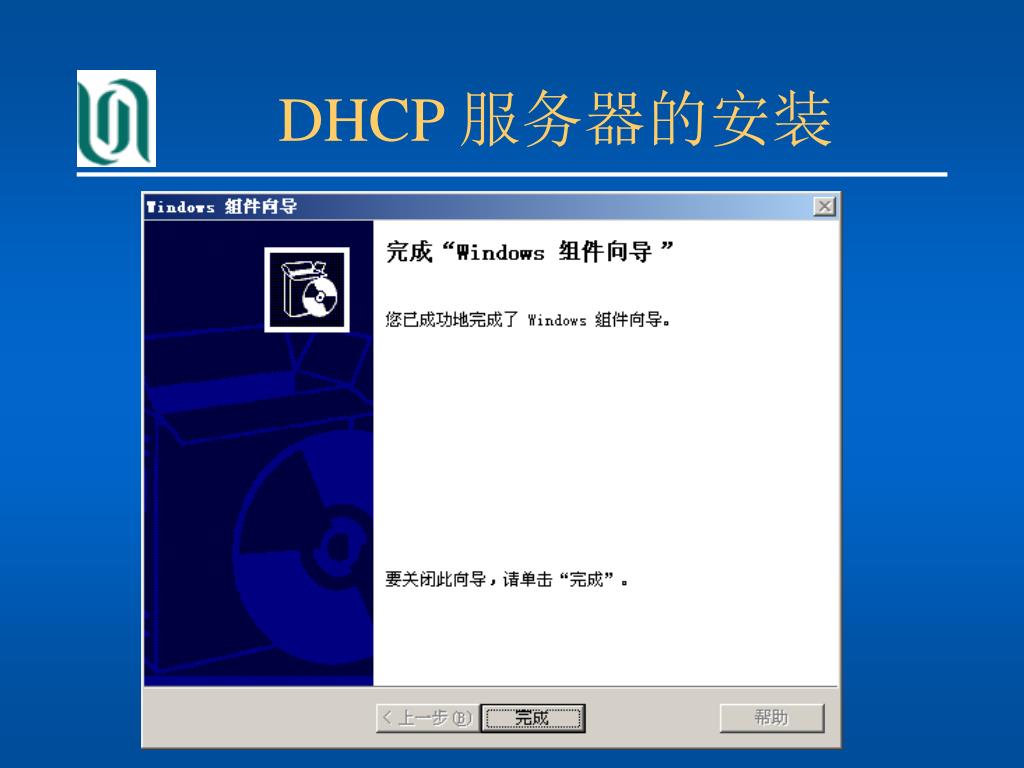

  10. DHCP 服务器的安装 上海师范大学数理信息学院

  11. DHCP 服务器的配置 上海师范大学数理信息学院

  12. DHCP 服务器的配置 上海师范大学数理信息学院

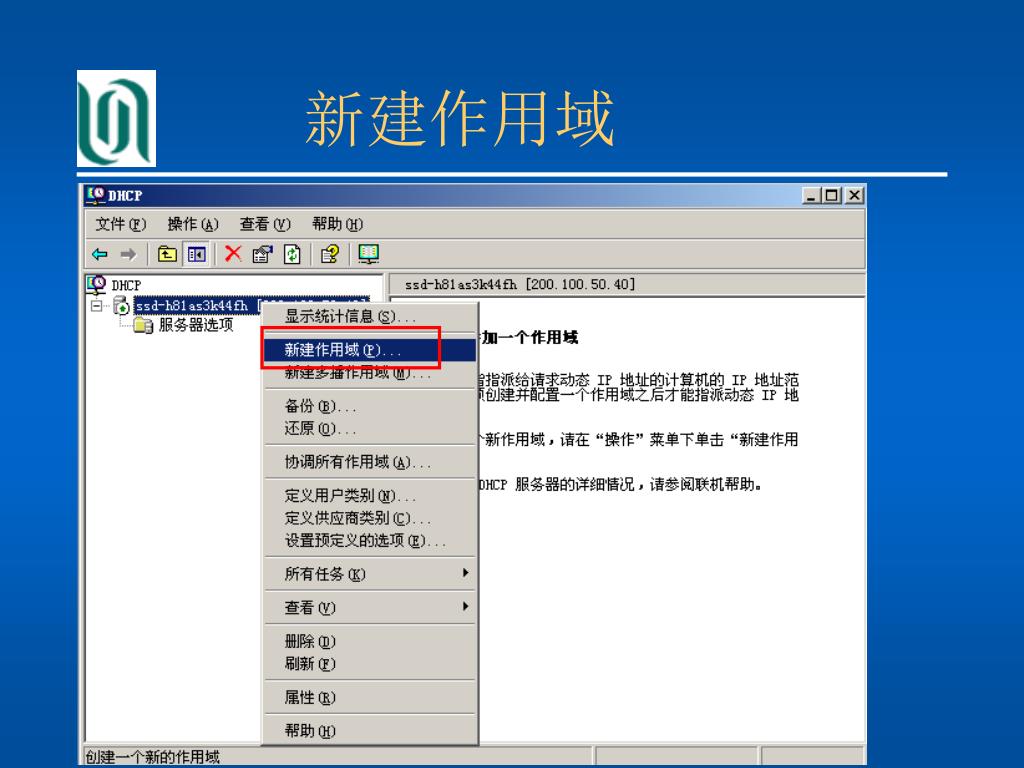

  13. 新建作用域 上海师范大学数理信息学院

  14. 新建作用域 上海师范大学数理信息学院

  15. 新建作用域 输入名称 上海师范大学数理信息学院

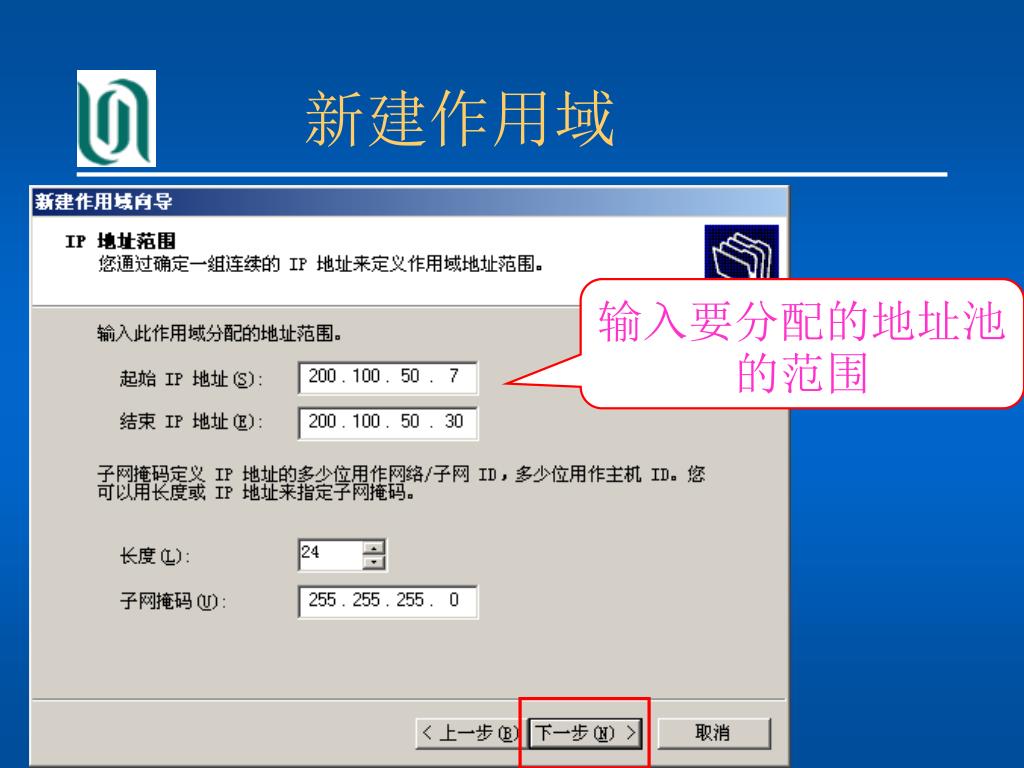

  16. 新建作用域 输入要分配的地址池的范围 上海师范大学数理信息学院

  17. 新建作用域 要排除的地址 上海师范大学数理信息学院

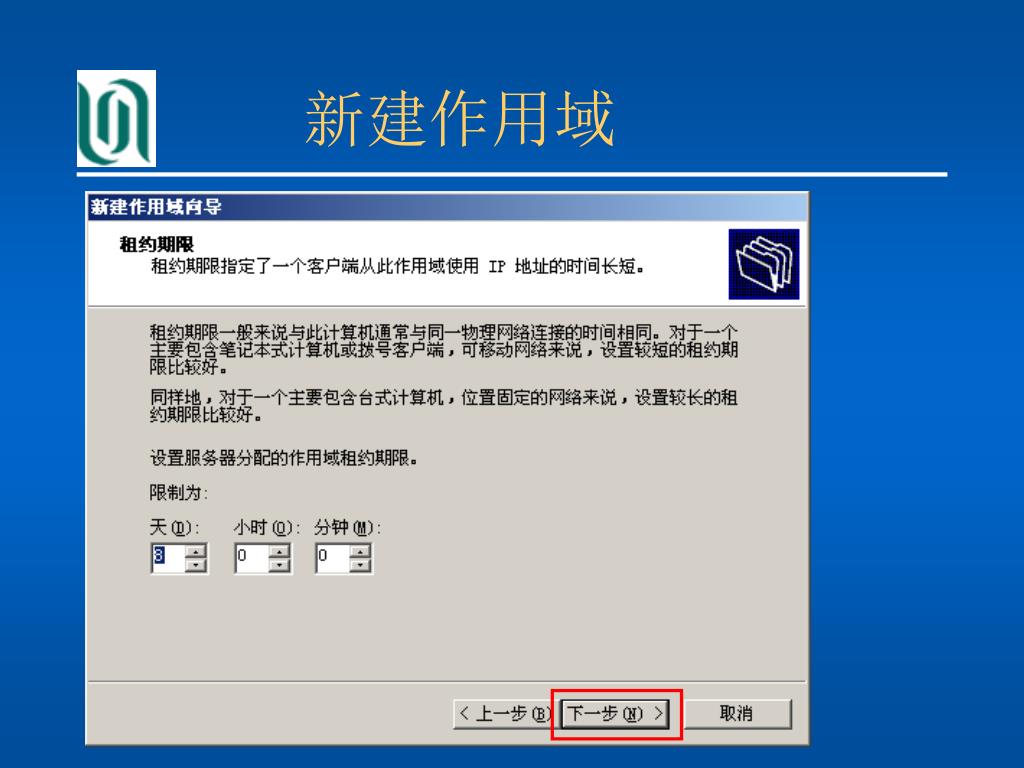

  18. 新建作用域 上海师范大学数理信息学院

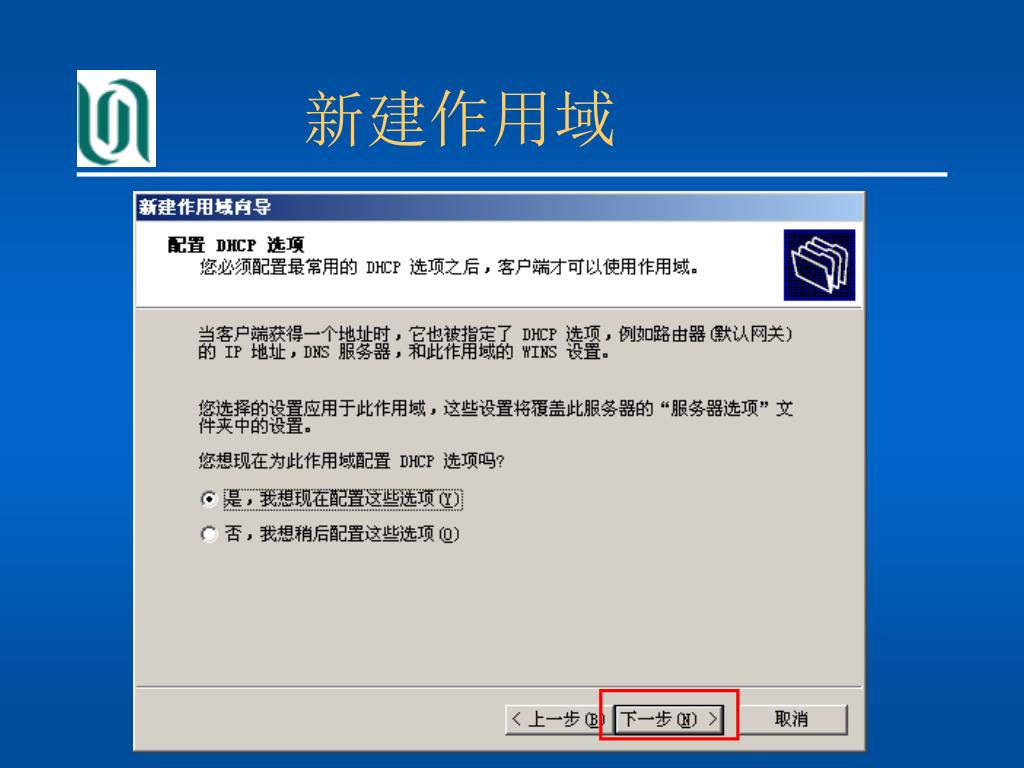

  19. 新建作用域 上海师范大学数理信息学院

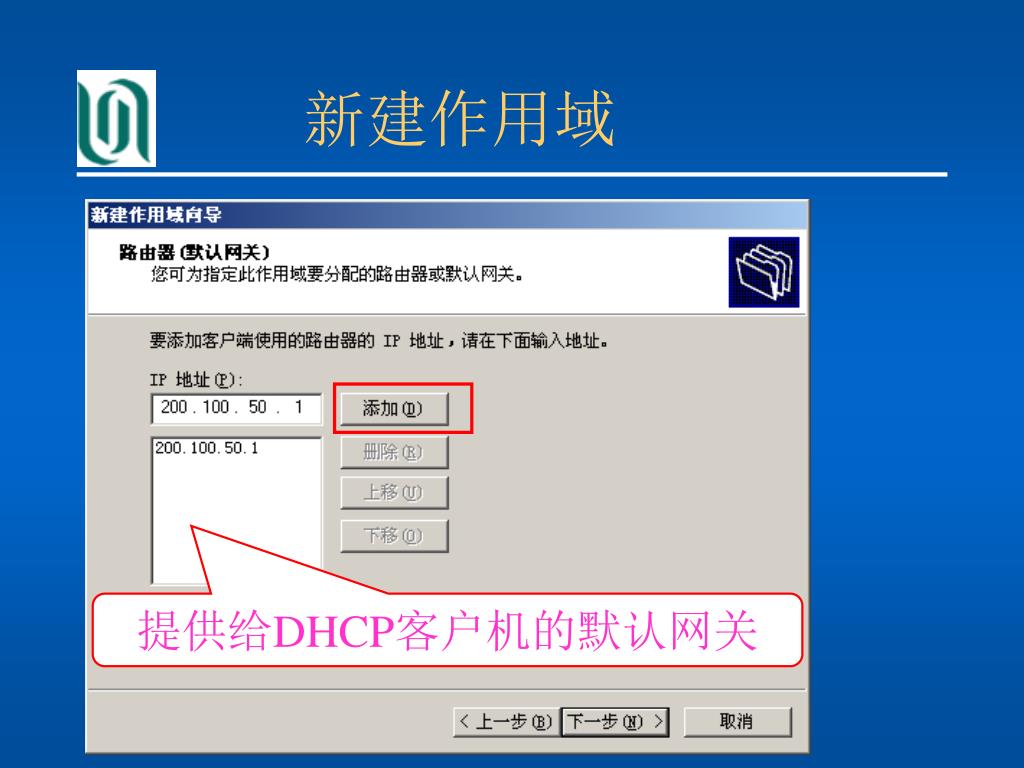

  20. 新建作用域 提供给DHCP客户机的默认网关 上海师范大学数理信息学院

  21. 新建作用域 提供给DHCP客户机的DNS服务器的IP地址 上海师范大学数理信息学院

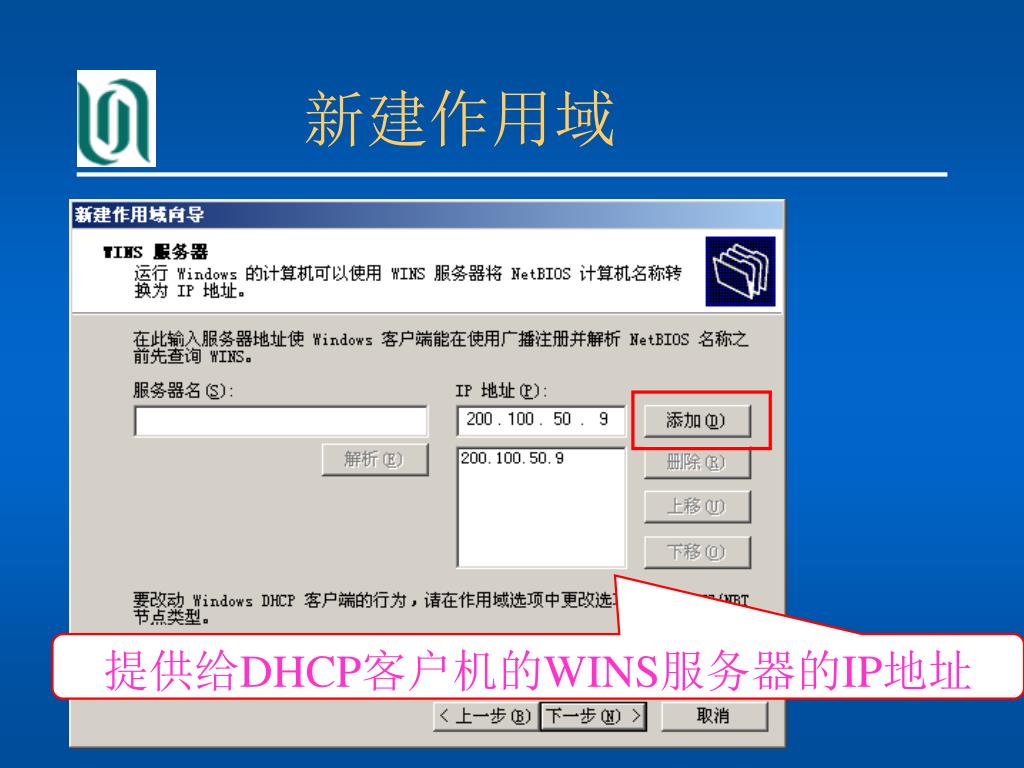

  22. 新建作用域 提供给DHCP客户机的WINS服务器的IP地址 上海师范大学数理信息学院

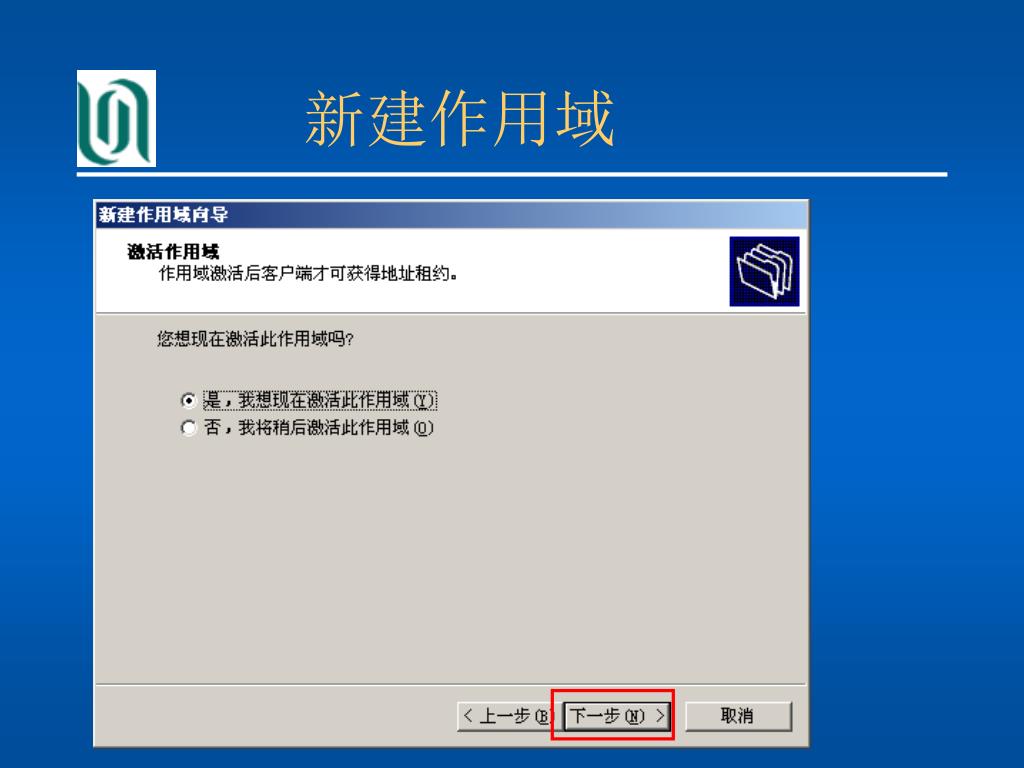

  23. 新建作用域 上海师范大学数理信息学院

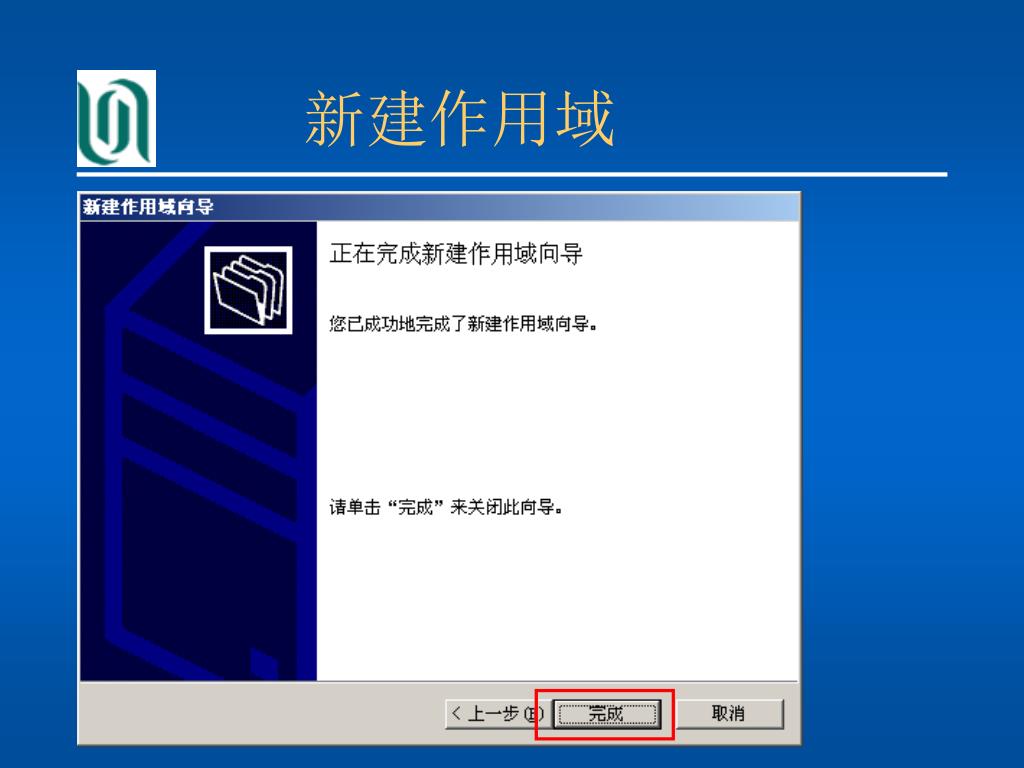

  24. 新建作用域 上海师范大学数理信息学院

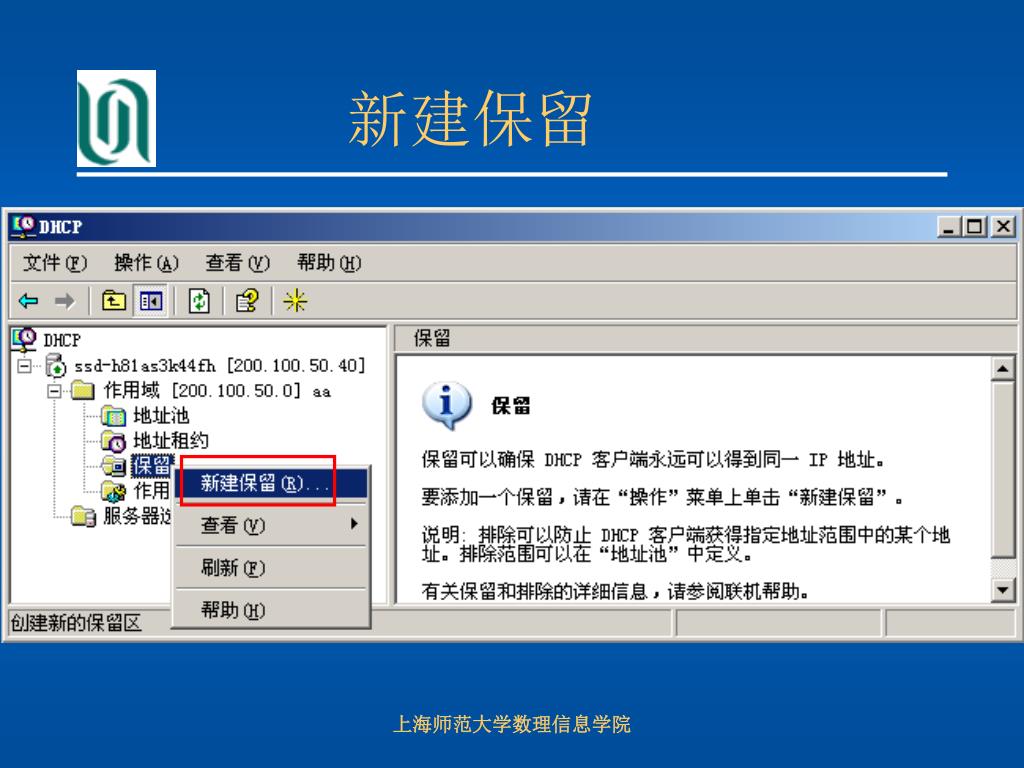

  25. 新建保留 上海师范大学数理信息学院

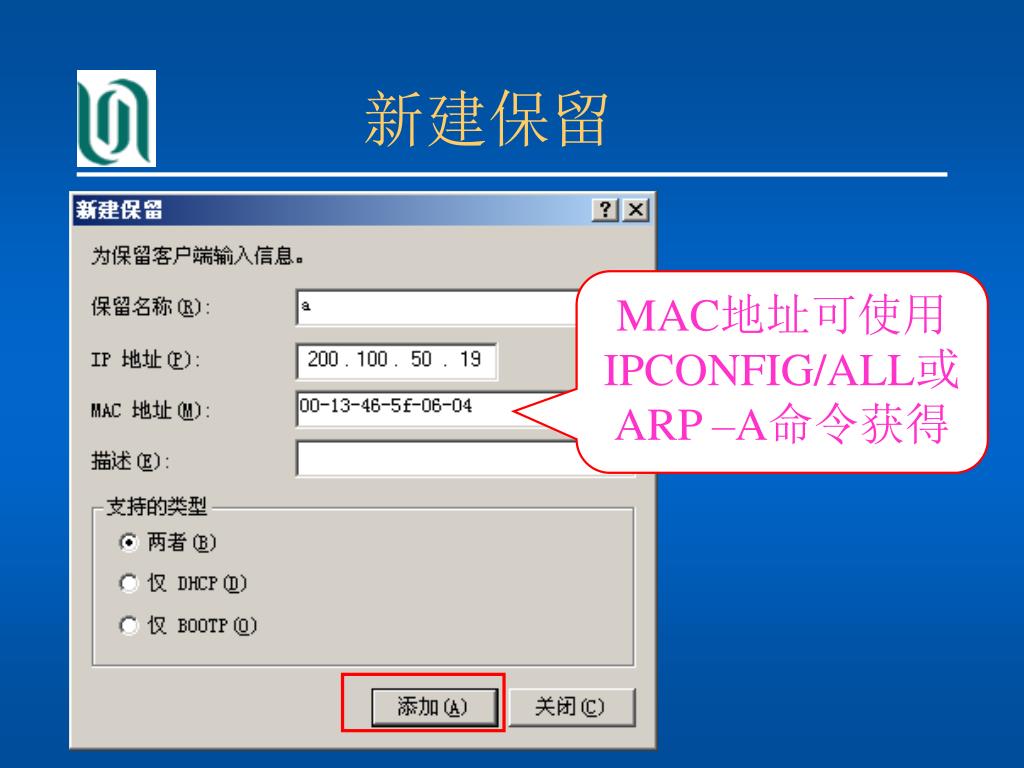

  26. 新建保留 MAC地址可使用IPCONFIG/ALL或ARP –A命令获得 上海师范大学数理信息学院

  27. 新建保留 上海师范大学数理信息学院

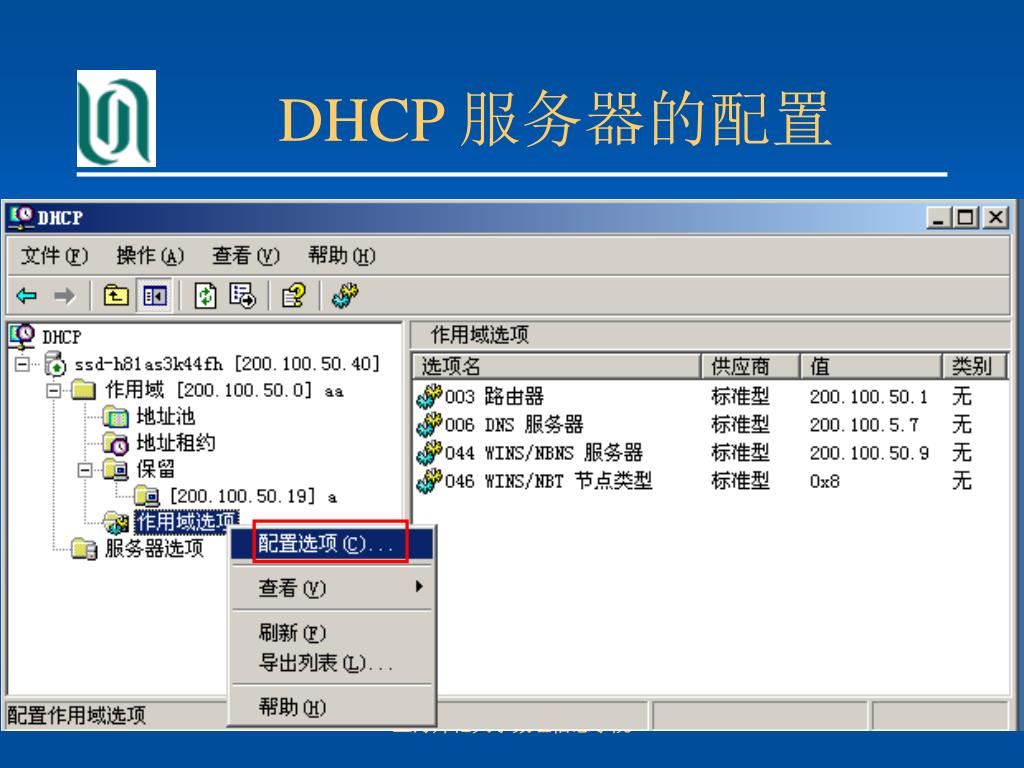

  28. DHCP 服务器的配置 上海师范大学数理信息学院

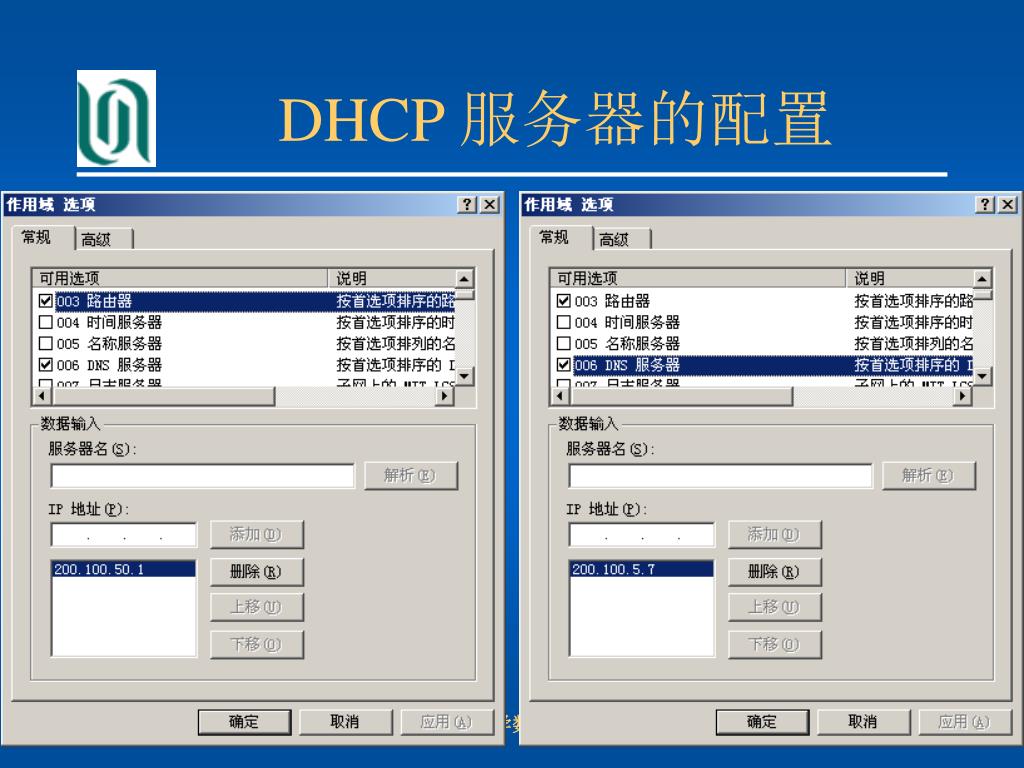

  29. DHCP 服务器的配置 上海师范大学数理信息学院

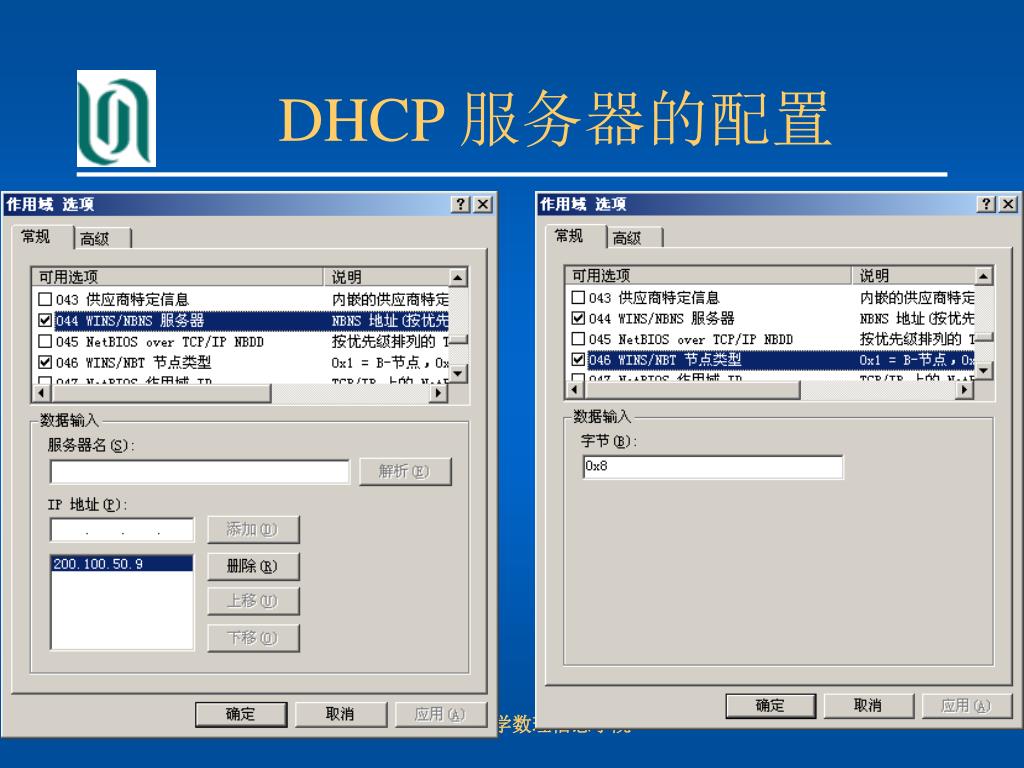

  30. DHCP 服务器的配置 上海师范大学数理信息学院

  31. 在路由式网络中配置DHCP • 在大型网络环境中，用路由器将各个子网隔开。路由器的功能之一就是包含到指定子网的广播数据流。因此，通常将路由器配置为不向其他子网转发广播消息 • DHCP是一种基于广播的服务，因此，除非你将DHCP配置在一个路由式网络环境中工作，否则DHCP通信只限于到单个子网 上海师范大学数理信息学院

  32. 子网 1 子网 1 DHCP 客户 DHCP 客户 广播 广播 路由器 路由器 广播 子网 2 子网 2 DHCP 中继代理 DHCP 中继代理 DHCP 服务器 DHCP 服务器 使用DHCP中继代理 DHCP 中继代理从DCHP服务器收到答复，发送广播 DHCP中断代理检测广播，并且发送消息到DHCP服务器 DHCP客户广播一个DHCP消息 DHCP客户收到广播 上海师范大学数理信息学院

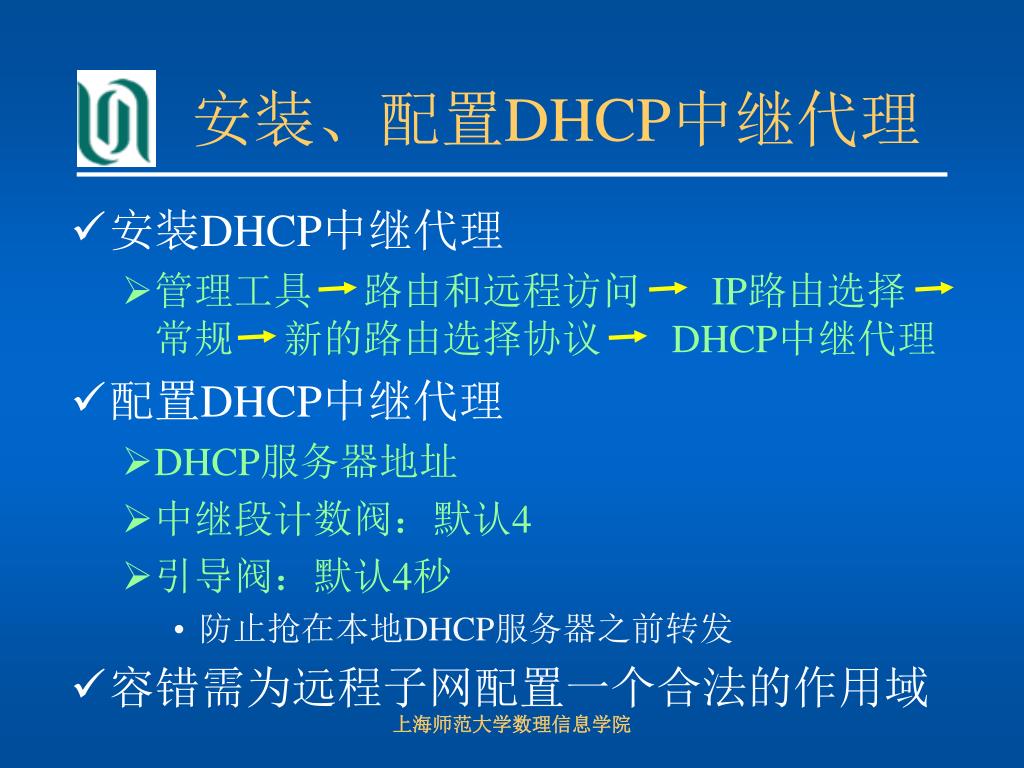

  33. 安装、配置DHCP中继代理 • 安装DHCP中继代理 • 管理工具 路由和远程访问 IP路由选择 常规 新的路由选择协议 DHCP中继代理 • 配置DHCP中继代理 • DHCP服务器地址 • 中继段计数阀：默认4 • 引导阀：默认4秒 • 防止抢在本地DHCP服务器之前转发 • 容错需为远程子网配置一个合法的作用域 上海师范大学数理信息学院

  34. 安装DHCP中继代理 • 开始 管理工具 路由和远程访问 上海师范大学数理信息学院

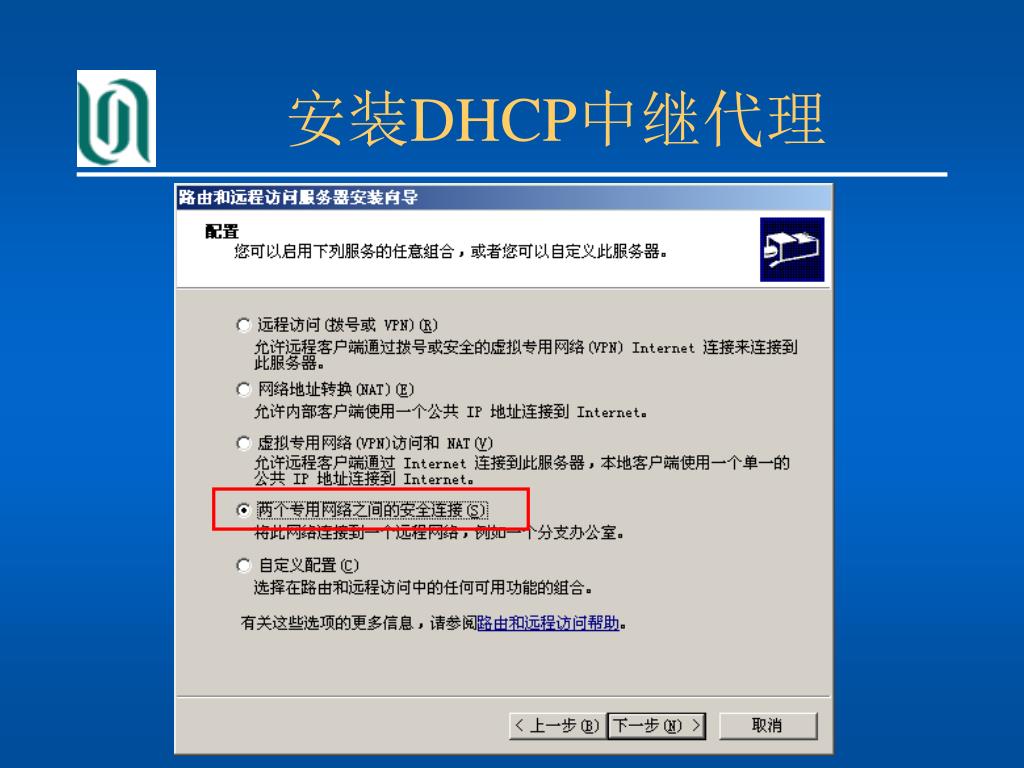

  35. 安装DHCP中继代理 上海师范大学数理信息学院

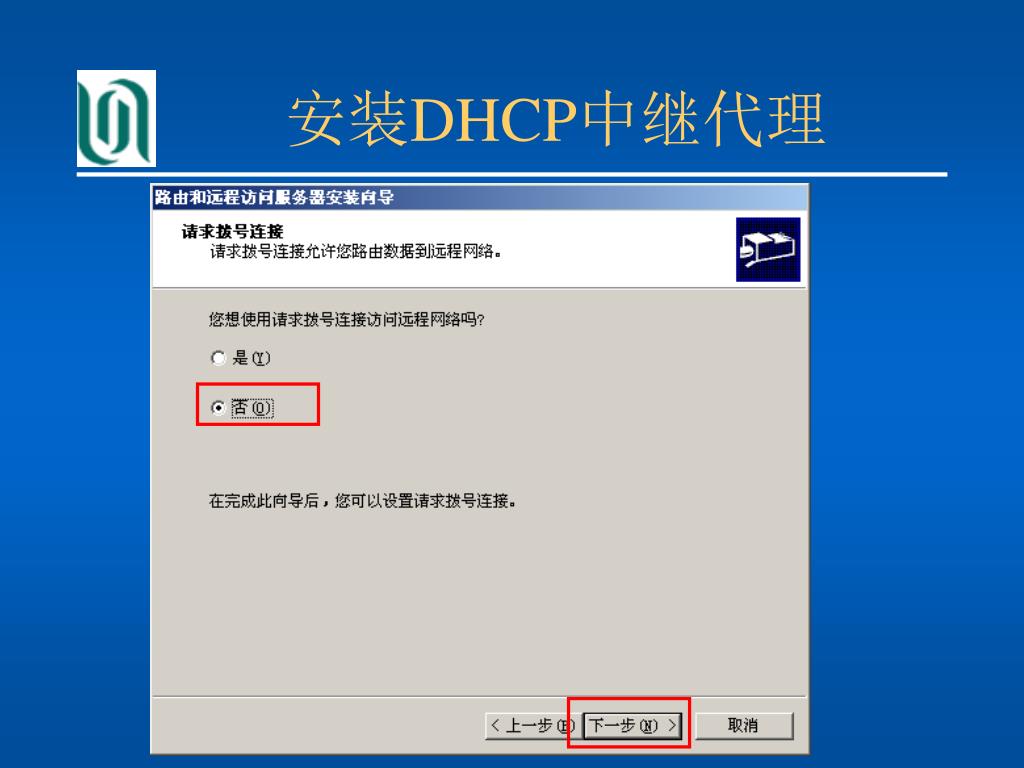

  36. 安装DHCP中继代理 上海师范大学数理信息学院

  37. 安装DHCP中继代理 上海师范大学数理信息学院

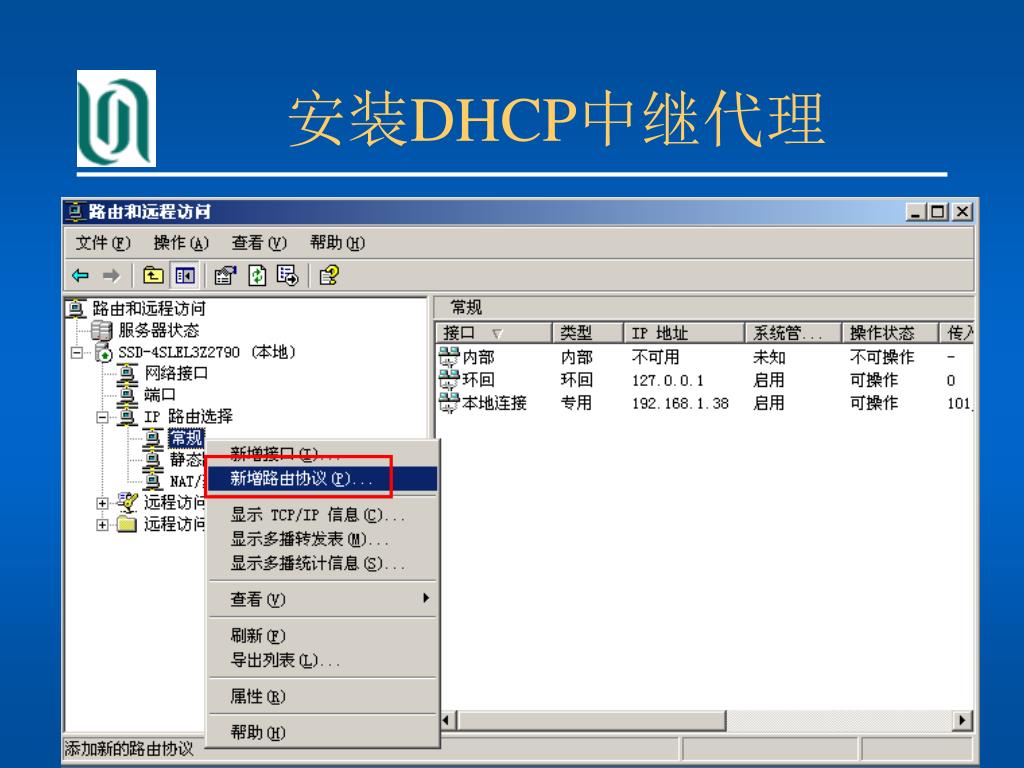

  38. 安装DHCP中继代理 上海师范大学数理信息学院

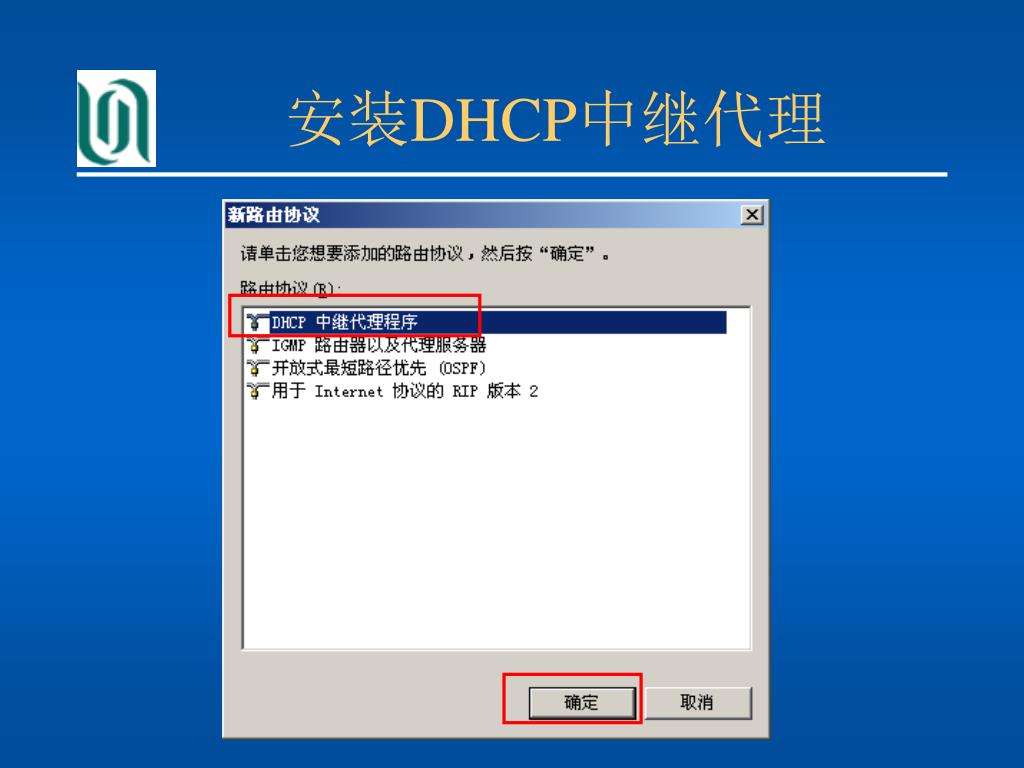

  39. 安装DHCP中继代理 上海师范大学数理信息学院

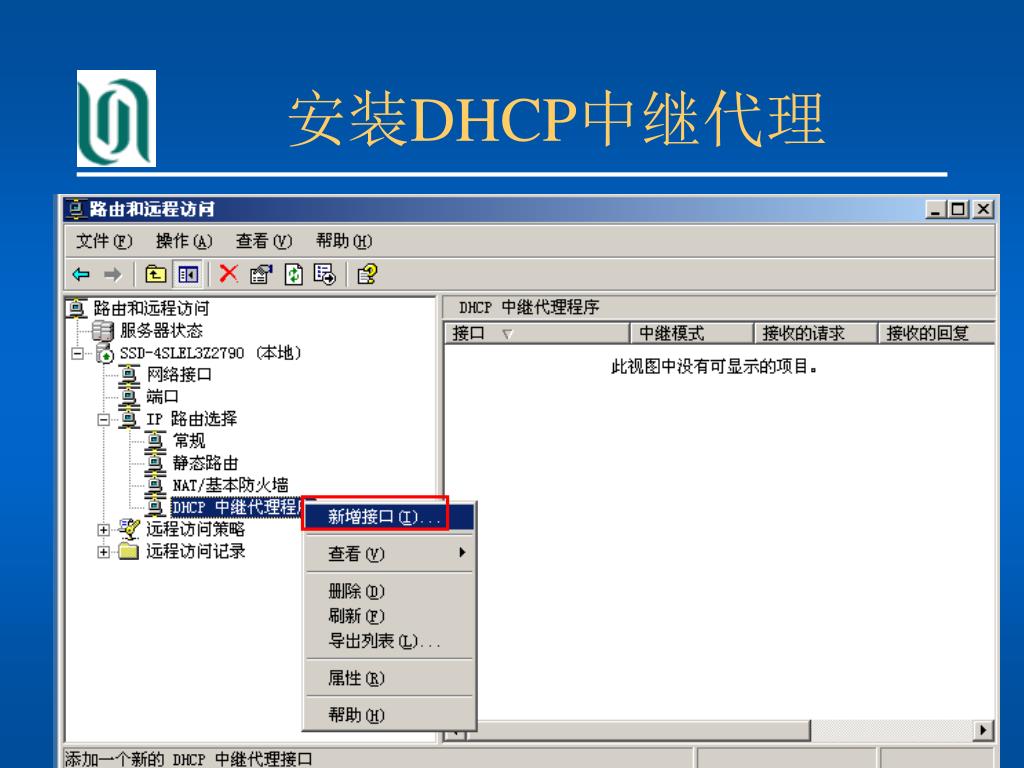

  40. 安装DHCP中继代理 上海师范大学数理信息学院

  41. 安装DHCP中继代理 上海师范大学数理信息学院

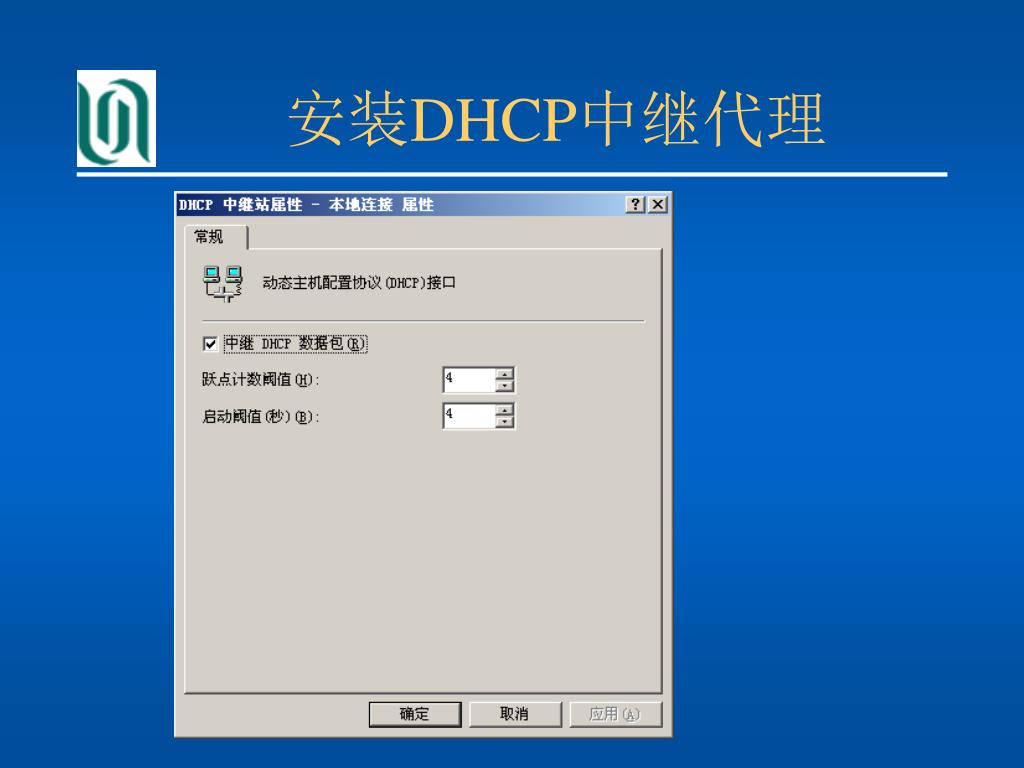

  42. 安装DHCP中继代理 上海师范大学数理信息学院

  43. 安装DHCP中继代理 上海师范大学数理信息学院

  44. 安装DHCP中继代理 DHCP中继代理向这里的DHCP服务器发送消息 上海师范大学数理信息学院

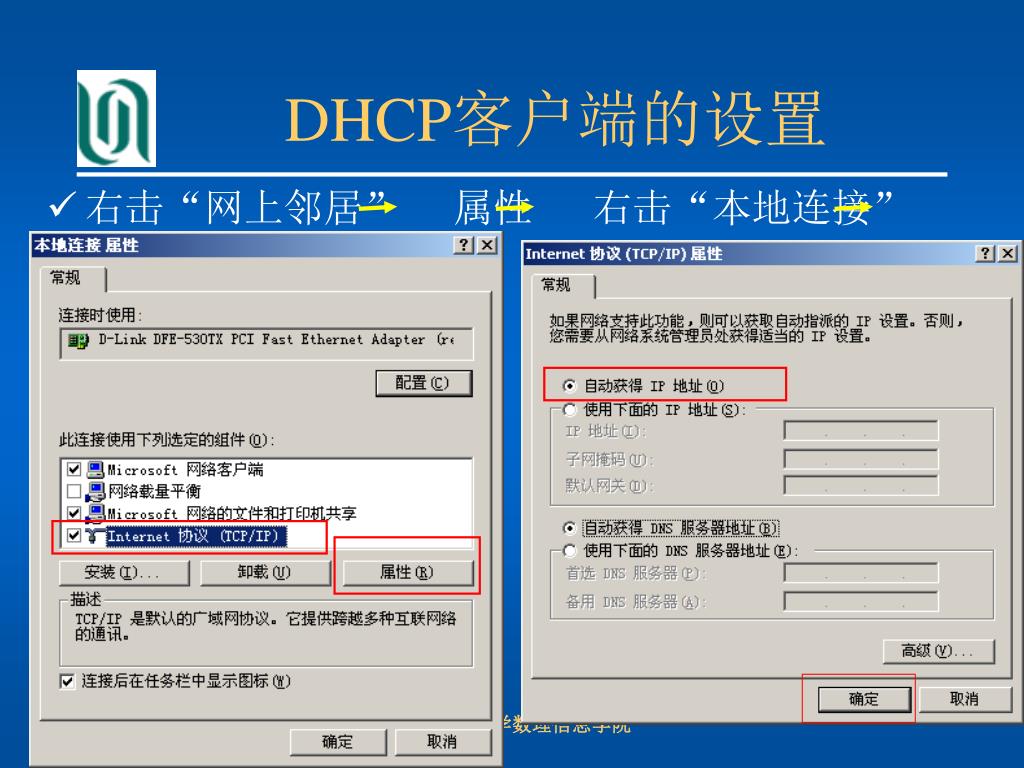

  45. DHCP客户端的设置 • 右击“网上邻居” 属性 右击“本地连接” 属性 上海师范大学数理信息学院

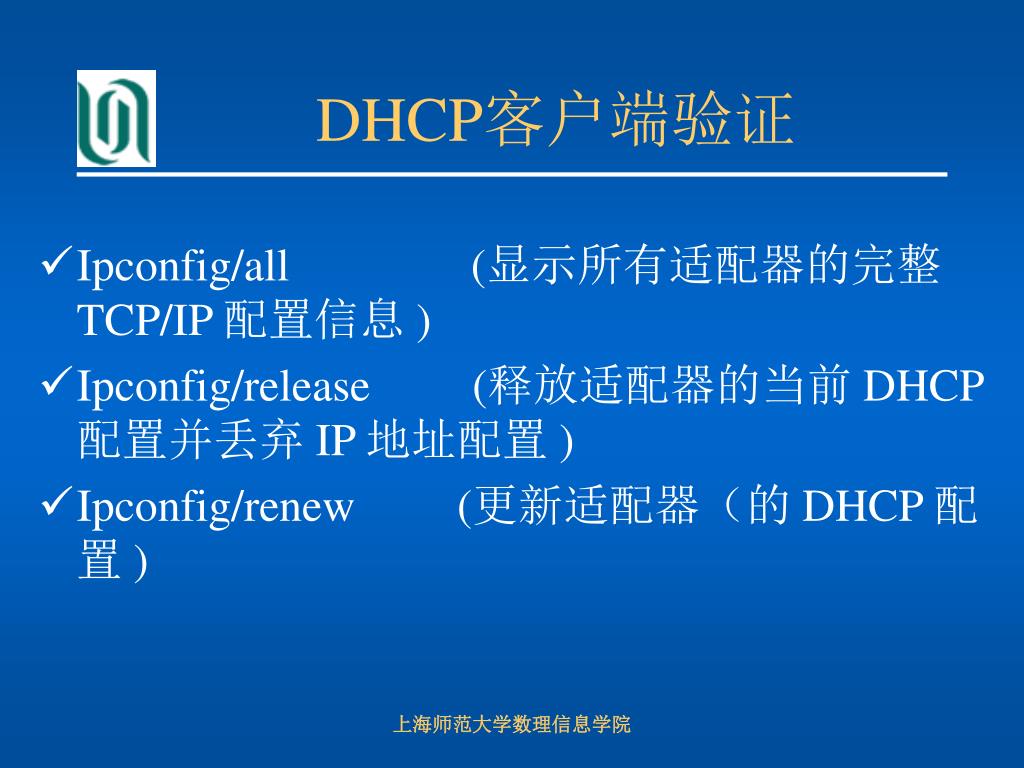

  46. DHCP客户端验证 • Ipconfig/all (显示所有适配器的完整 TCP/IP 配置信息 ) • Ipconfig/release (释放适配器的当前 DHCP 配置并丢弃 IP 地址配置 ) • Ipconfig/renew (更新适配器（的 DHCP 配置 ) 上海师范大学数理信息学院

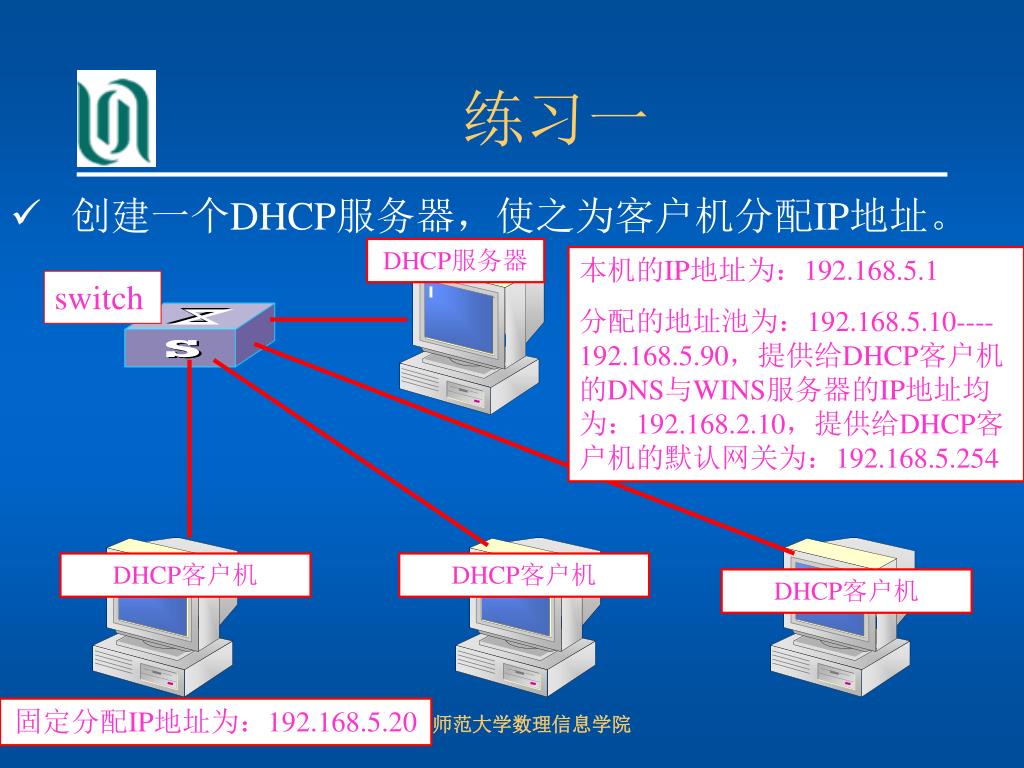

  47. 练习一 • 创建一个DHCP服务器，使之为客户机分配IP地址。 DHCP服务器 本机的IP地址为：192.168.5.1 分配的地址池为：192.168.5.10----192.168.5.90，提供给DHCP客户机的DNS与WINS服务器的IP地址均为：192.168.2.10，提供给DHCP客户机的默认网关为：192.168.5.254 switch DHCP客户机 DHCP客户机 DHCP客户机 固定分配IP地址为：192.168.5.20 上海师范大学数理信息学院
