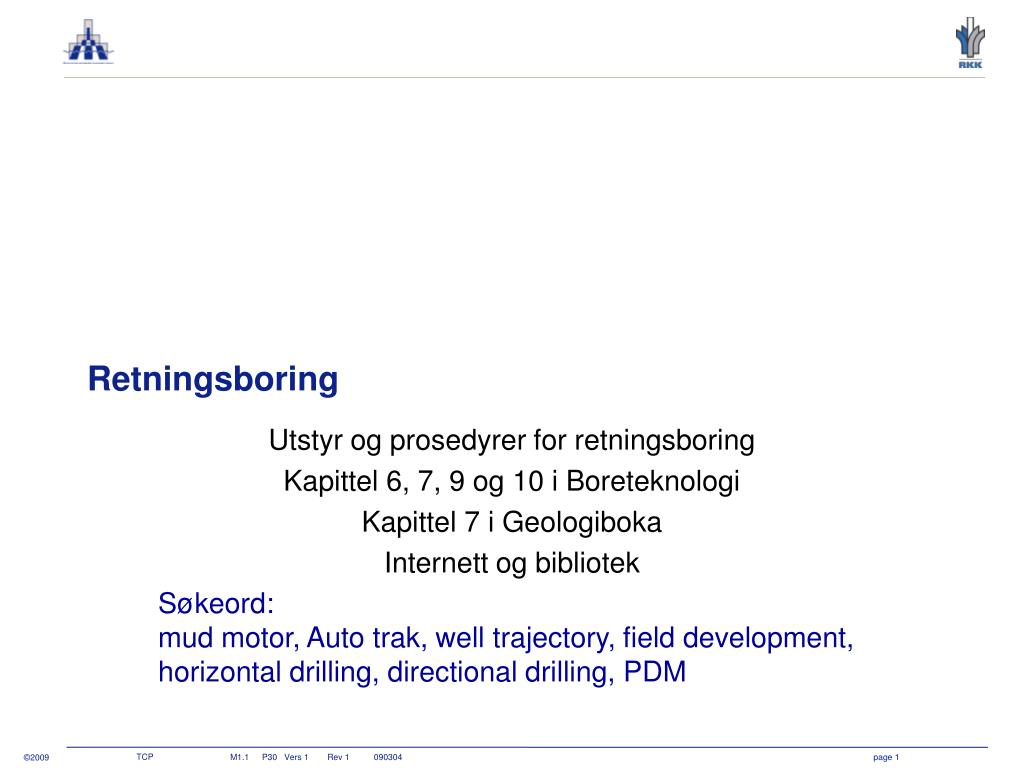

  1. Retningsboring Utstyr og prosedyrer for retningsboring Kapittel 6, 7, 9 og 10 i Boreteknologi Kapittel 7 i Geologiboka Internett og bibliotek Søkeord: mud motor, Auto trak, welltrajectory, fielddevelopment, horizontal drilling, directional drilling, PDM

  2. Sentrale ord: • Vertikal brønn • Avviksbrønn • Horisontal brønn • Multilateral brønn • Vinkelbyggende BHA • Vinkelreduserende BHA • Vinkelstabil BHA • Lengde (MD) • Høyde (TVD) • Inklinasjon (Vinkelavvik fra vertikalen) • Hullretning (Azimuth) i forhold til Nord • Kick Off Point (KOP) • Dog Leg Severity (DLS) (Dog Leg DL)

  3. Litt om hvordan brønnbanen bygges • Brønnbanen er forhåndsbestemt ut fra feltets utnyttelsespotensiale • Få, bra plasserte brønner er mye billigere en mange vilkårlig plasserte brønner

  4. Vinkelbyggende bunnhullstreng Vinkelbyggende bunnhullstreng

  5. Vinkelstabil bunnhullsstreng Vinkelstabil bunnhullstreng Packed hole assembly Tre stabilisatorer i rask rekkefølge, med vektrør i mellom. Den første stabilisator bør være straks etter borekronen Høye rotasjonshastigheter (120-150) er med på få borestrengen til å gå rett

  6. Vinkelreduserende roterende bunnhullstreng Ingen stabilisator nær borekronen, lav vekt på borekronen og høy rotasjon

  7. Fire hovedtyper retningsborede brønner • Skråbrønner • Den vanligste typen, lederøret settes vertikalt og brønnen gis helning nedenfor dette punktet. Avviket fra vertikalen < 65 ° • S-brønn • Dypt mål og horisontale avstand liten, flere ulemper: høyere tangentvinkler, større slitasje (slitasjefurer) på utstyr i brønnen og problemer med å kjøre kabelutstyr ved høy hullvinkel

  8. Forts. • J-brønn • Bores når det er behov for liten horisontal avstand, eller ved forbi-boring. Dypt startpunkt og høy hullvinkel, lengre tid å skifte bunnhullsstreng • Horisontal brønn • Med lav og/eller konvensjonell vinkelbyggeradius (>5°/30m) • Med middels kurveradius (mellom 5 - 20°/30m) • Med kort kurveradius (over 20°/30m)

  9. Tekniske data på horisontale brønner • Horisontale seksjoner på over 2 km • Brønnvinkler på 70-95º • Brønnmål 10 km fraplattformen • Med avansertroterbartnedihullsutstyr

  10. Retningsboring Forbiboring (side tracking) Vertikalhullstyring

  11. Retningsboring Forkastningsboring Boring av retningsboret letebrønn

  12. Primærprosjekt i brønnbane 1, verifisering av forkastning i brønnbane 2 forlenger deretter den horisontale seksjonen til å finne OWC ettersom en traff et reservoar i vannsonen. Boring av retningsboret letebrønn

  13. Styringsprinsipper i BHA • Det er to hovedprinsipper for å oppnå retningsrespons fra et BHA • Peke med borekronen • Skyve på borekronen • Vi peker ved hjelp av en AKO slam motor • Bruker kneledd bøy i motorhuset til å peke borekronen i ønsket retning • AKO= Adjustable Kick Off Sub • Vi skyver (delvis) på borekronen f.eks ved hjelp av sideveis bevegelser fra Auto Trak systemet • Hydrauliske krefter brukes til å skyve borekronen sideveis samtidig som det skapes bøyekrefter i BHA som peker borekronen.

  14. Styrbar boreslamsmotor Jevnere brønnbane Bedre hullrensning Raskere fremdrift Nedihullskomponent som styres ved å sende signaler ned gjennom boreslammet

  15. Styrbar boreslamsmotor

  16. Styrbare motorer • For å holde vinkel • For å korrigere retning • Retningsorientert boring • Kan rotere nederste del av BHA med motoren, da blir hullet samme størrelse som borekronen • Kan rotere hele strengen fra overflaten da blir hullet litt større enn borekronen pga pendelbevegelsen Conventional X-treme

  17. Hullutforming ved bit-rotasjon • God kontroll på kurven • God kontroll på retningen • Ingen rotasjon i borestrengen • Brønnbanen bygger (eller dropper) vinkel

  18. Hullutforming ved strengrotasjon • Når vi roterer hele strengen med vinkel i BHA • Hullet blir større enn borekronen • Brønnbanen fortsetter rett fram i den oppnådde vinkelen

  19. Styrbare motorer Motor-Stator

  20. Detaljer i BHA

  21. Trepunkts stabilisering • Avstanden mellom stabiliseringspunktene er medvirkende på vinkelbyggingen

  22. Auto Trak animasjon (Baker Hughes)

  23. Steering Unit Sensor Module Bi-directional Comm. & Power Module Inclination 1.0m (3.1ft) Pressure 4.7m (16.4 ft) Resistivity 6.1m (20.0ft) Directional 7.8m (25.6ft) OnTrak™ ATK G3 BCPM Gamma 5.0m 16.4ft) Vibration & Stick-Slip 7.8m 25.6ft) Dynamics 20.1m (65.9ft) Caliper 14.9m (48.9ft) Density 15.6m (51.2ft) Porosity 18.0m (59ft) Optimized Rotational Density (ORD) Caliper Corrected Neutron (CCN) Co-Pilot Auto Trak BHA

  24. Troll Horisontalboring

  25. Gruppeoppgave Bruk bøkene/internett til å lage en presentasjon som forklarer HVA/HVORDAN/HVORFOR om følgende tema: • Boreveskemotor PDM (Boreteknologi 10.6-10.11 + internett) • Automatisert retningsboringsutstyr (Autotrak/Navitrak) (Boreteknologi 10.12 -10.17)+ Baker Hughes/Schlumberger hjemmeside) • Måling samtidig med boring- retning (MWD) og Logging samtidig med boring- formasjon (LWD) (Boreteknologi 10.18 + Geologiboka kap 7.2-7.3 + internett) • Boreproblem og fiskeoperasjoner (Boreteknologi kap. 6 og 7) Ikke kopier tekst fra bøkene/nettet, bruk egne ord, forklar til mor. Presentasjonene skal deles med alle og framføres for klassen
