Presentation Transcript

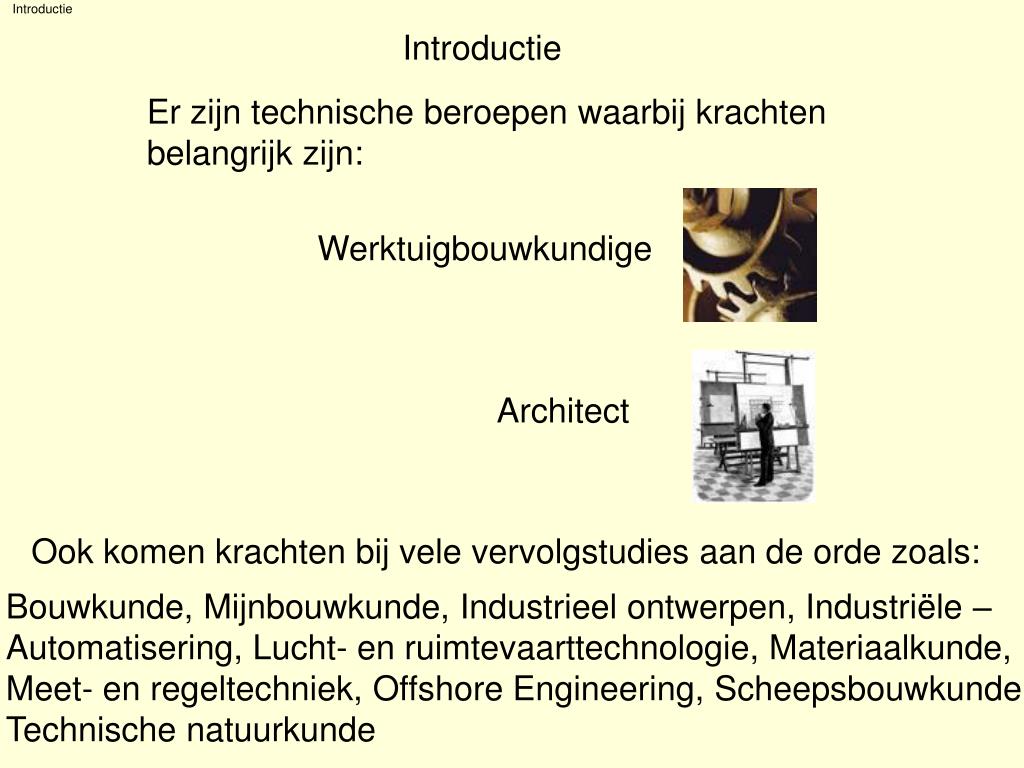

  1. Introductie Er zijn technische beroepen waarbij krachten belangrijk zijn: Werktuigbouwkundige Introductie Architect Ook komen krachten bij vele vervolgstudies aan de orde zoals: Bouwkunde, Mijnbouwkunde, Industrieel ontwerpen, Industriële – Automatisering, Lucht- en ruimtevaarttechnologie, Materiaalkunde, Meet- en regeltechniek, Offshore Engineering, Scheepsbouwkunde Technische natuurkunde

  2. Krachten kun je niet zien wel hun gevolgen Gevolgen kracht Gevolgen krachten:Een kracht kan een puntmassa van - SNELHEID VERANDEREN - RICHTING VERANDEREN - VORM VERANDEREN Hieronder zijn een aantal krachten genoemd centripetaalkracht veerkracht elektrischekracht wrijvingskracht gravitatiekracht spankracht normaalkracht van der Waalskrachten opwaartsekracht magnetischekracht

  3. Schema kracht Iedere kracht heeft een - Grootte - Richting - Aangrijpingspunt Sir Isaac Newton F Van het engelse woord Force Newton (N) Veerunster (1642-1727) Iedere kracht z’n eigen formule Zie volgende pagina

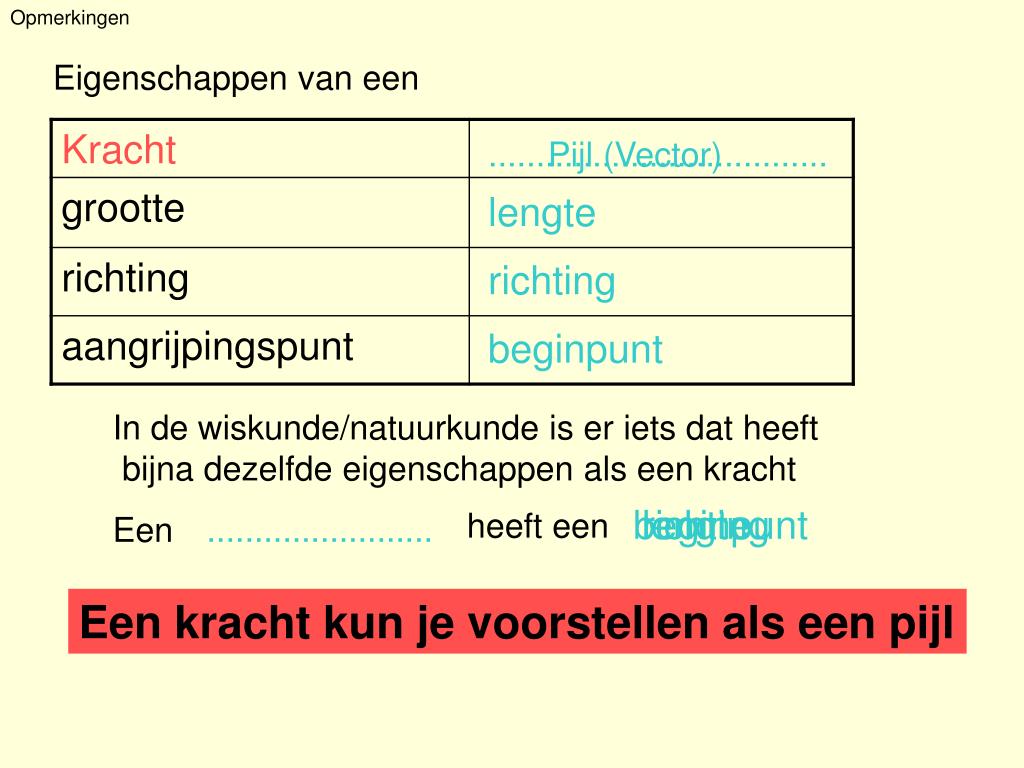

  4. heeft een Een Eigenschappen van een Opmerkingen .................................... Pijl (Vector) lengte richting beginpunt In de wiskunde/natuurkunde is er iets dat heeft bijna dezelfde eigenschappen als een kracht beginpunt lengte richting ........................ Een kracht kun je voorstellen als een pijl Wat komt er dus op de plaats van de puntjes ?

  5. Als je een kracht als een pijl(vector) tekent zul je een krachtenschaal nodig hebben. Komt overeen met v.b. I Een kracht van 50 N met een schaal FI FI 1 cm 20N krachtenschaal1 Voorbeeld van zo’n schaal is: 1 cm10 N 1 cm 10 N wordt 5cm lang wordt 2,5cm lang

  6. v.b. II Een kracht van 600 N met een schaal FII FII v.b. III Een kracht van 8N met een schaal FIII FIII 1 cm 2N 1 cm 4N 1 cm 200N 1 cm 150N krachtenschaal2 wordt 3cm lang wordt 4cm lang wordt 2cm lang wordt 4cm lang

  7. Teken de volgende krachten en kies een geschikte schaal de richting mag je zelf kiezen. (vermeld de gekozen schaal bij je tekening) Oefening krachten A1 F4 = 0,8 N F5 = 20.000 N F6 = 0,025 N F7 = 80 kN Hoe groot zijn de hieronder getekende krachten: antwoorden 1 cm 0,5 N 1 cm 20 N 1 cm 2 kN Welke van de hieronder getekende krachten is het grootst?

  8. Oefening krachten A2 Welke krachtenschalen zijn gebruikt ? F1 = 7,5 N F1 = 1200 N F1 = 0,08 N antwoorden Vb krachtenschaal : 1 cm …….. N
