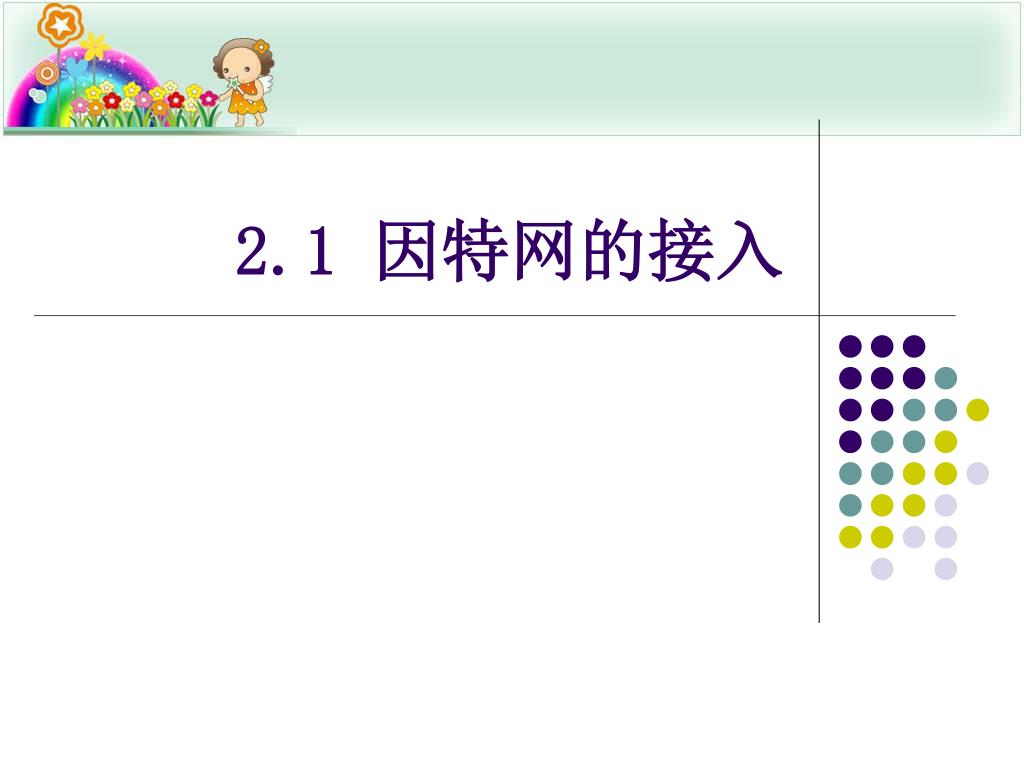

  1. 2.1 因特网的接入

  2. 如何接入因特网 • 城市地面固定电话铜线网 • 调制解调器接入 • ISDN “一线通” • 不对称的数字用户环路ADSL • 有线电视HFC网宽带接入 • 移动通信接入 • 卫星通信接入 • LAN接入系统

  3. INTERNET ISP网络 电话网 PPP帐号 口令 拨号入网原理

  4. 高速以太网 Fast EtherNet 高速以太网 以太网的基本特征是采用一种称为载波监听多路访问/冲突检测CSMA/CD的共享访问方案,即多个工作站都连接在一条总线上,所有的工作站都不断向总线上发出监听信号,但在同一时刻只能有一个工作站在总线上进行传输,而其他工作站必须等待其传输结束后再开始自己的传输。 经营者:网络公司 传输媒体:五类双绞线 传输速率:10M/100M,主干已经达到1G;

  5. ADSL ADSL(Asymmetric Digital Subscriber Line)非对称数字用户线 ADSL有ADSL虚拟拨号和ADSL专线两种形式: ADSL虚拟拨号方式的用户采用类似modem和isdn的拨号程序,所采用的是ADSL MODEM,在使用习惯上与原来的方式没什么不同,同样需要输入用户名与密码,但ADSL连接的并不是具体的接入号码如163或96169等,而是所谓的虚拟专网VPN的ADSL接入的IP地址。 ADSL专线接入是采用一种类似于专线的接入方式,用户连接和配置好ADSL MODEM后,在自己的PC的网络设置里设置好相应的TCP/IP协议及网络参数(IP和掩码、网关等都由局端事先分配好),开机后,用户端和局端会自动建立起一条链路。

  6. ADSL(续) 经 营 者:电信部门 传输媒体:电话线路 速 率:根据G.992.2标准规定其下行速率最高2Mbit/s,上行速率最高为512kbit/s;

  7. 视讯宽带网 HFC(Hybrid fiber coax光纤同轴电缆混合体) 现有的有线电视网络频带多是450M,通常其上仅传送20-40套模拟有线电视信号,没有充分利用频带资源。对现有的有线电视网稍作改造后使之成为双向的HFC网,在电视台网络中心配上网络前端设备并介入因特网和电信网,利用机顶盒等用户终端设备,即可网内享受8M以上宽带的优越功能。适用于办公环境比较分散,数据流量不大的单位,以及普通家庭用户。 经 营 者:广电部门 传输媒体:有线电视传输网络 传输速率:8M

  8. 视讯宽带网(续) 利用视讯宽带网接入Internet(国际互联网)的优点。 1)、高速接入:利用有线电视电缆高速在线接入,接入速率可高达10Mbps; 2)、使用方便:不用拨号,直接上网;上网的同时,不影响打电话、看电视; 3)、出口可靠:中国金桥信息网(ChinaGBN)提供高速国际出口。

  9. 高速以太网、ADSL、HFC三种宽带形式之比较

  10. 因特网接入问题概述 • 接入网络的接入带宽 • 局域网—10Mb/s • 普通电话拨号上网—56Kb/s • ADSL---512Kb/s~8Mb/s • 接入的带宽是共享还是独享 • 局域网—共享 • Cable Modem--共享 • ADSL—独享 • 如何支付费用(固定租费或上网费+话费) • 结点数、带宽要求、使用频率、费用

  11. 拨号上网步骤总结 • 1。安装MODEM • 自动识别或“添加新硬件” • 2。安装拨号适配器和TCP/IP协议 • 3。安装和新建“拨号网络” • (通讯组件)我的电脑\拨号网络\新建 • 4。配置拨号网络 • 号码、连接方式PPP,DNS、IP(自动获取IP)

  12. 企事业单位使用LAN将PC接入因特网 例:通过局域网接入 202.117.1.1 202.117.1.x 202.117.2.1 202.117.2.x

  13. 代理服务器的连接 • 代理服务器( Proxy): • Proxy相当于一个中转站,代理用户收发网络访问信息; • 代理服务器的两大功能: • 提高网络应用程序的运行效率和访问能力(软代理) • 替代路由器,将局域网接入因特网(硬代理)

  14. 为什么Proxy能提高网络应用程序的运行效率? • Proxy有缓冲存储器,存储经常被访问的信息,这样就缩短了后继用户访问等待时间,并减少了网络的数据流通量,提高了网络的效率; • 在网络应用程序中使用软代理设置,可以通过访问因特网上任意一个Proxy来获取代理服务

  15. 软代理示意图 • 目的:可满足客户端的请求而不必烦劳 “原版”服务器 origin server Proxy server httprequest http request client httpresponse httpresponse httprequest httpresponse client origin server

  16. 在IE浏览器中设置代理服务器(软代理)

  17. 如果建立了一个局域网,但没有连接外部的专线和路由器,只拥有一个到ISP的连接,则可通过Proxy进行网络连接,实际上Proxy 是替代了路由器的功能; • 这时需要设置一台代理服务器(硬代理),实际就是运行代理服务器软件的计算机(仍可当一般计算机使用),如WinGate、Winproxy、Winroute等;

  18. Proxy 可以是局域网上的任何一计算机。一方面,它同本地局域网相连,另一方面,它又通过网络联接或拨号上网与因特网相连。 • Proxy Server需要两块网卡,这两块网卡需要配置不同的IP地址。同因特网相连的那块网卡按照ISP所提供的IP地址进行配置。

  19. 硬代理示意图:

  20. 同局域网相连的网卡及局域网上的其他工作站当然也要配置IP地址,但是我们注意到,这时的局域网并没有同因特网真正相连,不是因特网的子网,因此,局域网的网络地址可以是任意的。同局域网相连的网卡及局域网上的其他工作站当然也要配置IP地址,但是我们注意到,这时的局域网并没有同因特网真正相连,不是因特网的子网,因此,局域网的网络地址可以是任意的。 • 设Proxy的局域网IP为192.168.0.1,而其他工作站的IP为192.168.0.x(x:2、3、4),子网掩码设置为255.255.255.0。

  21. Proxy 的网络设置完成后,就可以在其上面运行WinGate程序。 • WinGate 有两个组件: • WinGate 引擎执行代理服务进程,没有用户界面,但在状态栏有图标。 • GateKeeper 是WinGate 引擎的配置接口。.

  22. 2.2 IP地址与管理

  23. 一、MAC物理地址 IP地址 166.111.3.97 物理地址 00-3d-87-14-3a-d9 IP地址 166.111.4.1 拨号用户 物理地址 00-60-97-CO-9F-67 IP地址 166.111.3.19 物理地址 00-0c-1b-00-5a-f6 IP地址 166.111.3.18

  24. INTERNET PROTOCOL 0~255 二、IP地址 IP 地址是通过一个唯一的号码和一个 名字识别机器的方法。互联网地址可以用多种方式表示,但不管什么方式都必须被翻译成一个32位的数字,这就是IP地址。 XXX.XXX.XXX.XXX 166.111.4.118 网络部分+机器部分

  25. 0 8 16 24 32 A类 网络号 机器号 网络号 机器号 B类 网络号 机器号 C类 A类 1677214 1.X.Y.Z~126.X.Y.Z B类 65534 128.X.Y.Z~191.X.Y.Z C类 254 192.X.Y.Z~223.X.Y.Z 1.IP地址的种类 0 1 0 0 1 1

  26. 2.子网与子网掩码 子网1 子网2 子网3 子网出现的原因: 更有效地使用地址空间 易于管理网络 • 划分管理职责 • 减少网络拥塞 • 提供额外的安全性 路由器 路由器

  27. TCP/IP协议使用子网掩码判断目标主机地址 是位于本地子网,还是位于远程子网。 网络号 主机号 子网掩码 “逻辑位与”运算 网络号 子网号 主机号

  28. 3.网关(路由器) 发送主机 路由器是连接网络的设备,它可以连接两个或多个网络。路由器具有判断网络地址和选择路由路径的能力,能够在不同网络的主机之间传递消息。 路由器 路由器 路由器 路由器 目的主机

  29. 三、TCP/IP配置的故障诊断 • 硬件问题 • 配置问题 导致TCP/IP不能初始化,与TCP/IP有关的服务不能自动。 Winipcfg(Ipconfig)

  30. 远程主机 166.111.32.78 本地主机 166.111.3.18 路由器 166.111.32.1 166.111.3.1 使用 Ping 诊断通信的问题 Ping 127.0.0.1 Ping166.111.3.18 Ping166.111.3.1 Ping166.111.32.78

  31. C:\>tracert www.sina.com.cn Tracing route to www.sina.com.cn [202.106.184.200] • Over 1 maximum of 30 hops: • 1ms 1ms <10ms 166.111.3.1 • 2ms 1ms 1ms 166.111.1.133 • 2ms 1ms 1ms 166.111.1.42 • 2ms 3ms 2ms 166.111.1.113 • 2ms 2ms 1ms 202.112.38.69 • 3ms 2ms 2ms 202.112.38.9 • 3ms 3ms 2ms 202.38.123.70 • 2ms 3ms 2ms 202.38.123.10 • 3ms 2ms 3ms 202.97.10.233 • 244ms 245ms 255ms 202.97.9.249 • * * * Request timed out. • * * * Request timed out. • * * * Request timed out. • * * * Request timed out. • C:\>^C • C:\> 使用Tracert实用用程序追踪主机位置 Tracert

  32. 四、IP地址的管理机构 • 详见教科书。

  33. 2.3 域名与域名管理

  34. 一、IP地址与域名 互联网地址可以用多种方式表示,但不管什么方式都必须被翻译成一个32位的数字,这就是IP地址。 由于IP地址是数字型的,表达方式比较抽象、不容易记忆、也没有什么直接意义,因此又发明了另一套字符型的地址方案,即所谓的域名地址,来代替数字型的IP地址。

  35. 二、域名的组成 • 服务器名 网站名称 类别 国家 www.cnnic.net.cn

  36. 表示国家或行政区的一级域名

  37. 表示机构类别的一级域名

  38. 我国二级域名按类别分类

  39. 三、网络实名 每个网站都对应一个网址,但网址都是由英文字母和抽象的数字符号组合而成的,非常不便于中国人记忆和使用。 网络实名是通过在网址中输入中文名称达到访问网站的目的。目前包括: 3721的“网络实名” 中国互联网信息中心的“通用网址”

  40. 四、域名的管理 域名的作用 从因特网的管理角度看,域名就是因特网主机的地址,由它可转换为该主机在因特网中的物理位置。 对于企业来说,它就是企业通过互联网进行销售、宣传等活动的标识,与人们经常使用的企业名称和商标具有类似的作 用。

  41. 域名的抢注问题   注册域名与注册商标和企业名称的规则相似,采用抢先原则和唯一性原则。在美国,因特网管理机构并不审查也难以审查注册单位的相关情况,并且允许一个单位注册多个域名,不受限制。

  42. 域名的法律性质 (1)标识性。域名产生的基础是为了在因特网上区分各个不同组织与机构,即计算机用户。 正如人以自己的名字来相互识别一样,在因特网上不同的组织机构是以各自的域名来标识自身而相互区别的 。 (2)唯一性。 为了保证域名标识作用的发挥,域名必须在全球范围内具有唯一性。 由于域名的命名具有一定的规范性, 同时它又与IP地址等价,可以具有高度的精确性,在此技术保障基础上域名便具有全球唯一性,每个域名都是独一无二的。

  43. (3)排他性。 因特网使用范围的广泛性决定了域名必须具有绝对的排他性。 在因特网上使用域名必须先申请注册,申请注册遵循“先申请先注册”的原则。 一旦获得注册,它就必须排斥此后欲申请注册与此相同的域名。

  44. 五、域名的注册 1、域名的选择 • 域名应选择简短、好记。 • 与企业的产品服务相关 • 或与公司名称、品牌相关。 • 域名注册前应首先查询该域名是否已经被人注册。 • 选择域名注册服务商。 http://www.net.cn

  45. 2、选择存放网站的服务商 网站的运行速度、稳定性、安全性与网络服务提供商有密切关系。 应该选择大型的、有一定知名度、服务好的服务商。 比如:上海电信数据中心 http://www.edatahome.com

  46. 课堂小测试 • 1. 下列哪种上网方式必须使用调制解调器( )。A.局域网上网B.广域网上网C.专线上网D.电话线上网 • 2. 中国电信是我国最大的因特网接入服务提供商,我们通常称他为( )。A.ISPB.ICPC.ASPD.COM D A

  47. 3. 家庭中常用的因特网接入方式是( )。A.光纤接入B.GPRS接入C.ADSL接入D.DDN专线接入 • 4. 接入网通常采用两种方法:一种方法是通过电话线路直接与ISP连接,另一种方法是连接到已经接入因特网的( )。A.局域网B.地区主干网C.城域网D.广域网 C A

  48. 5. IP地址可以用4个十进制数表示,每个数必须小于( )。A.64B.128C.256D.1024 • 6.在TCP/IP(IPv4)协议下,每一台主机设定一个唯一的( )位二进制的IP地址。A.16B.32C.24D.12 C B

  49. A • 7.下列IP地址不正确的是( )。A.10.50.8.320B.192.168.1.1C.202.112.61.34D.61.220.50.7 • 8.关于因特网中主机的IP地址,叙述不正确的是( )。A.IP地址是网络中计算机的身份标识B.IP地址可以随便指定,只要和别的主机IP地址不同就行C.主机的IP地址必须是全球唯一的D.IP地址是由32个二进制位组成 B
