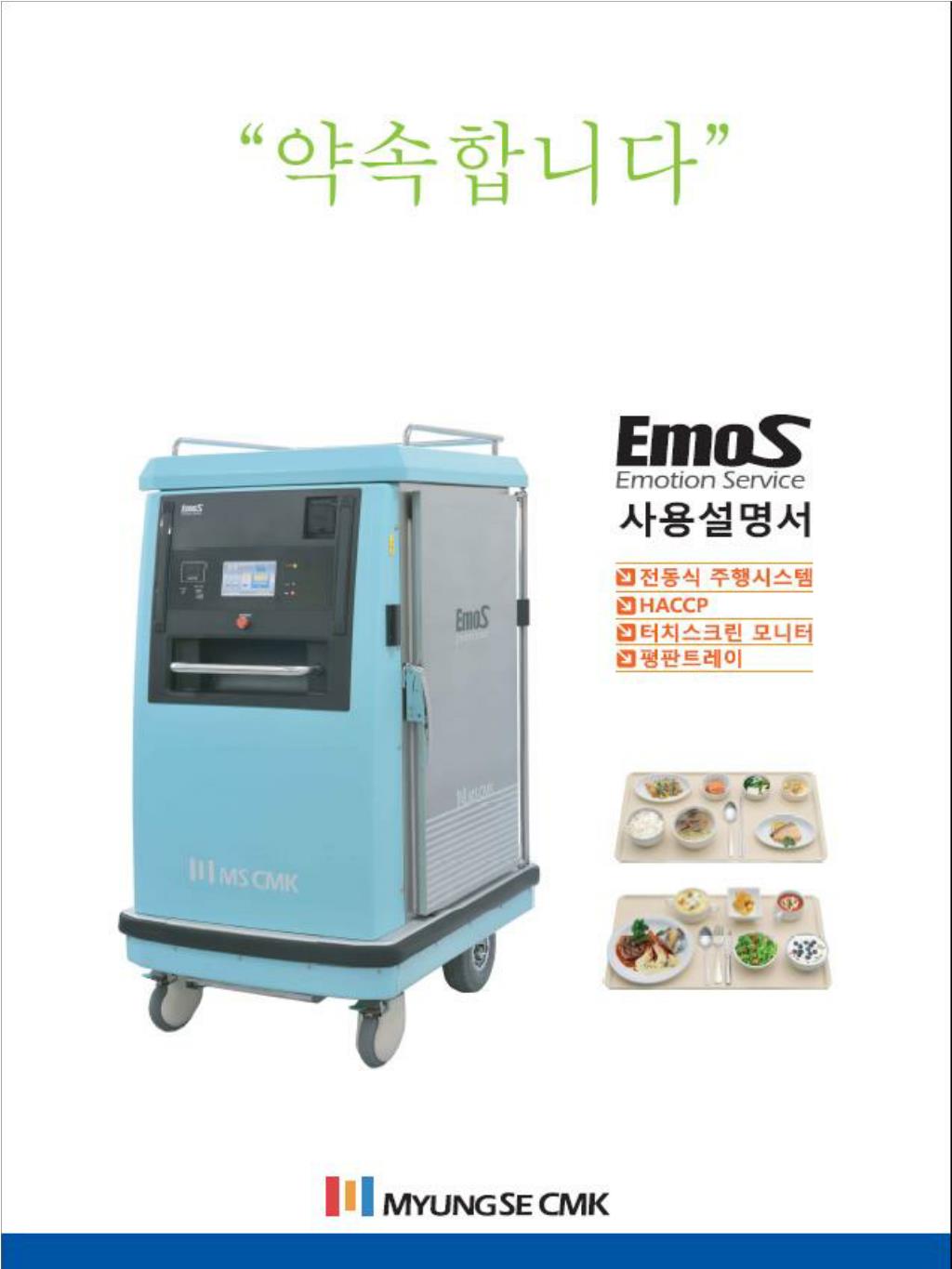

본 사용설명서는 전동식 온냉 배선카를 보다 안전하고 쾌적하게 운전할 수 있도록 올바른 취급방법을 설명하였습니다 .

2. 사용 설명서 본 사용설명서는 전동식 온냉 배선카를 보다 안전하고 쾌적하게 운전할 수 있도록 올바른 취급방법을 설명하였습니다. 제품을 안전하게 사용하기 위하여 사용 전 반드시 사용설명서에 있는 경고, 주의 및 지시사항에 관한 내용을 숙지하여 주십시오 제품의 취급 방법 미 숙지로 인하여 오동작하는 경우,고장 및 사고의 원인이 될 수 있습니다. 사용 설명서에 수록된 사항을 위반하거나 부주의한 사용에 의하여 사고가 발생된 경우에는 폐사에서 책임을 지지 않습니다 [ 당부의 말씀] *실내용으로 설계된 장비입니다. 실외에서는 사용하지 마십시오. *매일 일상점검을 반드시 실시해 주세요. * 안전하게 사용하기 위해 정기점검 계약을 권장합니다. 하단에 나와 있는 표시들은 경고와 주의사항을 나타냅니다. 경고, 주의 및 진하게 표시되어 있는 부분을 특히 유념해 주시기 바랍니다. ! 경고 ! 사람이 다칠 우려가 있는 경우의 경고 표시입니다. ! 주의 ! 제품의 고장이나 손상될 우려가 있는 경우의 주의 표시입니다. *폐사에서 공급하는 순정품(콘트롤러,배터리 등)을 사용하지 않을 경우에는 배선카에 치명적 손상을 줄 수 있습니다 . *본 책자에 수록된 사양 및 제원은 폐사의 설계변동에 따라 사전 통보 없이 변경될 수도 있으므로 양지하시기 바랍니다. EmoS 2

3. 사용 설명서 목차 1. 안전 주의 사항 -------------------------- 5 2. 제원 -------------------------- 7 3. 작동 설명 -------------------------- 8 •컨트롤 부--------------------------- 8 •화면 켜기 -------------------------- 11 •화면 끄기 -------------------------- 12 • 화면 기능 설명(온.냉장 제어 부) ----------------- 13 • 화면 기능 설명(Setting 부) --------------- 15 • Setting Mode 진입방법 -------------------- 17 • Setting Mode 에서 희망온도 설정 방법 -------- 18 • Setting Mode 에서 Back Light 설정 방법 -------- 19 • Setting Mode 에서 탈취 기능 설정 방법 --------- 20 • Setting Mode 에서 DOOR LOCK, Driving Control 체크 표시 -------- ------------------- 20 • Setting Mode 에서 온도 변환 설정 방법 --------- 21 • Setting Mode 에서 Password 변경 방법 --------- 22 • Setting Mode 에서 예약 타이머 설정 방법 -------- 24 • 온.냉장 동작 방법 ------------------------- 25 • 온.냉장 온도 표시를 그래픽으로 전환 방법 ------ 25 • 예약 타이머 동작 방법 ---------------- 26 • 탈취 기능 동작 방법 ------------------------ 27 • 시간 설정 방법 -------------------------- 28 • 화면 기능 설명 (전동 제어 부) ------------------ 29 • 전동 주행 방법 ----------------------------------- 31 • 트레이 삽입 방법 ---------------------------------- 35 • 작동 사용 방법 ---------------------------------- 36 • 사용 후 보관 및 관리방법 ----------------------- 37 4. 배터리와 충전 ------------------------------ 38 • 배터리 교체 방법 -------------------------------- 39 • 자주 질문 되는 사항들 ------------------------------ 40 EmoS 3

4. 사용 설명서 목차 5. 편의 장치 --------------------------- 41 • 후방 카메라 --------------------------- --- 41 • 전면 터치센서 ------------------------------ 41 • 비상 스위치 ------------------------------ -- 42 6. 부가 기능 사용 ---------------------- 43 • RFID 리더기 설치 방법 ---------------------- 43 • 컴퓨터 응용 소프트웨어 사용 방법 ---------- 46 • 온도 Data 및 Event Data 확인 방법 --------- 49 • 외부 온도 측정기 사용 방법 -------------- 52 7. 일상 손질 --------------------------- 53 • 청소하기 ---------------------------------- 53 8. 고장의 진단 및 조치 ----------------------- 55 • 주의 사항과 유지보수 --------------------- 56 9. 하자보증 -------------------------- 58 EmoS 4

6. 의

7. 전기적 사양 외형 치수

10. 작동 설 명 ①외부전원 콘센트 : AC전원 입력(충전 및 온,냉장 동작) ②터치스크린 : 온,냉장 제어 및 전동 부 제어 ③Smart Card : 사용 권한 부여, 환자 식사 정보 저장 ④USB : 온도 Data 및 Event 발생 Data 확인 ⑤ Battery Charge : 충전 시 충전상태를 알려줍니다 ⑥ 비상스위치 : 운행도중 비상시 운행을 정지시킵니다 ⑦전면터치 센서 : 위험 및 저속 상태 요구 시 살짝 압력을 가하면 주행 속도가 낮춰집니다. ⑧ Power 스위치 : 터치스크린 ON/OFF할 때 사용합니다. 적색 램프 : AC 전원 인가 시 적색으로 켜집니다. 녹색 램프 : 터치스크린 ON시 녹색으로 켜집니다. ⑨온,냉장 동작 확인 램프 : 온,냉장 동작 시 켜지고 설정온도에 도달하면 꺼집니다 ⑩ 전,후 속도조절 손잡이 : 오른쪽 버튼을 살짝 누르면 전진, 좀더 세게 누르면 전진 속도가 빨라집니다. 왼쪽 버튼을 살짝 누르면 후진, 좀더 세게 누르면 후진 속도가 빨라집니다 EmoS 10

11. 작동 설명 화면 켜기 1. AC 전원 콘센트를 연결하고 나서 Power 램프가 적색이 들어오는지 확인합니다. 2. AC콘센트를 연결하지 않으면 Power 램프는 아무 것도 켜지지 않지만 배터리 전원으로 Power버튼을 누르면 화면이 켜집니다.(전동일 경우) 3. Power 버튼을 누르면 Power 램프가 녹색으로바뀌고 화면이 켜집니다 ! 주의! • 화면 전면에 무리한 힘으로 누를 시 파손 및 고장의 원인이 될 수 있습니다. EmoS 11

12. 작동 설명 4. 화면에서 제품로그가 나오면 Smart Card를 2초간 전면 판넬Smart Card 표시부에 가까이 합니다. 5. 제품 로그 화면이 보일 때 까지 1분에서1분30초 정도 소요가 됩니다. 6. Smart Card를 5센티 미만으로 가까이 하여야만 인식을 할 수 있습니다. ! 주의! • Smart Card 분실 시 배선카를 사용할 수 없으므로 유의해주시기 바랍니다. 화면 끄기 1. 켜진 상태에서 Power 버튼을 누르면 Power 램프가 적색으로바뀌고 화면이 꺼집니다. EmoS 12

13. 작동 설명 화면 기능 설명(온.냉장 제어 부) ⑦ ⑨ ② ⑪ ⑥ ⑫ ⑬ ⑩ ④ ⑧ ⑤ ③ ① ⑭ ① 온.냉장 가동 버튼 : 버튼을 누르면 온.냉장이 동작합니다. 동작상태에서 한번 더 누르면 가동이 멈춥니다. ② 온장 희망온도 : 온장의 희망온도를 표시합니다. ③ 냉장 희망온도 : 냉장의 희망온도를 표시합니다. ④ 온장 표시온도 : 온장ROOM 내부의 온도를 표시합니다. ⑤ 냉장 표시온도 : 냉장 ROOM 내부의 온도를 표시합니다. 외부 표시온도 : 외부 온도센서를 사용하여 음식물 내부의 온도를 측정할 수 있습니다. 외부온도 측정기의 빨간 버튼을 누르고 있을 때만 온도값를 표시해줍니다 ⑥ ⑦ Temp Data 저장 : USB메모리를 삽입하고 Temp Data 버튼을 누르면 Data가 USB메모리에 저장됩니다. ⑧ Drive: 전동운행하고자 할 때 버튼을 누르면 전동 화면 Mode로 바뀝니다.(전동일 경우) EmoS 13

14. 작동 설명 탈취 버튼 : Room 내부에 음식물 냄새 제거 시 사용합니다. 타이머 기능이 있어 타이머가 종료되면 자동으로 멈춥니다.(최대 60분) ⑨ ⑩ 예약 타이머 버튼 : 예약 가동 시 사용합니다. 4가지 Mode로 선택 사용할 수 있고, 타이머 기능이 있어 타이머가 종료되면 자동으로 멈춥니다. (최대 120분 까지 설정 가능) ⑪ 온도 변환 표시 : 섭씨(℃) 로 사용 중 인지 화씨(℉)로 사용 중 인지 확인할 수 있습니다. ⑫ Setting Mode 버튼: 희망 온도 설정 및 기타 설정을 사용자가 설정할 수 있습니다. ⑬ 그래픽 표시 버튼: 온.냉장 표시를 그래픽 표시로 전환 합니다. 시간 확인 및 시간 설정 버튼: 현재 시간 확인 및 시간, 날짜 설정할 수 있습니다. ⑭ EmoS 14

15. 작동 설명 화면 기능 설명(Setting 부) ⑫ ⑬ ⑭ ⑪ ⑩ ⑨ ① ⑧ ② ⑦ ⑤ ③ ④ ⑥ ① 온장 희망온도 설정: 설정범위 50℃~120℃ 입니다.(122℉~248℉) 냉장 희망온도 설정 : 설정범위 -5℃~25℃ 입니다. (23℉~77℉) ② ③ 온.냉장 DT 설정: 설정온도에서온.냉장 동작되는 온도 차이값기본설정이 섭씨 일때”2”, 화씨 일때“4” 입니다 ④ 온.냉장 DL 설정: 설정온도에서 온.냉장 동작되는 시간값기본설정은 온.냉장 모두 0 입니다. ⑤ Offset 설정 : 희망온도 표시와 온.냉장 ROOM내부의 온도 편차가 있을 때 보정해줍니다. (-10~+10) 기본설정은 온.냉장 모두 0 입니다. EmoS 15

16. 작동 설명 ⑥ 확인버튼 : 사용자가 설정을 마치고 확인버튼을 누르면 설정 값이 저장되고 설정이 완료됩니다. ⑦ Back Light: 터치스크린 화면 보호 기능입니다. 화면보호 설정을 하면 설정된 시간 후에는 화면이 자동으로 꺼지고, 화면을 터치 하면 화면이 원래 상태로 됩니다. ⑧ 예약타이머 설정 버튼 : 버튼을 누르면 예약 타이머 설정 화면으로 전환됩니다. ⑨ 탈취 기능 : 탈취기능 사용 여부를 확인합니다. 체크가 되면 탈취기능을 사용할 수 있고 체크가 해제되면 사용이 불가능 합니다. 사용시간을 설정할 수 있습니다.(최대60분) ⑩ 전동Mode 사용여부 확인 버튼 : 체크 해제 시 전동 화면 Mode로 전환되지 않습니다. Door Lock 사용여부 확인 버튼 : (일부 모델만 사용 가능) 체크 해제 시 전동 화면 Mode에서 Door Lock 버튼이 작동되지 않습니다. ⑪ ⑫ Password 설정 : 사용자가 Password를 재설정할수 있습니다. ⑬ 온도 변환 버튼: 섭씨 및 화씨로 변환할 때 사용합니다. 온도 변환 설정에 따라 온.냉장 제어 Mode화면에서 설정된 내용을 확인 가능합니다. ⑭ 온.냉장 사용 Room 설정 기능: Room1 선택 : 온.냉장 제어 Mode 화면에서 온,냉 두칸이 설정됩니다. Room2 선택 : 온.냉장 제어 Mode 화면에서 온,냉 네칸이 설정됩니다. Room3 선택 : 온.냉장 제어 Mode 화면에서 온,냉 여섯칸이 설정됩니다. ! 주의! • 사용자는 임의로 온.냉장 사용 Room 설정 기능을 만지지 마십시오. • 제품 출고 시 Room1 으로 선택되어 있습니다. EmoS 16

17. 작동 설명 SettingMode 진입 방법 ③ ④ 1.①,②,③은 동작하지 않아야 합니다. ② 2. ④번 Setting 버튼을 두 번 연속으로 누릅니다. ① 3. Password 입력 창이 나옵니다. 4. Password 4자리 숫자을 입력합니다. 5. 입력 하고 나서 누릅니다. x ! 주의! • 제품 출고 시 Password는 “0000” 입니다. • 변경했을 경우 Password를 꼭 기억하시거나 스마트카드 뒷면에 메모 • 하십시오. • SettingMode 화면의 Password와 동일합니다. EmoS 17

18. 작동 설명 SettingMode 에서 희망온도 설정 방법 1. ①번눌러 온.냉장 온도를 설정합니다. - + ② ① 2. 출고 시 Hot&Cool방식에서는 Hot :70℃ (158℉), Cool : 5℃ (41℉) 로 설정 되었습니다. 3. 출고 시 Retherm방식에서는 Hot :100℃ (212℉), Cool : 3℃ (37℉) 로 설정 되었습니다. 4. ②번은 폐사에서 설정 합니다. 사용자는 설정할 필요가 없습니다. 5. 설정이 완료되면 ③번을 누르면 온.냉장 제어 Mode로 전환됩니다. ③ ! 주의! • ① 번 설정시100℃ (212℉)이상설정하지 마십시오. • 설정값이100℃ (212℉)이상 설정 시 제품 고장의 위험이 있습니다. • ② 번 설정 시 폐사에 문의하여 주십시오. EmoS 18

19. 작동 설명 SettingMode 에서 Back Light 설정 방법 1. 터치스크린 화면 보호 기능입니다 2. ①번을 누르면 Back Light 화면이 표출됩니다. ① 3. ②번을 눌러 원하는 시간을 설정합니다. 출고 시 설정값은1시간 입니다. 4. 설정이 완료되면 “OK”표시를 누릅니다. 5. ③번 확인 버튼을 누르면 온.냉장 제어 Mode로 전환됩니다. ② ③ ! 주의! • 화면 보호기능 동작 시 화면이 검게 됩니다. • 손으로 화면을 터치하시면 정상적으로 되니 고장으로 오인하지 마시길 • 바랍니다. EmoS 19

20. 작동 설명 SettingMode 에서탈취 기능설정 방법 ① ①번 FAN(M)에 체크가 되어 있는지 확인합니다. 체크 해제 시 사용이 불가능 합니다. 버튼을 사용하여 시간 설정을합니다. (최대 60분 설정) - + ② 3. 설정이 완료되면 ③번 확인 버튼을 누르면 온.냉장 제어 Mode로 전환됩니다. SettingMode 에서DOOR LOCK, Driving Control 체크 표시 1. DOOR LOCK, Driving Control 체크표시는 전동식 온.냉 배선카 사용시 에는 체크 표시가 되어야 합니다 2. DOOR LOCK, Driving Control 체크표시는 수동 온.냉 배선카 사용시 에는 체크 표시가 해제되어야 합니다. EmoS 20

21. 작동 설명 SettingMode 에서온도 변환 설정 방법 ① ② ①번의 표시를 누르면 섭씨,화씨 변환이가능합니다 2. ②버튼을 누르면 Reservation 화면으로 전환이 됩니다. ⑤ 3. ③번을 눌러 섭씨,화씨 전환을 합니다 4. 전환이 완료되면 ④번의 확인버튼을 눌러 SettingMode로 전환합니다. 5. SettingMode에서 ⑤번을 누르면 온.냉장제어 Mode로 전환됩니다. ③ ④ ! 주의! • ①번과 ③번은 온도 변환 설정을 일치하게 하여야 합니다. • ex) ①번을 섭씨(℃)로 설정했을 경우,③번도 섭씨(℃)로 설정을 합니다. EmoS 21

22. 작동 설명 SettingMode 에서 Password 변경 방법 ① ①번을 누르면 Password 입력 창이 나옵니다. (제품 출고 시 Password는 “0000” 입니다.) 2.기존의 Password를 로 지운다. BS 3. 새로운 Password 4자리를 입력합니다. 4. 입력을 하고 나서 누릅니다. x 5. ②번 확인 버튼을 누르면 온.냉장 제어 Mode로 전환되면서 새로운 Password가 적용됩니다. ② EmoS 22

23. 작동 설명 SettingMode 에서 Password 변경 방법 ③ ④ 5. 터치 스크린에서 새로운 Password을 입력하고 나서 폐사에서 제공하는 RFID 리더기를 설치한 다음 컴퓨터 응용 프로그램을 실행합니다. (RFID 리더기 설치 방법은 부가 기능 사용방법을 참고하세요) 6. 터치스크린에서 입력한 Password을 컴퓨터 응용 프로그램에서 입력합니다. 7. 입력이 완료되면 RFID 리더기에 스마트 카드를 데고 ③번을 누른다. 8. ④번을 눌려서 Password가 제대로 입력되었는지 확인합니다. 9. 이제 Password가 변경되었습니다. 온.냉장 배선카Power 버튼을 끄고 다시 켜서 새로운 Password로 동작되는지 확인합니다. ! 주의! • 변경된 Password을 꼭 기억하시거나 스마트카드 뒷면에 메모 하십시오. • 제품 출고시Password는 “0000”입니다 EmoS 23

24. 작동 설명 SettingMode 에서예약 타이머 설정 방법 ① ①번을 누르면 예약 타이머 화면으로 전환됩니다. ③ 2. 예약 타이머 기능에는 4가지를 선택 할수 있도록 되어 있어 사용자가 원하는 시간과 희망 설정 온도, 가동 시간을 로 설정할 수 있습니다. - + 3. 설정이 완료되면 ②번을 누르면 Setting Mode로 전환됩니다 4. Setting Mode 에서 ③번을 누르면 온.냉장 제어 Mode 화면으로 전환됩니다. ② EmoS 24

25. 작동 설명 온.냉장 동작 방법 ③ 1. ①,②,③번이 동작하지 않아야 합니다. ② 2. 온.냉장 제어 Mode에서 ①번을 누릅니다. ① 3. ④버튼 색깔이 노란색으로 바뀌고 STOP글씨가 RUN으로 바뀝니다. 4. 컴퓨레샤 동작하는 소리와 FAN이 동작하는 소리가 나면 정상적으로 작동하는 것입니다. 5. 10여분 가동 후 온도가 변화 되는걸 확인할 수 있습니다. ④ 온.냉장 온도 표시를 그래픽으로 전환 방법 ① 1. ①번을 누르면 온.냉장 표시화면이 그래픽으로 바뀝니다. 다시 한번 누르면 온.냉장 표시화면 으로 전환됩니다. EmoS 25

26. 작동 설명 예약 타이머 동작 방법 ③ 1. ①,②,③번이 동작하지 않아야 합니다. ② ① 2. ③번을 눌려서 예약 Mode을 선택합니다. 3. ②번을 누른다. ③ 4. ②버튼 색깔이 노란색으로 바뀌면 예약 동작 준비 중 입니다. 5. 예약 시간이 표시됩니다. ② 6. ⑤번 표시가 예약 희망 설정 온도로 전환됩니다. 7. 예약 설정 시간이 되면 자동으로 동작 합니다. 8. 예약 동작 준비 중, 예약 동작일 때 취소 하고자 할 때에는 ②번을 다시 한번 누르면예약 취소가 됩니다. ⑤ ④ EmoS 26

27. 작동 설명 탈취 기능 동작 방법 ③ 1. ①,②,③번이 동작하지 않아야 합니다. ② ① ④ ⑤ 2.④번을 누르면 탈취 기능이 동작합니다. 3. ⑤번은 현재 남은 시간을 표시해줍니다. 표시 시간이 “0”분이 되면 탈취 기능이 멈춥니다. ! 주의! • 탈취 기능 동작 시 Door를 열어 두세요. EmoS 27

28. 작동 설명 시간 설정 방법 ② ① 1. 시간이나 날짜가 맞지 않을 경우 ①번 시계 위치에 두번 연속으로 누릅니다. 2. ②번 시간 날짜 변경 화면이 나오면 시간 및 날짜를 변경하시고 “OK”를누르면 변경이 완료됩니다. 수납하기 전 예열 가동 보온식품을 TRAY에 수납하기 전 미리 가동하여 ROOM 내부 온도가 희망 설정 온도에 도달한 다음 수납하시기 바랍니다. 2. 예열 가동시간은 30분 정도면 충분할 것입니다. EmoS EmoS 28

29. 작동 설명 화면 기능 설명(전동 제어 부) ② ⑧ ④ ③ ⑤ ⑥ ⑦ ⑨ ① 전동운행 버튼 : STOP 버튼을 눌러 RUN으로 변경되면 Speed를 Low또는 Hi로 조정할 수 있습니다. ① 전동 주행 기본 속도 조절 : 4단계로 속도 조절을 할 수 있습니다 ② 후방 감시 : 후방에 카메라를 장착하여 후방의 상태를 파악할 수 있습니다. 후방감시 화면을 터치 하면 화면 크기가 변경됩니다. ③ 후방 감시 ON/OFF 버튼: 후방 감시화면 기능을 ON/OFF 할 수 있습니다. ④ Door rock ON/OFF 버튼 : Door 잠금장치(일부 모델만 적용) ⑤ Alram ON/OFF 버튼 : 후진 주행 시 멜로디가 발생하여 주행중임을 환기시킬 수있습니다. ⑥ ⑦ 온.냉장 제어 MODE로 변환할 때 버튼을 누릅니다. EmoS 29

30. 작동 설명 ⑧ 배터리 잔량 표시: 전동 운행 중 배터리 잔량을 확인할 수 있습니다. -. 적색, 황색, 녹색 점등 : 원활하게 운행할 수 있습니다. -. 적색, 황색 점등 : 운행에 지장이 없습니다. -. 적색 점등 : 충전이 필요합니다. ! 주의! • 적색 점등시 운행을 멈추시고 즉시 충전하여 사용하시기 바랍니다. • 계속 사용시 배터리 수명이 단축됩니다. ⑨ 환자 식사 정보 표시 : 환자 식사 정보 확인 및 스마트 카드를 통해 환자 식사 정보를 입력할 수 있습니다. EmoS EmoS 30

31. 작동 설명 전동 주행 방법 ① 1. ①번 온.냉장 가동 버튼을 눌러 가동을 멈추게 합니다. 2. AC 전원 콘센트를 빼고 Power 램프가 꺼짐을 확인합니다. Drive 버튼 3. Drive 버튼을 눌러 전동 주행 MODE로 변경합니다. 전동주행 Mode 화면으로 변경되면 전동운행 버튼을 누릅니다. 전동운행 버튼 EmoS 31

32. 작동 설명 전동 주행 방법 4. ①버튼 색깔이 노란색으로 바뀌고 STOP글씨가 RUN으로 바뀝니다. ① EmoS EmoS 32

33. 작동 설명 전동 주행 방법 3. 운행자 에게 알맞은 전동 주행 속도 조절을 합니다. 4. 전진으로 가고자 할때 오른쪽 버튼을 살짝 누르면 전진하고 , 세게 누르면 속도가 점점 빨라집니다. 전진 버튼 5. 후진으로 가고자 할때 왼쪽 버튼을 살짝 누르면 후진하고 , 세게 누르면 속도가 점점 빨라집니다. 후진 버튼 6. 정지 시에는 버튼에서 손을 놓으면 정지합니다. EmoS 33

34. 작동 설명 전동 주행 방법 ! 경고 ! • 주행을 마치고 온.냉장 MODE로 변경 시 필히 전동운행 버튼을 눌러 전동 주행을 • 멈추게 하고 변경하시기 바랍니다. ! 주의! • 전동운행 버튼이 정상적으로 동작하고 전,후진 버튼을 눌렀는데 • 운행이 되지 않을 때는 전동, 수동 변환 레버를 확인하여 주십시오. 수동 전동 • 전동 운행 중 고장이나, 배터리 방전 시 전동, 수동 전환 레버를 수동 위치에 놓으면 • 수동으로 임시 운행이 가능합니다. EmoS 34

36. 작동 설명 작동 사용 방법 ① 사용하기 전에 사용설명서를 반드시 읽은 다음 사용방법을 익힌 후 사용하도록 하십시오. ②타이어 상태 및 파손여부를 확인하십시오. ! 주의! - 타이어와 휠 의 손상여부를 확인 후 운행하세요. - 온.냉장실 가동 시 실내의 이물질 및 파손 여부를 확인 후 AC전원을 연결해 주세요. - 장시간 음식물을 보관하지 마세요. 본 장비는 장시간 보관용으로 설계된 장비가 아닙니다. ③ 배식전30분이나 1시간 전에 가동하여 주세요(음식물 세팅 전 예열) [냉장실 및 온장실 설정온도로 유지함에 있다.] ④ 배선카의 수동 전환레버가 휠 잠금상태 인지를 확인 하십시오. 경사로에 정차중일때는 절대로 수동 전환레버 및 자유구동 스위치를 동작시키지 마세오. ⑤ 배선카의 안전한 사용 및 운행을 위해 사용전 후에는 반드시 전원을 꺼주시기 바랍니다. ⑥ 운행전 안전 수칙을 확인하십시오. ⑦ 적당한 속도로 속도조절 스위치를 조절하십시오. ⑧ 출발하시기 전에 타이어와 주행방향 등을 점검하세요. ⑨운행이 어려운 곳을 무리하게 이동하지 마세요. ! 경고 ! • - 부득이하게 실외 운행을 할 경우에는 본사의 방수관련 사항을 안내 받으시길 바랍니다. • - 주행 상태에서 주위의 위험 사항을 숙지하시길 바랍니다. • 사용 전 AC전원 케이블 파손 및 손상여부를 확인해 주세요. • [감전 및 누전의 원인이 될 수 있습니다.] ⑩ 안전운행을 위해 가급적 서행하십시오. ⑪ 사용 후 다음사용을 위해 Power버튼을 OFF하고 충전하여 주십시요. EmoS 36

37. 작동 설명 사용후 보관 및 관리방법. ▶ 사용후 보관 방법 ① 배식이 끝난 배선카는Power 버튼을 OFF 한 후 안전하게 보관하세요. ②상온, 상습에 보관하면 변색 변형을 방지하여 오래도록 성능을 유지할 수 있습니다. ! 경고 ! • 보관 방법이 적절하지 못한 경우 녹이 발생하거나 전기계통에 손상을 입혀 누전의 • 위험이 있습니다. ▶ 관리 방법 ① 수시로 타이어의 상태를 점검하여 안전한 운행이 유지될 수 있도록 하십시오. ② 충전 완료후 에는 반드시 플러그를 잡고 빼도록 하여 코드에 무리가 가지 않도록 하십시오. ! 경고 ! - 젖은 손으로 플러그를 만지지 마십시오. 감전의 위험이 있습니다. ③ 배선카를 흔들거나 들어올리는 등 강한 충격을 가하지 마십시오. ④ 배선카를 닦을 때에는 부드러운 헝겊 등에물(중성세제)을 적셔 닦으시고 건조 후 사용하십시오. 신나,벤젠 등으로 닦지 마십시오. 변색이나 변형의 원인이 됩니다. ! 주의! - 물이나 호스를 사용하여 직접 세척하지 마십시오. EmoS 37

38. 배터리와 충전 • 폐사의 배선카는2개의 12V 배터리를 사용합니다. • 소모된 배터리는 배선카에 장착된 충전기를 사용하여 재충전합니다. • - 차량용 배터리를 배선카의 배터리와 상호교환을 해서는 안됩니다. ! 주의! - 본 배선카에 장착된 충전기 이외의 제품으로 충전하게 되면 과충전 등으로 인하여 배터리 수명에 영향을 미치며 배터리 손상의 원인이 됩니다. 충전 확인 전면 판넬Battery Charge 램프에서확인 가능합니다. . Shortage : 충전이필요합니다 . Charging : 충전중 입니다 . Full : 충전이 완료 됐습니다. 충전 방법 ① 코드를 배선카 전면에 있는 AC코드 연결구에 연결합니다. ② 전원코드 나머지 한쪽을 본사 규격 전원 콘센트에 연결합니다. 충전시간은 6~8시간이 소요됩니다( 배터리 방전량에 따라 다소 차이가 있습니다) ! 주의! - 화재의 위험이 있으니 화기(불, 스파크) 근처에서 충전을 하지 마십시오. - 배터리가 얼어있을 때는 충전하자 마세요. 차갑거나 얼어있는 배터리는 재충전 하기 전에 며칠간 녹여서 합니다. - 배터리 충전 중 임의 수동주행을 하지 마십시오. AC코드 및 배선카의 파손, 불량의 원인 됩니다. EmoS 38

39. 배터리와 충전 배터리 교체 방법 ① 서킷 브레이커 스위치를 OFF 하십시오. ② 배터리 보호판을 제거합니다. ③배터리 단자에서 배터리 케이블을 분리합니다. ④ 기존의 배터리를 제거하십시오. ⑤새 배터리를 끼우십시오. ⑥빨간색 배터리 선을 단자의 양극(+)에 연결하십시오. ⑦ 검정색 배터리 선을 단자의 음극(-)에 연결하십시오. ⑧ 배터리 보호판을 부착하고 서킷 브레이커 스위치를 ON 하십시오. 배터리 서킷 브레이커 스위치 (위:ON, 아래: OFF) 배터리 보호판 ! 주의! - 장시간 사용하지 않을 시에는 서킷 브레이크 스위치를 OFF하여 주십시오. 배터리 방전을 예방할 수 있습니다 ! 경고 ! • - 배터리 단자나 그것과 관련된 부품들은 납이나 납 함유물로 만들어져 있습니다. • 배터리를 다룰 때에는 안경과 장갑을 착용 하십시오. • 작업 후에는 반드시 손을 씻으십시오. • 사용되는 배터리 무게가 개당12.6Kg정도 됩니다. 무리하게 들어올리면 신체상 • 상해를 입을 수 있습니다. EmoS 39

40. 배터리와 충전 자주 질문 되는 사항들(FAQs) ① 다른 회사 제품의 충전기를 사용해도 괜찮은가요? 폐사는 귀하의 안전과 배터리의 충전 성능을 위하여 폐사에서 공급한 충전기만을 사용할 것을 권장합니다. ! 주의! - 타사의 충전기를 사용한 배터리는 성능을 보장할 수 없습니다. ② 배터리는 얼마나 자주 충전하여야 하나요? - 배선카를 매일 사용하신다면 사용이 끝나는 대로 바로 충전을 하십시오. - 배선카를 장시간 사용하지 않을시 에도 일주일에 한번 완전히 충전을 하십시오. - 배터리를 완전히 방전된 상태로 방치하지 마십시오. ③새로 교체한 배터리는 왜 오래가지 않을까요? - 새 배터리를 처음 사용하기 전에 완전히 충전하시길 바랍니다. - 다섯번에서여섯번 완전 방전과 충전과정을 거친후에야, 배터리가 100% 수준의 성능을 발휘 할수 있고 배터리 수명을 연장하여 사용하실 수 있습니다. - 배터리가 100% 성능을 발휘하기 전 처음 1주일간은 사용거리를 적당히 조절하시기 바랍니다. ④ 오랫동안 배선카를 사용하지 않을때는 배터리를 어떻게 보관해햐 하나요? - 보관하기 전에 배터리를 완전히 충전하시고 서킷 브레이커 스위치를 OFF하여 보관하십시오. EmoS 40

41. 편의 장치 후방 카메라 - 후진 주행 시 후진 시야가 확보됨으로 안전사고를 예방할 수 있다. 전면 터치 센서 - 위험 및 저속 상태 요구 시 살짝 압력을 가하면 주행 속도가 느려집니다. 전면터치센서 ! 경고 ! • 전면터치 센서는 기본속도의 10%로 설정되어 있습니다. • 압력이 가해지면 동작하고 가해지는 압력이 제거되면 평상시 주행속도로 전환됩니다. • ( 주위의 안전사항을 필히 확인 후 압력을 제거해 주세요. 충돌 및 사고, 고장의 원인이 • 될 수 있습니다.) EmoS 41

42. 편의 장치 비상 스위치 - 배선카의 이동 경로에 장애물 및 위급사항 발생시 비상버튼 스위치를 눌러줍니다. - 비상버튼 스위치를 누름과 동시에 30Cm정도 이동 후 비상정지 합니다 - 안전하다고 판단 시 전동운행 버튼을 OFF후 다시 ON으로 전환하면 재 주행 상태가 됩니다. EmoS 42

43. 부가 기능 사용 RFID 리더기 설치 방법 ▶ 부속품 ① ② ③ ④ 1. ① RFID 리더기 2. ②USB –TO- SERIAL CONVERTOR 3. ③ USB-TO-PS2 CONVERTOR 4. ④SMART CARD EmoS 43

44. 부가 기능 사용 RFID 리더기 설치 방법 ▶ 컴퓨터와 RFID 리더기 연결 1. 컴퓨터 USB Port에 위 그림과 같이 연결하십시오. EmoS 44

45. 부가 기능 사용 RFID 리더기 설치 방법 ▶ USB –TO- SERIAL CONVERTOR 드라이버 설치 1. 폐사에서 제공하는 CD 안에 매뉴얼을 보시면 설치 방법이 있습니다. EmoS 45

46. 부가 기능 사용 컴퓨터 응용 소프트웨어 사용 방법 ▶ 폐사에서 제공하는 응용 소프트웨어는 Password 변경, 환자 식사 정보 입력, 온도 Data, Event Data 사용에 필요한 프로그램 입니다. ▶ 응용 소프트웨어 설정 방법 ① ② ④ ③ 1. ①번을 누르면 Setup 메뉴창이뜬니다. 2. 컴퓨터 제어판 /장치관리자/포트/USB Serial(COM x) 확인합니다. 3. ②번을 눌러 통신Port을 설정합니다. ex) 컴퓨터 제어판 /장치관리자/포트/ USB Serial(COM 3) 이면 응용 소프트웨어 통신Port COM 3으로 설정합니다.) 4. 통신Port을 설정이 완료되면 ③번을 누르고, ④번을 누르면 설정이 완료됩니다. EmoS 46

47. 부가 기능 사용 컴퓨터 응용 소프트웨어 사용 방법 ▶ 환자식사 정보 입력 ④ ③ ① ② ③ 1. ①컴퓨터를 이용하여 환자 식사 정보를 입력합니다. 2. 환자 식사정보 입력이 완료되면 RFID 리더기에 스마트 카드를 데고 ②번을 눌러 스마트 카드에 환자 식사 정보를 전송합니다.(다소 시간이 걸릴 수 있습니다) 3. 환자 식사 정보가 제대로 전송되었는지 ③번을 눌러 확인을 할 수 있습니다. 4. 컴퓨터 모니터 상 환자식사 정보를 지울 때 ④번을 누릅니다.. EmoS 47

48. 부가 기능 사용 컴퓨터 응용 소프트웨어 사용 방법 ▶ 전동식 온.냉 배선카 터치스크린에 환자 식사 정보 입력 ① 1. 환자 식사 정보가 입력된 스마트 카드를 데고 ①번을 누르면 환자 식사 정보 화면으로 전환됩니다. 2. ②번을 누르면 환자 식사 정보가 입력됩니다. ④ ② ③ 3. 환자 식사 정보를 지울 때 ③번을 누릅니다. 4. 전동 운행 화면 Mode로 전환하고자 할 때 ④번을 누릅니다. EmoS 48

49. 부가 기능 사용 온도 Data 및 Event Data 확인방법 ▶ 온.냉 전동식배선카에서USB 메모리로 Data 저장 방법 ① 1. USB 메모리를 ①번 에 삽입합니다. 2. ③, ④, ⑤번이 동작하지 않아야 됩니다. 3. ②번을 누르면 노란색으로 표시되면서 USB 메모리 로 Data가 저장됩니다. ② ③ 4. 30일간 Data가 저장됩니다. 5. USB 메모리를 인식하지 못하면 아래 그림과 같이메시지 표출 됩니다. 다시 한번 USB 메모리 상태를 확인하십시오. ④ ⑤ EmoS 49

50. 부가 기능 사용 온도Data 및 Event Data 확인방법 ▶ 컴퓨터 응용 소프트웨어 에서 확인 방법 ① ③ ② 1. 컴퓨터에 USB 메모리를 삽입합니다. 2. 컴퓨터 응용 소프트웨어를 실행해서 ①번을 누르고 ②번 all files 선택하여 온도 Data 및 Event Data가저장된 file을선택하고 ③번을 누릅니다. EmoS 50
