Presentation Transcript

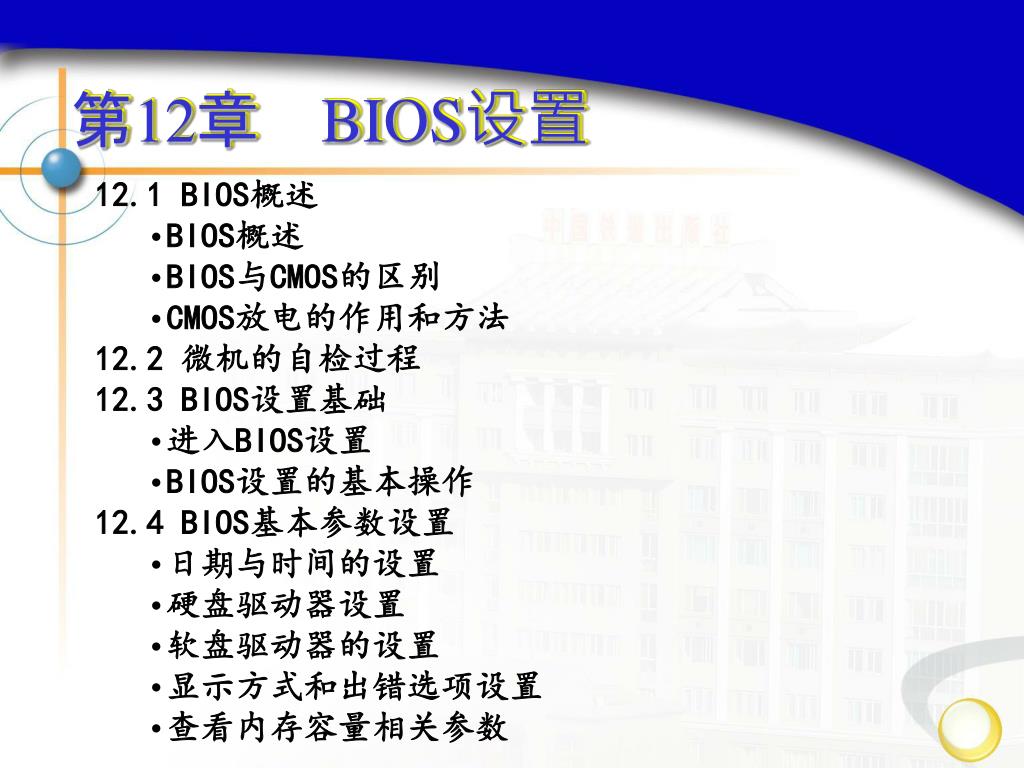

  1. 第12章 BIOS设置 • 12.1 BIOS概述 • BIOS概述 • BIOS与CMOS的区别 • CMOS放电的作用和方法 • 12.2 微机的自检过程 • 12.3 BIOS设置基础 • 进入BIOS设置 • BIOS设置的基本操作 • 12.4 BIOS基本参数设置 • 日期与时间的设置 • 硬盘驱动器设置 • 软盘驱动器的设置 • 显示方式和出错选项设置 • 查看内存容量相关参数

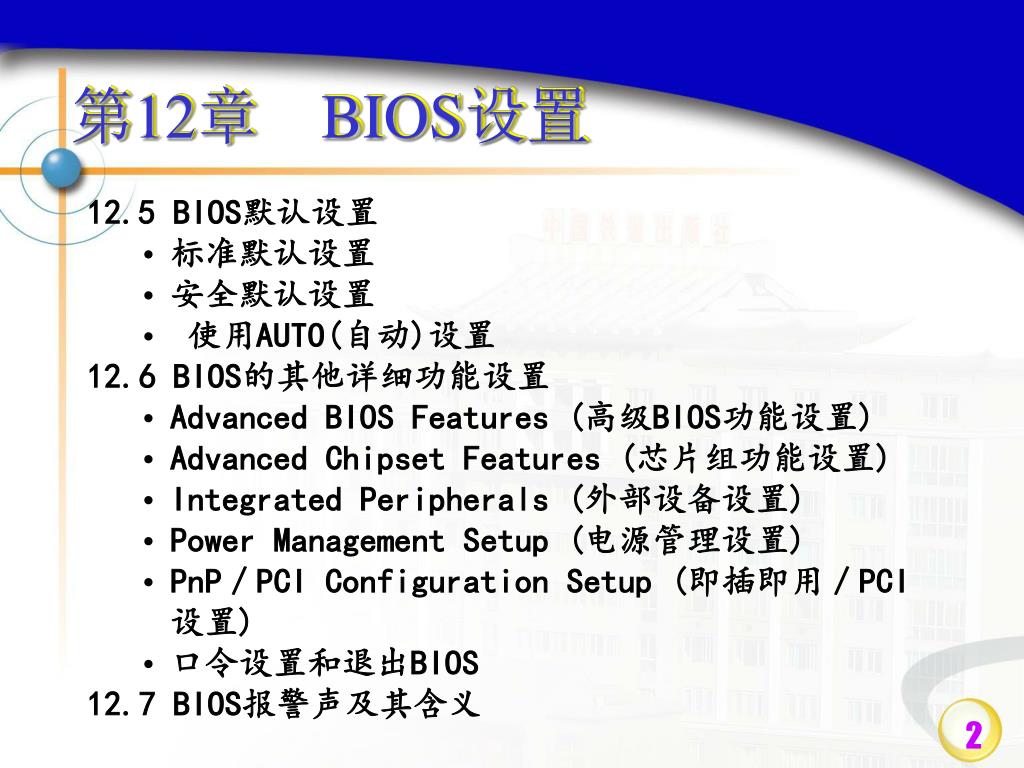

  2. 第12章 BIOS设置 12.5 BIOS默认设置 • 标准默认设置 • 安全默认设置 • 使用AUTO(自动)设置 12.6 BIOS的其他详细功能设置 • Advanced BIOS Features (高级BIOS功能设置) • Advanced Chipset Features (芯片组功能设置) • Integrated Peripherals (外部设备设置) • Power Management Setup (电源管理设置) • PnP/PCI Configuration Setup (即插即用/PCI设置) • 口令设置和退出BIOS 12.7 BIOS报警声及其含义

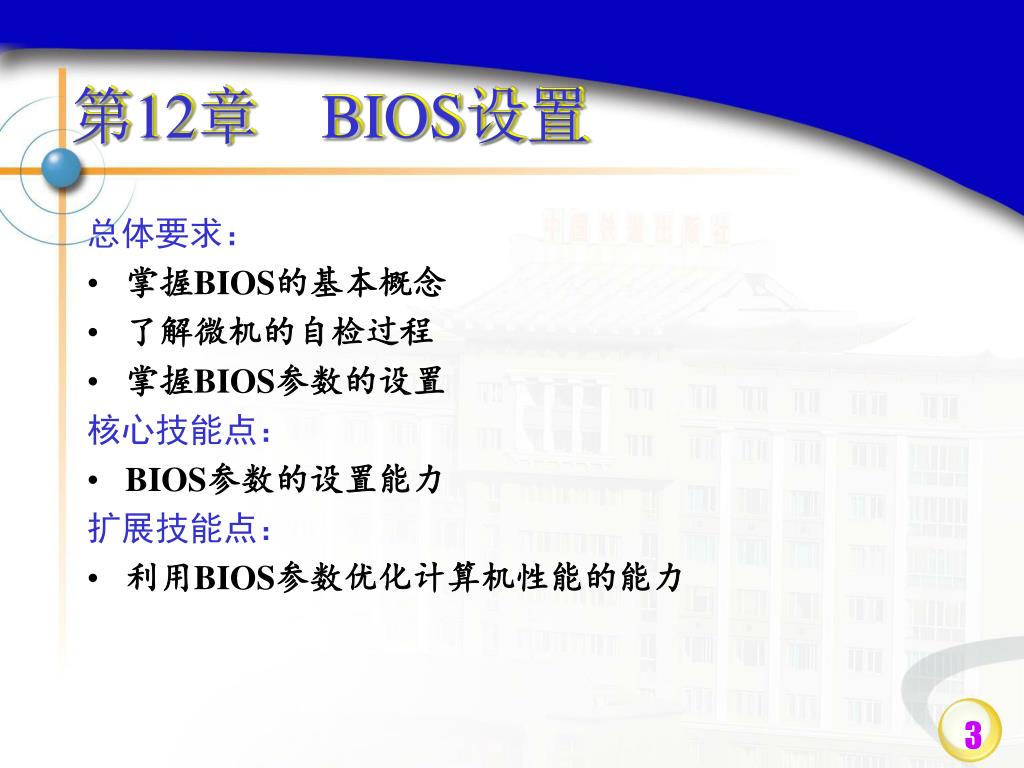

  3. 第12章 BIOS设置 总体要求: • 掌握BIOS的基本概念 • 了解微机的自检过程 • 掌握BIOS参数的设置 核心技能点: • BIOS参数的设置能力 扩展技能点: • 利用BIOS参数优化计算机性能的能力

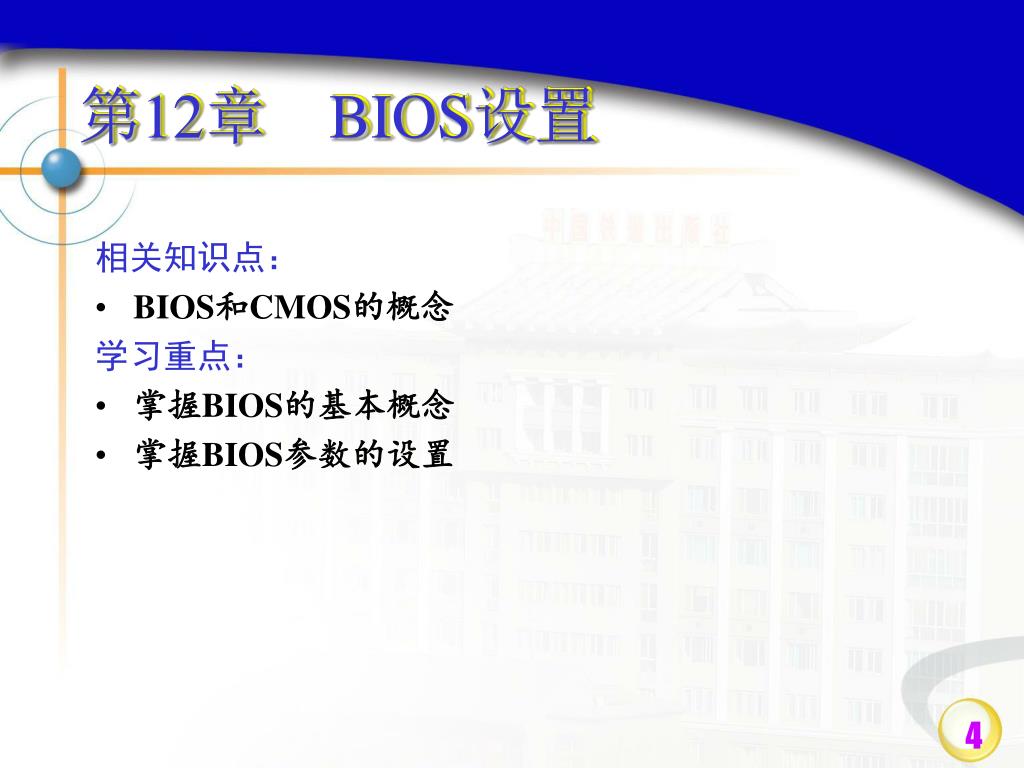

  4. 第12章 BIOS设置 相关知识点: • BIOS和CMOS的概念 学习重点: • 掌握BIOS的基本概念 • 掌握BIOS参数的设置

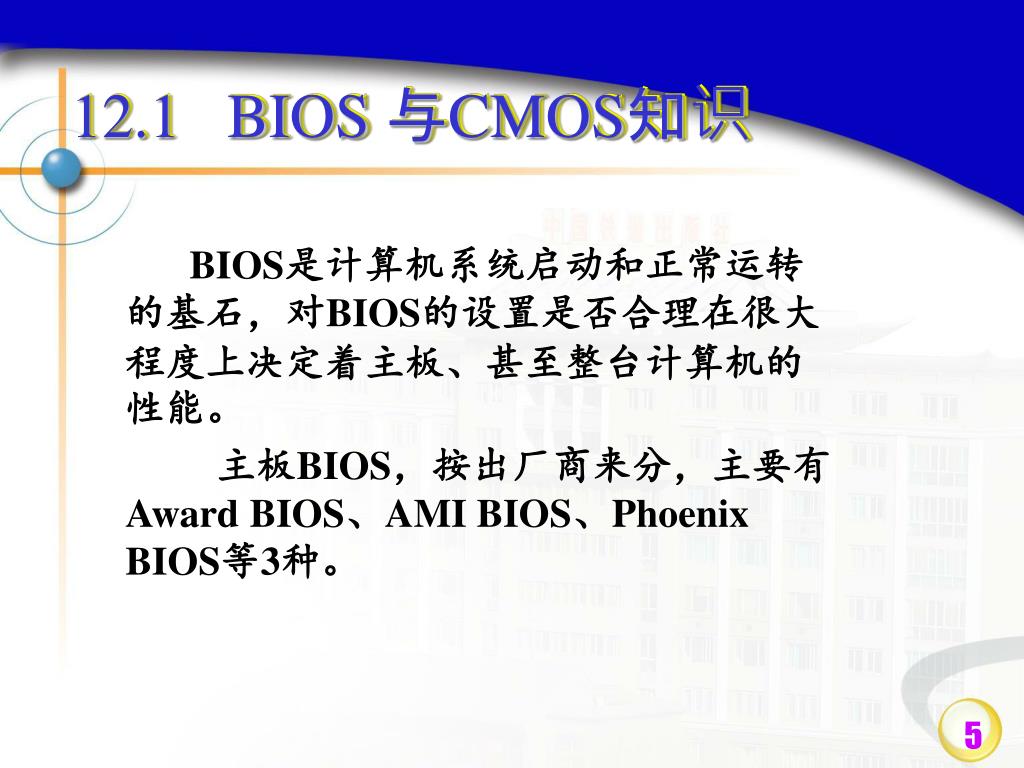

  5. 12.1 BIOS 与CMOS知识 BIOS是计算机系统启动和正常运转的基石,对BIOS的设置是否合理在很大程度上决定着主板、甚至整台计算机的性能。 主板BIOS,按出厂商来分,主要有Award BIOS、AMI BIOS、Phoenix BIOS等3种。

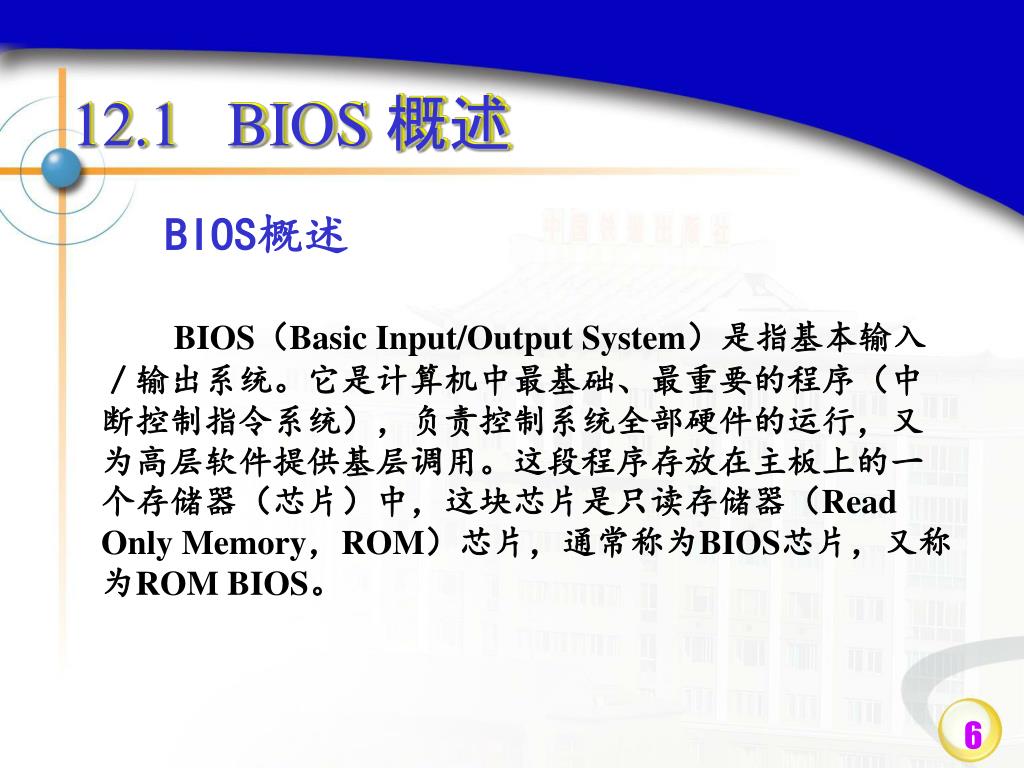

  6. 12.1 BIOS 概述 BIOS概述 BIOS(Basic Input/Output System)是指基本输入/输出系统。它是计算机中最基础、最重要的程序(中断控制指令系统),负责控制系统全部硬件的运行,又为高层软件提供基层调用。这段程序存放在主板上的一个存储器(芯片)中,这块芯片是只读存储器(Read Only Memory,ROM)芯片,通常称为BIOS芯片,又称为ROM BIOS。

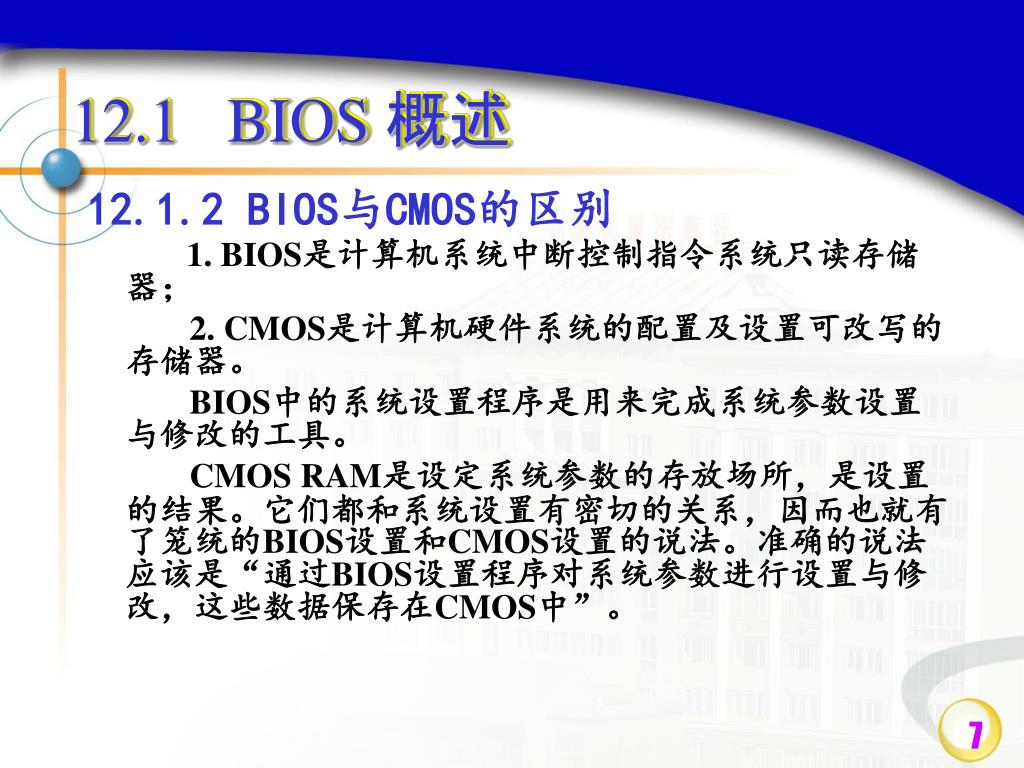

  7. 12.1 BIOS 概述 12.1.2 BIOS与CMOS的区别 1. BIOS是计算机系统中断控制指令系统只读存储器; 2. CMOS是计算机硬件系统的配置及设置可改写的存储器。 BIOS中的系统设置程序是用来完成系统参数设置与修改的工具。 CMOS RAM是设定系统参数的存放场所,是设置的结果。它们都和系统设置有密切的关系,因而也就有了笼统的BIOS设置和CMOS设置的说法。准确的说法应该是“通过BIOS设置程序对系统参数进行设置与修改,这些数据保存在CMOS中”。

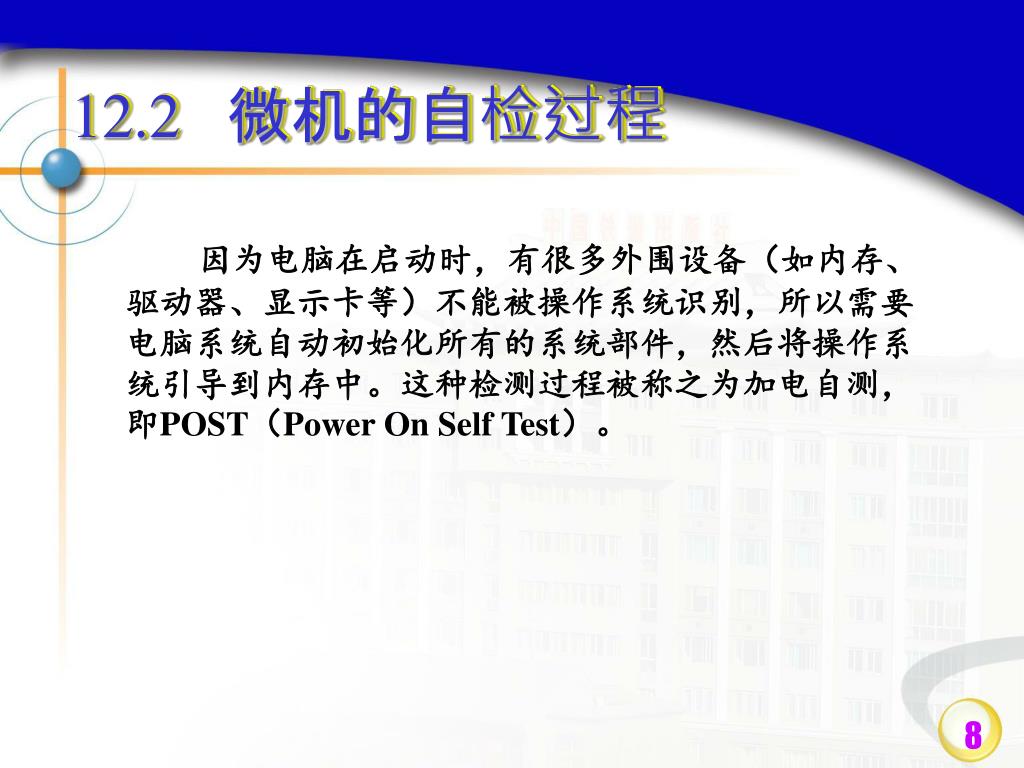

  8. 12.2 微机的自检过程 因为电脑在启动时,有很多外围设备(如内存、驱动器、显示卡等)不能被操作系统识别,所以需要电脑系统自动初始化所有的系统部件,然后将操作系统引导到内存中。这种检测过程被称之为加电自测,即POST(Power On Self Test)。

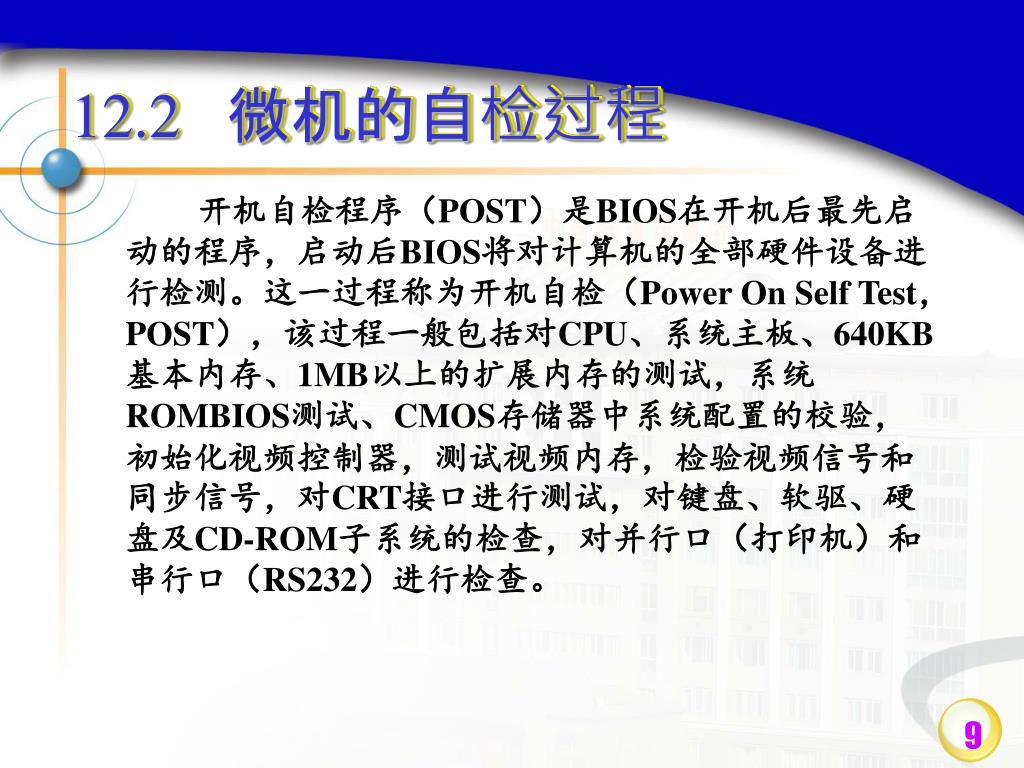

  9. 12.2 微机的自检过程 开机自检程序(POST)是BIOS在开机后最先启动的程序,启动后BIOS将对计算机的全部硬件设备进行检测。这一过程称为开机自检(Power On Self Test,POST),该过程一般包括对CPU、系统主板、640KB基本内存、1MB以上的扩展内存的测试,系统ROMBIOS测试、CMOS存储器中系统配置的校验,初始化视频控制器,测试视频内存,检验视频信号和同步信号,对CRT接口进行测试,对键盘、软驱、硬盘及CD-ROM子系统的检查,对并行口(打印机)和串行口(RS232)进行检查。

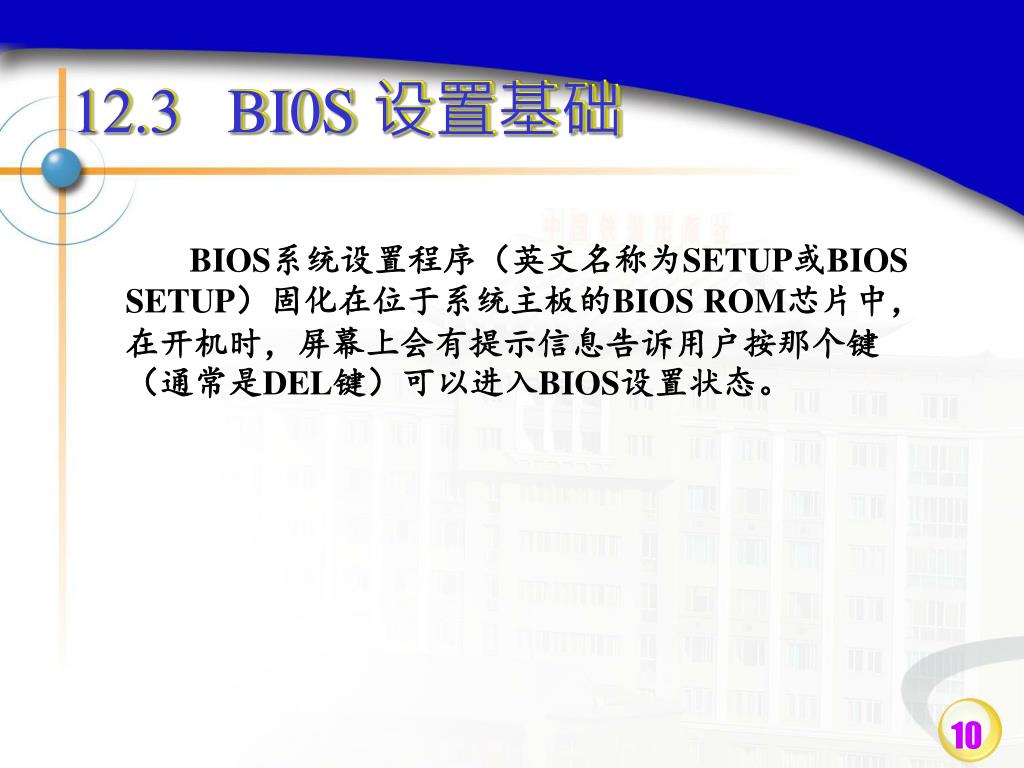

  10. 12.3 BI0S 设置基础 BIOS系统设置程序(英文名称为SETUP或BIOS SETUP)固化在位于系统主板的BIOS ROM芯片中,在开机时,屏幕上会有提示信息告诉用户按那个键(通常是DEL键)可以进入BIOS设置状态。

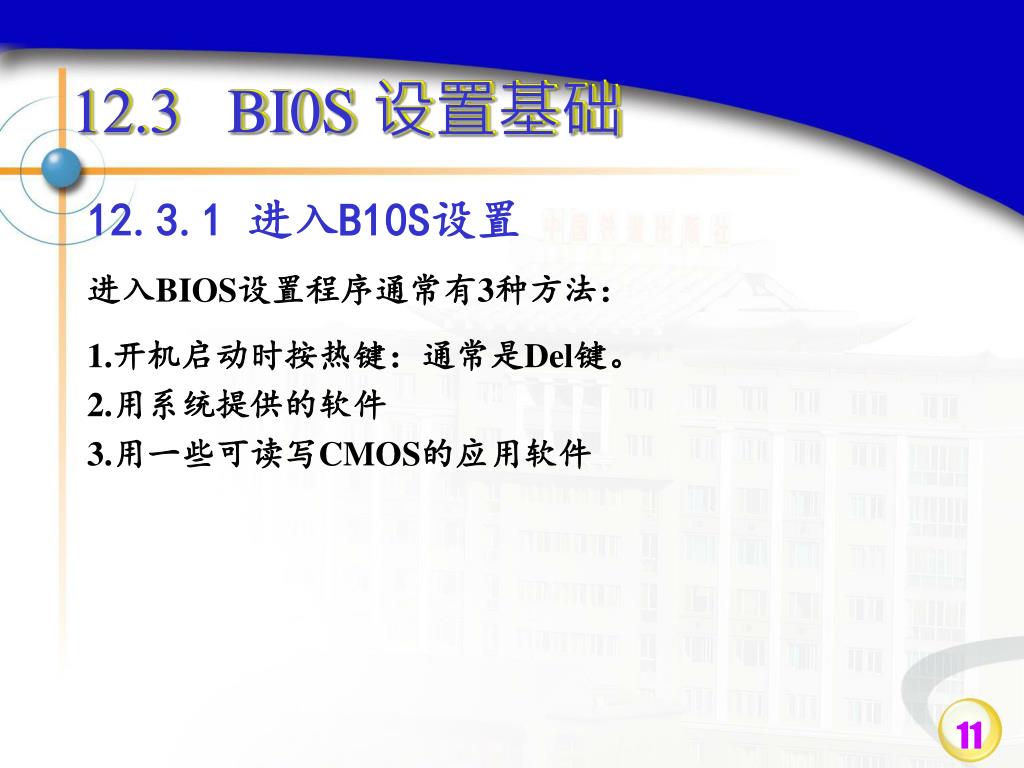

  11. 12.3 BI0S 设置基础 12.3.1 进入B10S设置 进入BIOS设置程序通常有3种方法: 1.开机启动时按热键:通常是Del键。 2.用系统提供的软件 3.用一些可读写CMOS的应用软件

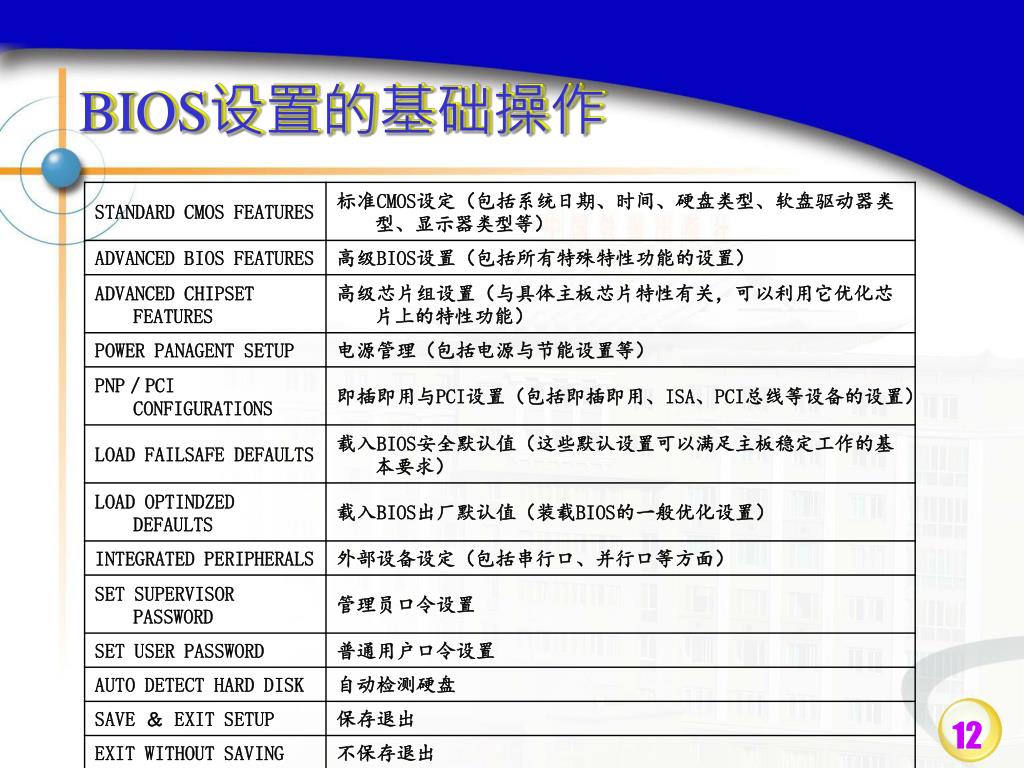

  12. BIOS设置的基础操作

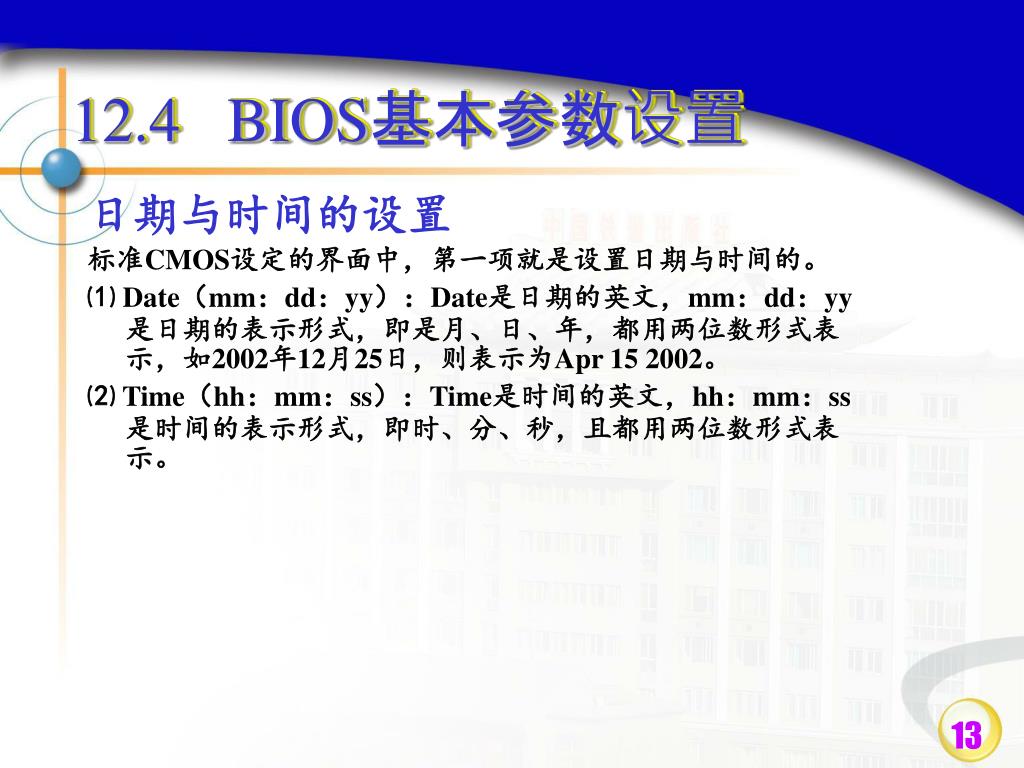

  13. 12.4 BIOS基本参数设置 日期与时间的设置 标准CMOS设定的界面中,第一项就是设置日期与时间的。 ⑴ Date(mm:dd:yy):Date是日期的英文,mm:dd:yy是日期的表示形式,即是月、日、年,都用两位数形式表示,如2002年12月25日,则表示为Apr 15 2002。 ⑵ Time(hh:mm:ss):Time是时间的英文,hh:mm:ss是时间的表示形式,即时、分、秒,且都用两位数形式表示。

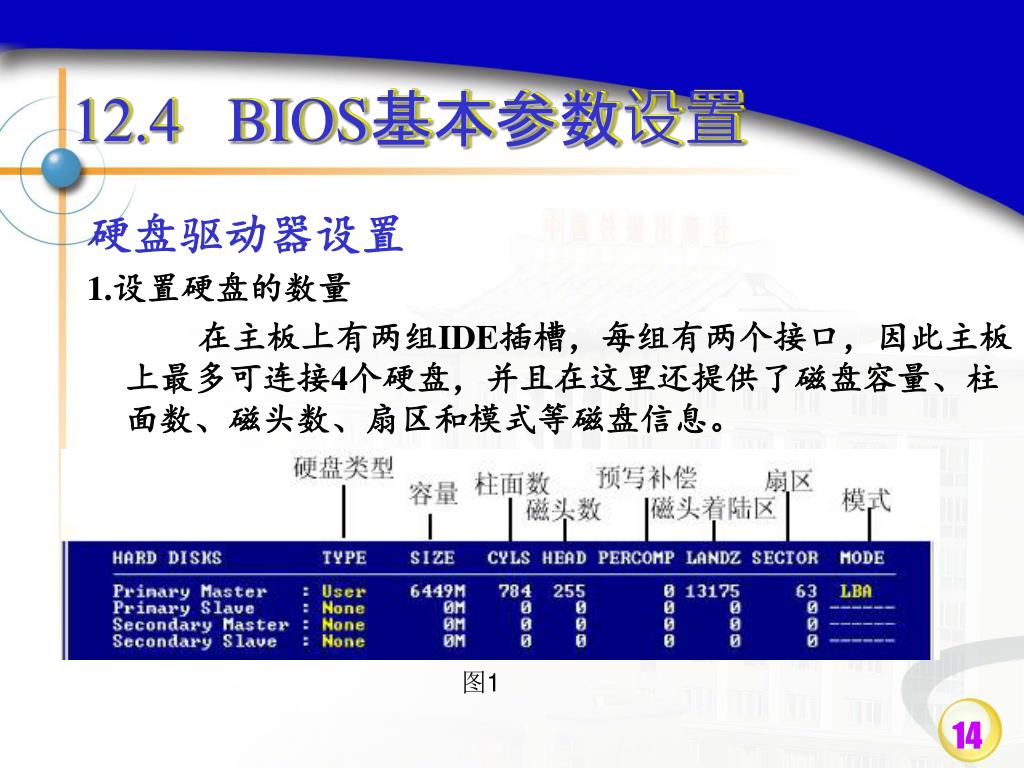

  14. 12.4 BIOS基本参数设置 硬盘驱动器设置 1.设置硬盘的数量 在主板上有两组IDE插槽,每组有两个接口,因此主板上最多可连接4个硬盘,并且在这里还提供了磁盘容量、柱面数、磁头数、扇区和模式等磁盘信息。 图1

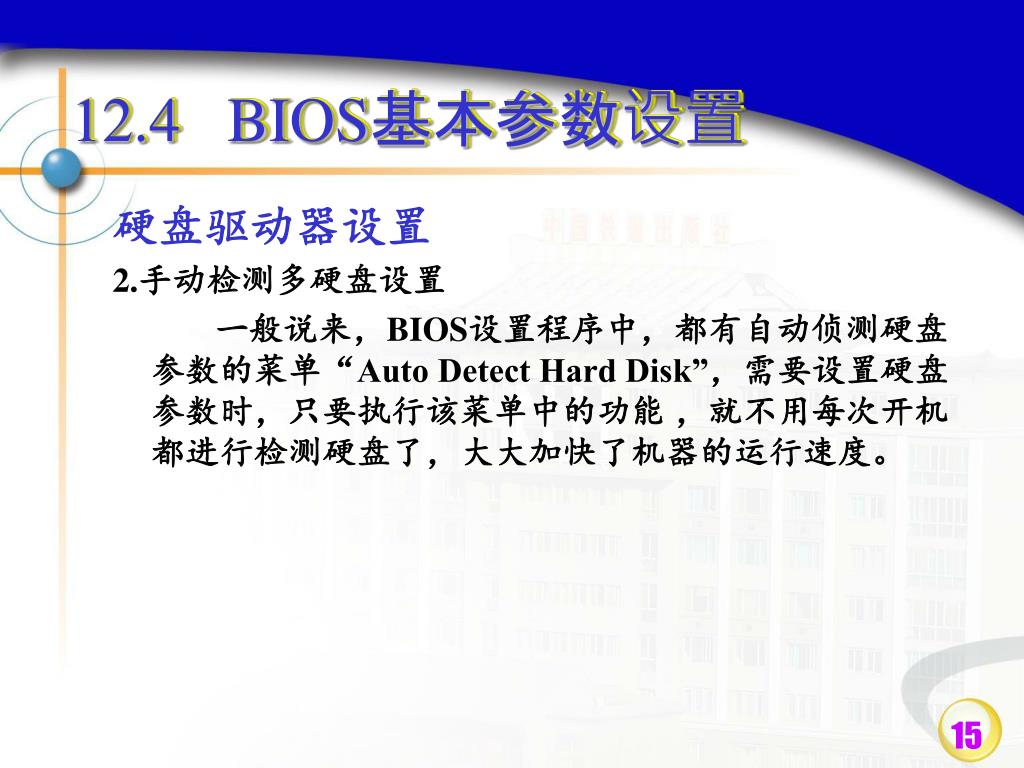

  15. 12.4 BIOS基本参数设置 硬盘驱动器设置 2.手动检测多硬盘设置 一般说来,BIOS设置程序中,都有自动侦测硬盘参数的菜单“Auto Detect Hard Disk”,需要设置硬盘参数时,只要执行该菜单中的功能 ,就不用每次开机都进行检测硬盘了,大大加快了机器的运行速度。

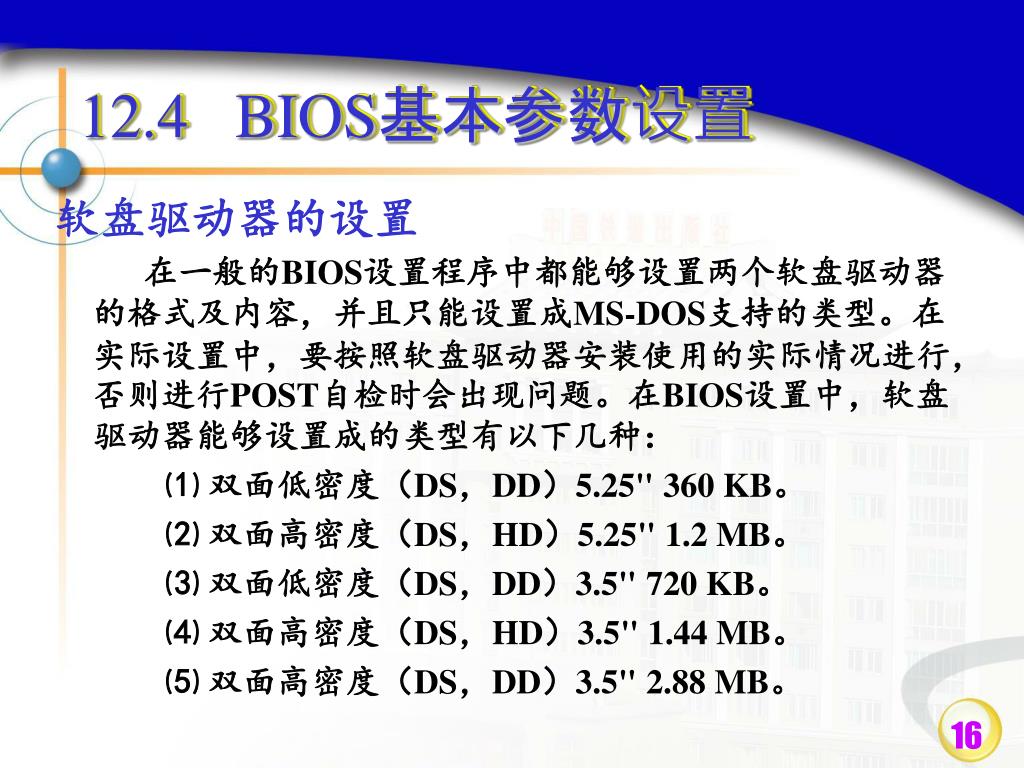

  16. 12.4 BIOS基本参数设置 软盘驱动器的设置 在一般的BIOS设置程序中都能够设置两个软盘驱动器的格式及内容,并且只能设置成MS-DOS支持的类型。在实际设置中,要按照软盘驱动器安装使用的实际情况进行,否则进行POST自检时会出现问题。在BIOS设置中,软盘驱动器能够设置成的类型有以下几种: ⑴ 双面低密度(DS,DD)5.25" 360 KB。 ⑵ 双面高密度(DS,HD)5.25" 1.2 MB。 ⑶ 双面低密度(DS,DD)3.5" 720 KB。 ⑷ 双面高密度(DS,HD)3.5" 1.44 MB。 ⑸ 双面高密度(DS,DD)3.5" 2.88 MB。

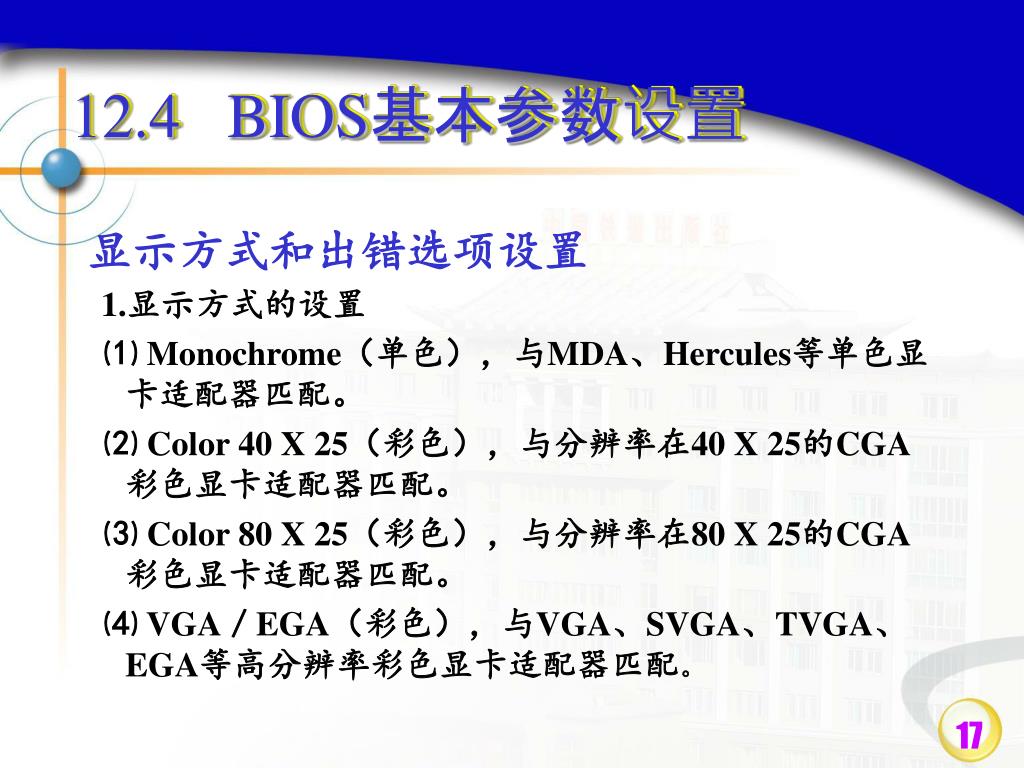

  17. 12.4 BIOS基本参数设置 显示方式和出错选项设置 1.显示方式的设置 ⑴ Monochrome(单色),与MDA、Hercules等单色显卡适配器匹配。 ⑵ Color 40 X 25(彩色),与分辨率在40 X 25的CGA彩色显卡适配器匹配。 ⑶ Color 80 X 25(彩色),与分辨率在80 X 25的CGA彩色显卡适配器匹配。 ⑷ VGA/EGA(彩色),与VGA、SVGA、TVGA、EGA等高分辨率彩色显卡适配器匹配。

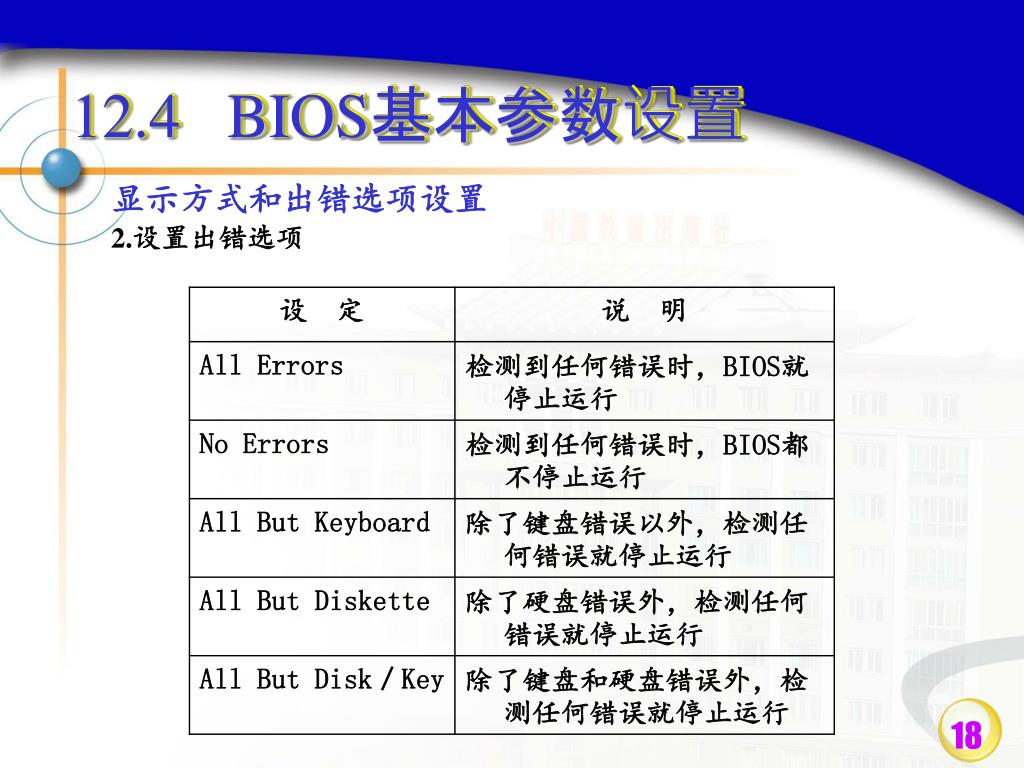

  18. 12.4 BIOS基本参数设置 显示方式和出错选项设置 2.设置出错选项

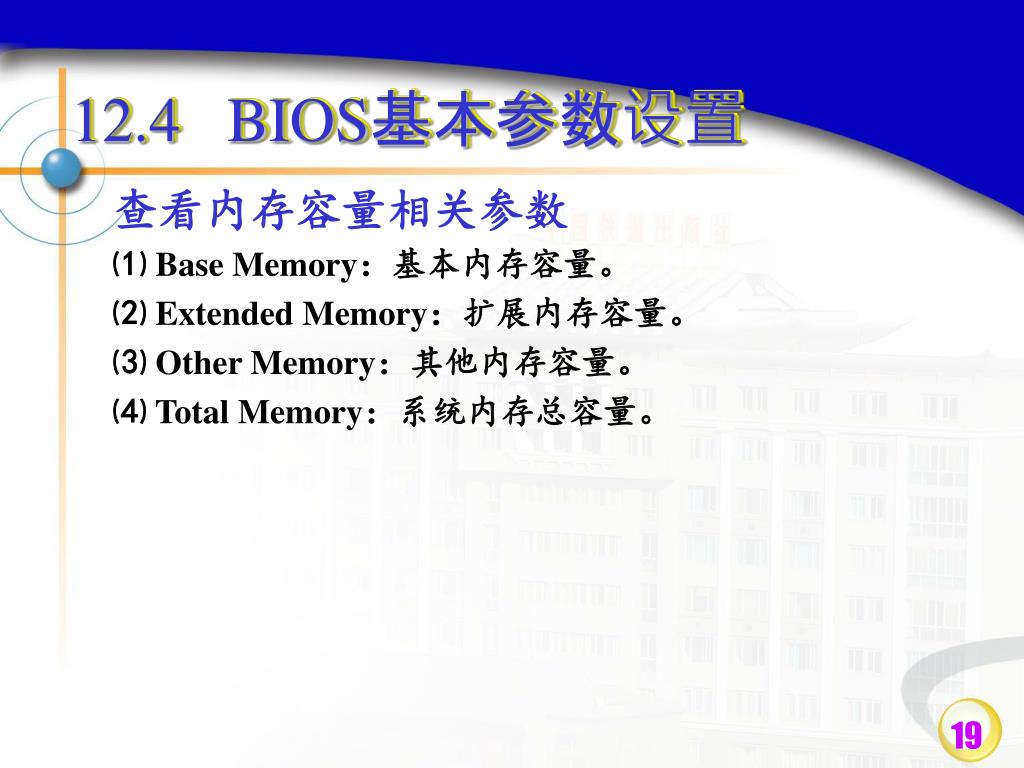

  19. 12.4 BIOS基本参数设置 查看内存容量相关参数 ⑴ Base Memory:基本内存容量。 ⑵ Extended Memory:扩展内存容量。 ⑶ Other Memory:其他内存容量。 ⑷ Total Memory:系统内存总容量。

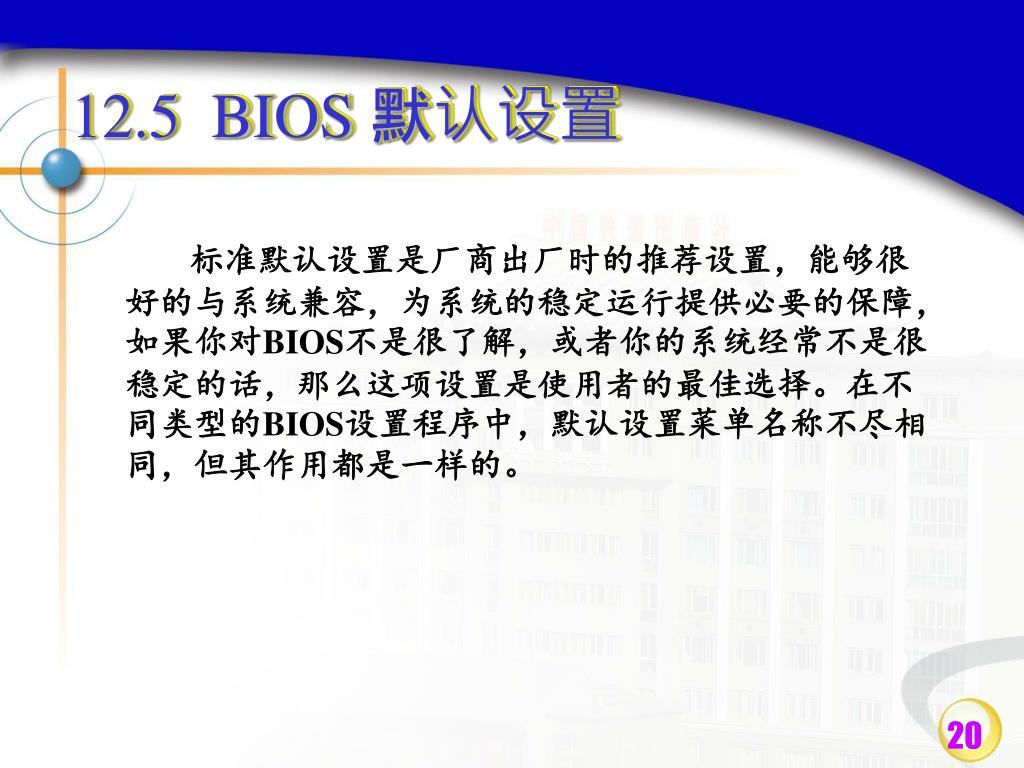

  20. 12.5 BIOS 默认设置 标准默认设置是厂商出厂时的推荐设置,能够很好的与系统兼容,为系统的稳定运行提供必要的保障,如果你对BIOS不是很了解,或者你的系统经常不是很稳定的话,那么这项设置是使用者的最佳选择。在不同类型的BIOS设置程序中,默认设置菜单名称不尽相同,但其作用都是一样的。

  21. 12.6 BIOS 的其他详细功能设置 大多数的BIOS设置程序都是英文的界面,使得许多用户对BIOS设置望而却步。下面再全面介绍,除了前面介绍过的STANDARD CMOS FEATURES、LOAD FAILSAFEDEFAULTS、LOAD OPTINDZED DEFAULTS、AUTO DETECT HARD DISK外,BIOS的其他各项详细设置。

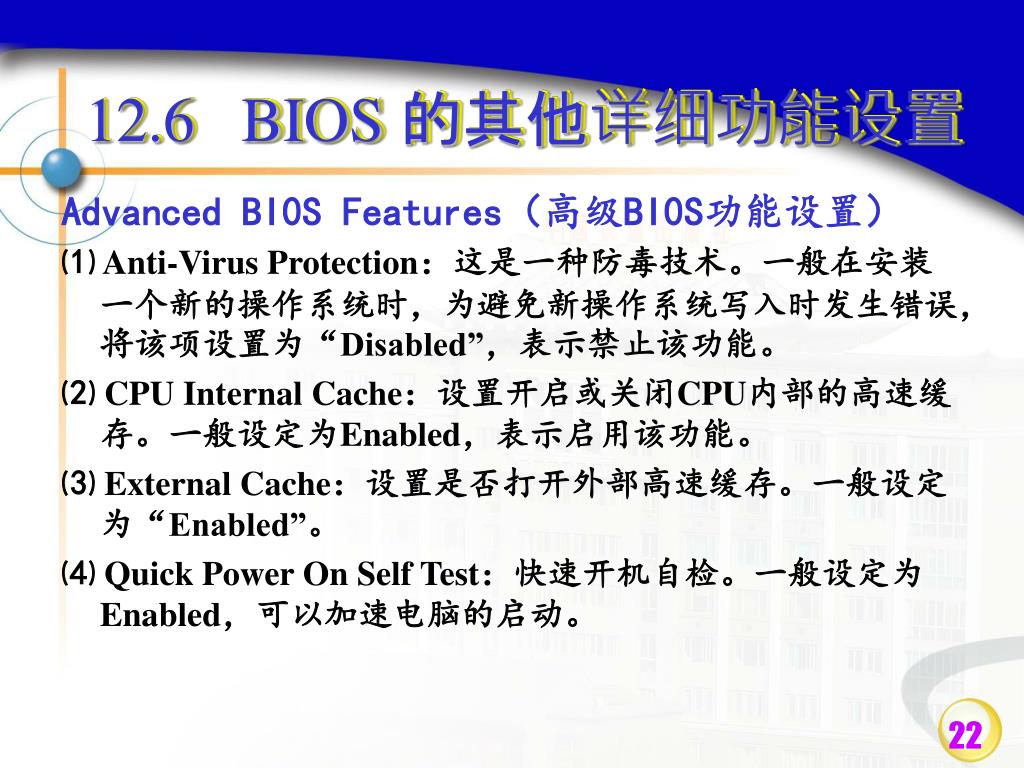

  22. 12.6 BIOS 的其他详细功能设置 Advanced BI0S Features(高级BI0S功能设置) ⑴ Anti-Virus Protection:这是一种防毒技术。一般在安装一个新的操作系统时,为避免新操作系统写入时发生错误,将该项设置为“Disabled”,表示禁止该功能。 ⑵ CPU Internal Cache:设置开启或关闭CPU内部的高速缓存。一般设定为Enabled,表示启用该功能。 ⑶ External Cache:设置是否打开外部高速缓存。一般设定为“Enabled”。 ⑷ Quick Power On Self Test:快速开机自检。一般设定为Enabled,可以加速电脑的启动。

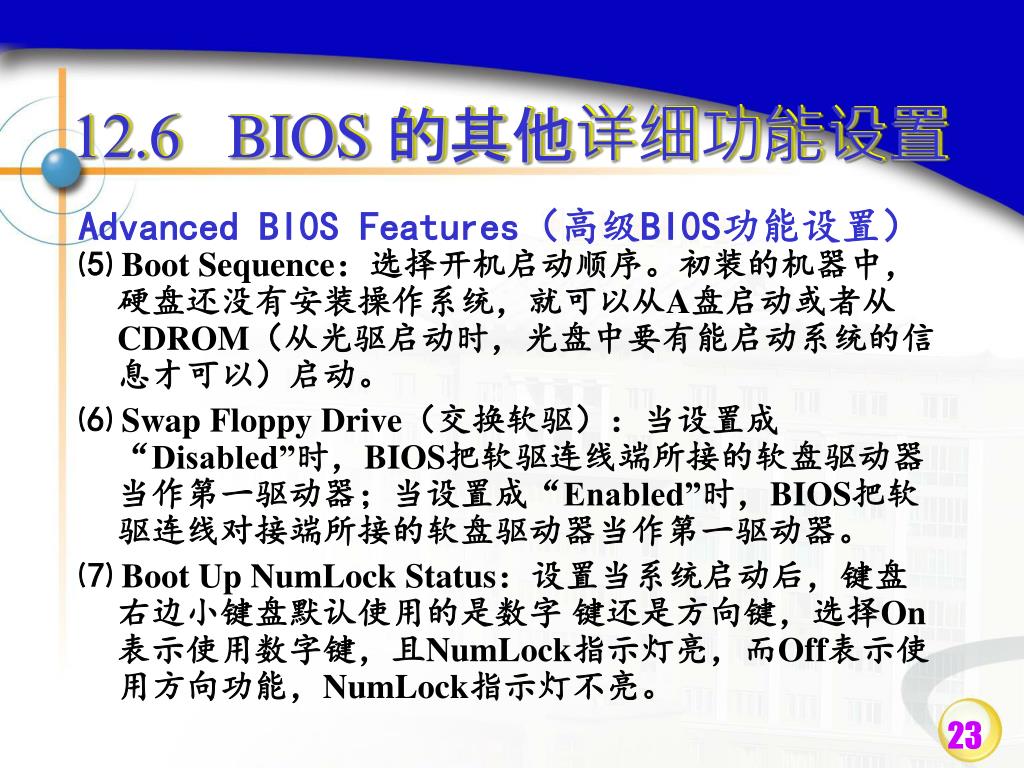

  23. 12.6 BIOS 的其他详细功能设置 Advanced BI0S Features(高级BI0S功能设置) ⑸ Boot Sequence:选择开机启动顺序。初装的机器中,硬盘还没有安装操作系统,就可以从A盘启动或者从CDROM(从光驱启动时,光盘中要有能启动系统的信息才可以)启动。 ⑹ Swap Floppy Drive(交换软驱):当设置成“Disabled”时,BIOS把软驱连线端所接的软盘驱动器当作第一驱动器;当设置成“Enabled”时,BIOS把软驱连线对接端所接的软盘驱动器当作第一驱动器。 ⑺ Boot Up NumLock Status:设置当系统启动后,键盘右边小键盘默认使用的是数字 键还是方向键,选择On表示使用数字键,且NumLock指示灯亮,而Off表示使用方向功能,NumLock指示灯不亮。

  24. 12.6 BIOS 的其他详细功能设置 Advanced BI0S Features(高级BI0S功能设置) ⑻ Gate A20 Option(GateA20选择):A20信号线用来定址1MB以上的内存,设定方式有Normal(使用键盘方式控制)和Fast(使用芯片组方式控制)。 ⑼ Security Option:设置系统的密码出现检查方式,有Setup和System两种方式。“Setup”,表示只在进入CMOS Setup时才要求输入密码, “System”,表示不但在进入CMOS Setup时要求输入密码,而且在开机进入任何设置前就要求输入密码,。 ⑽ OS Select For DRAM>64MB:设置OS2系统是否使用内存的容量。“Non-OS2”,不使用IBMOS2操作系统;“OS2”,使用IBM OS 2操作系统,且DRAM容量大于64MB。

  25. 12.6 BIOS 的其他详细功能设置 Advanced Chipset Features(芯片组功能设置) ⑴ SDRAM CAS Latency Time:CAS(Column Address Strobe)就是列地址选通信号,该选项的作用是选择SDRAM列选通之后的延迟时间,以时钟周期为单位。 ⑵ SDRAM Cycle Time Tras/Trc:设置每个存取时间周期所使用的SDRAM时钟,一般设置为7/9。 ⑶ SDRAM RAS To CAS Delay:RAS(Row Address Strobe)称为行地址选通信号,本选项的功能是设定行选通和列选通间的延时间,以时钟周期为单位,有3个选择:“3”、“4”、“7”,一般设置为“3”。

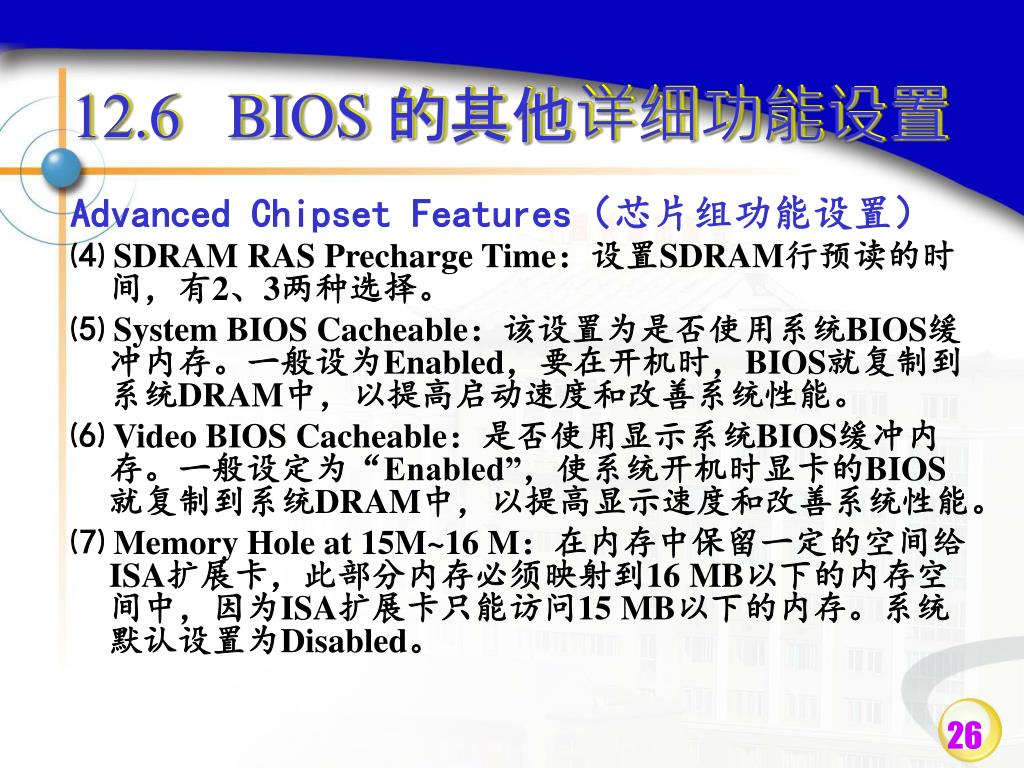

  26. 12.6 BIOS 的其他详细功能设置 Advanced Chipset Features(芯片组功能设置) ⑷ SDRAM RAS Precharge Time:设置SDRAM行预读的时间,有2、3两种选择。 ⑸ System BIOS Cacheable:该设置为是否使用系统BIOS缓冲内存。一般设为Enabled,要在开机时,BIOS就复制到系统DRAM中,以提高启动速度和改善系统性能。 ⑹ Video BIOS Cacheable:是否使用显示系统BIOS缓冲内存。一般设定为“Enabled”,使系统开机时显卡的BIOS就复制到系统DRAM中,以提高显示速度和改善系统性能。 ⑺ Memory Hole at 15M~16 M:在内存中保留一定的空间给ISA扩展卡,此部分内存必须映射到16 MB以下的内存空间中,因为ISA扩展卡只能访问15 MB以下的内存。系统默认设置为Disabled。

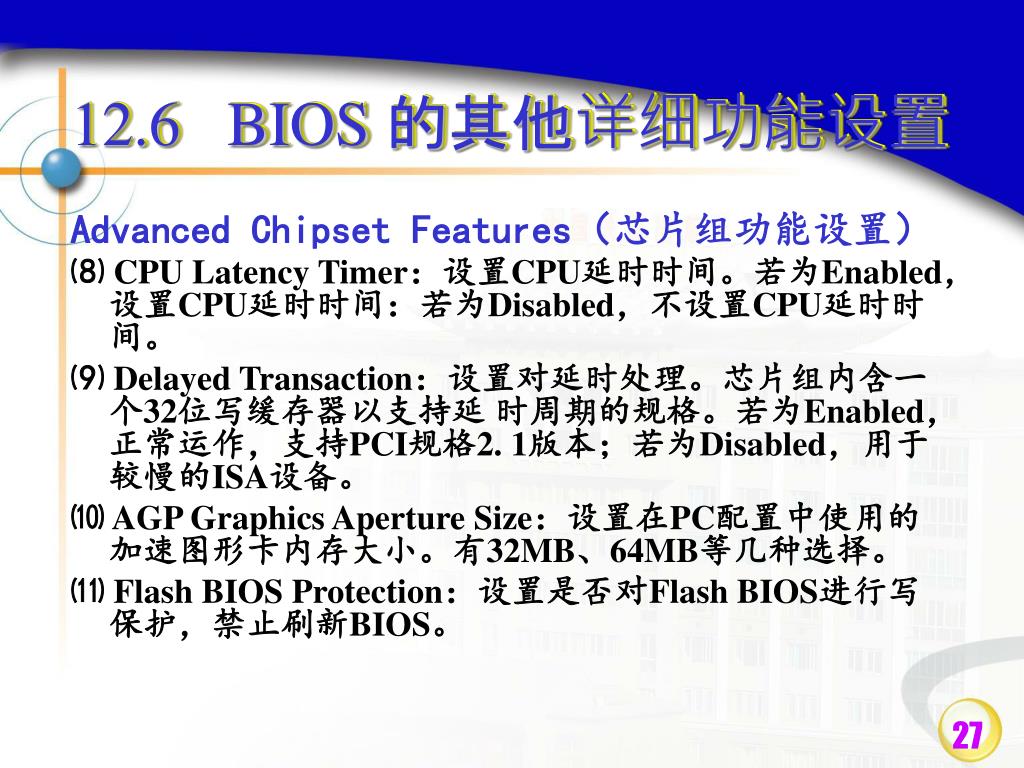

  27. 12.6 BIOS 的其他详细功能设置 Advanced Chipset Features(芯片组功能设置) ⑻ CPU Latency Timer:设置CPU延时时间。若为Enabled,设置CPU延时时间:若为Disabled,不设置CPU延时时间。 ⑼ Delayed Transaction:设置对延时处理。芯片组内含一个32位写缓存器以支持延 时周期的规格。若为Enabled,正常运作,支持PCI规格2. 1版本;若为Disabled,用于较慢的ISA设备。 ⑽ AGP Graphics Aperture Size:设置在PC配置中使用的加速图形卡内存大小。有32MB、64MB等几种选择。 ⑾ Flash BIOS Protection:设置是否对Flash BIOS进行写保护,禁止刷新BIOS。

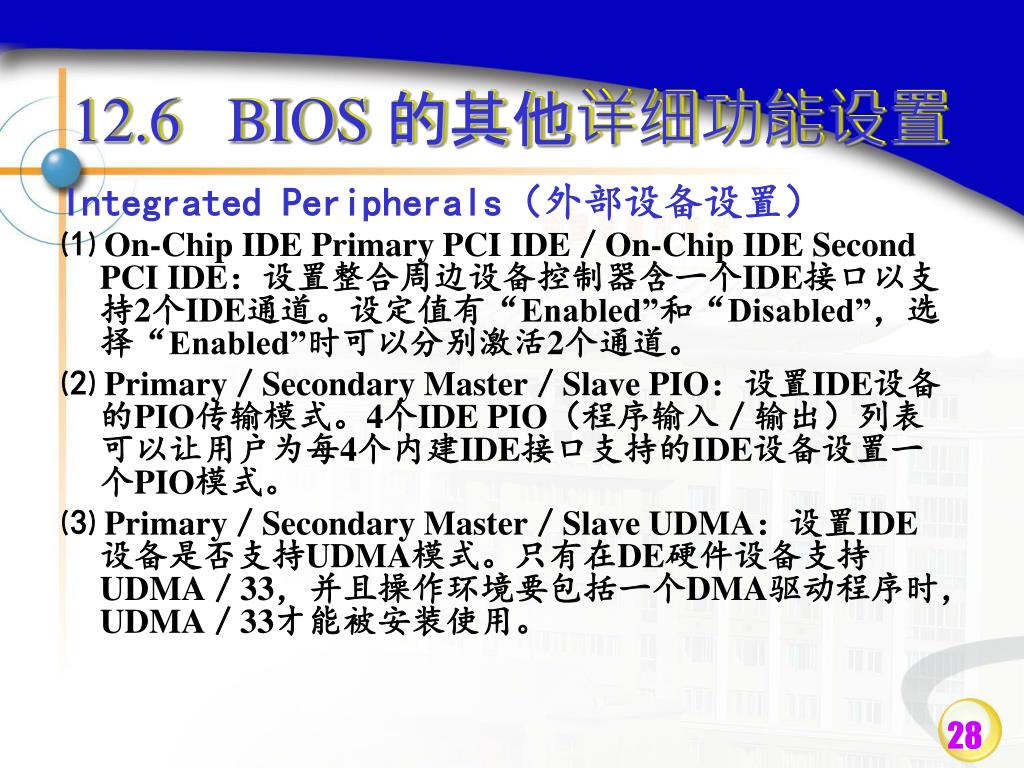

  28. 12.6 BIOS 的其他详细功能设置 Integrated Peripherals(外部设备设置) ⑴ On-Chip IDE Primary PCI IDE/On-Chip IDE Second PCI IDE:设置整合周边设备控制器含一个IDE接口以支持2个IDE通道。设定值有“Enabled”和“Disabled”,选择“Enabled”时可以分别激活2个通道。 ⑵ Primary/Secondary Master/Slave PIO:设置IDE设备的PIO传输模式。4个IDE PIO(程序输入/输出)列表可以让用户为每4个内建IDE接口支持的IDE设备设置一个PIO模式。 ⑶ Primary/Secondary Master/Slave UDMA:设置IDE设备是否支持UDMA模式。只有在DE硬件设备支持UDMA/33,并且操作环境要包括一个DMA驱动程序时,UDMA/33才能被安装使用。

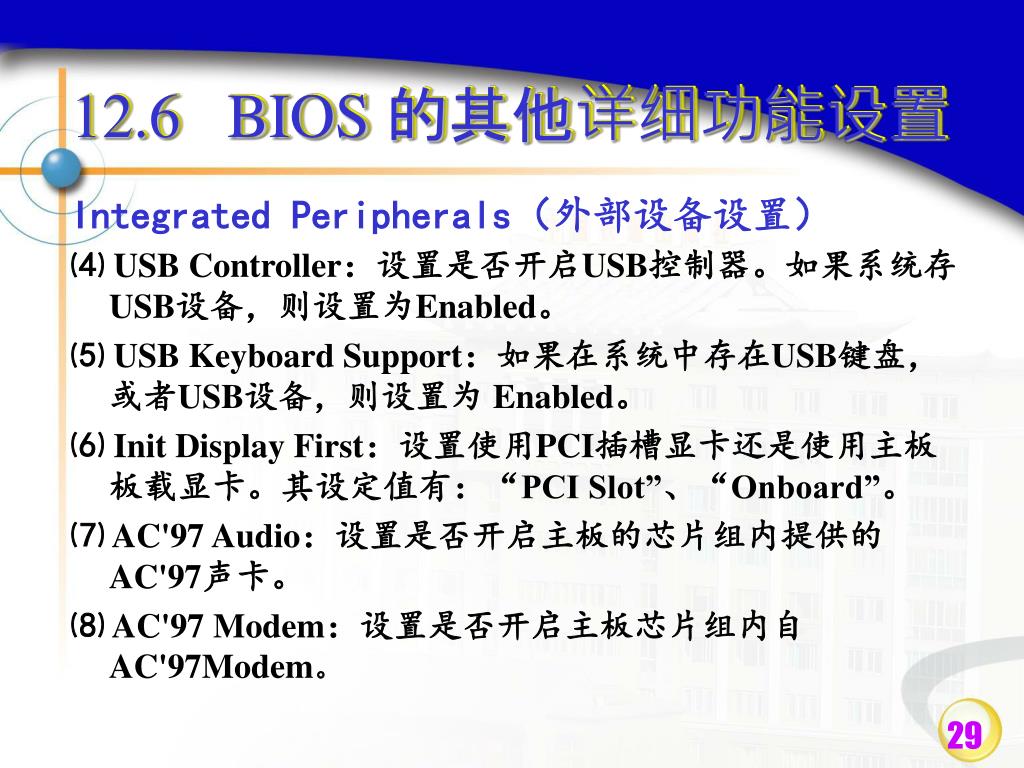

  29. 12.6 BIOS 的其他详细功能设置 Integrated Peripherals(外部设备设置) ⑷ USB Controller:设置是否开启USB控制器。如果系统存USB设备,则设置为Enabled。 ⑸ USB Keyboard Support:如果在系统中存在USB键盘,或者USB设备,则设置为 Enabled。 ⑹ Init Display First:设置使用PCI插槽显卡还是使用主板板载显卡。其设定值有:“PCI Slot”、“Onboard”。 ⑺ AC'97 Audio:设置是否开启主板的芯片组内提供的AC'97声卡。 ⑻ AC'97 Modem:设置是否开启主板芯片组内自AC'97Modem。

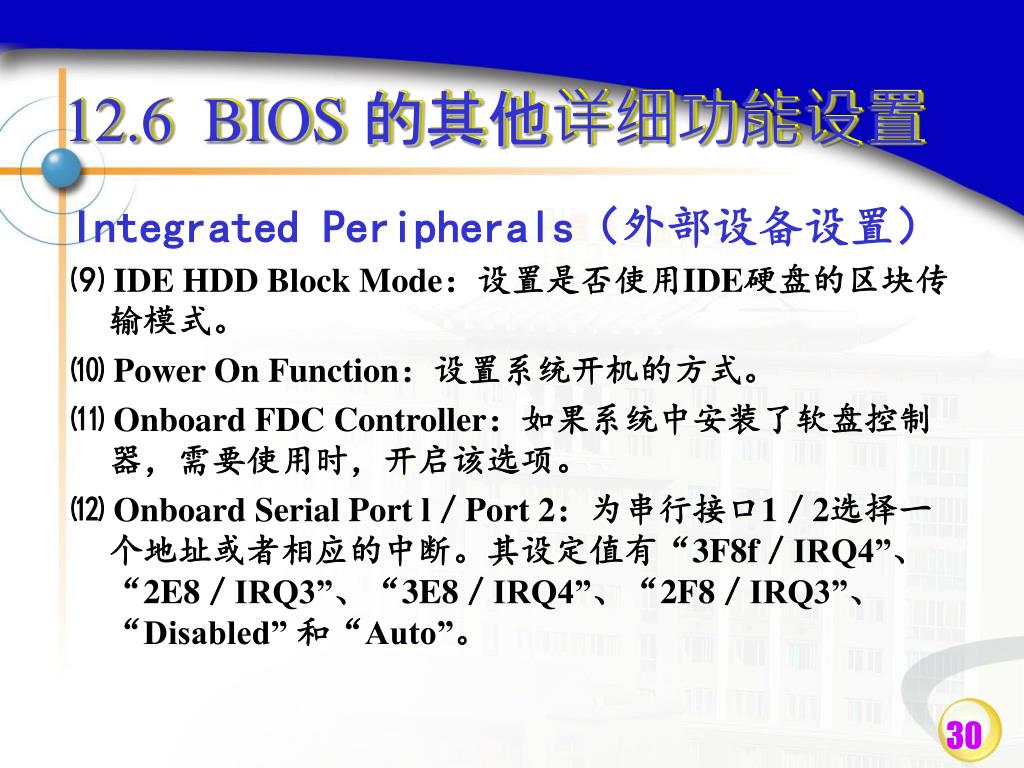

  30. 12.6 BIOS 的其他详细功能设置 Integrated Peripherals(外部设备设置) ⑼ IDE HDD Block Mode:设置是否使用IDE硬盘的区块传输模式。 ⑽ Power On Function:设置系统开机的方式。 ⑾ Onboard FDC Controller:如果系统中安装了软盘控制器,需要使用时,开启该选项。 ⑿ Onboard Serial Port l/Port 2:为串行接口1/2选择一个地址或者相应的中断。其设定值有“3F8f/IRQ4”、“2E8/IRQ3”、“3E8/IRQ4”、“2F8/IRQ3”、“Disabled” 和“Auto”。

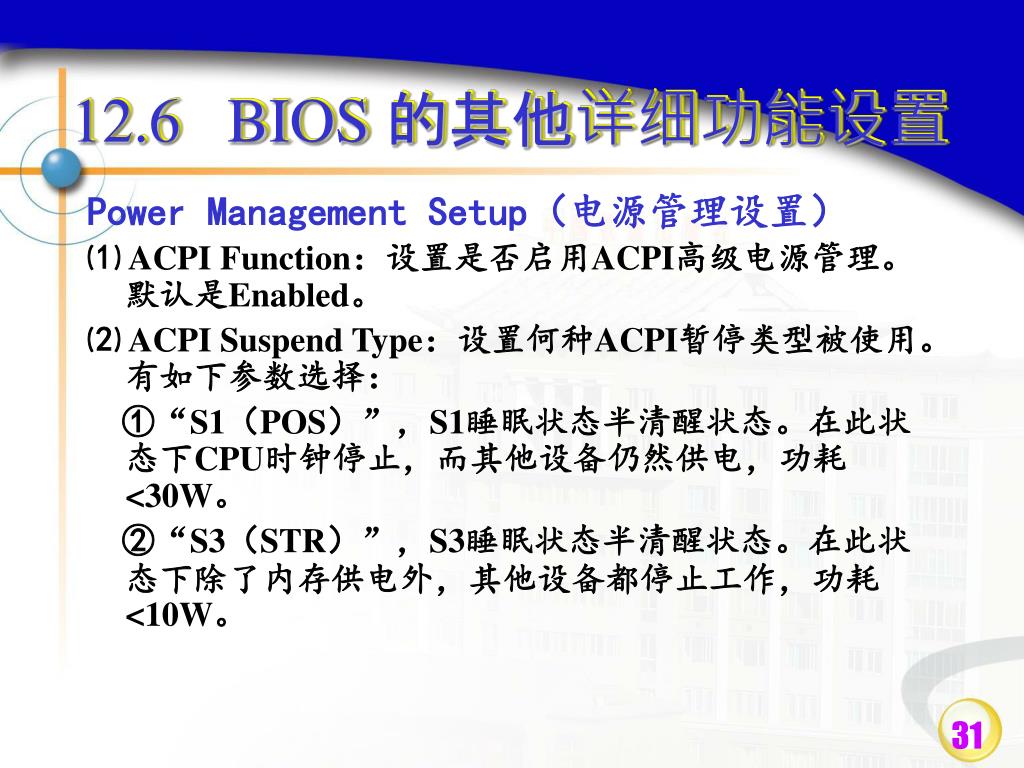

  31. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑴ ACPI Function:设置是否启用ACPI高级电源管理。默认是Enabled。 ⑵ ACPI Suspend Type:设置何种ACPI暂停类型被使用。有如下参数选择: ①“S1(POS)”,S1睡眠状态半清醒状态。在此状态下CPU时钟停止,而其他设备仍然供电,功耗<30W。 ②“S3(STR)”,S3睡眠状态半清醒状态。在此状态下除了内存供电外,其他设备都停止工作,功耗<10W。

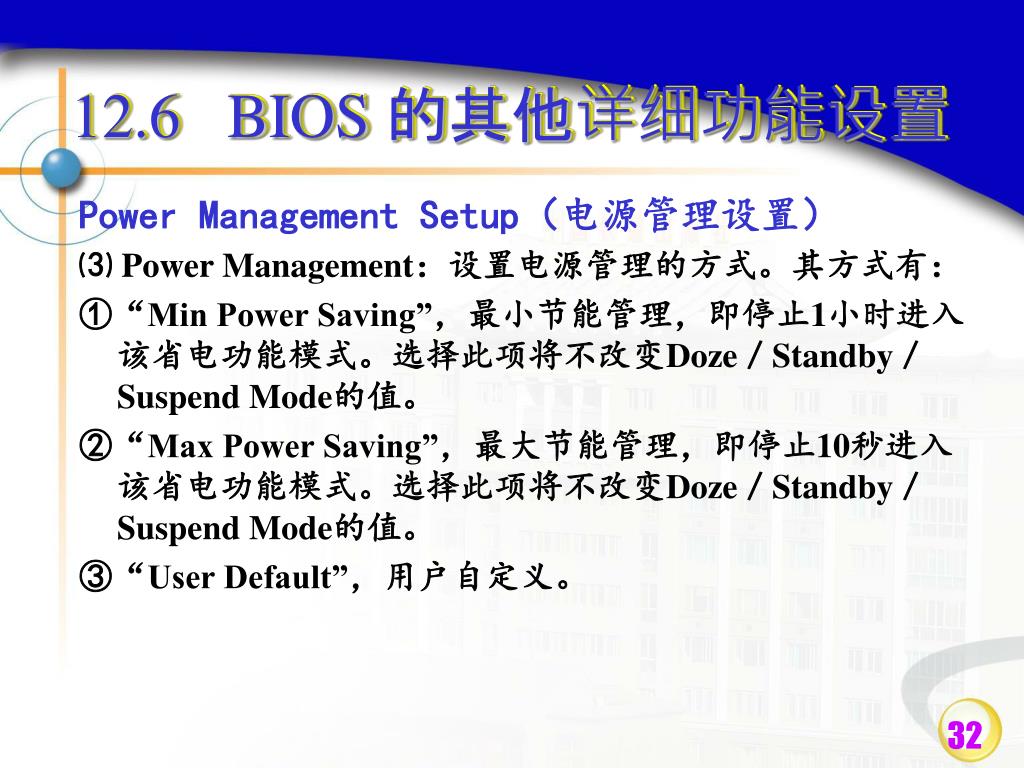

  32. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑶ Power Management:设置电源管理的方式。其方式有: ①“Min Power Saving”,最小节能管理,即停止1小时进入该省电功能模式。选择此项将不改变Doze/Standby/Suspend Mode的值。 ②“Max Power Saving”,最大节能管理,即停止10秒进入该省电功能模式。选择此项将不改变Doze/Standby/Suspend Mode的值。 ③“User Default”,用户自定义。

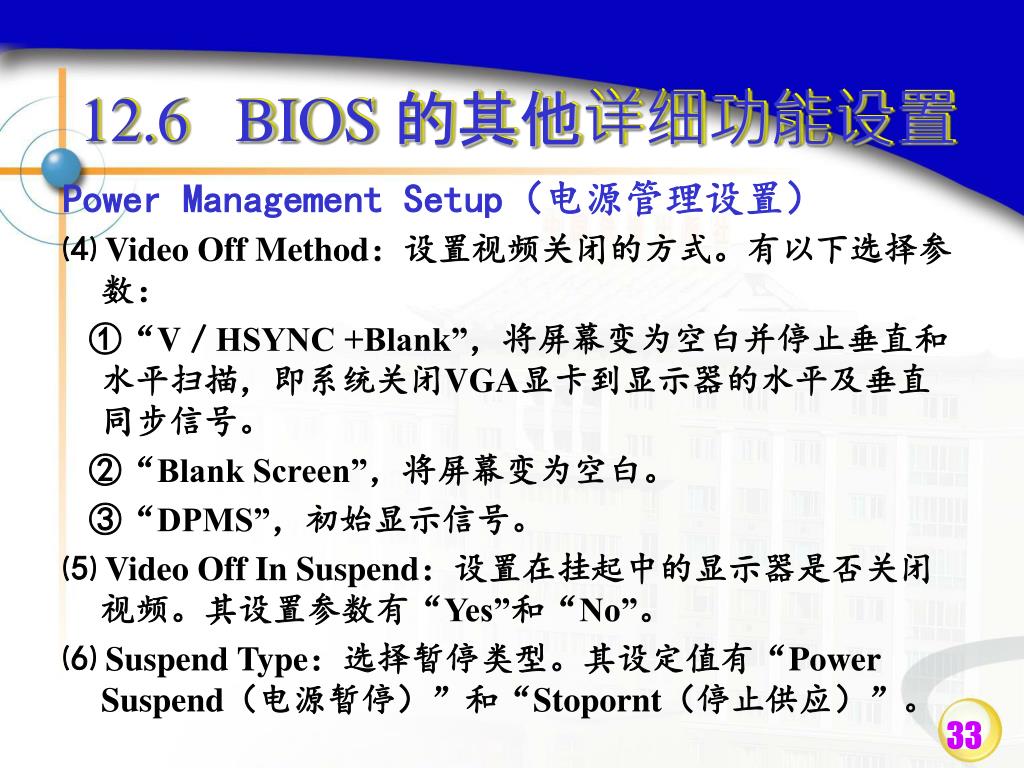

  33. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑷ Video Off Method:设置视频关闭的方式。有以下选择参数: ①“V/HSYNC +Blank”,将屏幕变为空白并停止垂直和水平扫描,即系统关闭VGA显卡到显示器的水平及垂直同步信号。 ②“Blank Screen”,将屏幕变为空白。 ③“DPMS”,初始显示信号。 ⑸ Video Off In Suspend:设置在挂起中的显示器是否关闭视频。其设置参数有“Yes”和“No”。 ⑹ Suspend Type:选择暂停类型。其设定值有“Power Suspend(电源暂停)”和“Stopornt(停止供应)”。

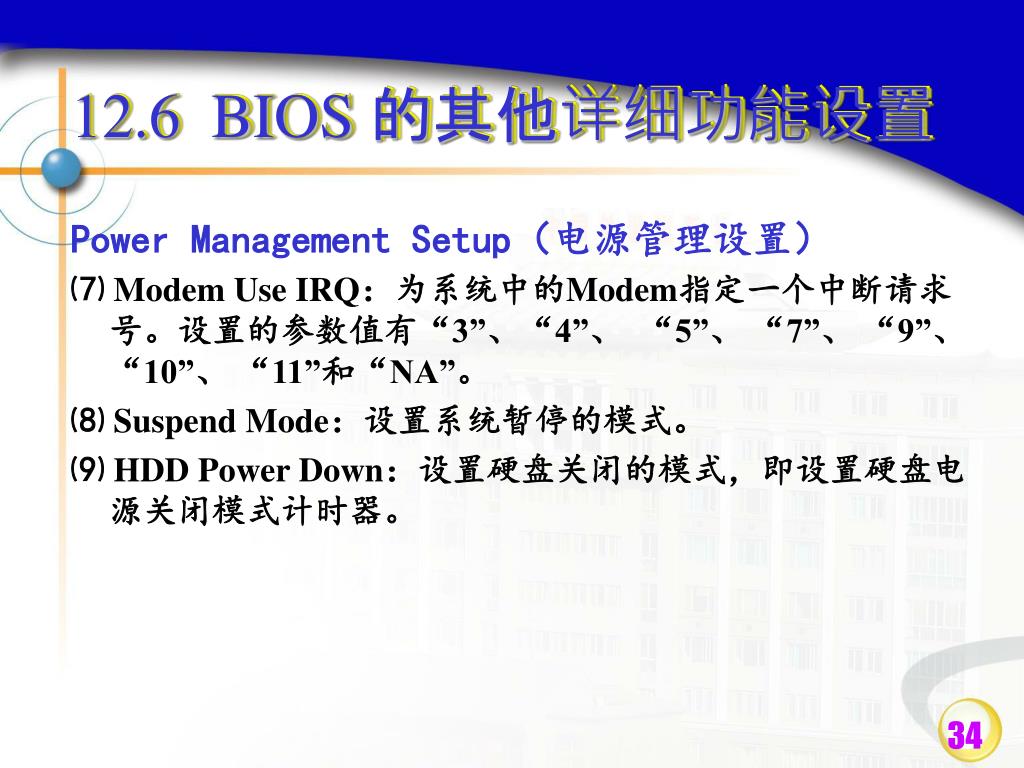

  34. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑺ Modem Use IRQ:为系统中的Modem指定一个中断请求号。设置的参数值有“3”、“4”、 “5”、 “7”、 “9”、 “10”、 “11”和“NA”。 ⑻ Suspend Mode:设置系统暂停的模式。 ⑼ HDD Power Down:设置硬盘关闭的模式,即设置硬盘电源关闭模式计时器。

  35. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑽ Soft-Off by PWR-BTN:设置软关机的方式。有如下选择: ①“Instant Off'’,单击[关机]按钮时立即关闭。 ②“Delay4sec”,延时4秒后关机。 ⑾ Wake Up by PCI Card:设置系统是否采用PCI卡唤醒。 ⑿ Power On by Ring:设置系统是否采用Modem唤醒。 ⒀ Wake Up on LAN:设置系统是否采用网络唤醒。

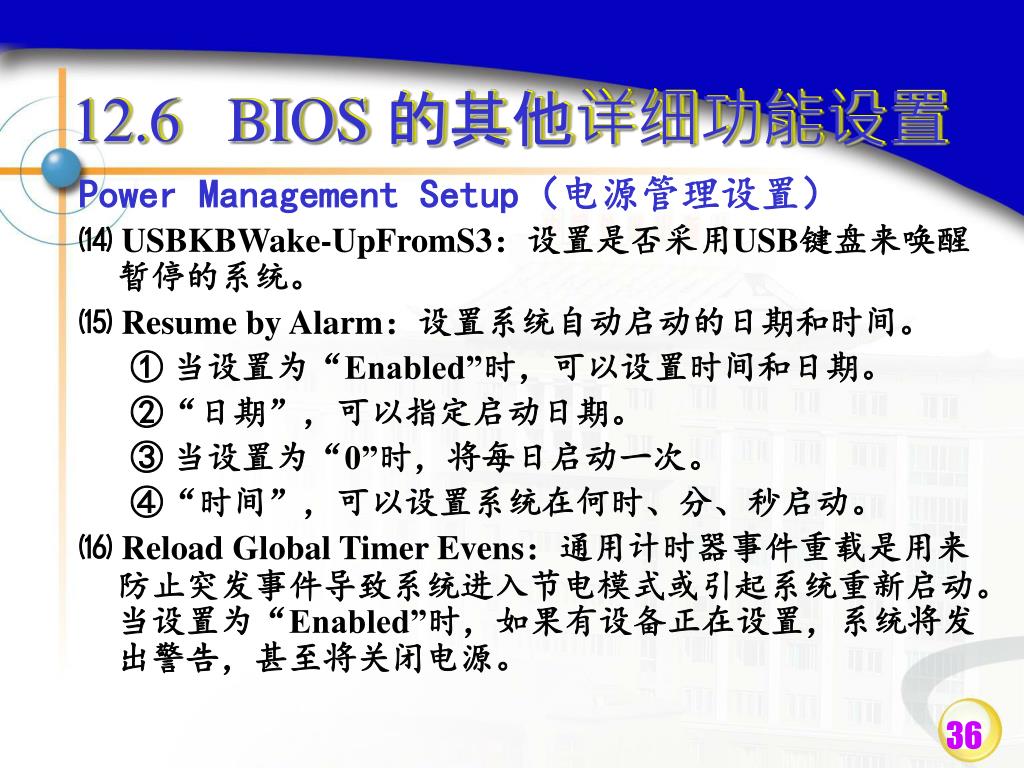

  36. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⒁ USBKBWake-UpFromS3:设置是否采用USB键盘来唤醒暂停的系统。 ⒂ Resume by Alarm:设置系统自动启动的日期和时间。 ① 当设置为“Enabled”时,可以设置时间和日期。 ②“日期”,可以指定启动日期。 ③ 当设置为“0”时,将每日启动一次。 ④“时间”,可以设置系统在何时、分、秒启动。 ⒃ Reload Global Timer Evens:通用计时器事件重载是用来防止突发事件导致系统进入节电模式或引起系统重新启动。当设置为“Enabled”时,如果有设备正在设置,系统将发出警告,甚至将关闭电源。

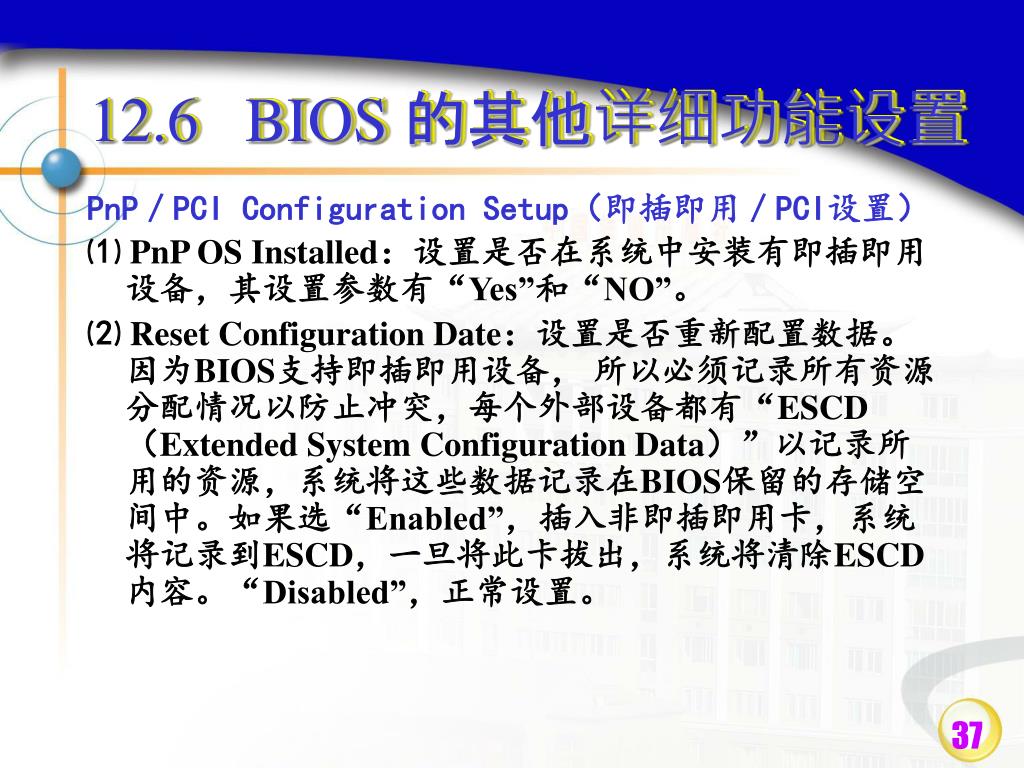

  37. 12.6 BIOS 的其他详细功能设置 PnP/PCI Configuration Setup(即插即用/PCI设置) ⑴ PnP OS Installed:设置是否在系统中安装有即插即用设备,其设置参数有“Yes”和“NO”。 ⑵ Reset Configuration Date:设置是否重新配置数据。因为BIOS支持即插即用设备, 所以必须记录所有资源分配情况以防止冲突,每个外部设备都有“ESCD(Extended System Configuration Data)”以记录所用的资源,系统将这些数据记录在BIOS保留的存储空间中。如果选“Enabled”,插入非即插即用卡,系统将记录到ESCD,一旦将此卡拔出,系统将清除ESCD内容。“Disabled”,正常设置。

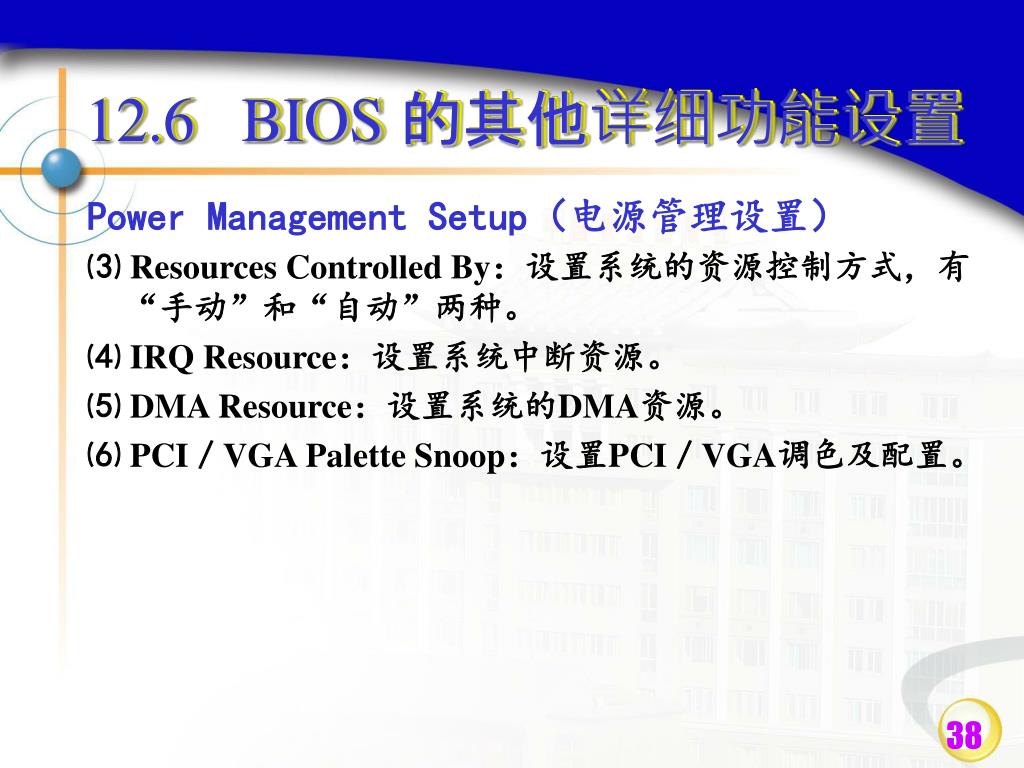

  38. 12.6 BIOS 的其他详细功能设置 Power Management Setup(电源管理设置) ⑶ Resources Controlled By:设置系统的资源控制方式,有“手动”和“自动”两种。 ⑷ IRQ Resource:设置系统中断资源。 ⑸ DMA Resource:设置系统的DMA资源。 ⑹ PCI/VGA Palette Snoop:设置PCI/VGA调色及配置。

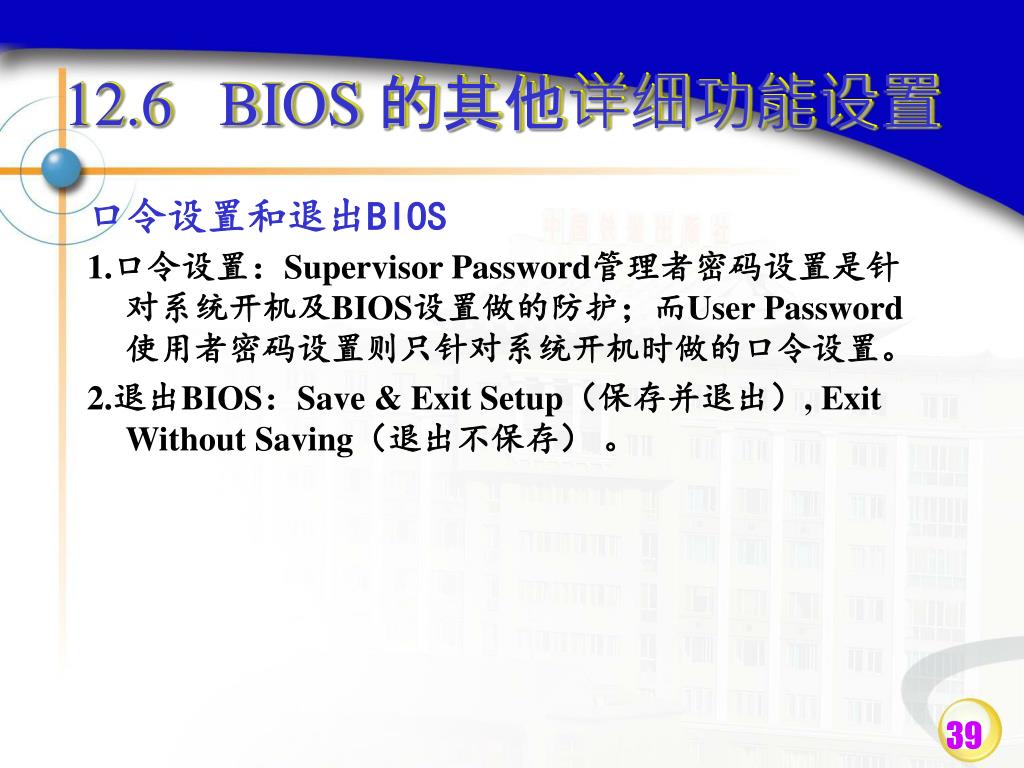

  39. 12.6 BIOS 的其他详细功能设置 口令设置和退出BIOS 1.口令设置:Supervisor Password管理者密码设置是针对系统开机及BIOS设置做的防护;而User Password使用者密码设置则只针对系统开机时做的口令设置。 2.退出BIOS:Save & Exit Setup(保存并退出), Exit Without Saving(退出不保存) 。

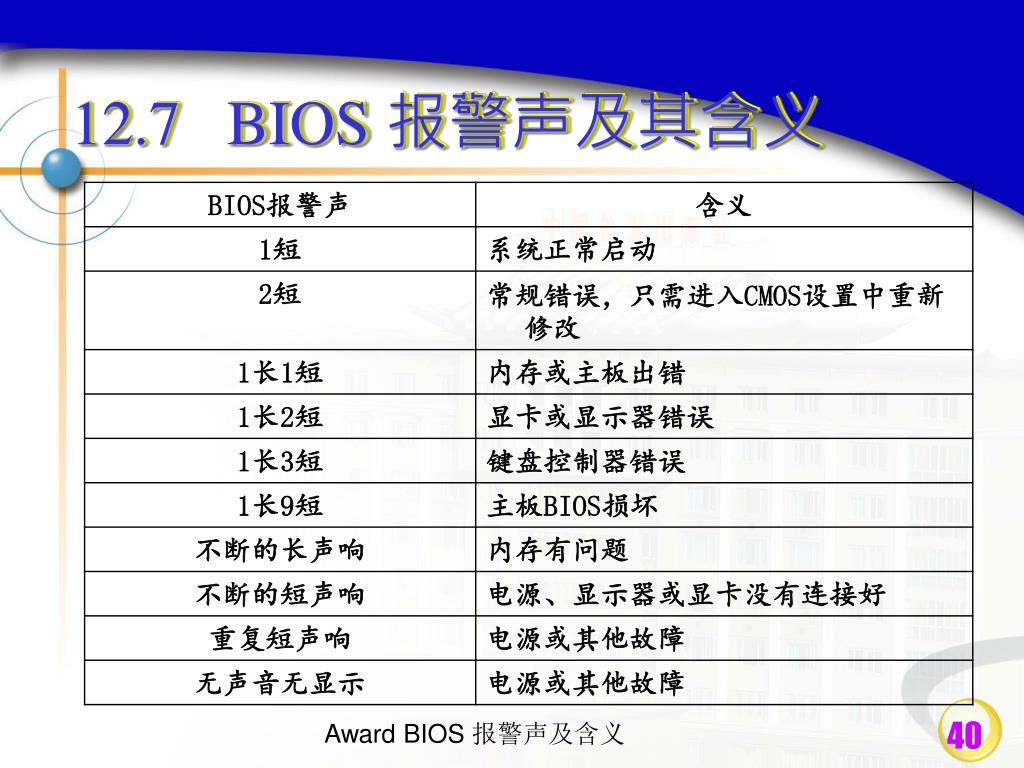

  40. 12.7 BIOS 报警声及其含义 Award BIOS 报警声及含义

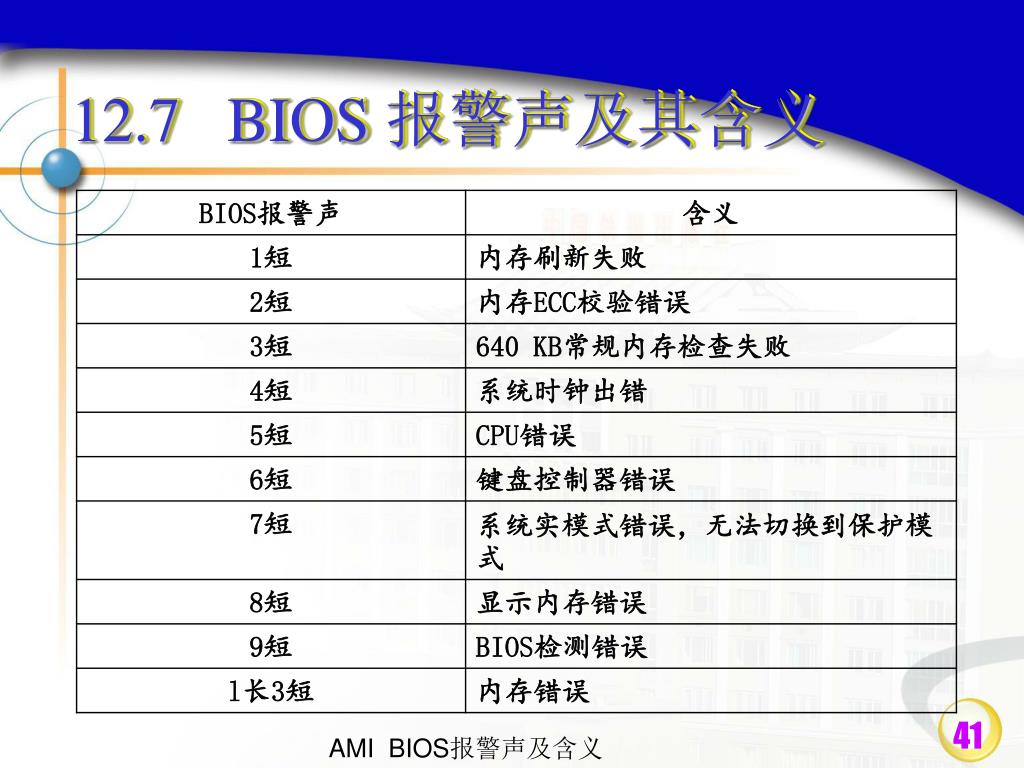

  41. 12.7 BIOS 报警声及其含义 AMI BIOS报警声及含义

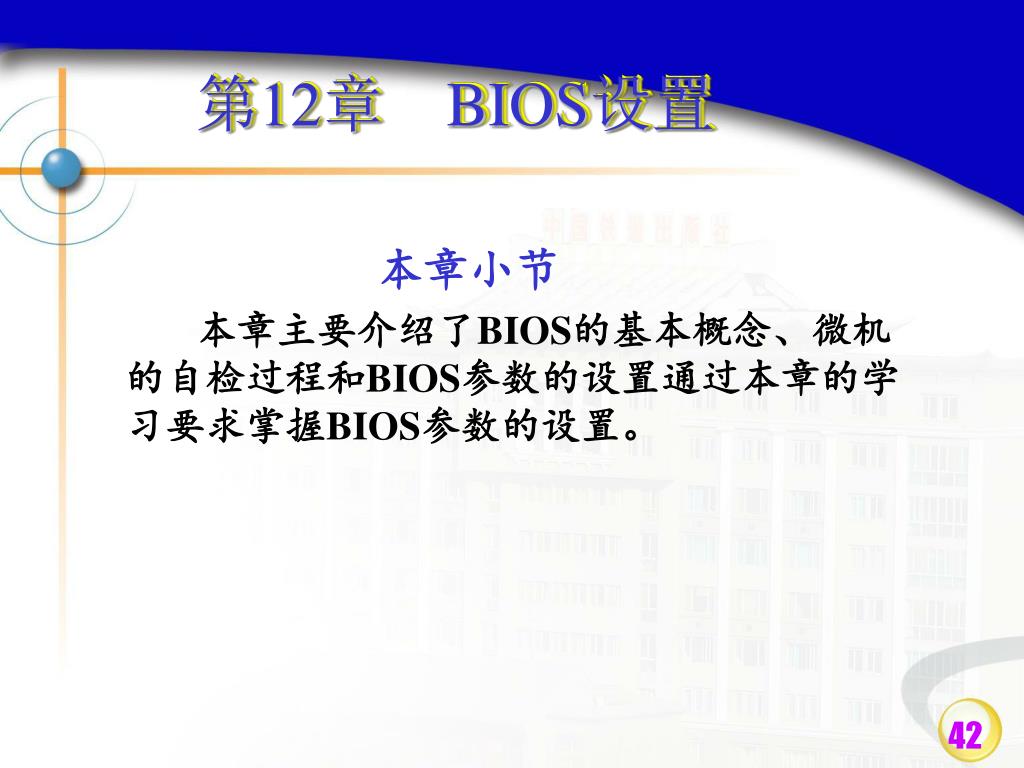

  42. 第12章 BIOS设置 本章小节 本章主要介绍了BIOS的基本概念、微机的自检过程和BIOS参数的设置通过本章的学习要求掌握BIOS参数的设置。
