  1. 挑戰資料庫管理系統 A Challenge to Database Management Systems 第4章 MS SQL Server 2000 簡介 挑戰資料庫管理系統

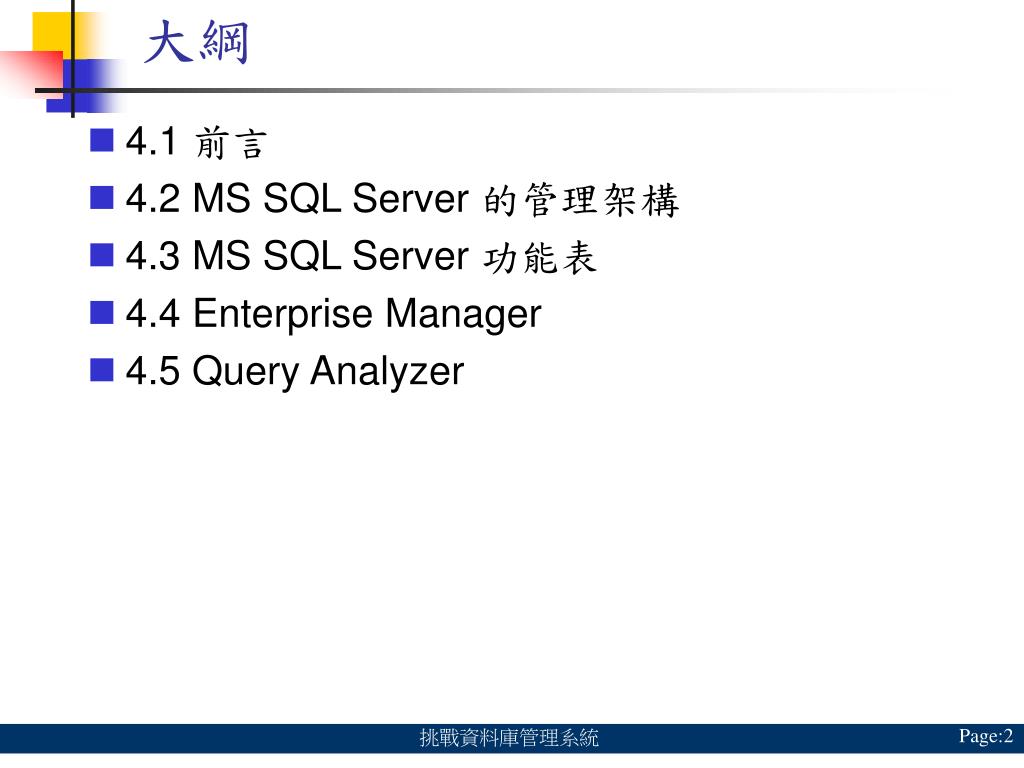

  2. 大綱 • 4.1 前言 • 4.2 MS SQL Server 的管理架構 • 4.3 MS SQL Server 功能表 • 4.4 Enterprise Manager • 4.5 Query Analyzer 挑戰資料庫管理系統

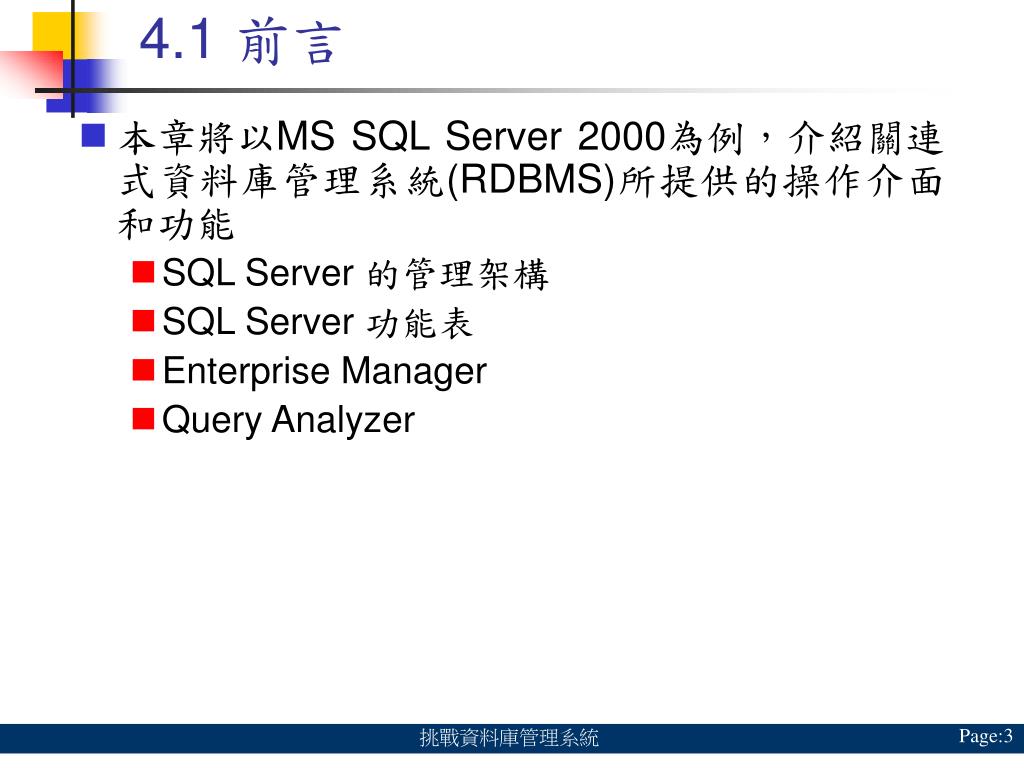

  3. 4.1 前言 • 本章將以MS SQL Server 2000為例，介紹關連式資料庫管理系統(RDBMS)所提供的操作介面和功能 • SQL Server 的管理架構 • SQL Server 功能表 • Enterprise Manager • Query Analyzer 挑戰資料庫管理系統

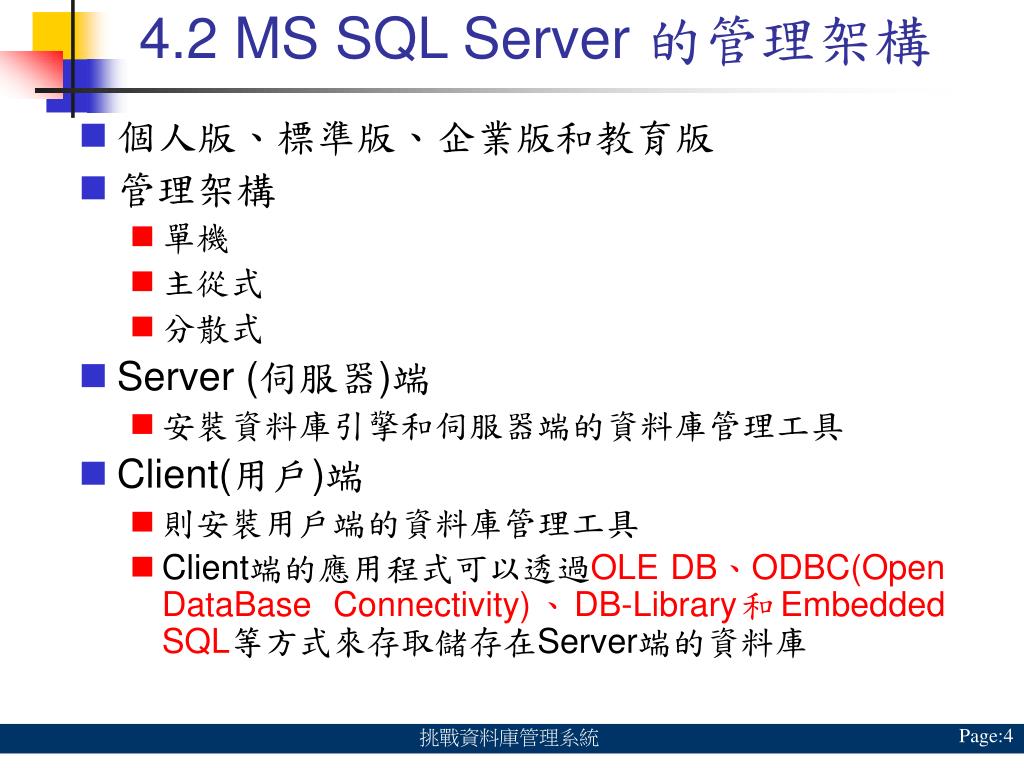

  4. 4.2 MS SQL Server 的管理架構 • 個人版、標準版、企業版和教育版 • 管理架構 • 單機 • 主從式 • 分散式 • Server (伺服器)端 • 安裝資料庫引擎和伺服器端的資料庫管理工具 • Client(用戶)端 • 則安裝用戶端的資料庫管理工具 • Client端的應用程式可以透過OLE DB、ODBC(Open DataBase Connectivity)、DB-Library和Embedded SQL等方式來存取儲存在Server端的資料庫 挑戰資料庫管理系統

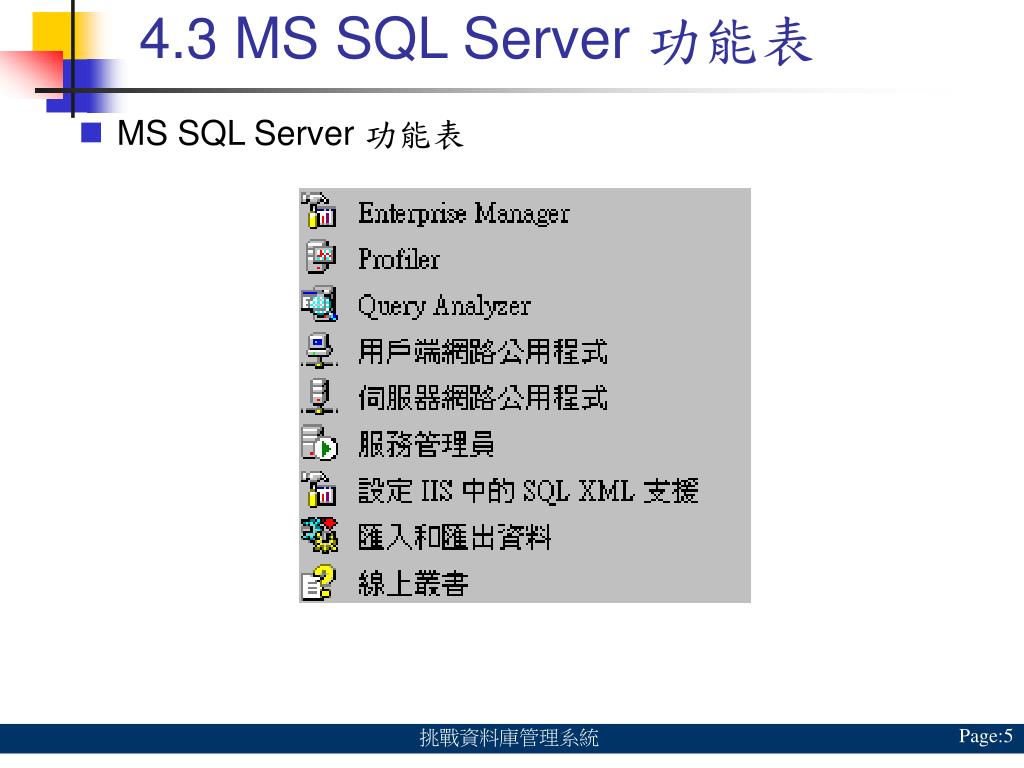

  5. 4.3 MS SQL Server 功能表 • MS SQL Server 功能表 挑戰資料庫管理系統

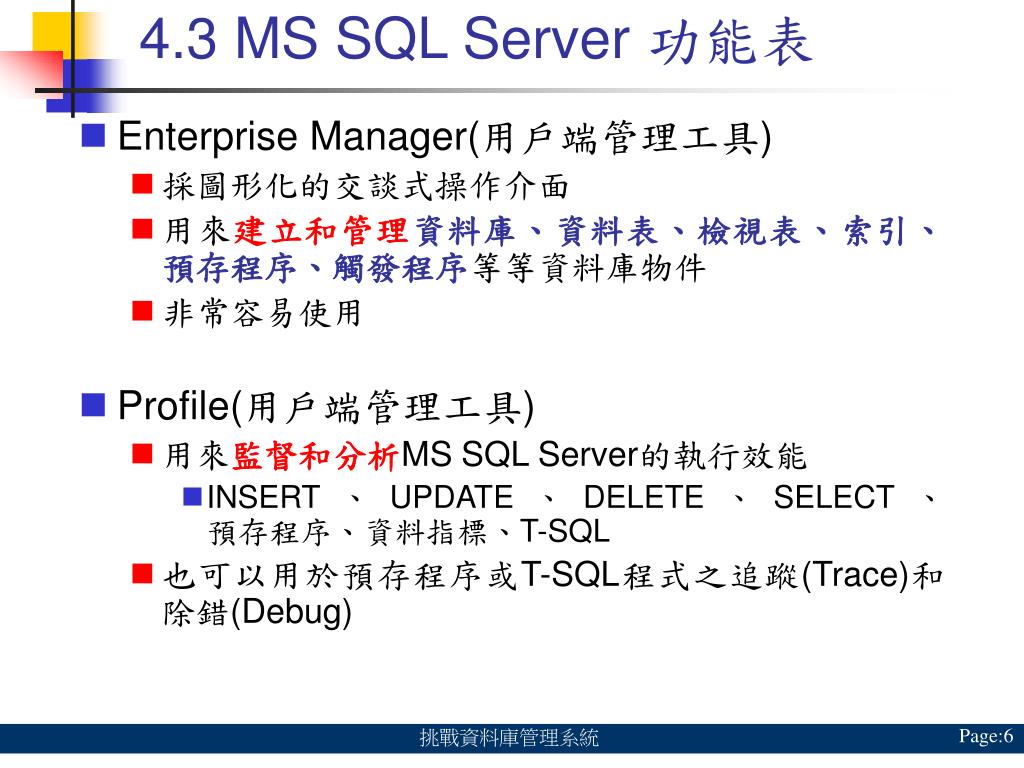

  6. 4.3 MS SQL Server 功能表 • Enterprise Manager(用戶端管理工具) • 採圖形化的交談式操作介面 • 用來建立和管理資料庫、資料表、檢視表、索引、預存程序、觸發程序等等資料庫物件 • 非常容易使用 • Profile(用戶端管理工具) • 用來監督和分析MS SQL Server的執行效能 • INSERT、UPDATE、DELETE、SELECT、預存程序、資料指標、T-SQL • 也可以用於預存程序或T-SQL程式之追蹤(Trace)和除錯(Debug) 挑戰資料庫管理系統

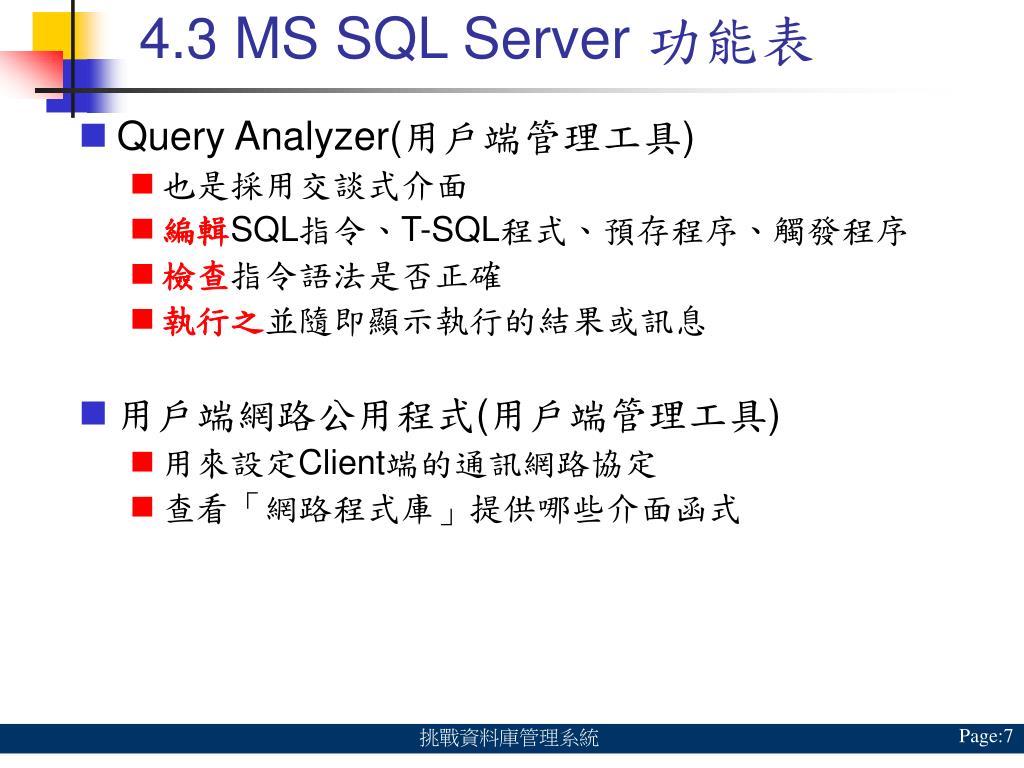

  7. 4.3 MS SQL Server 功能表 • Query Analyzer(用戶端管理工具) • 也是採用交談式介面 • 編輯SQL指令、T-SQL程式、預存程序、觸發程序 • 檢查指令語法是否正確 • 執行之並隨即顯示執行的結果或訊息 • 用戶端網路公用程式(用戶端管理工具) • 用來設定Client端的通訊網路協定 • 查看「網路程式庫」提供哪些介面函式 挑戰資料庫管理系統

  8. 4.3 MS SQL Server 功能表 • 伺服器網路公用程式(伺服器端管理工具) • 用來設定Server端的通訊網路協定 • 查看「通訊協定網路程式庫」提供哪些介面函式 • 服務管理員(伺服器端管理工具) • 用來啟動、暫停或關閉資料庫伺服器 • 設定IIS中的SQL XML支援(用戶端管理工具) • 這項功能必須與MS IIS伺服器相互搭配 • 透過IIS伺服器的幫助，將SQL指令傳送到資料庫伺服器執行 • 並將執行結果以XML格式傳回Client端的瀏覽器來展現 挑戰資料庫管理系統

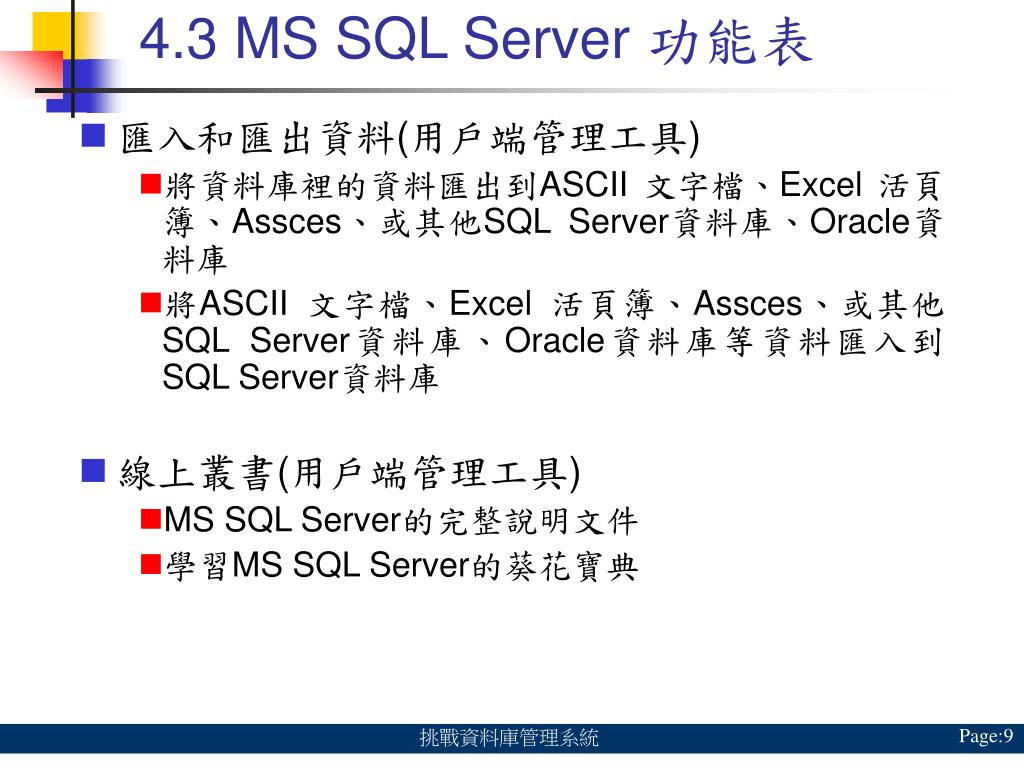

  9. 4.3 MS SQL Server 功能表 • 匯入和匯出資料(用戶端管理工具) • 將資料庫裡的資料匯出到ASCII 文字檔、Excel 活頁簿、Assces、或其他SQL Server資料庫、Oracle資料庫 • 將ASCII 文字檔、Excel 活頁簿、Assces、或其他SQL Server資料庫、Oracle資料庫等資料匯入到SQL Server資料庫 • 線上叢書(用戶端管理工具) • MS SQL Server的完整說明文件 • 學習MS SQL Server的葵花寶典 挑戰資料庫管理系統

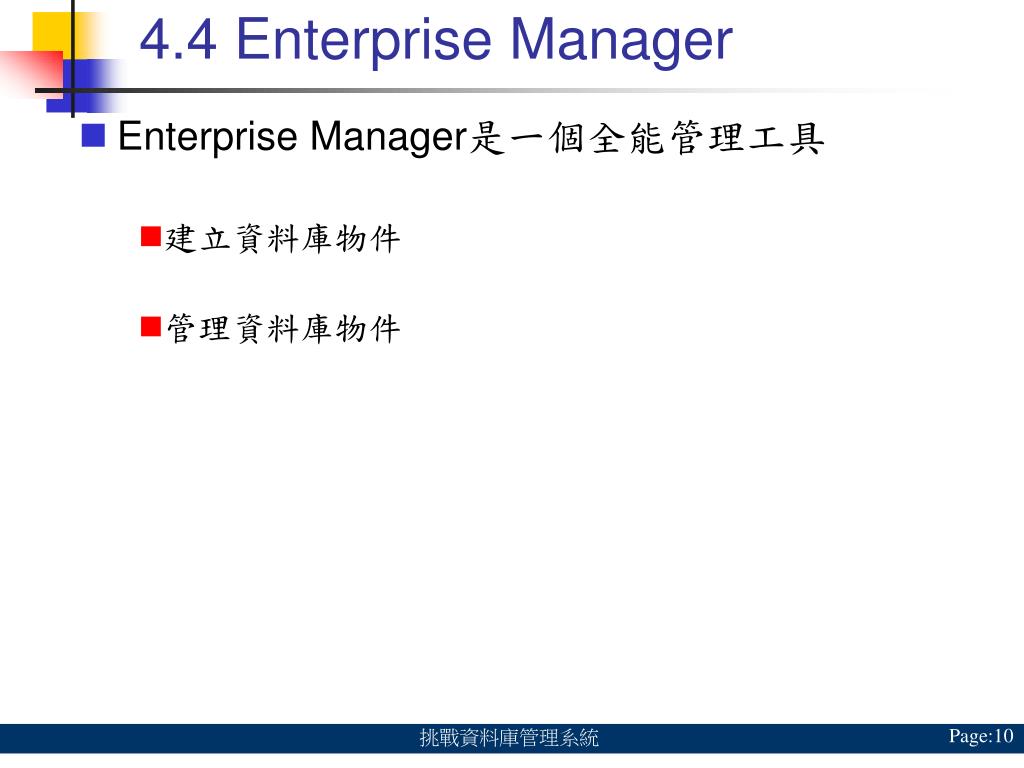

  10. 4.4 Enterprise Manager • Enterprise Manager是一個全能管理工具 • 建立資料庫物件 • 管理資料庫物件 挑戰資料庫管理系統

  11. 4.4.1 Enterprise Manager的操作環境 • Enterprise Manager的操作環境 挑戰資料庫管理系統

  12. 4.4.2 系統資料庫與使用者資料庫 • 系統資料庫與使用者資料庫 • 系統資料庫 • master、model、msdb、tempdb • 範例資料庫 • Northwind 、 pubs • 使用者資料庫 • BookDB、EnpDB和SaleDB 挑戰資料庫管理系統

  13. 4.4.2 系統資料庫與使用者資料庫 • 系統資料庫 • master • master 資料庫用來記錄系統層級的相關資訊 • 記錄其他資料庫的狀態、檔案位置、每個 Windows 帳戶或群組名稱、每個 SQL Server 登入名稱等等 • master 資料庫也須經常備份 挑戰資料庫管理系統

  14. 4.4.2 系統資料庫與使用者資料庫 • 系統資料庫 • model • 是一個樣板(Templet)資料庫 • 會被複製一份到使用者資料庫 • 系統資料表 • syscolumns、sysindexkeys、syscomments、sysmembers、sysconstraints、sysobjects、sysdepends、syspermissions、sysfilegroups、sysprotects、sysfiles、sysreferences、sysforeignkeys、systypes、sysfulltextcatalogs、sysusers、sysindexes 挑戰資料庫管理系統

  15. 4.4.2 系統資料庫與使用者資料庫 • 系統資料庫 • model • syscolumns：記錄資料行的相關資訊 • sysconstraints：記錄條件約束的相關資訊 • sysindexkeys和sysindexes：記錄索引的相關資訊 • sysforeignkeys：記錄FOREIGN KEY 條件約束的相關資訊 挑戰資料庫管理系統

  16. 4.4.2 系統資料庫與使用者資料庫 • 系統資料庫 • msdb • msdb資料庫用來儲存資料庫做備份(Backup)和還原(Recovery)的相關資訊 • 何時進行備份 • 備份資料要儲存到哪些檔案 • 由誰來執行備份 • tempdb • 暫時儲存一些工作中的資料表和預存程序 • inserted • deleted 挑戰資料庫管理系統

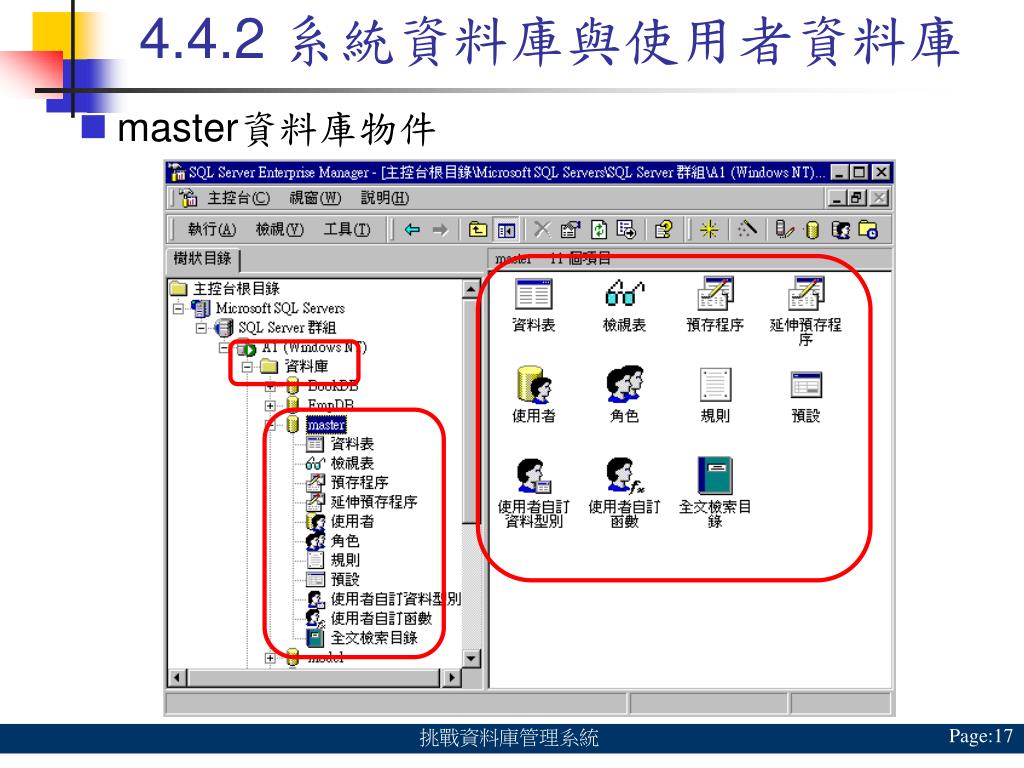

  17. 4.4.2 系統資料庫與使用者資料庫 • master資料庫物件 挑戰資料庫管理系統

  18. 4.4.2 系統資料庫與使用者資料庫 • master資料庫所屬的資料表 挑戰資料庫管理系統

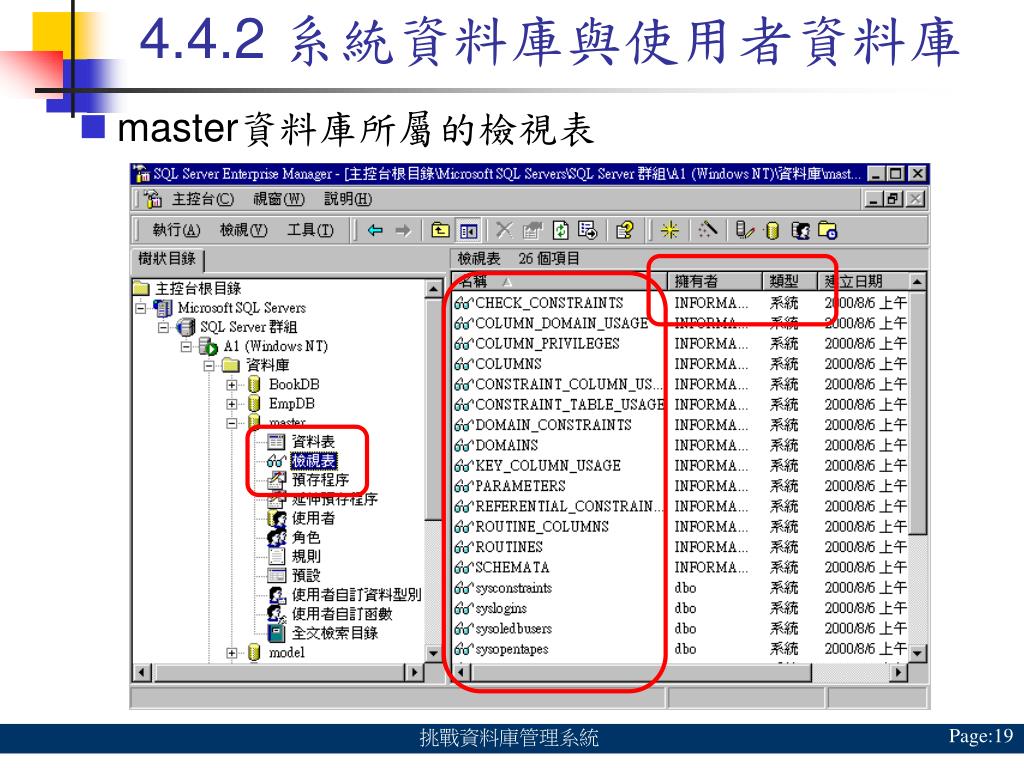

  19. 4.4.2 系統資料庫與使用者資料庫 • master資料庫所屬的檢視表 挑戰資料庫管理系統

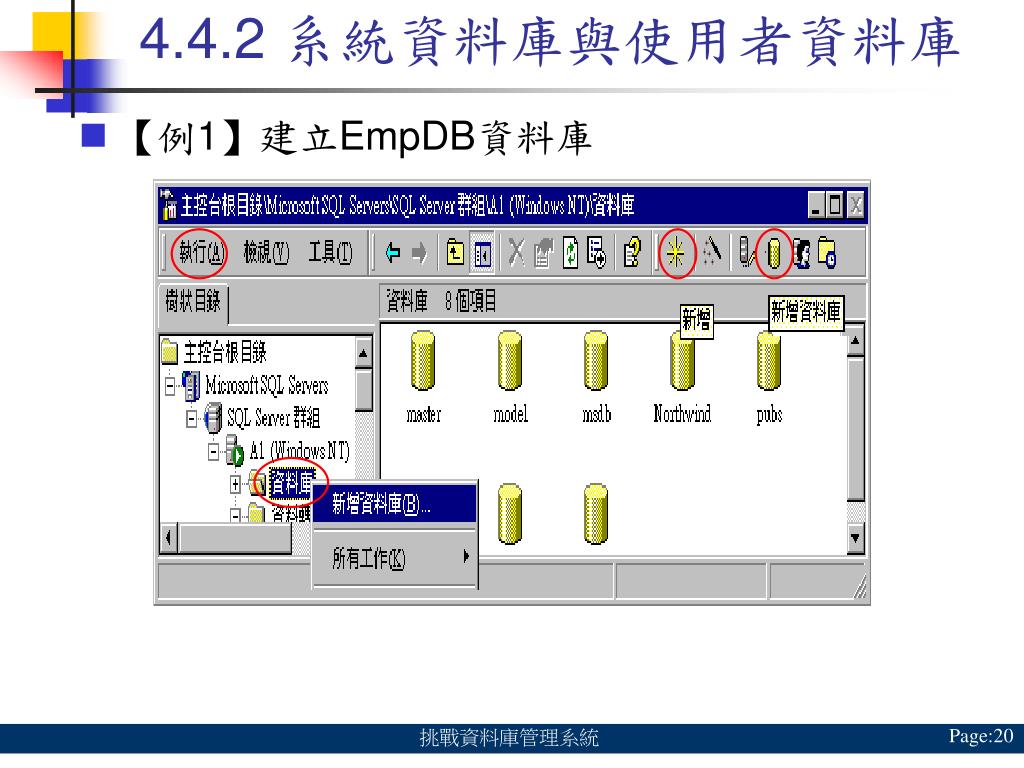

  20. 4.4.2 系統資料庫與使用者資料庫 • 【例1】建立EmpDB資料庫 挑戰資料庫管理系統

  21. 4.4.2 系統資料庫與使用者資料庫 • 【例1】建立EmpDB資料庫(續) 挑戰資料庫管理系統

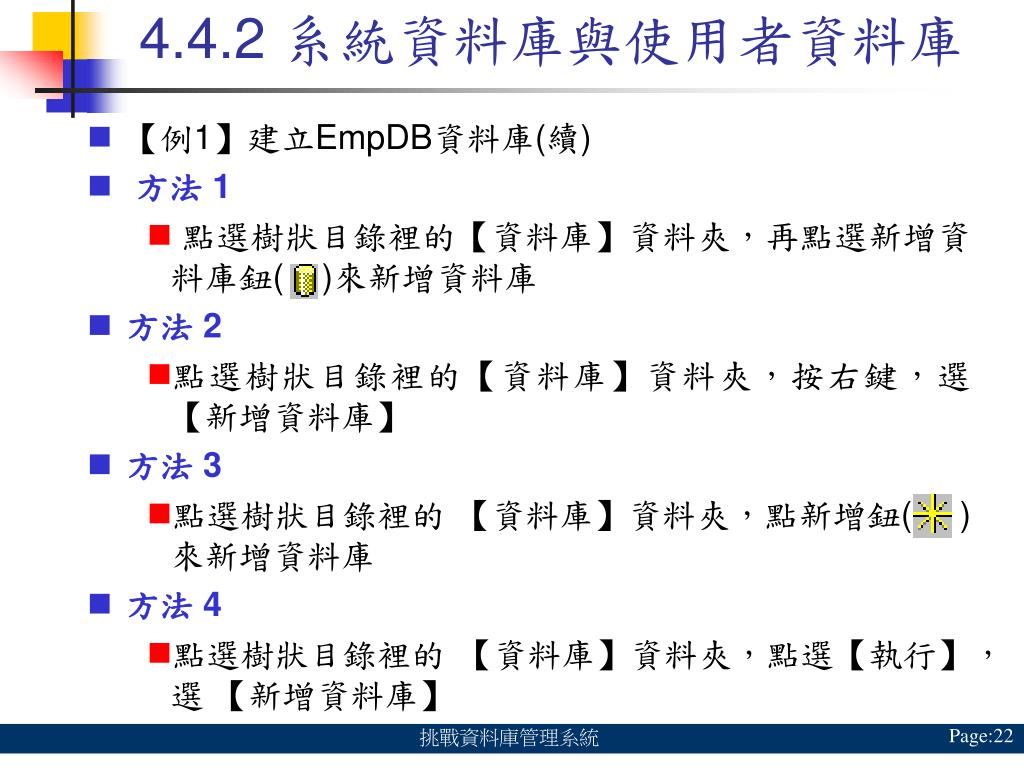

  22. 4.4.2 系統資料庫與使用者資料庫 • 【例1】建立EmpDB資料庫(續) • 方法 1 • 點選樹狀目錄裡的【資料庫】資料夾，再點選新增資料庫鈕( )來新增資料庫 • 方法 2  • 點選樹狀目錄裡的【資料庫】資料夾，按右鍵，選【新增資料庫】 • 方法 3 • 點選樹狀目錄裡的 【資料庫】資料夾，點新增鈕( )來新增資料庫 • 方法 4 • 點選樹狀目錄裡的 【資料庫】資料夾，點選【執行】，選 【新增資料庫】 挑戰資料庫管理系統

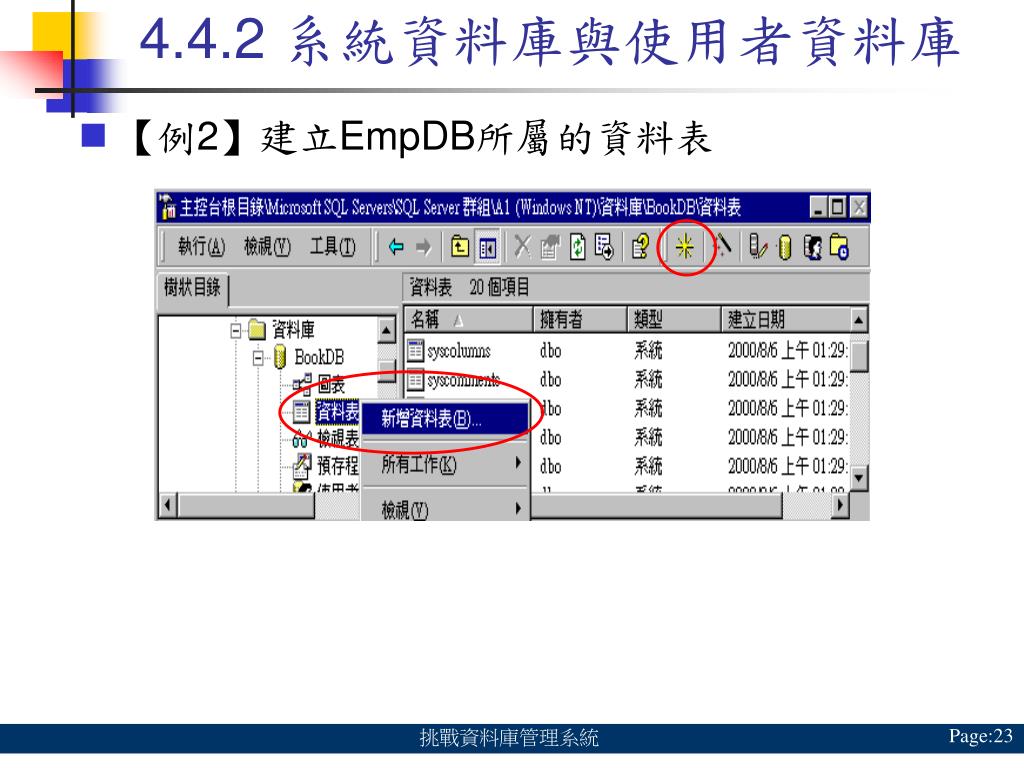

  23. 4.4.2 系統資料庫與使用者資料庫 • 【例2】建立EmpDB所屬的資料表 挑戰資料庫管理系統

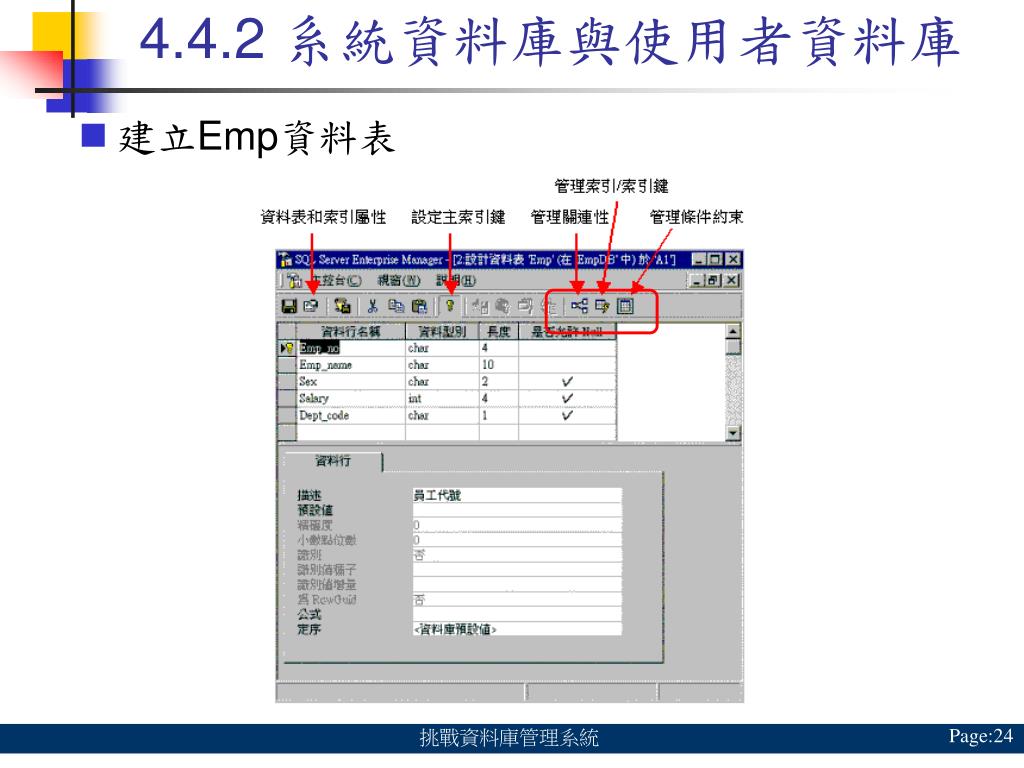

  24. 4.4.2 系統資料庫與使用者資料庫 • 建立Emp資料表 挑戰資料庫管理系統

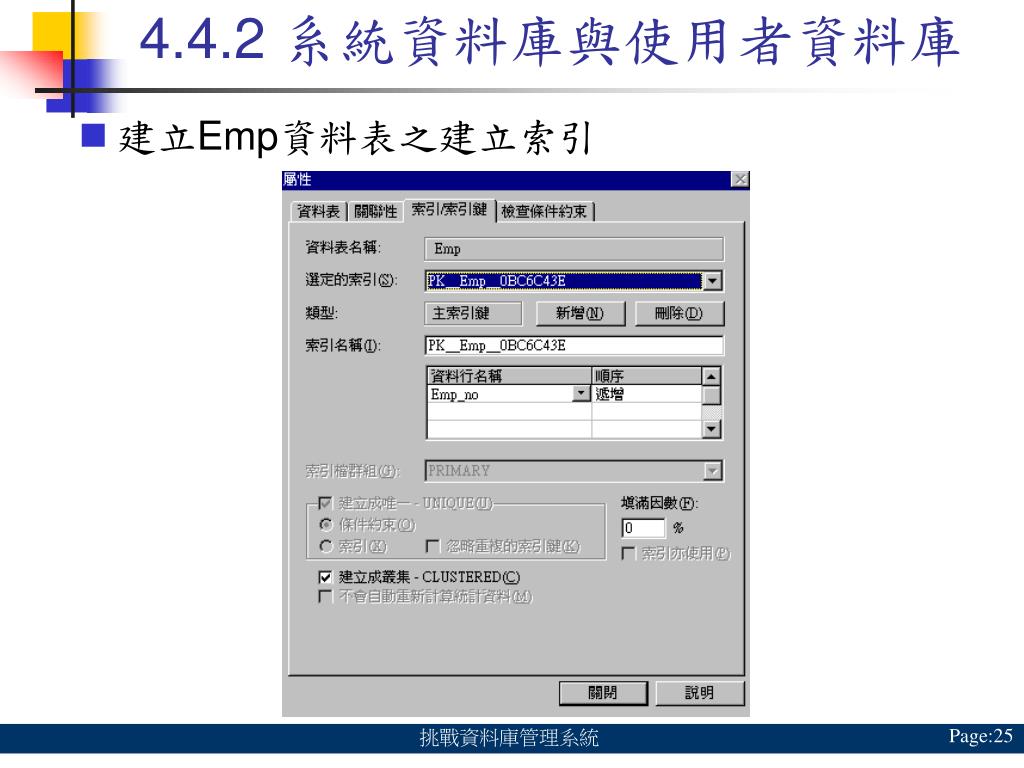

  25. 4.4.2 系統資料庫與使用者資料庫 • 建立Emp資料表之建立索引 挑戰資料庫管理系統

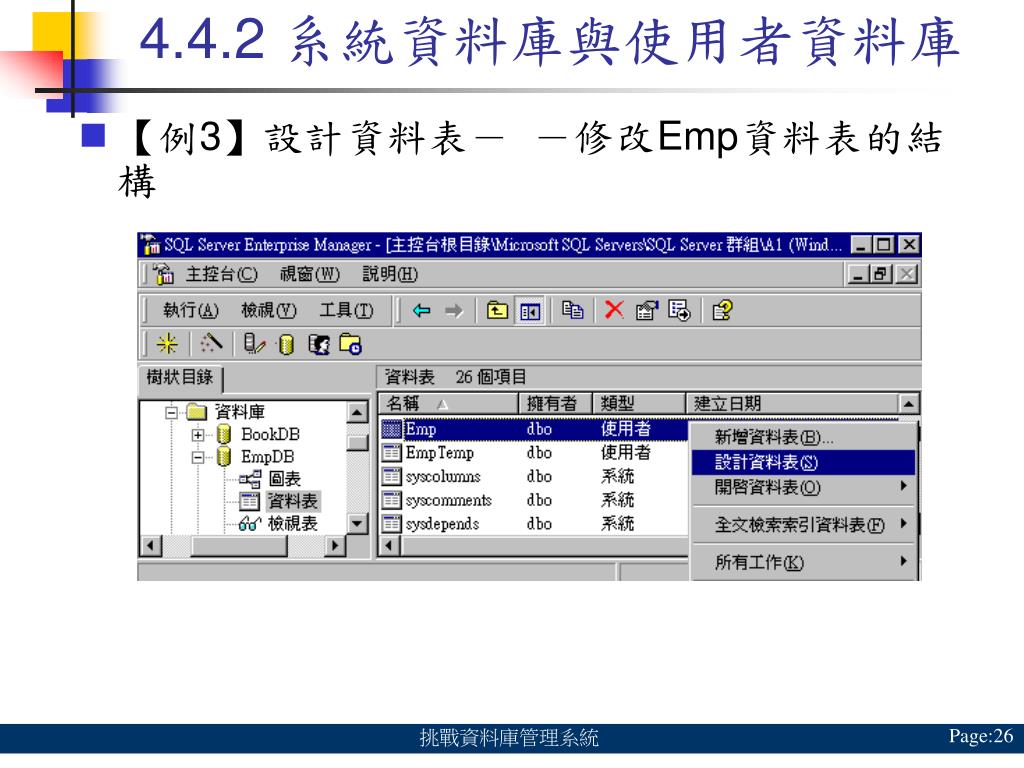

  26. 4.4.2 系統資料庫與使用者資料庫 • 【例3】設計資料表－ －修改Emp資料表的結構 挑戰資料庫管理系統

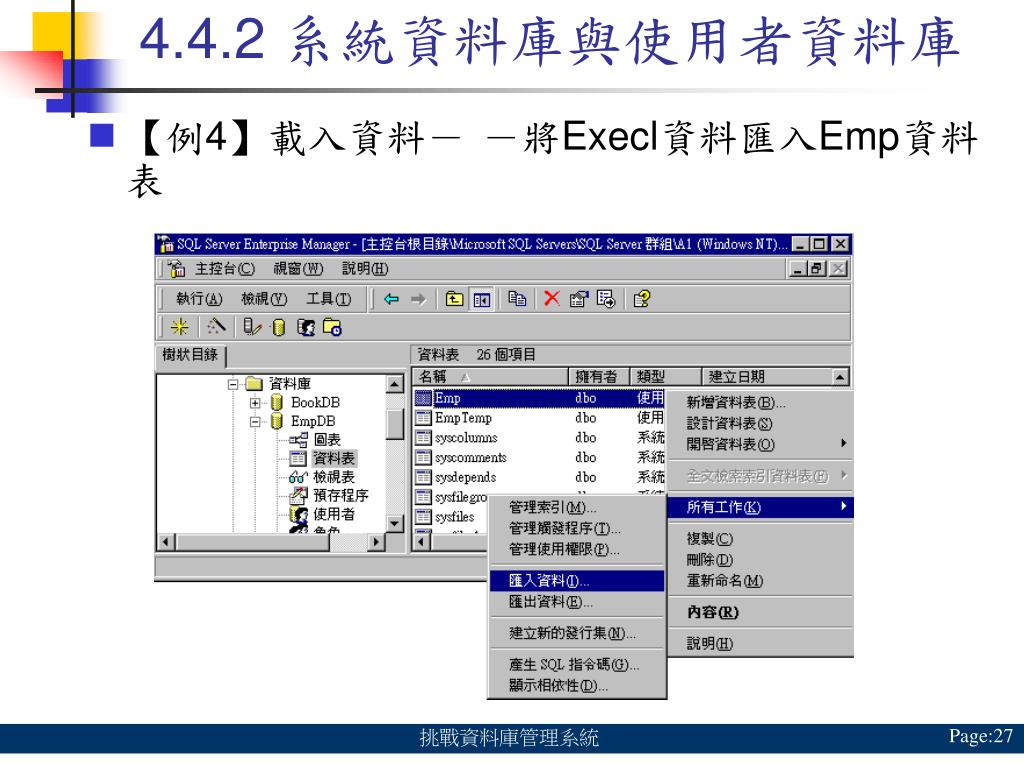

  27. 4.4.2 系統資料庫與使用者資料庫 • 【例4】載入資料－ －將Execl資料匯入Emp資料表 挑戰資料庫管理系統

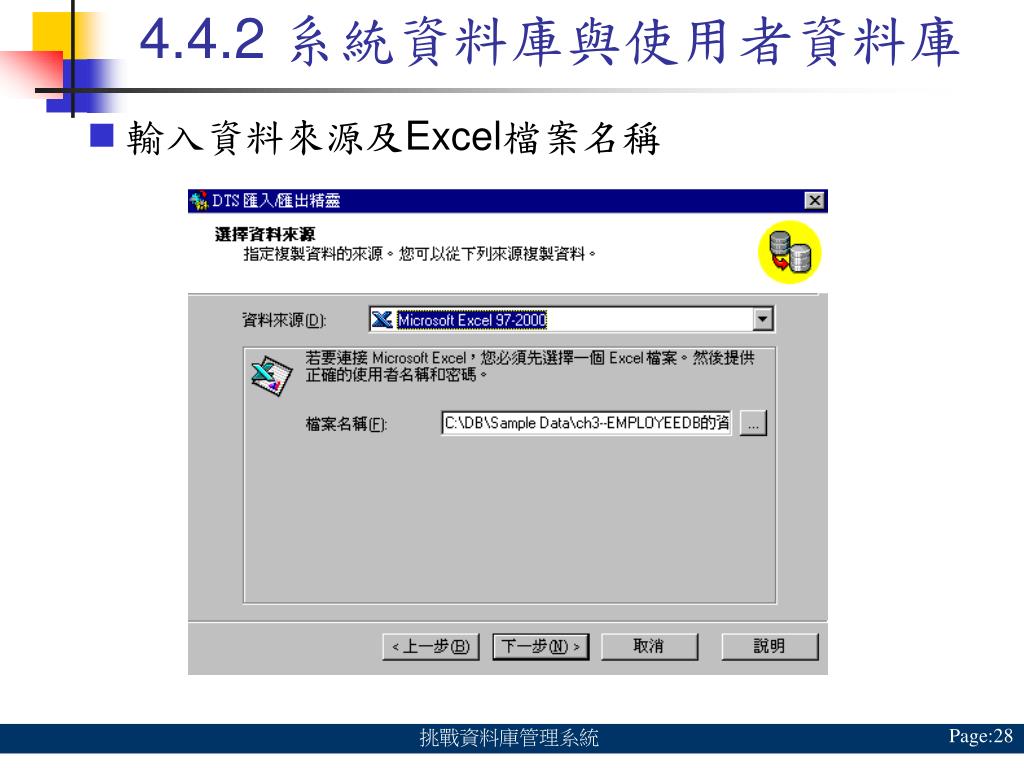

  28. 4.4.2 系統資料庫與使用者資料庫 • 輸入資料來源及Excel檔案名稱 挑戰資料庫管理系統

  29. 4.4.2 系統資料庫與使用者資料庫 • 輸入資料目的地 挑戰資料庫管理系統

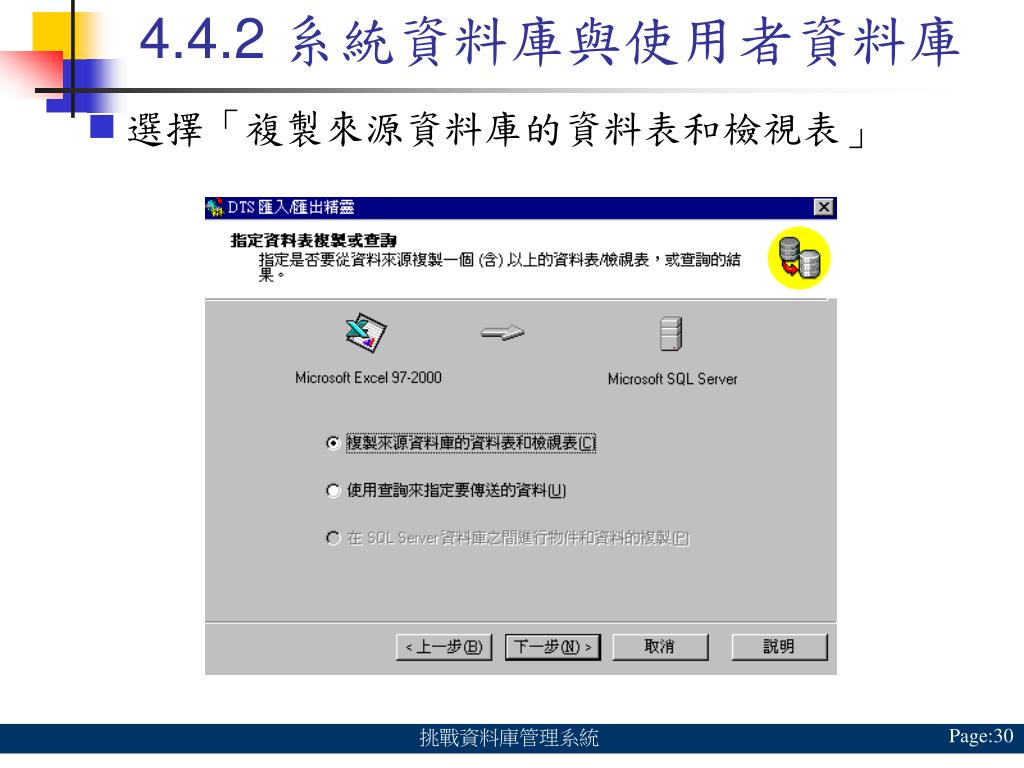

  30. 4.4.2 系統資料庫與使用者資料庫 • 選擇「複製來源資料庫的資料表和檢視表」 挑戰資料庫管理系統

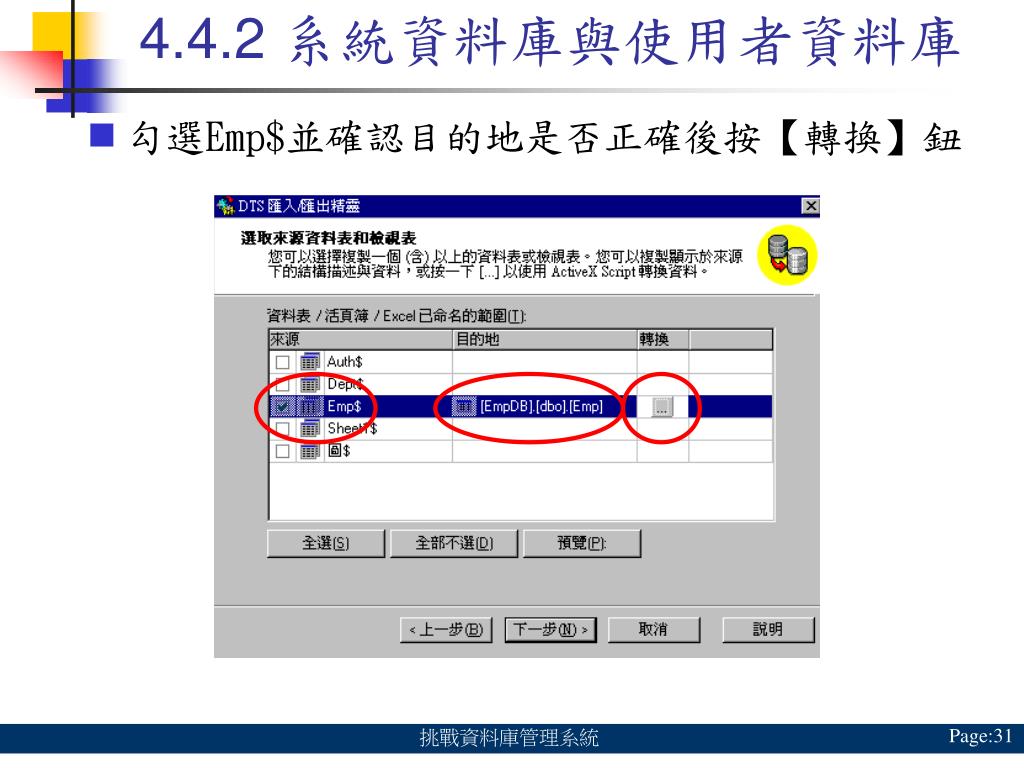

  31. 4.4.2 系統資料庫與使用者資料庫 • 勾選Emp$並確認目的地是否正確後按【轉換】鈕 挑戰資料庫管理系統

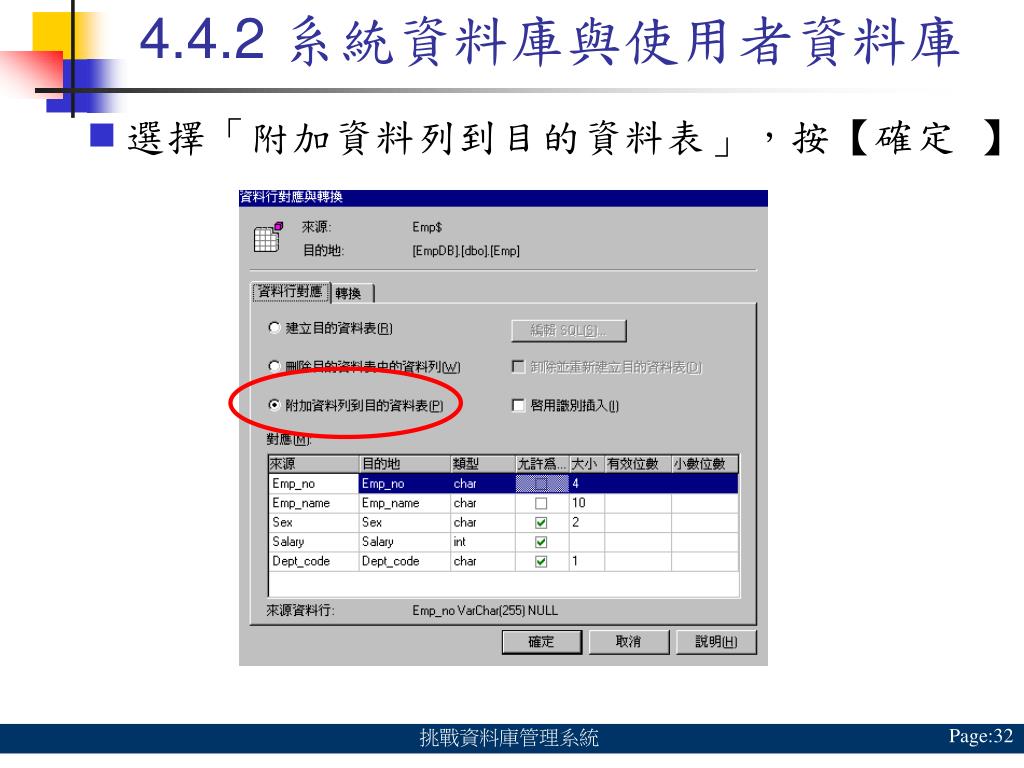

  32. 4.4.2 系統資料庫與使用者資料庫 • 選擇「附加資料列到目的資料表」，按【確定 】 挑戰資料庫管理系統

  33. 4.4.2 系統資料庫與使用者資料庫 • 勾選「立即執行」，按【下一步】 挑戰資料庫管理系統

  34. 4.4.2 系統資料庫與使用者資料庫 • 按【完成】 挑戰資料庫管理系統

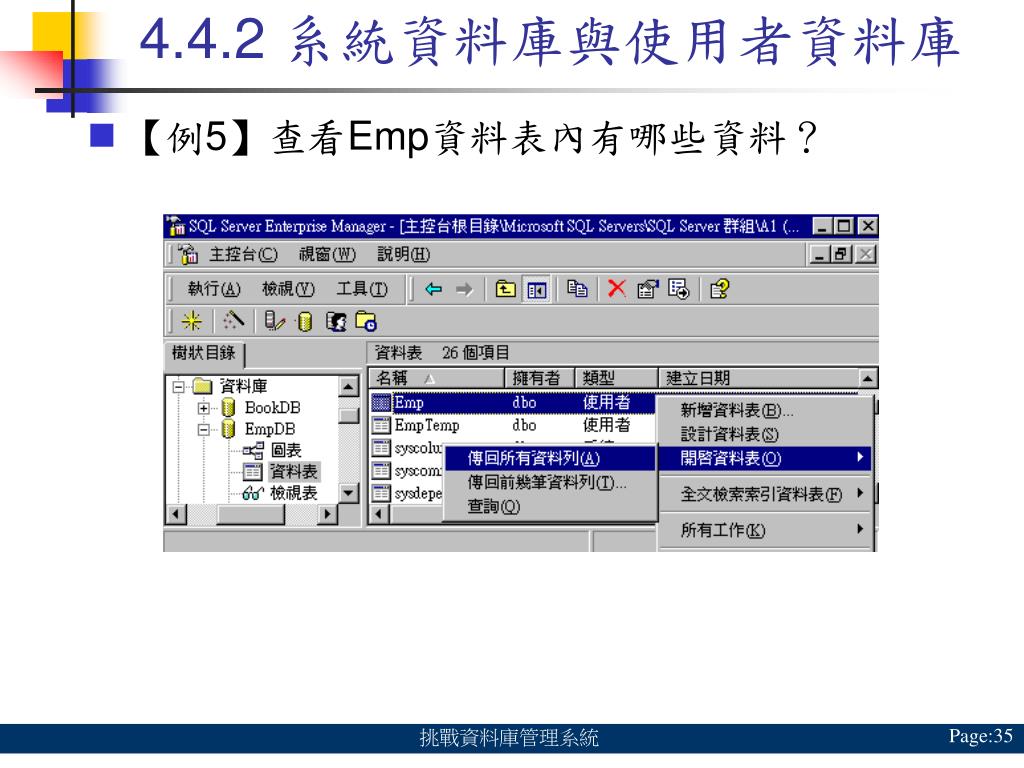

  35. 4.4.2 系統資料庫與使用者資料庫 • 【例5】查看Emp資料表內有哪些資料？ 挑戰資料庫管理系統

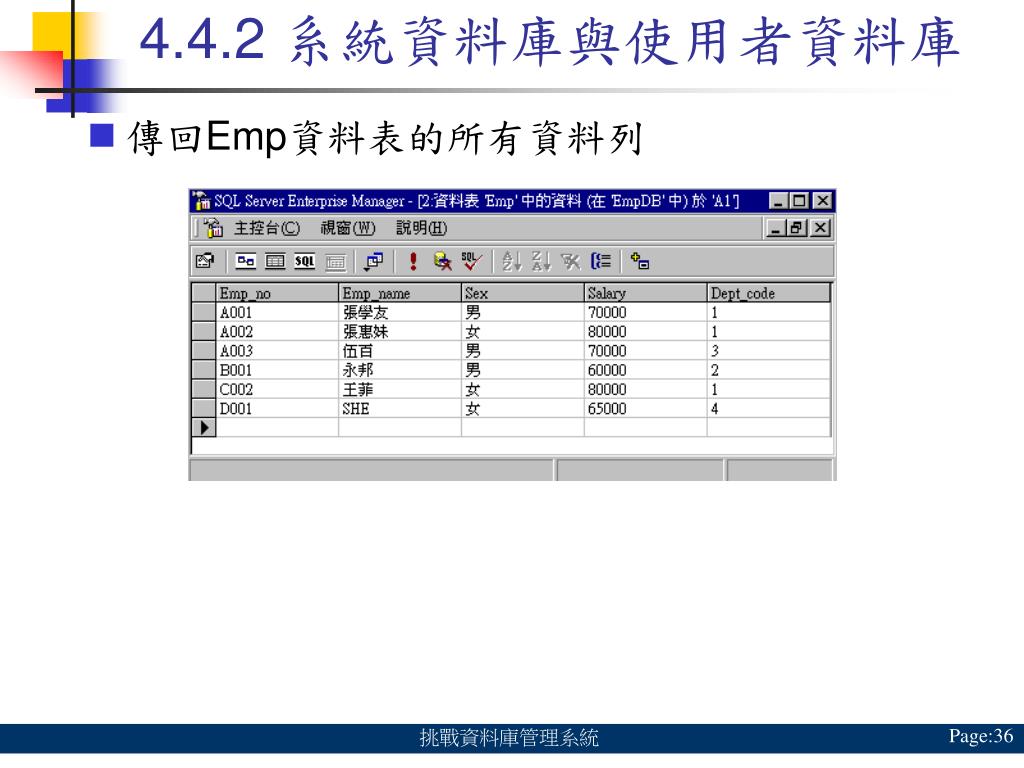

  36. 4.4.2 系統資料庫與使用者資料庫 • 傳回Emp資料表的所有資料列 挑戰資料庫管理系統

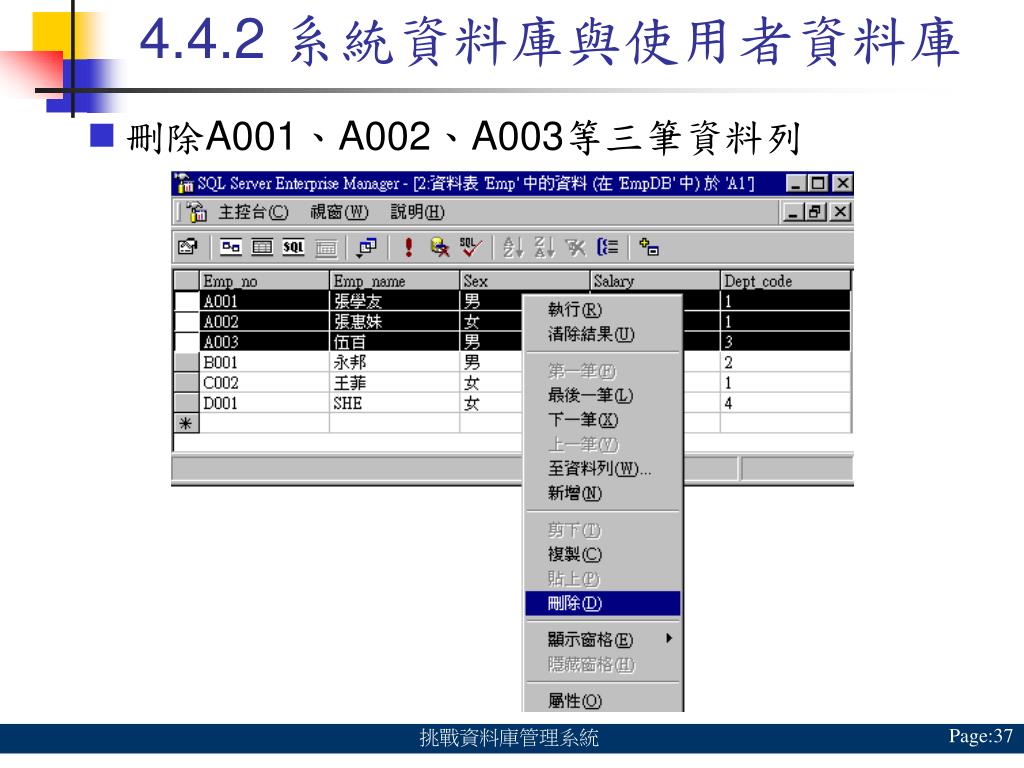

  37. 4.4.2 系統資料庫與使用者資料庫 • 刪除A001、A002、A003等三筆資料列 挑戰資料庫管理系統

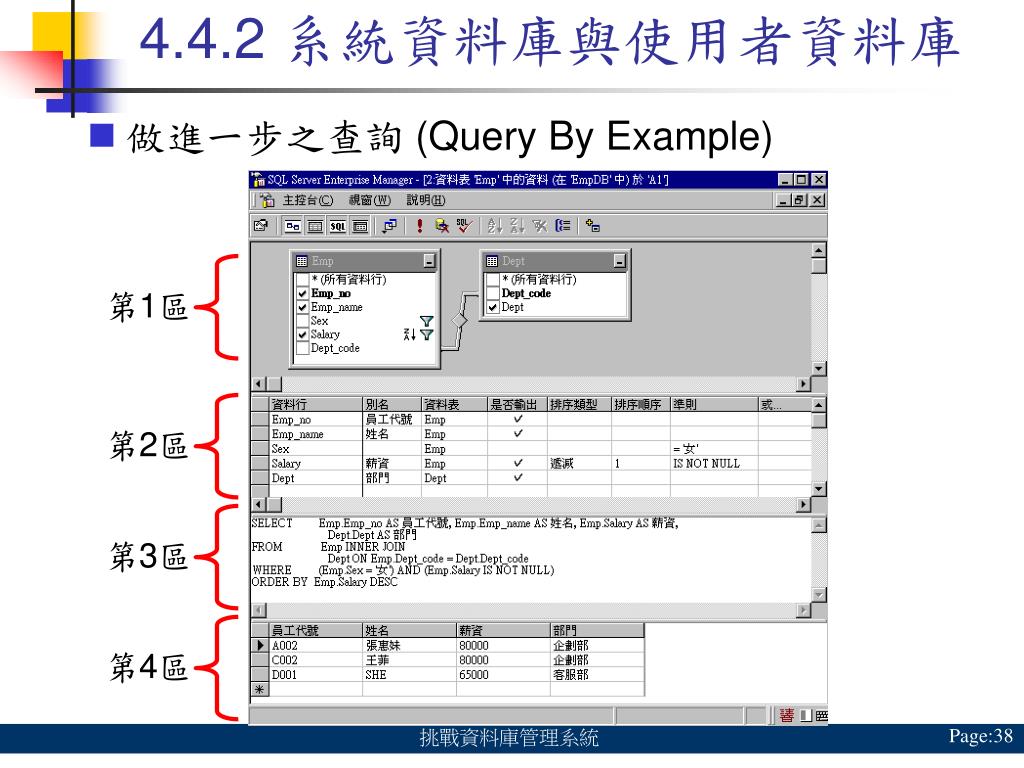

  38. 第1區 第2區 第3區 第4區 4.4.2 系統資料庫與使用者資料庫 • 做進一步之查詢 (Query By Example) 挑戰資料庫管理系統

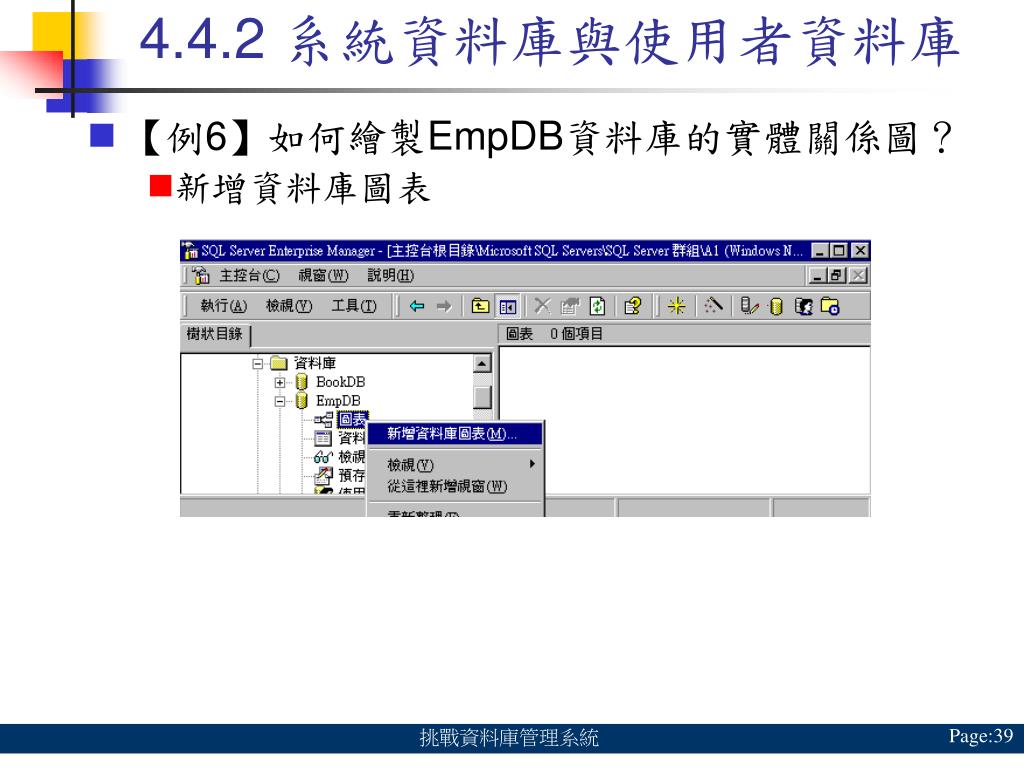

  39. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 新增資料庫圖表 挑戰資料庫管理系統

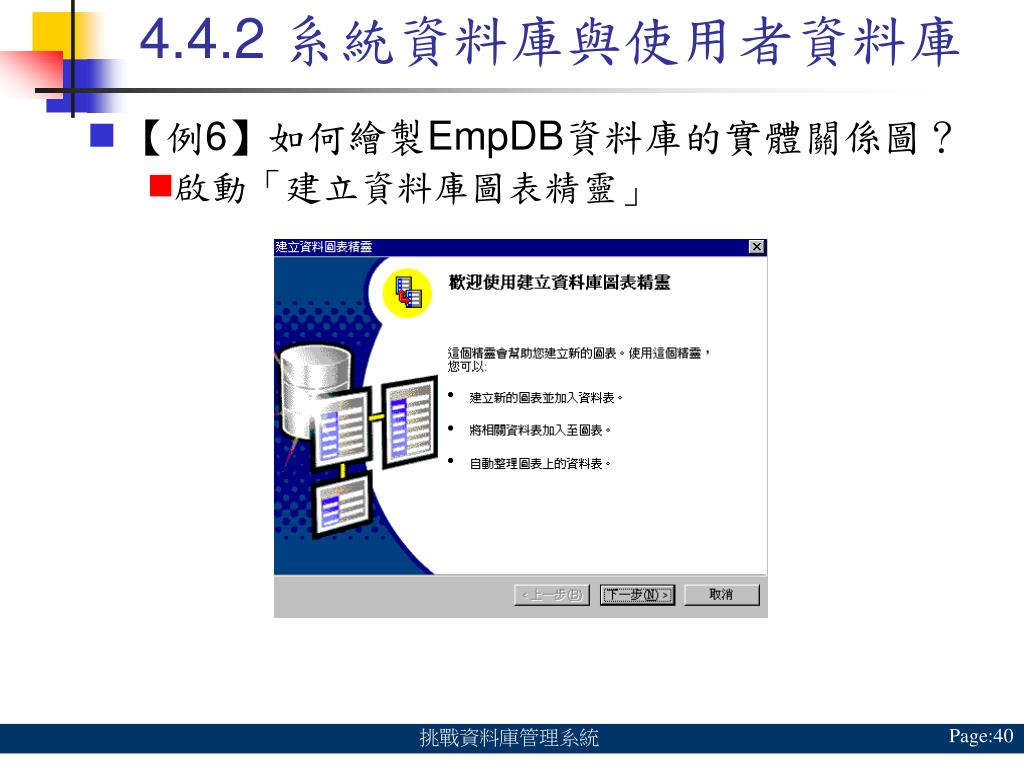

  40. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 啟動「建立資料庫圖表精靈」 挑戰資料庫管理系統

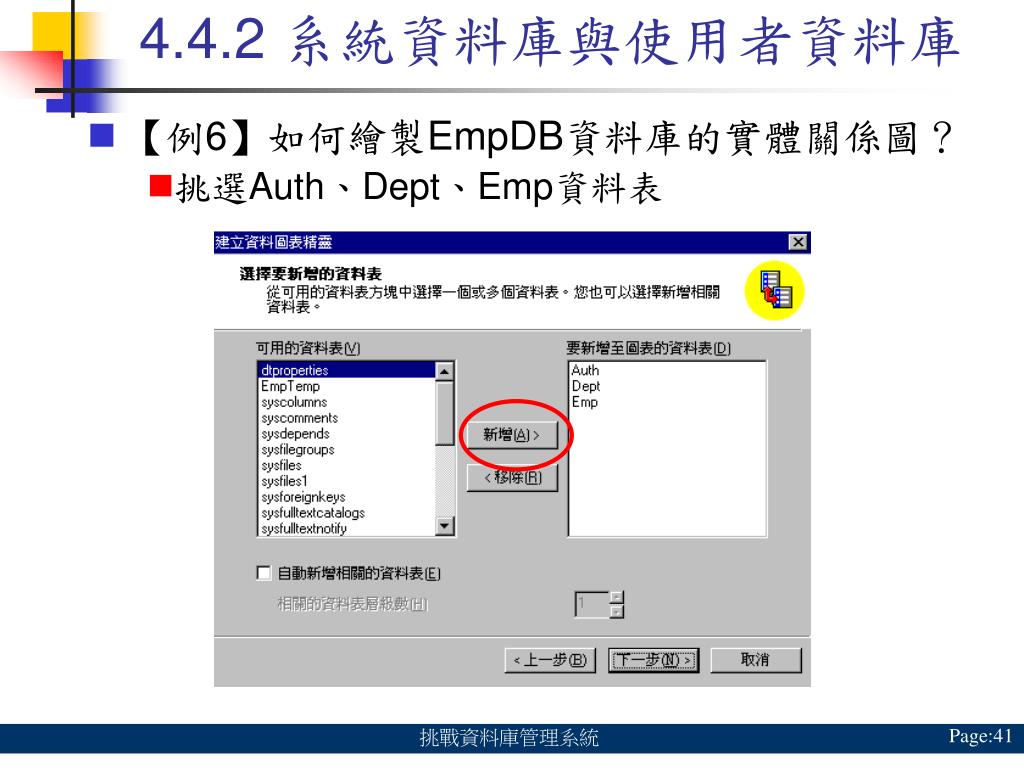

  41. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 挑選Auth、Dept、Emp資料表 挑戰資料庫管理系統

  42. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 完成建立資料庫圖表精靈 挑戰資料庫管理系統

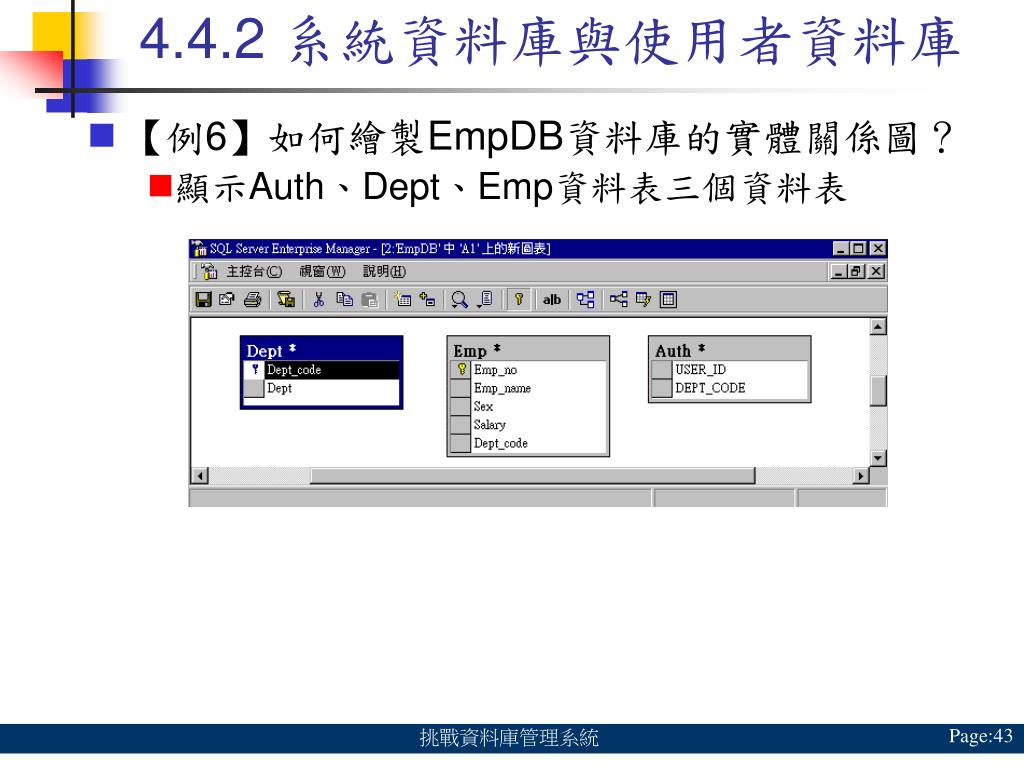

  43. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 顯示Auth、Dept、Emp資料表三個資料表 挑戰資料庫管理系統

  44. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 建立Dept和Emp間的關連性 • 以Dept.Dept_code為主鍵，Emp.Dept_code為外來鍵 挑戰資料庫管理系統

  45. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • Dept和Emp間以FK_Emp_Dept1建立起關連性 挑戰資料庫管理系統

  46. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • Auth和Dept間以FK_Auth_Dept1建立起關連性 • 存檔 挑戰資料庫管理系統

  47. 4.4.2 系統資料庫與使用者資料庫 • 【例6】如何繪製EmpDB資料庫的實體關係圖？ • 檔名：Emp_Dept_Auth 實體關係圖 挑戰資料庫管理系統

  48. 4.5 Query Analyzer • 登入Query Analyzer 挑戰資料庫管理系統

  49. 4.5 Query Analyzer • Query Analyzer的執行環境 挑戰資料庫管理系統

  50. 4.5 Query Analyzer • 【例1】查詢Emp資料表的資料內容為何？ 挑戰資料庫管理系統
