Modular Unit-1103 混凝土与钢筋工程

1. Modular Unit-1103混凝土与钢筋工程

2. 主 要 内 容 1、混 凝 土 工 程 2、钢 筋 工 程

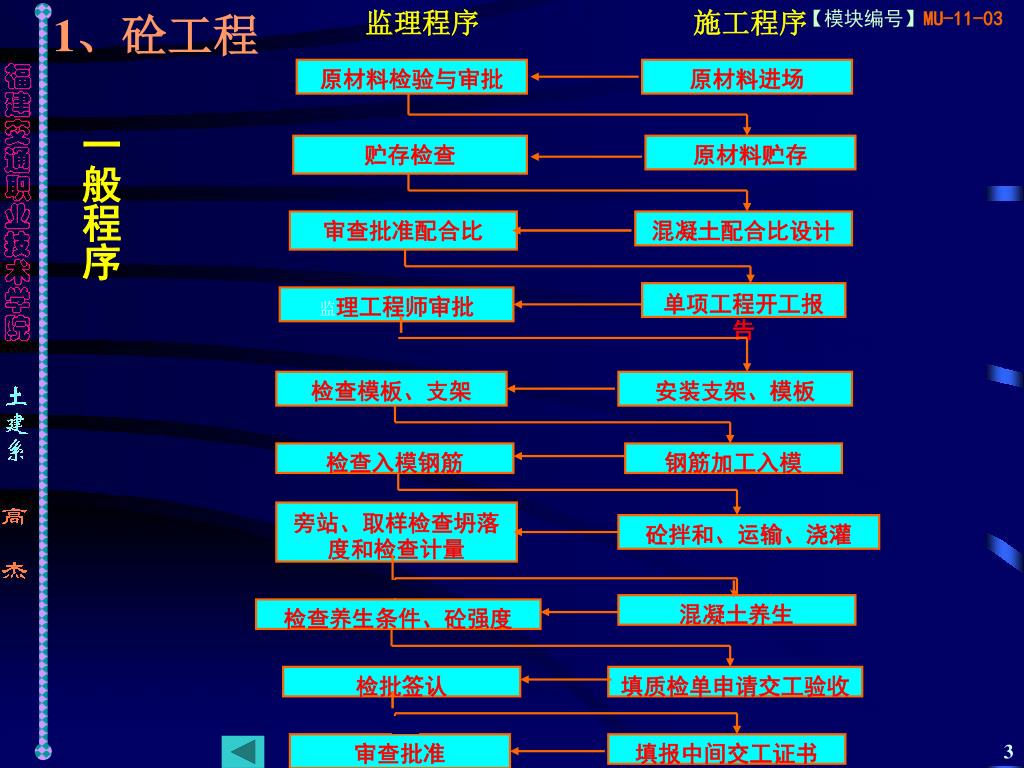

3. 监理程序 施工程序 1、砼工程 原材料检验与审批 原材料进场 贮存检查 原材料贮存 审查批准配合比 混凝土配合比设计 单项工程开工报告 监理工程师审批 检查模板、支架 安装支架、模板 检查入模钢筋 钢筋加工入模 旁站、取样检查坍落度和检查计量 砼拌和、运输、浇灌 混凝土养生 检查养生条件、砼强度 检批签认 填质检单申请交工验收 审查批准 填报中间交工证书 一般程序

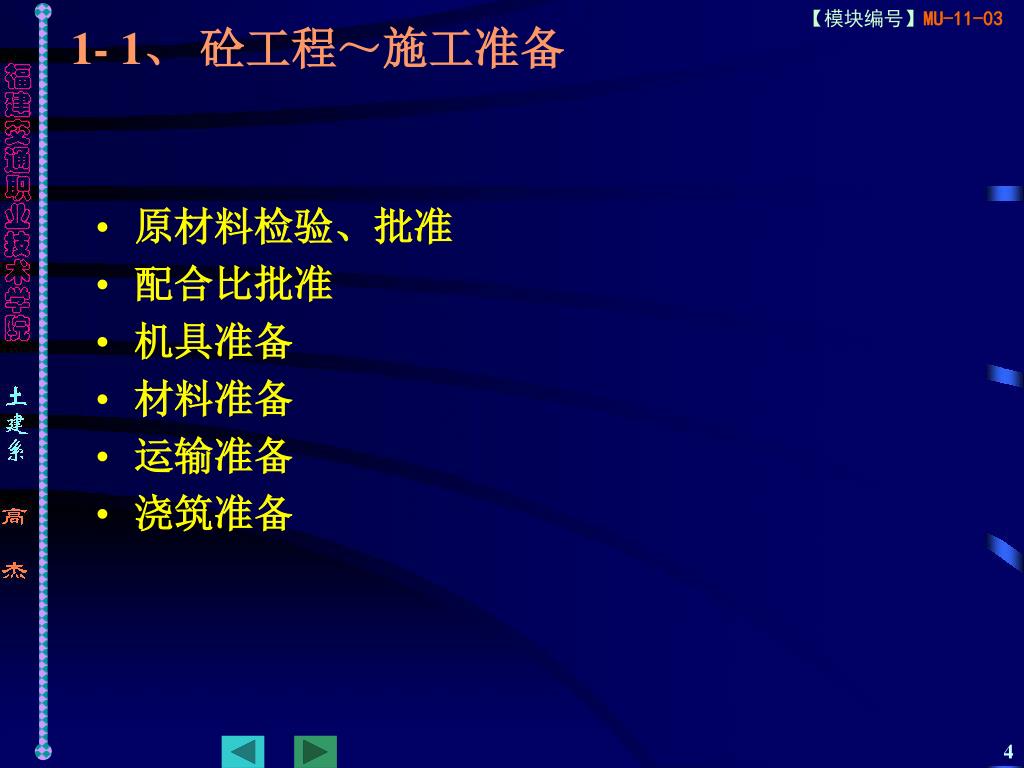

4. 1- 1、 砼工程～施工准备 • 原材料检验、批准 • 配合比批准 • 机具准备 • 材料准备 • 运输准备 • 浇筑准备

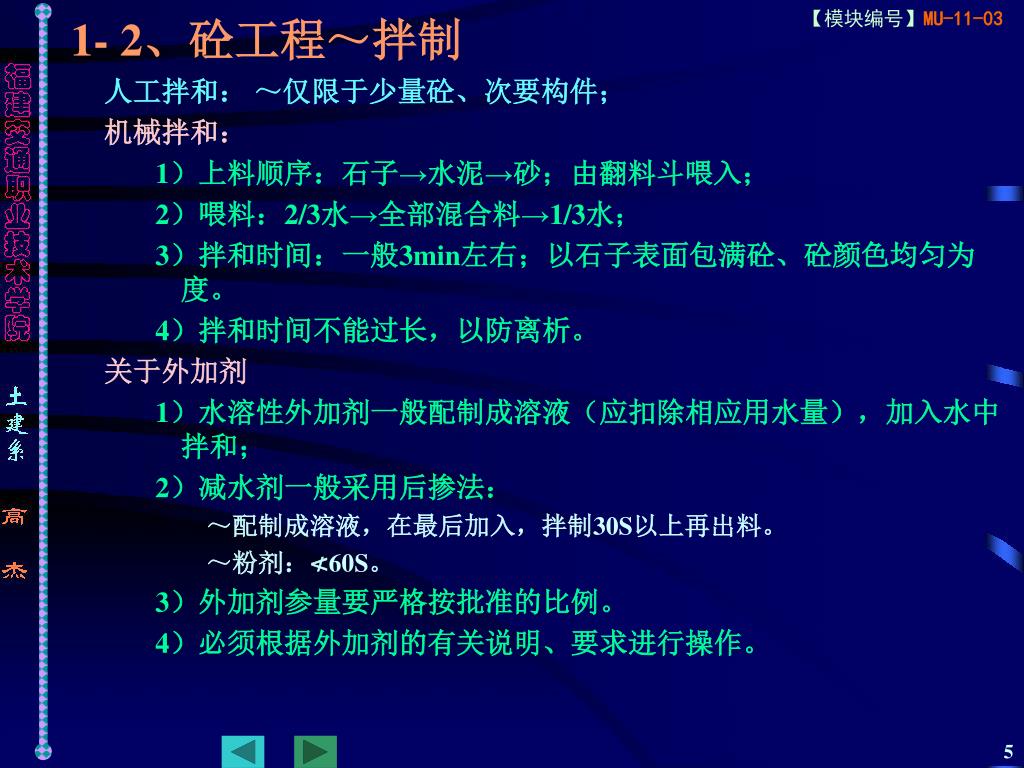

5. 1- 2、砼工程～拌制 • 人工拌和： ～仅限于少量砼、次要构件； • 机械拌和： 1）上料顺序：石子→水泥→砂；由翻料斗喂入； 2）喂料：2/3水→全部混合料→1/3水； 3）拌和时间：一般3min左右；以石子表面包满砼、砼颜色均匀为度。 4）拌和时间不能过长，以防离析。 • 关于外加剂 1）水溶性外加剂一般配制成溶液（应扣除相应用水量），加入水中拌和； 2）减水剂一般采用后掺法： ～配制成溶液，在最后加入，拌制30S以上再出料。 ～粉剂：≮60S。 3）外加剂参量要严格按批准的比例。 4）必须根据外加剂的有关说明、要求进行操作。

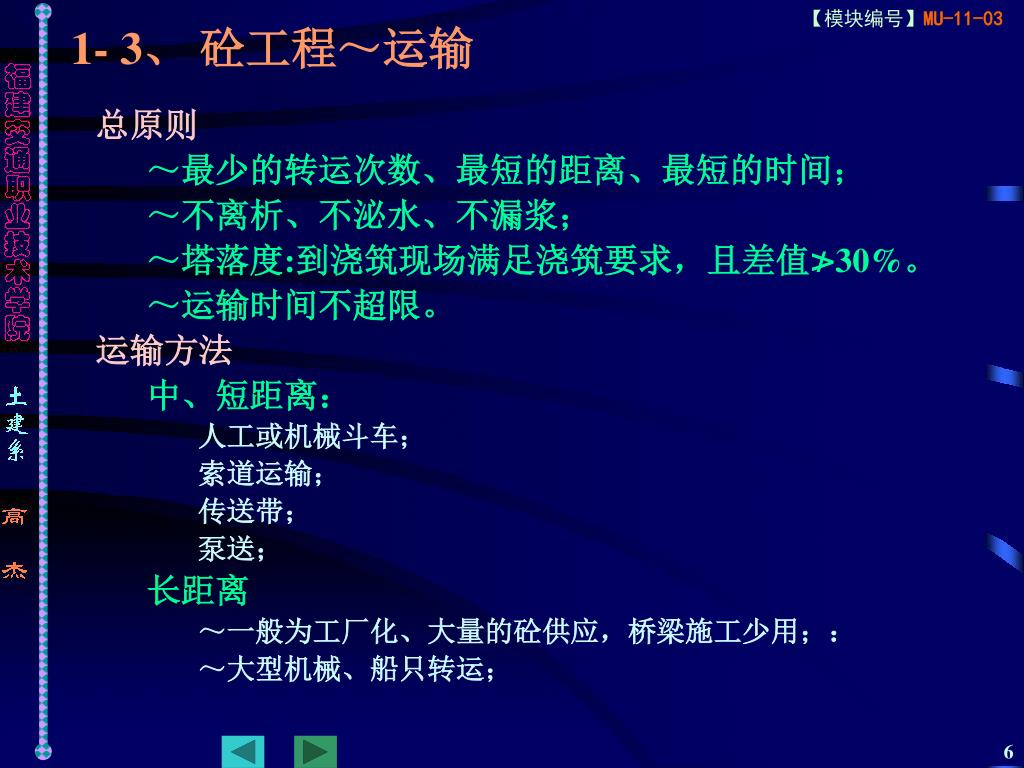

6. 1- 3、 砼工程～运输 • 总原则 ～最少的转运次数、最短的距离、最短的时间； ～不离析、不泌水、不漏浆； ～塔落度:到浇筑现场满足浇筑要求，且差值≯30%。 ～运输时间不超限。 • 运输方法 中、短距离： 人工或机械斗车； 索道运输； 传送带； 泵送； 长距离 ～一般为工厂化、大量的砼供应，桥梁施工少用；： ～大型机械、船只转运；

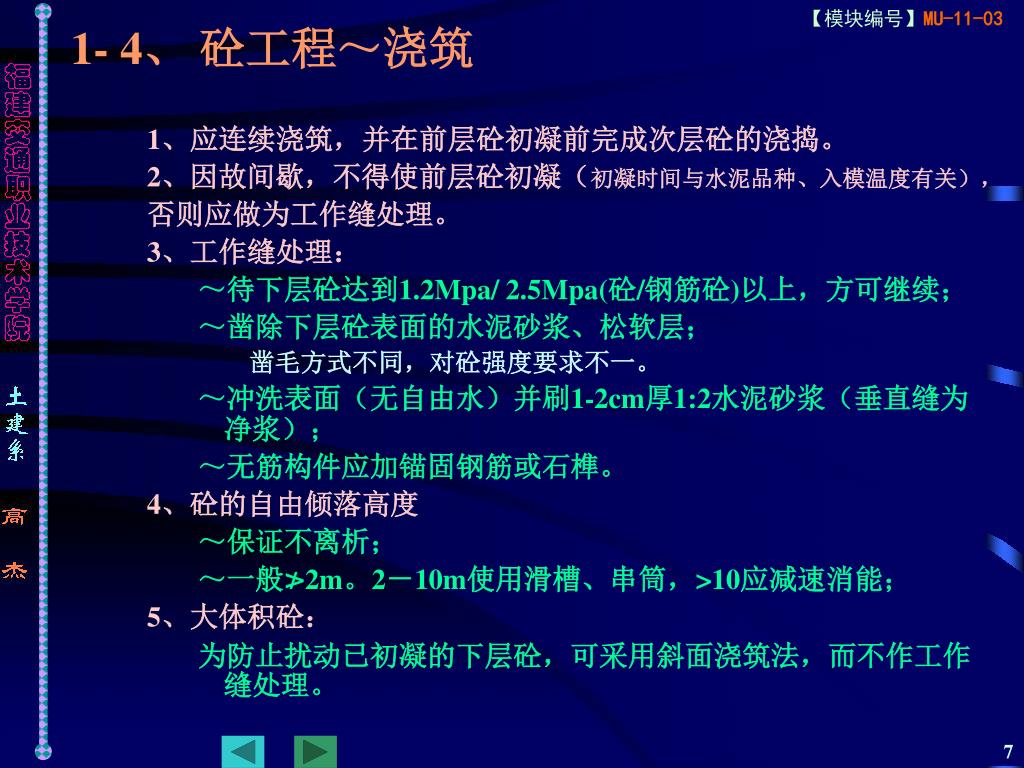

7. 1- 4、 砼工程～浇筑 • 1、应连续浇筑，并在前层砼初凝前完成次层砼的浇捣。 • 2、因故间歇，不得使前层砼初凝（初凝时间与水泥品种、入模温度有关）， • 否则应做为工作缝处理。 • 3、工作缝处理： ～待下层砼达到1.2Mpa/ 2.5Mpa(砼/钢筋砼)以上，方可继续； ～凿除下层砼表面的水泥砂浆、松软层； 凿毛方式不同，对砼强度要求不一。 ～冲洗表面（无自由水）并刷1-2cm厚1:2水泥砂浆（垂直缝为净浆）； ～无筋构件应加锚固钢筋或石榫。 • 4、砼的自由倾落高度 ～保证不离析； ～一般≯2m。2－10m使用滑槽、串筒，>10应减速消能； • 5、大体积砼： 为防止扰动已初凝的下层砼，可采用斜面浇筑法，而不作工作缝处理。

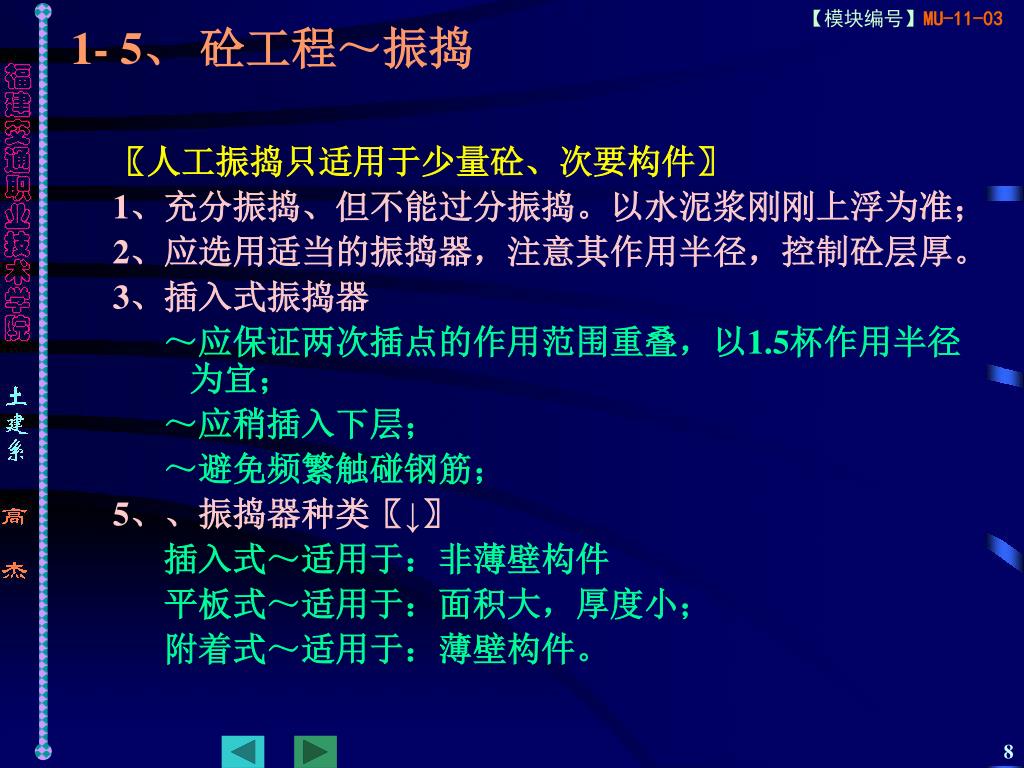

8. 1- 5、 砼工程～振捣 • 〖人工振捣只适用于少量砼、次要构件〗 • 1、充分振捣、但不能过分振捣。以水泥浆刚刚上浮为准； • 2、应选用适当的振捣器，注意其作用半径，控制砼层厚。 • 3、插入式振捣器 ～应保证两次插点的作用范围重叠，以1.5杯作用半径为宜； ～应稍插入下层； ～避免频繁触碰钢筋； • 5、、振捣器种类〖↓〗 插入式～适用于：非薄壁构件 平板式～适用于：面积大，厚度小； 附着式～适用于：薄壁构件。

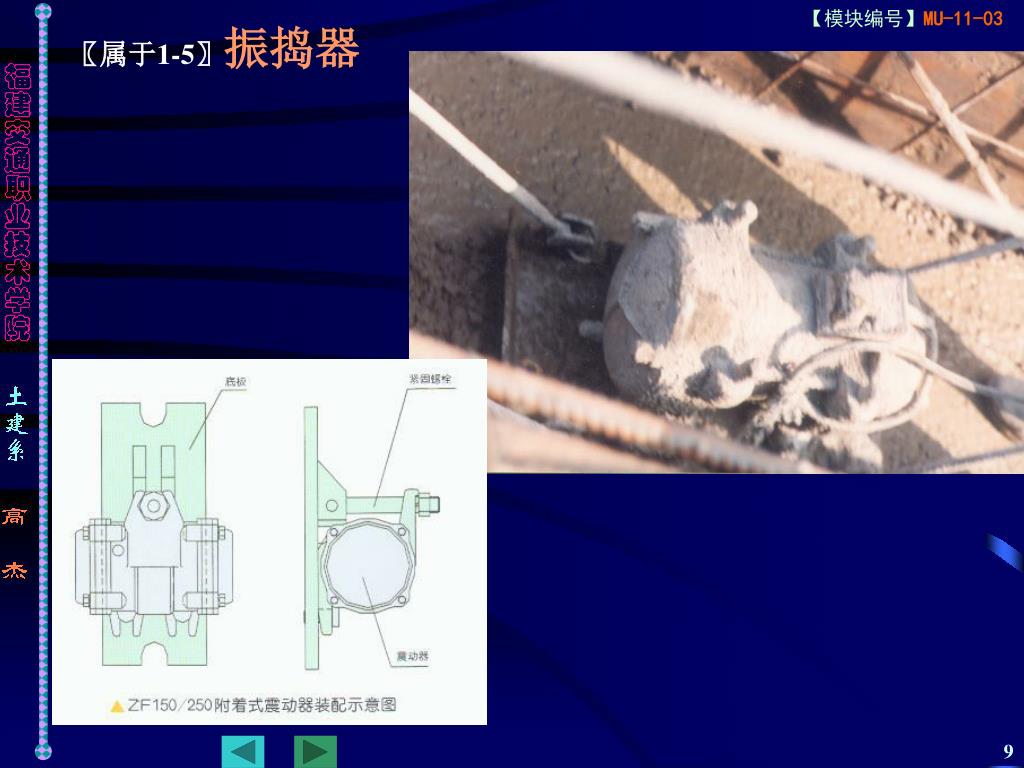

9. 〖属于1-5〗振捣器

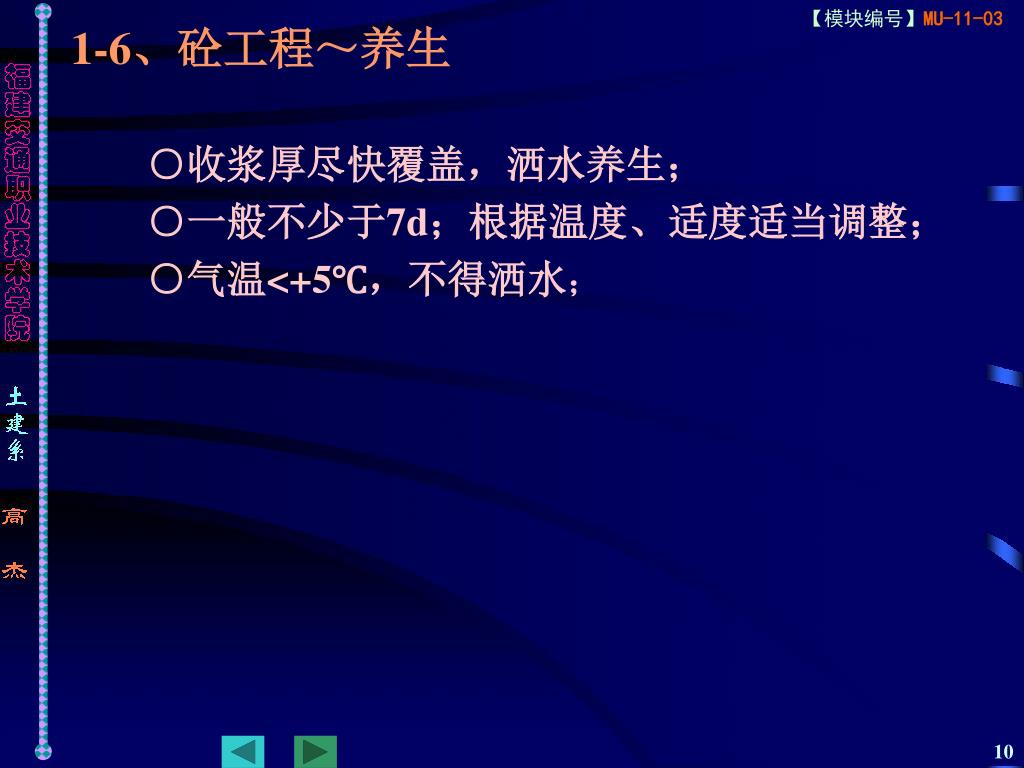

10. 1-6、砼工程～养生 • ○收浆厚尽快覆盖，洒水养生； • ○一般不少于7d；根据温度、适度适当调整； • ○气温<+5℃，不得洒水；

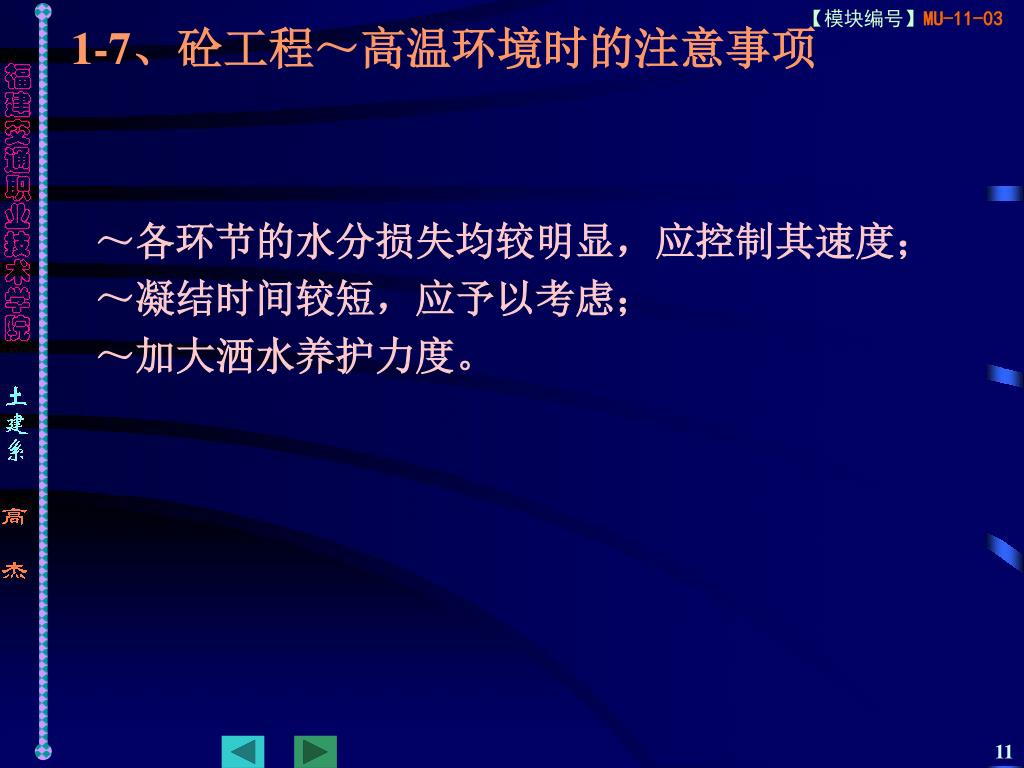

11. 1-7、砼工程～高温环境时的注意事项 • ～各环节的水分损失均较明显，应控制其速度； • ～凝结时间较短，应予以考虑； • ～加大洒水养护力度。

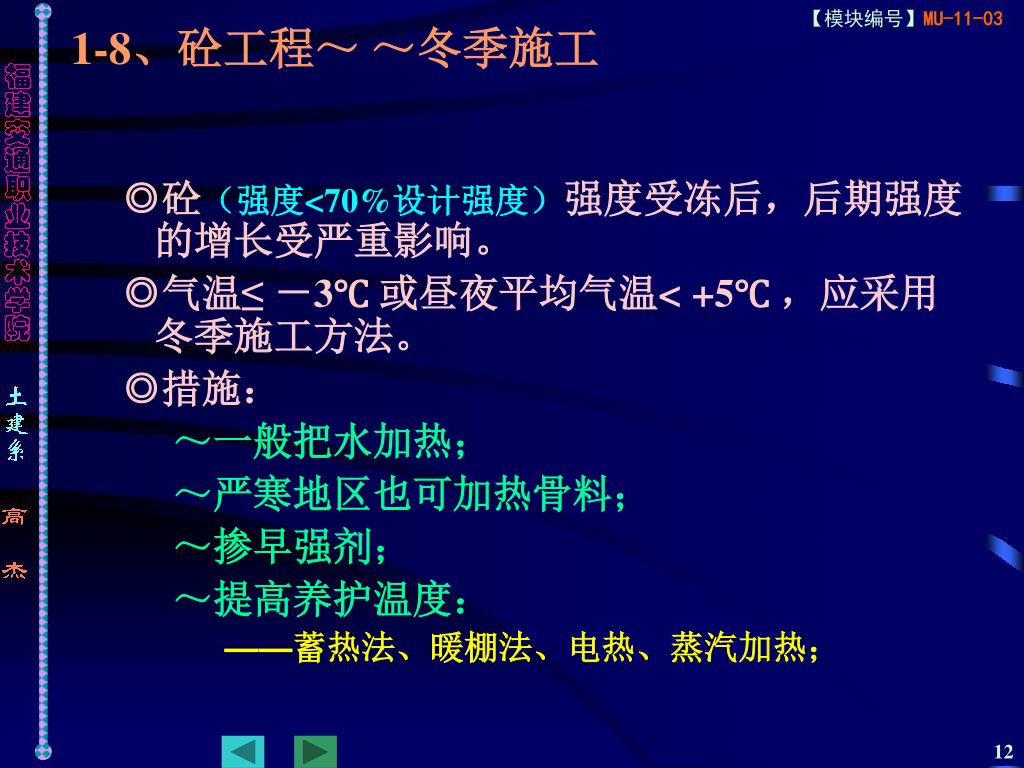

12. 1-8、砼工程～ ～冬季施工 • ◎砼（强度<70%设计强度）强度受冻后，后期强度的增长受严重影响。 • ◎气温≤ －3℃ 或昼夜平均气温< +5℃ ，应采用冬季施工方法。 • ◎措施： ～一般把水加热； ～严寒地区也可加热骨料； ～掺早强剂； ～提高养护温度： ——蓄热法、暖棚法、电热、蒸汽加热；

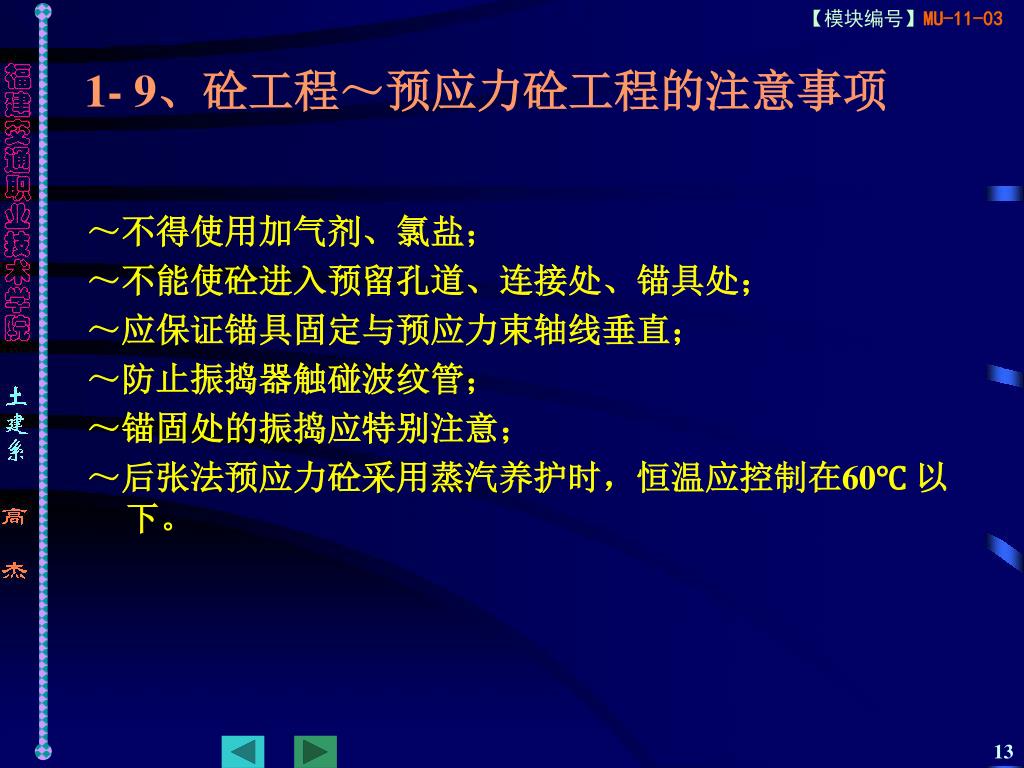

13. 1- 9、砼工程～预应力砼工程的注意事项 ～不得使用加气剂、氯盐； ～不能使砼进入预留孔道、连接处、锚具处； ～应保证锚具固定与预应力束轴线垂直； ～防止振捣器触碰波纹管； ～锚固处的振捣应特别注意； ～后张法预应力砼采用蒸汽养护时，恒温应控制在60℃ 以下。

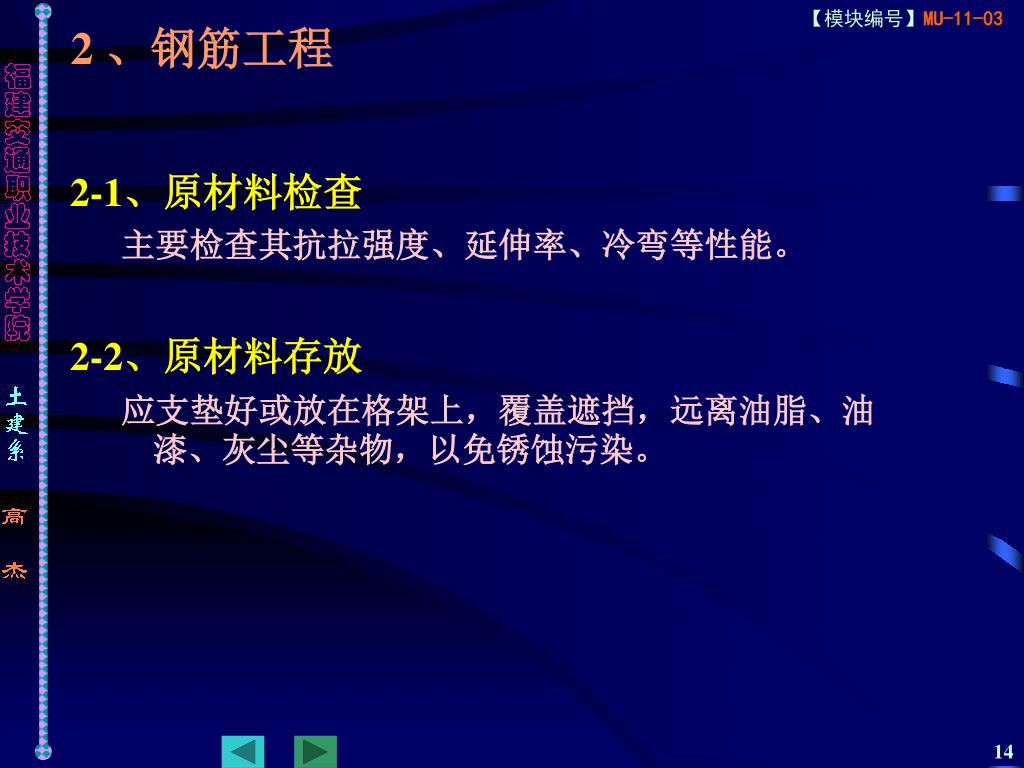

14. 2 、钢筋工程 2-1、原材料检查 • 主要检查其抗拉强度、延伸率、冷弯等性能。 2-2、原材料存放 • 应支垫好或放在格架上，覆盖遮挡，远离油脂、油漆、灰尘等杂物，以免锈蚀污染。

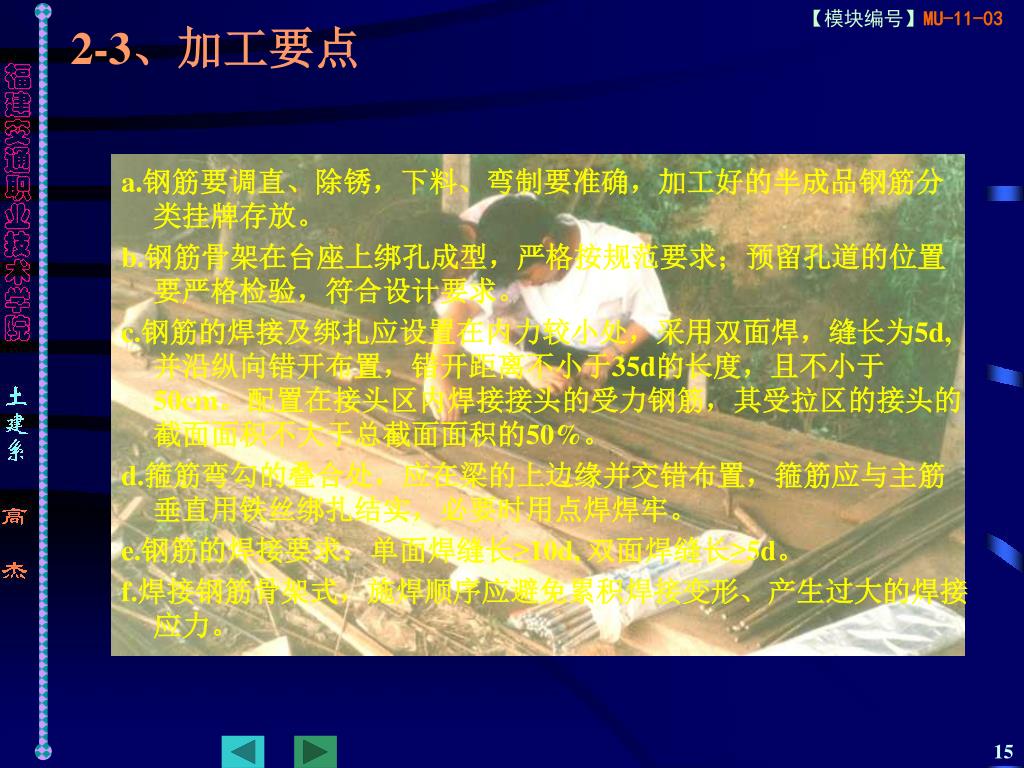

15. 2-3、加工要点 • a.钢筋要调直、除锈，下料、弯制要准确，加工好的半成品钢筋分类挂牌存放。 • b.钢筋骨架在台座上绑孔成型，严格按规范要求；预留孔道的位置要严格检验，符合设计要求。 • c.钢筋的焊接及绑扎应设置在内力较小处，采用双面焊，缝长为5d,并沿纵向错开布置，错开距离不小于35d的长度，且不小于50cm。配置在接头区内焊接接头的受力钢筋，其受拉区的接头的截面面积不大于总截面面积的50%。 • d.箍筋弯勾的叠合处，应在梁的上边缘并交错布置，箍筋应与主筋垂直用铁丝绑扎结实，必要时用点焊焊牢。 • e.钢筋的焊接要求：单面焊缝长≥10d, 双面焊缝长≥5d。 • f.焊接钢筋骨架式，施焊顺序应避免累积焊接变形、产生过大的焊接应力。

16. 2-4、钢筋工程监理要点 • ◎检查焊接工艺，外观要求能否达到，物理检验是否合格 • ◎旁站监督，抽样检验20%。 ～同批取样抗拉、延伸率、冷弯性能各取两根（共6根）。 ～若合格，则钢筋可用， ～若不合格，加倍取样，合格可用； 若不合格，则该批钢筋不得使用。

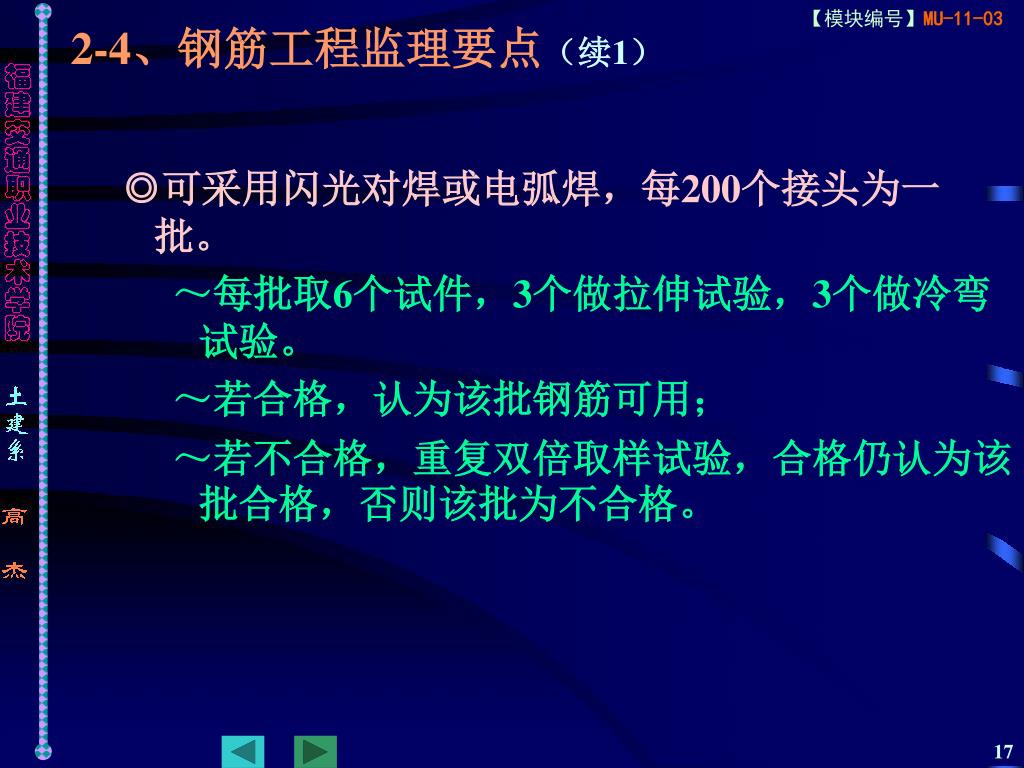

17. 2-4、钢筋工程监理要点（续1） • ◎可采用闪光对焊或电弧焊，每200个接头为一批。 ～每批取6个试件，3个做拉伸试验，3个做冷弯试验。 ～若合格，认为该批钢筋可用； ～若不合格，重复双倍取样试验，合格仍认为该批合格，否则该批为不合格。

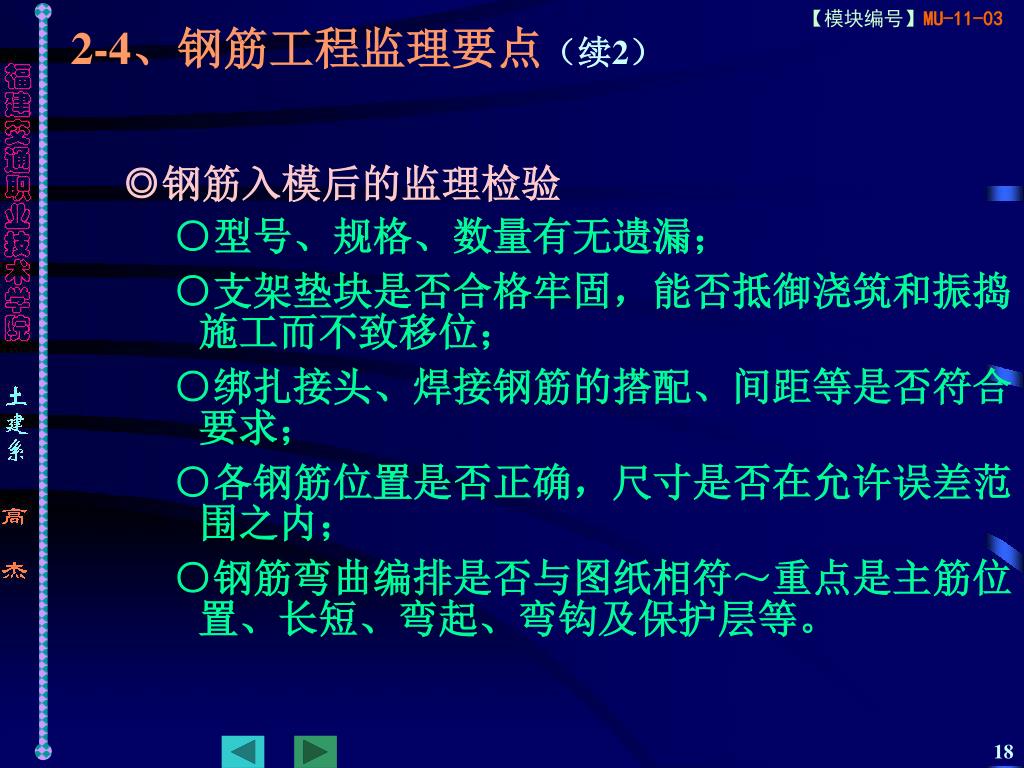

18. 2-4、钢筋工程监理要点（续2） • ◎钢筋入模后的监理检验 ○型号、规格、数量有无遗漏； ○支架垫块是否合格牢固，能否抵御浇筑和振捣施工而不致移位； ○绑扎接头、焊接钢筋的搭配、间距等是否符合要求； ○各钢筋位置是否正确，尺寸是否在允许误差范围之内； ○钢筋弯曲编排是否与图纸相符～重点是主筋位置、长短、弯起、弯钩及保护层等。
