สำนักงานก่อสร้าง 14

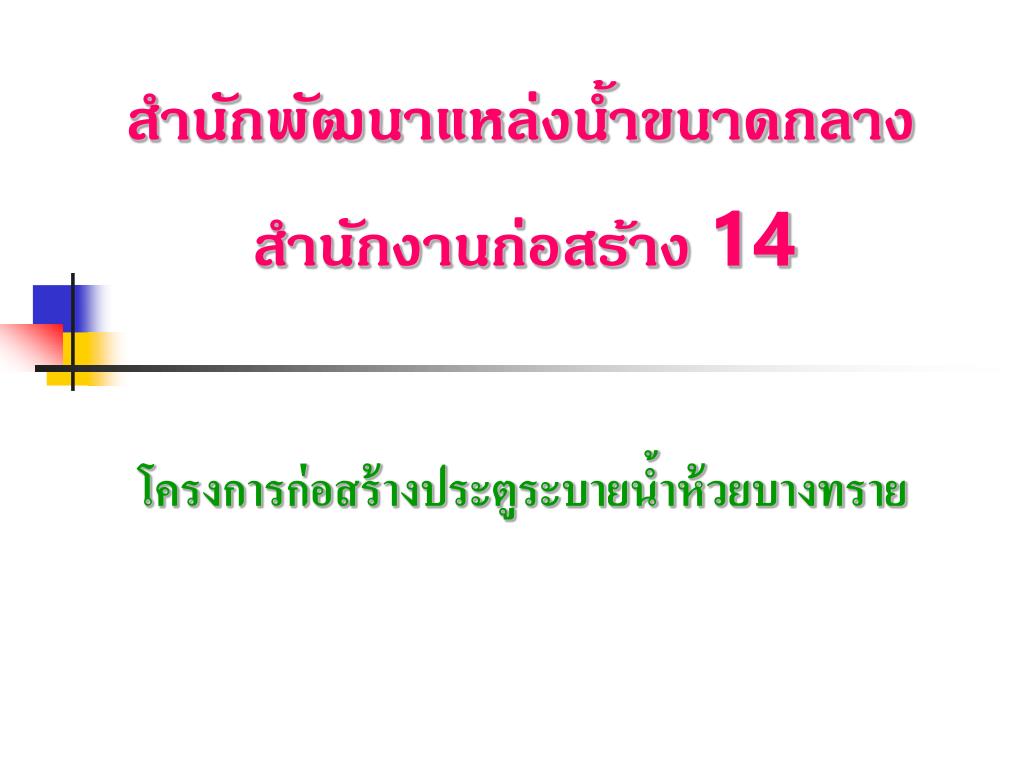

1. สำนักพัฒนาแหล่งน้ำขนาดกลางสำนักพัฒนาแหล่งน้ำขนาดกลาง สำนักงานก่อสร้าง 14 โครงการก่อสร้างประตูระบายน้ำห้วยบางทราย

2. รายละเอียดโครงการ

3. 1. โครงการก่อสร้าง ปตร. ห้วยบางทราย ความเป็นมาของโครงการ จากการที่รัฐบาลได้มีนโยบายมอบหมายให้กรมชลประทานได้ศึกษาโครงการ สร้าง ประตูระบายน้ำปิดกั้นปากลำน้ำต่างๆที่ไหลลงแม่น้ำโขง เพื่อบริหารจัดการน้ำอย่างสมบูรณ์แบบ ซึ่งทางกรมชลประทานได้จัดทำแผนงานสำหรับโครงการต่างๆแล้ว กรมชลประทาน ได้ตรวจสอบรายละเอียดในเบื้องต้นพบว่า เนื่องจากโครงการดังกล่าวอยู่ใกล้ปากแม่น้ำเหมาะสมที่จะเป็น ประตูระบายน้ำเพื่อป้องกันอุทกภัยจากแม่น้ำโขงในช่วงฤดูน้ำหลาก และเก็บกักน้ำไว้ใช้ในช่วงฤดูแล้ง ที่ตั้งโครงการ บ้านบางทราย ตำบลบางทรายใหญ่ อำเภอเมือง จังหวัดมุกดาหาร ตั้งอยู่พิกัด 48 QVD 710-391 ระวาง 5942 III ลำดับชุด L7018

4. ลักษณะโครงการและพื้นที่ชลประทานลักษณะโครงการและพื้นที่ชลประทาน สรุปลักษณะเค้าโครงโดยทั่วไปของโครงการ ประตูระบายน้ำห้วยบางทราย ได้ดังนี้ พิกัดตามแผนที่มาตราส่วน 1 : 50,000 48 QVD 710-391 ระวางหมายเลข 5942 – III (ลำดับชุด L7018) ประเภทโครงการ ประตูระบายน้ำ พื้นที่รับน้ำ 1,358.74 ตารางกิโลเมตร ความยาวลำน้ำ 113.97 กิโลเมตร ปริมาณน้ำฝนเฉลี่ยต่อปี 1,489.20 มิลลิเมตร ปริมาณน้ำไหลผ่านหัวงานเฉลี่ย 597,240,000 ลูกบาศก์เมตรต่อปี ปริมาณน้ำนองสูงสุดในรอบ 50 ปีประมาณ 580.38 ลูกบาศก์เมตรต่อวินาที พื้นที่ได้รับประโยชน์ฤดูฝน 3,000 ไร่ พื้นที่ได้รับประโยชน์ฤดูแล้ง 1,000 ไร่

5. อาคารหัวงาน โครงการ ประตูระบายน้ำห้วยบางทราย มีอาคารหัวงานเป็นประตูระบายน้ำ ประกอบด้วยลักษณะงานส่วนสำคัญดังนี้ ประตูระบายน้ำคอนกรีตเสริมเหล็กแบบบานตรง ช่องระบาย กว้าง12.00เมตร สูง 8.00 เมตร จำนวน5ช่อง ระดับหลังตอม่อ + 148.000 เมตร (ร.ส.ม.) ระดับธรณีบาน + 138.000 เมตร (ร.ส.ม.) ระดับเก็บกัก + 143.500 เมตร (ร.ส.ม.) ระดับสันบาน + 146.000เมตร (ร.ส.ม.) หมายเหตุ ระดับ (ร.ส.ม.)อ้างอิงจากแบบสำรวจ สร.3-มห./49 จาก สชป.7 ระบบส่งน้ำชลประทาน ระบบส่งน้ำ ครอบคลุมพื้นที่ชลประทาน 3,000 ไร่ แบ่งออกเป็น ฝั่งซ้ายประมาณ 1,500 ไร่ และฝั่งขวาประมาณ 1,500 ไร่ โดยการสร้างสถานีสูบน้ำทั้งสองฝั่ง

6. การประมาณราคาก่อสร้างและแผนงานก่อสร้างการประมาณราคาก่อสร้างและแผนงานก่อสร้าง ราคาก่อสร้างหัวงาน ประตูระบายน้ำห้วยบางทราย อาคารประกอบและการกระจายน้ำ คิดเป็นเงินรวมทั้งสิ้นประมาณ 350,000,000 บาท ระยะเวลาก่อสร้าง 3 ปี แผนการดำเนินงาน

7. การวิเคราะห์โครงการ • ใช้เป็นเป็นแหล่งเก็บกักน้ำและกระจายน้ำสำหรับการเกษตรช่วยเหลือพื้นที่ เพาะปลูก ของราษฎรในตำบลบาง ทรายใหญ่ อำเภอเมือง จังหวัดมุกดาหาร ประมาณ 3,000 ไร่ • ใช้เป็นแหล่งน้ำและกระจายน้ำสู่แหล่งชุมชนสำหรับช่วยเหลือ การอุปโภค – บริโภค ของราษฎรที่อาศัยอยู่ในเขตโครงการและพื้นที่ใกล้เคียง • ใช้เป็นแหล่งขยายพันธ์ปลาน้ำจืดมากขึ้น ซึ่งเหมือนเป็นอาหารโปรตีนอย่างดี และสามารถนำปลาที่จับได้ออกมาจำหน่ายสร้างรายได้อีกทางหนึ่งด้วย • ทำให้ที่ดินที่ได้รับผลประโยชน์โดยตรงจากโครงการมีราคาสูงขึ้น • ช่วยส่งเสริมรายได้ราคาการเกษตรลดปัญหาการอพยพแรงงาน เข้ากรุงเทพฯ และเขตเมือง ข้อสนับสนุนและผลกระทบต่อโครงการ • ข้อสนับสนุน เนื่องจากสภาพภูมิประเทศบริเวณห้วยบางทรายเป็นที่ราบ เมื่อสิ้นฤดูฝนน้ำในลำน้ำจะไหลลงสู่แม่น้ำโขงเกือบหมด เนื่องจากไม่มีอาคารปิดกั้นลำน้ำบริเวณปากแม่น้ำก่อนที่น้ำจะไหลลงแม่น้ำโขง ซึ่งเป็นปัญหาสำคัญที่ก่อให้เกิดปัญหาการขาดแคลนน้ำ เพื่อการอุปโภค – บริโภค และการเกษตรของราษฎร • อนึ่งการสร้างโครงการ ประตูระบายน้ำห้วยบางทราย จะสามารถบรรเทาปัญหาภัยแล้ง โดยการเก็บกักน้ำบางส่วนไว้ในลำห้วยและมีการสูบไปใช้ในพื้นที่การเกษตร • ปัญหาผลกระทบของโครงการ จาการตรวจสอบข้อมูลและแผนที่แสดงการจำแนกเขต การใช้ประโยชน์ที่ดินป่าไม้ บริเวณซึ่งเป็นหัวงาน ประตูระบายน้ำ ไม่อยู่ในเขตป่าใด ๆ ซึ่งต้องใช้พื้นที่ก่อสร้างประมาณ 100 ไร่

8. การประเมินผลการวิเคราะห์โครงการการประเมินผลการวิเคราะห์โครงการ • ผลการวิเคราะห์ความเหมาะสมทางด้านเศรษฐศาสตร์ของโครงการ เมื่อนำผลประโยชน์สุทธิที่เพิ่มขึ้นปีละ 31,618,000 บาท มาเปรียบเทียบกับค่าใช้จ่ายทั้งหมดตลอดอายุโครงการ 30 ปี ค่าบำรุงรักษาโครงการ ปีละ 5,520,000 บาท ผลประโยชน์สุทธิเพิ่มขึ้นปีละ 26,130,000 บาท อัตราผลตอบแทนโครงการทางเศรษฐศาสตร์ (EIRR) 6.55% อัตราส่วนผลประโยชน์ต่อต้นทุน (B/C Ratio) อัตราคิดลด 6 % 1.060 : 1 อัตราคิดลด 8 % 0.881 : 1

9. แผนที่ 1 :50,000 โครงการ จุดที่ตั้ง ปตร. ห้วยบางทราย พิกัด 48 QVD 709 – 388 ระวาง 5942 III

10. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

11. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

12. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

13. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

14. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

15. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

16. แบบร่างประตูระบายน้ำห้วยบางทรายแบบร่างประตูระบายน้ำห้วยบางทราย

17. แบบร่าง 3 มิติ ประตูระบายน้ำห้วยบางทราย

18. แบบร่าง 3 มิติ ประตูระบายน้ำห้วยบางทราย

19. แบบร่าง 3 มิติ ประตูระบายน้ำห้วยบางทราย

20. จบการนำเสนอ
