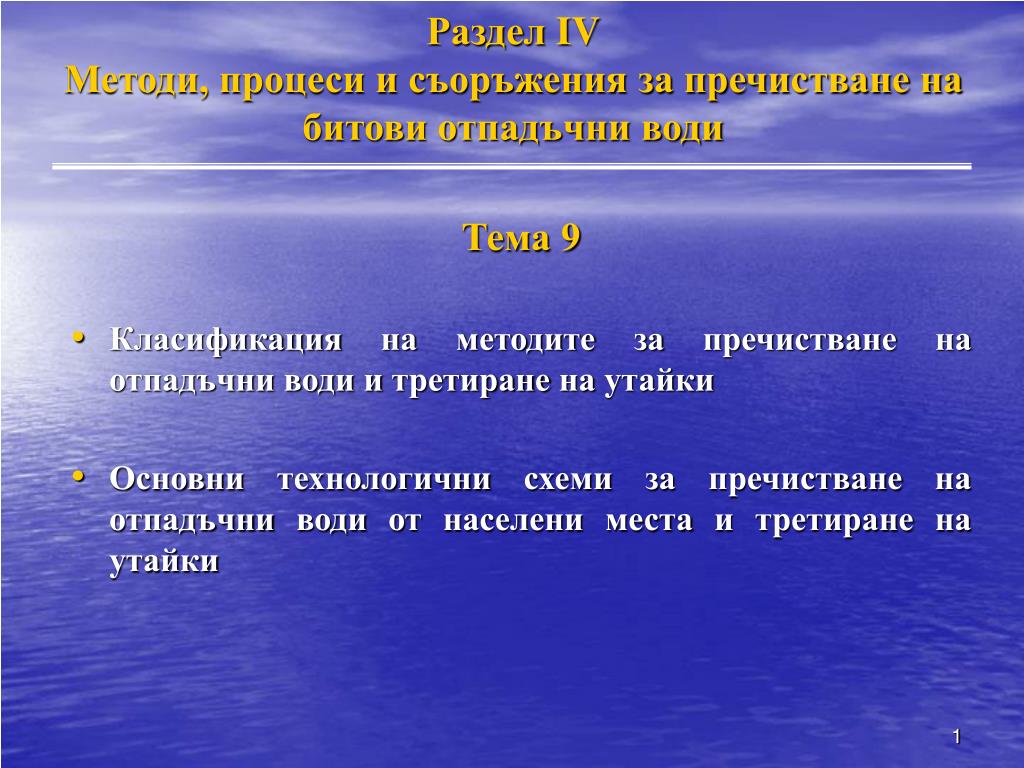

  1. Раздел IVМетоди, процеси и съоръжения за пречистване набитови отпадъчни води Тема 9 • Класификация на методите за пречистване на отпадъчни води и третиране на утайки • Основни технологични схеми за пречистване на отпадъчни води от населени места и третиране на утайки

  2. Раздел IV, Тема 9Методи, процеси и съоръжения за пречистване набитови отпадъчни води • Класификация на методите за пречистване на отпадъчни води и третиране на утайки • Физично (механично, първично) пречистване • Физико-химично пречистване • Химично пречистване • Биологично (вторично) пречистване • Допречистване (третично пречистване) • Обеззаразяване • Третиране на утайките

  3. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.1. Физично (механично, първично) пречистване • Предназначение: прилага се за отделяне на грубите суспендирани вещества • Основни процеси • Прецеждане • Утаяване • Филтруване

  4. Раздел IV, Тема 9 1.1. Физично (механично) пречистване 1.1.1. Основни процеси Прецеждане: • Основни съоръжения • Решетки • Сита

  5. Раздел IV, Тема 9 1.1. Физично (механично) пречистване 1.1.1. Основни процеси Утаяване: • Основни съоръжения • Пясъкозадържатели • Утаители • Мазнинозадържатели • Маслозадържатели • Нефтозадържатели • Смолоуловители

  6. Раздел IV, Тема 9 1.1. Физично (механично) пречистване 1.1.1. Основни процеси Филтруване: • Основни съоръжения • Микросита • Бавни пясъчни филтри

  7. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.2. Физико-химично пречистване • Предназначение:прилага се за отделяне на фино дисперсните суспендирани и колоидните вещества, както и на някои разтворени вещества от производствени отпадъчни води. • Основни процеси • Коагулация, флокулация • Флотация • Сорбция • Йонен обмен • Хиперфилтрация, обратна осмоза • Екстракция • Евапорация • Кристализация

  8. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Коагулация, флокулация: • Основни съоръжения • Смесители • Камери за реакция • Утаители • Стопанства за съхранение, приготвяне и дозиране на реагентните разтвори

  9. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Флотация: • Основни съоръжения • Флотатори • Компресорни (вакуумни) инсталации • Резервоари за уплътняване на пяната • Стопанства за съхранение, приготвяне и дозиране на реагентни разтвори

  10. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Сорбция: • Основни съоръжения • Сорбционни филтри (напорни, безнапорни) • Помпени инсталации и устройства • Стопанства за съхранение, приготвяне и дозиране на реагентни разтвори за регенерация на филтърния материал

  11. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Йонен обмен: • Основни съоръжения • Йонообменни филтри (напорни, безнапорни) • Помпени инсталации и устройства • Стопанства за съхранение, приготвяне и дозиране на реагентни разтвори за регенерация на филтърния материал

  12. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Хиперфилтрация (Р < 2 МРа): • Основни съоръжения • Батерии с мембранни пакети • Помпено-напорни устройства • Резервоари за сурова и пречистена отпадъчна вода Обратна осмоза (Р ≥ 2 МРа): • Основни съоръжения • Батерии с мембранни пакети • Помпено-напорни устройства • Резервоари за сурова и пречистена отпадъчна вода

  13. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Eкстракция: • Основни съоръжения • Екстракционни реактори (екстрактори) • Помпени инсталации и устройства • Съоръжения за съхранение, приготвяне и дозиране на реагентни разтвори за екстракция (екстрагенти) • Съоръжения за съхранение, приготвяне и дозиране на реагентни разтвори за регенерация на екстрагента

  14. Раздел IV, Тема 9 1.2. Физико-химично пречистване 1.2.1. Основни процеси Eвапорация: • Основни съоръжения • Евапорационни реактори (колони) • Парокотелно стопанство • Охладителни съоръжения

  15. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.3. Химично пречистване • Предназначение: прилага се за корекция на рН и за отстраняване на някои разтворени вещества от производствени отпадъчни води • Основни процеси • Химично окисление • Електрохимично окисление/въстановяване • Неутрализация

  16. Раздел IV, Тема 91.3. Химично пречистване 1.3.1. Основни процеси Химично окисление: • Основни съоръжения • Смесители • Химични реактори • Реагентни стопанства за съхранение, приготвяне и дозиране на разтвори

  17. Раздел IV, Тема 91.3. Химично пречистване Неутрализация: • Основни съоръжения • Смесители • Реагентни стопанства за съхранение, приготвяне и дозиране на киселини и/или основи

  18. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.4. Биологично (вторично) пречистване • Предназначение:прилага се за отстраняване на фино диспергирани, колоидни и разтворени биоразградими вещества от отпадъчни води • Основни процеси • Аеробно биохимично окисление • Анаеробно биохимично окисление (в естествени или изкуствени условия) • Безкислородно (anoxy) биохимично окисление (в естествени или изкуствени условия) • Биоакумулиране от макрофити(в естествени или изкуствени условия)

  19. Раздел IV, Тема 9 1.4. Биологично пречистване 1.4.1. Основни процеси Аеробно биохимично окисление: • Основни съоръжения • Със суспендирана биомаса - биобасейни • С прикрепена биомаса – (аеробни) биофилтри, биоконтактори • Филтрационни и напоителни полета • Биоезера – аеробни, факултативни

  20. Раздел IV, Тема 9 1.4. Биологично пречистване 1.4.1. Основни процеси Анаеробно биохимично окисление: • Основни съоръжения • Със суспендирана биомаса – анаеробни биореактори • С прикрепена биомаса – анаеробни биофилтри • Лагуни (със стратифицирана биомаса)

  21. Раздел IV, Тема 9 1.4. Биологично пречистване 1.4.1. Основни процеси Безкислородно (anoxy) биохимично окисление: • Основни съоръжения • Със суспендирана биомаса – безкислородни биореактори • С прикрепена биомаса – безкислородни биофилтри • Факултативни биоезера и лагуни

  22. Раздел IV, Тема 9 1.4. Биологично пречистване 1.4.1. Основни процеси Биоакумулиране от макрофити: • Основни съоръжения • Естествени влажни зони (wetlands) – с коренови водни растения • Изкуствени влажни зони (constructed wetlands) – с коренови водни растения • Биоезера със сини водорасли – със суспендирана биомаса

  23. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.5. Допречистване • Предназначение:доотстранванена суспендирани, колоидни и разтворени замърсители и свеждането им до пределно ниски концентрации в пречистените отпадъчни води. С това понятие обикновено се означават и методите за отстраняване на биогенните елементи азот и фосфор. Допречистването се нарича още “третично пречистване”. • Основни процеси • Филтруване • Филтриране • Коагулация • Биологични процеси – аеробни, анаеробни и безкислородни

  24. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.6. Обеззаразяване • Предназначение:прилага се за отстраняване на патогенни бактерии • Основни процеси • Химично окисление (Cl-, OCl-, O3) • Лъчево въздействие (UV, γ) • Термично третиране (пастьоризиране)

  25. Раздел IV, Тема 9 1.6. Обеззаразяване 1.6.1. Основни процеси Химично окисление: • Основни съоръжения • Смесители • Контактни резервоари • Реагентни стопанства за съхранение, приготвяне и дозиране на хлор и хлорни препарати • Озонаторни апарати и съоръжения

  26. Раздел IV, Тема 9 1.6. Обеззаразяване Лъчево въздействие: • Основни съоръжения • Изтточници на UV лъчи (UV лампи) • Изтточници на γ лъчи (радиоактивни изотопи) • Камери за облъчване • Спомагателно оборудване

  27. Раздел IV, Тема 9 1.6. Обеззаразяване Термично третиране (пастьоризиране): • Основни съоръжения • Термични камери (автоклави) • Парокотелно стопанство

  28. Раздел IV, Тема 91.Класификация на методите за пречистване на отпадъчни води и третиране на утайки 1.7. Третиране на утайките • Предназначение:прилага се за трансформиране на утайките, образувани в процесите на пречистване на отпадъчните води в продукти, които са безвредни за хората и околната среда, могат да се отстранят от ПСОВ с минимални разходи или да се оползотворят. • Основни процеси • Уплътняване • Стабилизиране • Обезводняване • Изсушаване • Изгаряне • Отстраняване от ПСОВ

  29. Раздел IV, Тема 91.7. Третиране на утайките 1.7.1. Основни процеси Уплътняване: • Предназначение – да редуцира обема на утайковата суспензия чрез отстраняване на основната част от свободната вода с минимални разходи • Основни съоръжения • Уплътнители • Механични сгъстители

  30. Раздел IV, Тема 91.7. Третиране на утайките 1.7.1. Основни процеси Oбезводняване: • Предназначение –да редуцира окончателно обема на утайковата дисперсна система, придавайки й консистенция на влажна пръст чрез отстраняване на останалата част от свободната вода, позволяващо отстраняването на утайките с обикновени товарни транспортни средства (камиони-самосвали) • Основни съоръжения • Изсушителни полета • Лагуни за обезводняване • Машини за обезводняване (механично обезводняване) – вакуумфилтри, филтърпреси, центрофуги • Реагентно стопанство за предварителна обработка (кондициониране) на утайките

  31. Раздел IV, Тема 91.7. Третиране на утайките 1.7.1. Основни процеси Изсушаване: • Предназначение –отстраняване на останалата част от свободната вода и основната част от адсорбционната вода с цел отстраняването на утайките от ПСОВ с минимални транспортни разходи или подготовката им за оползотворяване или следващо третиране чрез изгаряне. • Основни съоръжения • Изсушителни полета • Сушилни апарати и съоръжения

  32. Раздел IV, Тема 91.7. Третиране на утайките 1.7.1. Основни процеси Изгаряне: • Предназначение –отстраняване на органичните вещества с цел обезвреждане на утайките или подготовката им за оползотворяване или депониране. • Основни съоръжения • Пещи за изгаряне

  33. Раздел IV, Тема 91.7. Третиране на утайките 1.7.1. Основни процеси Отстраняване от ПСОВ: • Предназначение– регулярноосвобождаване на ПСОВ от утайките и включването им в естествения трансфер на веществата в природата по един икономичен, безопасен и екологосъобразен начин. • Основни съоръжения • Площадки за временно съхраняване на утайки в ПСОВ • Товаръчни и транспортни съоръжения в ПСОВ • Депа за утайки (или съвместно с твърди битови отпадъци) • Оползотворяване в селското стопанство (за наторяване) • Оползотворяване в горското стопанство (за хумус) • Оползотворяване за рекултивация на нарушени терени

  34. Раздел IV, Тема 92.Основни технологични схеми за пречистване на отпадъчни води от населени места и третиране на утайки 2.1. Общ преглед на технологичните схеми за пречистване на отпадъчни води • Обща (принципна) класическа технологична схема • Класическа технологична схема с първично (механично) пречистване • Класическа технологична схема с естествено биологично пречистване на напоителни и филтрационни полета • Класическа технологична схема с биологично пречистване с биофилтри • Класическа технологична схема с биологично пречистване с биобасейни • Технологични схеми с двустъпално биологично пречистване с биобасейни и биофилтри • Съвременни технологични схеми за биологично отстраняване на азот и фосфор • Съвременни технологични схеми за биологично отстранняване на азот и физико-химично отстраняване на фосфор

  35. Раздел IV, Тема 92.Основни технологични схеми за пречистване на отпадъчни води от населени места и третиране на утайки 2.2. Общ преглед на технологичните схеми за третиране на утайки • Стабилизиране • С анаеробни стабилизатори (метантанкове, открити изгниватели, двуетажни утаители) • С аеробни стабилизатори • С анаеробни стабилизатори за първичните утайки и с аеробни стабилизатори за излишните активни утайки (комбинирана схема) • Обезводняване • На изсушителни полета • Механично обезводняване (с вакуумфилтри, филтърпреси и центрофуги)

  36. I II III Първичен утаител Биореактор Вторичен утаител Решетки Пясъко- задържател Обеззаразяване IV Уплътняване на втор. ут. утайки Обезводняване на пясъка Стабилизиране на утайките Обезводняване на утайките Принципна технологична схема I – Механично стъпало II – Биологично стъпало III – Блок обеззаразяване IV – Блок третиране на утайките

  37. Технологична схема 2: ПСОВ с напоителни полета

  38. Технологична схема 1: ПСОВ само с механично стъпало

  39. Технологична схема 3: ПСОВ с биофилтри и открити изгниватели

  40. Технологична схема 4: ПСОВ с биобасейни и метантанкове

  41. Технологична схема 5: ПСОВ сбиобасейни и разделна стабилизация

  42. Технологична схема 6: ПСОВ с двуетажни утаители

  43. Технологична схема 7: ПСОВ с биобасейни с продължителна аерация

  44. Технологична схема 8: ПСОВ от промишлени предприятия

  45. Технологична схема 9: Двустъпални ПСОВ с биобасейни и биофилтри

  46. Рециркулация на NO3- Аеробен биореактор Анаеробен биореактор Безкислороден биореактор Вторичен утаител Рециркулацияна активни утайки Технологична схема 10: Биологично стъпало на ПСОВ с едновременно биологично отстраняване на азот и фосфор

  47. Рециркулация на NO3- Al2(SO4)3 Аеробен биореактор Безкислороден биореактор Вторичен утаител Рециркулация на активни утайки Технологична схема 11: Биологично стъпало на ПСОВ с биологично отстраняване на азот и физико-химично отстраняване на фосфор
