  1. 지능형 사진정보 관리시스템 기술 소개 2010. 02. 03 (주)지티에스이엔씨건축사사무소 GTS Engineering & Consulting Co.,Ltd. 기술연구소

  2. 기술 소개 기술의 활용성 기술 개발 과제 기술 개발 전략

  3. Prologue Prologue 기술 개요 이 기술은 사진의 벡터촬영정보와 BIM을 활용하여 촬영된 사진이 “누가”, “언제”, “어디서”, “무엇을”, “어떻게”, “왜” 찍었는가? 에 대한 정보를 자동으로 생성하고 활용하는 방법에 대한 기술입니다. 개발배경 건설현장에서 촬영되는 시공기록을 담은 수 많은 사진들이 효율적으로 관리되지 못하고 있었으며, 사진정보만으로 상호 커뮤니케이션에 어려움이 많았다. 3

  4. 내가 그때 찍은 그 사진이 어떤 것인지? 방위 위치 중요한 시공기록을 사진으로 남겨야지! 이미지+벡터촬영정보 GTS E&C BIM 무선통신 PMIS서버 개선 내가 찍은 그 사진 쉽게 찾는 방법 [사진검색하기] 누가/언제/어디서/ 무엇을/어떻게/왜 시간 수평수직 거리 3D 모델선택 기존 화면출력 4

  5. 01. 기술 소개

  6. 그때 내가 찍은 그 사진이 어떤 것인지?그때 그때 기록해 둘 껄 중요한 시공기록을 사진으로 남겨야지! GTS E&C 1.1 개발배경 – 현장 사진 관리의 어려움 01. 기술 소개 촬영정보 6

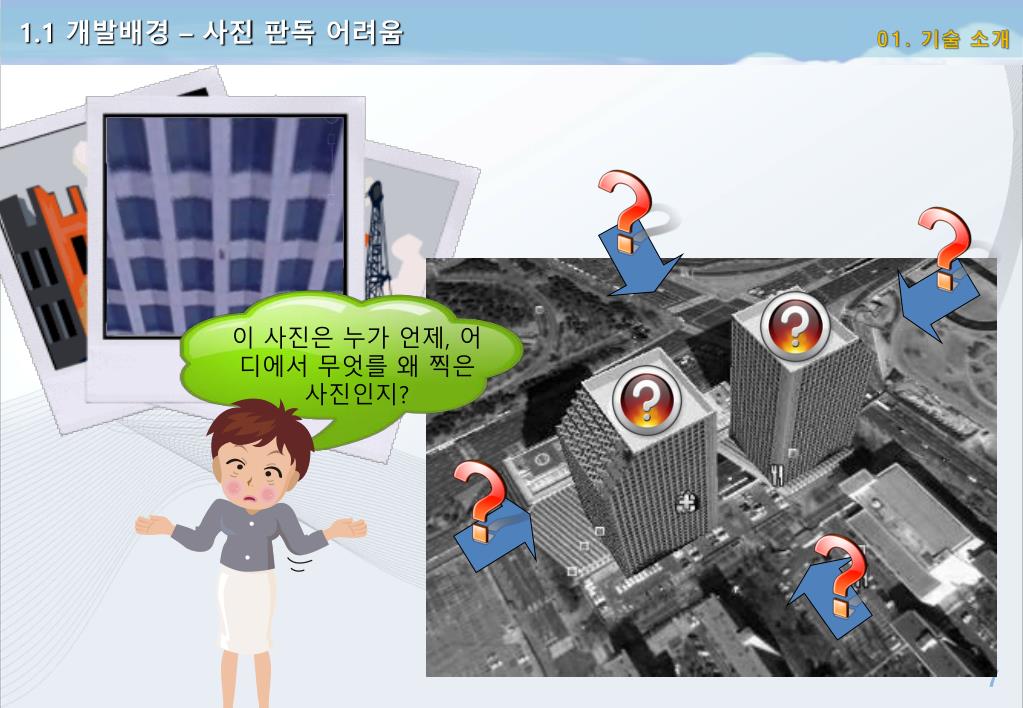

  7. 1.1 개발배경 – 사진 판독 어려움 01. 기술 소개 이 사진은 누가 언제, 어디에서 무엇를 왜 찍은 사진인지? 7

  8. 1.1 개발배경 – 사진 검색의 어려움 01. 기술 소개 JM건설 8

  9. 1.1 개발배경 – 유지보수의 어려움 01. 기술 소개 죄송합니다!! 도면과 달라서~ 9

  10. 어디를 찍은 사진인지 알 수가 없네 PMIS 1.1 개발배경 – 커뮤니케이션의 어려움 01. 기술 소개 촬영 촬영정보 사진입력 사진전송 사진전송 서버 10

  11. 1.1 개발배경 – 사진 정보 기록의 어려움 01. 기술 소개 6하 원칙(5W1H) 누가, 언제, 어디서, 무엇을, 어떻게, 왜 이 사진은 김기사가 2010년 1월 15일 오후 2시 20분xyz지점에서 3층 3번째 창문을 북위30도 방향으로 20mm렌즈로 수평각 0도, 수직각 20도 촬영자세로 창틀 설치 작업을 기록하기 위한 사진입니다 6하 원칙(5W1H) 누가, 언제, 어디서, 무엇을, 어떻게, 왜 11

  12. 아~ 쉽다 PMIS PMIS PMIS PMIS PMIS 1.1 개발배경- 방대한 사진정보 전산화 어려움 01. 기술 소개 +6하원칙 검색 전산화 서버 이 사진은 김기사가 2010년 1월 15일 오후 2시 20분xyz지점에서 3층 3번째 창문을 북위30도 방향으로 20mm렌즈로 수평각 0도, 수직각 20도 촬영자세로 창틀 설치 작업을 기록하기 위한 사진입니다 사진+촬영정보(6하 원칙) 전송 12

  13. PMIS 1.2 솔루션 – 기술개발의 목적 01. 기술 소개 그러면 어떻게 사진관리를 할 것인가? 돈, 시간, 노력 절감 필요 13

  14. 1.2 솔루션 – 시스템 개념 01. 기술 소개 지능형 사진 정보 관리 시스템 벡터정보생성장치 벡터영상촬영장치 BIM 14

  15. *.gts 1.2 솔루션 – 벡터촬영정보의 개념 01. 기술 소개 벡터정보 거리측정기 수평수직기울기센서 위치센서(GPS) 방위센서 벡터촬영정보 벡터정보생성장치 디지털카메라 촬영정보 촬영시간 촬영화각 촬영장치이름 이미지 15

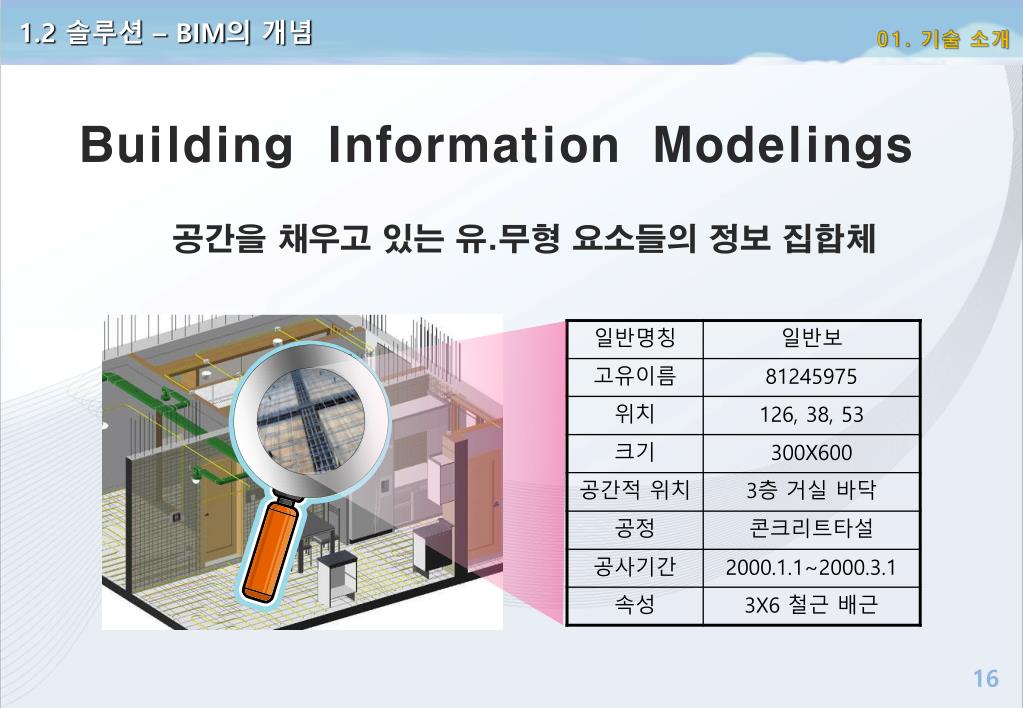

  16. 1.2 솔루션 – BIM의 개념 01. 기술 소개 Building Information Modelings 공간을 채우고 있는 유.무형 요소들의 정보 집합체 16

  17. *.gts 1.2 솔루션 – 정보처리의 개념 01. 기술 소개 이미지 정보 벡터영상정보 BIM 사진에 무엇이 촬영되었는지 판단가능 (피사체의 고유이름 추출) 17

  18. .gts .gts 1.2 솔루션 – 피사체 고유이름 추출 개념 01. 기술 소개 BIM에서 촬영된모델이름추출(ID)80715=계단 BIM 모델에 가상카메라 설치 18

  19. 1.2 솔루션 – 사진 정보 관리 개념 01. 기술 소개 사진 출력(예: 계단) 0001 계단 검색어 입력(예: 계단) 19

  20. 1.2 솔루션 - 정보 관리의 새로운 패러다임1 01. 기술 소개 : 이 사진은 3층 보의 배근을 기록~ 이 사진은 3층 보의 배근을 기록~ 지능형사진정보관리시스템 .gts BIM 건축에 대한 지식과 경험이 없어도 사진판독 가능!! 20

  21. .gts ㈜코스펙정보 기술연구소 소장김구택입니다. 1.2 솔루션 - 이론 검증 01. 기술 소개 벡터촬영정보생성 측량 피사체(촬영대상) 고유이름추출성공 정보입력 BIM 데이터 입력 BIM 설계 설치 프로그램개발 21

  22. 1.2 솔루션 – 이론 검증용 프로그램 시연 01. 기술 소개 피사체 고유이름 현장사진 벡터촬영정보 가상카메라정보 가상카메라사진 피사체 속성정보 22

  23. 02. 기술의 활용성

  24. 2.1 기술의 활용성- 건축분야 현장사진관리의 자동화 실시간 원격 모니터링 건축물 시공 단계에 대한 시공 증빙자료 관리 BIM 모델과 연동되는 이미지 검색 건축물 유지보수관리 시 구성 요소별 사진 검색 3D 카메라활용으로 시공오류 자동 검색 24

  25. 2.2 기술의 활용성 – 인터넷 및 오락 분야 피사체 이미지 검색 서비스 구글어스 연동 및 네비게이션 활용 실사이미지 가상공간구축 3D 입체 모델 생성 5D 다시점 영화 제작 미디어 위치정보 매쉬업 서비스 25

  26. 03. 기술 개발 과제 • 하 드 웨 어: 벡터 촬영정보 생성장치 • 소프트웨어: 지능형 사진 관리 프로그램

  27. 3.1 하드웨어: 벡터정보 생성장치 03. 기술 개발 과제 거리측정기 수평수직기울기센서 위치센서(GPS) 방위센서 벡터정보생성장치 3D내장형 외장형 내장형 27

  28. 3.2 소프트웨어: 지능형 사진관리 전문프로그램 개발 03. 기술 개발 과제 28

  29. 04. 기술 개발 전략

  30. 4.1 시장 분석 04. 기술 개발 전략 • 건설현장의 모든 관계자를 고객으로 설정 가능 • 발주자와시설물 유지보수 업체가 주 고객층 형성 • 신문기자 및 사실을 전달하는 직종에 활용가능 • 향후 인터넷정보로 활용 시 일반인까지 확장 주 고객층 • BIM 시장과 같이 발전할 것으로 예상 • 단순 3차원 시설물 구축과 연계한 영업 가능 • 인터넷 서비스와 촬영정보 포함 디지털카메라 • 대중화 시 파급력이 클 것으로 예상 시장규모 및 잠재력 • 기술적 경쟁은 활발하나 시장은 형성되지 못함 • 건설 및 BIM 분야에서는 아직 논의 되고 있지 못함 • 특허권 확보로 경쟁업체 진입 제한 가능 • 기술제안서에 적용하여 CM수주에 도움 경쟁업체 30

  31. 4.2 기술개발 전략 04. 기술 개발 전략 • 기존 디지털 카메라에 부착하여 사용할 수 있는 • 외장형 장치로 개발하여 개발 비용 절감 및 기존 • 카메라와의 호환성 높임 • 전문장비로 편리성을 갖추고 고가 판매 하드웨어 • 사용자의 거부감이 없도록 최대한 쉬운 사용성 • 장치의 오차와 오류를 감안하여 개발 • 시범 테스트 후 전문 프로그램으로 개발 소프트 웨어 • 시제품 개발 후 인터넷 서비스 회사와의 제휴 • 또는 투자를 통하여 사업적 역량 증대시킴 • - 지도 서비스 및 신문사 및 언론사와의 제휴 인터넷 서비스 31

  32. 질의 응답
