Mapping UML to Code

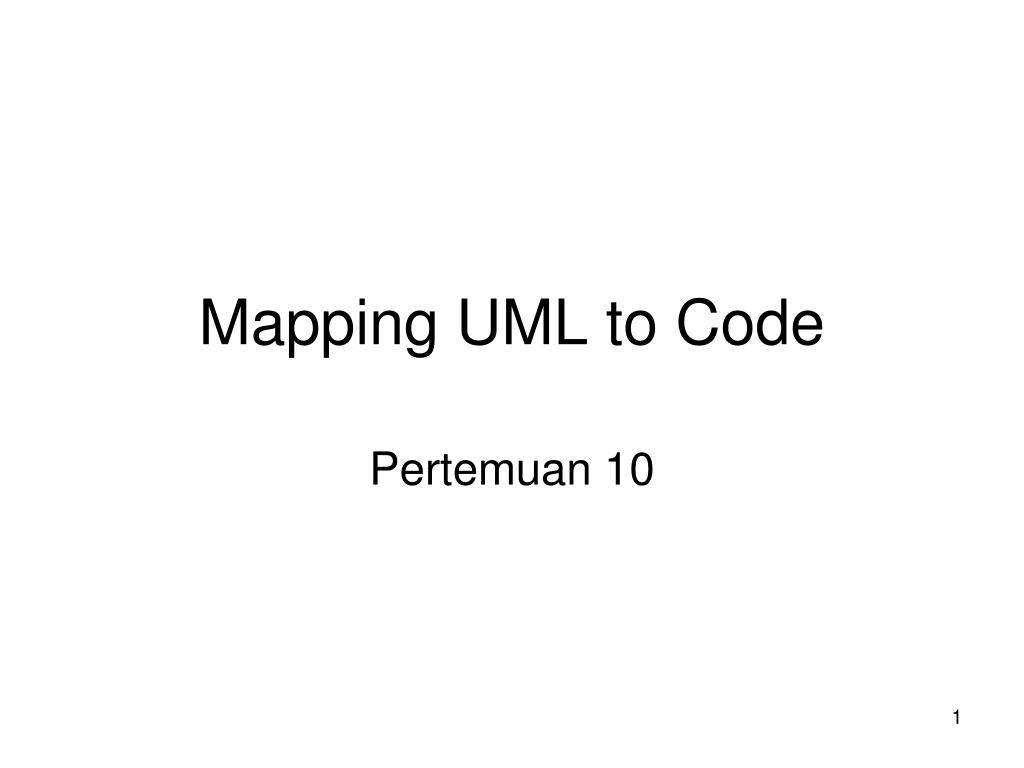

1. Mapping UML to Code Pertemuan 10

2. Implementation Model • Forward Engineering • Reverse Engineering • Round-Trip Engineering

3. Generate Forward Engineering • Forward engineering means the generation of code from UML diagrams • Many of the tools can only do the static models: • They can generate class diagrams from code, but can't generate interaction diagrams. • For forward engineering, they can generate the basic (e.g., Java) class definition from a class diagram, but not the method bodies from interaction diagrams. • Demo

4. Re-Engineer Reverse Engineering • Reverse engineering means generation of UML diagrams from code • Demo

5. Round-Trip Engineering • Round-trip engineering closes the loop • the tool supports generation in either direction and can synchronize between UML diagrams and code, ideally automatically and immediately as either is changed. • Demo

6. Mapping Designs to Code • Creating Class Definitions from Class Diagram • Creating Methods from Interaction Diagrams • Collection Classes in Code

7. Creating Class Definitions from Class Diagram • Defining a Class with Method Signatures and Attributes

8. Creating Methods from Interaction Diagrams

9. Collection Classes in Code

10. Class Diagram Skeleton dari kelas diagram yang direpresentasikan pada kode program class Kucing { private String nama; private int umur; private String jenis; //accsesor method public void lari(int kecepatan){ System.out.print(“berlari ”+kecepatam+” km/jam”); } publicvoid mengeong(){ System.out.print(“meooong...”); } //method lainnya... }

12. Type of Relation • Asosiasi • Agregasi • Komposisi • Generalisasi / Spesialiasi

13. Asosiasi

14. Asosiasi public class Tiket { private String kendaraan; public void setKendaraan(String kendaraan){ this.kendaraan = kendaraan; } public String getKendaraan(){ return kendaraan; } } public class Kendaraan{ private String plat public Kendaraan(String kendaraan){ this.plat= kendaraan; } public String getPlat(){ return plat; } } public class Testing public static void main(String[] args){ Kendaraan kendaraan= new Kendaraan(“D1234XY”); Tiket tiket = new Tiket(); tiket.setKendaraan(kendaraan.getPlat()); System.out.print(tiket.getKendaraan()); } }

15. Agregasi

16. Agregasi public class Tiket { private Kendaraan kendaraan; public void setKendaraan(Kendaraan kendaraan){ this.kendaraan = kendaraan; } public Kendaraan getKendaraan(){ return kendaraan; } } public class Kendaraan{ private String plat; public Kendaraan(String kendaraan){ this.plat = kendaraan; } public String getPlat(){ return plat; } } public class Testing public static void main(String[] args){ Kendaraan kendaraan= new Kendaraan(“D1234XY”); Tiket tiket = new Tiket(); tiket.setKendaraan(kendaraan); System.out.print(tiket.getKendaraan().getPlat()); } }

17. Agregasi public class Tiket { private Kendaraan kendaraan; public void setKendaraan(Kendaraan kendaraan){ this.kendaraan = new Kendaraan(kendaraan.getPlat()); } public Kendaraan getKendaraan(){ return kendaraan; } } public class Kendaraan{ private String plat public Kendaraan(String kendaraan){ this.plat = kendaraan; } public String getPlat(){ return plat; } } public class Testing public static void main(String[] args){ Kendaraan kendaraan= new Kendaraan(“D1234XY”); Tiket tiket = new Tiket(); tiket.setKendaraan(kendaraan); System.out.print(tiket.getKendaraan().getPlat()); } }

18. Komposisi

19. Komposisi public class Tiket { private Kendaraan kendaraan; public void setKendaraan(Kendaraan kendaraan){ this.kendaraan = kendaraan; } public Kendaraan getKendaraan(){ return kendaraan; } } public class Kendaraan{ private String plat public Kendaraan(String kendaraan){ this.plat = kendaraan; } public String getPlat(){ return plat; } } public class Testing public static void main(String[] args){ Tiket tiket = new Tiket(); tiket.setKendaraan(new Kendaraan(“D1234XY”)); System.out.print(tiket.getKendaraan().getPlat()); } }

20. Inheritance Pewarisan (inheritance) pada dasarnya mengijinkan objek dari suatu kelas untuk mengakses data & fungsi yang termuat dalam kelas lebih dahulu terdefinisi tanpa harus mendefinisikan ulang

21. Inheritance Skeleton dari kelas diagram yang direpresentasikan pada kode program

22. Class Diagram Skeleton dari kelas diagram yang direpresentasikan pada kode program class Rumahan extends Kucing { private String majikan //accsesor method public void mintaDibelai(){ System.out.print(“mendengkur...”); } public void mengeong(){ System.out.print(“miauuuw...”); } // method lainnya }

23. Referensi: Java™ Design: Objects, UML, and Process By Kirk Knoernschild, Addison Wesley Rekayasa Sistem Berorientasi Objek Bambang Hariyanto, Informatika Bandung

24. Tugas Kelompok Ketentuan: • Pembuatan pemodelan dengan diagram UML • Gunakan Rational Rose untuk visualisasi model • Kelompok maksimal 5 orang • Dipresentasikan mulai pertemuan tanggal 7 (kelas pagi) atau 8 (kelas malam) desember 2010 • Topik seperti di bawah ini. (optional) • Silakan di customize/disesuaikan • Gunakan dokumentasi tambahan • Terbuka untuk topik lainnya

25. Pilihan topik 1. sistem manajemen Kursus • anda ditugaskan oleh sebuah lembaga kursus komputer untuk membangun desain sistem pada tempat kursus komputer tersebut. • angap saja anda beri nama proyek tersebut adalah sistem manajemen kursus. kursus ini menawarkan studi kursus komputer, software dan aplikasi software. setiap kursus terdiri dari satu topik. Instruktor bertugas sebagai pengajar kursus dengan bidang yang spesifik dan sesuai bidangnya. lembaga ini menegeluarkan kalender kursus yang berbeda setiap tahun. administrator kursus bertugas mengatur dan mengelola program termasuk materi kursus, program instruktur, menetapkan jadwal kursus. lembaga ini berencana menggunakan SMK (sistem manajemen Kursus) agar dapat mengelola lembaga ini dengan lebih baik. peserta kursus juga dapat mengikuti lebih dari satu kursus asal mereka tidak bentrok jadwalnya.

26. 2. butik pakaian batik • pada toko ini ingin dilakukan otomatisasi sistem agar butik ini dapat dikelola dengan baik dan efisien. Hal-hal yang perlu dikelola adalah pelanggan, data barang, serta transaksi yang terjadi pada butik. butik ini bukan butik online jadi pelanggan yang akan beli tidak bertransaksi melalui internet. Tetapi pelanggan dapat meminta dikirimkan barang lewat pos setelah membayar biaya. Butik ini hanya menjual pakaian batik saja tetapi mempunyai berbagai varian diantaranya kemeja batik, kebaya, pakaian kerja serta pesanan khusus. Pemilik sekaligus pengelola yang menjalankan kegiatan di butik ini. dia bertugas menerima tamu/pelanggan, menawarkan barang, serta memberi penjelasan berkenaan dengan produk yang ada. Adik dari pemilik ini sebagai kasir yang menerima uang pembayaran dalam transaksi. serta mencatat data pelanggan kalau2 ingin dikirimkan ke suatu alamat tertentu. oo ya. lewat katalog yang ada pembeli juga dapat pesan melalui telephon dan memberikan kode dalam katalog yg berisi data produk.

27. 3. Airline reservation system • suatu perusahaan penerbangan ingin mengembangkan sistem yang ada diperusahaannya agar semakin efisien. Perusahaan tersebut ingin mengembangkan sistem reservasi/booking nya. Demi kelancaran pengembangan maka perusahaan memberikan deskripsi singkat. sistem tersebut mempermudah pelanggan untuk login dan memesan tiket secara online. pelanggan dapat memilih penerbangan dan merubah penerbangan bila diin ginkan. sistem meminta data/account pelanggan dan perjalanan penerbangan dari database pelanggan. system dapat menampilkan transaksi ketika transaksi selesai dilakukan. buatlah modelnya serta alternatif bila memungkinkan. misalny bila tidak ada penerbangan maka pelanggan akan pindah ke perusahaan lainnya dsb.

28. 4. sistem parkir di Mall City deskripsi silakan ditentukan 5. Sistem Manajemen Klinik Kesehatan deskripsi silakan ditentukan
