HDX7000 终端培训

1. HDX7000终端培训

2. 高清接口简介 高清接口简介 1 HDX 7000系统介绍及安装 2 HDX 7000的初始化配置 3 HDX 7000的基础配置 4 HDX 7000的高级配置 5 HDX 7000的诊断功能 6 注意事项 7

3. HDCI 色差分量 DVI-D DVI-I 高清接口简介 • 满足需求的高清接口： • 高清色差分量：能够远距离传输高清信号，最大传输距离80米，是会议室布线的首选。 • DVI:数字高清接口，效果比色差分量好，最大传输距离15米 • DVI和HDMI是同一种制式高清信号 • HDCI:数字高清接口，DVI、高清色差分量、RS 232等接口的整合体 • 第三方高清摄像机通用高清接口：高清色差分量、HD-SDI

4. 常用高清接口1 • Component色差视频端子： • 原理－把视频信号分离为3个部分，分别是：亮度（Y），从三原色信号中的蓝色和红色的色彩差异信号（R-Y,B-Y ）。 • 接口－用3条分离的信号线传输信号，分别用绿、蓝、红色进行区别。使用优质的线材和接口，即使用10米长的线缆，也能传输优秀的画面。 • 清晰度－ Y,Pr,Pb逐行扫描，480p和720p ；Y,Cr,Cb隔行扫描， 480i

5. 常用高清接口2 • RGB+H/V视频端子 • 原理－红、绿、蓝视频信号外加上水平、垂直视频信号。 • 接口－采用BNC（Bayonet Neill-Concelman，“尼尔-康塞曼插刀”）插头插孔，采用插入并旋紧的方式，提供极其牢靠的连接。 • 清晰度－BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。

6. 常用高清接口3 • VGA（Video Graphics Array）－ D-Sub • 原理－它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。1996年起，为在Windows环境下更好实现即插即用（PNP）技术，在接口中加入了DDC数据分量。 • 接口－ VGA接口共有15针，分成3排，每排5个孔。 • 长度－线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。

7. 常用高清接口4 • DVI 接口－ Digital Visual Interface，数字视频界面 • DVI-D接口－只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。 • DVI-I接口－同时兼容模拟和数字信号。兼容模拟并不意味着模拟信号的接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的设备都会带有相关的转换接头。 • 超过5米的DVI电缆线可能引起画面质量衰减或者无法预测的视频显示错误。

8. 常用高清接口5 • HDCI － Polycom EagleEye 摄像机选购项 • 通过 HDCI 电缆，可将 Polycom EagleEye 摄像机连接到 Polycom HDX 系列视频编解码器。 • 可在 EagleEye 摄像机第二个输入口上选装电源。 • 电缆长度有 3m 和 10m 两种。

9. HDX 7000系统介绍及安装 高清接口简介 1 HDX 7000系统介绍及安装 2 HDX 7000的初始化配置 3 HDX 7000的基础配置 4 HDX 7000的高级配置 5 HDX 7000的诊断功能 6 注意事项 7

10. HDX 7000系统介绍 • 适用于中小会议室 • 最高带宽2M • 支持720P（HDX 7000-720）或1080P（HDX7000-1080)分辨率

11. HDX 7000输入输出接口

12. 系统摆放原则 • 不要使摄像机正对着窗户或其它明亮光源。 • 预留足够的空间，以便连接电缆。 • 将摄像机和显示器放在一起，以便所在站点的与会者在面向显示器时也面向摄像机。

13. 摄像头 HDX 7000摄像头的连接 • DHX7000自带的摄像头提供POLYCOM的HDCI接口，HDCI数据线包含电源、视频信号和红外控制信号，将原装线缆连接之后，终端可以自动检测到摄像头，摄像头会有自检。

14. 音频输入接口，连接MIC HDX 7000全向MIC的连接 • HDX7000共有1个全向MIC接口，能够支持2个全向MIC进行串联连接。

15. 视频输出1连接口，连接电视 HDX 7000电视机的连接-单显 • DHX7000第一路主输出要求连接电视显示设备

16. 视频输出1连接第一个电视 视频输出2连接第二个电视或投影 HDX 7000电视机的连接-双显 • DHX7000第一路主输出连接第一个电视显示设备。 • DHX7000第二路输出连接第二个电视显示设备。

17. 音频输入连接口，连接调音台输出口 音频输出连接口，连接调音台输入口 HDX 7000与调音台连接 • 如果有调音台，DHX7000连接调音台时，将终端的音频输入口连接调音台的输出接口，终端的音频输出口连接调音台的输入接口。

18. HDX 7000发送双流的连接方法 • DHX7000发送双流时需要将PC电脑连接到终端的视频输入接口，需要使用DVI转VGA的转接线。 视频输入接口，连接PC电脑

19. 接口的输出、输入方向，如上图：为输入指示， 为输出指示。 HDX 7000连接图示

20. HDX 7000的初始化配置 高清接口简介 1 HDX 7000系统介绍及安装 2 HDX 7000的初始化配置 3 HDX 7000的基础配置 4 HDX 7000的高级配置 5 HDX 7000的诊断功能 6 注意事项 7

21. 遥控器的使用

22. 初始化设置1-语言 • 选择中文

23. 初始化设置2-欢迎

24. 初始化设置3-国家

25. 初始化设置4-系统名 • 输入系统名

26. 初始化设置5-LAN属性 • 默认自动获得IP地址，可选择手动输入 • 连接到LAN

27. 初始化设置6-安全 • 默认密码是系统序列号，建议删除或修改 • 不要选“访问系统必须登陆”

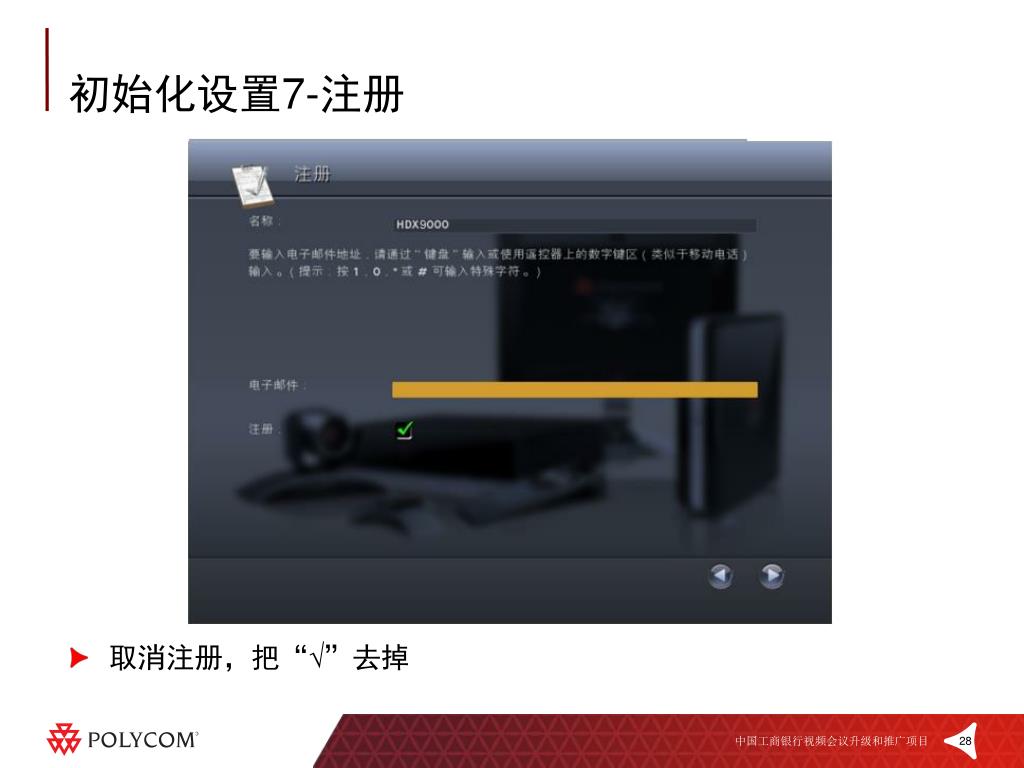

28. 初始化设置7-注册 • 取消注册，把“√”去掉

29. 初始化设置8-重启

30. 初始化设置9-完成

31. HDX 7000的基础配置 高清接口简介 1 HDX 7000系统介绍及安装 2 HDX 7000的初始化配置 3 HDX 7000的基础配置 4 HDX 7000的高级配置 5 HDX 7000的诊断功能 6 注意事项 7

32. WEB访问终端 • 使用 Polycom HDX Web 界面执行可在本地系统中执行的大多数呼叫和配置任务。 • 在计算机上，打开 Web 浏览器。 • 在浏览器地址栏中，输入系统的主机名或 IP 地址（例如http://192.168.0.83）以访问 Polycom HDX Web 界面。 • 如果系统上启用了安全模式，您必须使用安全的 HTTPS 访问，例如https:// 192.168.0.83 。在出现的安全对话框中，单击是。 • 如果出现提示，请输入 admin 作为用户名，并输入远程访问密码。

33. 呼叫设置-遥控器 • 系统-管理设置-常规设置-系统设置-呼叫设置 • 最长通话时间：删掉，不限制通话时间 • 自动应答：是

34. 呼叫设置-WEB • 或登录到终端WEB页面，在常规设置-系统设置-呼叫设置中更改： • 最长通话时间：删掉，不限制通话时间 • 自动应答：是

35. 主屏幕设置-遥控器 • 系统-管理设置-常规设置-主屏幕设置 • 通话质量：√

36. 主屏幕设置-WEB • 常规设置-主屏幕设置 • 通话质量：√

37. 网络配置-遥控器 • 系统-管理设置-LAN属性 • 在此可修改系统IP网络设置

38. GK配置-遥控器 • 系统-管理设置-网络-IP-H.323设置 • 在此可设置网闸，输入相应网闸地址即可

39. 网络配置1-WEB • LAN属性-IP地址配置 • 在此可修改系统IP网络设置，设置完成后点击更新完成更改。

40. 网络配置2-WEB • 网络-IP-H.323设置 • 在此可设置网闸，使用网闸中选择指定地址，输入相应网闸地址即可

41. 摄像机设置-遥控器 • 系统-管理设置-摄像机 • 设置摄像机输入的相关信息

42. 摄像机设置-遥控器 • 如果室内光照严重不足，建议打开“逆光补偿”

43. 摄像机设置-WEB • 摄像机-摄像机1设置 • 设置摄像机输入的相关信息，点击更新后完成更改。

44. 摄像机设置-WEB • 摄像机-摄像机： • 设置摄像机功能的参数，如果室内光线不足开启逆光补偿，将PC连接时发送内容取消。

45. 监视器设置-遥控器 • 系统-管理设置-监视器 • 选择视频输出的相关信息：视频格式和显示比例 • 如果只接了一路视频输出，建议打开“双监视器仿真”

46. 通过遥控器改变视频接口 • 将遥控器对准摄像头 • 长按“显示”键5秒 • 液晶屏显示接口类型 • 按上下键选择需要的接口 • 按向右键确认选择 第1步 第2步 第3步

47. 监视器设置-WEB • 监视器-监视器设置中: • 选择视频输出的相关信息：视频格式和显示比例 • 如果只接了一路视频输出，建议打开“双监视器仿真” • 打开监视器4

48. 音频设置-遥控器 • 系统-管理 设置-音频-音频设置 • 关闭键盘噪音降低

49. 启用立体声-遥控器 • 系统-管理设置-音频-立体声设置

50. 音频设置1-WEB • 音频设置-音频设置、音频输入 • 关闭键盘音降低，启用音频输入的回音消除
