虚拟三维场景再现及属性层的叠加

虚拟三维场景再现及属性层的叠加. 主要内容： 1 、 学习 ERDAS 软件安装； 2 、 了解 VirtualGIS 模块 ； 2 、设置三维场景再现的效果； 3 、在三维场景中叠加注记和矢量图；. 一、 ERDAS 9.0 软件 的安装. 用虚拟光驱打开 [ERDAS9.0].f-imag90 文件； 双击 Setup 执行安装； 安装完后运行 [ERDAS9.0].lps9lic 文件，单击 Go ； 用记事本打开 license.dat 文件，将第一行 Server 和 any 之间的字符用自己计算机名代替，并保存 ( 下图 ) ；

duc
Télécharger la présentation

虚拟三维场景再现及属性层的叠加

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

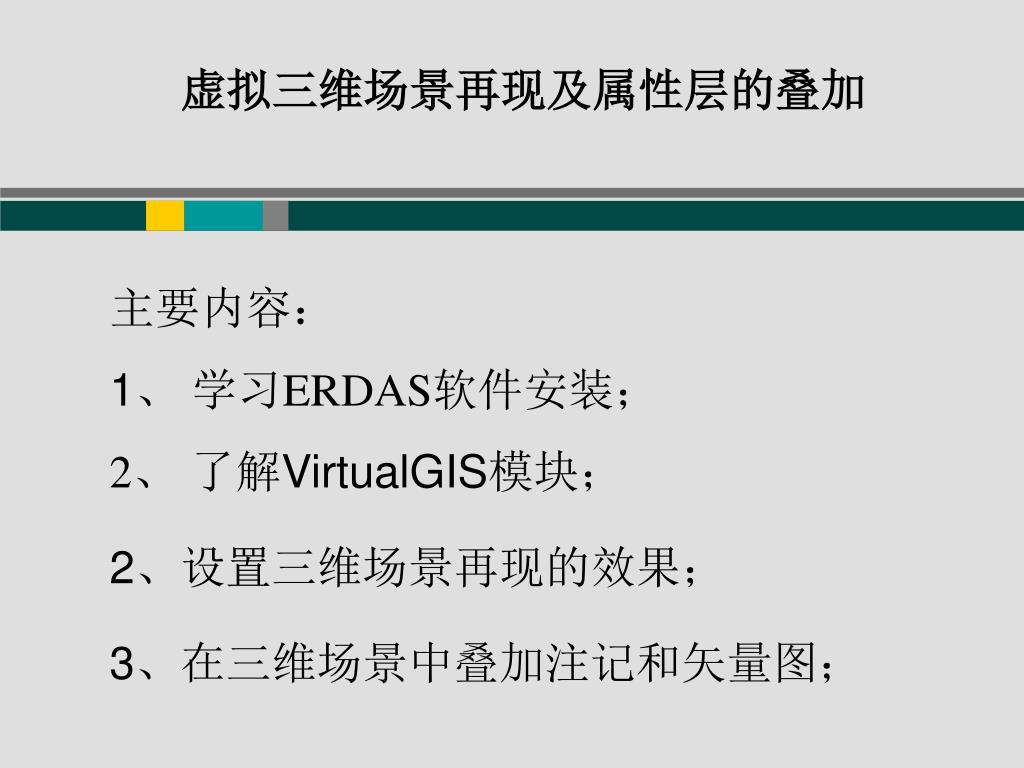

  1. 虚拟三维场景再现及属性层的叠加 主要内容： 1、 学习ERDAS软件安装； 2、了解VirtualGIS模块； 2、设置三维场景再现的效果； 3、在三维场景中叠加注记和矢量图；

  2. 一、ERDAS 9.0软件的安装 • 用虚拟光驱打开[ERDAS9.0].f-imag90文件； • 双击Setup执行安装； • 安装完后运行[ERDAS9.0].lps9lic文件，单击Go； • 用记事本打开license.dat文件，将第一行Server和any之间的字符用自己计算机名代替，并保存 (下图)； • 把新改好的license.dat拷贝到 ..Shared\Bin\NTx86下，同时将8.7版Crack中的erdas.exe、erdlm.exe、leicapropswin.dll文件覆盖到该目录下；

  3. 从开始程序Leica Geosystems  Licensing Tools License Mangement，这时的对话框中会显示system ID（这一项你改不了），System ID Source 一般缺省的是（本地连接），在License Source中选择Add，这时会弹出一个对话框（License Source Information），选择License sever Information，然后点击Manage Local License sever，这时你的机器名会出现在sever name编辑框中，点击 OK，这时你的机器名和lggm_nodelocked_license_file.lgl会出现在sever name编辑框中，然后点击 OK（下图）。

  4. 从开始程序Leica Geosystems  Licensing Tools FlexLM Tools，在Service/License File选项卡，选择Configuration Use Service；在Config Service选项卡，Service name为FLEXlm Service 1，再从C:\Program Files\Leica Geosystems\Shared\Bin\NTx86\下依次导入lmgrd.exe、License.dat文件，并单击Save Service。

  5. 进入Start/Stop/Reread选项卡，点击Start Server，再点击Reread License File，状态栏出现Reread Server License File Completed，说明软件安装成功，可以运行ERDAS IMAGINE 9.0。

  6. VirtualGIS对话框 二、Erdas中的VirtualGIS模块

  7. 三、设置三维场景再现的效果 数据： 数字高程模型数据：Vgis_30_meter.img 多光谱遥感影像：ortho.img 观测者位置文件：Domes.dat [以上在..examples目录] 三维图形数据： Va_bldgs [examples\virtualgis目录] 标识图像：erdas_Logo.img [C:\Program Files\IMAGINE8.7\IMAGIZER_CD\imagizer_viewer\etc目录]

  8. 1、三维场景的生成 （1） 打开DEM文件： 在VirturalGIS Viewer中，FileOpen DEM…

  9. （2） 打开影像文件： 在VirturalGIS Viewer中，FileOpen Raster Layer… （3） 保存工程文件：

  10. 2、设置三维场景再现的效果 （1） 太阳光源的设置： 在VirturalGIS Viewer中，ViewSun Positioning…

  11. （2） 场景特性的设置： 在VirturalGIS Viewer中，ViewScene Properties… 注意：每个选项卡的不同设置对场景显示的效果。

  12. （3） 变换场景精细程度： 在VirturalGIS Viewer中，ViewLevel of Detail Control… 图像显示的详细程度会影响计算机运行速度。

  13. （4） 产生二维全景窗口： 在VirturalGIS Viewer中，ViewCreate Overview Viewer…(Linked),可以进行直观的漫游操作。

  14. （5） 调整观测点位置： 在VirturalGIS Viewer中，NavigationPosition Editor …

  15. 四、在三维场景中叠加注记和矢量图 1、创建注记层和矢量图层 IMAGINE菜单条， File\New\Annotation Layer，创建注记层；

  16. IMAGINE菜单条， File\New\Vector Layer，创建矢量层，建立新的矢量图像文件，并在其中绘制道路、街区等图形要素。

  17. 先在二维窗口中生成一个注记层和矢量文件，然后从File Open Anonotation （/Vector） Layer…添加。

  18. 2、在场景中添加三维模型 具有地理坐标的三维Shapfile、DXF等模型文件都可以加入场景中。 （1）打开三维图形 在VirturalGIS Viewer中，依次打开DEM文件Vgis_30_meter.img、 图像文件Ortho.img（波段显示Red：1/Green：2/Blue：3）、 三维图形Va_bldgs : FileOpen Vector Layer…，（Options选项卡设置如下）

  19. 对加载的三维图形文件进行对象的选择（Select）与接近（Move to）操作。 在VirturalGIS Viewer中，VectorAttributes 在打开属性表Record字段下选择53号建筑物，然后VectorMove To Selected Objects Fly，场景自动飞行接近选择（黄色）建筑物。

  20. （2）叠加三维模型 首先创建VirtualGIS三维模型层，然后导入三维模型对象。 在VirturalGIS Viewer中，FileNew Model Layer…，设置文件路径、文件名后，单击OK按钮。 在VirturalGIS Viewer中，Model Model Library …，选择模型类型后，单击EditImport Model插入树种模型到场景。 可对模型进行缩放、旋转操作

  21. （3）调整三维模型 在Selection导航模式中，当鼠标形状变为十字箭头、外围出现立方体时，可按住左键拖动三维模型，进行移动、旋转、调整模型大小和空间位置。

  22. （4）定义三维模型属性 在VirturalGIS Viewer中，Model Model Attributes …，可以改变模型的属性：包括名称(Name)、坐标(X,Y)、位置高度(ASL)、模型宽度(Width)、模型高度(Height)、模型长度(Length)、俯角(Pitch)、方位角(Azimuth)、旋转角(Roll)等。 在VirturalGIS Viewer中，ModelMove To Selected Objects Fly，场景自动飞行接近选择模型。

  23. （5）设置三维模型特征 在VirturalGIS Viewer中，Model Model Propertities，在打开的对话框中设置模型的空间位置（Position）、旋转方向（Orientation）和观测方向（Direction）。 ASL：观测点距海平面的高度 AGL：观测点距地平面的高度

  24. （6）复制三维模型 选择三维模型后，复制Model  Copy Model，然后粘贴Model  Paste Model At…，鼠标变成十字架，在VirturalGIS 窗口需要的位置单击复制三维模型。 模型删除：选中模型后Model  Delete Model （7）三维模型的创建 在其它三维软件(AutoCAD、3D MAX)制作好的三维模型（.dxf），可放在C:\Program Files\IMAGINE 8.7\etc\VirtualModels目录下，然后Model  Import Model…

  25. 实习报告 按照实习报告的格式要求撰写实习报告，对实习内容的结果进行截屏，并做简单的描述。
