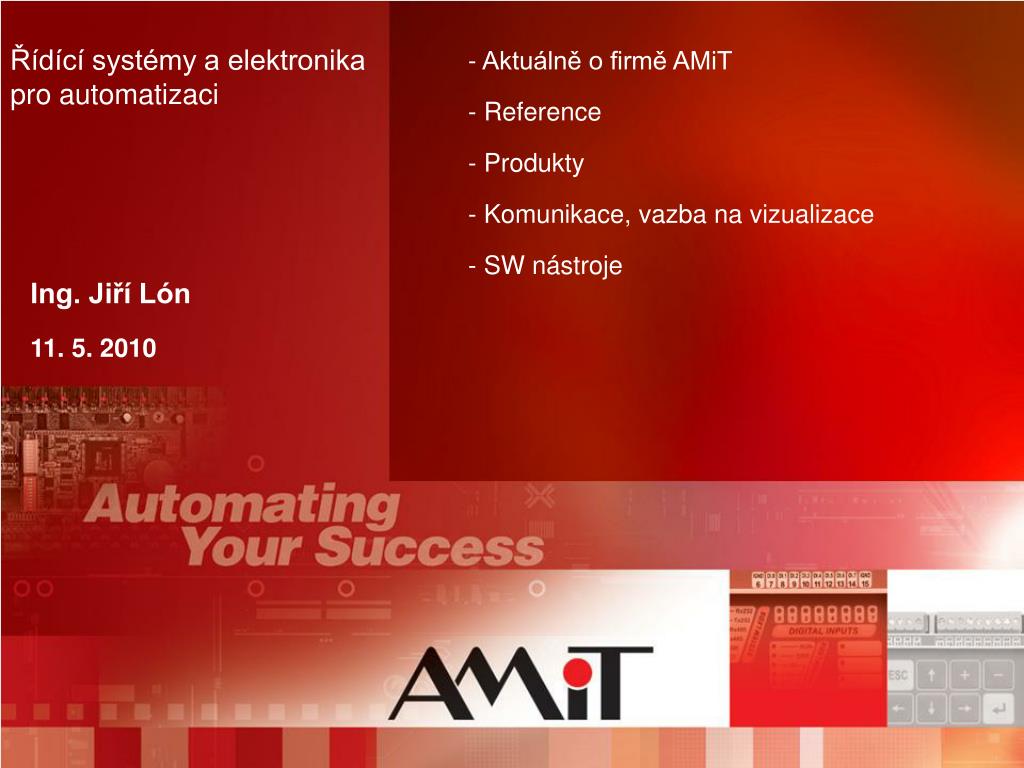

  1. Řídící systémy a elektronika pro automatizaci - Aktuálně o firmě AMiT - Reference - Produkty - Komunikace, vazba na vizualizace - SW nástroje Ing. Jiří Lón 11. 5. 2010

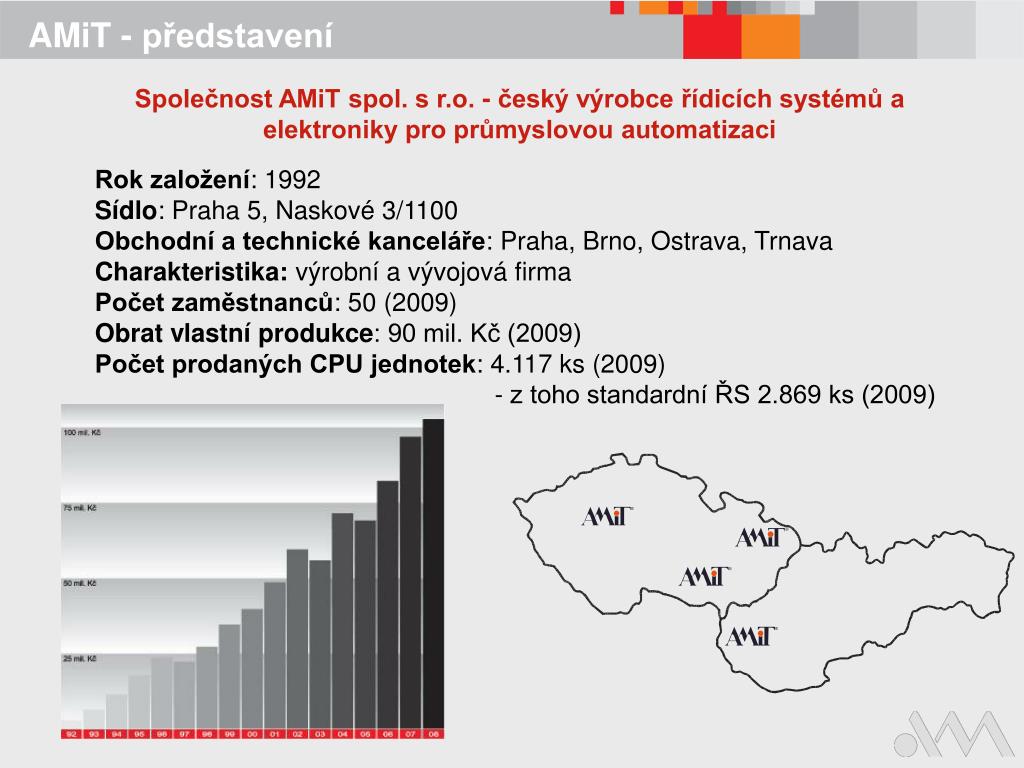

  2. AMiT - představení Společnost AMiT spol. s r.o. - český výrobce řídicích systémů a elektroniky pro průmyslovou automatizaci Rok založení: 1992 Sídlo: Praha 5, Naskové 3/1100 Obchodní a technické kanceláře: Praha, Brno, Ostrava, Trnava Charakteristika: výrobní a vývojová firma Počet zaměstnanců: 50 (2009) Obrat vlastní produkce: 90 mil. Kč (2009) Počet prodaných CPU jednotek: 4.117 ks (2009) - z toho standardní ŘS 2.869 ks (2009)

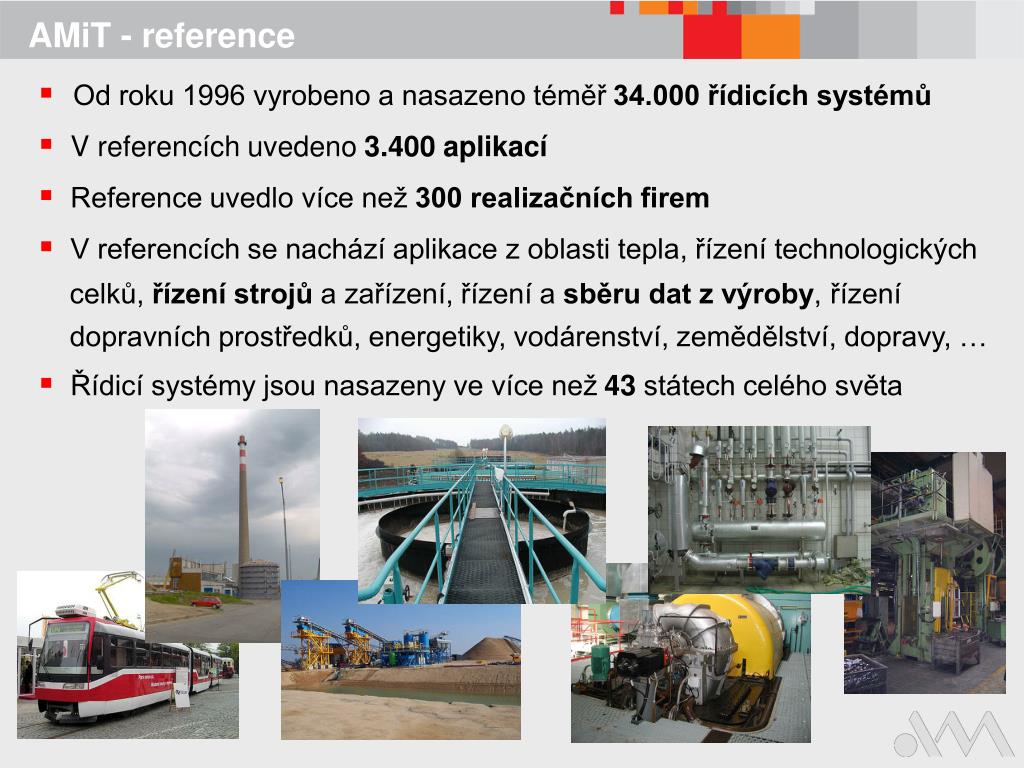

  3. AMiT - reference • Od roku 1996 vyrobeno a nasazeno téměř 34.000 řídicích systémů • V referencích uvedeno 3.400 aplikací • Reference uvedlo více než 300 realizačních firem • V referencích se nachází aplikace z oblasti tepla, řízení technologických celků, řízení strojů a zařízení, řízení a sběru dat z výroby, řízení dopravních prostředků, energetiky, vodárenství, zemědělství, dopravy, … • Řídicí systémy jsou nasazeny ve více než 43 státech celého světa

  4. Reference – příklady použití

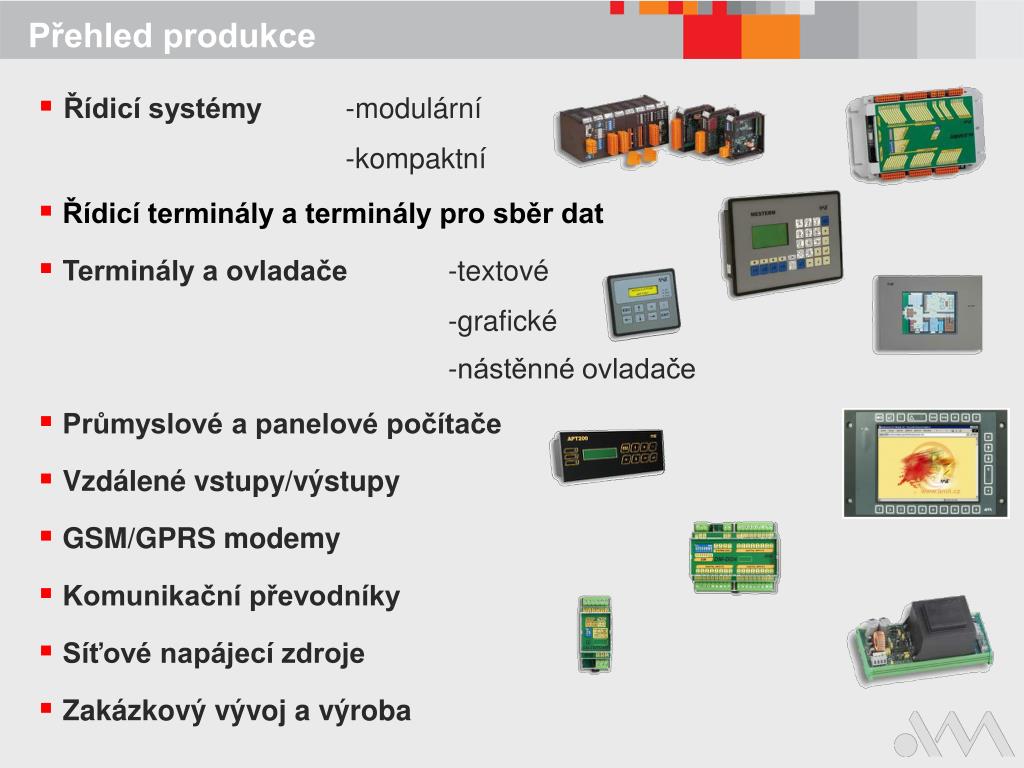

  5. Přehled produkce • Řídicí systémy -modulární -kompaktní • Řídicí terminály a terminály pro sběr dat • Terminály a ovladače -textové -grafické -nástěnné ovladače • Průmyslové a panelové počítače • Vzdálené vstupy/výstupy • GSM/GPRS modemy • Komunikační převodníky • Síťové napájecí zdroje • Zakázkový vývoj a výroba

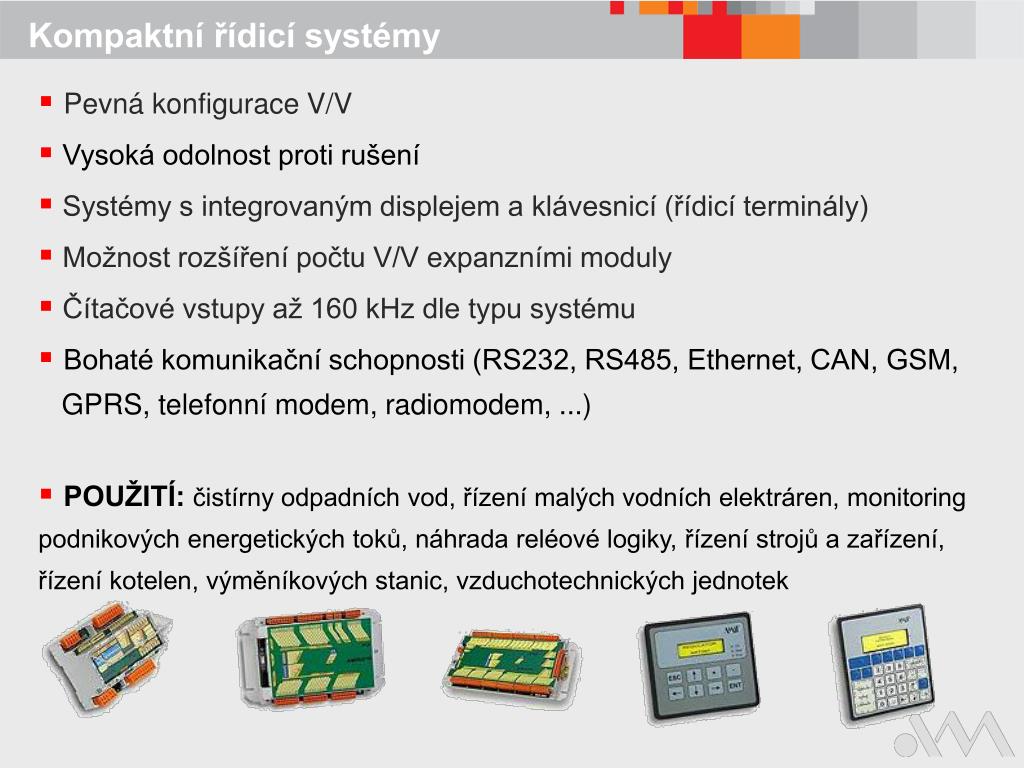

  6. Kompaktní řídicí systémy • Pevná konfigurace V/V • Vysoká odolnost proti rušení • Systémy s integrovaným displejem a klávesnicí (řídicí terminály) • Možnost rozšíření počtu V/V expanzními moduly • Čítačové vstupy až 160 kHz dle typu systému • Bohaté komunikační schopnosti (RS232, RS485, Ethernet, CAN, GSM, GPRS, telefonní modem, radiomodem, ...) • POUŽITÍ: čistírny odpadních vod, řízení malých vodních elektráren, monitoring podnikových energetických toků, náhrada reléové logiky, řízení strojů a zařízení, řízení kotelen, výměníkových stanic, vzduchotechnických jednotek

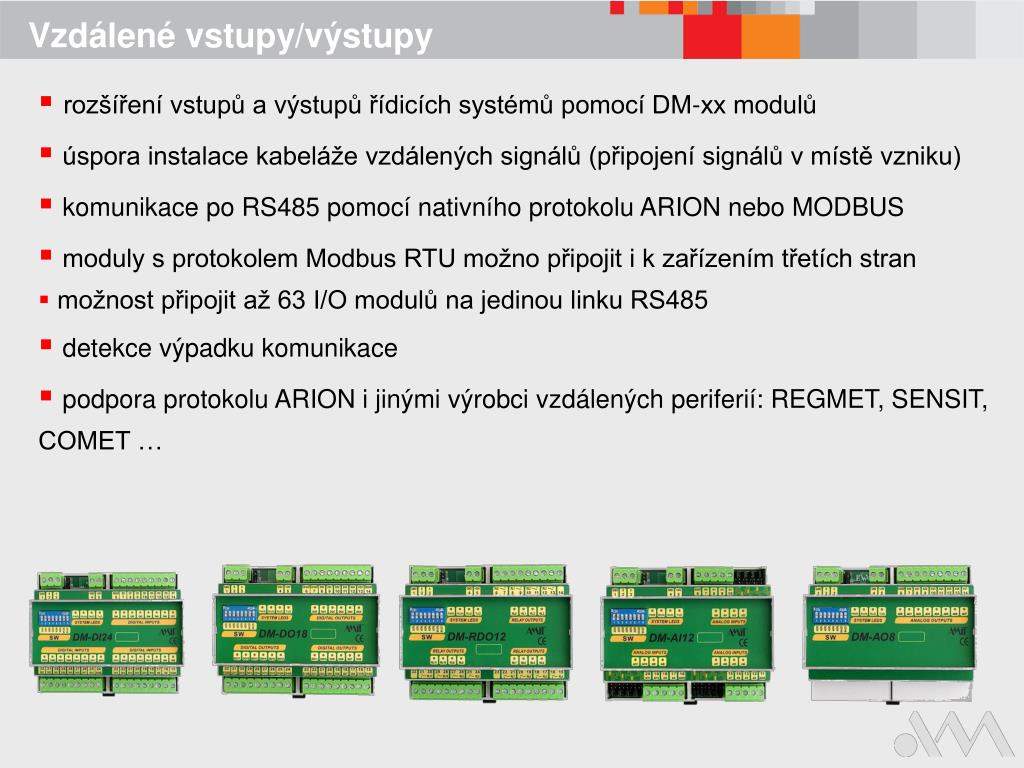

  7. Vzdálené vstupy/výstupy • rozšíření vstupů a výstupů řídicích systémů pomocí DM-xx modulů • úspora instalace kabeláže vzdálených signálů (připojení signálů v místě vzniku) • komunikace po RS485 pomocí nativního protokolu ARION nebo MODBUS • moduly s protokolem Modbus RTU možno připojit i k zařízením třetích stran • možnost připojit až 63 I/O modulů na jedinou linku RS485 • detekce výpadku komunikace • podpora protokolu ARION i jinými výrobci vzdálených periferií: REGMET, SENSIT, COMET …

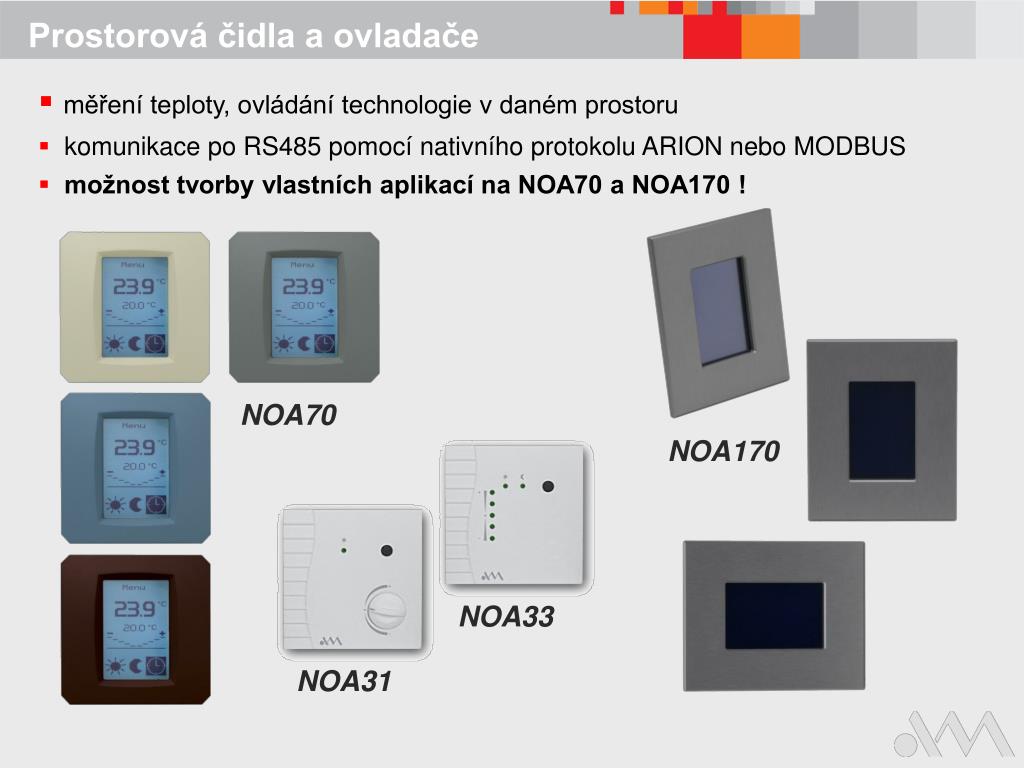

  8. Prostorová čidla a ovladače • měření teploty, ovládání technologie v daném prostoru • komunikace po RS485 pomocí nativního protokolu ARION nebo MODBUS • možnost tvorby vlastních aplikací na NOA70 a NOA170 ! NOA70 NOA170 NOA33 NOA31

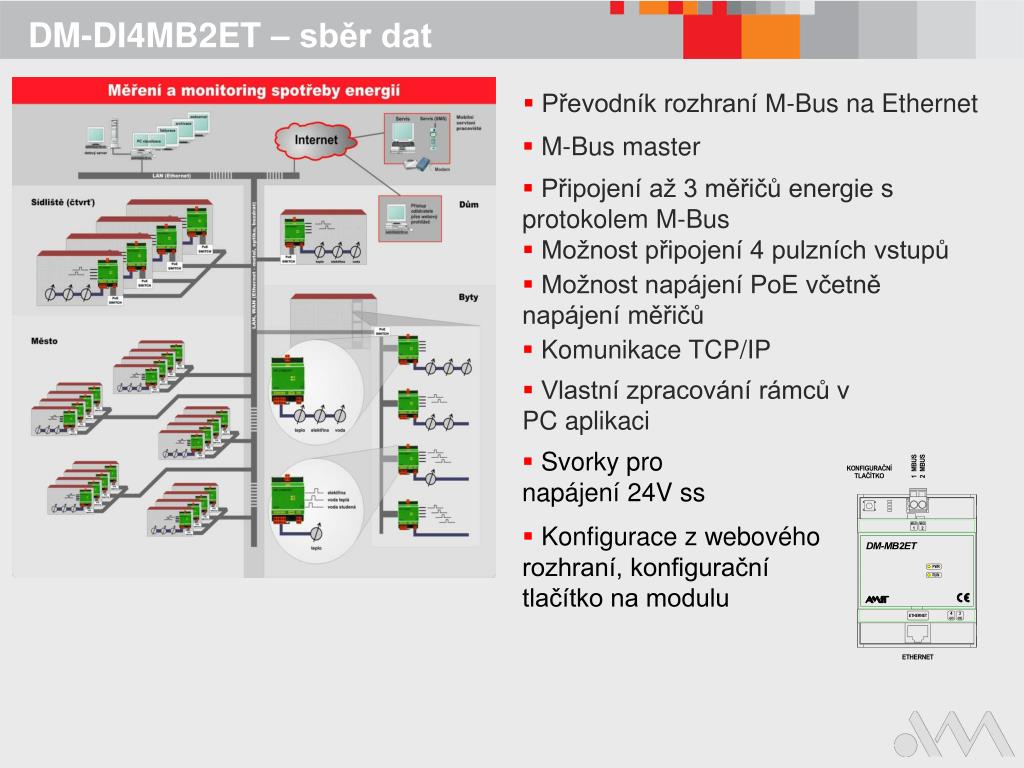

  9. DM-DI4MB2ET – sběr dat • Převodník rozhraní M-Bus na Ethernet • M-Bus master • Připojení až 3 měřičů energie s protokolem M-Bus • Možnost připojení 4 pulzních vstupů • Možnost napájení PoE včetně napájení měřičů • Komunikace TCP/IP • Vlastní zpracování rámců v PC aplikaci • Svorky pro napájení 24V ss • Konfigurace z webového rozhraní, konfigurační tlačítko na modulu

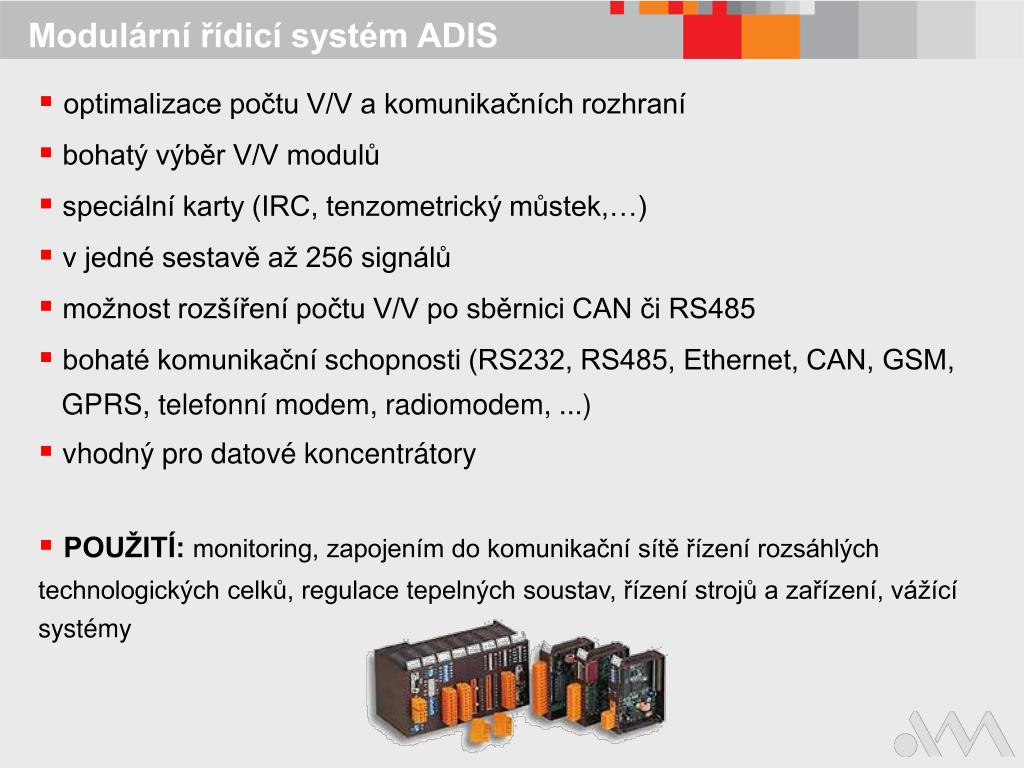

  10. Modulární řídicí systém ADIS • optimalizace počtu V/V a komunikačních rozhraní • bohatý výběr V/V modulů • speciální karty (IRC, tenzometrický můstek,…) • v jedné sestavě až 256 signálů • možnost rozšíření počtu V/V po sběrnici CAN či RS485 • bohaté komunikační schopnosti (RS232, RS485, Ethernet, CAN, GSM, GPRS, telefonní modem, radiomodem, ...) • vhodný pro datové koncentrátory • POUŽITÍ: monitoring, zapojením do komunikační sítě řízení rozsáhlých technologických celků, regulace tepelných soustav, řízení strojů a zařízení, vážící systémy

  11. Průmyslové terminály (operátorské panely) • textové ovládací terminály s membránovou klávesnicí • terminál pro sběr dat s membránovou klávesnicí MESTERM (řídicí systém) • grafický terminál s dotykovou obrazovkou APT3200 (řídicí systém) • bohaté komunikační schopnosti (RS232, RS485, Ethernet, CAN, GSM, GPRS, telefonní modem, radiomodem, ...) • vysoká odolnost proti rušení • snadná parametrizace • podpora vícejazyčných aplikací (včetně češtiny, slovenštiny a azbuky) • POUŽITÍ: komfortní styk obsluhy s technologií, místní i vzdálené terminály a zobrazovače, servisní terminály, zařízení pro sběr dat ve výrobě

  12. MEST110S – terminál pro sběr dat • Řídicí terminál pro sběr dat z výroby • Displej: grafický, LCD podsvětlený, 128 x 64 bodů (až 8 x 21 znaků) 4 x programově ovládané dvoubarevné LED • Klávesnice: membránová s 25 klávesami • Komunikace: 3× RS232 1 × Ethernet 1 × RS485 1 × PS2 • Napájení:24 V ss. +/-20 %, 0.25 A • Pracovní teplota: 0 ... +50 °C • Krytí:IP55 (přední panel), IP20 (zadní panel)

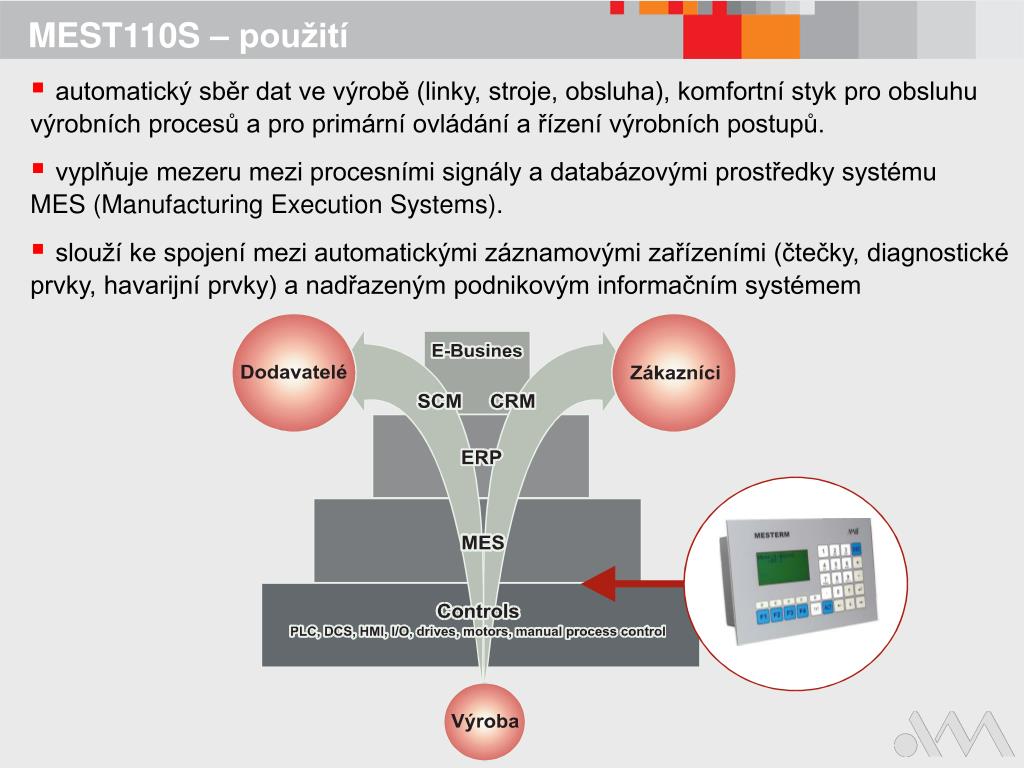

  13. MEST110S – použití • automatický sběr dat ve výrobě (linky, stroje, obsluha), komfortní styk pro obsluhu výrobních procesů a pro primární ovládání a řízení výrobních postupů. • vyplňuje mezeru mezi procesními signály a databázovými prostředky systému MES (Manufacturing Execution Systems). • slouží ke spojení mezi automatickými záznamovými zařízeními (čtečky, diagnostické prvky, havarijní prvky) a nadřazeným podnikovým informačním systémem

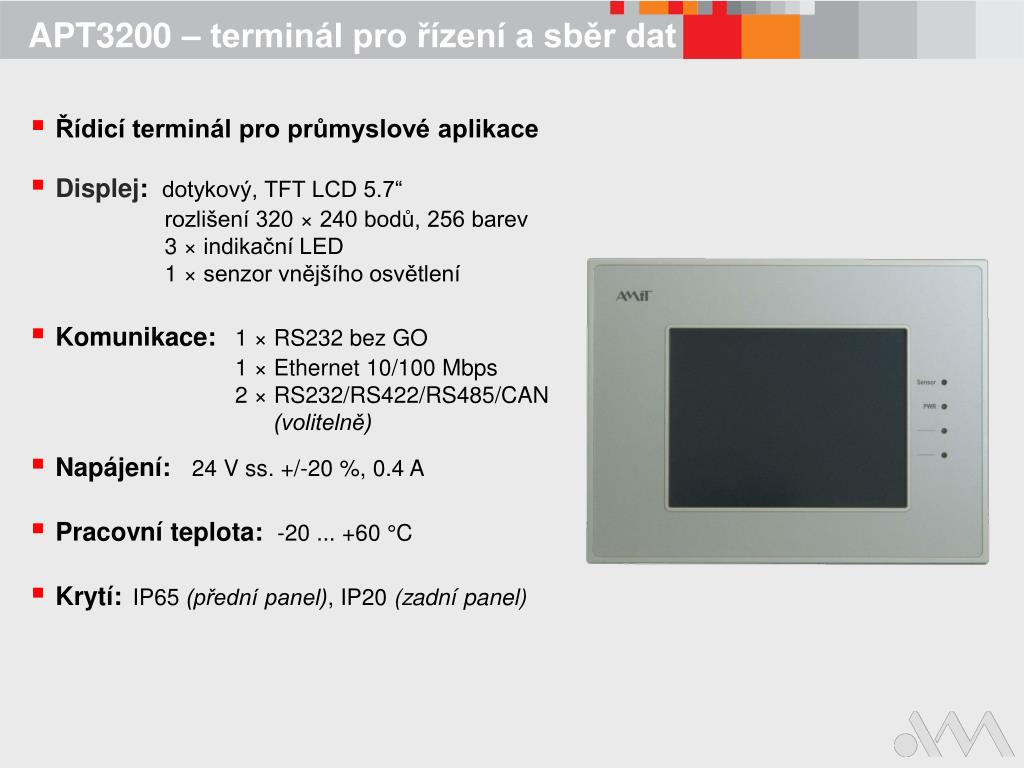

  14. APT3200 – terminál pro řízení a sběr dat • Řídicí terminál pro průmyslové aplikace • Displej: dotykový, TFT LCD 5.7“ rozlišení 320 × 240 bodů, 256 barev 3 × indikační LED 1 × senzor vnějšího osvětlení • Komunikace: 1 × RS232 bez GO 1 × Ethernet 10/100 Mbps 2 × RS232/RS422/RS485/CAN (volitelně) • Napájení:24 V ss. +/-20 %, 0.4 A • Pracovní teplota: -20 ... +60 °C • Krytí:IP65 (přední panel), IP20 (zadní panel)

  15. APT3200 – komunikace a rozšíření Nadřazená komunikace, vzdálená správaatp. Ethernet (Internet) COM 0 RS232 GSM / GPRS COM 2 CAN COM 1 RS485 Řízení pohonů Ovládání vzdálených V/V

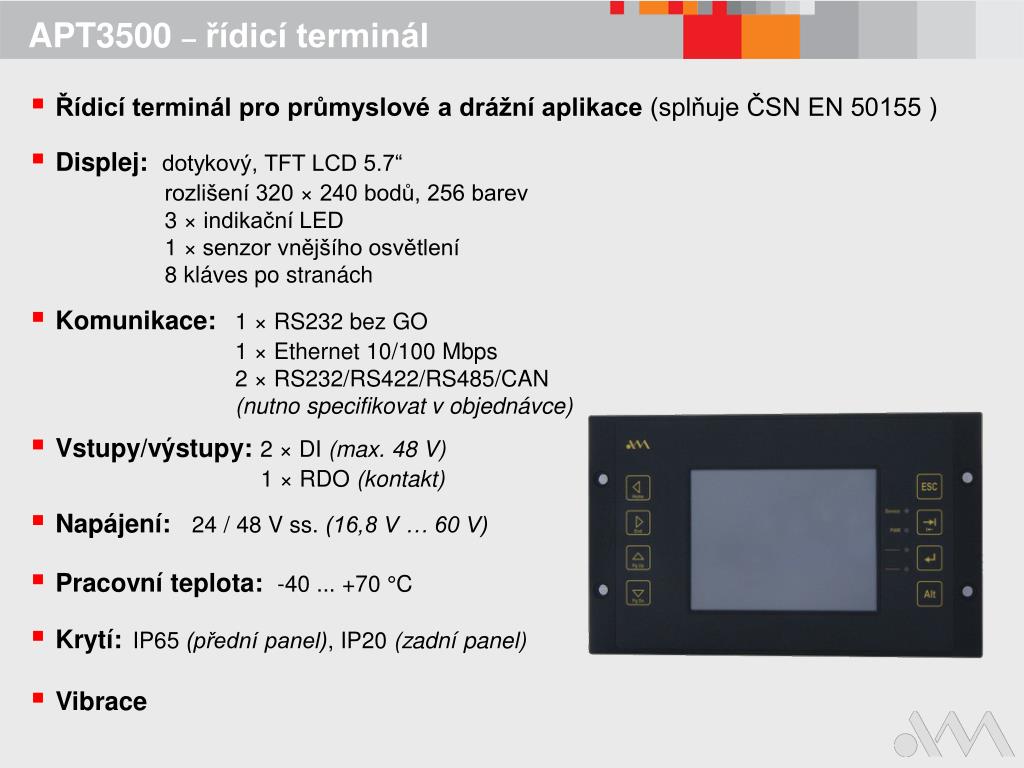

  16. APT3500 – řídicí terminál • Řídicí terminál pro průmyslové a drážní aplikace (splňuje ČSN EN 50155 ) • Displej: dotykový, TFT LCD 5.7“ rozlišení 320 × 240 bodů, 256 barev 3 × indikační LED 1 ×senzor vnějšího osvětlení 8 kláves po stranách • Komunikace: 1 × RS232 bez GO 1 × Ethernet 10/100 Mbps 2 × RS232/RS422/RS485/CAN (nutno specifikovat v objednávce) • Vstupy/výstupy:2 × DI (max. 48 V) 1 × RDO (kontakt) • Napájení:24 / 48 V ss. (16,8 V … 60 V) • Pracovní teplota: -40 ... +70 °C • Krytí:IP65 (přední panel), IP20 (zadní panel) • Vibrace

  17. APT3500 – komunikace a rozšíření Nadřazená komunikace, vzdálená správa apod. Vizualizace na PC Ethernet COM 0 RS232 GSM / GPRS COM 2 CAN 2 (CANopen) COM 1 CAN 1 (CANopen) Řízení pohonů Ovládání vzdálených V/V

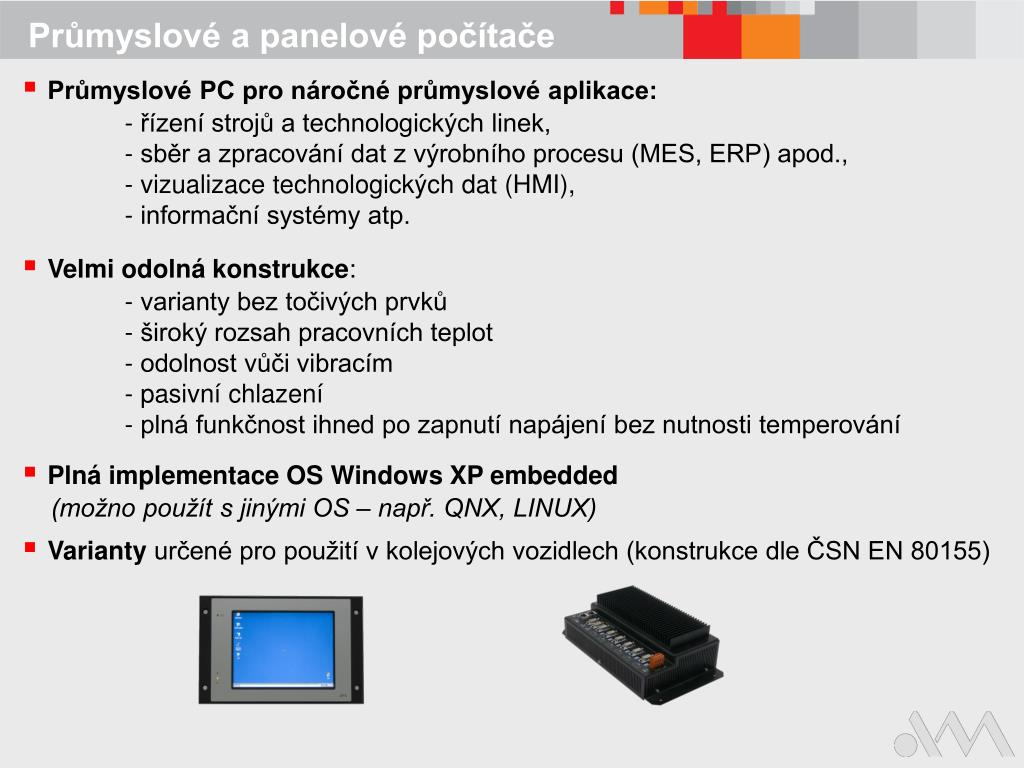

  18. Průmyslové a panelové počítače • Průmyslové PC pro náročné průmyslové aplikace: -řízení strojů a technologických linek, - sběr a zpracování dat z výrobního procesu (MES, ERP) apod., - vizualizace technologických dat (HMI), - informační systémy atp. • Velmi odolná konstrukce: - varianty bez točivých prvků - široký rozsah pracovních teplot - odolnost vůči vibracím - pasivní chlazení - plná funkčnost ihned po zapnutí napájení bez nutnosti temperování • Plná implementace OS Windows XP embedded (možno použít s jinými OS – např. QNX, LINUX) • Varianty určené pro použití v kolejových vozidlech (konstrukce dle ČSN EN 80155)

  19. APT7000 – panelové PC • CPU: Celeron M, 1 GHz, DDR 512 MB, slot pro CF kartu, RTC • Displeje: odporový nebo kapacitní TFT dotykový panel 10,4", rozlišení 800 x 600, teplotní rozsah -20 ..+60°C 15", rozlišení 1024 x 768, teplotní rozsah 0 ..+50°C • Klávesnice: u zákaznických modifikací až 36 kláves • Komunikace: 2 × RS232 bez GO 1 × Ethernet 10/100Mbps 2 × USB 2.0 1 × PS2 2 × CAN s GO 2 × RS485/422 s GO • V/V: 4 × výstup 3 × plovoucí vstup • 3 × indikační LED • 1 × audio výstup • Napájení:  24 V ss. -30 .. +25 %, (2 A při 24 V ss.) • Krytí: IP65 (přední panel), IP20 (zadní panel)

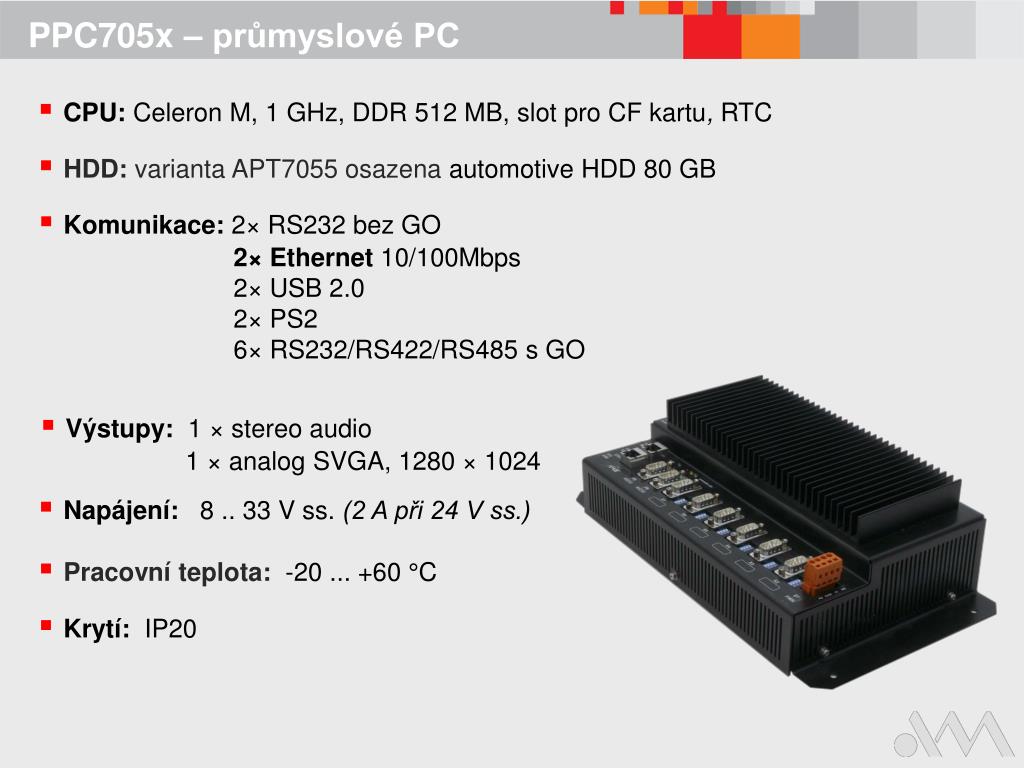

  20. PPC705x – průmyslové PC • CPU: Celeron M, 1 GHz, DDR 512 MB, slot pro CF kartu, RTC • HDD: varianta APT7055 osazena automotive HDD 80 GB • Komunikace: 2× RS232 bez GO 2× Ethernet 10/100Mbps 2× USB 2.0 2× PS2 • 6× RS232/RS422/RS485 s GO • Výstupy: 1 × stereo audio • 1 × analog SVGA, 1280 × 1024 • Napájení:  8 .. 33 V ss. (2 A při 24 V ss.) • Pracovní teplota: -20 ... +60 °C • Krytí: IP20

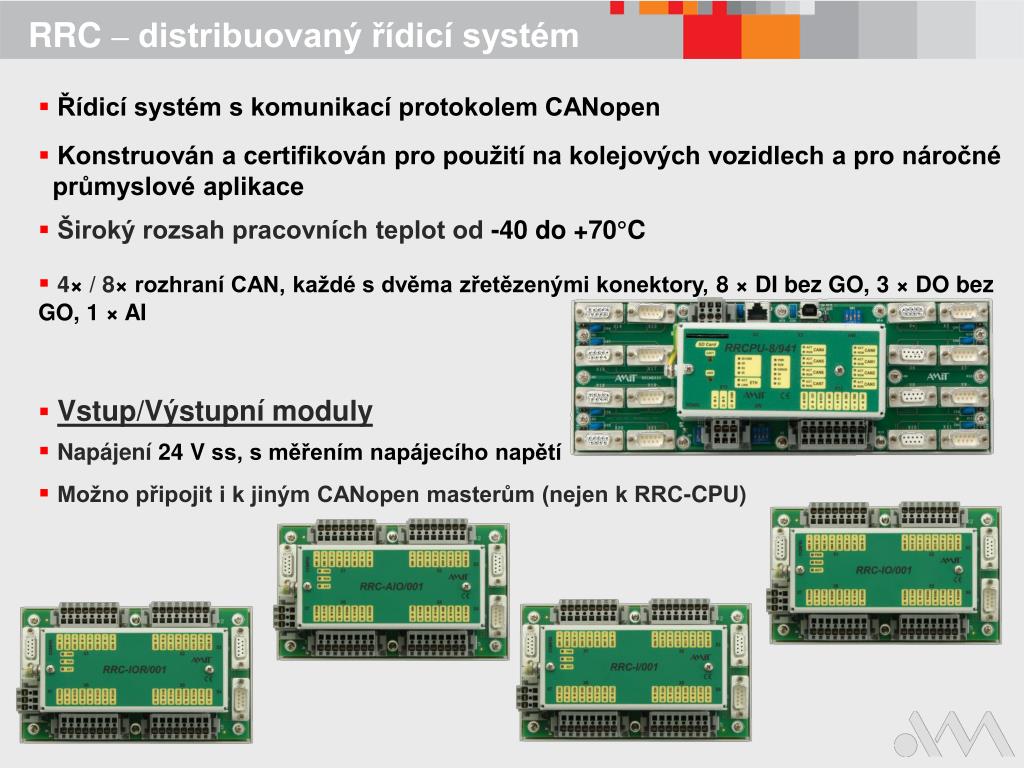

  21. RRC – distribuovaný řídicí systém • Řídicí systém s komunikací protokolem CANopen • Konstruován a certifikován pro použití na kolejových vozidlech a pro náročné průmyslové aplikace • Široký rozsah pracovních teplot od -40 do +70°C • 4× / 8× rozhraní CAN, každé s dvěma zřetězenými konektory,8 × DI bez GO, 3 × DO bez GO, 1 × AI • Vstup/Výstupní moduly • Napájení 24 V ss, s měřením napájecího napětí • Možno připojit i k jiným CANopen masterům (nejen k RRC-CPU)

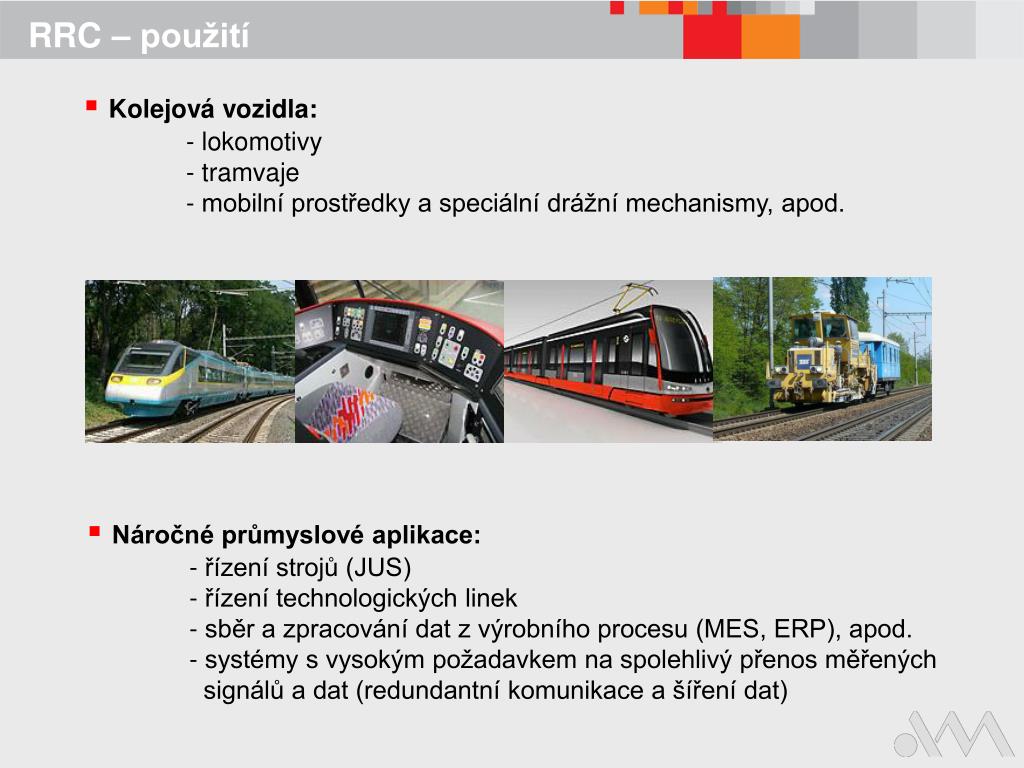

  22. RRC – použití • Kolejová vozidla: - lokomotivy - tramvaje - mobilní prostředky a speciální drážní mechanismy, apod. • Náročné průmyslové aplikace: -řízení strojů (JUS) - řízení technologických linek - sběr a zpracování dat z výrobního procesu (MES, ERP), apod. - systémy s vysokým požadavkem na spolehlivý přenos měřených signálů a dat (redundantní komunikace a šíření dat)

  23. Modemy a komunikační převodníky • GPRS modemy (přímí přístup do internetu, nízké pořizovací náklady, dostupnost signálu) • GSM modemy (ovládání či dálkový dohled pomocí SMS či vytáčeného spojení) • komunikační převodníky linky RS232 na ETH, RS485 • opakovač linky RS485 • externí web server

  24. Komunikační protokoly • DB-Net a DB-Net/IP (nativní komunikace AMiT – „informační systém“): ->systémová podporapro řízení, sběr a výměnu dat mezi ŘS a PC za pomocí běžných technických prostředků (komunikační linky RS232, RS485 a Ethernet, rádiové sítě, GSM sítě apod.) • Modbus RTU(standard Modicon): -> univerzální komunikační protokol pro integraci ŘS AMiT do komunikačních struktur konkurenčních výrobců (SIEMENS, GE Fanuc, Telemecanique, Allan-Bradley, Honeywell, ABB atd.) -> komunikační protokol pro připojení zařízení jiných výrobců k ŘS AMiT • CANopen (standard ISO11898): -> komunikační protokol pro připojení zařízení jiných výrobců k ŘS AMiT, ->DIOCAN(„Distributed Input/Output CAN“) => komunikační platforma pro RIO jednotky AMiT • S-Bus (standard SAIA): -> komunikační protokol pro integraci ŘS AMiT do komunik. struktury ŘS SAIA • Uživatelsky programovatelná komunikace (nad rámec standard. komunik. protokolů): -> spec. modulu v PSE „USERCom“ => možnost naprogramování uživatelské komunikace pro připojení jakýchkoliv periferií s veřejným komunik. protokolem jako jsou např. čidla, měřiče, snímače, koncentrátory dat apod.

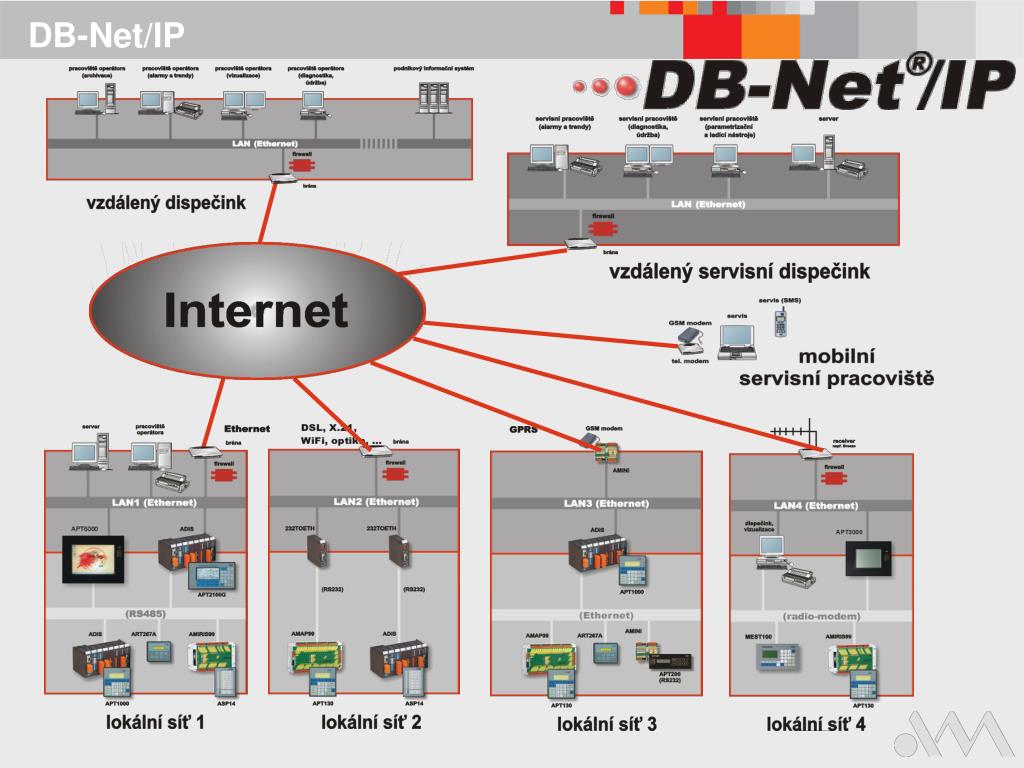

  25. DB-Net/IP

  26. Připojení na vizualizace • Ovladače pro vizualizační systémy: • Tirs.NET • Promotic • Control Panel, Control Web • Reliance • LabView • MORIS32 • D2000 Actis • TIRSWeb • IS ENERGIS • AISYS • RETOS NT • … • OPC server DB-Net/IP • DLL knihovny pro připojení komunikace DB-Net k aplikacím pod MS Windows • ActiveX prvky pro přenos dat z/do informačního systému DB-Net • K dispozici také ovladače pro Linux

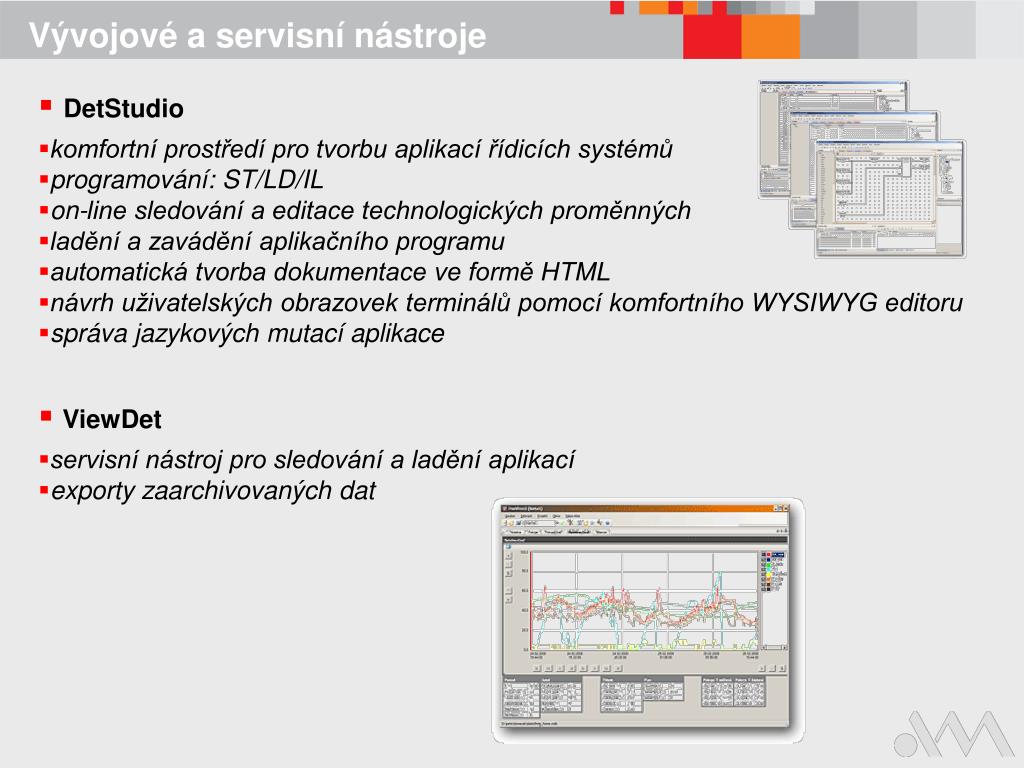

  27. Vývojové a servisní nástroje • DetStudio • komfortní prostředí pro tvorbu aplikací řídicích systémů • programování: ST/LD/IL • on-line sledování a editace technologických proměnných • ladění a zavádění aplikačního programu • automatická tvorba dokumentace ve formě HTML • návrh uživatelských obrazovek terminálů pomocí komfortního WYSIWYG editoru • správa jazykových mutací aplikace • ViewDet • servisní nástroj pro sledování a ladění aplikací • exporty zaarchivovaných dat

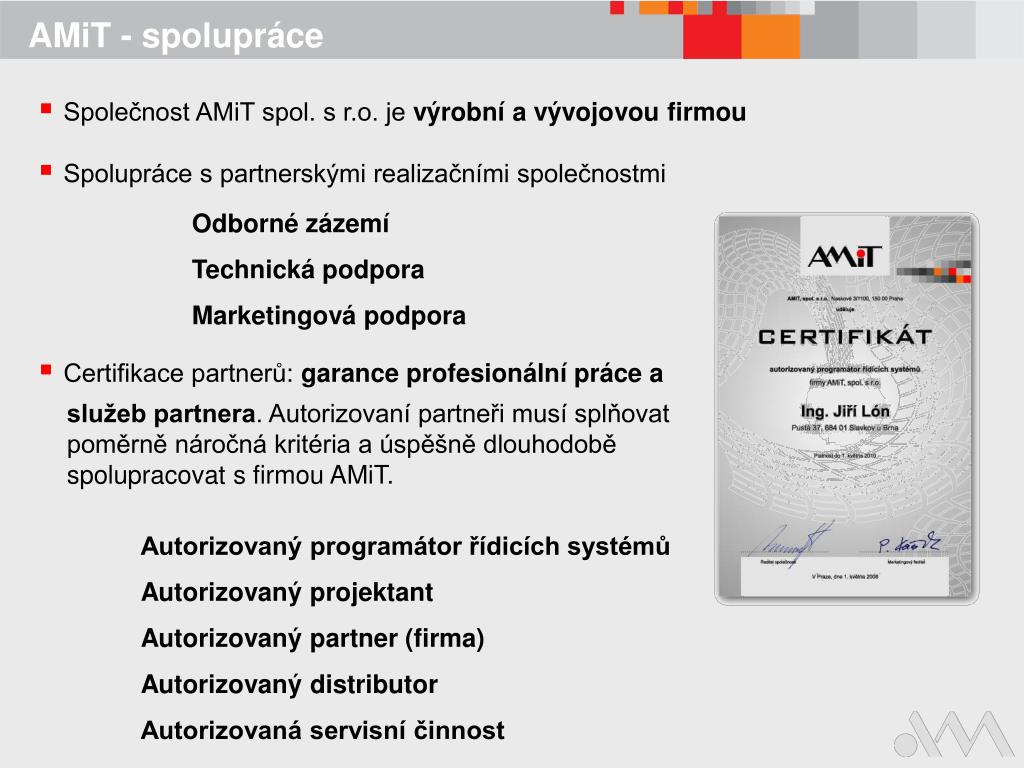

  28. AMiT - spolupráce • Společnost AMiT spol. s r.o. je výrobní a vývojovou firmou • Spolupráce s partnerskými realizačními společnostmi Odborné zázemí Technická podpora Marketingová podpora • Certifikace partnerů: garance profesionální práce a • služeb partnera. Autorizovaní partneři musí splňovat • poměrně náročná kritéria a úspěšně dlouhodobě • spolupracovat s firmou AMiT. • Autorizovaný programátor řídicích systémů • Autorizovaný projektant • Autorizovaný partner (firma) • Autorizovaný distributor • Autorizovaná servisní činnost

  29. Důležité informační kanály • Webové stránky firmy AMiT www.amit.cz, www.amitomation.com, www.amitomation.ru • Vývojové a servisní nástroje www.amit.cz → Produkty → Software • Aplikační poznámky www.amit.cz → Podpora → Aplikační poznámky • Diskusní fórum – forum.amit.cz www.amit.cz → Podpora → Fórum • Webová objednávka – amitomation.inshop.cz www.amit.cz → Produkty → Cenik → Webová objednávka • Technická podpora – www.amit.cz/support Možnost komunikace i prostřednictvím Skype support@amit.cz, tel. 549 210 276, 549 210 403

  30. Děkuji za pozornost Jiří Lón lon@amit.cz tel. 777 713 471
