Presentation Transcript

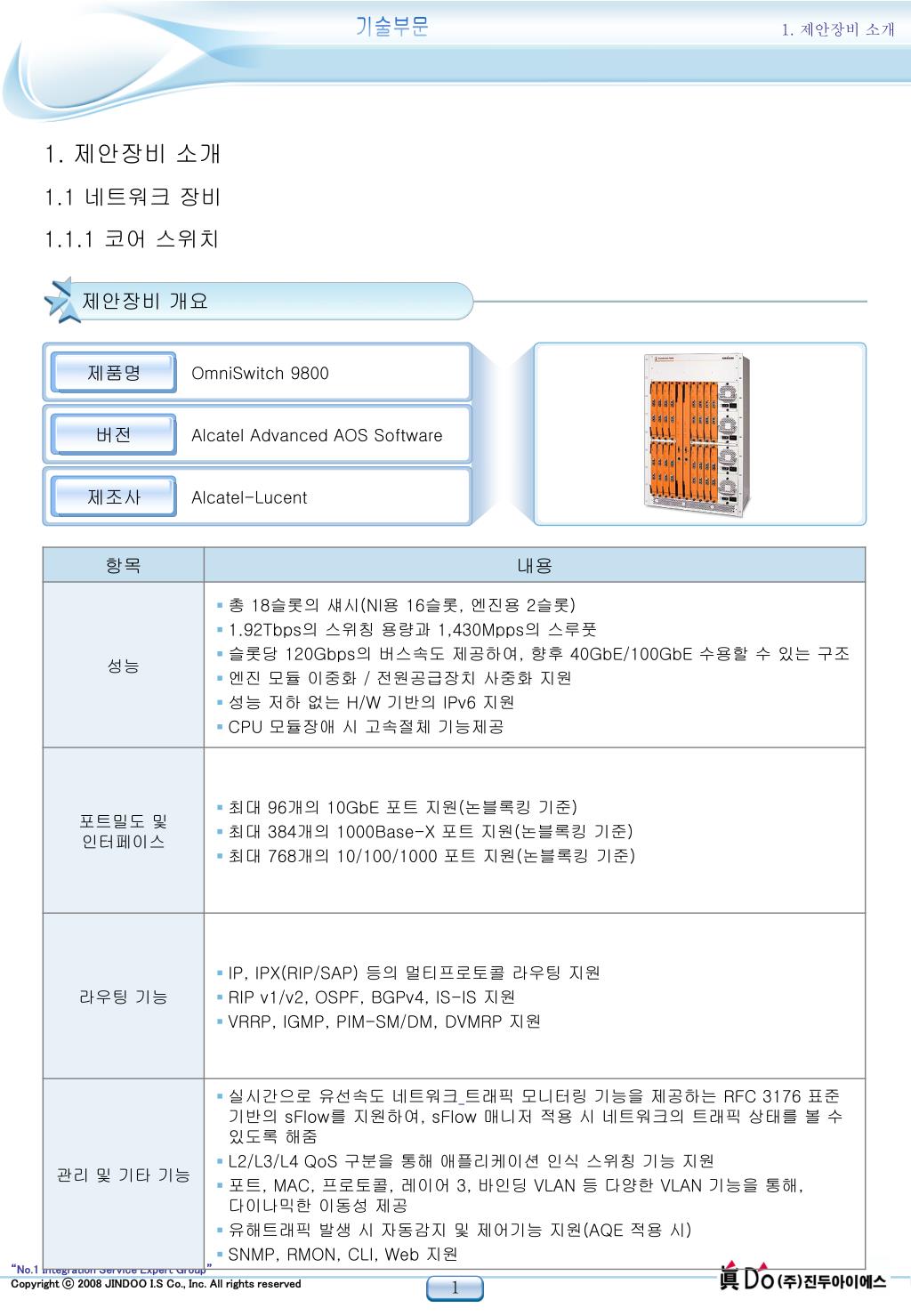

  1. 제안장비 개요 제품명 제조사 버전 OmniSwitch 9800 Alcatel Advanced AOS Software Alcatel-Lucent 1. 제안장비 소개 1.1 네트워크 장비 1.1.1 코어 스위치

  2. 제안장비 주요 기능 • CMM(매니지먼트 엔진과 스위칭 패브릭), 팬 트래이, 전원장치, 네트워크 인터페이스 모듈 등의 이중화와 핫스왑, 핫-삽입기능 지원 • 802.3ad와 알카텔 OmniChannel 포트 통합으로 포트 장애 복구 및 MAC 어드레스를 이용한 부하분담 기능 • 향후 40GbE 및 100GbE 표준 완료 시 슬롯당 120Gbps의 버스 속도를 지원하여, 섀시 교체 없이 모듈만 추가하는 형태로 지원할 수 있는 아키텍처 구조 • 모든 포트에 대해 유선속도 지원 • IEEE 802.1x • L2 ~ 4에 기반한 ACL 지원, RADIUS, TACACS+ • AQE 적용 시 유해트래픽 발생 자동감지 및 제어기능 지원하여 엔드포인트 보안성 제공 • SNMPv3, SSH, SSL for HTTPs access • DHCP 스누핑, DHCP IP 스풉 프로텍션 • PKI 인증을 통한 SSH 서비스 등 다양한 형태의 인증 VLAN 서비스 지원 • 포트별 8개의 우선순위에 따른 큐 처리 • 인터페이스 모듈별 8,192개 큐 지원 • 출력 시 802.1p, IP TOS, DiffServ 제어점 설정. 분산형 L2/L3/L4 서비스 및 처리 기능 • MAC DA, IP 프로토콜, IP SA/DA, TCP/UDP SA/DA, 포트, 인터페이스 형태, VLAN, 멀티캐스트 기준 우선순위 지정 • 802.1p에서 TOS와 DiffServ로, TOS에서 802.1p와 DiffServ로, DiffServ에서 802.1p와 TOS로 매핑 가능 • Static, RIP v1/v2, OSPF v2/v3, BGPv4, IS-IS IP 라우팅 • DVMRP, PIM-SM/DM, IGMP v1/v2/v3 멀티캐스트 라우팅 • VRRP v2/v3 Resilience • 성능저하 없는 하드웨어 기반 IPv4, IPv6 라우팅 지원 • IPX 라우팅(RIP/SAP) • OSPF-ECMP를 통한 L3 링크 및 서버 부하 분담 기능 • SNMP v1/v2/v3, RMON Group 4 지원 • RFC 3179 표준 기반의 sFlow v5를 지원하여 네트워크 성능저하 없는 실시간 유선속도 네트워크 트래픽 모니터링 기능 제공 • CLI, WEB, SNMP 기반 OmniVista 매니저 등 다양한 형태의 관리 가능 • 포트, MAC, 레이어 3, 프로토콜, 인증기반, 정책기반 VLAN 등 다양한 형태의 VLAN 기능 지원 • 듀얼 이미지 및 컨피그 저장 및 롤백 기능 지원 • SYSLOG 지원, CMMconsole 지원 멀티 프로토콜/레이어 스위칭 & 라우팅 관리 특성 시큐리티 가용성 QoS 1.1.1 코어 스위치 (계속)

  3. 제안장비 상세 사양 1.1.1 코어 스위치 (계속)

  4. 제안장비 상세 사양 1.1.1 코어 스위치 (계속)

  5. CMM 모듈 (관리용 모듈) 가상 스위칭 패브릭 프라이머리 CMM 세컨드리 CMM 스위칭 패브릭 CFM CFM 1.92Tbps 1.92Tbps BBUS BBUS FBUS 포워딩 엔진 HRE 포워딩 엔진 L2/L3/L4 QoS, ACL 네트워크 인터페이스 모듈 SDRAM 제안장비 아키텍처 분석 Firenze Firenze 프로세서 … Fir. Fir Fir Fir. NI-1 NI-16 120 Gbps 120 Gbps 1.1.1 코어 스위치 (계속) • OS9800은 슬롯당 120Gbps의 버스속도를 지원하여, 슬롯 당 120Gbps x 16슬롯(NI 슬롯 수) = 1.92Tbps의 스위치 패브릭을 제공. Cisco는 슬롯 당 40Gbps x 9슬롯 = 360Gbps x 2(풀 듀플렉스 반영) = 720Gbps. 6513은 5개만 슬롯 당 40Gbps, 나머지는 32Gbps를 모든 슬롯이 공유 • 14.88Mpps(10GbE 포트당 패킷처리능력) x 6포트(논블록킹 유선속도 지원 가능한 모듈 당 최대 지원 가능한 포트 수) x 16슬롯 = 약 1,430Mpps의 패킷처리능력 제공 • 슬롯 당 120Gbps의 버스를 제공하여 향후 섀시의 변경 없이 40GbE, 100GbE을 유선속도로 수용할 수 있는 아키텍처 구조를 갖추고 있음. Foundry의 BigIron RX 시리즈는 슬롯 당 48Gbps를 지원하는 하프슬롯을 2개 합하여 와이드슬롯 모듈로 100GbE을 수용 예정이며, 이 경우 96Gbps까지 지원 가능. Cisco Catalyst6500은 슬롯당 40Gbps 버스로 40G까지는 수용할 수 있으나 100GbE는 수용 곤란, Nortel의 ERS8600과 3Com의 Switch 8800은 슬롯당 30Gbps 버스로 40G도 수용 곤란함. Extreme BD8810은 슬롯당 48Gbps 버스를 지원하나, 2장의 MSM모듈에서 각각 24G씩 지원함으로, MSM 패브릭 장애 시 10G 4포트 및 1G 48포트(SFP 및 10/100/1000모듈 공통)모듈도 유선속도로 지원 불가. 즉, MSM 패브릭 장애 시 정상 성능에서 절반으로 감소함으로, 40GbE나 100GbE은 수용 곤란하고 현재의 대부분 모듈들로 논블록킹 유선속도 서비스 제공이 어려움 • RFC 3176 표준 기반의 sFlow v5를 지원하여, 실시간 유선속도 네트워크 트래픽 모니터링 기능 제공 • 성능 저하 없는 H/W 기반의 IPv6 라우팅 기능 제공 • 슬롯 당 120Gbps 버스로 설계되어, 제공되는 모든 형태의 포트 모듈에 대해 논블록킹 유선속도 제공. 실제 포트별 대역폭으로 계산 시, 10GbE 6포트 모듈 적용 시 6 x 10Gbps = 60Gbps, 24포트 1GbE 모듈 적용 시 24 x 1Gbps = 24Gbps, 48포트 1GbE 모듈 적용 시 48 x 1Gbps = 48Gbps로 논블록킹 유선속도 서비스 제공 가능 • AQE과 연동 시 엔드포인트에 대한 유해트래픽 발생 자동감지 및 제어기능 지원 • QoS 적용 시 Ingress/Egress 큐를 모두 제공하여 보다 효과적인 서비스 지원 • CMM 엔진은 스위칭 엔진부와 독립적으로 스위칭 패브릭부가 구성되어 각 NI슬롯과 120Gbps로 연결

  6. 제안장비 아키텍처 분석 OS9800 스위치의 구조 • 총 18-슬롯 섀시 구조 • 가용슬롯 : 16슬롯 • 네트워크 인터페이스 모듈은 OS9000 시리즈간 호환 가능 • 관리용 모듈 슬롯(CMM) : 2 슬롯 • 관리를 위한 액티브/스탠바이 이중화 구성 • 백플레인 구조 • 패시브 백플레인 구조(상시 1.92Tbps 제공) • 물리적 사양 • 랙 마운트 : 19”및 23”랙 • 규격 및 무게 • (H) 29.75”/75.6cm/17 랙 유니트 • (W) 17.4”/44.2cm • (D) 14.75”/37.5cm • (Weight) 188lb(85kg) fully loaded OS9800 스위치의 구조 1.1.1 코어 스위치 (계속) • 총 18-슬롯 섀시(16 NI 슬롯) • 패시브 백플레인 아키텍쳐 • 팬 트래이(핫스왑) • 2 CMMs(핫스왑)x 관리(Management)x 스위칭 패브릭 • 16NI(핫스왑)x 24/48-포트 10/100/1000x 24-포트 10/100/1000 PoEx 24-포트 1000-X SFPx 2/6-포트 10,000-X XFP(10GbE) • 4PSU(핫스왑)x N+1 redundancyx 110/220V input(AC)x 48V input(DC)

  7. 제안장비 개요 제품명 제조사 버전 OmniSwitch 9700 Alcatel Advanced AOS Software Alcatel-Lucent 1.1.2 분산 스위치

  8. 제안장비 기능 • CMM(매니지먼트 엔진과 스위칭 패브릭), 팬 트래이, 전원장치, 네트워크 인터페이스 모듈 등의 삼중화와 핫스왑, Hot 삽입기능 지원 • 802.3ad와 알카텔 OmniChannel 포트 통합으로 포트 장애 복구 및 MAC 어드레스를 이용한 부하분담 기능 • 향후 40GbE 및 100GbE 표준 완료 시 슬롯당 120Gbps의 버스 속도를 지원하여, 섀시 교체 없이 모듈만 추가하는 형태로 지원할 수 있는 아키텍처 구조 • 모든 포트에 대해 유선속도 지원 • IEEE 802.1x • L2 ~ 4에 기반한 ACL 지원, RADIUS, TACACS+ • AQE 적용 시 유해트래픽 발생 자동감지 및 제어기능 지원하여 엔드포인트 보안성 제공 • SNMPv3, SSH, SSL for HTTPs access • DHCP 스누핑, DHCP IP 스풉 프로텍션 • PKI 인증을 통한 SSH 서비스 등 다양한 형태의 인증 VLAN 서비스 지원 • 포트별 8개의 우선순위에 따른 큐 처리 • 인터페이스 모듈별 8,192개 큐 지원 • 출력 시 802.1p, IP TOS, DiffServ 제어점 설정. 분산형 L2/L3/L4 서비스 및 처리 기능 • MAC DA, IP 프로토콜, IP SA/DA, TCP/UDP SA/DA, 포트, 인터페이스 형태, VLAN, 멀티캐스트 기준 우선순위 지정 • 802.1p에서 TOS와 DiffServ로, TOS에서 802.1p와 DiffServ로, DiffServ에서 802.1p와 TOS로 매핑 가능 • Static, RIP v1/v2, OSPF v2/v3, BGPv4, IS-IS IP 라우팅 • DVMRP, PIM-SM/DM, IGMP v1/v2/v3 멀티캐스트 라우팅 • VRRP v2/v3 Resilience • 성능저하 없는 하드웨어 기반 IPv6 라우팅 지원 • IPX 라우팅(RIP/SAP) • OSPF-ECMP를 통한 L3 링크 및 서버 부하 분담 기능 • SNMP v1/v2/v3, RMON Group 4 지원 • RFC 3179 표준 기반의 sFlow v5를 지원하여 네트워크 성능저하 없는 실시간 유선속도 네트워크 트래픽 모니터링 기능 제공 • CLI, WEB, SNMP 기반 OmniVista 매니저 등 다양한 형태의 관리 가능 • 포트, MAC, 레이어 3, 프로토콜, 인증기반, 정책기반 VLAN 등 다양한 형태의 VLAN 기능 지원 • 듀얼 이미지 및 컨피그 저장 및 롤백 기능 지원 • SYSLOG 지원, CMMconsole 지원 멀티 프로토콜/레이어 스위칭 & 라우팅 관리 특성 시큐리티 가용성 QoS 1.1.2 분산 스위치 (계속)

  9. 제안장비 상세 사양 1.1.2 분산 스위치 (계속)

  10. 제안장비 상세 사양 1.1.2 분산 스위치 (계속)

  11. CMM 모듈 (관리용 모듈) 가상 스위칭 패브릭 프라이머리 CMM 세컨드리 CMM 스위칭 패브릭 CFM CFM 960Gbps 960Gbps BBUS BBUS FBUS 포워딩 엔진 HRE 포워딩 엔진 L2/L3/L4 QoS, ACL 네트워크 인터페이스 모듈 SDRAM 제안장비 아키텍처 분석 Firenze Firenze 프로세서 … Fir. Fir Fir Fir. NI-1 NI-8 120 Gbps 120 Gbps 1.1.2 분산 스위치 (계속) • OS9700은 슬롯당 120Gbps의 버스속도를 지원하여, 슬롯 당 120Gbps x 8슬롯(NI 슬롯 수) = 960Gbps의 스위치 패브릭을 제공. Cisco는 슬롯 당 40Gbps x 9슬롯 = 360Gbps x 2(풀 듀플렉스 반영) = 720Gbps. 6513은 5개만 슬롯 당 40Gbps, 나머지는 32Gbps를 모든 슬롯이 공유 • 14.88Mpps(10GbE 포트당 패킷처리능력) x 6포트(논블록킹 유선속도 지원 가능한 모듈 당 최대 지원 가능한 포트 수) x 8슬롯 = 약 715Mpps의 패킷처리능력 제공 • 슬롯 당 120Gbps의 버스를 제공하여 향후 섀시의 변경 없이 40GbE, 100GbE을 유선속도로 수용할 수 있는 아키텍처 구조를 갖추고 있음. Foundry의 BigIron RX 시리즈는 슬롯 당 48Gbps를 지원하는 하프슬롯을 2개 합하여 와이드슬롯 모듈로 100GbE을 수용 예정이며, 이 경우 96Gbps까지 지원 가능. Cisco Catalyst6500은 슬롯당 40Gbps 버스로 40G까지는 수용할 수 있으나 100GbE는 수용 곤란, Nortel의 ERS8600과 3Com의 Switch 8800은 슬롯당 30Gbps 버스로 40G도 수용 곤란함. Extreme BD8810은 슬롯당 48Gbps 버스를 지원하나, 2장의 MSM모듈에서 각각 24G씩 지원함으로, MSM 패브릭 장애 시 10G 4포트 및 1G 48포트(SFP 및 10/100/1000모듈 공통)모듈도 유선속도로 지원 불가. 즉, MSM 패브릭 장애 시 정상 성능에서 절반으로 감소함으로, 40GbE나 100GbE은 수용 곤란하고 현재의 대부분 모듈들로 논블록킹 유선속도 서비스 제공이 어려움 • RFC 3176 표준 기반의 sFlow v5를 지원하여, 실시간 유선속도 네트워크 트래픽 모니터링 기능 제공 • 성능 저하 없는 H/W 기반의 IPv6 라우팅 기능 제공 • 슬롯 당 120Gbps 버스로 설계되어, 제공되는 모든 형태의 포트 모듈에 대해 논블록킹 유선속도 제공. 실제 포트별 대역폭으로 계산 시, 10GbE 6포트 모듈 적용 시 6 x 10Gbps = 60Gbps, 24포트 1GbE 모듈 적용 시 24 x 1Gbps = 24Gbps, 48포트 1GbE 모듈 적용 시 48 x 1Gbps = 48Gbps로 논블록킹 유선속도 서비스 제공 가능 • AQE과 연동 시 엔드포인트에 대한 유해트래픽 발생 자동감지 및 제어기능 지원 • QoS 적용 시 Ingress/Egress 큐를 모두 제공하여 보다 효과적인 서비스 지원 • CMM 엔진은 스위칭 엔진부와 독립적으로 스위칭 패브릭부가 구성되어 각 NI슬롯과 120Gbps로 연결

  12. 제안장비 아키텍처 분석 OS9700 스위치의 구조 • 총 10-슬롯 섀시 구조 • 가용슬롯 : 8슬롯 • 네트워크 인터페이스 모듈은 OS9000 시리즈간 호환 가능 • 관리용 모듈 슬롯(CMM) : 2 슬롯 • 관리를 위한 액티브/스탠바이 이중화 구성 • 백플레인 구조 • 패시브 백플레인 구조(상시 960Gbps 제공) • 물리적 사양 • 랙 마운트 : 19” 및 23” 랙 • 규격 및 무게 • (H) 19.25”/48.9cm/11 랙 유니트 • (W) 17.4”/44.2cm • (D) 14.75”/37.5cm • (Weight) 132.5lb(60kg) fully loaded OS9700 스위치의 구조 1.1.2 분산 스위치 (계속) • 총 10-슬롯 섀시(8 NI 슬롯) • 패시브 백플레인 아키텍쳐 • 팬 트래이(핫스왑) • 2 CMMs(핫스왑)x 관리(Management)x 스위칭 패브릭 • 8NI(핫스왑)x 24/48-포트 10/100/1000x 24-포트 10/100/1000 PoEx 24-포트 1000-X SFPx 2/6-포트 10,000-X XFP(10GbE) • 3PSU(핫스왑)x N+1 redundancyx 110/220V input(AC)x 48V input(DC)

  13. 제안장비 개요 제품명 제조사 버전 OmniSwitch 6850-P48L Alcatel Advanced AOS Software Alcatel-Lucent 1.1.3 액세스 스위치

  14. 제안장비 개요 제품명 제조사 버전 OmniSwitch 6850-P24L Alcatel Advanced AOS Software Alcatel-Lucent 1.1.3 액세스 스위치

  15. 제안장비 주요 기능 • 가상 섀시 기능 지원으로, 스택된 각 OS6850 장비가 하나의 섀시에 장착된 NI 모듈로 동작하여, 핫스왑 및 핫삽입 기능 제공 • 섀시형 백본 장비인 OS9000 시리즈의 CMM 모듈(관리 및 스위치 패브릭)처럼, OS6850 시스템들 간에 이미지 및 컨피그 롤백 기능 제공하고, 프라이머리 및세컨드리 관리 모듈처럼 복수의 OS6850이 동작하여 시스템 가용성 향상 • 스택 시 싱글 포인트 페일오버를 방지하기 위해 Looped Daisy Chain 기능 지원하여, 폴트 톨러런트 루프 스태킹 시스템 구성 • 10/100에서 S/W 라이센스 업그레이드 만으로 10/100/1000으로 업그레이드 • IEEE 802.1x • L2 ~ 4에 기반한 ACL 지원, RADIUS, TACACS+ • AQE 적용 시 유해트래픽 발생 자동감지 및 제어기능 지원하여 엔드포인트 보안성 제공 • SNMPv3, SSH, SSL for HTTPs access • DHCP 스누핑, DHCP IP 스풉 프로텍션 • PKI 인증을 통한 SSH 서비스 등 다양한 형태의 인증 VLAN 서비스 지원 • 포트별 8개의 우선순위에 따른 큐 처리 • 인터페이스 모듈별 8,192개 큐 지원 • 출력 시 802.1p, IP TOS, DiffServ 제어점 설정. 분산형 L2/L3/L4 서비스 및 처리 기능 • MAC DA, IP 프로토콜, IP SA/DA, TCP/UDP SA/DA, 포트, 인터페이스 형태, VLAN, 멀티캐스트 기준 우선순위 지정 • 802.1p에서 TOS와 DiffServ로, TOS에서 802.1p와 DiffServ로, DiffServ에서 802.1p와 TOS로 매핑 가능 • Static, RIP v1/v2, OSPF v2/v3, BGPv4, IS-IS IP 라우팅 • DVMRP, PIM-SM/DM, IGMP v1/v2/v3 멀티캐스트 라우팅 • VRRP v2/v3 Resilience • 성능저하 없는 하드웨어 기반 IPv6 라우팅 지원 • IPX 라우팅(RIP/SAP) • OSPF-ECMP를 통한 L3 링크 및 서버 부하 분담 기능 • SNMP v1/v2/v3, RMON Group 4 지원 • RFC 3179 표준 기반의 sFlow v5를 지원하여 네트워크 성능저하 없는 실시간 유선속도 네트워크 트래픽 모니터링 기능 제공 • CLI, WEB, SNMP 기반 OmniVista 매니저 등 다양한 형태의 관리 가능 • 포트, MAC, 레이어 3, 프로토콜, 인증기반, 정책기반 VLAN 등 다양한 형태의 VLAN 기능 지원 • 듀얼 이미지 및 컨피그 저장 및 롤백 기능 지원 멀티 프로토콜/레이어 스위칭 & 라우팅 관리 특성 시큐리티 가용성 QoS 1.1.3 액세스 스위치 (계속)

  16. 제안장비 상세 사양 1.1.3 액세스 스위치 (계속)

  17. 제안장비 상세 사양 1.1.3 액세스 스위치 (계속)

  18. 제안장비 아키텍처 분석 OS6850 시리즈의 아키텍처 특징 Redundant 파워 시스템 10/100 또는 10/100/1000 콘솔 포트 1G SFP 10G(해당 모델만) 1.1.3 액세스 스위치 (계속) • 모든OS6850 시리즈가 스태커블을 지원 • 1스택시스템에 최대 8대 까지 수용 • 1스택 시스템당 최대 384 Gigabit 포트 • 1스택시스템당 최대 16 10Gigabit 포트 • PoE/non-PoE, 24/48포트 등 모든 모델의 혼합 운용 가능 • 스택 시 가상 섀시기능 지원 • 1스택 시스템이 가상의 섀시로 단일 운용 • 1스택 시스템을 싱글 IP로 관리 • 각 OS6850 장비가 하나의 섀시에 장착된 가상의 NI 모듈로 동작하여, 핫스왑 및 Hot-삽입 기능 제공 • OS9000 시리즈 같은 섀시형 장비의 CMM 모듈(관리 및 스위치 패브릭)처럼, OS6850 시스템들 간에 이미지 및 컨피그 롤백 기능을 제공하여, 프라이머리& 세컨드리 매니저로 동작함으로써, 시스템 가용성 향상 • 스택 시 싱글 포인트 페일러를 방지하기 위한 Looped Daisy Chain 기능 지원하여, 폴트 톨러런트 루프 스태킹 시스템 구성 • H/W기반의 IPv6를 유선속도로 성능 저하 없이 지원(IPv6 포럼으로부터 IPv6 Ready 인증을 받음) • RFC 3176 sFlow를 실시간 트래픽 모니터링 기능 제공 • PoE 지원(해당 모델) • 유선속도 10/100/1000, 10GbE 지원(해당 모델) • Redundant 파워 시스템을 통한 안정적 시스템 운용 환경 제공 • 멀티레이어 스위칭 & 라우팅 기능 기본 제공(BGP, IS-IS, OSPF, RIP, DVMRP, PIM, IGMP) • 포트, MAC, 프로토콜, 레이어 3, 바인딩 VLAN 등 다양한 VLAN 기능을 통해, 다이나믹한 이동성 제공 • 유해트래픽 발생 시 자동감지 및 제어기능 지원(AQE 적용 시) 1스택 시스템당 8대까지 수용 가능 • 운용 환경 OS6850 시리즈의 기본 구조

  19. 제안장비 아키텍처 분석 Distributed andresilient 관리 스마트 컨티니어스 스위칭 백본 A 40G 풀 듀플렉스 스택 루프 슬롯#1(P) 장애 백본 A Block 슬롯#2(S) 스택#1(프라이머리 CMM) 이미지 / 컨피그 롤백 백본 B 장애 40 Gbps 관리용 모듈 재 설정 슬롯#3 802.3ad 802.1w OSPF ECMP VRRP 슬롯#4 핫스왑 everything Blank 백본 B 스택#2(세컨드리 CMM) 슬롯#5 Blank 슬롯#6 Blank 슬롯#7 Blank 스택#3 슬롯#8 Blank Stacking Loop 1.1.3 액세스 스위치 (계속) • 최대 8대의 OS6850 스위치를 논리적으로 하나의 섀시로 동작하게 하는 가상 섀시 기능을 통해, 스택 시스템 내의 장비들이 섀시형 백본인 OS9000 시리즈의 관리 모듈인 CMM처럼 동작하여, 두 대의 OS6850이 각각 논리적인 프라이머리/세컨드리 CMM으로 운용되어 시스템의 가용성을 제공 • 가상 섀시로 구성된 각 OS6850이 제공하는 40Gbps의 스택 버스는 스택 멤버에 포함된 모든 스위치의 스택 버스를 통합하여, 가상 섀시의 스위치 패브릭으로 동작 • 섀시형 백본 장비인 OS9000 시리즈와 동일한 운용체제를 사용하여, 섀시에서와 같은 이미지 & 컨피그 롤백, 스마트 컨티니어스 스위칭, 802.3ad Link Aggregation, CMM 이중화 기능 등을 제공 • 스택 링크는 Daisy Chine으로 구성되어, 한 스택 링크의 장애 시에도 다른 쪽 링크를 통해 지속적인 서비스가 제공 • 프라이머리 CMM으로 동작하는 장비의 장애 시 세컨드리 CMM으로 동작하는 장비가 페일오버 서비스를 제공하여 지속적인 서비스가 가능 • RFC 3176 표준을 준수한 sFlow v5를 지원 H/W기반의 실시간 유선속도 트래픽 모니터링 정보 제공
