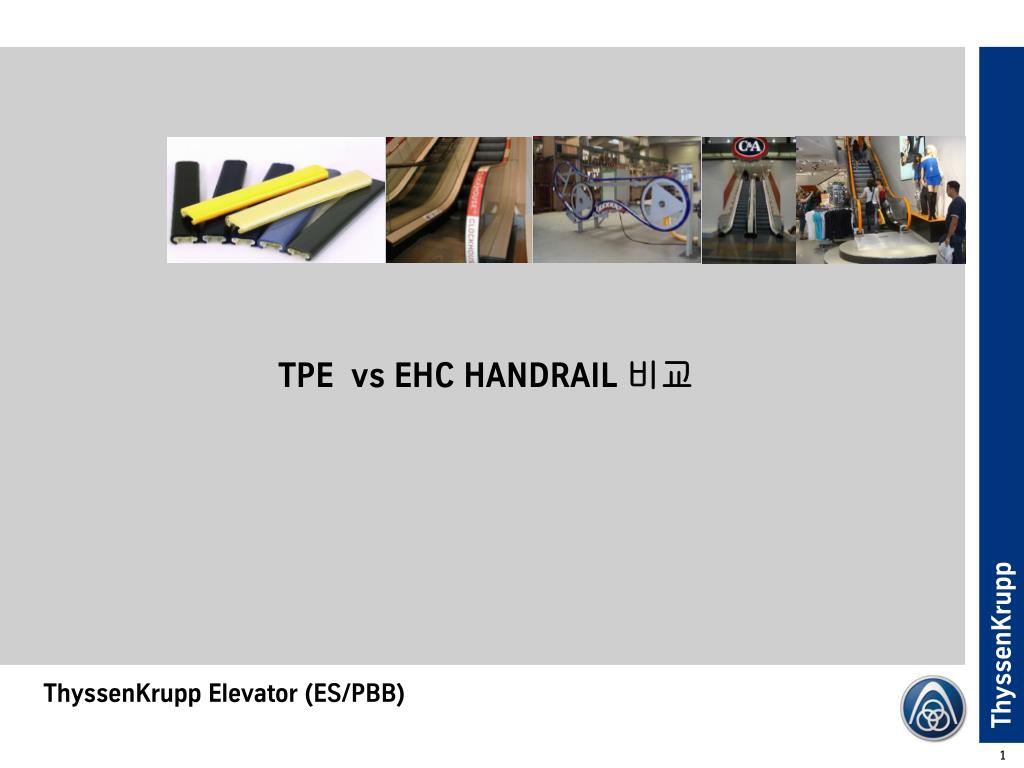

  1. TPE vs EHC HANDRAIL 비교

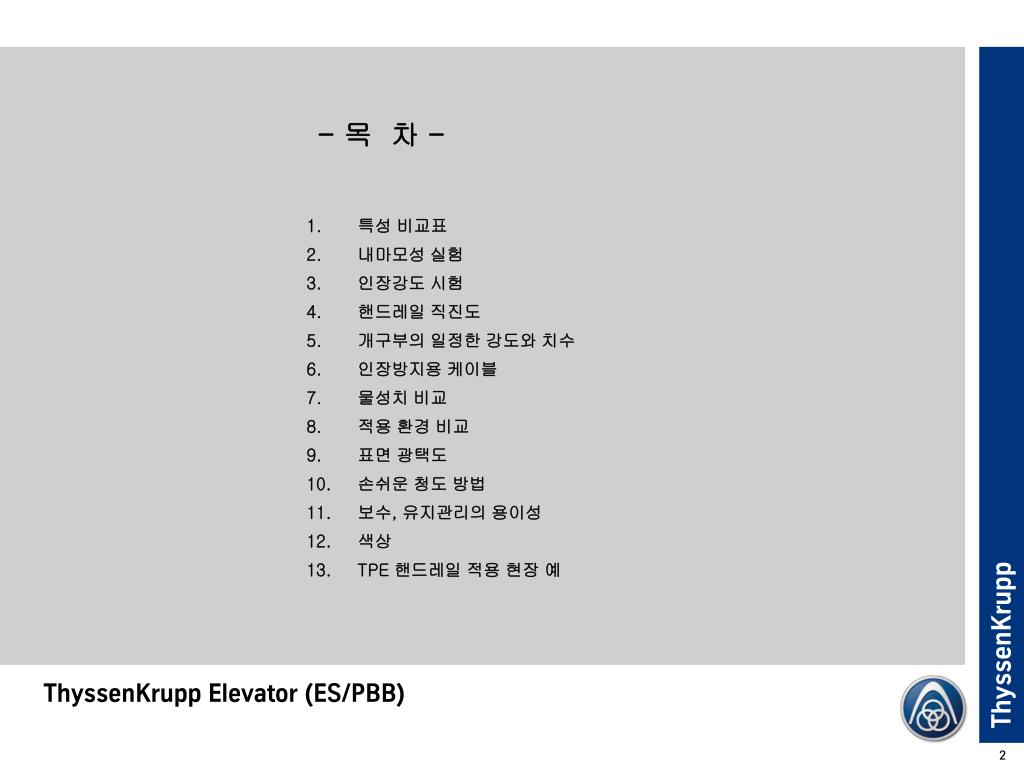

  2. - 목 차 - • 특성 비교표 • 내마모성 실험 • 인장강도 시험 • 핸드레일 직진도 • 개구부의 일정한 강도와 치수 • 인장방지용 케이블 • 물성치 비교 • 적용 환경 비교 • 표면 광택도 • 손쉬운 청도 방법 • 보수, 유지관리의 용이성 • 색상 • TPE 핸드레일 적용 현장 예

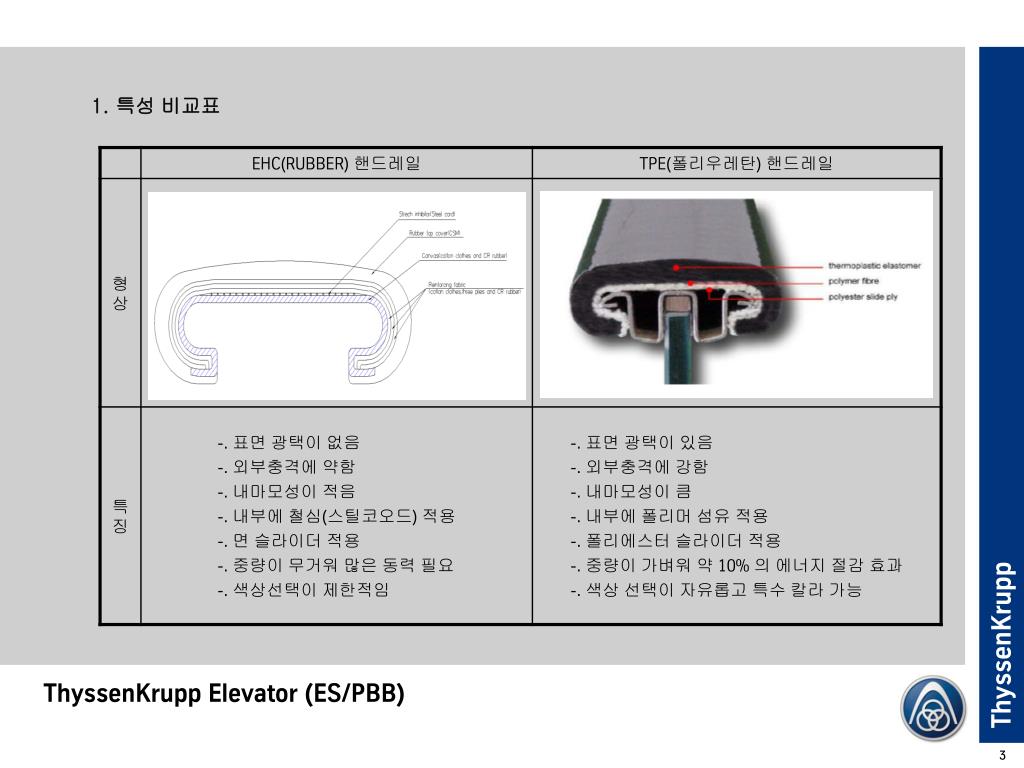

  3. 1. 특성 비교표

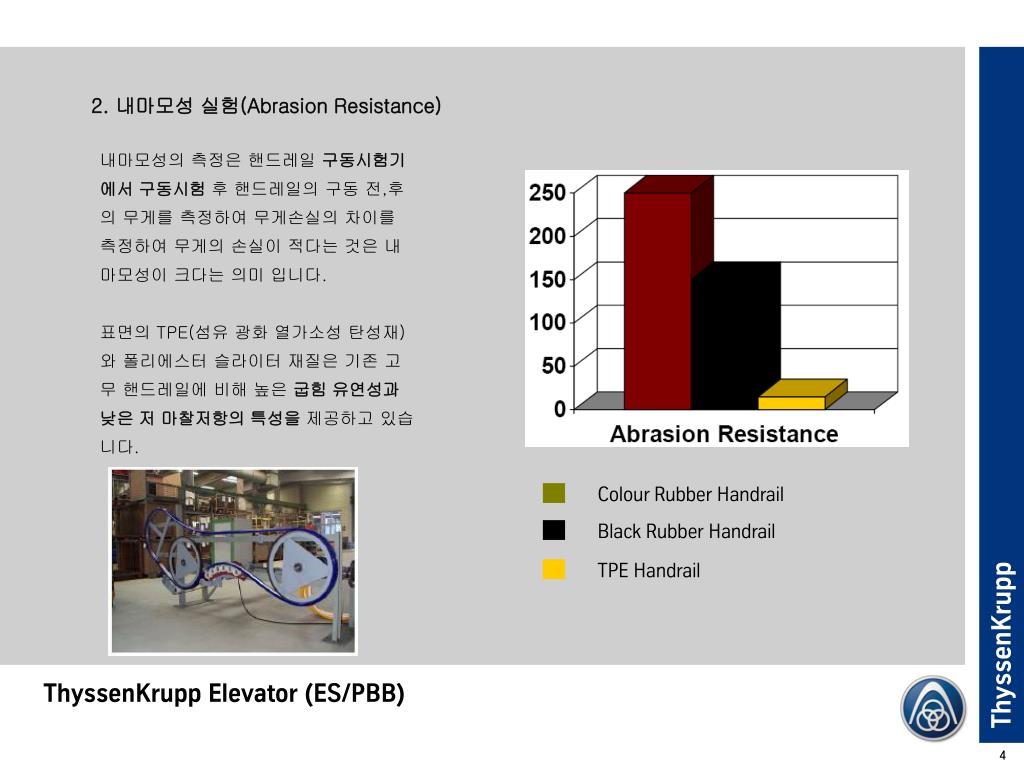

  4. 2. 내마모성 실험(Abrasion Resistance) 내마모성의 측정은 핸드레일 구동시험기에서 구동시험 후 핸드레일의 구동 전,후의 무게를 측정하여 무게손실의 차이를 측정하여 무게의 손실이 적다는 것은 내마모성이 크다는 의미 입니다. 표면의 TPE(섬유 광화 열가소성 탄성재) 와 폴리에스터 슬라이터 재질은 기존 고무 핸드레일에 비해 높은 굽힘 유연성과 낮은 저 마찰저항의 특성을 제공하고 있습니다. Colour Rubber Handrail Black Rubber Handrail TPE Handrail

  5. 3. 인장강도 실험(Tensile Strength) TPE의 장점은 소재의 인장강도와 직결됩니다. TPE는 철심재 대신 항공우주산업에서 쓰이는 폴리머 섬유를 적용하여 철심강화 핸드레일에 비해 높은 인장강도를 유지하며, 커버 소재는 고무보다 2배 이상의 인장강도와 찢김강도를 지녀 핸드레일의 수명을 연장합니다. 또한 고성능 섬유의 열 팽창율은 기존 철심 보강재에 비해 10배 이하로 낮습니다. Colour Rubber Handrail Black Rubber Handrail TPE Handrail

  6. 4. 핸드레일 직진도(Straightness) -.높은직진도 ...설치및유지가용이함 -.구동시스템과의적은간섭 ...핸드레일과핸드레일구동시스템의 수명향상

  7. 5. 개구부의 일정한 치수와 강도(Lip Dimension & Strength) .만일핸드레일개구부의치수가늘어나면핸드레일과가이드사이의공간이생기고이곳으로승객이손가락이나손이끼일위험이있습니다. -.Lip Dimension .시간이지남에따라고무핸드레일의개구부의치수는증가합니다. TPE 핸드레일은핸드레일수명이다할때까지개구부의치수가일정하게유지됩니다. .Lip Strength TPE는사용연수에관계없이개구부의강도가일정하게유지됩니다. .고무와같이여러겹의포층과고무로이루어진구성이아니기때문에TPE의개구부강도는수명이다할때까지일정한강도를유지할수있습니다.

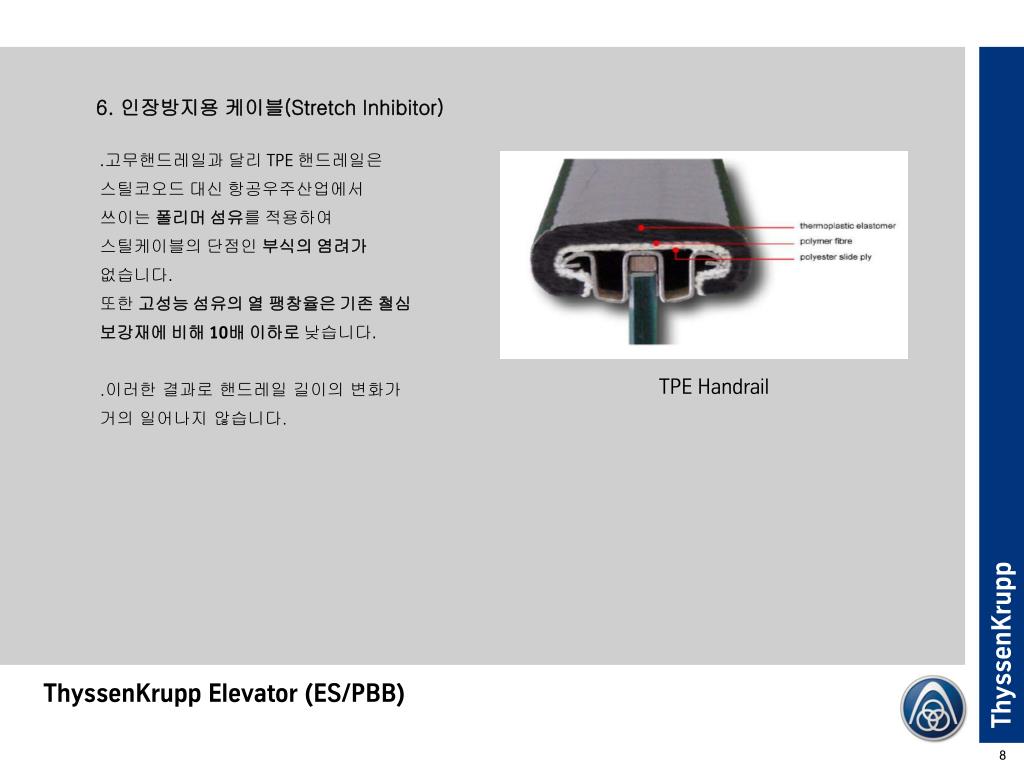

  8. 6. 인장방지용 케이블(Stretch Inhibitor) .고무핸드레일과 달리 TPE 핸드레일은 스틸코오드 대신 항공우주산업에서 쓰이는 폴리머 섬유를 적용하여 스틸케이블의 단점인 부식의 염려가 없습니다. 또한 고성능 섬유의 열 팽창율은 기존 철심 보강재에 비해 10배 이하로 낮습니다. .이러한결과로핸드레일길이의변화가 거의일어나지않습니다. TPE Handrail

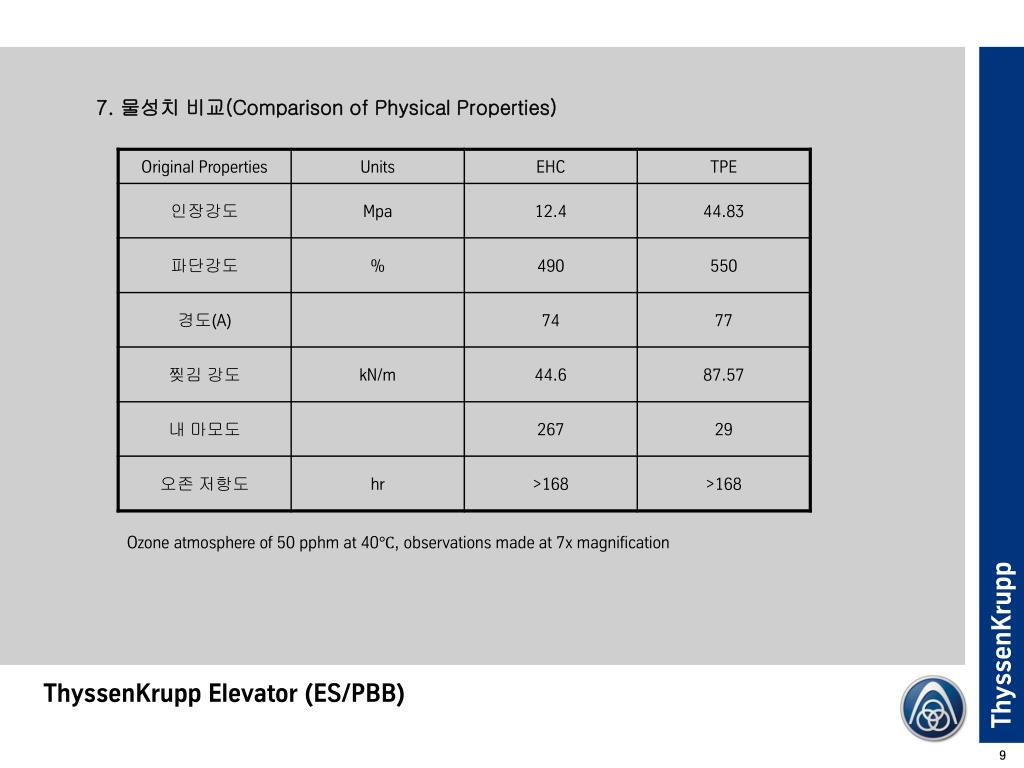

  9. 7. 물성치 비교(Comparison of Physical Properties) Ozone atmosphere of 50 pphm at 40℃, observations made at 7x magnification

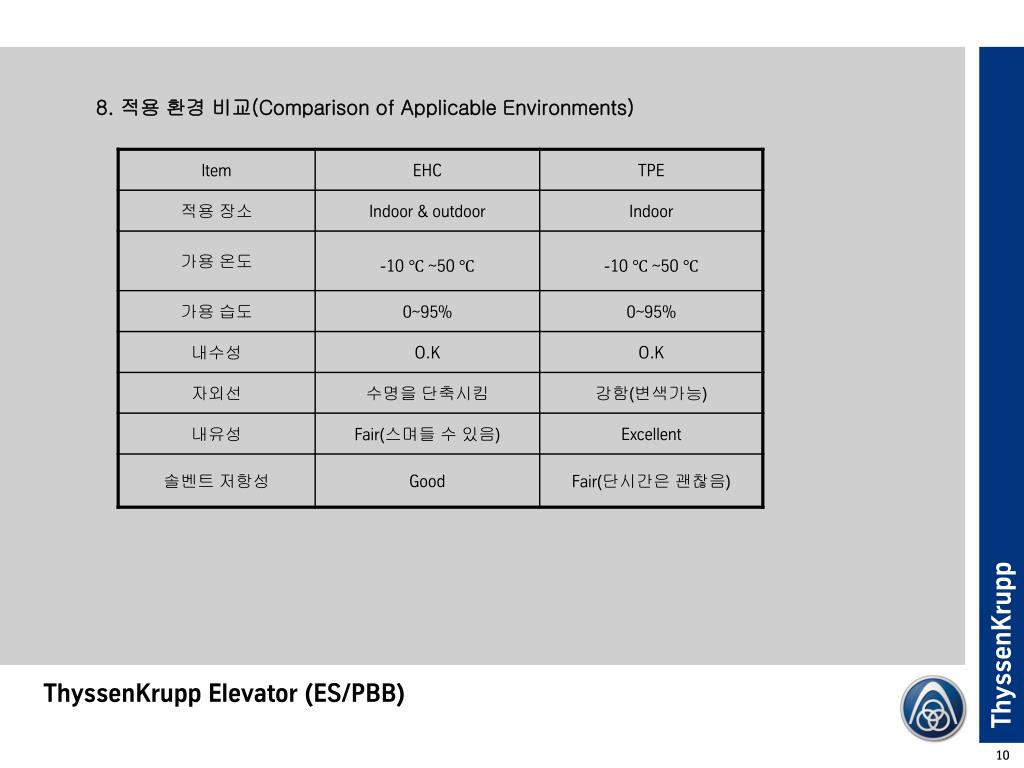

  10. 8. 적용 환경 비교(Comparison of Applicable Environments)

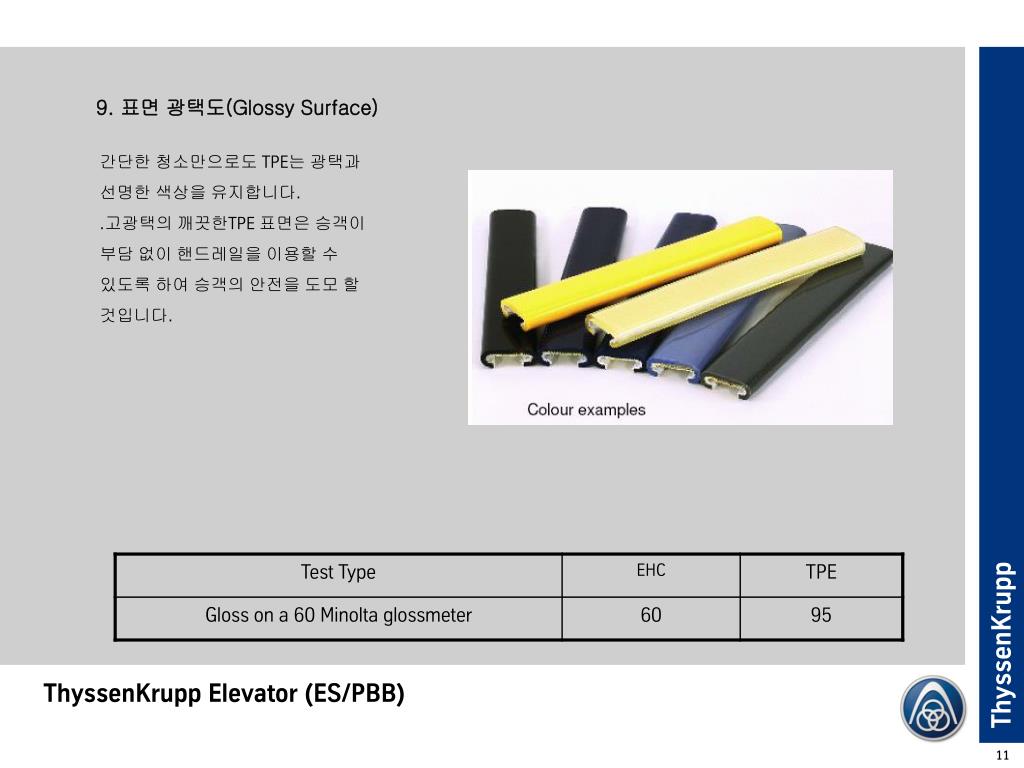

  11. 9. 표면 광택도(Glossy Surface) 간단한청소만으로도TPE는광택과선명한색상을유지합니다. .고광택의깨끗한TPE 표면은승객이부담없이핸드레일을이용할수있도록하여승객의안전을도모할것입니다.

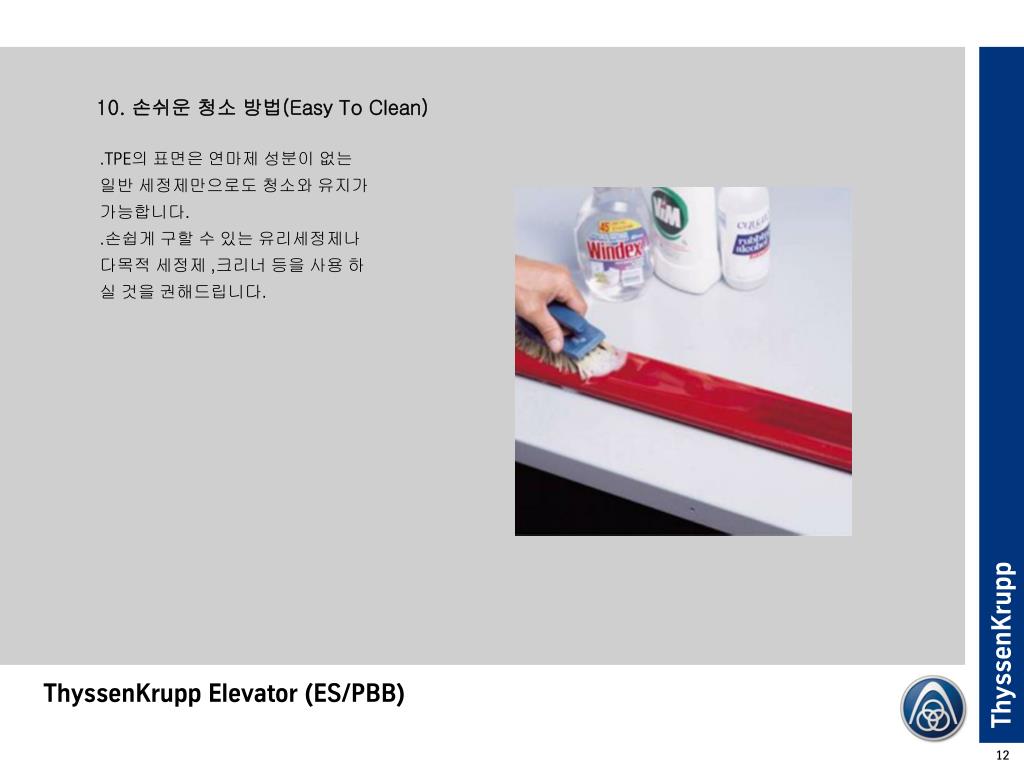

  12. 10. 손쉬운 청소 방법(Easy To Clean) .TPE의표면은연마제성분이없는일반세정제만으로도청소와유지가가능합니다. .손쉽게구할수있는유리세정제나다목적세정제,크리너등을사용하실것을권해드립니다.

  13. 11. 보수, 유지 관리의 용이성 • 핸드레일 끝단의 용융 접합방식에 의한 연결작업 용이하며, 사용도중 핸드레일이 손상을 입을 경우 부분적인 보수가 가능합니다. • 보수교체 시간이 기존의 고무 핸드레일 보다 시간이 약 50% 적게 걸립니다.

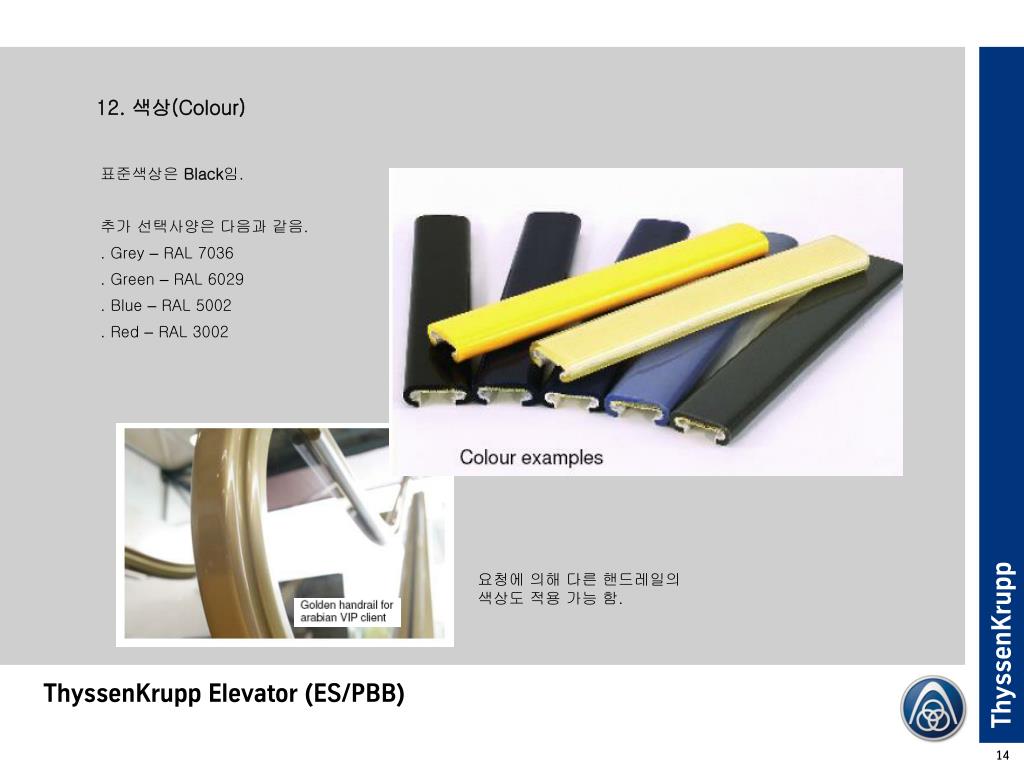

  14. 12. 색상(Colour) 표준색상은 Black임. 추가 선택사양은 다음과 같음. . Grey – RAL 7036 . Green – RAL 6029 . Blue – RAL 5002 . Red – RAL 3002 요청에 의해 다른 핸드레일의 색상도 적용 가능 함.

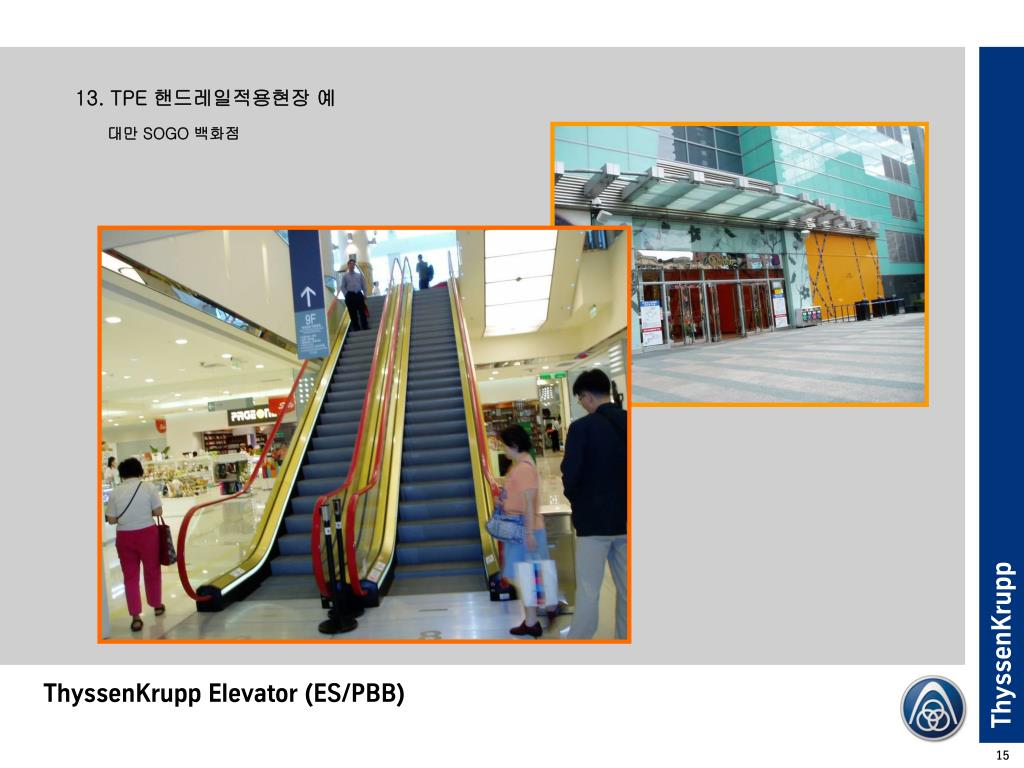

  15. 13. TPE 핸드레일적용현장 예 대만 SOGO 백화점

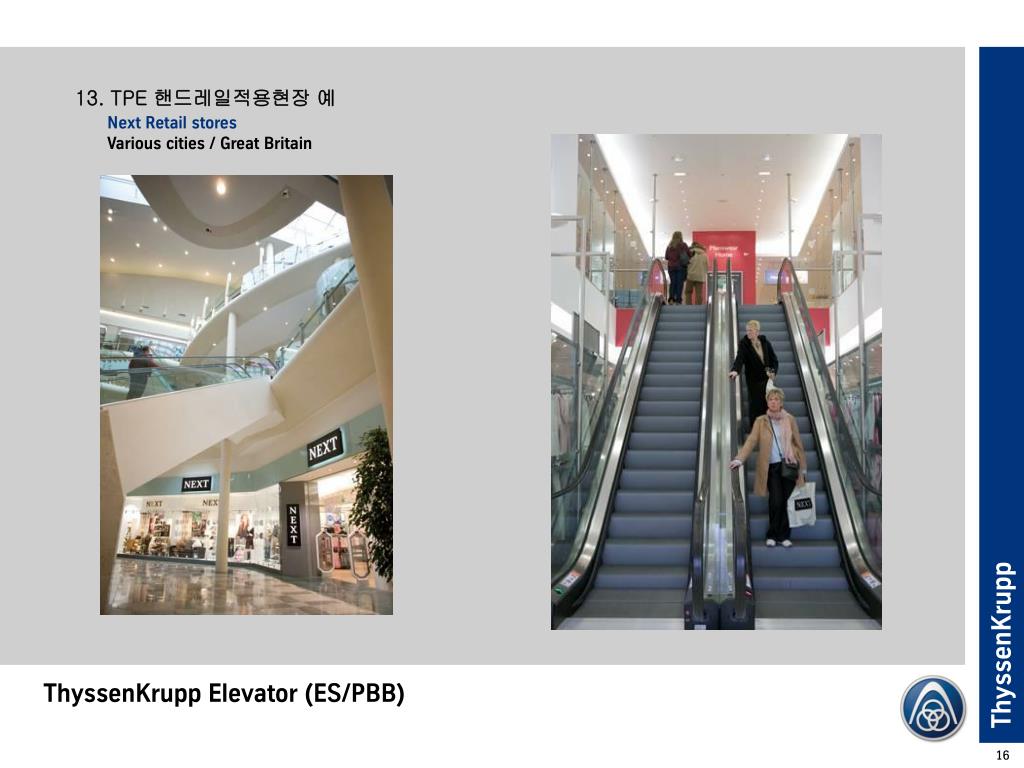

  16. 13. TPE 핸드레일적용현장 예 Next Retail storesVarious cities / Great Britain
