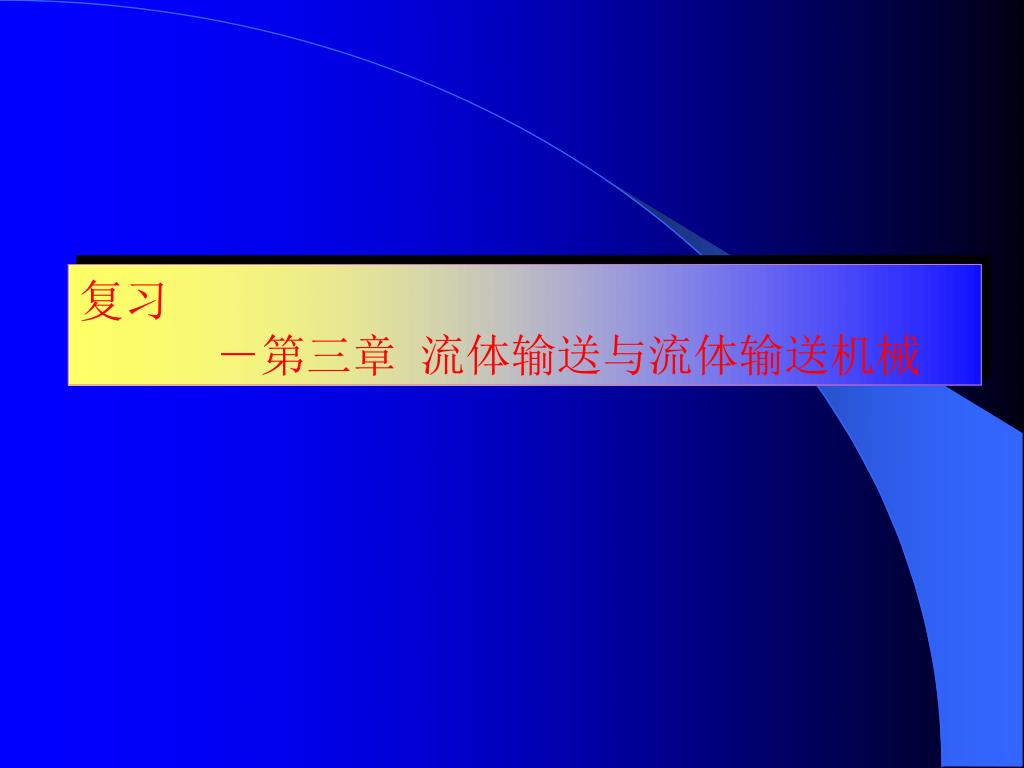

  1. 复习 －第三章 流体输送与流体输送机械

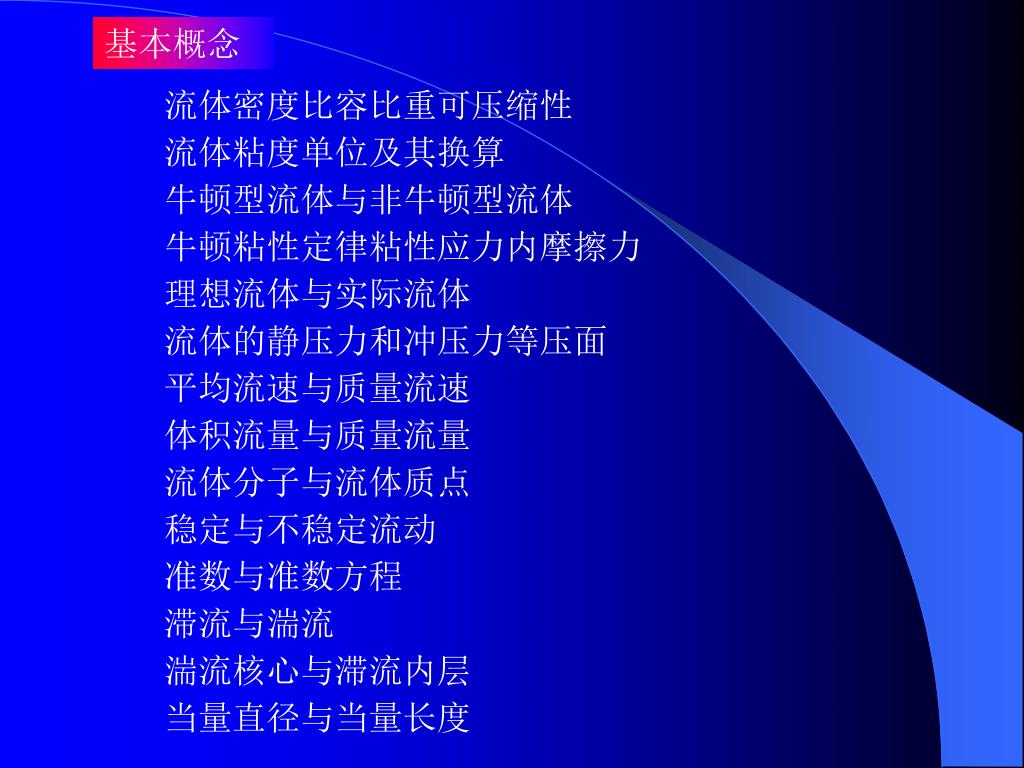

  2. 基本概念 流体密度比容比重可压缩性 流体粘度单位及其换算 牛顿型流体与非牛顿型流体 牛顿粘性定律粘性应力内摩擦力 理想流体与实际流体 流体的静压力和冲压力等压面 平均流速与质量流速 体积流量与质量流量 流体分子与流体质点 稳定与不稳定流动 准数与准数方程 滞流与湍流 湍流核心与滞流内层 当量直径与当量长度

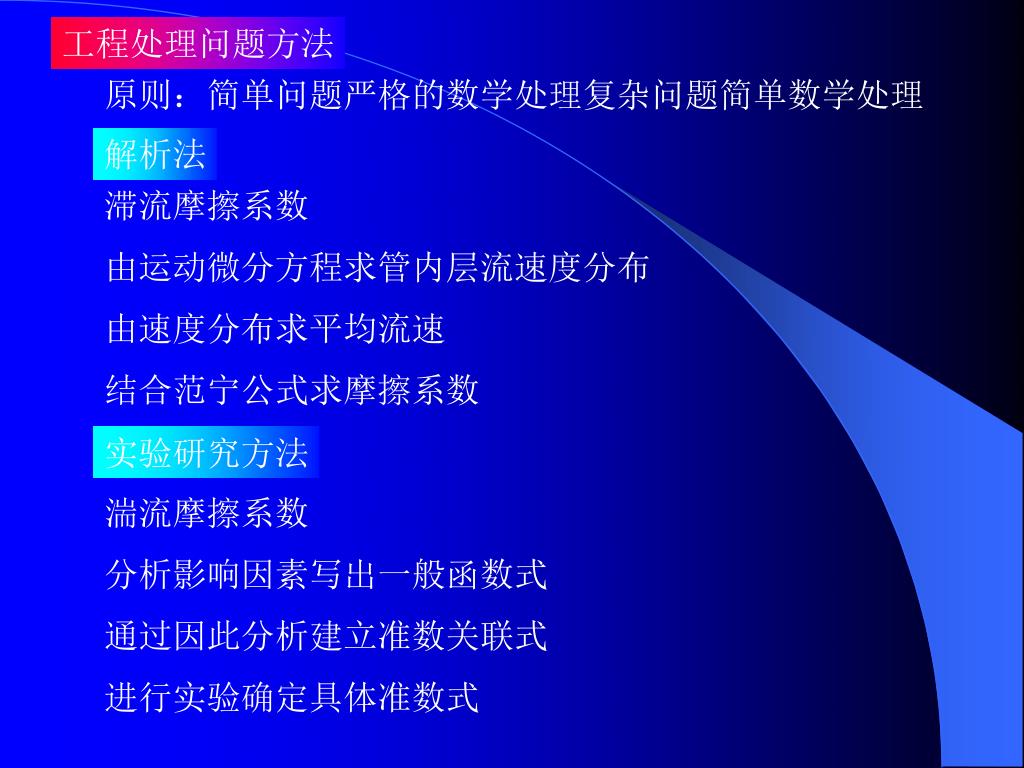

  3. 工程处理问题方法 原则：简单问题严格的数学处理复杂问题简单数学处理 解析法 滞流摩擦系数 由运动微分方程求管内层流速度分布 由速度分布求平均流速 结合范宁公式求摩擦系数 实验研究方法 湍流摩擦系数 分析影响因素写出一般函数式 通过因此分析建立准数关联式 进行实验确定具体准数式

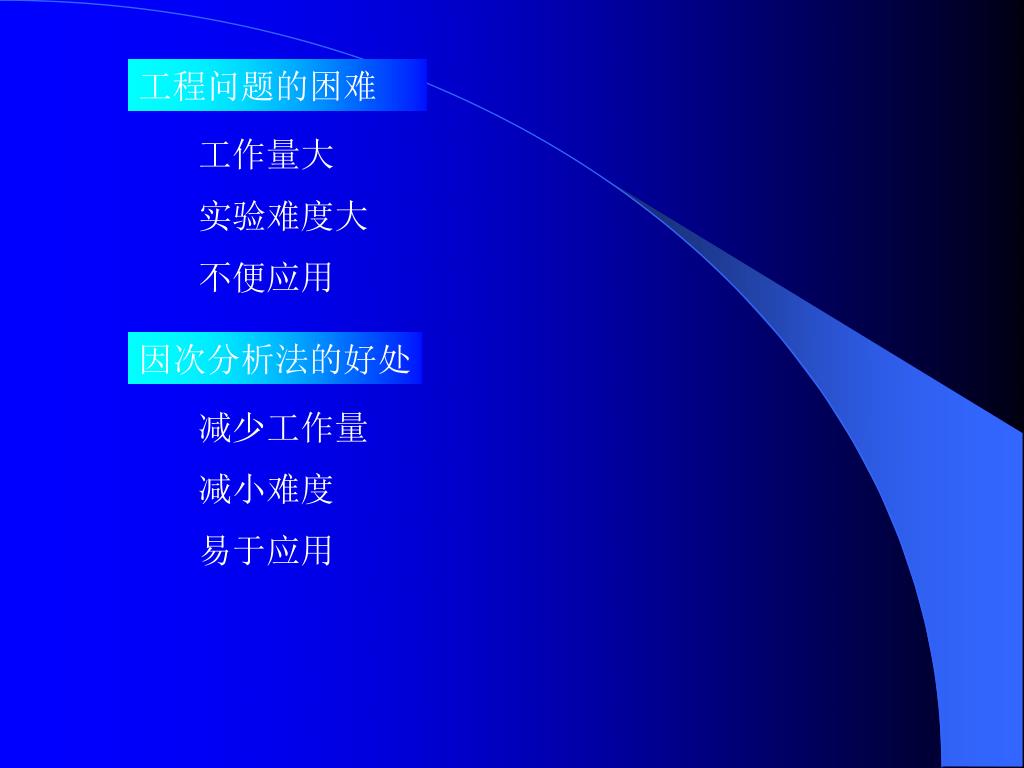

  4. 工程问题的困难 工作量大 实验难度大 不便应用 因次分析法的好处 减少工作量 减小难度 易于应用

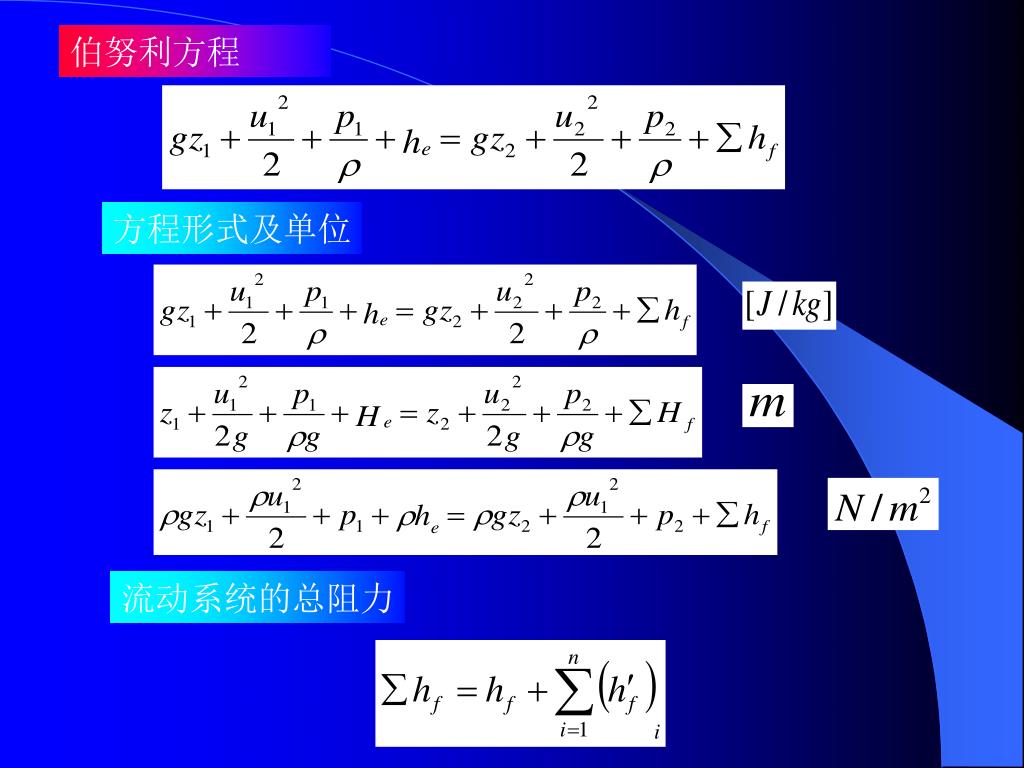

  5. 伯努利方程 方程形式及单位 流动系统的总阻力

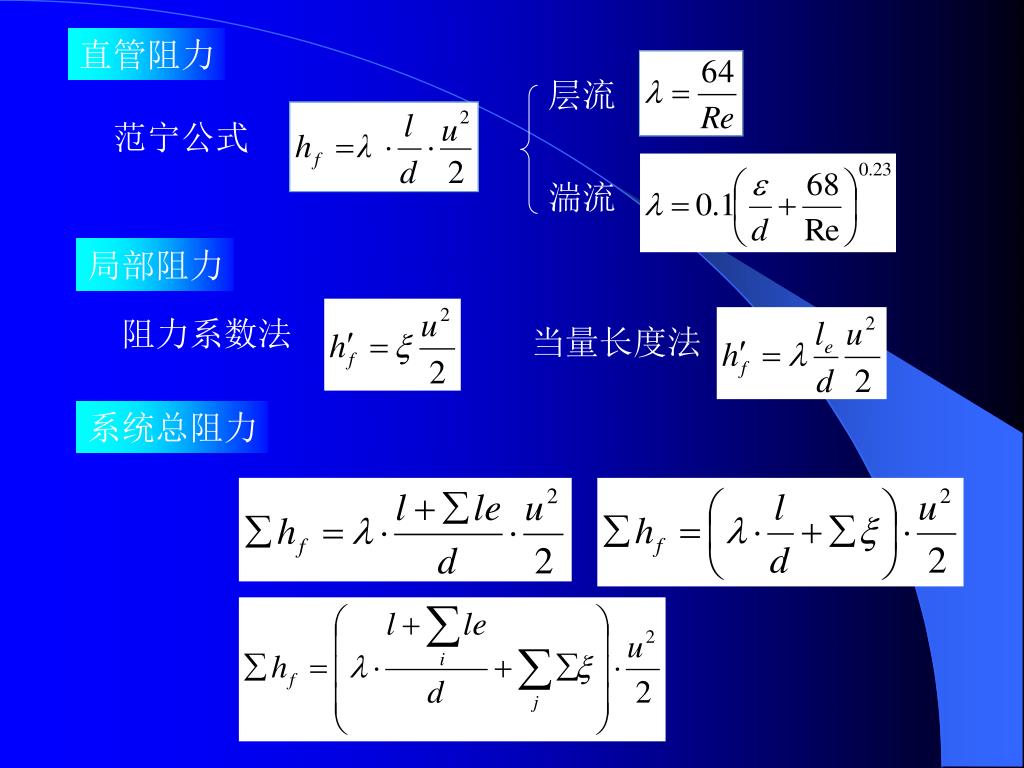

  6. 直管阻力 层流 范宁公式 湍流 局部阻力 阻力系数法 当量长度法 系统总阻力

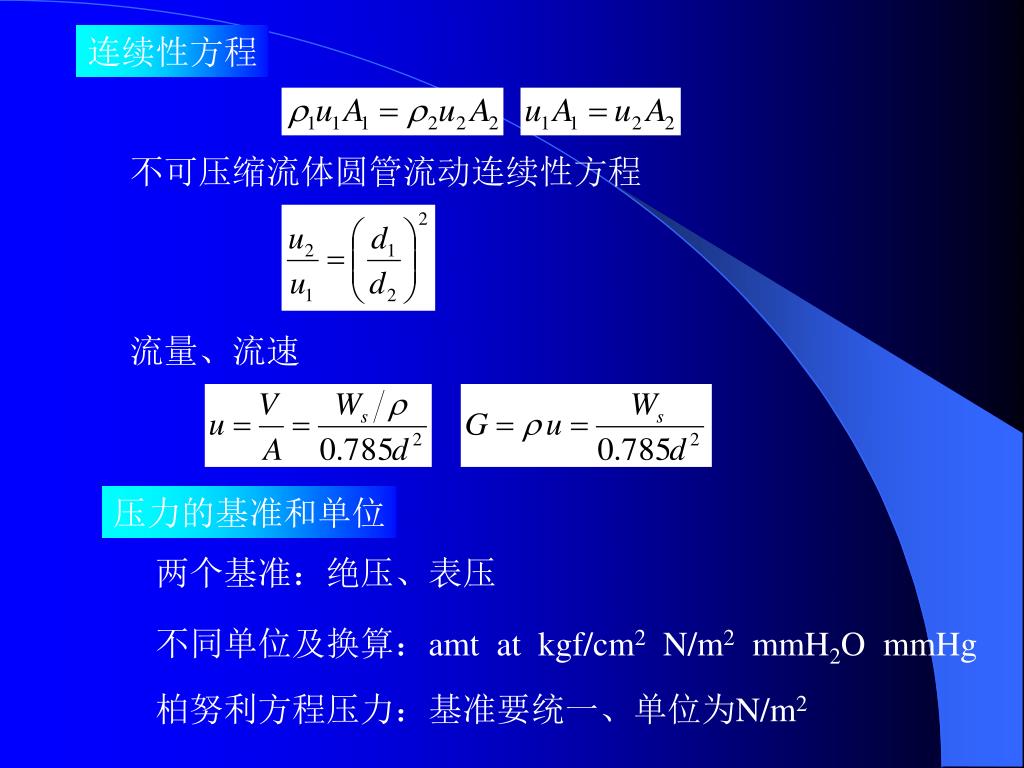

  7. 连续性方程 不可压缩流体圆管流动连续性方程 流量、流速 压力的基准和单位 两个基准：绝压、表压 不同单位及换算：amt at kgf/cm2 N/m2 mmH2O mmHg 柏努利方程压力：基准要统一、单位为N/m2

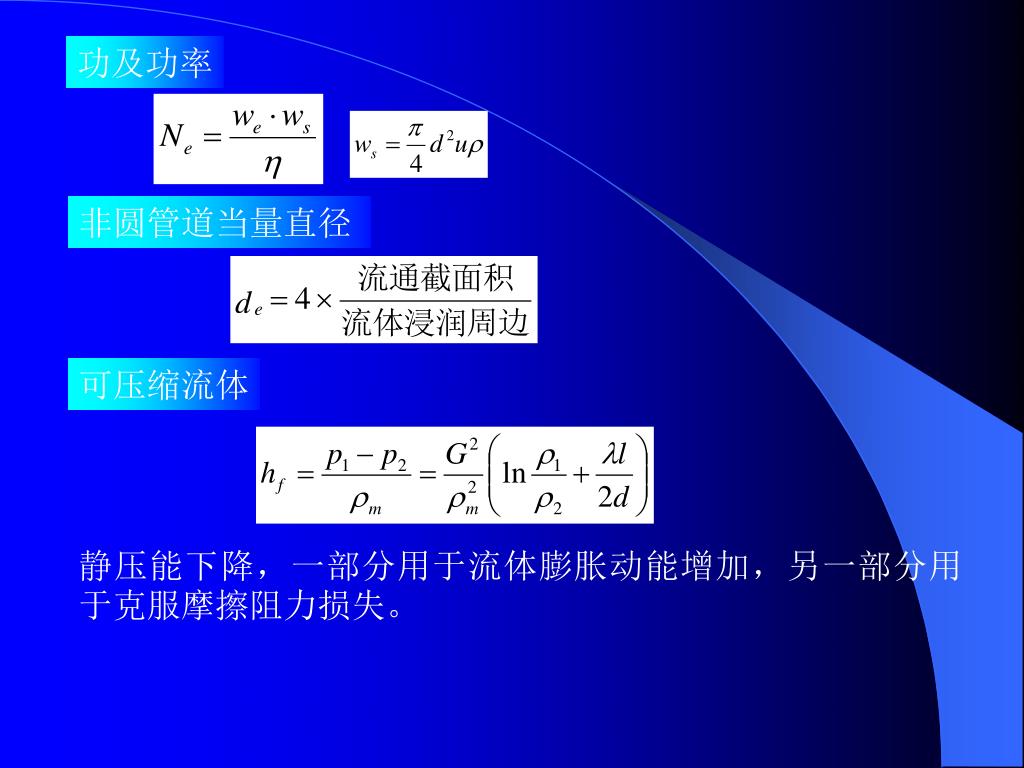

  8. 功及功率 非圆管道当量直径 可压缩流体 静压能下降，一部分用于流体膨胀动能增加，另一部分用于克服摩擦阻力损失。

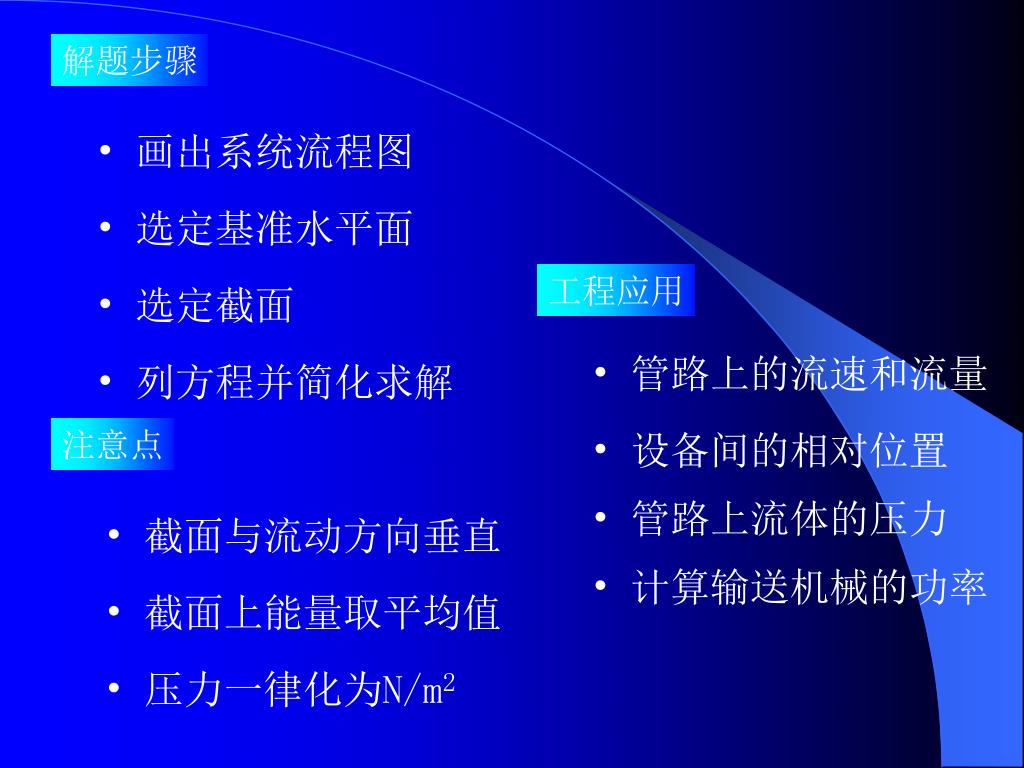

  9. 解题步骤 • 画出系统流程图 • 选定基准水平面 工程应用 • 选定截面 • 管路上的流速和流量 • 列方程并简化求解 注意点 • 设备间的相对位置 • 管路上流体的压力 • 截面与流动方向垂直 • 计算输送机械的功率 • 截面上能量取平均值 • 压力一律化为N/m2

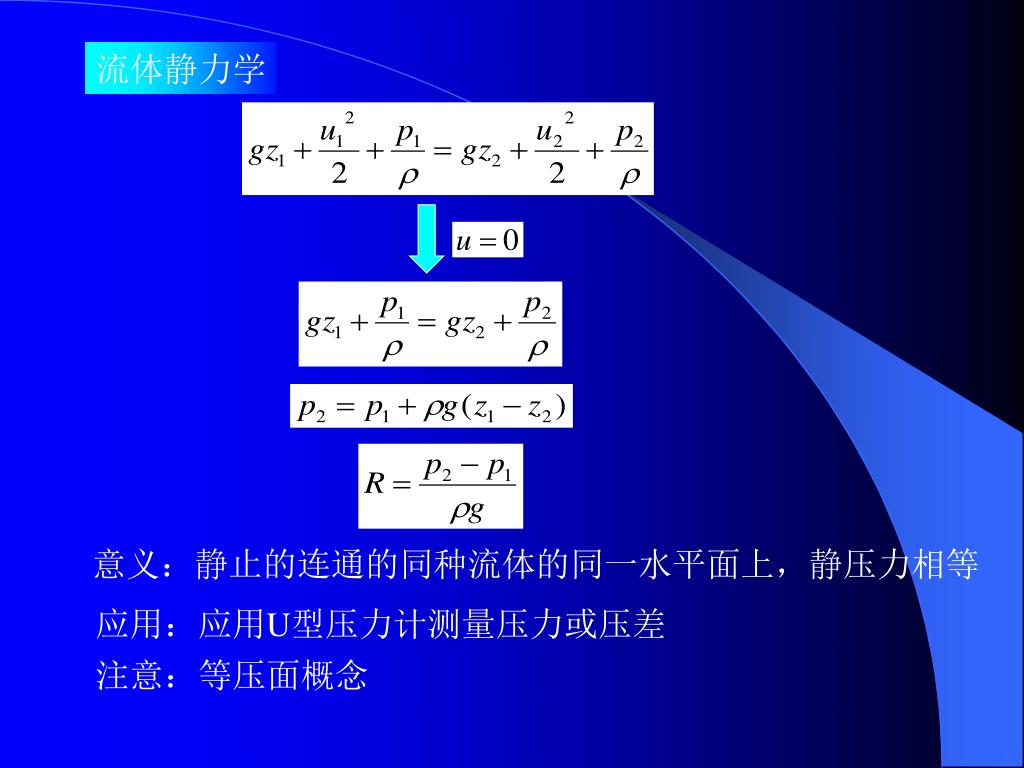

  10. 流体静力学 意义：静止的连通的同种流体的同一水平面上，静压力相等 应用：应用U型压力计测量压力或压差 注意：等压面概念

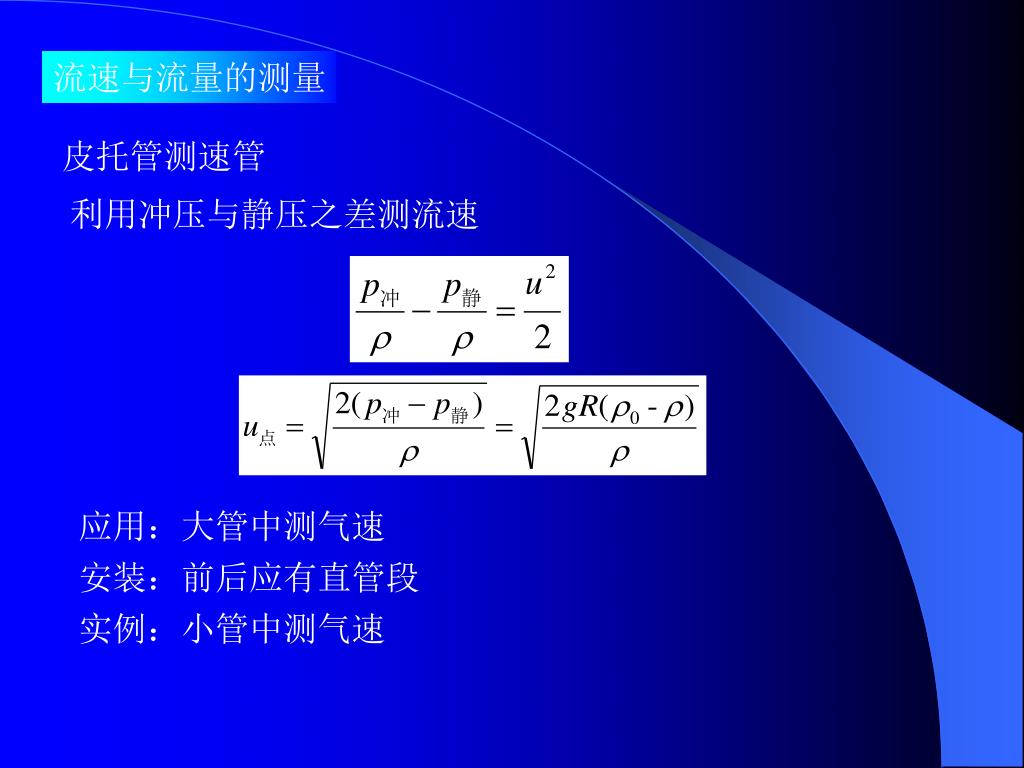

  11. 流速与流量的测量 皮托管测速管 利用冲压与静压之差测流速 应用：大管中测气速 安装：前后应有直管段 实例：小管中测气速

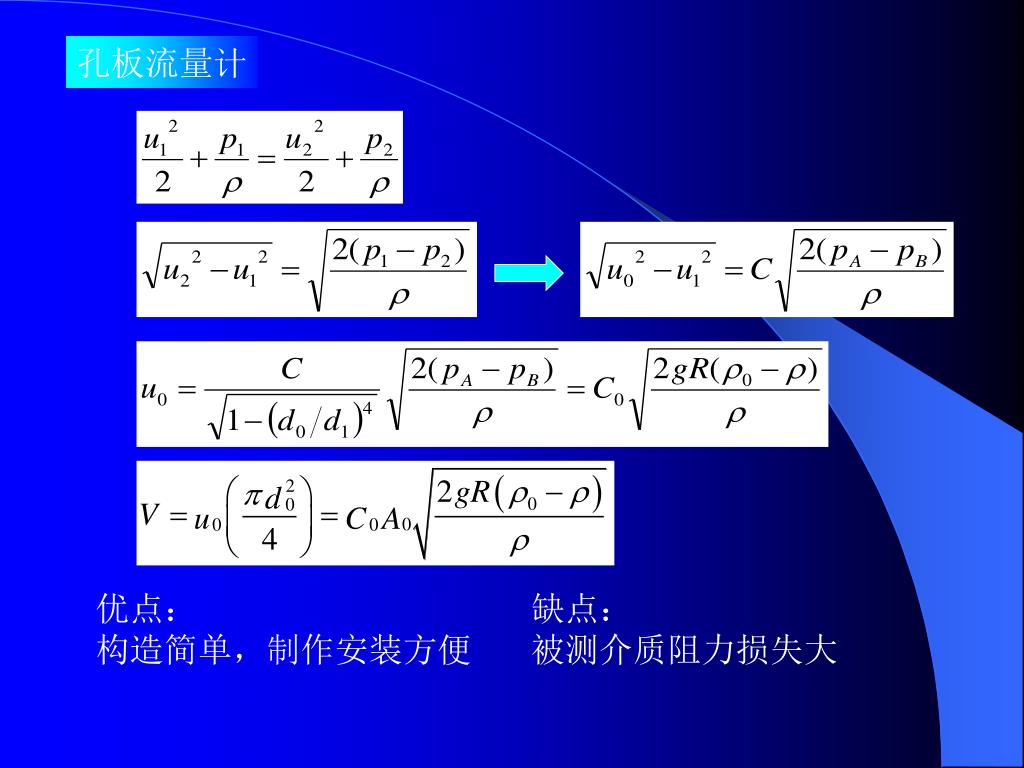

  12. 孔板流量计 优点： 构造简单，制作安装方便 缺点： 被测介质阻力损失大

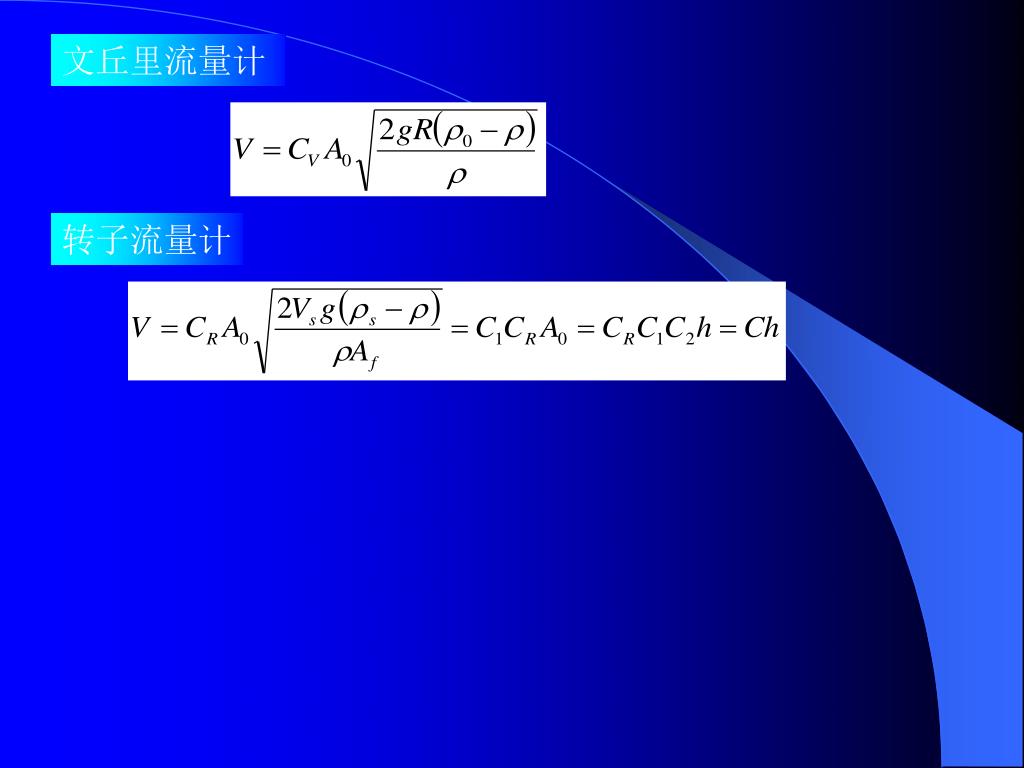

  13. 文丘里流量计 转子流量计

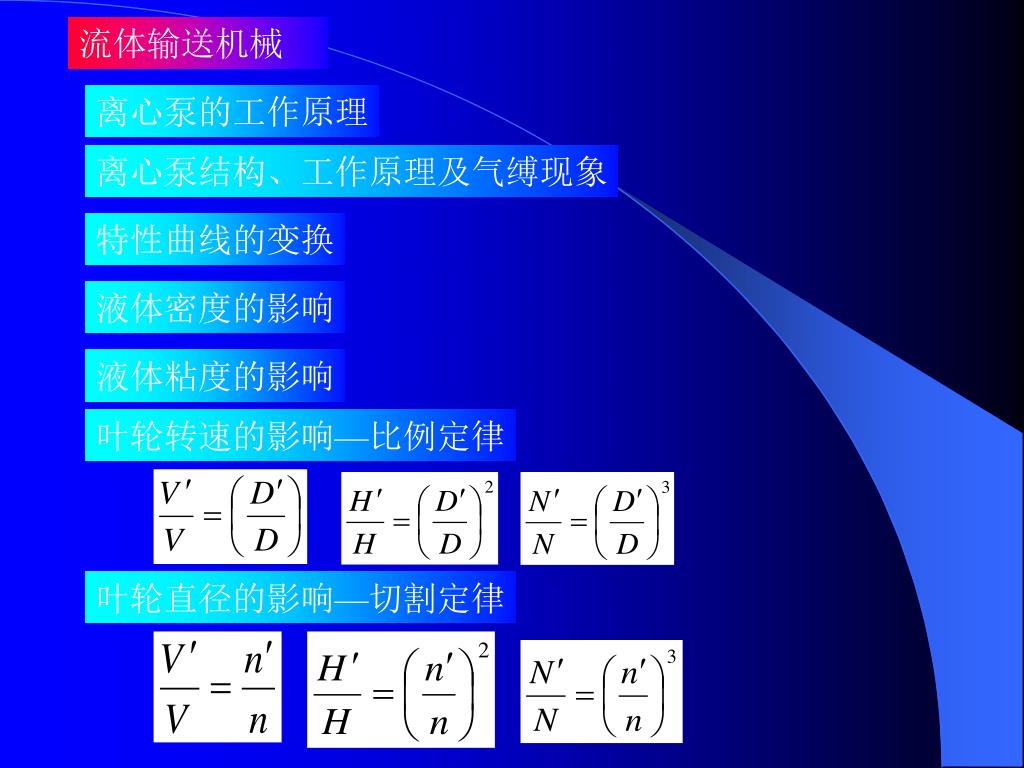

  14. 流体输送机械 离心泵的工作原理 离心泵结构、工作原理及气缚现象 特性曲线的变换 液体密度的影响 液体粘度的影响 叶轮转速的影响—比例定律 叶轮直径的影响—切割定律

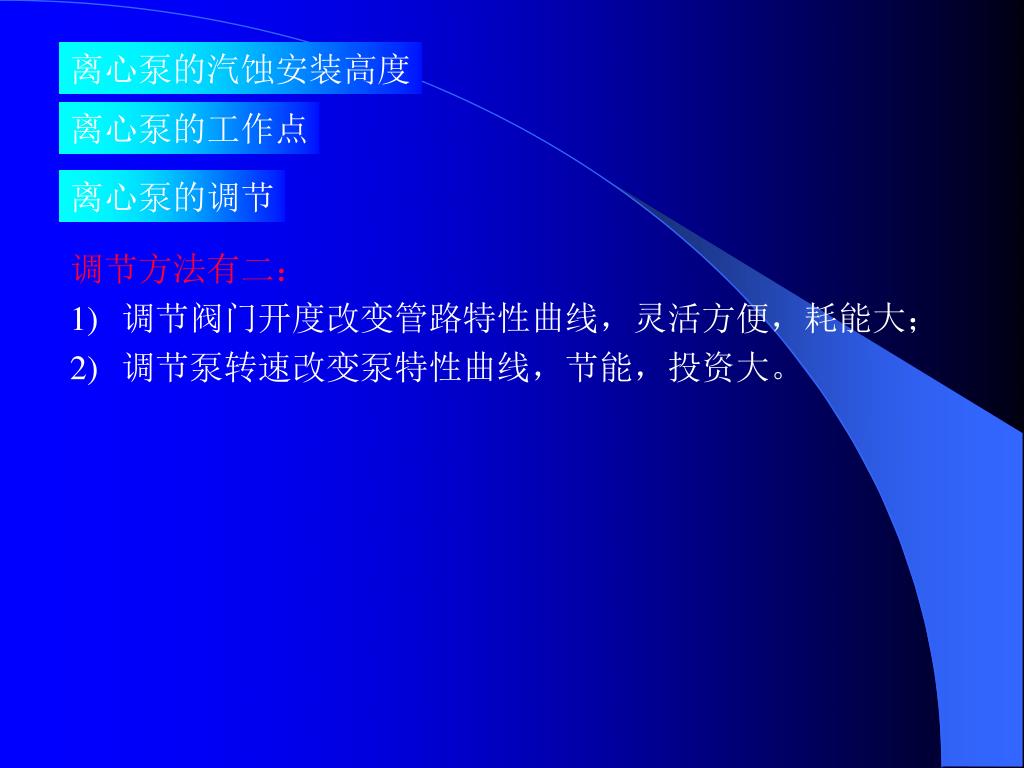

  15. 离心泵的汽蚀安装高度 离心泵的工作点 离心泵的调节 • 调节方法有二： • 调节阀门开度改变管路特性曲线，灵活方便，耗能大； • 调节泵转速改变泵特性曲线，节能，投资大。

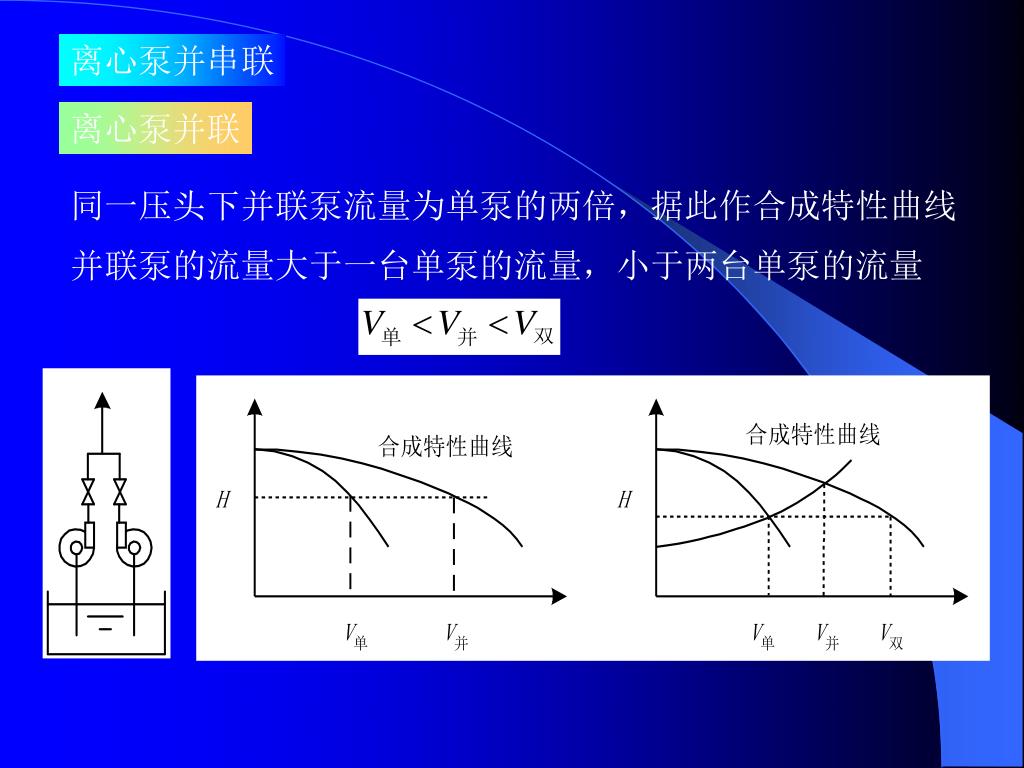

  16. 离心泵并串联 离心泵并联 同一压头下并联泵流量为单泵的两倍，据此作合成特性曲线 并联泵的流量大于一台单泵的流量，小于两台单泵的流量

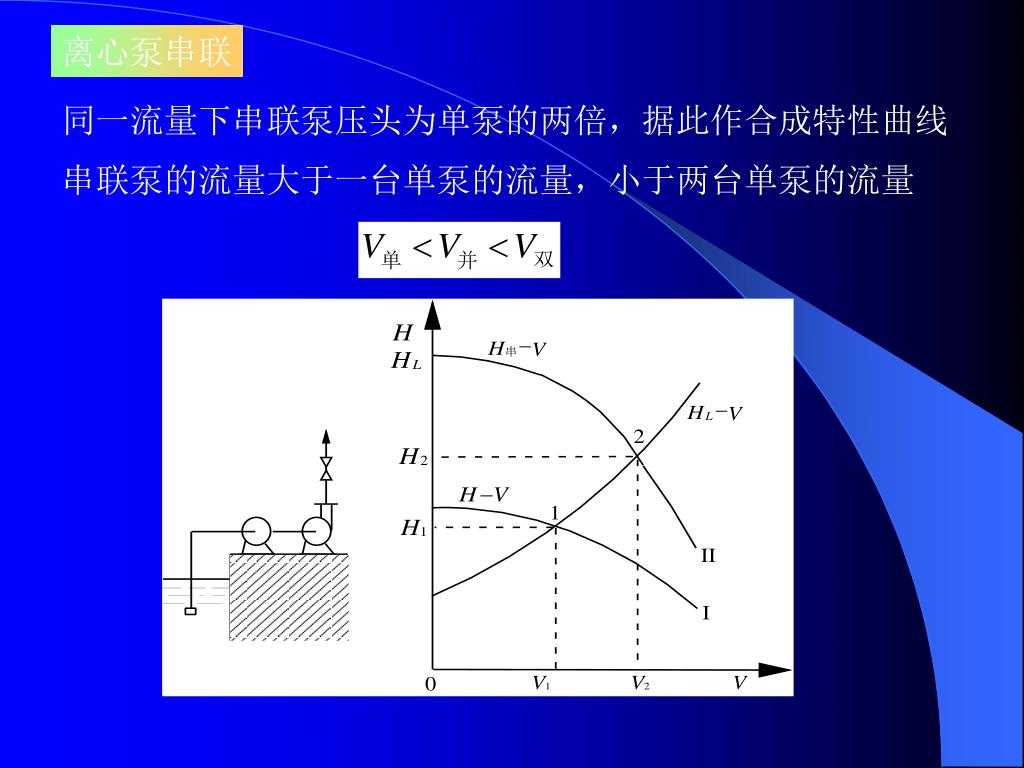

  17. 离心泵串联 同一流量下串联泵压头为单泵的两倍，据此作合成特性曲线 串联泵的流量大于一台单泵的流量，小于两台单泵的流量

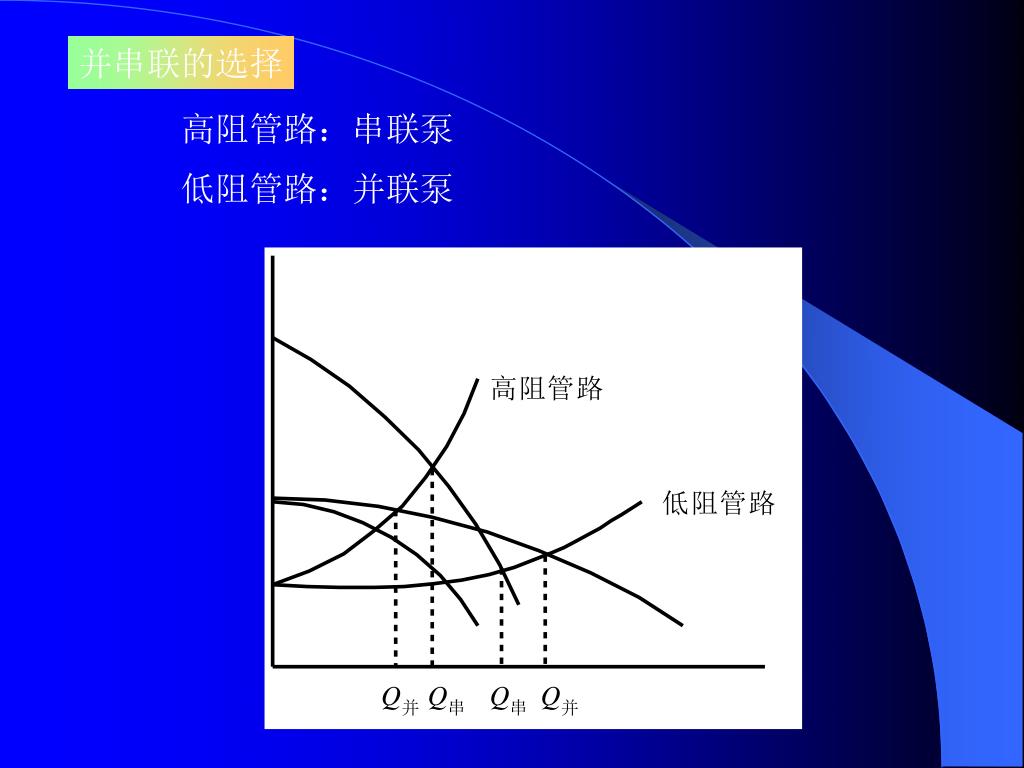

  18. 并串联的选择 高阻管路：串联泵 低阻管路：并联泵

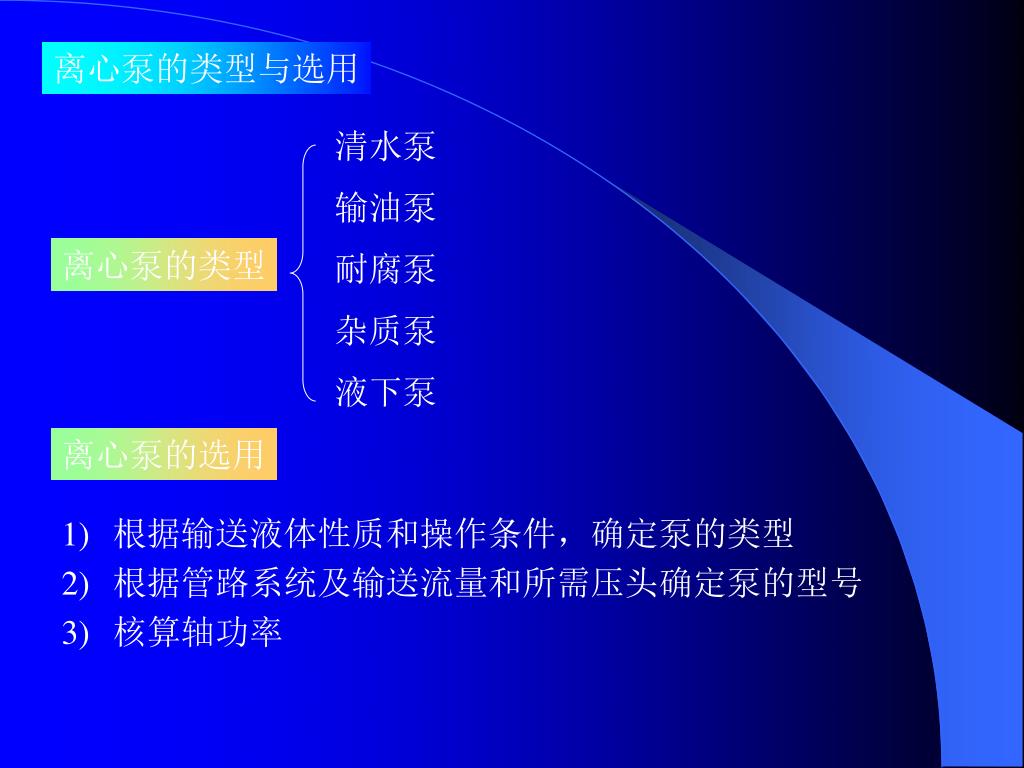

  19. 离心泵的类型与选用 清水泵 输油泵 耐腐泵 杂质泵 液下泵 离心泵的类型 离心泵的选用 • 根据输送液体性质和操作条件，确定泵的类型 • 根据管路系统及输送流量和所需压头确定泵的型号 • 核算轴功率
