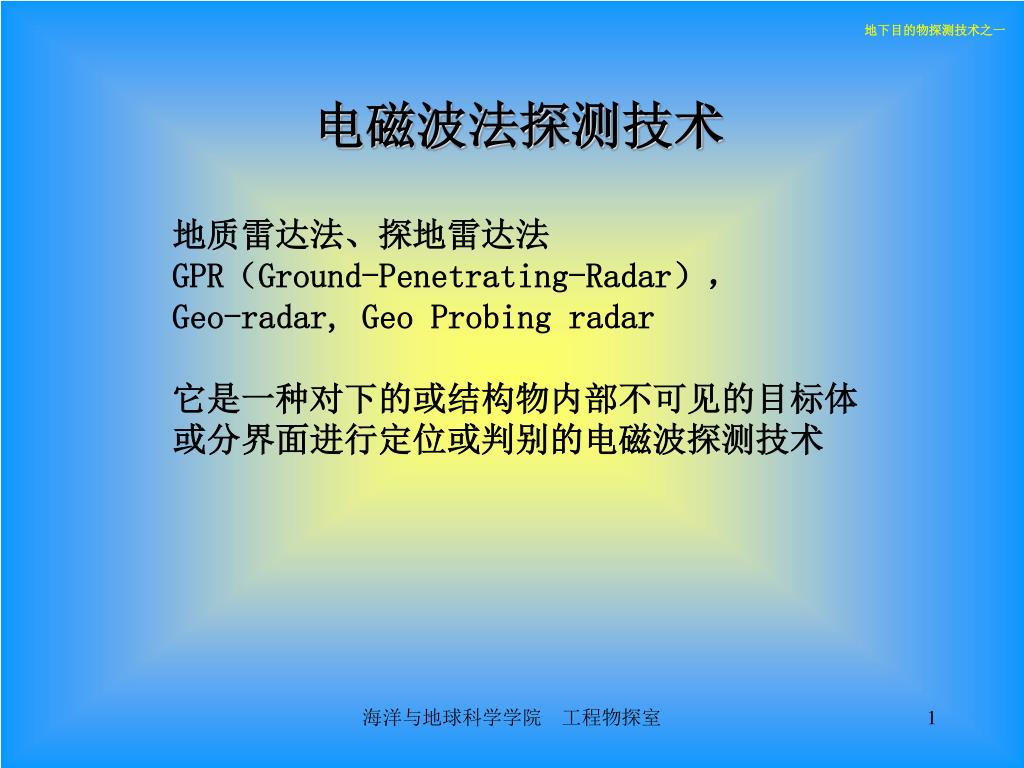

  1. 地下目的物探测技术之一 电磁波法探测技术 地质雷达法、探地雷达法 GPR（Ground-Penetrating-Radar）， Geo-radar, Geo Probing radar 它是一种对下的或结构物内部不可见的目标体 或分界面进行定位或判别的电磁波探测技术 海洋与地球科学学院　工程物探室

  2. 地下目的物探测技术之一 一、基本原理 高频电磁波以宽频带短脉冲形式，通过发射天 线被定向送入地下，经存在电性差异的地下地层或 目标体反射后返回地面，由接收天线所接收。高频 电磁波在介质中传播时，其传播路径、电磁场强度 与波形将随通过介质的电性特征与几何形态而变化。 因此，通过对时域波形的采集、处理和分析，可确定 地下分界面或地质体的空间位置及结构。 海洋与地球科学学院　工程物探室

  3. 地下目的物探测技术之一 探地雷达工作原理示意图 海洋与地球科学学院　工程物探室

  4. 地下目的物探测技术之一 • 超高频电磁波（10MHz－5000MHz） • 由于地下介质往往具有不同的物理特性，如介质的介电性、导电性及导磁性差异，因而对电磁波具有不同的波阻抗，进入地下的电磁波在穿过地下各地层或管线等目标体时，由于界面两侧的波阻抗不同，电磁波在介质的界面上会发生反射和折射，反射回地面的电磁波脉冲其传播路径、电磁波场强度与波形将随所通过介质的电性质及几何形态而变化，因此，从接收到的雷达反射回波走时、幅度及波形资料，可以推断地下介质或管线的埋深与类型。 • 适用于金属及非金属管线的探测 海洋与地球科学学院　工程物探室

  5. 地下目的物探测技术之一 特 点： • 高分辨率 • 无损性 • 高效率 • 抗干扰能力 海洋与地球科学学院　工程物探室

  6. 地下目的物探测技术之一 二、雷达技术的研究及探测仪器的发展 • Hulgmeyer,1904 首次使用电磁信号来确定地下金属目标体的存在 • Leimbach, Lowy 1910, 用电磁波定位埋藏的物体（专利） • Hulsenbeck：脉冲技术确定地下物体的结构，地表下任何介电常数的变化将导致电磁波的反射 • A.P.Annan 海洋与地球科学学院　工程物探室

  7. 地下目的物探测技术之一 • 加拿大Sensor & Software Inc., EKKO (Noggin)系列 • 美国GSSI，SIR系列 • 瑞典Mala Geoscience Inc., RAMAC系列 • 意大利IDS, RIS系列 海洋与地球科学学院　工程物探室

  8. E K K O 1 0 0 0 型 地下目的物探测技术之一 EKKO 系列 Noggin 250型 EKKO 100增强型 海洋与地球科学学院　工程物探室

  9. SIR 系列 地下目的物探测技术之一 匹配天线 SIR3000型（最新） 海洋与地球科学学院　工程物探室

  10. 地下目的物探测技术之一 GSSI自行生产的天线 3207型 5103型 Next 海洋与地球科学学院　工程物探室 5100型

  11. Radarteam定制的天线 地下目的物探测技术之一 Subecho 70型 屏蔽Subecho 200型 屏蔽天线900型 海洋与地球科学学院　工程物探室

  12. 地下目的物探测技术之一 RAMAC系列 匹配天线 X3M型 海洋与地球科学学院　工程物探室

  13. 地下目的物探测技术之一 非屏蔽天线100型 非屏蔽天线200型 屏蔽天线100型 海洋与地球科学学院　工程物探室

  14. 地下目的物探测技术之一 RIS系列 RIS-2K/0型（单道） RIS-2K/ME型（多道） 海洋与地球科学学院　工程物探室

  15. 地下目的物探测技术之一 北京爱迪尔公司的CBS-9000型 地质雷达及天线 海洋与地球科学学院　工程物探室
