FINOMMEGMUNKÁLÁSOK. FINOMMEGMUNKÁLÁSOK. Finommegmunkálások. határozott élű szerszámok. határozotlan élű szerszámok. képlékeny alakítás. kötött szemcse. szabad szemcse. forgácsolás. tükrösítés (leppelés) fényesítés (polírozás) mágneses abrazív megmunkálás. finomköszörülés
E N D

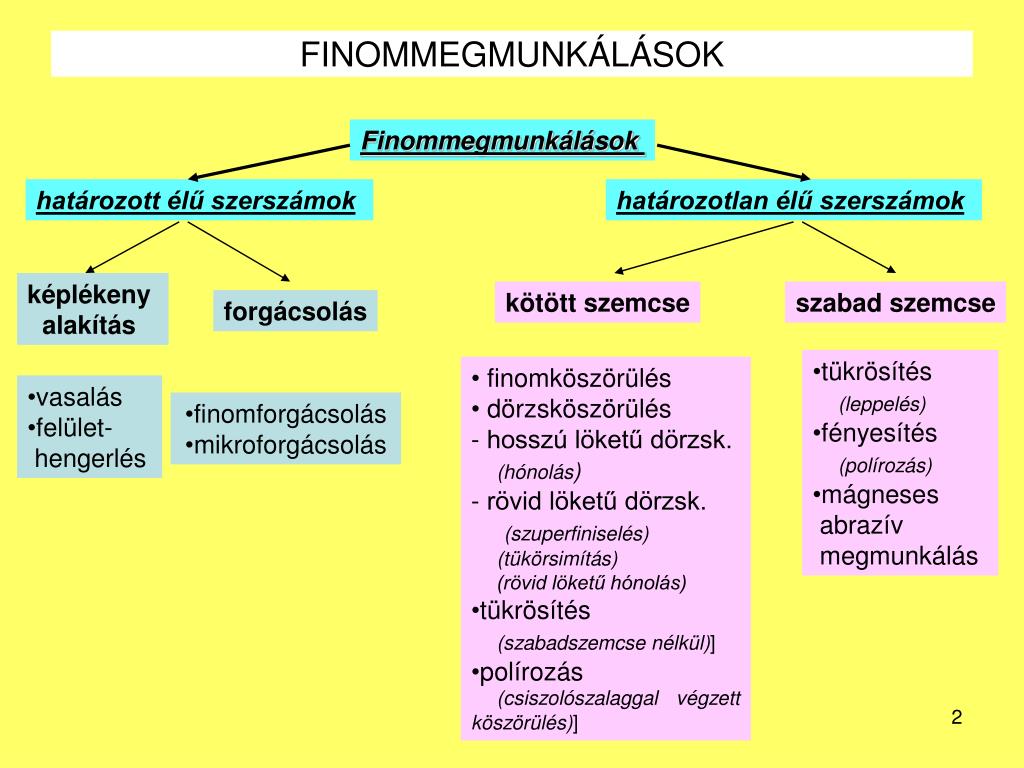

FINOMMEGMUNKÁLÁSOK Finommegmunkálások határozott élű szerszámok határozotlan élű szerszámok képlékeny alakítás kötött szemcse szabad szemcse forgácsolás • tükrösítés • (leppelés) • fényesítés • (polírozás) • mágneses • abrazív • megmunkálás • finomköszörülés • dörzsköszörülés • - hosszú löketű dörzsk. (hónolás) • - rövid löketű dörzsk. • (szuperfiniselés) • (tükörsimítás) • (rövid löketű hónolás) • tükrösítés • (szabadszemcsenélkül)] • polírozás • (csiszolószalaggal végzett köszörülés)] • vasalás • felület- • hengerlés • finomforgácsolás • mikroforgácsolás

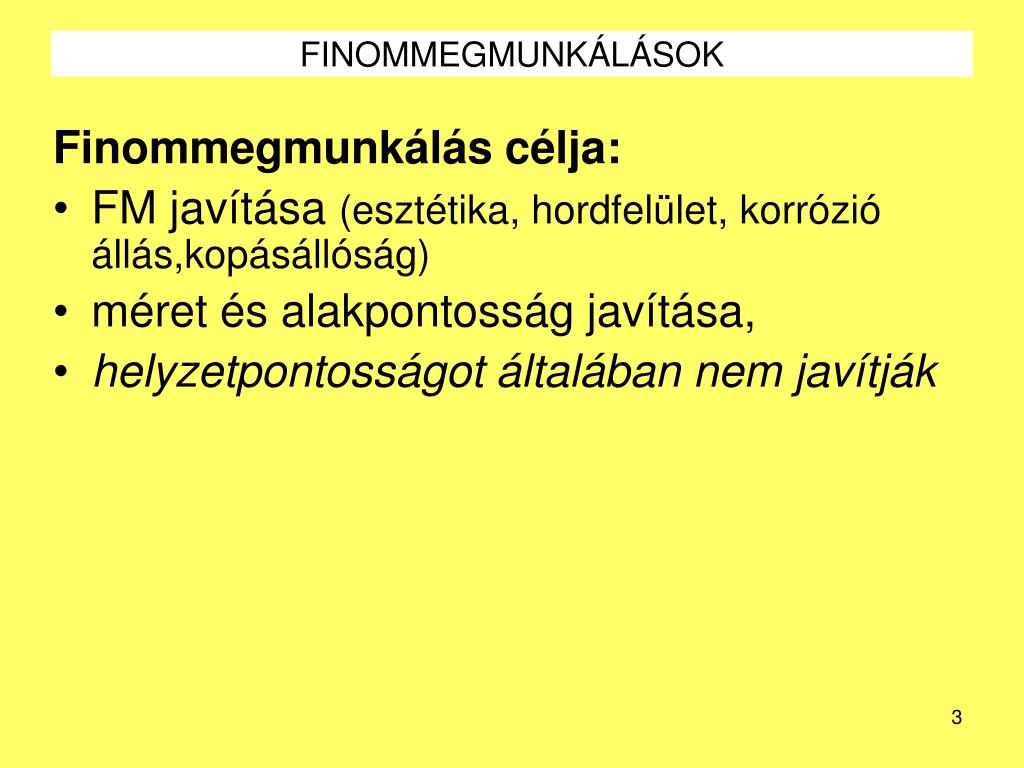

FINOMMEGMUNKÁLÁSOK Finommegmunkálás célja: • FM javítása (esztétika, hordfelület, korrózió állás,kopásállóság) • méret és alakpontosság javítása, • helyzetpontosságot általában nem javítják
Finommegmunkálások-határozotlan élű szerszámok kötött szemcse hosszú löketű dörzsköszörülés (hónolás-honing) Furatmegmunkáló eljárás elvileg KHF ls SKF megmunkálása is lehetséges, de ritka. Szerszám: 1÷6 db köszörűhasáb Forgácsolómozgás: forgómozgás + tengelyirányú egyenes vonalú vuva „hideg köszörülés” előtolómozgás:
Finommegmunkálások-határozotlan élű szerszámok kötött szemcse hosszú löketű dörzsköszörülés (hónolás-honing) Furatmegmunkáló eljárás elvileg KHF ls SKF megmunkálása is lehetséges, de ritka. Szerszám: 1÷6 db köszörűhasáb Forgácsolómozgás: forgómozgás + tengelyirányú egyenes vonalú vuva „hideg köszörülés” előtolómozgás:
kötött szemcse Finommegmunkálásokhatározotlan élű szerszámok • Bő folyadék: mosáshoz és öblítéshez • helyes anyagleválasztás eredménye: • csökken az érdesség, • a köralakhiba, • a hengerességi hiba. hosszú löketű dörzsköszörülés karcolat: Alkalmazási terület: a dugattyús gépek (motorok és kompresszorok) hengerfuratának jellegzetes befejező művelete.
Finommegmunkálásokhatározotlan élű szerszámok kötött szemcse hosszú löketű dörzsköszörülés Túlfutás és fáziseltolódás dörzsköszörülésnél Karcolat Hónolás 5-6 μ m Finomszemcsés, Gumikötés Rm =0,5-2μm b) platóhónolt a) hónolt
Finommegmunkálásokhatározotlan élű szerszámok kötött szemcse rövid löketű dörzsköszörülés (szuperfiniselés) (tükörsimítás) Alkalmazás: elsősorban hengeres felületekhez. Anyagleválasztás: - köszörülőhasábok végzik, - sokkal finomabb szemcsézetűek, mint a hónolóhasábok, - gyakran szuperkemény. • Intenzív anyagleválasztás • később csökken, • anyag érdesíti a hasábot, • mdb és hasáb közötti mozgásviszony fontos.
Finommegmunkálásokhatározotlan élű szerszámok kötött szemcse rövid löketű dörzsköszörülés Mozgásviszonyok • forgácsoló mozgás: két részből tevődik össze • - a mdb kerületi sebessége (vw) (vu)+ • erre merőleges 1-6 mm lökethosszú rezgőmozgás (va) • (löketszámmal jellemezzük). • előtolómozgás, (vf,l) ha a mdb hosszabb, mint a hasáb a vu kerületi sebesség és az A amplitudójú rezgőmozgás következtében a köszörűszemcse szinusz-görbe alakú pályát ír le. Technológiai adatok:
Finommegmunkálások határozotlan élű szerszámok kötött szemcse rövid löketű dörzsköszörülés Javítja az alakhibát → 30-90%-al. Rmax=0,05. Előmunkálás ne legyen finom, mert nem érdesedik fel a felület. Jó öblítő és mosóhatás. Finom szemcsével dolgozva a felület fényes. • A fényesség fokozatai: • tükörfényes: • valósághű benne az újság • fényes: • olvasható benne az újság • mattfényes: • nem olvasható, de látszik • a betű • matt: • nem látszik a betű. A megmunkált felület kialakítása rövidlöketű dörzsköszörülésnél
Finommegmunkálások határozotlan élű szerszámok szabad szemcsék Tükrösítés Fényesítés Mágneses abrazív megmunkálás Tükrösítés (lapping – leppelés) • - folyadékba vagy pasztába kevert • - szabad köszörűszemcsével végzett forgácsolás, • amelynél a keveréket alakátvivő ellendarabra • visszük fel. • Ellendarab: a leppelő szerszám, amely a szemcsézet irányítatlan forgácsolópályán • vezeti. • Jelenleg a legfinomabb megmunkálási eljárás. • - Rendkívüli alakpontosság, méretpontosság és felületi érdesség érhető el vele. • Pontosság: a mdb keménységétől függetelenül IT 1-ig fokozható. • A felület különleges struktúrájú: nem karcokból, hanem kráterekből áll. • Matt vagy mattfényes és rendkívül kopásálló. (pl. mérőhasáb készítés)
Finommegmunkálások határozotlan élű szerszámok szabad szemcsék Tükrösítés • Finom szemcse, petróleum vagy olaj folyadék. • Elérhető Ra = 0,03 μm / átl. Rm = 0,1 – 0,3 μm • A technikailag elérhető legjobb értékek: • - alakhiba < 0,5 μm • - hengeresség ~ 0,2 μm • - kör alakhiba ~ 0,3 μm • - párhuzamosság ~ 0,15 μm Hengeres felületek tükrösítése: belső felület, b) külső felület tükrösítése Tükrösítéssel a lehető legpontosabb felület készíthető. a)tükrösítés előtt, b) tükrösítés után
Finommegmunkálásokhatározotlan élű szerszámok szabad szemcsék Tükrösítés Eljárásai • Fényesítő tükrösítés (polírozó leppelés) • Cél: normál leppelés készült matt vagy mattfényes felület kifényesítése. • - Főleg síkfelületeknél alk. (lézertükrök) • - Öntöttvas helyett réz, ón-, vagy műanyagtáska a szerszám • - Ultrafinom gyémántszemcse + vagy inkább púder • - A gyémántpúder néhány perc múlva kifényesít. • Búvártükrösítés (merülő leppelés) • - A mdb-ot áramló tükrösítő keverékbe függesztjük. • - A keverék áramoltatása gyakran mágneses mező alkalmazásával történik. • - Bármilyen felület tükrösíthető.
Finommegmunkálásokhatározotlan élű szerszámok szabad szemcsék Tükrösítés Eljárásai • Sugártükrösítés: • - Sok neve van: folyadéksugaras csiszolás • folyadéksugaras tükrösítés • leppelő szórás • anyagsugaras köszörülés • - A szemcsék hatásmechanizmusa és a felület struktúrája tükrösítésnek felel meg. • - Lényege: + a szemcséket tartalmazó folyadékot (petroelem,víz) • + megfelelően kialakított szórófejjel • + nagy sebességgel (600÷1000 m/s) • + nagy nyomással (0,4÷1 Mpa) • + ferdén a tükrösítendő felületre spricceljük. • - Érdességi csúcsok letörnek, kráterképződés → matt felület (narancshéj)
szabad szemcsék Finommegmunkálásokhatározotlan élű szerszámok Tükrösítés • Rezgőtükrösítés (korábban: „megmunkálás ultrahanggal”) • Mechanizmus és a felület tükrösítés, de eltérések • Nagy anyagleválasztási sebesség • üveg 1500 … 2000 mm3/min • kefém 50 … 70 mm3/min • Nem meglévő felületet tükrösít, hanem újat hoz létre Eljárásai • Keverék: vízben szuszpendált szemcse • Anyagmunkálás helyére vezetett keverék, kb. 20 kHz frekvenciájú ultrahanggal gerjesztve, kis amplitúdójú rezgőmozgást végez. • Rideg, sprőd anyagot lehet megmunkálni. • (pl. keményfém, kerámia, szilicium) a) az anyagleválasztás mechanizmusa b) a szerszám működési elve
Finommegmunkálásokhatározotlan élű szerszámok szabad szemcsék Fényesítés (polírozás) • Olyan tükörfényes csillogó felületek előállítására való eljárás, amelyeknél az alak- és méretpontosság nem követelmény (pl. metallográfiai próbadarabok). • Lényege: • Nem merev, hanem lány rugalmas szerszámok alkalmasak, amelyek a felület egyenetlenségeit követni képesek. (pl. bőr, nemez, filc, flanel, pamut, gyapjúszövet). • Ezekből végtelenített szalagok, korongok, szilárd alátéttel ellátott tárcsán készülnek. • A felületükre finom köszörűszemcséket viszünk fel („feltöltjük).
5.3.3 Mágneses abrazív megmunkálás (fényesítés) • Paramágneses szemcsék • Megfelelő erősségű mágneses tér hatására, a relatív mozgások következtében a szemcsék az anyagba nyomódnak és onnan forgácsot választanak le. • MÁGNESES FÉNYESÍTÉS: • paramágneses szemcsék szükségesek • amelyek megfelelő erősségű mágneses tér • hatására • a relatív mozgások következtében • az anyagba nyomódnak, és onnan forgácsot választanak le. Mágneses fényesítés. 1: mdb., 2: köszörűszemcse • Másik megoldás: • Mágneses folyadékok (víz és diszperz Fe3O4 szemcsék) • magnetohidrodinamikus tulajdonságain alapszik. • A folyadék képes a finom köszörűszemcséket is mozgásba hozni. • a behelyezett mdb-on. • A folyadék áramoltatása (mozgatása) permanens mágnesekkel történik.
