一、简答题

(7 学时）. 一、简答题. 1 ．某放大电路中的三极管，在工作状态中测得它的管脚电压 U A =1.2V ， U B =0.5V ， U C =3.6V 。试问该三极管的三极管型号，该管 A ， B ， C 分别什么极？ 2 ．已知某两级放大电路中第一、第二级电路的增益分别为 40dB 和 20dB, 则该放大电路总的增益是多少 dB ？总的电压放大倍数是多少？ 3 ．逻辑函数的描述方法有哪几种？ 4 ．在不同组态的基本放大电路中，具有向电流源索取电流小，带负载能力强的组态是什么组态？ 5 ．甲乙类互补对称输出电路与乙类输出电路相比，优点是什么？.

elga
Télécharger la présentation

一、简答题

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

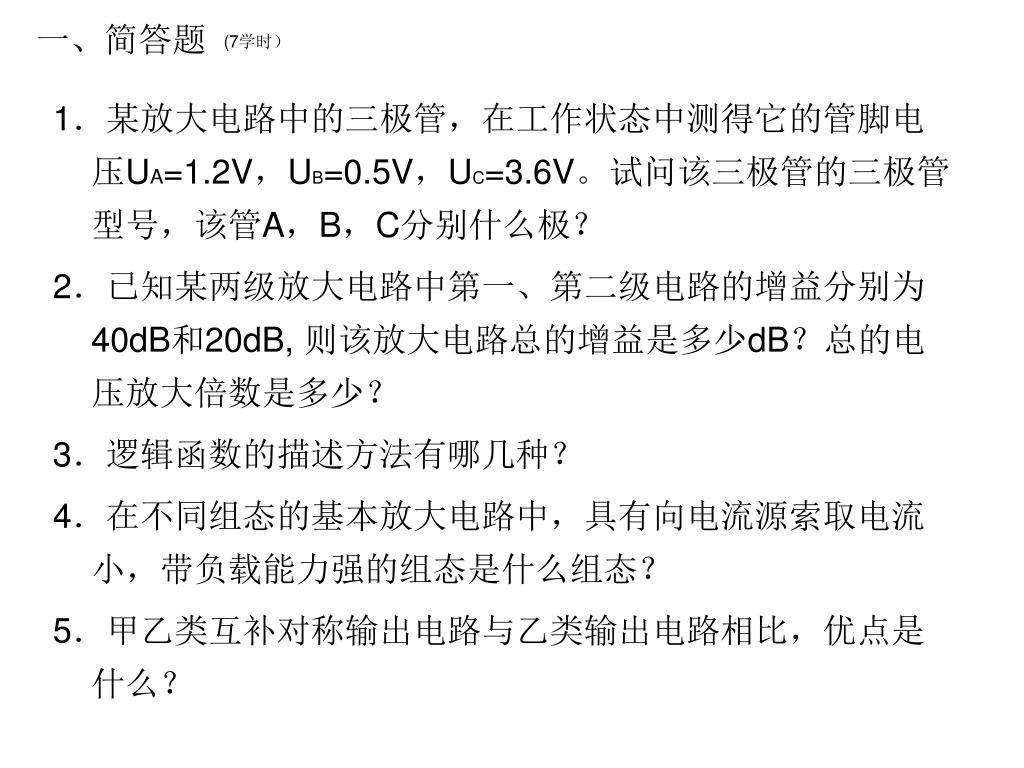

  1. (7学时） 一、简答题 1．某放大电路中的三极管，在工作状态中测得它的管脚电压UA=1.2V，UB=0.5V，UC=3.6V。试问该三极管的三极管型号，该管A，B，C分别什么极？ 2．已知某两级放大电路中第一、第二级电路的增益分别为40dB和20dB, 则该放大电路总的增益是多少dB？总的电压放大倍数是多少？ 3．逻辑函数的描述方法有哪几种？ 4．在不同组态的基本放大电路中，具有向电流源索取电流小，带负载能力强的组态是什么组态？ 5．甲乙类互补对称输出电路与乙类输出电路相比，优点是什么？

  2. 6．理想情况下集成运放的各项技术指标分别是什么？6．理想情况下集成运放的各项技术指标分别是什么？ 7．稳压集成电路W7805输出电多少？ 8．将十进制数(139)10转变为二进制数。 9. 改变晶闸管整流电路输出电压值是通过控制什么实现的？ 10．为了放大变化缓慢的信号或直流信号，多极放大器级与级之间必须采用什么耦合方式？ 11． 将十进制数156化为8421BCD码。 12. 将十进制数39.75化为二进制数。 13.将二进制数1101.101化为十进制数。 14. 在数字电路中，三极管一般工作什么状态？

  3. 15．振荡电路实质上是一个什么闭环系统？ 16．电压负反馈的作用是什么？ 17. 电流负反馈的作用是什么？ 18. 在逻辑函数的表达形式中，具有唯一性的形式是什么？ 19. 如何根据三极管各极电位判断三极管的工作状态？P25 20. 在各种整流电路中输出电压平均值UO与变压器副边电压有效值有什么关系？P89 21. 如何用万用表判断二极管的好坏？ 22.互补对称输出级中两个三极管轮流导电，但无论哪个三管导电，电路均处于什么接法。

  4. 23.杂质半导体中多数载流子的浓度取决于什么？23.杂质半导体中多数载流子的浓度取决于什么？ 24.晶体三极管的主要特性是 什么？ 25.与出“与”、“或”、“非”、“与非”、“或非”的逻辑符号，逻辑表达式各真值表。（略） 二、计算题 1、在桥式整流电路中，U2 =40V RL =40Ω C=1000F。 试问 （1）、正常时U0=？ （2）、如果电路中有一个二极管开路，U0是否为正常值的一半？U0=？ （3）、如果测得U0为下列数值，可能出了什么故障？ A U0=36V B U0=18V C U0=56V

  5. 2、 3、某同学参加四门课程考试，规定如下： （1）课程A及格得1分，不及格得0分； （2）课程B及格得2分，不及格得0分； （3）课程C及格得4分，不及格得0分； （4）课程D及格得5分，不及格得0分。 若总分大于8分（含8分），就可结业，试用“与非”门画出实现上述要求的逻辑电路。

  6. 4、用真值表证明A+BC＝(A+B)(A+C） 5、用卡诺图化简逻辑函数 6、如图所示桥式整流电路，设 试分别画出下列输出电压uAB的波形。 （1）S1、S2、S3打开，S4闭合； （2）S1、S2闭合，S3、S4打开； （3）S1、S4闭合、S2、S3打开； （4）S1、S2、S4闭合，S3打开； （5）S1、S2、S3、S4全部闭合。

  7. 7、如图所示是利用两个运算放大器组成的具有较高输入电阻的差分放大电路，试求出7、如图所示是利用两个运算放大器组成的具有较高输入电阻的差分放大电路，试求出

  8. 8、固定偏置放大电路如图所示，已知 ， ， 晶体管的电流放 大系数β=100，欲满足 的阻值。 的要求，试求电阻 ，

  9. 思考题答案 二、计算题 1、 （1） U0=1.2U2=1.2×40=48V （2） U0=(1～1.1)U2=40～44V （3） U0=0.9U2 实际上为单相桥式整流电路，即：电容未接或虚焊或断线； U0=0.45U2 实际上为单相半波整流电路，即：电容未接或虚焊或断线和一个二极管断开； U0=√2 U2 负载开路或断线

  10. （2） A+B AB AB+ C

  11. 3、解：条件：课程及格用“1”表示，课程没有及格用“0”；3、解：条件：课程及格用“1”表示，课程没有及格用“0”； 结果：结业用“1”表示，没有结业用“0”表示。用Y表示结果。

  12. 5、用卡诺图化简逻辑函数 解：

  13. 6、解（1）实际上为单相半波整流电路，如下图所示：6、解（1）实际上为单相半波整流电路，如下图所示： （2）实际上为单相桥式整流电容滤波电路，同时负载开路 （3）实际上为单相桥式整流电路

  14. （4）实际上为单相桥式整流电容滤波电路 （5）实际上为单相桥式整流电容滤波稳压管稳压电路

  15. 如图所示是利用两个运算放大器组成的具有较高输入电阻的差分放大电路，试求出如图所示是利用两个运算放大器组成的具有较高输入电阻的差分放大电路，试求出 KR2 7 与 、 运算关系式。 解 第一级为同相输入比例运算电路 第二级为减法运算电路

  16. 8、解：

  17. 简答题 B C 1、答：设 A A C B UAB＝UA－UB＝1.2－0.5＝0.7（V）硅管 UCA＝UC－UA＝3.6－1.2＝2.4（V）>0.7v 不可能 型号为：NPN型，A为基极b；B为发射极e；C为集电极c 。

  18. 2、答：总增益＝40+20＝60（dB) Au(dB)=20lgAu 60=20lgAu Au=1000 3、答：逻辑函数有四种表示方法，即真值表、函数式、逻辑图和卡诺图 4、答：共集组态。 5、答交越失真小。 6、答： (1)开环差模电压放大倍数趋近于无穷大，即 →∞ ； (2)差模输人电阻趋近于无穷大，即rid→∞； (3)输出电阻趋近于零．即ro→0；

  19. (4)共摸抑制比趋近于无穷大，即KCMRR→∞； (5)输入失调电压 输入失调电流IIO及它们的漂移 均为零。 7、答：+5V 8、答（10001011)2 9、答：晶闸管整流电路输出电压值是通过控制角（以称移相角）实现的。 10、答：直接耦合 11、答：（101010110)8421BCD 12、答：（100111.11)2

  20. 13、答：（1101.101)2＝(13.625)10 14、答：饱和区和截止区 15、答：振荡电路实质上是一个将反馈信号作为输入信号来维持一定输出的正反馈闭环系统。 16、答：稳定输出电压。 17、答：稳定输出电流。 18、答：卡诺图、真值表是唯一。 21、答：

  21. 22、答：电路均处于共集电极接法。 23、答：取决于杂质浓度。 24、答：电流放大。
