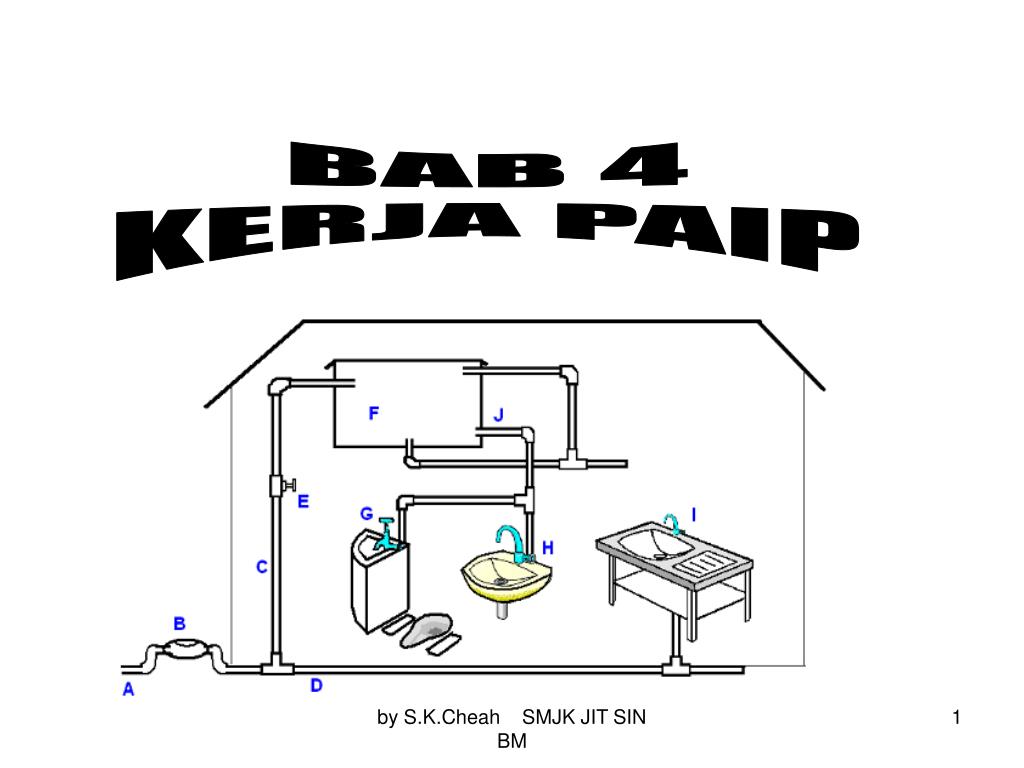

  1. BAB 4 KERJA PAIP by S.K.Cheah SMJK JIT SIN BM

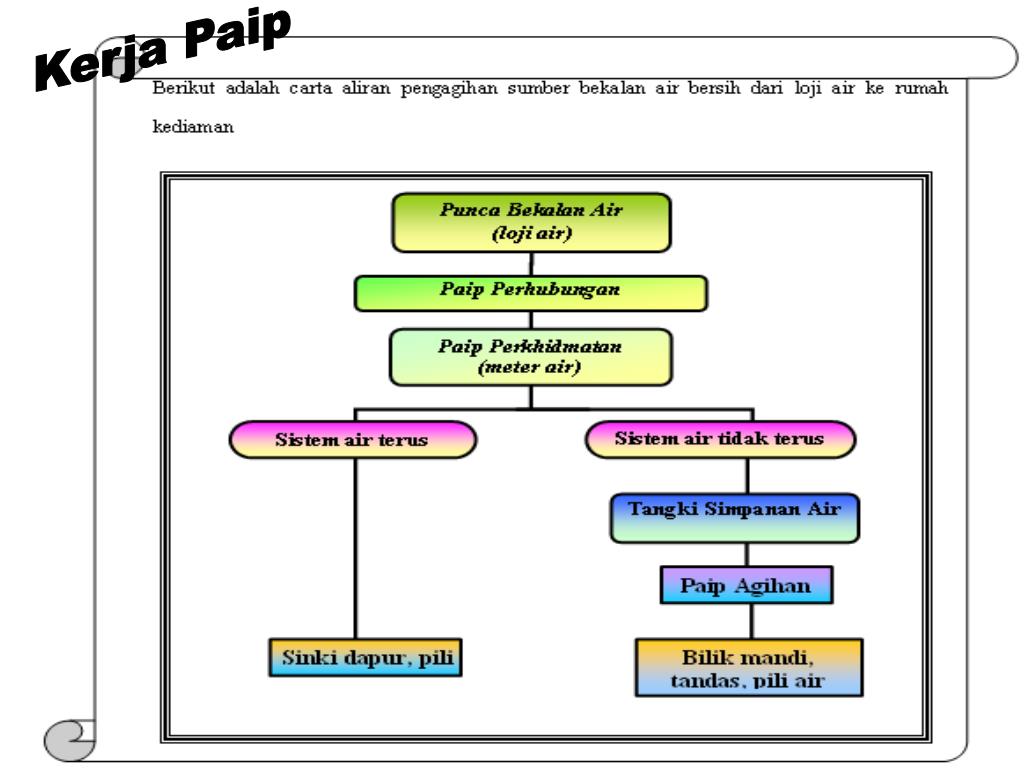

  2. Kerja Paip by S.K.Cheah SMJK JIT SIN BM

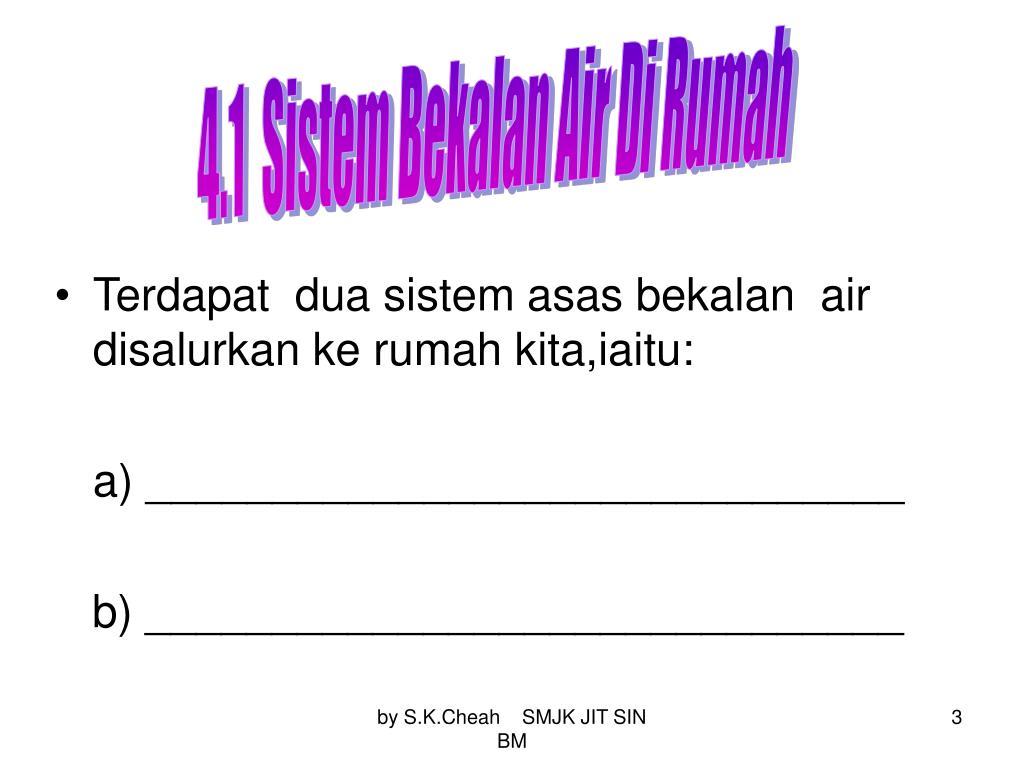

  3. 4.1 Sistem Bekalan Air Di Rumah • Terdapat dua sistem asas bekalan air disalurkan ke rumah kita,iaitu: a) ______________________________ b) ______________________________ by S.K.Cheah SMJK JIT SIN BM

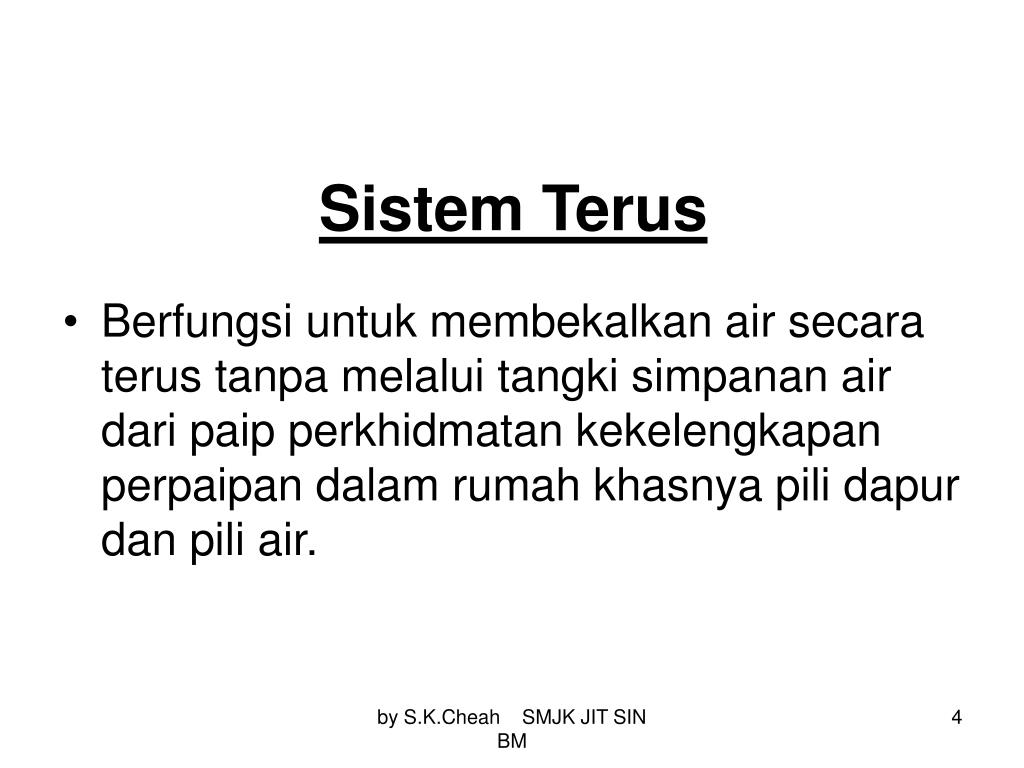

  4. Sistem Terus • Berfungsi untuk membekalkan air secara terus tanpa melalui tangki simpanan air dari paip perkhidmatan kekelengkapan perpaipan dalam rumah khasnya pili dapur dan pili air. by S.K.Cheah SMJK JIT SIN BM

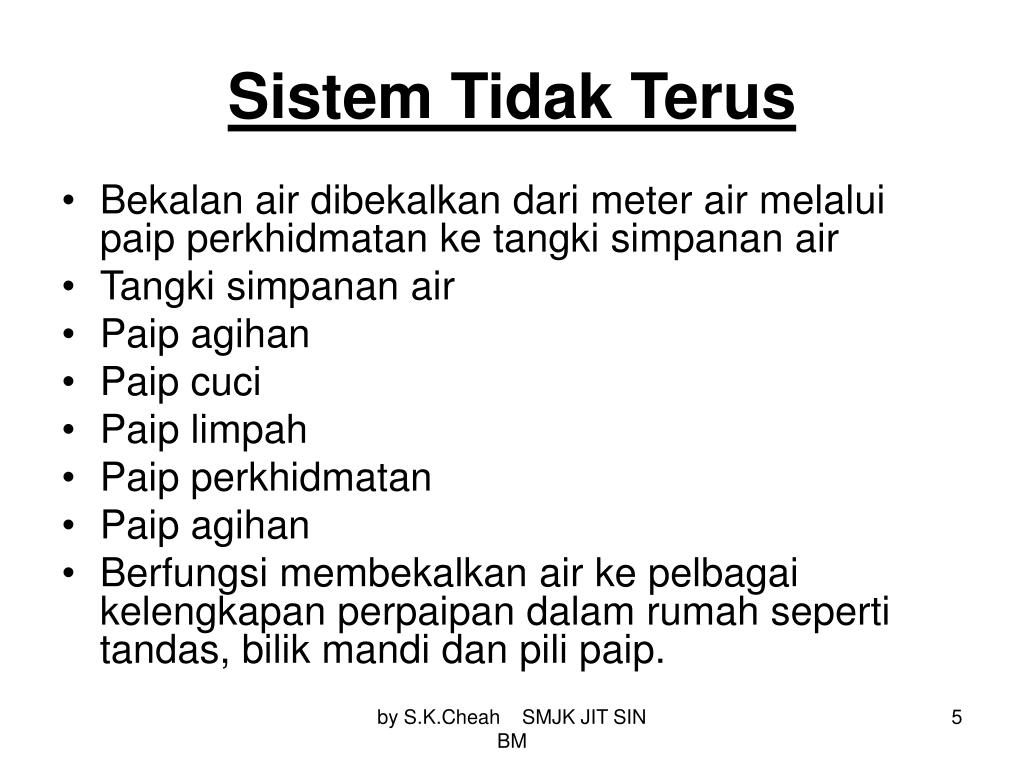

  5. Sistem Tidak Terus • Bekalan air dibekalkan dari meter air melalui paip perkhidmatan ke tangki simpanan air • Tangki simpanan air • Paip agihan • Paip cuci • Paip limpah • Paip perkhidmatan • Paip agihan • Berfungsi membekalkan air ke pelbagai kelengkapan perpaipan dalam rumah seperti tandas, bilik mandi dan pili paip. by S.K.Cheah SMJK JIT SIN BM

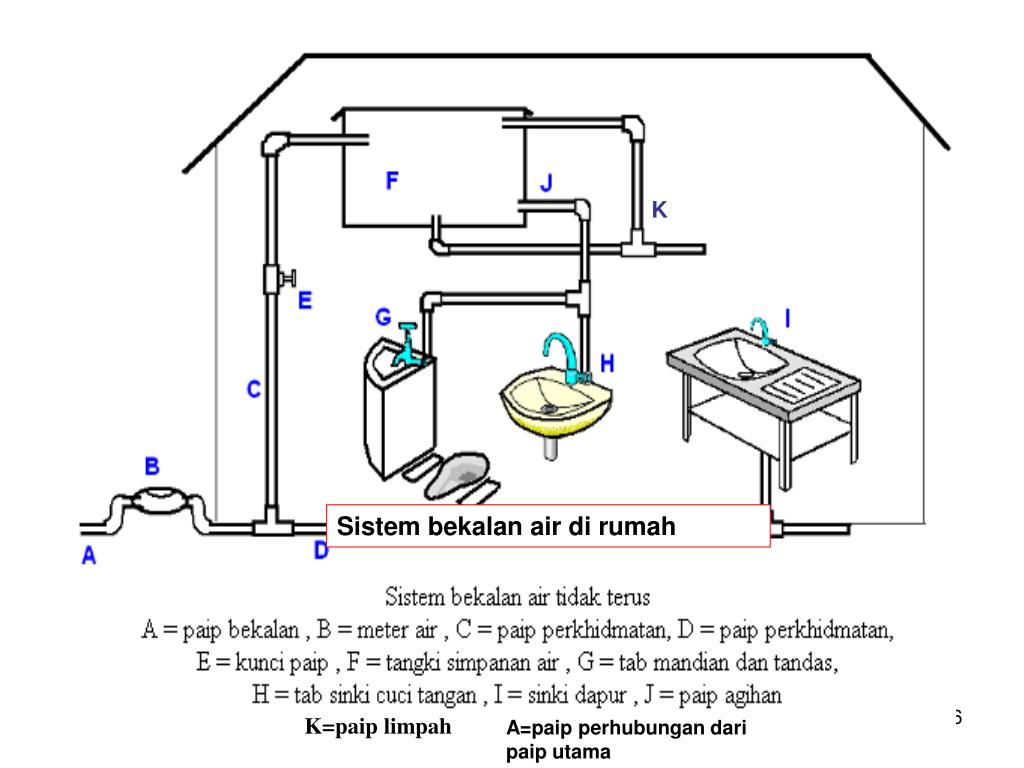

  6. K Sistem bekalan air di rumah by S.K.Cheah SMJK JIT SIN BM K=paip limpah A=paip perhubungan dari paip utama

  7. 4.1.1 Fungsi Paip Sistem Bekalan Air a) Paip Perhubungan • Menghubungkan paip utama dengan meter air. • Biasanya Batang paip di perbuat daripada besi bergalvani (BG) b) Paip Perkhidmatan • Membekalkan air daripada tangki simpanan • Menghubungkan meter air ke tangki simpanan dan sinki dapur. • Biasanya Batang paip di perbuat daripada besi bergalvani (BG) c) Paip Agihan • Menagihkan air dari tangki simpanan air kepada kelengkapan perpaipan di dalam rumah seperti pili-pili sinki cuci, alat mandian hujan dan tangki simbah. by S.K.Cheah SMJK JIT SIN BM

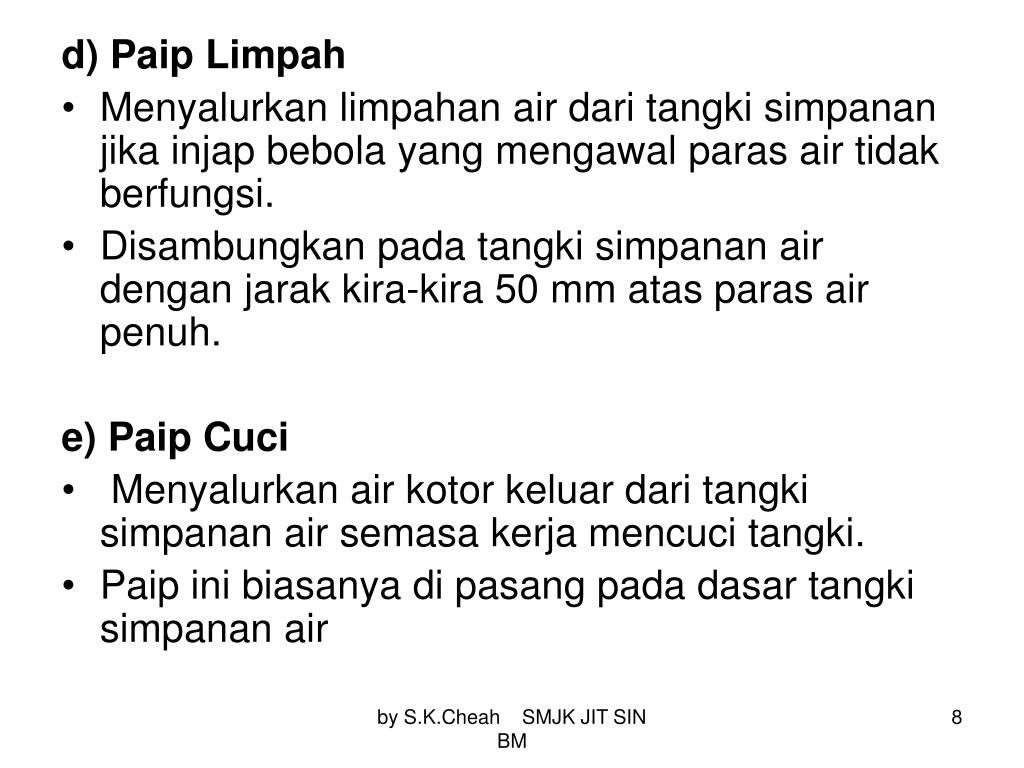

  8. d) Paip Limpah • Menyalurkan limpahan air dari tangki simpanan jika injap bebola yang mengawal paras air tidak berfungsi. • Disambungkan pada tangki simpanan air dengan jarak kira-kira 50 mm atas paras air penuh. e) Paip Cuci • Menyalurkan air kotor keluar dari tangki simpanan air semasa kerja mencuci tangki. • Paip ini biasanya di pasang pada dasar tangki simpanan air by S.K.Cheah SMJK JIT SIN BM

  9. Tangki Simpanan Air by S.K.Cheah SMJK JIT SIN BM

  10. JUMPA LAGI PADA KELAS SETERUSNYA by S.K.Cheah SMJK JIT SIN BM
