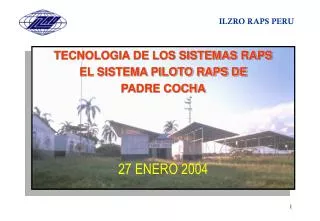

  1. ILZRO RAPS PERU TECNOLOGIA DE LOS SISTEMAS RAPS EL SISTEMA PILOTO RAPS DE PADRE COCHA 27 ENERO 2004

  2. ILZRO RAPS PERU SISTEMA HIBRIDO PILOTO RAPS • Primer Sistema Piloto de Generación Híbrida de Energía para localidades rurales instalado en el Peru • Caserio de Padre Cocha, Rio Nanay, Loreto • Sistema Hibrido Solar-Diesel • 24 horas continuas de energía eléctrica de calidad.

  3. ILZRO RAPS PERU EL SISTEMA DE GENERACION HIBRIDA RAPSDE PADRE COCHA • 2 Módulos de 150 kWh c/u completan el sistema RAPS de Padre Cocha con una capacidad instalada de 300 kWh/día • COMPONENTES • SUB-SISTEMA DE BATERIAS • 2 BANCOS DE BATERIAS: 240 V CC. Total 480 baterias de 650 Ah. • SUB-SISTEMA DE PANELES SOLARES • 378 MODULOS SOLARES de 80Wp. Total: 30.24 kWp, • SUB-SISTEMA DE COMPONENTES ELECTRONICOS: • 2 CARGADORES • 2 INVERSORES • CONTROL Y MONITOREO • GENERADOR DIESEL: CKD Praha –128 KW (2 ½ horas/día de operación)

  4. ILZRO RAPS PERU DIAGRAMA UNIFILARDEL SISTEMA HIBRIDO RAPS DE PADRE COCHA

  5. ILZRO RAPS PERU SUB-SISTEMA DE BATERIAS • Baterías VRLA • Electrolito GEL • Desarrolladas por CSIRO • Fabricadas por Battery Energy Power Solutions - Australia • Baterias de alta capacidad ciclica. • Manejo de las baterias EDCP (Estado de carga parcial)

  6. ILZRO RAPS PERU SUB-SISTEMA DE BATERIAS (c) • Baterías “SUNGEL” de 2 V, 650 Ah • Sellada. No hay emision de gases contaminantes. • No requiere mayor mantenimiento, solo limpieza • Reciclable. Las baterias al final de su ciclo de vida seran llevadas a una planta metalurgica para su apropiado reciclaje.

  7. ILZRO RAPS PERU SUB-SISTEMA DE PANELES SOLARES • Modulos Solares modelo: SX 80 BPSolar • 80 Wp Nominal • 12 V nominal • Tipo: Policristalinas • 378 Modulos Solares, total 30.24 kWp. • Minimo mantenimiento, solo limpieza • 30 años garantia limitada del fabricante.

  8. SUB-SISTEMA DE COMPONENTES ELECTRONICOS • Utiliza SCR (silicon controlled rectifier) para conversión de voltaje • Sistema exclusivo de regulación de carga con tarjeta N01823 • Relay de protección de carga de baterias mediante Paneles solares y con el generador diesel • Filtro de armónicos EL CARGADOR • Sistema DC-DC para carga de los bancos de baterías con los Paneles solares • Sistema AC-DC para carga de los bancos de baterías con el generador Diesel • Transformadores de potencia Υ-Δ de40 kW ILZRO RAPS PERU

  9. SUB-SISTEMA DE COMPONENTES ELECTRONICOS (c) EL INVERSOR • Para conversión DC-AC utilizando: TRANSISTOR BIPOLAR DE PUERTO AISLADA (IGBT, Insulated Gate Bipolar Transistor) • Tensión de entrada en 240 V, conversión a sistema 380/220 V. trifásico • Utiliza transformadores Δ-ΥDelta/Estrella de 40 kW de potencia • Sistema con alta eficiencia en su operación ILZRO RAPS PERU

  10. SUB-SISTEMA DE COMPONENTES ELECTRONICOS (c) SECCIONAMIENTO Y PROTECCION • Seccionamiento y protección para los CARGADORES durante la carga con el Generador • Seccionamiento y protección durante el envío de energía de los INVERSORES • SISTEMA PRINCIPAL de protección trifásico a la entrega de energia al sistema de distribucion. ILZRO RAPS PERU

  11. ILZRO RAPS PERU SUB-SISTEMA DE COMPONENTES ELECTRONICOS (c) CONTROL SUPERVISOR • Todos los componentes electro-nicos principales del sistema RAPS cuentan con tarjetas electronicas para recoleccion de la data de operacion. • Estas tarjetas y la data obtenida son administradas por medio de un control supervisor, software especial de monitoreo general.

  12. ILZRO RAPS PERU Otros componentes delSistema RAPS de Padre Cocha SISTEMA DE PROTECCION: PARARRAYOS • Se ha instalado un pararrayos tipo ionizante, 15 metros de altura • Capacidad de protección hasta 100 m. de diámetro • Protección tipo sombrero hongo, mayor alcance en su protección • En la selva baja se presenta un alto índice de descargas atmosféricas por la acumulación de nubes

  13. ILZRO RAPS PERU Otros componentes delSistema RAPS de Padre Cocha SISTEMA DE PROTECCION: PUESTAS A TIERRA • Se ha preparado una malla de protección de 12 m² • Valores medidos menores a 5 ohms. • Conexión a tierra de todas las partes metálicas de los conatiners de baterías y componentes electrónicos. • También están protegidos los paneles solares.

  14. ILZRO RAPS PERU Otros componentes delSistema RAPS de Padre Cocha GENERADOR DIESEL • Instalado por Electro Oriente S.A. en mayo 2002 • Marca CKD Checoslovaquia • Potencia: 128 kW. • Tecnología de los años 80’, arranque manual • Consumo de combustible 7.5 gl./hora

  15. ILZRO RAPS PERU SISTEMA CONVENCIONAL DE PADRE COCHA REDES DE MEDIA TENSION DE 22.9 KV. • Instaladas por el Ex CTAR Loreto (2001) • Problemas tecnicos por la mala calidad de los materiales electricos utilizados • Fuertes pérdidas técnicas, por mala operación de transformadores • Sobre- dimensionamiento de transformadores

  16. ILZRO RAPS PERU SISTEMA CONVENCIONAL DE PADRE COCHA REDES DE BAJA TENSION • Redes secundarias de 220/380 V. • Instaladas por el Ex CTAR Loreto. • Sistema autoportante antihurto. • Se terminó su instalación en Mayo del 2002 • Problema de mala calidad de los materiales (en este caso luminarias recicladas)

  17. ILZRO RAPS PERU SISTEMA CONVENCIONAL DE PADRE COCHA ACOMETIDAS DOMICILIARIAS • Sistema convencional normalizado y utilizado en Iquitos • Sistema antihurto con cajas de derivación. • Cables concéntricos, instalación exterior • Utilizan medidores electromecánicos convencionales. Originalmente se recomendo el uso de medidores pre-pago.

  18. ILZRO RAPS PERU ELECTRO RAPS PADRE COCHAOPERADOR LOCAL DEL SISTEMA RAPS ERPACO • Fue creada en base a las conclusiones del Estudio Preliminar del Operador RAPS, realizado por consultores profesionales con mas de 20 años en la región • Directiva de ERPACO, sus miembros fueron elegidos democráticamente en Asamblea General de la población. Se encuentra debidamente inscrita en los registros públicos de Iquitos • Viene brindando el servicio electrico convencional y luego el RAPS en forma ininterrumpida desde Agosto 2002

  19. MONITOREO PRELIMINAR – DIAGRAMA DE CARGA PERDIDAS TECNICAS EN REDES MT ILZRO RAPS PERU

  20. PROBLEMAS EN REDES CONVENCIONALES PERDIDAS TECNICAS EN REDES MT • Problemas de diseño: Sobredimencionamiento de transformadores y sistemas de protección. Los transformadores vienen trabajando tácitamente en vacío con 4-5% de su capacidad en horas valle y con 12-15% en horas punta. • Mala calidad de materiales instalados, problemas con llaves térmicas de mala calidad, mala instalación de terminales termoretráctiles. • Solo midiendo y monitoreando se puede detectar estos problemas técnicos. ILZRO RAPS PERU

  21. ILZRO RAPS PERU SITUACION INICIAL DE OPERACION MAYORES COSTOS DE OPERACION COMO CONSECUENCIA DE LAS PERDIDAS TECNICAS DE LAS REDES ELECTRICAS INSTALADAS POR EL EX-CTAR LORETO.

  22. SITUACION ACTUAL PROBLEMAS SUPERADOS • Se vienen cumpliendo los objetivos técnicos del proyecto • El sistema RAPS viene brindando energía eléctrica las 24 horas del día al caserío Padre Cocha. • Será necesario realizar monitoreo con anticipación a las redes e instalaciones del sistema convencional a fin de tenerlos en óptimas condiciones para su integración al sistema RAPS. • Las Instituciones Gubernamentales deben brindar un apoyo decidido para conseguir los objetivos en corto plazo. • Las obras que se ejecutan en las localidades rurales deben considerar un exhaustivo control de calidad y utilizar materiales de primera calidad. • El Sistema RAPS es en la actualidad la mejor alternativa para brindar energía eléctrica a localidades rurales con fines de desarrollo. ILZRO RAPS PERU

  23. GRACIAS POR SU ATENCION
