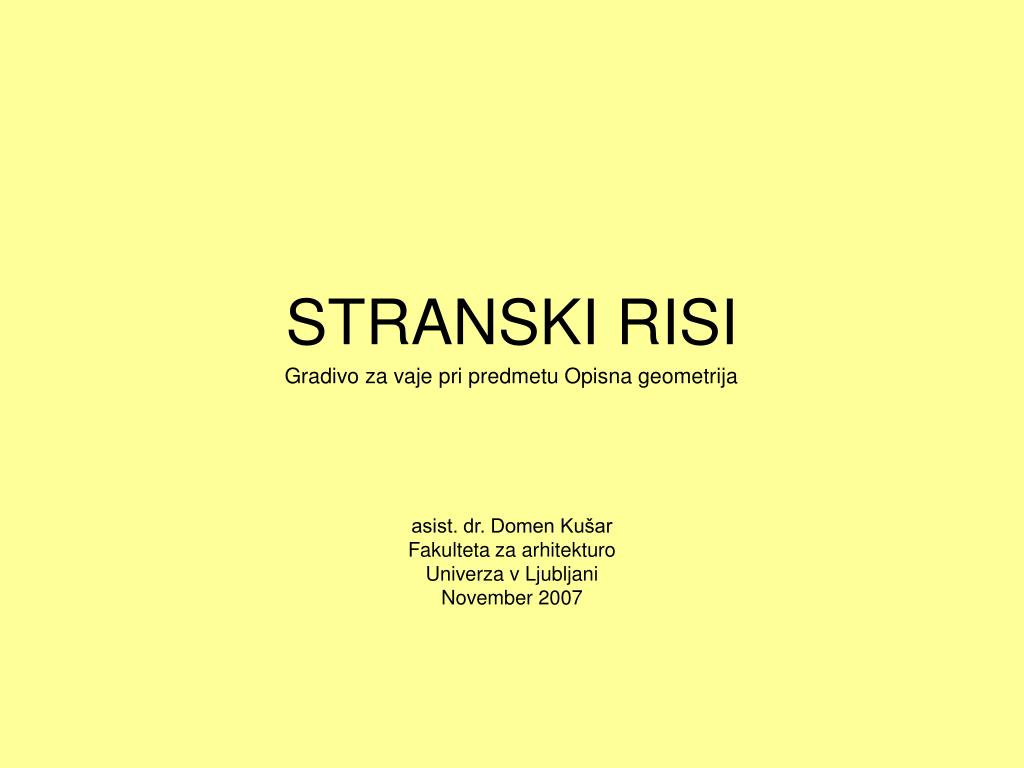

  1. STRANSKI RISI Gradivo za vaje pri predmetu Opisna geometrija asist. dr. Domen Kušar Fakulteta za arhitekturo Univerza v Ljubljani November 2007

  2. STRANSKI RISI! П П П П 1 3 2 4 4 1 1 4 x x x x 3 3 2 3 Vsaka nova projekcijska ravnina П3, ki je pravokotna na tlorisno ali narisno ravnino, se imenuje tretje – projecirna ali tretjerisna ravnina. Projekcija točke na tretjerisno ravnino se imenuje tretji ris točke in ga označimo z ’’’. Presečnica ravnine П1 z ravnino П3 je os 1x3! Četrto-projecirna ravnina П4 je pravokotna na ravnino П3! Projekcija točke na četrtorisno ravnino se imenuje četrti ris točke in ga označimo z ’’’’ ali pa z IV. Presečnica ravnine П4 z ravnino П3 je os 4x3! T’’’’ T’’’’ T’’ T’’’ T’’’’ T T’’’ T’

  3. ČETRTI RIS TOČKE T! 1 1 4 x x x 3 2 3 Osi 1x3 in 3x4 sta izbrani poljubno! Točko lahko zvračamo v tretji ris na eno ali drugo stran osi 1x3! Na primeru sta narejeni obe možnosti.Točko lahko zvračamo v četrti ris na eno ali drugo stran osi 3x4! Na primeru so pokazane štiri možne rešitve.Pomembno!Prirednice (ordinale) so vedno pravokotne na ustrezno os (1x2, 1x3, 3x4).Tretjerisno ravnino lahko rišem tudi pravokotno na narisno ravnino (v tem primeru bo os 2x3). T’’ T’’’’ T’’’’ T’’’ T’’’’ T’’’ T’’’’ T’

  4. ZVRAT DALJICE AB V PETI RIS! 1 1 5 4 x x x x 3 4 3 2 Osi 1x3, 3x4 in 4x5 so izbrane poljubno! Pri zvračanju točk je potrebno biti pozoren, na kateri strani projekcijske ravnine ležita obe točki (ali na isti strani ali ne). Od tega je namreč odvisna stran zvrnjene točke (Glej primer točke B’’’!). A’’ B’’’’ B’ B’’’ B’’’’’ A’’’’’ B’’ A’ A’’’’ Dodatno gradivo:Sajovic, O., 1951: Opisna geometrija, DZS, Ljubljana, str. 69-76. A’’’

  5. PRIMER UPORABE STRANSKIH RISOV: Določi prečnico dveh mimobežnic a in b, ki je vzporedna dani premici p! x x x 1 1 4 3 2 3 R’’’ Tretjerisno ravnino postavimo vzporedno s premico p (skozi premico p) in hkrati pravokotno na tlorisno ravnino. Četrtorisno ravnino postavimo pravokotno na tretjerisno ravnino. a’’’ a’’ C’’ P’’ b’’ R’’ a’’’’ p’’ M’’ D’’ N’’ A’’’’ A’’ P’ B’’ a’ A’’’ D’ B’’’’ C’ M’’’’ N’’’’ M’’’ V četrtem risu se premica p projecira kot točka. Prav tako se v četrtem risu kot točke projecirajo vse premici p vzporedne premice, - tudi rešitvena daljica MN! R’ P’’’ B’’’ M’ N’’’ D’’’’ p’’’’ A’ N’ D’’’ p’ C’’’’ b’’’’ C’’’ B’ p’’’ b’ b’’’
