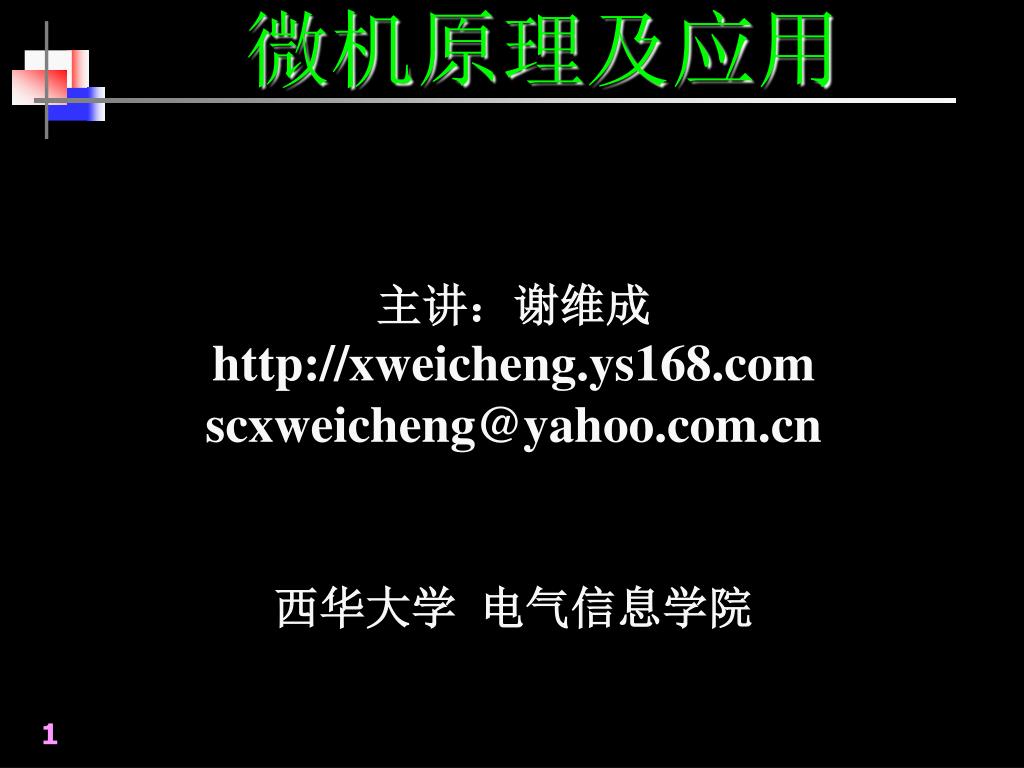

  1. 微机原理及应用 主讲：谢维成 http://xweicheng.ys168.com scxweicheng@yahoo.com.cn 西华大学 电气信息学院 1

  2. 实验一 微机硬件结构及汇编指令运行的认识 DEBUG的主要命令 • 1）显示存储单元的命令D（DUMP），格式为： -D [address] 或 -D [range] 2

  3. 2）修改存储单元内容的命令E • 第一种格式可以用给定的内容表来替代指定范围的存储单元内容。命令格式如下： • —E address [list] • 例如，—E DS：100 F3’XYZ’8D • 第二种格式则是采用逐个单元相继修改的方法：—E address 例如，—e cs:100 • 则可能显示为： 18E4：0100 89.— • 如果需要把该单元的内容修改为78，再按“空格”键可接着显示下一个单元的内容，如下：18E4：0100 89.78 1B._-+ 3

  4. 3）检查和修改寄存器命令R • 3）检查和修改寄存器内容的命令R（Register）： • 显示CPU内所有寄存器内容和标志位状态，其格式为：—R,例如， —r AX=0000 BX=0000 CX=010A DX=0000 … • 显示和修改某个寄存器内容，其格式为： —R register name , 例如，键入 —r ax 系统将响应如下： AX FIF4 ： 即AX寄存器的当前内容为FIF4，如不修改则按E 键，否则，可键入欲修改的内容 4

  5. 知识点复习 4）运行命令G（G0）,其格式为 • －G [＝address1][ address2][ address3…..]] 其中，地址1指定了运行的起始地址，如不指定则从当前的CS:IP开始运行。后面的地址均为断点地址，当指令执行到断点时，就停止执行并显示当前所有寄存器及标志位的内容，和下一条将要执行的指令。 5

  6. 6）汇编命令A(Assemble), • 6）汇编命令A(Assemble),其格式为： • －A[address] 该命令允许键入汇编语言语句，并能把它们汇编成机器代码，相继地存放在从指定地址开始地存储区中。必须注意：DEBUG把键入的数字均看成十六进制数，则其后应加以说明，如100D。 6

  7. 7）反汇编命令U (Unassemble） • 从指定地址开始，反汇编32个字节，其格式为： • －U[address] 例如： －u100 18E4:0100 C70604023801 MOV WORD PTR [0204],0138 18E4:0106B C70606020002 MOV WORD PTR[0206],0200 18E4:010C C70608020202 MOV WORD PTR[0208],0202 18E4:0112 BB0402 MOV BX,0204 18E4:0115 E80200 CALL 011A 18E4:0118 CD20 INT 20 18E4:011A 50 PUSH AX 18E4:011B 51 PUSH CX 7

  8. 8）命名命令N (Name) • 8）命名命令N(Name),其格式为： • —N fiespecs[fiespecs] • 命令把两个文件标志符格式化在CS:5CH和CS:6CH的两个文件控制块中，以便在其后用L或W命令把文件装入或存盘。Fiespecs的格式可以是： • [d:][path] fiespecs [.ext] • 例如， • —N myprog 8

  9. 10）写命令W（Write） • 10）写命令W（Write），有两种功能。 • 把数据写入磁盘的指定扇区。其格式为： • —W address drive sector sector • 把数据写入指定的文件中。其格式为： • —W[address] • 此命令把指定的存储区中的数据写入由CS:5CH处的文件控制所指定的文件中。如未指定地址则数据从CS:0100开始。要写入文件的字节数应先放入BX和CX中。 9

  10. 11）退出DEBUG命令Q (Quit) • 11）退出DEBUG命令Q (Quit),其格式为： • —Q • 它退出DEBUG，返回DOS。本命令并无存盘功能，如需存盘应先使用W命令。 10

  11. 开 始 认识微机及实验微机的硬件结构 A编辑 N命名 R BX ：0000 R CX ：字节数 程序file.com 或 file.exe W保存 跟踪调试 正确 不正确 结束 结果正确？ DEBUG上机流程 11

  12. 实验程序举例 MOV SI, 200H MOV BX, 300H MOV CX, 000AH MOV AL, 00H L0: MOV [SI], AL INC SI INC AL DEC CX JNZ L0 MOV CX, 000AH MOV SI, 200H L1: MOV AL, [SI] MOV [BX], AL INC SI INC BX LOOP L1 12

  13. 实验一 教学要求 • 掌握DEBUG 的使用方法； • 掌握指令的在DEBUG下的跟踪调试方法； • 掌握在DEBUG下写简短COM和EXE文件的方法； • 习题与思考题：对实验程序做注释 13
