Особенности построения чертежей конструкции основных деталей плечевой одежды по ЕМКО СЭВ

1. Основы формообразования изделий легкой промышленности Технология, конструирование и материалы изделий легкой промышленности Институт Сервиса, моды и дизайна, кафедра Сервиса и моды Слесарчук Ирина Анатольевна Особенности построения чертежей конструкции основных деталей плечевой одежды по ЕМКО СЭВ Лекция 5

2. Особенности построения базисной сетки чертежа. Особенности построения чертежа конструкции проймы. Особенности построения чертежа конструкции спинки. Особенности построения чертежа конструкции переда. Особенности построения чертежа конструкции рукава План лекции

3. Вопрос 1 Особенности построения базисной сетки чертежа

4. Особенности построения базисной сетки чертежа Более точное определение положения основных линий базисной сетки, основанное на использовании взаимосвязи участков конструкции с соответствующими размерными признаками. При построении линии низа (11-91) используются размерные признаки Т7 и Т12 (Т9), а не желаемая длина изделия. При нахождении положения линии бедер (41-51) используется пропорциональный расчет от разности размерных признаков Т7 и Т12: 41-51 = 0,65 (Т7-Т12) + П. Определяется сразу ширина проймы (33-35) = Т57 + П. Ширина сетки определяется исходя из суммарной величины участков спинки, проймы и переда: 31-37 = /31-33/ = /33-35/ + /35-37/. Положение линии талии, бедер и низа переда может совпадать с положением соответствующих линий на спинке при усадке ткани до 1,5% . При усадке ткани свыше 1,5% эти линии на спинке и переде не совпадают, чтобы учесть дополнительную усадку переда при термодублировании. 4

5. Вопрос 2 Особенности построения чертежа конструкции проймы

6. Определение вершины проймы • 13-14. Для определения вершины проймы спинки и переда используют Т38 (дуга через наивысшую точку плечевого сустава). • В конструкции Т38 используется не полностью (для женской одежды 0,92Т38) из-за погрешности в откладывании отрезков /33-13/ и /35-15/ (по прямой) и оформлении линии проймы (по кривой). Т38 измеряют через наивысшую точку плечевого сустава (акромиальный отросток лопатки), которая находится выше плечевой точки. 6

7. Определение прибавки на углубление проймы • 15-16. Прибавка на углубление проймы наглядно видна на чертеже, поскольку откладывается после определения положения анатомической линии положения линии проймы, соответствующей размерному признаку Т39. • Прибавка на углубление проймы зависит от вида, силуэта одежды и направления моды. 7

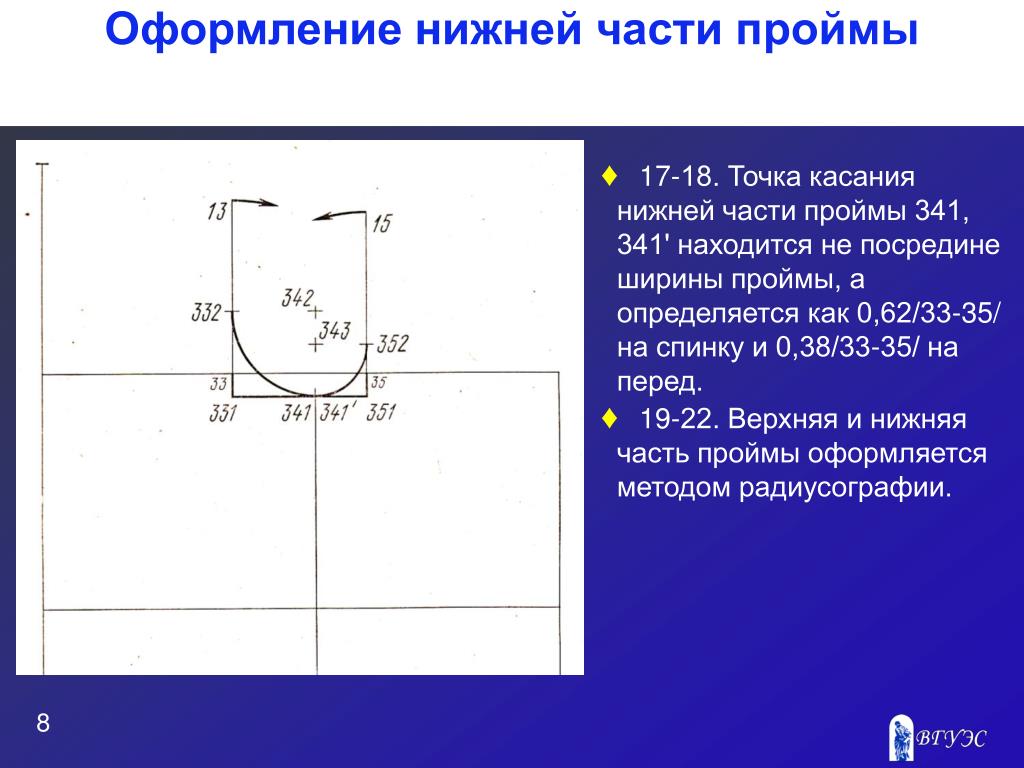

8. Оформление нижней части проймы • 17-18. Точка касания нижней части проймы 341, 341' находится не посредине ширины проймы, а определяется как 0,62/33-35/ на спинку и 0,38/33-35/ на перед. • 19-22. Верхняя и нижняя часть проймы оформляется методом радиусографии. 8

9. 2 вопрос Особенности построения чертежа конструкции спинки

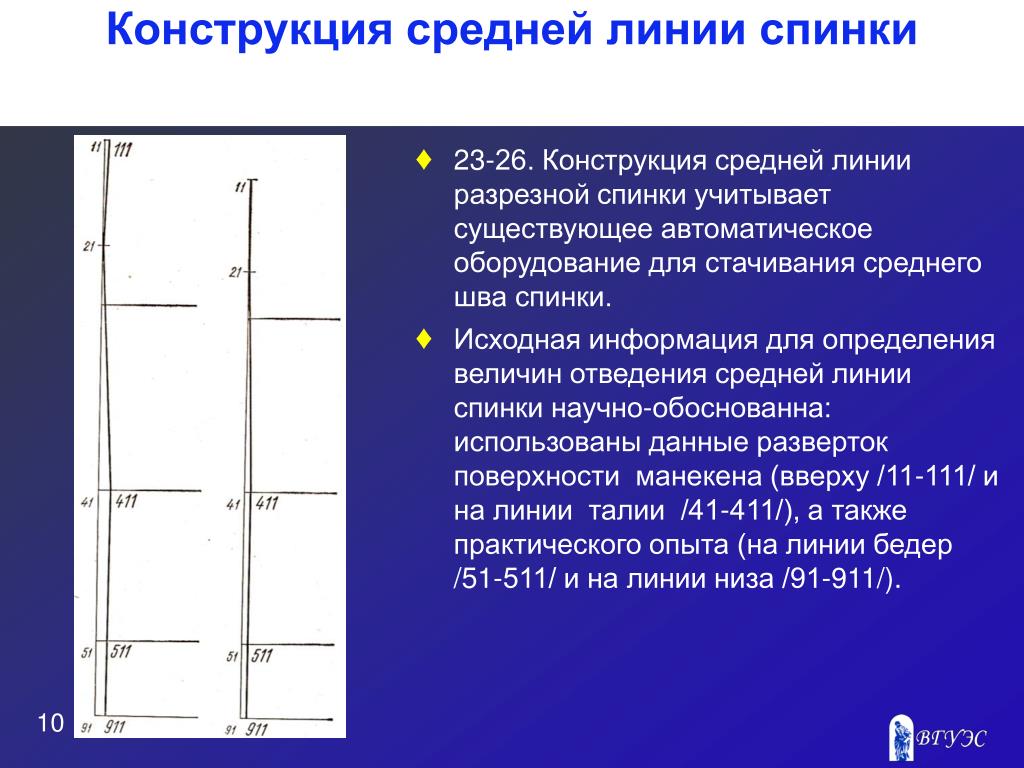

10. Конструкция средней линии спинки • 23-26. Конструкция средней линии разрезной спинки учитывает существующее автоматическое оборудование для стачивания среднего шва спинки. • Исходная информация для определения величин отведения средней линии спинки научно-обоснованна: использованы данные разверток поверхности манекена (вверху /11-111/ и на линии талии /41-411/), а также практического опыта (на линии бедер /51-511/ и на линии низа /91-911/). 10

11. Конструкция горловины и плечевой линии спинки • 27. Ширина горловины спинки и переда определена на основе разверток плечевой области манекенов типовых фигур всех половозрастных групп. • 28. Величина прямолинейного участка определена как 0,25 /111-12/на основе практического опыта. • 29. Высота горловины спинки определяется как разность Т43 и Т40, для удобства выраженную коэффициентом от обхвата шеи Т13. • 30. Величина корректирования конечной плечевой точки зависит от размера фигуры и прибавки на свободу в одежде: чем объемнее одежда и больше размер, тем величина 13-14 меньше. 11

12. Конструкция вытачки на выпуклость лопаток • 31. Расстояние от вершины горловины спинки до правой стороны вытачки составляет 0,4 – 0,5 от длины плечевого среза. • 32. Направление вытачки определяется прямой линией, соединяющей середину плечевого среза с точкой на линии груди, расположенной на расстоянии 0,17Т47 (ширины спины). • 34. При определении величины раствора вытачки учитывают толщину плечевых прокладок и прибавок на свободу: чем объемнее одежда и толще плечевые прокладки, тем величина угла на выпуклость лопаток меньше. 12

13. 3 вопрос Особенности построения чертежа конструкции переда

14. Конструкция вытачек на выпуклость живота и груди • 44. Величина выступа живота /47-471/ = 0,24Т18 определена из разверток поверхностей манекенов. Наличие выступа живота определяется разностью ширины на линии талии и на уровне груди. • 45-48. Величину вытачки на живот получают графическим способом. • 49-50. Величина раствора вытачки на выпуклость груди находится в зависимости от прибавки на свободу по линии груди: • /36-372/=Т35 – Т34 + 0,5 П35-37.Чем больше прибавка, тем дальше расположена точка 372, а, следовательно, угол наклона линии 36-371´ меньше. • при определении /372-372´/ ширина вытачки уменьшается с увеличением П35-37 14

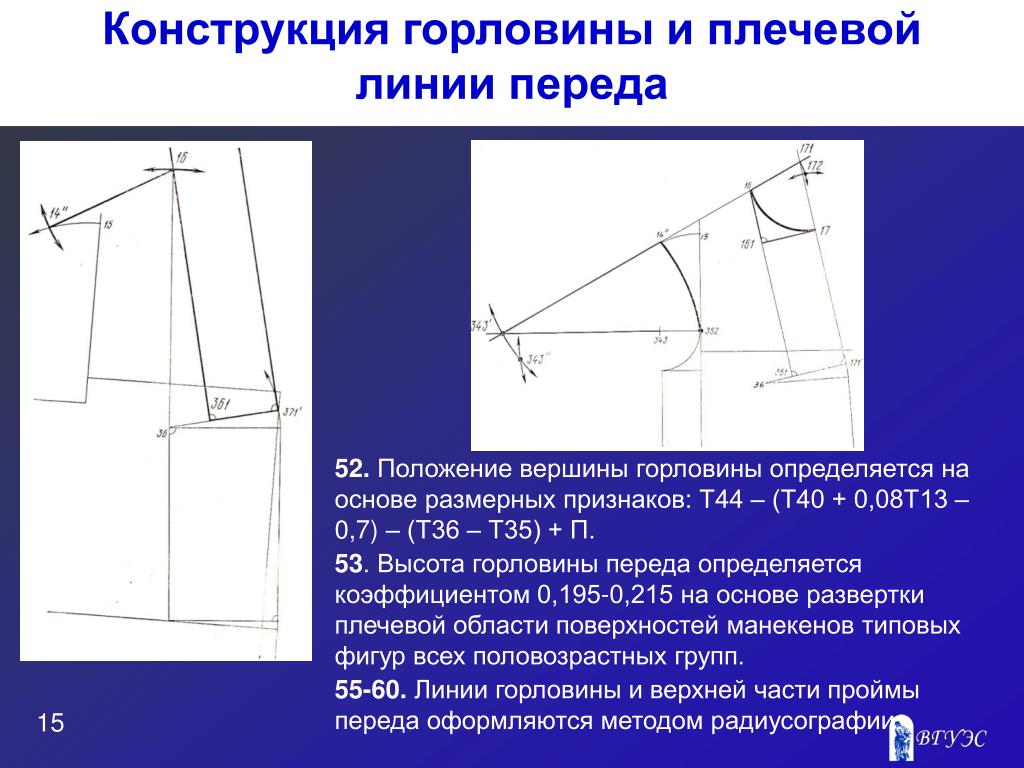

15. Конструкция горловины и плечевой линии переда 52. Положение вершины горловины определяется на основе размерных признаков: Т44 – (Т40 + 0,08Т13 – 0,7) – (Т36 – Т35) + П. 53. Высота горловины переда определяется коэффициентом 0,195-0,215 на основе развертки плечевой области поверхностей манекенов типовых фигур всех половозрастных групп. 55-60. Линии горловины и верхней части проймы переда оформляются методом радиусографии. 15

16. Особенности определения ширины изделия по линии талии 61. На чертеже основы конструкции сразу можно получить наглядное представление о суммарной величине вытачек на линии талии /470-47/, которая определяется графически. При построении ИМК эта величина распределяется в вытачки, рельефы и боковые швы. При превышении ширины изделия по линии талии по сравнению с сеткой чертежа точка 471 лежит правее точки 47 (фигура имеет выступ живота). 16

17. Особенности определения ширины изделия по линии бедер 62. Излишек ширины изделия (точка 570 лежит вправо от линии полузаноса) - в области боковых швов или вертикальных рельефов проектируют заход одной детали на другую; Недостаток ширины изделия по сравнению с шириной сетки чертежа (точка 570 лежит влево от линии полузаноса) - в области боковых швов или рельефов необходимо забрать раствор вытачек /570-57/. 17

18. 3 вопрос Особенности построения чертежа конструкции рукава

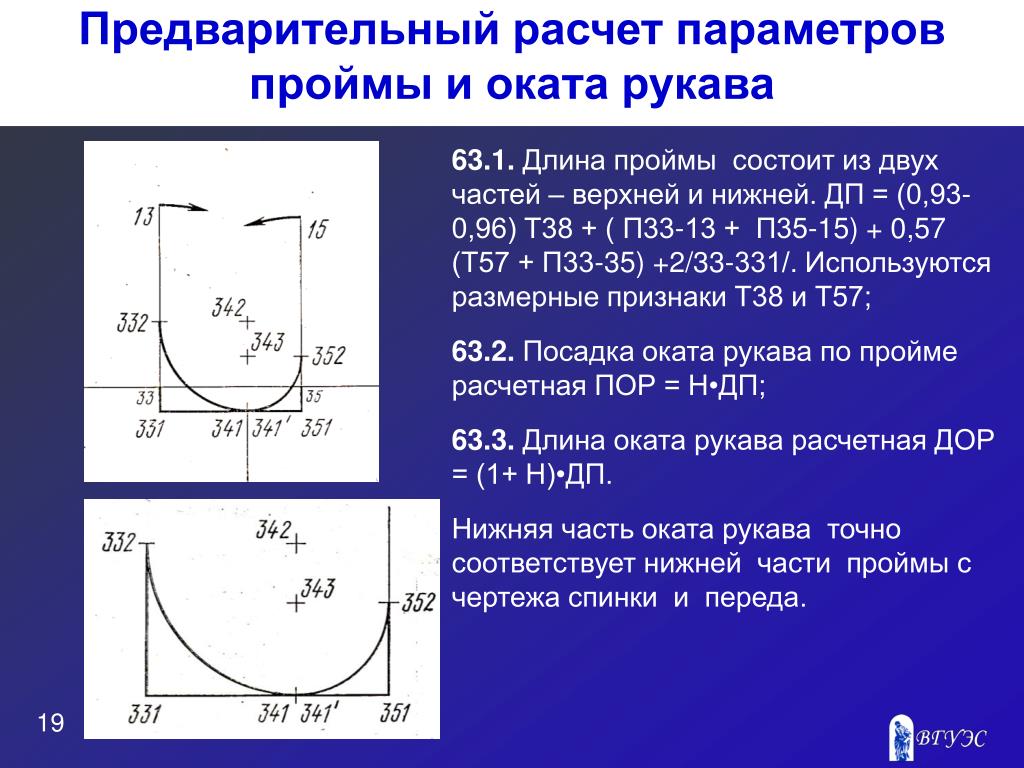

19. Предварительный расчет параметров проймы и оката рукава 63.1. Длина проймы состоит из двух частей – верхней и нижней. ДП = (0,93-0,96) Т38 + ( П33-13 + П35-15) + 0,57 (Т57 + П33-35) +2/33-331/. Используются размерные признаки Т38 и Т57; 63.2. Посадка оката рукава по пройме расчетная ПОР = Н•ДП; 63.3. Длина оката рукава расчетная ДОР = (1+ Н)•ДП. Нижняя часть оката рукава точно соответствует нижней части проймы с чертежа спинки и переда. 19

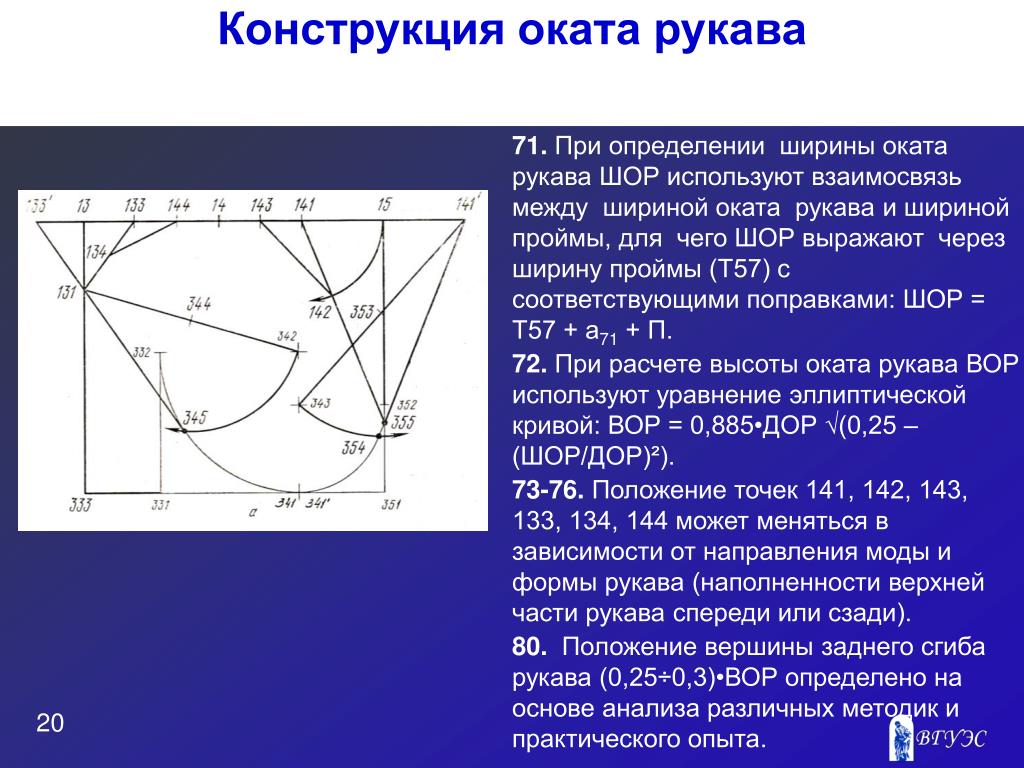

20. Конструкция оката рукава 71. При определении ширины оката рукава ШОР используют взаимосвязь между шириной оката рукава и шириной проймы, для чего ШОР выражают через ширину проймы (Т57) с соответствующими поправками: ШОР = Т57 + а71 + П. 72. При расчете высоты оката рукава ВОР используют уравнение эллиптической кривой: ВОР = 0,885•ДОР √(0,25 – (ШОР/ДОР)²). 73-76. Положение точек 141, 142, 143, 133, 134, 144 может меняться в зависимости от направления моды и формы рукава (наполненности верхней части рукава спереди или сзади). 80. Положение вершины заднего сгиба рукава (0,25÷0,3)•ВОР определено на основе анализа различных методик и практического опыта. 20

21. Особенности построения конструкции оката рукава большой ширины 81. Если рука полная, а ширина плеча небольшая (полные фигуры), т.е. (ШОР – ШП) > 2,5÷4,0, вершину заднего сгиба рукава перемещают в сторону проймы с целью приближения задней верхней части оката рукава к опорной поверхности руки, уменьшив тем самым посадку по окату рукава, не уменьшая его ширины. Верхнюю часть оката рукава оформляют методом радиусографии, вписывая окружности между найденными ранее опорными точками. 21

22. Особенности построения конструкции нижней части рукава 87. Угол отклонения нижней части оката рукава β87 = 2÷2,5º определен на основании анализа положения руки и с учетом практического опыта. 88-89. Для определения длины рукава до линии локтя и до линии низа используются соответствующие размерные признаки Т32 и Т33 за вычетом ширины плеча проектируемого изделия в готовом виде. В массовом производстве длину рукавов определяют по специальной шкале длин. 92. Задний сгиб рукава может проходить через точку 43 или в случае необходимости обеспечения пропорциональности между шириной рукава вверху и внизу - через точку 431. 22

23. ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ • Особенности построения базисной сетки чертежа конструкции плечевой одежды по ЕМКО СЭВ. • Особенности построения чертежа конструкции проймы по ЕМКО СЭВ. • Особенности построения чертежа конструкции спинки по ЕМКО СЭВ. • Особенности построения чертежа конструкции переда по ЕМКО СЭВ. • Особенности построения чертежа конструкции рукава по ЕМКО СЭВ. 23

24. РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА • Единая методика конструирования одежды (ЕМКО СЭВ). Теоретические основы, т.1. – М.: ЦНИИТЭИ, 1988. – 164 с. 24
