PROIECT INTERDISCIPLINAR ELECTRONICĂ ANALOGICĂ - TIC. APLICAŢII ALE TRANZISTOARELOR BIPOLARE CIRCUITE ELECTRONICE . AUTOR PROIECT CLASA a - X - a E. Banc Cornel COORDONATORI PROIECT:Prof. RUSU CONSTANTIN. 2. OBIECTIVE OPERAŢIONALE . Să câştige încrederea în sine în forţele proprii.
E N D
PROIECT INTERDISCIPLINAR ELECTRONICĂ ANALOGICĂ -TIC APLICAŢII ALE TRANZISTOARELOR BIPOLARE CIRCUITE ELECTRONICE
AUTOR PROIECTCLASA a-X -a E • Banc Cornel • COORDONATORI PROIECT:Prof. RUSU CONSTANTIN
2. OBIECTIVE OPERAŢIONALE • Să câştige încrederea în sine în forţele proprii. • Să-şi asume rolurile care îi revin în echipă. • Să colaboreze cu membrii echipei pentru îndeplinirea sarcinilor. • Să utilizeze cunoştinţele teoretice de electronică pentru realizarea sarcinilor care-i revin în cadrul proiectului. • Să utilizeze abilităţile şi deprinderile practice dobândite pentru realizarea sarcinilor care-i revin în cadrul proiectului. • Să utilizeze cunoştinţele de TIC pentru realizarea şi prezentarea în format electronic şi online al proiectului. • Să-şi evalueze nivelul de pregătire teoretică precum şi deprinderile şi abilităţile practice în raport cu cerinţele proiectului.

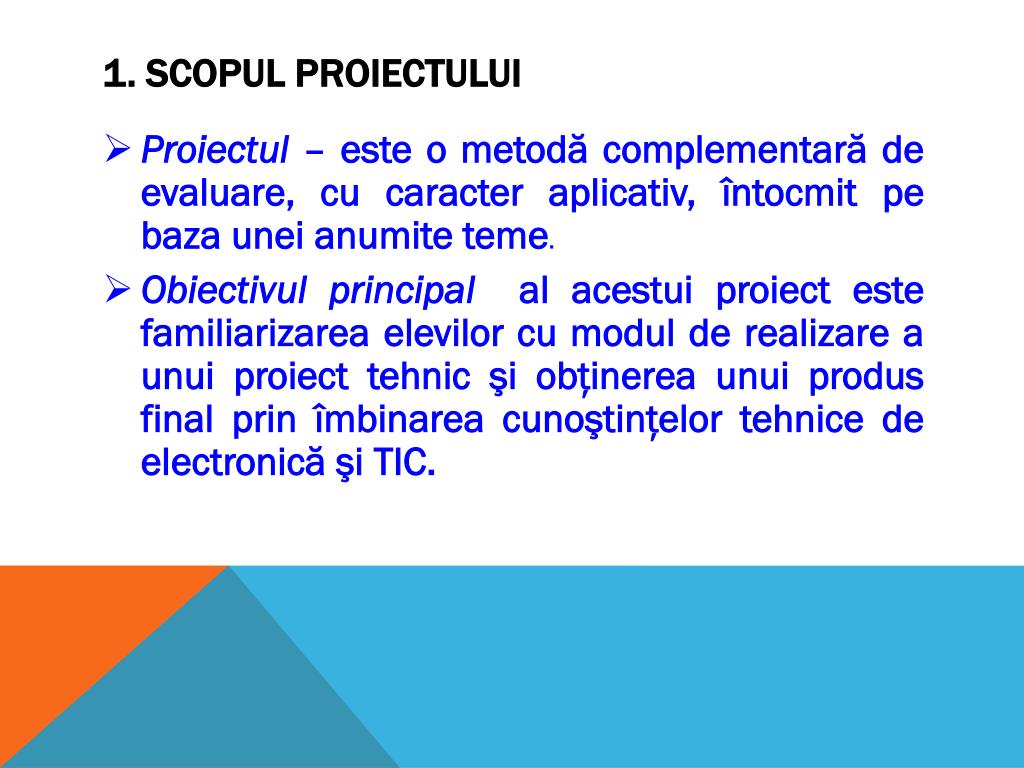

1. SCOPUL PROIECTULUI • Proiectul – este o metodă complementară de evaluare, cu caracter aplicativ, întocmit pe baza unei anumite teme. • Obiectivul principal al acestui proiect este familiarizarea elevilor cu modul de realizare a unui proiect tehnic şi obţinerea unui produs final prin îmbinarea cunoştinţelor tehnice de electronică şi TIC.
3. STRUCTURA PROIECTULUI • A. COMPONENTA TEORETICĂ • A1. ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER ..5 V • A2. STABILIZATOR DE TENSIUNE REGLABILĂ 6...22 V • A3. CIRCUIT BASCULA • B. COMPONENTA PRACTICĂ • B1.REALIZAREA SCHEMELOR CIRCUITELOR CU SIMULATORUL • B2.REALIZAREA PRACTICĂ A MONTAJELOR CIRCUITELOR • NT ASTABIL CU CIRCUITUL INTEGRAT LM 555 • C. COMPONENTA TIC • C1. PREZENTAREA PROIECTULUI ÎN FORMAT ELECTRONIC • C1.1. EDITAREA PROIECTULUI ÎN WORD ŞI PRINTAREA ACESTUIA • C1.2. PREZENTAREA PROIECTULUI ÎN POWER POINT • C2.PREZENTAREA PROIECTULUI ONLINE • Se publică proiectul pe platforma educaţională wikispaces la adresa: • http://proiecte-electronica.wikispaces.com
5. CONŢINUTUL ŞTIINŢIFIC AL PROIECTULUI • A1. ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER ..5 V • Elementele schemei și rolul lor • TRANSFORMATORUL - reduce tensiunea de alimentare alternativă de la 220 V la o tensiune necesară funcţionării montajului. • REDRESORUL - transformă tensiunea de intrare de curent alternativ într-o tensiune pulsatorie de curent continuu. • FILTRUL - elimină fluctuaţiile tensiunii redresate, furnizând la ieşirea sa o tensiune de c.c. relativ constantă. • limitează curentul prin dioda la funcţionarea montajului în gol (fără rezistenţă de sarcină).
REALIZAREA PRACTICĂ A MONTAJELOR CIRCUITELOR ALIMENTATOR DE TENSIUNE STABILIZATĂ CU DIODĂ ZENER ..5 V
ELEMENTELE SCHEMEI SI ROLUL LOR • Elementele schemei și rolul lor • Tranzistorul - trebuie să asigure curentul de sarcină maxim • Tranzistorul - care este de tipul BC 546 BP care să indeplinească urmatoarele condiții: - • Factorul de amplificare să fie peste medie • Dioda Zener - este un dispozitiv electronic ce permite trecerea curentului doar într-o singură directive • În acest caz dioda este de tip BZX 85 – C5V1 • Rezistența de protecție- acesta poate să asigure în sarcină curentul ( depăşeşte valoare de 0,6 V) • limitează curentul prin dioda la funcţionarea montajului în gol (fărărezistenţă de sarcină). • LED- este o diodă semiconductoare ce emite lumină la polarizarea directă a joncțiunii p-n.
REALIZAREA PRACTICĂ A MONTAJELOR CIRCUITELOR STABILIZATOR DE TENSIUNE REGLABILĂ 6...22 V
ELEMENTELE SCHEMEI ȘI ROLUL LOR • FILTRUL(și ) - elimină fluctuaţiile tensiunii redresate, furnizând la ieşirea sa o tensiune de c.c. relativ constantă. • LED 1 și 2- sunt diode semiconductoare ce emit lumină la polarizarea directă a joncțiunii p-n • CIRCUITUL INTEGRAT- este un dispozitiv electronic alcătuit din mai multe componente electrice și electronice interconectate, pasive și active, situate pe o plăcuță de material semiconductor (făcută de exemplu din siliciu), dispozitiv care în cele mai multe cazuri este încapsulat într-o capsulă etanșă prevăzută cu elemente de conexiune electrică spr exterior, numite terminale sau pini.

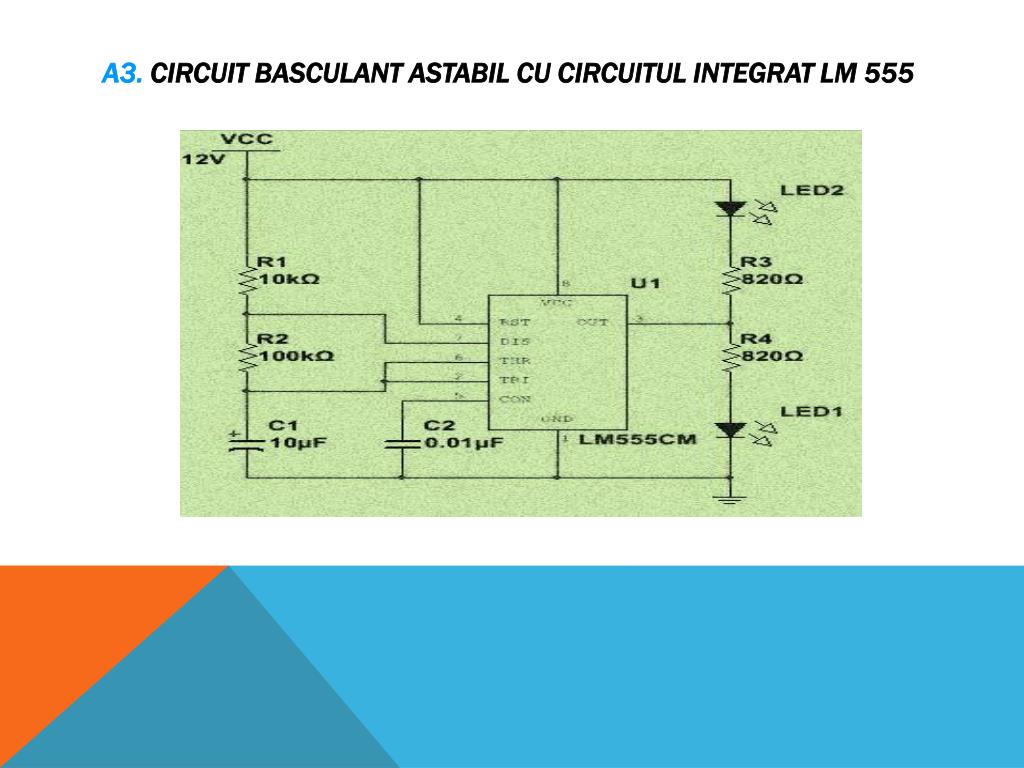

REALIZAREA PRACTICĂ A MONTAJELOR CIRCUITELOR CIRCUIT BASCULANT ASTABIL CU CIRCUITUL INTEGRAT LM 555
6. BIBLIOGRAFIE • Electronică analogică – Vol. I Autor. Prof. RUSU CONSTANTIN • Site-ul http://eprofu.ro/electronica • Auxiliare şi materiale de învăţare de pe site-ul http://eprofu.ro/ct/index.html • Manual TIC clasa a X-a
