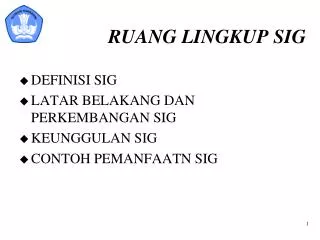

  1. RUANG LINGKUP SIG • DEFINISI SIG • LATAR BELAKANG DAN PERKEMBANGAN SIG • KEUNGGULAN SIG • CONTOH PEMANFAATN SIG

  2. SISTEM INFORMASI GEOGRAFIS • SIG adalah sistem yang bertugas mengumpulkan, memilih, mengatur, mengelola, dan menyimpan serta menyajikan data (informasi) atau segala sesuatu yang berkaitan dengan geografi.

  3. SISTEM INFORMASI GEOGRAFIS • SIG adalah sistem yang bertugas mengumpulkan, memilih, mengatur, mengelola, dan menyimpan serta menyajikan data (informasi) atau segala sesuatu yang berkaitan dengan geografi.

  4. SISTEM INFORMASI GEOGRAFIS • SIG adalah sistem komputer yang digunakan untuk memasukkan, menyimpan, memeriksa, mengintegrasikan, memanipulasi, menganalisa, dan menampilkan data-data yang berhubungan dengan posisi-posisi obyek di permukaan bumi.

  5. SISTEM INFORMASI GEOGRAFIS • SIG adalah sistem yang dapat mendukung pengambilan keputusan spasial dan mampu mengintegrasikan deskripsi-deskripsi lokasi dengan karakteristik-karakteristik fenomena yang ditemukan di lokasi tersebut.

  6. Kebanyakan ilmuwan Eropa, terutama Belanda menggunakan istilah Geographical Information System. Di USA hanya mengurangi dua huruf, menjadi Geographic Information System. Istilah Geomatique digunakan dikalangan akademisi di Kanada.

  7. Terminologi lainnya berdasarkan pada tekonologi dan disiplin ilmu masing-masing. Contohnya Georelational Information System, Natural Resources Information System, Geoscience or Geological Information System, Spatial Information System dan Spatial Data Analysis System.

  8. Konsep dasar SIG sebenarnya merupakan sistem penyimpanan dan penyajian data geografis. Peta sebenarnya adalah bentuk SIG. Peta menyimpan data sekaligus menampilkan data. Data yang tersimpan pada peta bersifat relatif tetap, oleh karenanya data yang ditampilkannyapun juga tetap.

  9. SISTEM INFORMASI GEOGRAFIS Manual Digital : Teknologi Komputer Teknologi Komputer - Menyajikan Data & Informasi Secara otomatis. - Kecepatan & Kelenturan yang baik dalam luaran/ output maupun analisis. - Otomasi Kartografi

  10. Konsep dasar SIG • Menyajikan informasi muka bumi dalam bentuk data spasial • Data muka bumi tersebut dapat disimulasikan secara bersama-sama untuk membuat skenario kondisi lingkungan • Proses dapat dilakukan dengan mudah dan otomasi

  11. Sebelum ada tekonologi modern Remotesensing, pengambilan data geografis dengan cara terrestrial, maksudnya ambil dari satu tempat ke tempat yang lain di lapangan.

  12. Universitas Harvard 1964 memelopori pengembangan SIG. Produk pertamanya adalah SYMAP (Synagraphic Mapping). 1969 Callform, UNITAR ITC Belanda mengembangkan perangkat lunak SIG dengan nama ILWIS 1986 (Integrated Land and Water Information System). IDRISI (Clark University) 1987.

  13. Swasta yang memproduk peralatan SIG adalah ESRI Inc. dan MapInfo Corp. ESRI Inc. adalah perusahaan perangkat SIG yang banyak memproduk software seperti ARC/INFO dan ArcView. MapInfo Corp. juga menjual berbagai produknya antara lain Mapbasic, MapX dan MapXtreme.

  14. Beda SIG modern dan tradisional

  15. Keunggulan SIG • Data dapat dikelola dalam format yang jelas • Biaya lebih murah daripada harus survey lapangan • Pemanggilan data cepat dan dapat diubah dengan cepat • Data spasial dan nonspasial dapat dikelola bersama • Analisa data dan perubahan dapat dilakukan secara efisien • Data yang sulit dilakukan secara manual dapat ditampilkan dengan gambar 3 dimensi • Dapat untuk perancangan secara cepat dan tepat

  16. Manajemen SIG • Komponen masukan data berupa data lapangan, data peta, data citra PJ • Komponen pengelolaan data berupa pemasukan, penyimpanan, pemanggilan • Komponen manipulasi hingga pengeluaran data.

  17. Mendeskripsikan komponen SIG • Komponen masukan data • Komponen pengelolaan data • Komponen manipulasi dan analisis data • Komponen luaran data • Fungsi masing-masing komponen SIG

  18. Komponen SIG • Perangkat keras : perangkat yang dimaksud disini antara lain CPU, mouse, digitizer, printer, plotter dan scanner. • Perangkat lunak : Peralatan seperti program-program SIG Mapinfo, Arc/info, Arcview dll. • Basis data : Basis data berasal dari peta, peta hasil Inderaja, maupun data atributnya. • Manajemen : Pengelolaan SIG yang baik harus dilakukan oleh para ahli SIG.

  19. Komponen Inf Geo • Posisi Geografis • Atribut • Waktu • Hubungan keruangan

  20. Perangkat keras (Hardware) • Perangkat yang dimaksud disini antara lain CPU, • RAM: penyimpan sementara • Storage: harddisk, disket, CD, flashdisk • output device: monitor, printer, plotter • Input device : mouse, keyboard, digitizer, scanner, camera digital, dsb.

  21. Perangkat Lunak 1. Sistem Operasi (Operating System/OS) : Untuk PC : MS-DOS dan WINDOWS 2. Compiler : menerjemahkan program yang ditulis dalam bahasa komputer pada kode mesin sehingga CPU mampu menjalankan program yang harus dieksekusi. 3. Program Aplikasi : Arc View 3.2, Map Info, Map Basic, Arc info, Arc GIS, Idrisi, ILWIS

  22. Input data • Cara memasukkan data pada komputer dapat dengan dijitasi atau dapat pula dengan menggunakan scanner. Masukan data diwujudkan dalam bentuk peta tematik pada tampilan layar monitor.

  23. Managemen data • Basis data kemudian diolah dengan perangkat lunak yang ada. Berdasarkan basis data dan perangkat lunaknya dapat menjawab hal-hal yang berkaitan dengan pertanyaan apakah arti suatu titik pada peta suatu layer. Dapat pula ditanyakan dimana letak suatu titik atau tempat pada suatu peta. Pertanyaan berikut antara lain dimana bila “Dimanakah lokasi yang memenuhi syarat untuk permukiman transmigrasi ?” Jawabannya memerlukan beberapa layer untuk diolah.

  24. Output data • Keluaran SIG tentu saja tergantung dari pengolahan yang diminta. Pada layar monitor akan hanya menampilkan gunung berapi bila hanya sebaran gunung berapi yang dikehendaki. Di lain pihak layar monitor akan menampilkan beberapa layer secara bersama-sama apabila dikehendaki oleh si pengolah data.

  25. Mendiskripsikan Unsur-unsur esesnsial dalam SIG • Data dalam SIG • Pengertian data dasar • Fungsi data dasar • Bentuk data dasar • Struktur data dasar • Sumber dan jenis data • Sumber data SIG • Keunggulan dan kelemahan data dalam SIG • Data spasial dan nonspasial • Keterpaduan data dalam SIG

  26. DATA DALAM SIG • DATA DASAR: data spasial dan data atribut • Data spasial menunjukkan ruang, lokasi, dan tempat di permukaan bumi berasal dari pet, FU, dalam hadrcopy • Data atribut berupa deskripsi tentang catatan, statistik, tabel,dll.

  27. Data Spatial • Data yang mempunyai informasi tentang posisinya di muka bumi • Biasanya dipresentasikan dengan nilai koordinat

  28. Sumber Data Peta Publikasi: Topografi, Tanah, Geologi, Kehutanan, Kadaster Citra Penginderaan jauh : Foto Udara, SFAP, Landsat, Ikonos, SPOT, Aster, NOAA, Radar. Data Statistik: sensus, regristasi, catatan lapangan Survei Lapangan: survei fisik lahan (surveying, pengukuran, survei sosek (sampling, sensus)

  29. Basis data • Peta, • Peta hasil inderaja, • Foto udara, • Citra satelit • Data keruangan • Data atribut

  30. Citra Indraja • Foto udara • Citra satelit: Ikonos, Quickbird, Landsat, SPOT, Aster, NOAA, Modis

  31. Data lapangan • pH tanah, • salinitas air, • curah hujan, • Sebaran jenis tanah, • sebaran batuan, • sebaran sumberdaya air, • sebaran vegetasi, • Kependudukan

  32. Data peta • Informasi yang terekam pada peta dikonversikan ke dalam bentuk digital. Alat yang digunakan adalah Digitizer. Misalnya peta geologi, peta tanah, dan sebagainya. Data peta dimasukkan dalam peralatan komputer dalam bentuk data digital.

  33. Data citra • Data berupa foto udara diinterpretasi terlebih dahulu sebelum dikonversikan ke dalam bentuk digital, sedangkan citra satelit dalam bentuk digital dapat langsung digunakan setelah diadakan koreksi sebelumnya.

  34. Pekerjaan-pekerjaan SIG • SIG menyimpan semua informasi deskriptif semua unsurnya sebagai atribut di dalam basis data. • SIG menghubungkan sekumpulan unsur-unsur peta dengan atribut-atributnya dalam satuan-satuan yang disebut layer. • SIG merepresentasikan dunia nyata di atas monitor komputer sebagaimana lembaran peta di atas kertas.

  35. Cara kerja SIG • Pemasukan data (data input) • Pengelolaan data • Keluaran SIG

  36. DATA SIG : INPUT PROSES OUTPUT DATA

  37. DIGITAL INPUT : DATA/INFORMASI - Data garis (Peta) - Data citra/ Foto udara - Data tabuler/tabel . PROSES : Mengelola, memanipulasi, klasi- fikasi, dll. Analisis : Keruangan, statistik. . OUTPUT : Peta, Tabel, grafik, dll.

  38. Penyajian data SIG • · deskripsi • · tabular • · diagram (gambar) • · peta

  39. Kemampuan SIG • Menjawab pertanyaan-pertanyaan konseptual • What is it……………..? • Where is it………….? • What if….?

  40. Aplikasi sederhana • Informasi tabel basis data • Informasi layer peta digital • Membuat peta tematik • Visualisasi dan analisis info baru • Relasi, pola, dan trend

  41. APLIKASI SIG 42 1. Pengukuran(Measurement) 2. Pemetaan(Mapping) 3. Pemantauan(Monitoring) 4. PembuatanModel (Modelling) (Estes, 1990)

  42. Entity • Suatu objek yang dapat dibedakan dengan objek-objek lainnya berdasarkan atribut-atributnya. • Individu yang mewakili sesuatu yang nyata dan dapat dibedakan dari yang lain

  43. Entity terdiri dari: • Klasifikasi tipe • Atribut • Relasi

  44. Klasifikasi entity • Tipe entity dapat diklasifikasikan menjadi tipe lebih kecil, misalnya, tipe entity jalan dapat diklasifikasikan menjadi: • Jalan raya • Jalan Tol • Jalan KA • Jalan layang

  45. Atribut Entity • Setiap entity dapt memiliki beberapa atribut, contohnya: suatu danau dapat memiliki: • Nama danau • Kedalaman air danau • Warna air • Populasi ikan • Kadar lumut

  46. Relasi Entity • Setiap entity memiliki relasi dengan entity lainnya, umumnya mencakup: • Hubungan (pertains) • Perpotongan (intersect) • Saling terkait (connect) • Terdiri dari (comprises) • Terletak di (located in) • Berdekatan (proximity) • Berbatasan (borders on)

  47. Model data • Merupakan kumpulan perangkat konseptual yang digunakan untuk mendeskripsikan data, relasi data, makna data, dan batasan data. Model data berupa objek yang dapat direpresentasikan dalam bentuk • Titik • Garis • Poligon

  48. Informasi tanpa dimensi berupa titik • Titik merupakan representasi paling sederhana suatu objek. Contoh data sumur bor berupa atribut: • Letak lintang • Letak bujur • Kedalaman • Salinitas • Tanggal pengeboran • Pemilik

  49. Informasi SATU dimensi berupa GARIS • JARINGAN LISTRIK • JARINGAN TELPON • PIPA AIR MINUM • JALAN

  50. Informasi dua dimensi berupa poligon • Dibatasi paling sedikit tiga garis saling berhubungan • Berupa area seperti sawah, kebun, rawa, hutan, permukiman, dsb.
