  1. 兰吉尔 ---超声波冷/热能表专家 “我们诠释精确”刘春阳 13910014584

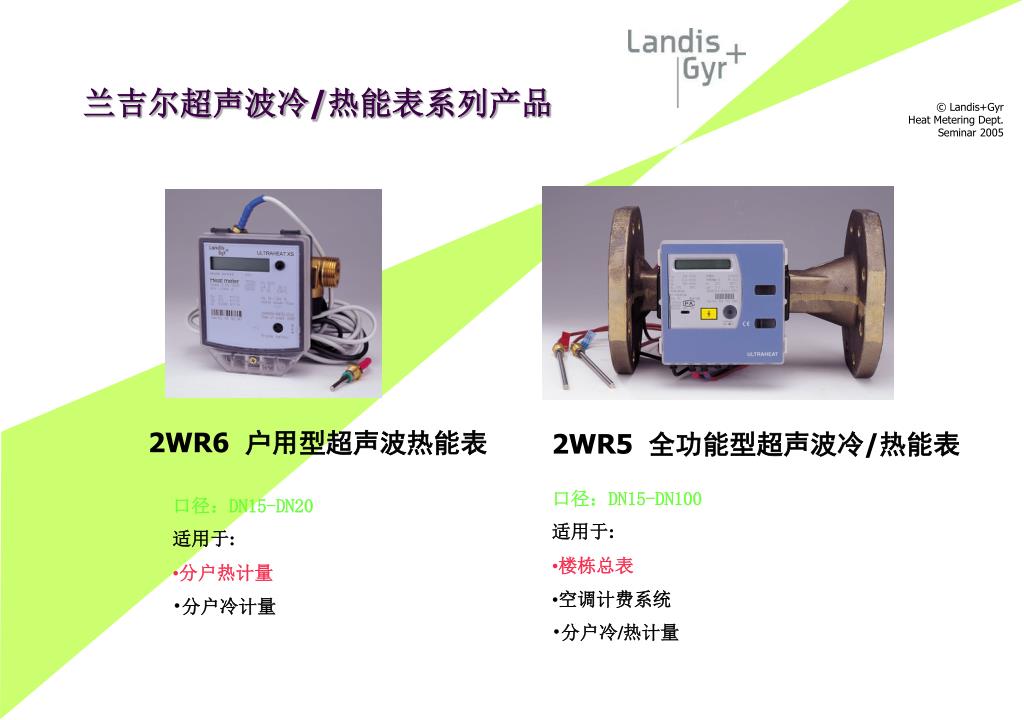

  2. 兰吉尔超声波冷/热能表系列产品 2WR6 户用型超声波热能表 2WR5 全功能型超声波冷/热能表 • 口径：DN15-DN100 • 适用于: • 楼栋总表 • 空调计费系统 • 分户冷/热计量 • 口径：DN15-DN20 • 适用于: • 分户热计量 • 分户冷计量

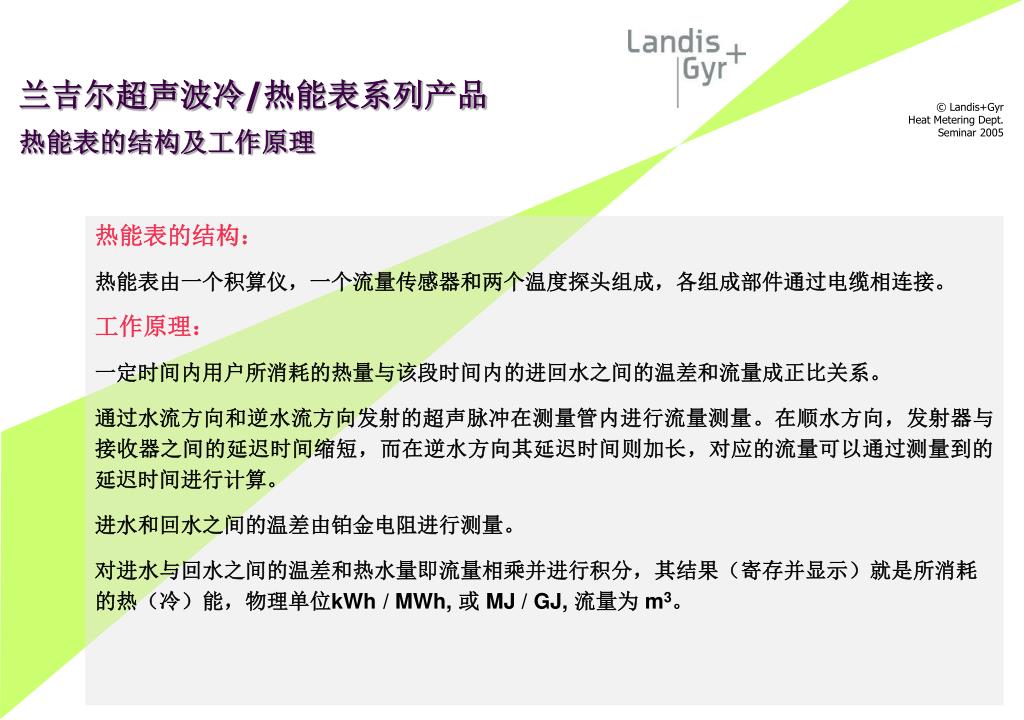

  3. 兰吉尔超声波冷/热能表系列产品热能表的结构及工作原理兰吉尔超声波冷/热能表系列产品热能表的结构及工作原理 • 热能表的结构： • 热能表由一个积算仪，一个流量传感器和两个温度探头组成，各组成部件通过电缆相连接。 • 工作原理： • 一定时间内用户所消耗的热量与该段时间内的进回水之间的温差和流量成正比关系。 • 通过水流方向和逆水流方向发射的超声脉冲在测量管内进行流量测量。在顺水方向，发射器与接收器之间的延迟时间缩短，而在逆水方向其延迟时间则加长，对应的流量可以通过测量到的延迟时间进行计算。 • 进水和回水之间的温差由铂金电阻进行测量。 • 对进水与回水之间的温差和热水量即流量相乘并进行积分，其结果（寄存并显示）就是所消耗的热（冷）能，物理单位kWh / MWh, 或MJ / GJ, 流量为m3。

  4. 流量测量管 c c 2 1 1, 2 超声波传感器 C 声速 V 流速 L 传感器间距离 v L 兰吉尔超声波冷/热能表系列产品流量测量原理 (1)

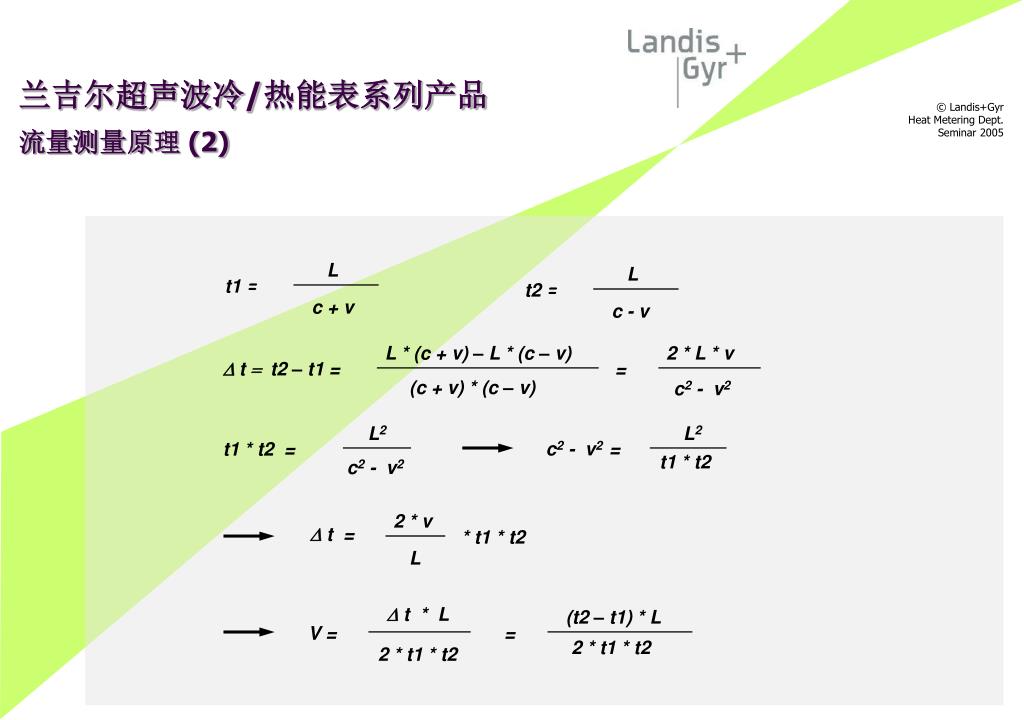

  5. L L t1 = t2 = c + v c - v L * (c + v) – L * (c – v) 2 * L * v D t = t2 – t1 = = (c + v) * (c – v) c2 - v2 L2 L2 c2 - v2 = t1 * t2 = t1 * t2 c2 - v2 2 * v D t = * t1 * t2 L D t * L (t2 – t1) * L = V = 2 * t1 * t2 2 * t1 * t2 兰吉尔超声波冷/热能表系列产品流量测量原理 (2)

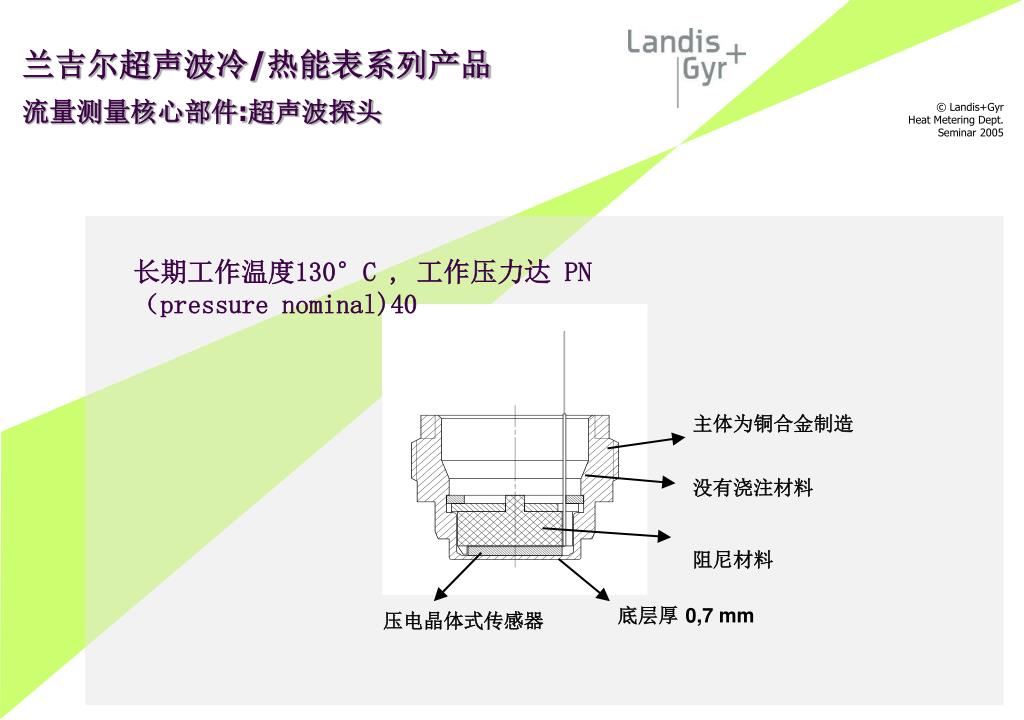

  6. 底层厚0,7 mm 压电晶体式传感器 兰吉尔超声波冷/热能表系列产品流量测量核心部件:超声波探头 长期工作温度130°C , 工作压力达 PN （pressure nominal)40 主体为铜合金制造 没有浇注材料 阻尼材料

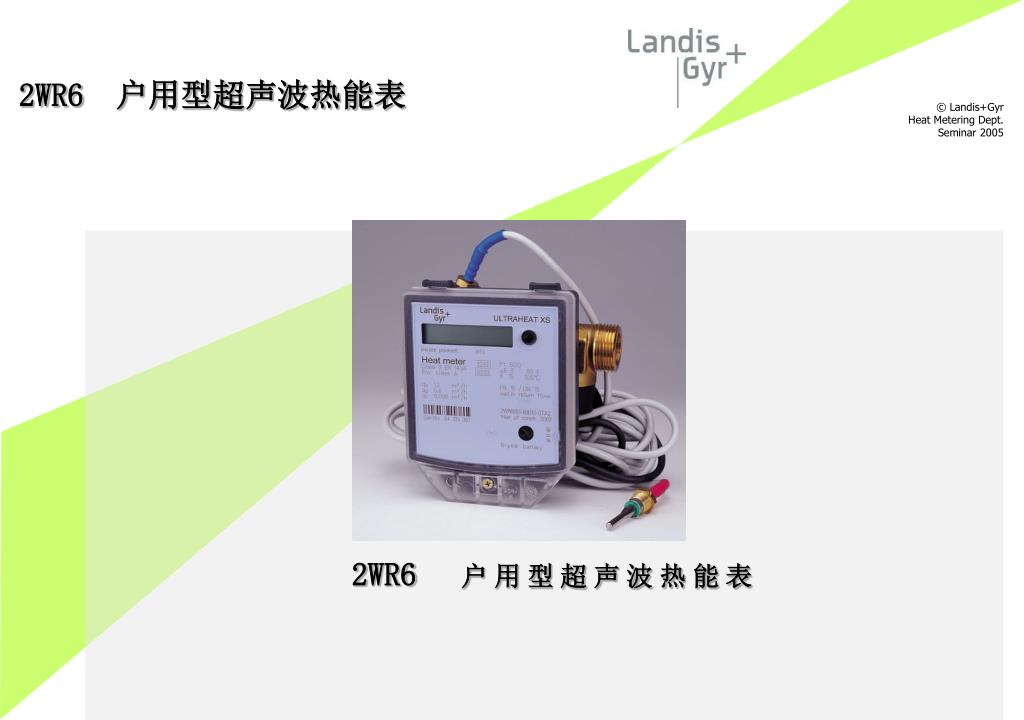

  7. 2WR6 户用型超声波热能表 2WR6 户用型超声波热能表

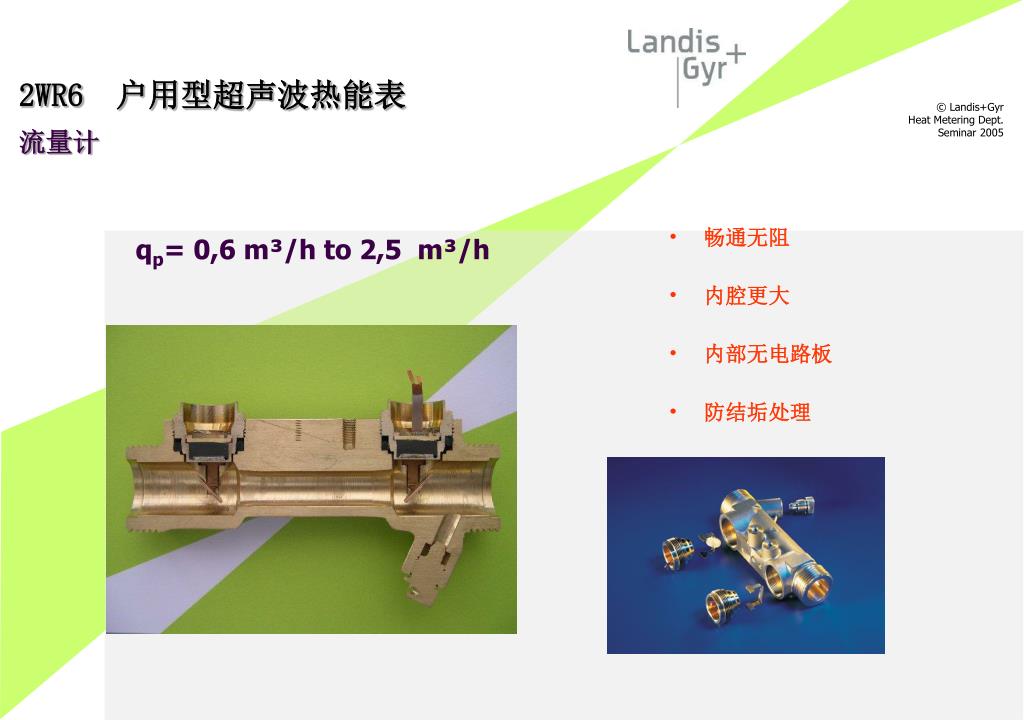

  8. 2WR6 户用型超声波热能表流量计 • 畅通无阻 • 内腔更大 • 内部无电路板 • 防结垢处理 qp= 0,6 m³/h to 2,5 m³/h

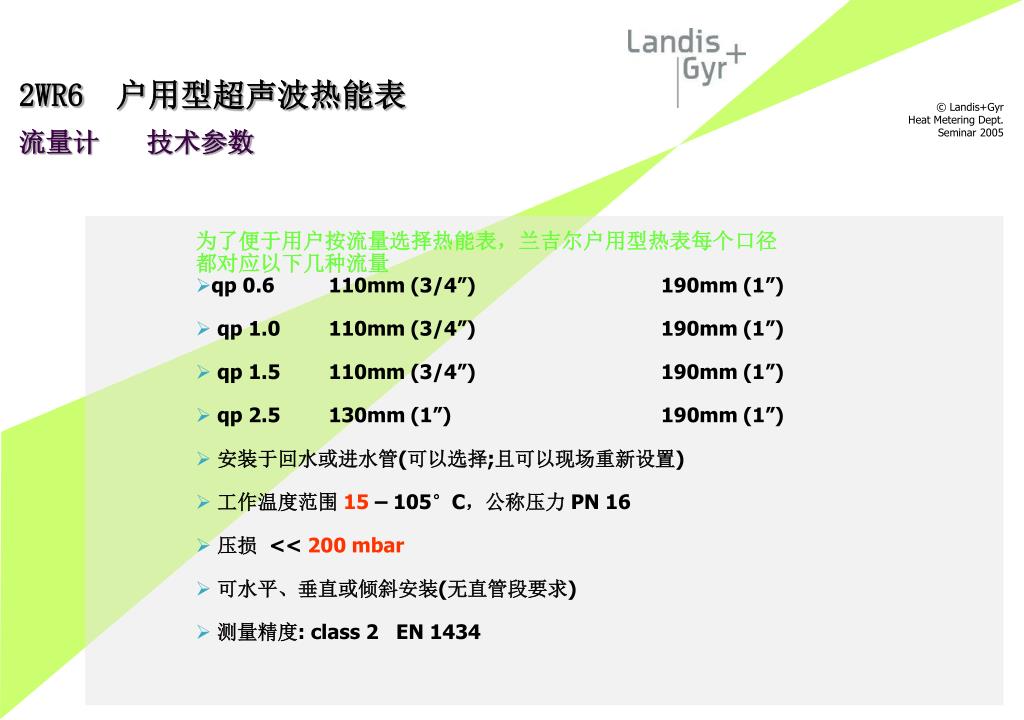

  9. 2WR6 户用型超声波热能表流量计 技术参数 为了便于用户按流量选择热能表，兰吉尔户用型热表每个口径都对应以下几种流量 • qp 0.6 110mm (3/4”) 190mm (1”) • qp 1.0 110mm (3/4”) 190mm (1”) • qp 1.5 110mm (3/4”) 190mm (1”) • qp 2.5 130mm (1”) 190mm (1”) • 安装于回水或进水管(可以选择;且可以现场重新设置) • 工作温度范围 15 – 105°C，公称压力 PN 16 • 压损 << 200 mbar • 可水平、垂直或倾斜安装(无直管段要求) • 测量精度: class 2 EN 1434

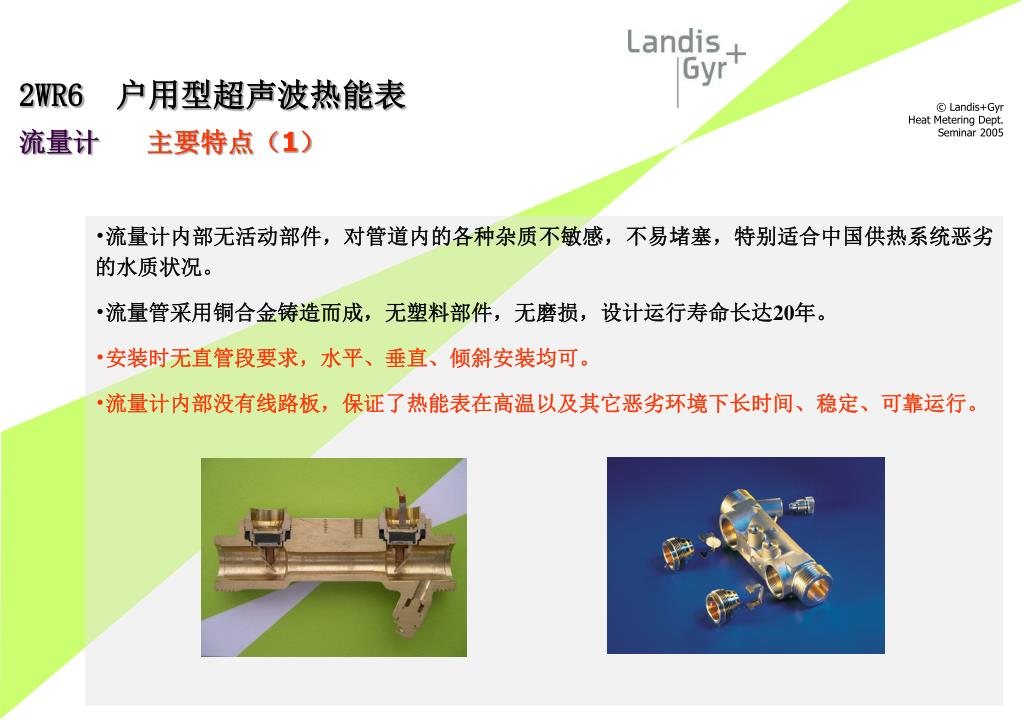

  10. 2WR6 户用型超声波热能表流量计 主要特点（1） • 流量计内部无活动部件，对管道内的各种杂质不敏感，不易堵塞，特别适合中国供热系统恶劣的水质状况。 • 流量管采用铜合金铸造而成，无塑料部件，无磨损，设计运行寿命长达20年。 • 安装时无直管段要求，水平、垂直、倾斜安装均可。 • 流量计内部没有线路板，保证了热能表在高温以及其它恶劣环境下长时间、稳定、可靠运行。

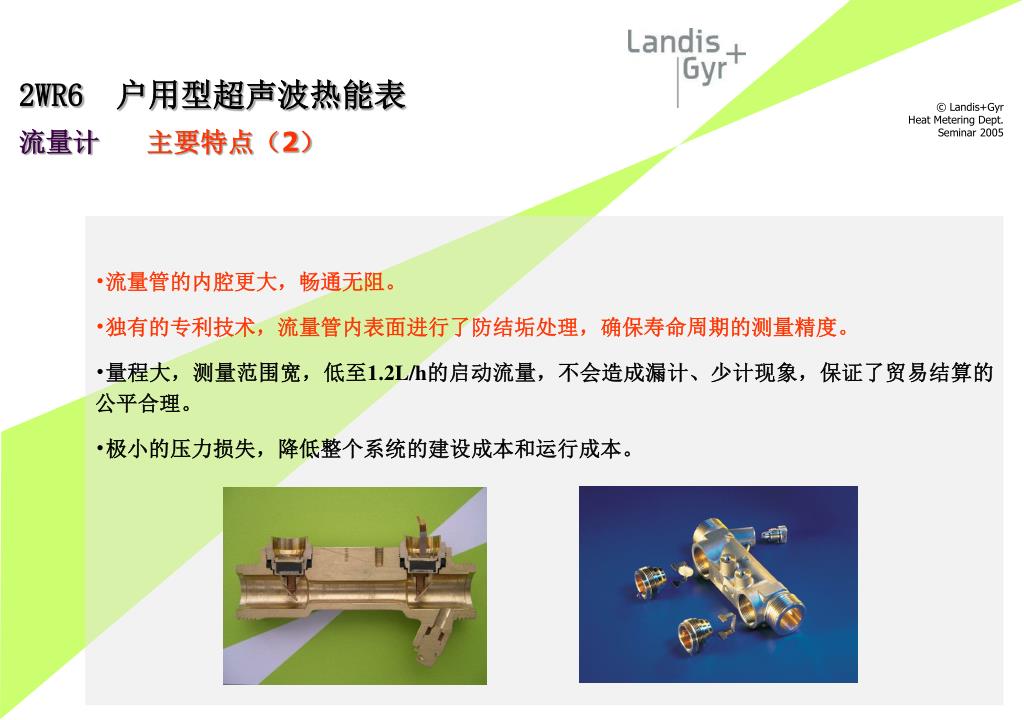

  11. 2WR6 户用型超声波热能表流量计 主要特点（2） • 流量管的内腔更大，畅通无阻。 • 独有的专利技术，流量管内表面进行了防结垢处理，确保寿命周期的测量精度。 • 量程大，测量范围宽，低至1.2L/h的启动流量，不会造成漏计、少计现象，保证了贸易结算的公平合理。 • 极小的压力损失，降低整个系统的建设成本和运行成本。

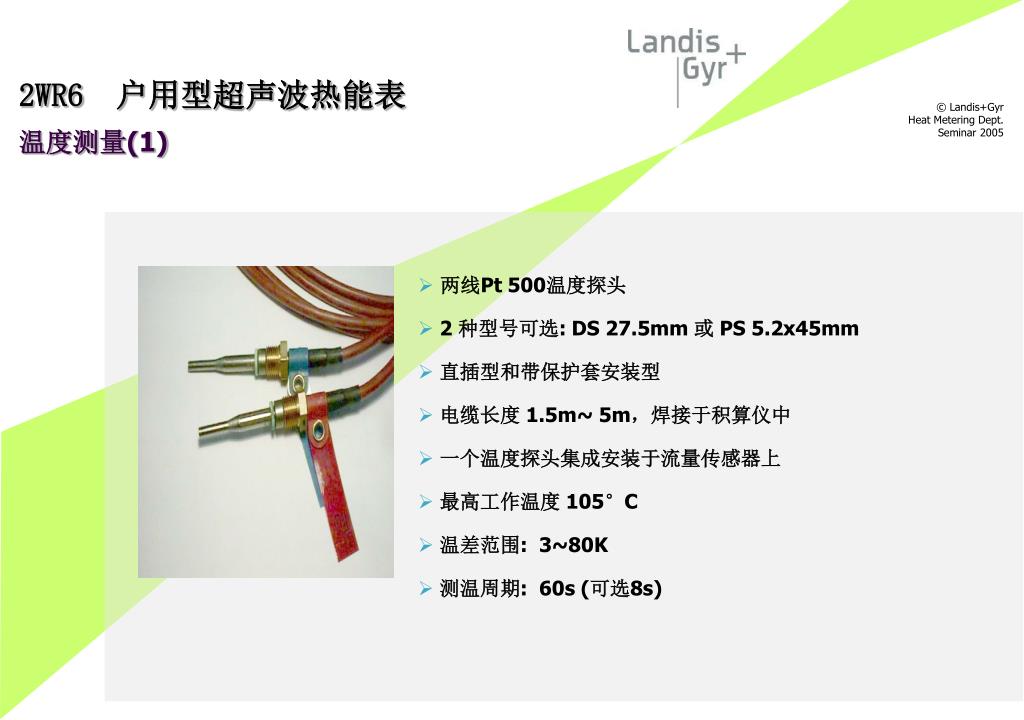

  12. 2WR6 户用型超声波热能表温度测量(1) • 两线Pt 500温度探头 • 2 种型号可选: DS 27.5mm 或 PS 5.2x45mm • 直插型和带保护套安装型 • 电缆长度 1.5m~ 5m，焊接于积算仪中 • 一个温度探头集成安装于流量传感器上 • 最高工作温度 105°C • 温差范围: 3~80K • 测温周期: 60s (可选8s)

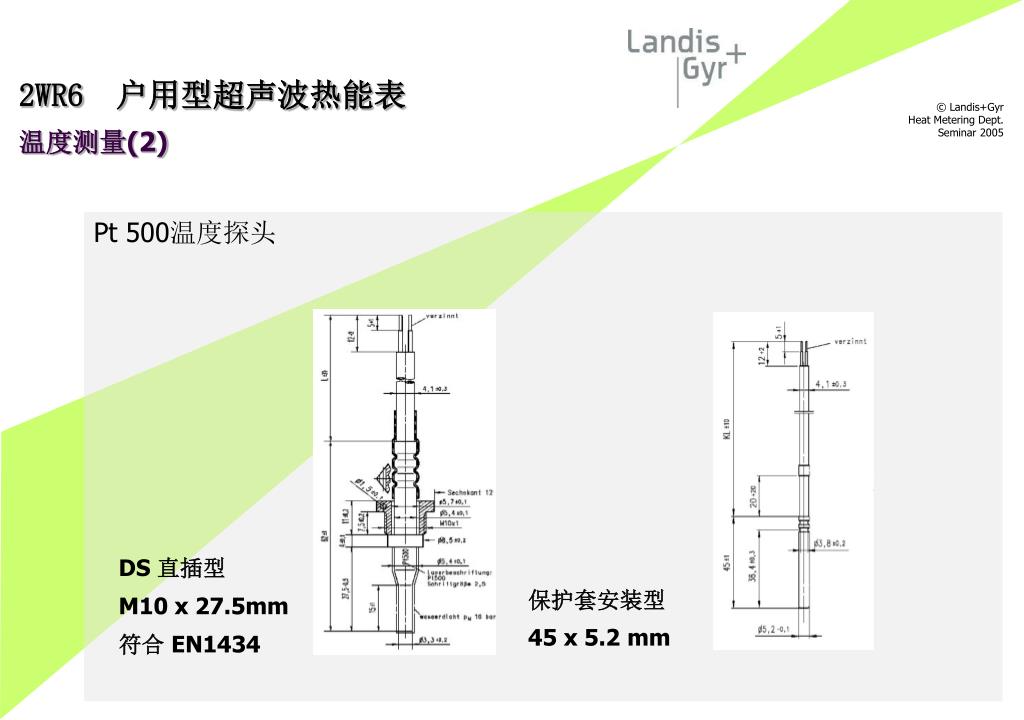

  13. 2WR6 户用型超声波热能表温度测量(2) • Pt 500温度探头 DS 直插型 M10 x 27.5mm 符合 EN1434 保护套安装型 45 x 5.2 mm

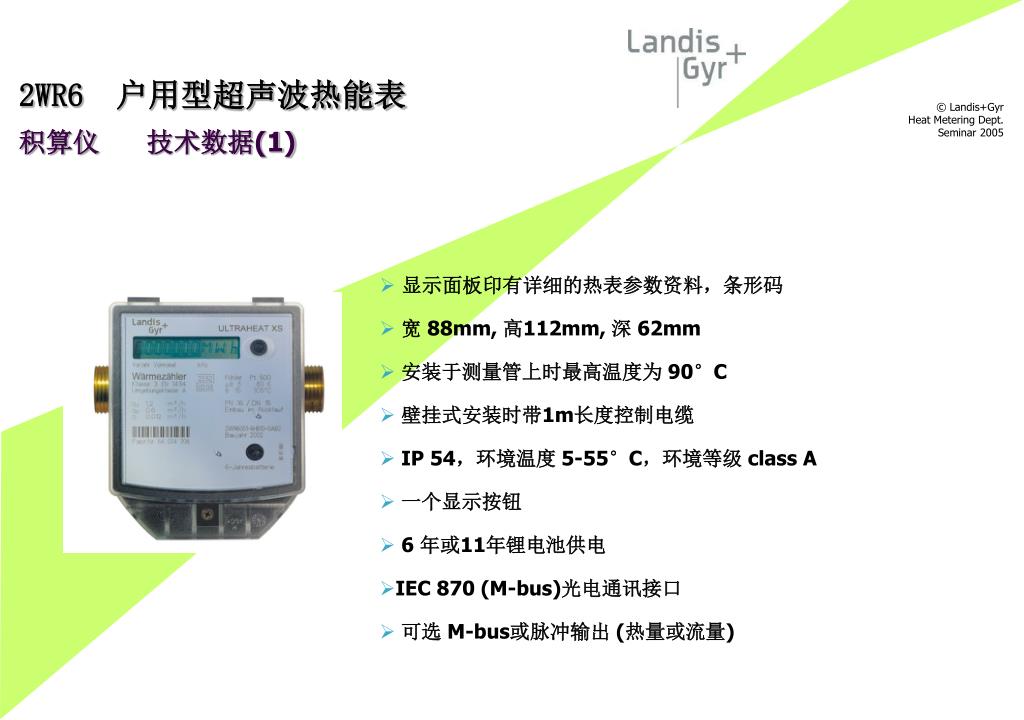

  14. 2WR6 户用型超声波热能表积算仪 技术数据(1) • 显示面板印有详细的热表参数资料，条形码 • 宽 88mm, 高112mm, 深 62mm • 安装于测量管上时最高温度为 90°C • 壁挂式安装时带1m长度控制电缆 • IP 54，环境温度 5-55°C，环境等级 class A • 一个显示按钮 • 6 年或11年锂电池供电 • IEC 870 (M-bus)光电通讯接口 • 可选 M-bus或脉冲输出 (热量或流量)

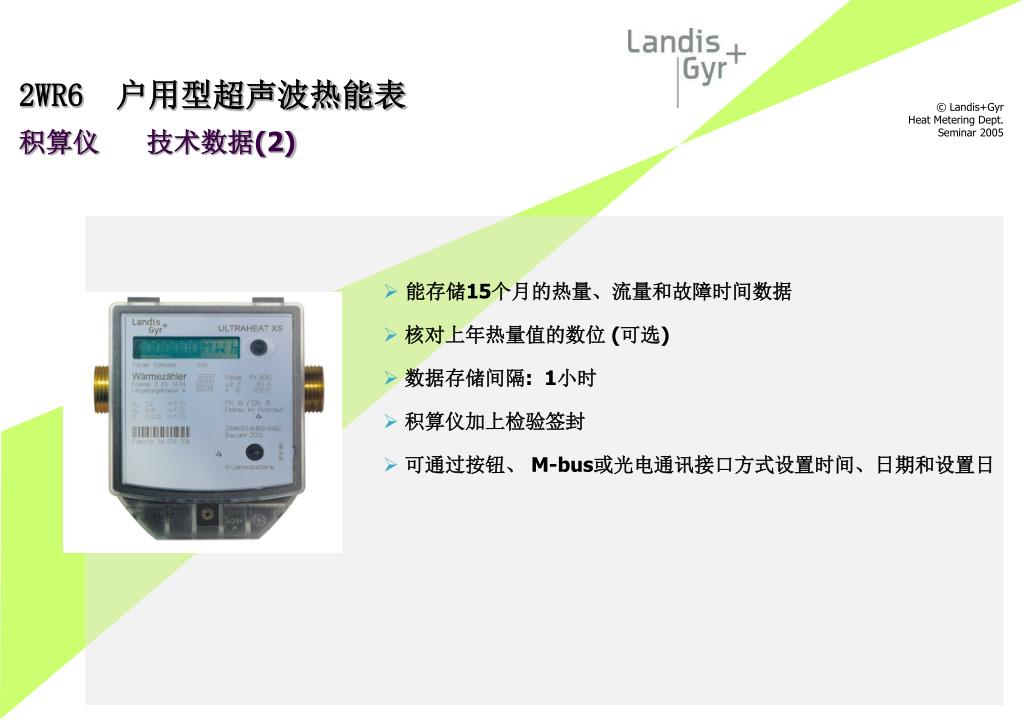

  15. 2WR6 户用型超声波热能表积算仪 技术数据(2) • 能存储15个月的热量、流量和故障时间数据 • 核对上年热量值的数位 (可选) • 数据存储间隔: 1小时 • 积算仪加上检验签封 • 可通过按钮、 M-bus或光电通讯接口方式设置时间、日期和设置日

  16. 2WR6 户用型超声波热能表显示 • 7位数 + 单位符号， 6mm字高 • 用户菜单 +服务菜单（当前值、月年累积值） • 以箭头符号来表征各种数值

  17. 2WR6 户用型超声波热能表显示分辨率

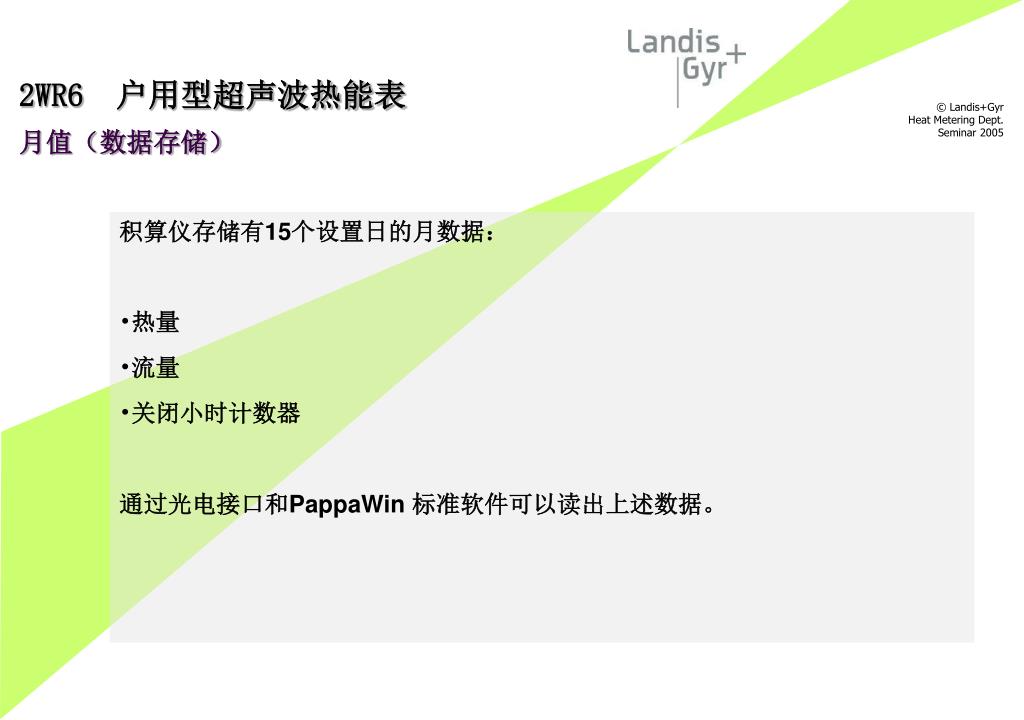

  18. 2WR6 户用型超声波热能表月值（数据存储） • 积算仪存储有15个设置日的月数据： • 热量 • 流量 • 关闭小时计数器 • 通过光电接口和PappaWin 标准软件可以读出上述数据。

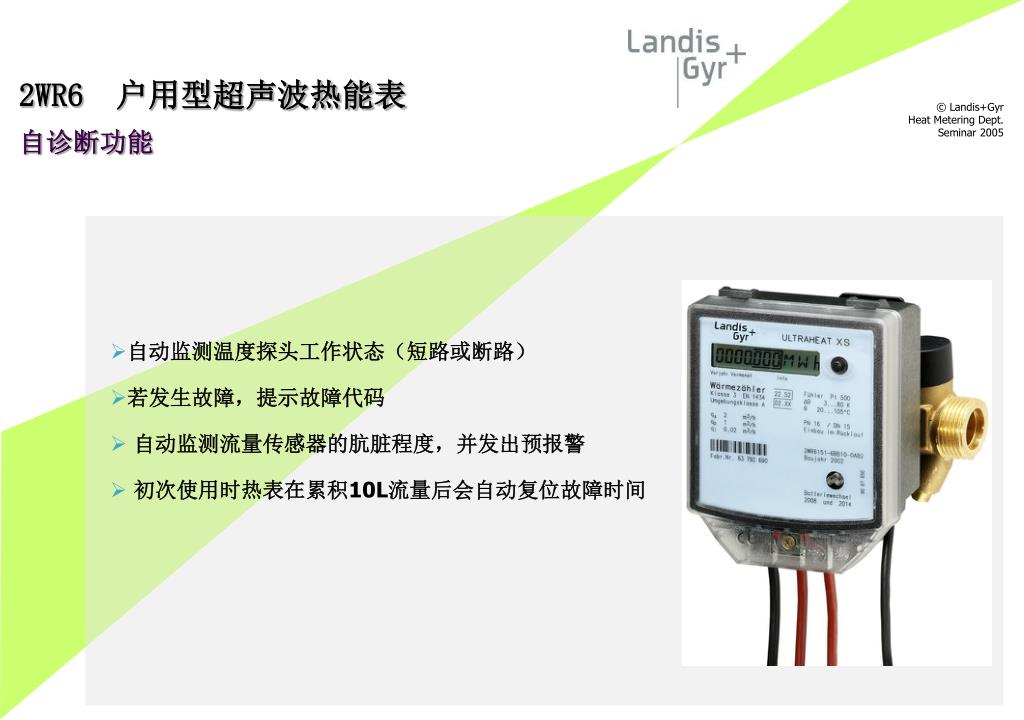

  19. 2WR6 户用型超声波热能表自诊断功能 • 自动监测温度探头工作状态（短路或断路） • 若发生故障，提示故障代码 • 自动监测流量传感器的肮脏程度，并发出预报警 • 初次使用时热表在累积10L流量后会自动复位故障时间

  20. 2WR6 户用型超声波热能表自诊断功能 出错信息代码

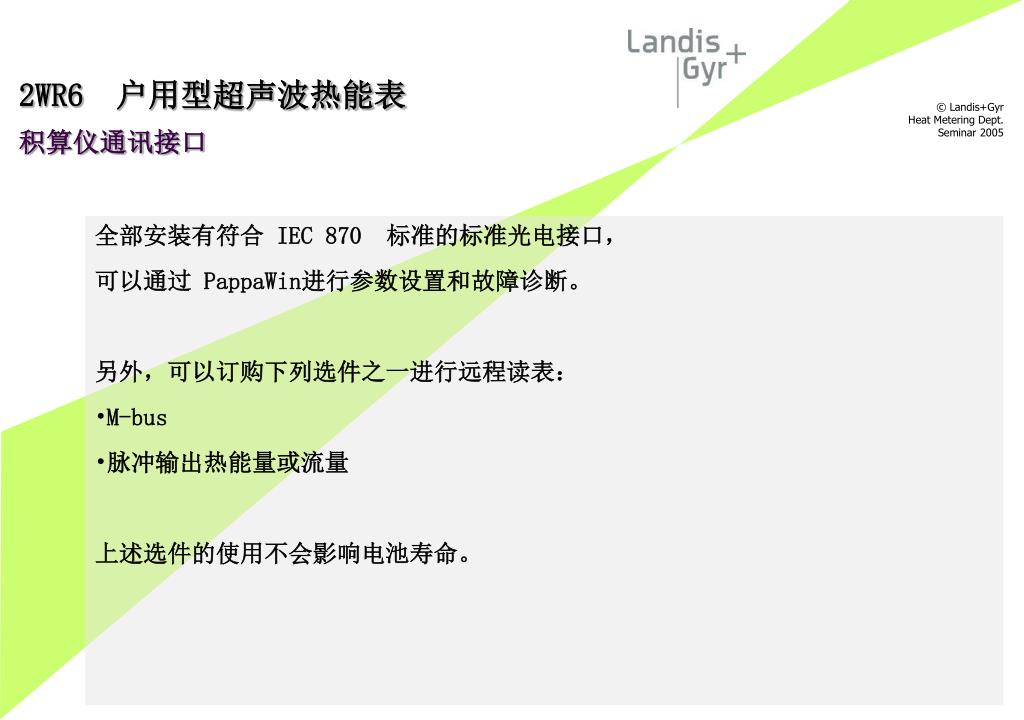

  21. 2WR6 户用型超声波热能表积算仪通讯接口 • 全部安装有符合 IEC 870 标准的标准光电接口， • 可以通过PappaWin进行参数设置和故障诊断。 • 另外，可以订购下列选件之一进行远程读表： • M-bus • 脉冲输出热能量或流量 • 上述选件的使用不会影响电池寿命。

  22. 2WR5 全功能型超声波冷/热能表 2WR5 全功能型超声波冷/热能表

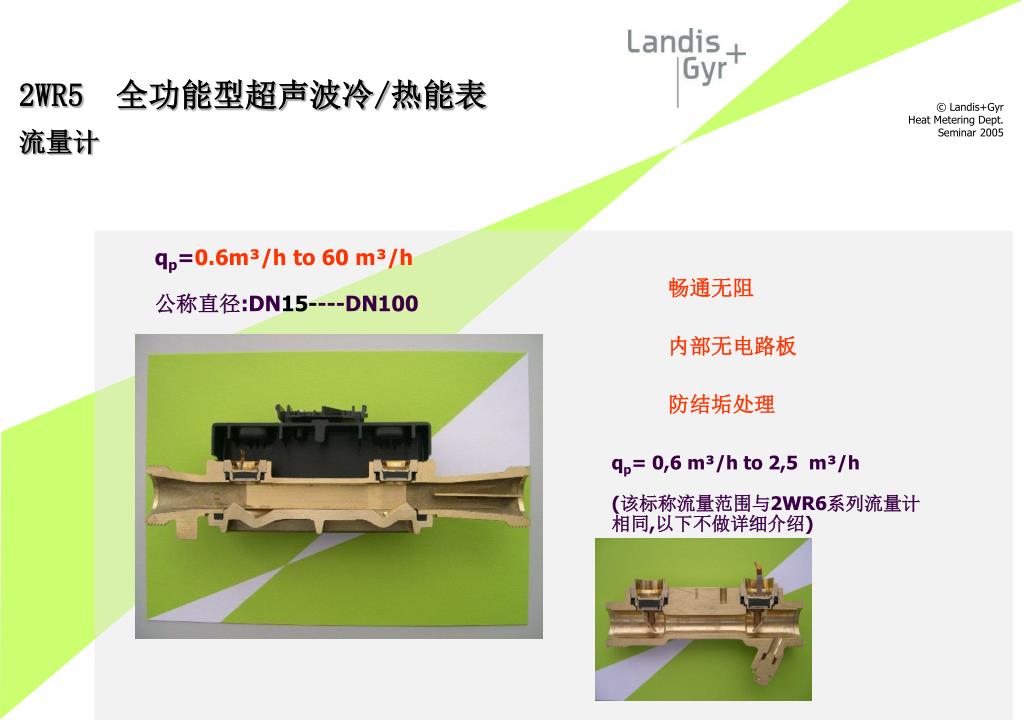

  23. 2WR5 全功能型超声波冷/热能表流量计 qp=0.6m³/h to 60 m³/h 公称直径:DN15----DN100 • 畅通无阻 • 内部无电路板 • 防结垢处理 qp= 0,6 m³/h to 2,5 m³/h (该标称流量范围与2WR6系列流量计相同,以下不做详细介绍)

  24. 2WR5 全功能型超声波冷/热能表流量计 独有的螺旋型超声波声道设计 采用专利技术—--螺旋型超声波声道设计,（由点到面）使流速的测量更加准确；加之独有的分水片技术以及热能表缓冲管段内腔的流体稳流设计，保证了即便是大口径的流量管安装时也无需直管段，水平、垂直、倾斜安装均可。特别适合楼栋总表恶劣的安装环境。 超声波反射面板 qp 3,5 - qp 60 m³/h

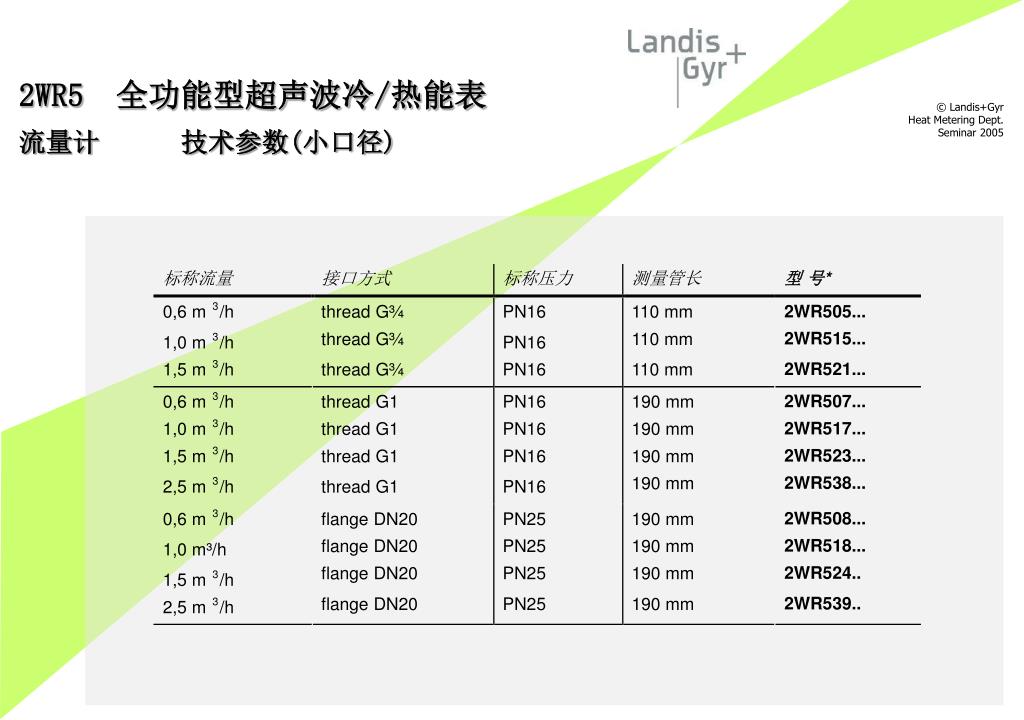

  25. 标称流量 接口方式 标称压力 测量管长 型 号* 3 2WR505... 0,6 m /h thread G¾ PN16 110 mm 2WR515... thread G¾ 110 mm 3 1,0 m /h PN16 3 2WR521... 1,5 m /h thread G¾ PN16 110 mm 3 2WR507... 0,6 m /h thread G1 PN16 190 mm 3 2WR517... 1,0 m /h thread G1 PN16 190 mm 3 2WR523... 1,5 m /h thread G1 PN16 190 mm 2WR538... 190 mm 3 2,5 m /h thread G1 PN16 3 2WR508... 0,6 m /h flange DN20 PN25 190 mm 2WR518... flange DN20 PN25 190 mm 1,0 m³/h 2WR524.. flange DN20 PN25 190 mm 3 1,5 m /h 2WR539.. flange DN20 PN25 190 mm 3 2,5 m /h 2WR5 全功能型超声波冷/热能表流量计 技术参数(小口径)

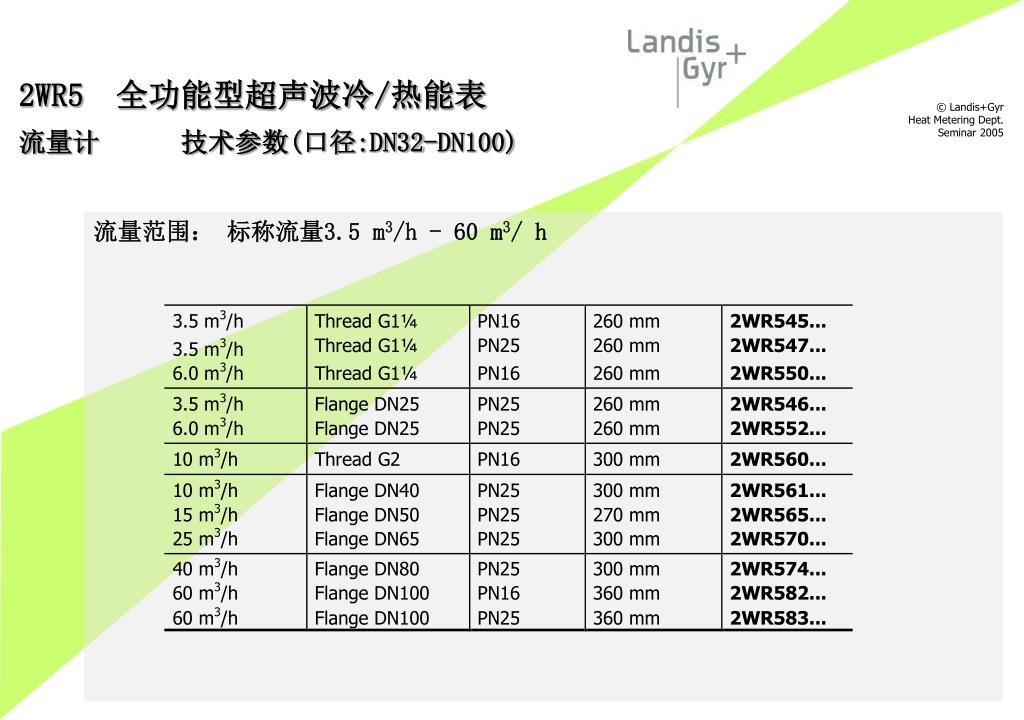

  26. 2WR5 全功能型超声波冷/热能表流量计 技术参数(口径:DN32-DN100) • 流量范围： 标称流量3.5 m3/h - 60 m3/ h

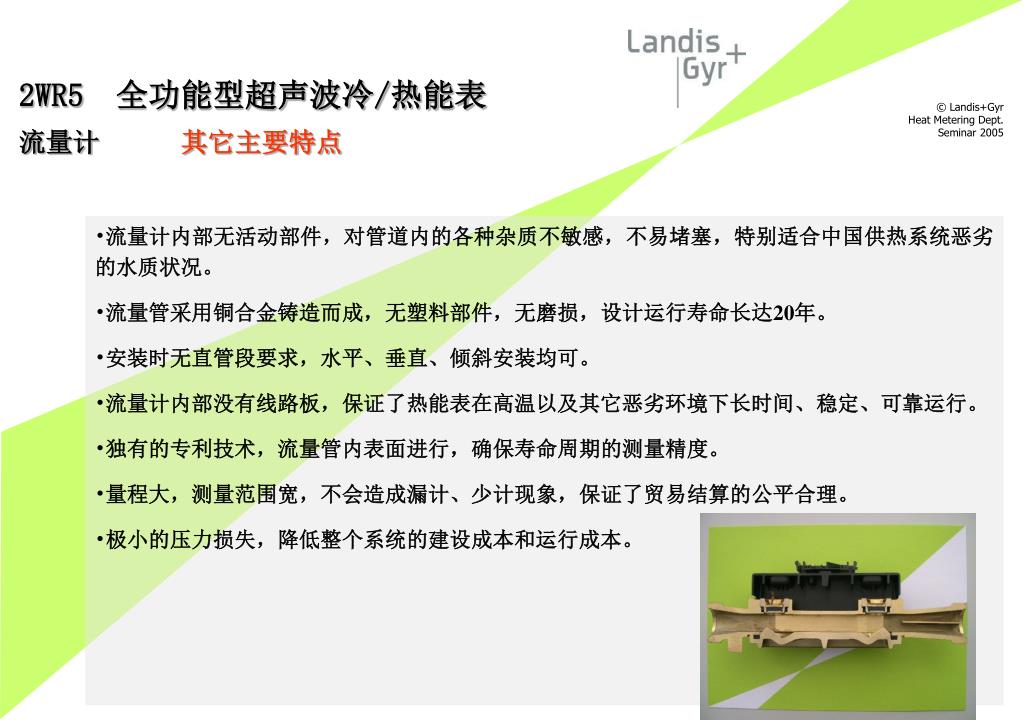

  27. 2WR5 全功能型超声波冷/热能表流量计 其它主要特点 • 流量计内部无活动部件，对管道内的各种杂质不敏感，不易堵塞，特别适合中国供热系统恶劣的水质状况。 • 流量管采用铜合金铸造而成，无塑料部件，无磨损，设计运行寿命长达20年。 • 安装时无直管段要求，水平、垂直、倾斜安装均可。 • 流量计内部没有线路板，保证了热能表在高温以及其它恶劣环境下长时间、稳定、可靠运行。 • 独有的专利技术，流量管内表面进行，确保寿命周期的测量精度。 • 量程大，测量范围宽，不会造成漏计、少计现象，保证了贸易结算的公平合理。 • 极小的压力损失，降低整个系统的建设成本和运行成本。

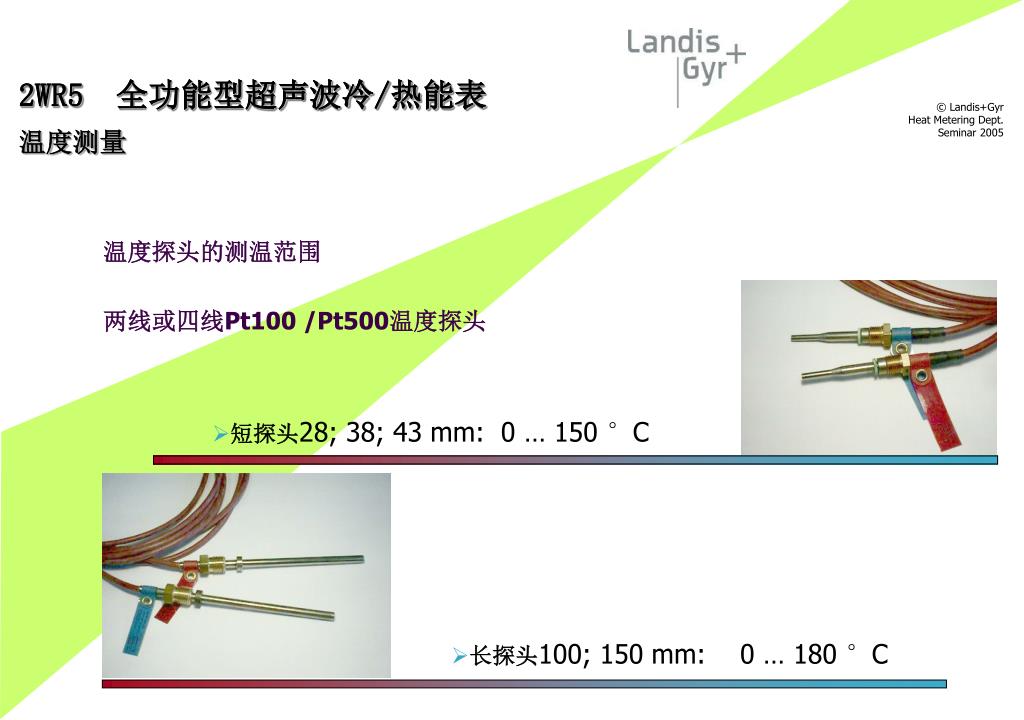

  28. 2WR5 全功能型超声波冷/热能表 2WR5 全功能型超声波冷/热能表温度测量 温度探头的测温范围 两线或四线Pt100 /Pt500温度探头 • 短探头28; 38; 43 mm: 0 … 150 °C • 长探头100; 150 mm: 0 … 180 °C

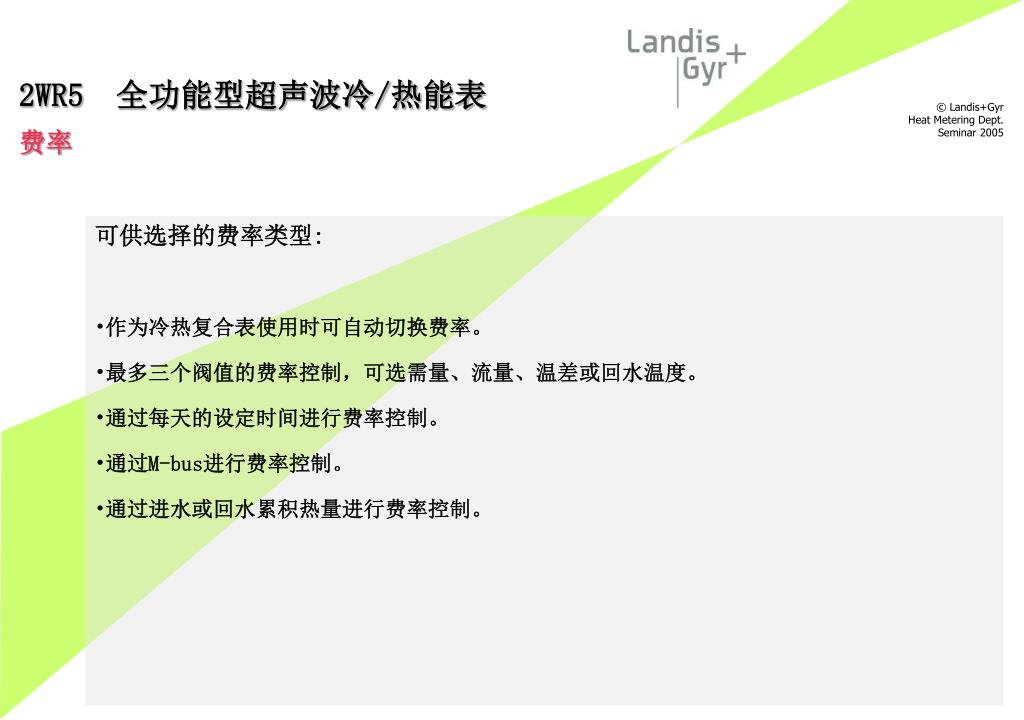

  29. 2WR5 全功能型超声波冷/热能表费率 • 可供选择的费率类型: • 作为冷热复合表使用时可自动切换费率。 • 最多三个阀值的费率控制，可选需量、流量、温差或回水温度。 • 通过每天的设定时间进行费率控制。 • 通过M-bus进行费率控制。 • 通过进水或回水累积热量进行费率控制。

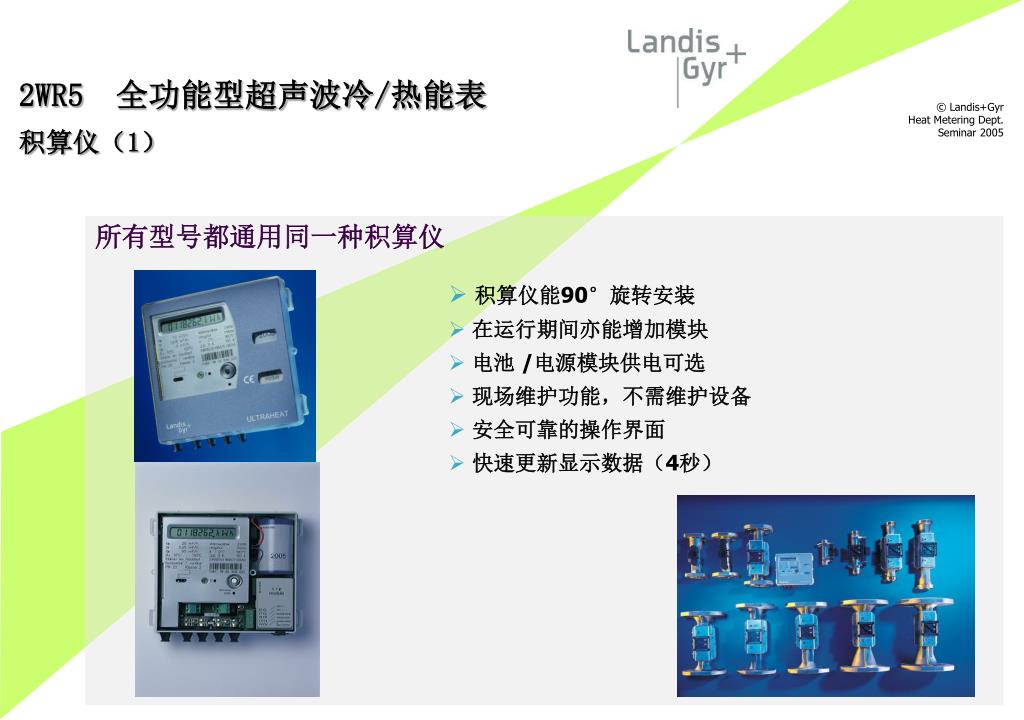

  30. 2WR5 全功能型超声波冷/热能表积算仪（1） • 所有型号都通用同一种积算仪 • 积算仪能90°旋转安装 • 在运行期间亦能增加模块 • 电池 /电源模块供电可选 • 现场维护功能，不需维护设备 • 安全可靠的操作界面 • 快速更新显示数据（4秒）

  31. 2WR5 全功能型超声波冷/热能表积算仪（2） • 同一种积算仪可用于所有不同量程流量之计量: • 显示热量、流量、温度的最大值 • 年、月设置日 • 收费热能之计量 • 自我测试、诊断功能 • 可配置的显示数据清单 （可根据用户需要调整显示内容的顺序） • 可存储36个月的设置日数据值 • 累积热能 • 费率寄存器 • 累积流量 • 日最大热量 • 日最大流量 • 日最大温度 • 故障时间

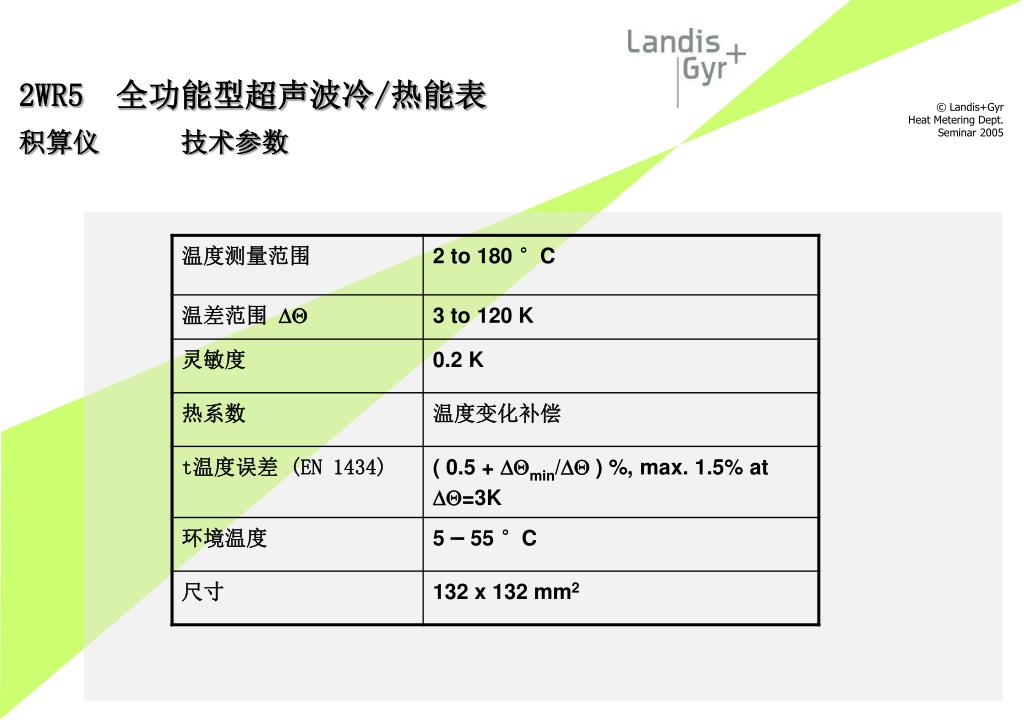

  32. 2WR5 全功能型超声波冷/热能表积算仪 技术参数

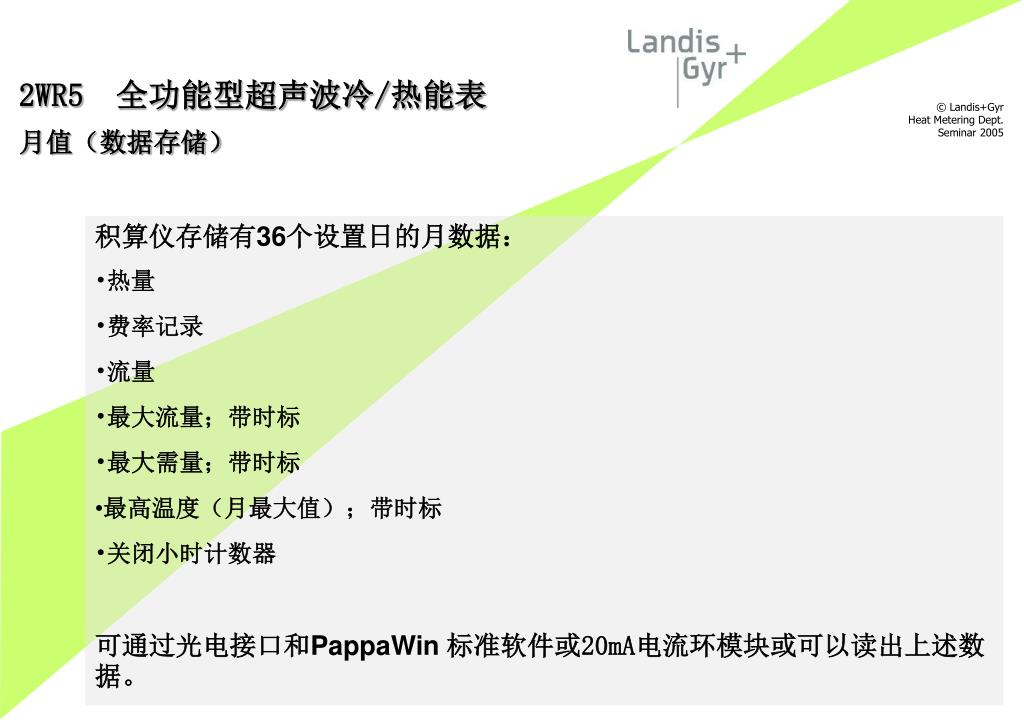

  33. 2WR5 全功能型超声波冷/热能表月值（数据存储） • 积算仪存储有36个设置日的月数据： • 热量 • 费率记录 • 流量 • 最大流量；带时标 • 最大需量；带时标 • 最高温度（月最大值）；带时标 • 关闭小时计数器 • 可通过光电接口和PappaWin 标准软件或20mA电流环模块或可以读出上述数据。

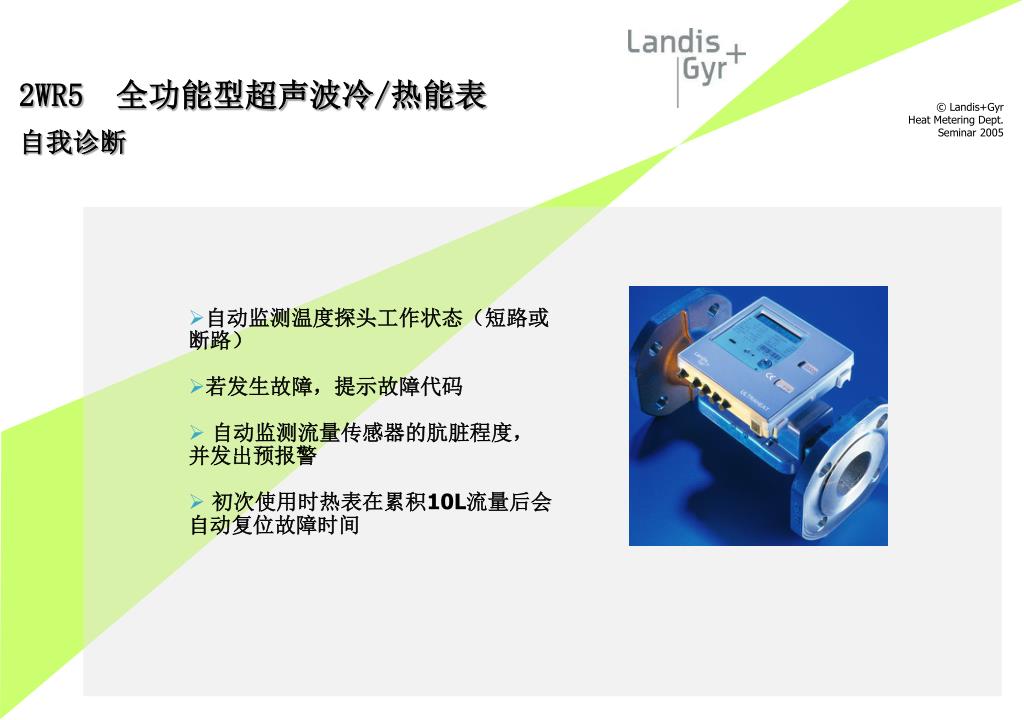

  34. 2WR5 全功能型超声波冷/热能表自我诊断 • 自动监测温度探头工作状态（短路或断路） • 若发生故障，提示故障代码 • 自动监测流量传感器的肮脏程度，并发出预报警 • 初次使用时热表在累积10L流量后会自动复位故障时间

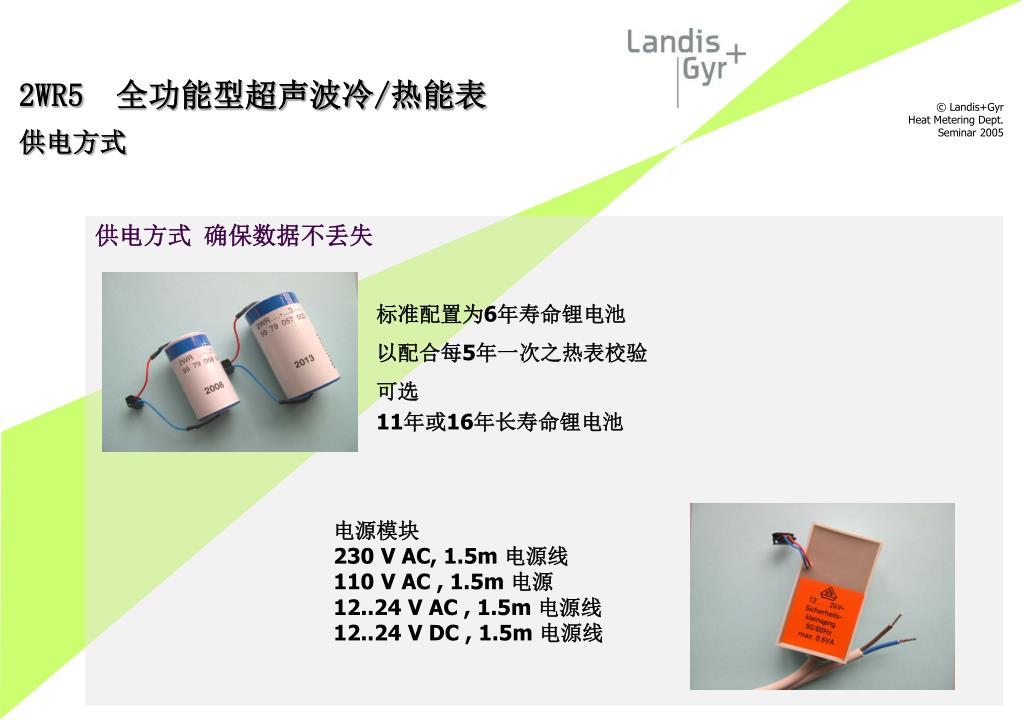

  35. 2WR5 全功能型超声波冷/热能表供电方式 • 供电方式 确保数据不丢失 标准配置为6年寿命锂电池 以配合每5年一次之热表校验 可选 11年或16年长寿命锂电池 电源模块 230 V AC, 1.5m 电源线 110 V AC , 1.5m 电源 12..24 V AC , 1.5m 电源线 12..24 V DC , 1.5m 电源线

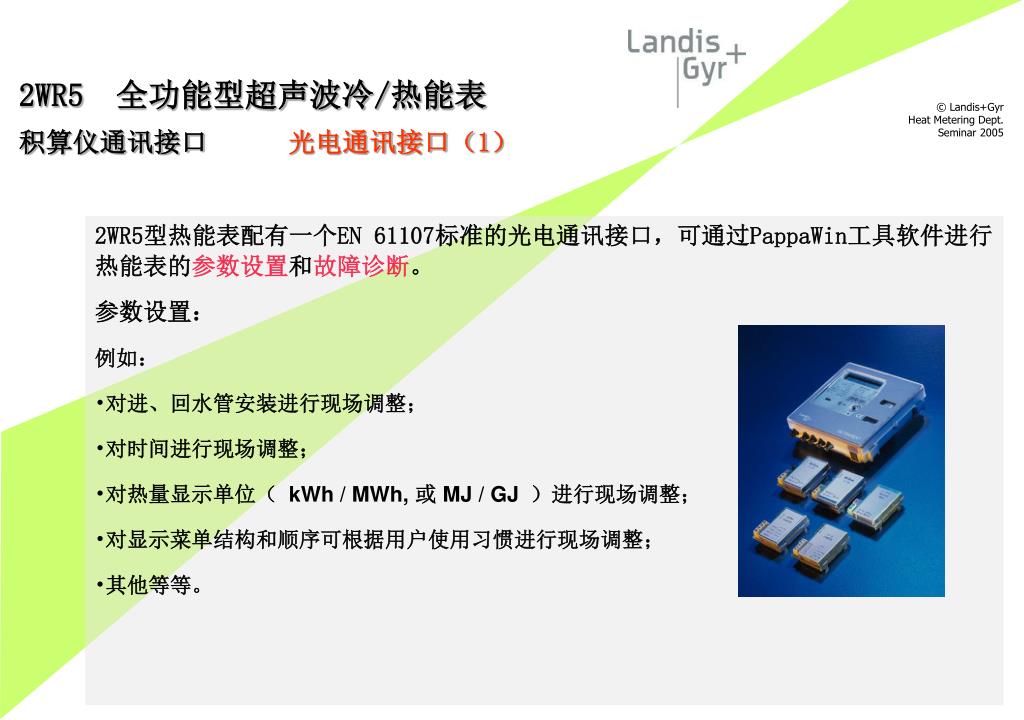

  36. 2WR5 全功能型超声波冷/热能表积算仪通讯接口 光电通讯接口（1） • 2WR5型热能表配有一个EN 61107标准的光电通讯接口，可通过PappaWin工具软件进行热能表的参数设置和故障诊断。 • 参数设置： • 例如： • 对进、回水管安装进行现场调整； • 对时间进行现场调整； • 对热量显示单位（ kWh / MWh, 或MJ / GJ ）进行现场调整； • 对显示菜单结构和顺序可根据用户使用习惯进行现场调整； • 其他等等。

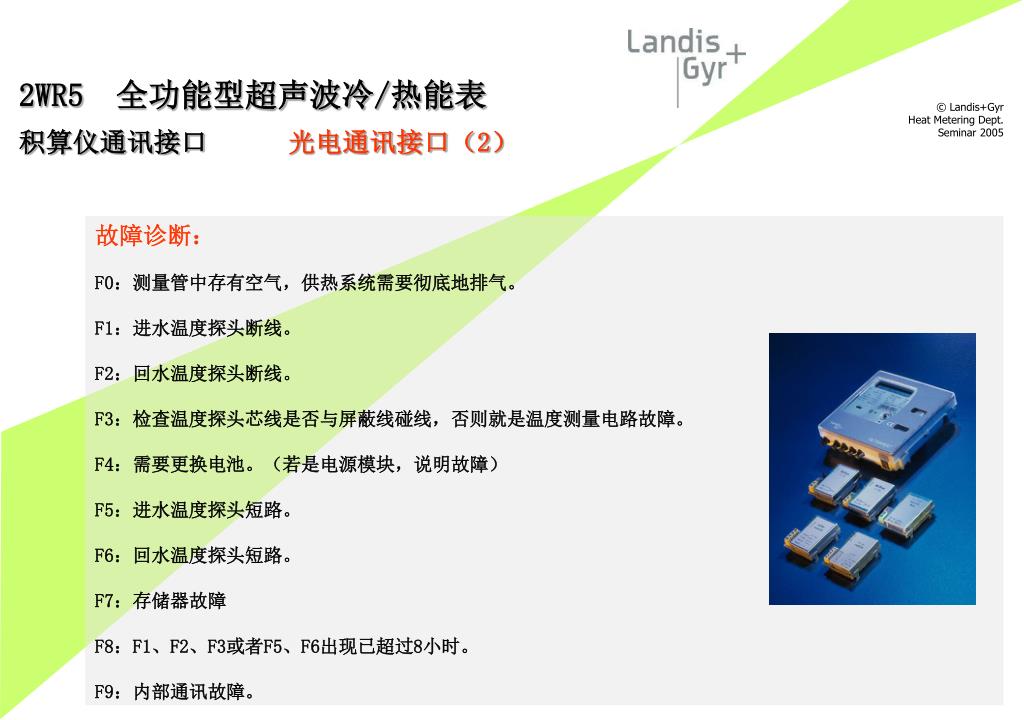

  37. 2WR5 全功能型超声波冷/热能表积算仪通讯接口 光电通讯接口（2） • 故障诊断： • F0：测量管中存有空气，供热系统需要彻底地排气。 • F1：进水温度探头断线。 • F2：回水温度探头断线。 • F3：检查温度探头芯线是否与屏蔽线碰线，否则就是温度测量电路故障。 • F4：需要更换电池。（若是电源模块，说明故障） • F5：进水温度探头短路。 • F6：回水温度探头短路。 • F7：存储器故障 • F8：F1、F2、F3或者F5、F6出现已超过8小时。 • F9：内部通讯故障。

  38. 2WR5 全功能型超声波冷/热能表积算仪通讯接口 通讯模块 • 通过安装以下通讯模块与远程抄表系统连接： • 电流隔离形开集电极脉冲模块（两路，可表示热量、流量或制冷量）。 • 20 mA 电流环模块（符合EN 61107标准）。 • 组合1型模块：脉冲+电流环模块 (不适用于快脉冲输出方式)。 • 组合2型模块： M-bus +脉冲模块。 • M-bus 通讯模块（符合EN 1434-3标准）。 • 调制解调器模块（用于现有的公共电话网络系统）。 • 如有需要，用户在任何时候都可以更换通讯模块，这并不影响热能表的计量 。

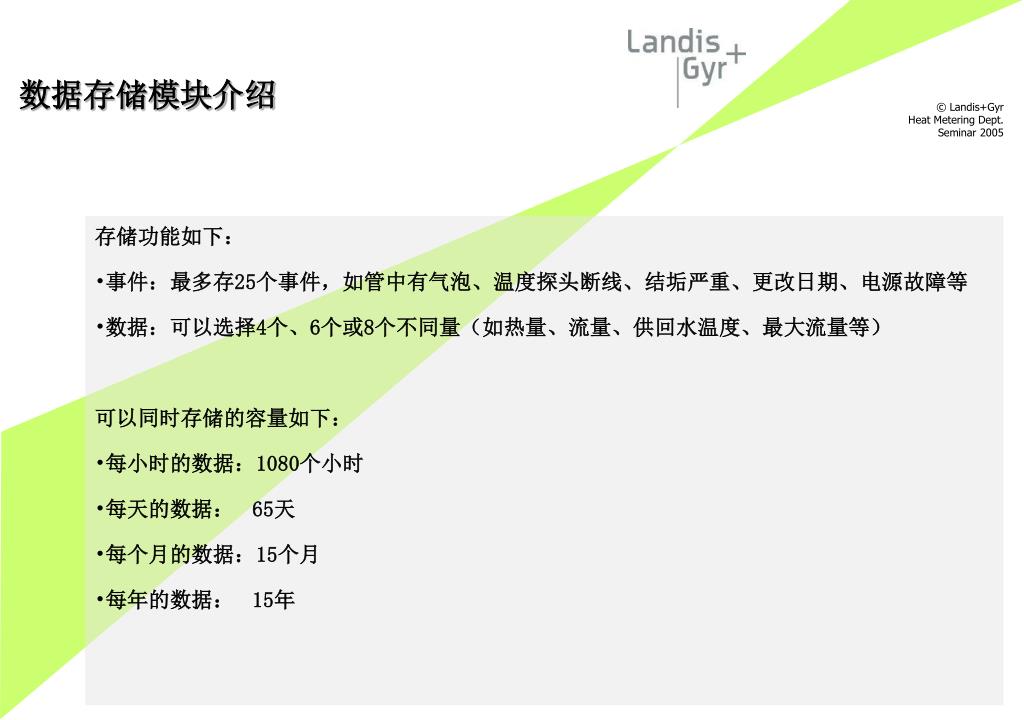

  39. 数据存储模块介绍 • 存储功能如下： • 事件：最多存25个事件，如管中有气泡、温度探头断线、结垢严重、更改日期、电源故障等 • 数据：可以选择4个、6个或8个不同量（如热量、流量、供回水温度、最大流量等） • 可以同时存储的容量如下： • 每小时的数据：1080个小时 • 每天的数据： 65天 • 每个月的数据：15个月 • 每年的数据： 15年
