1. Vision general eléctrica.

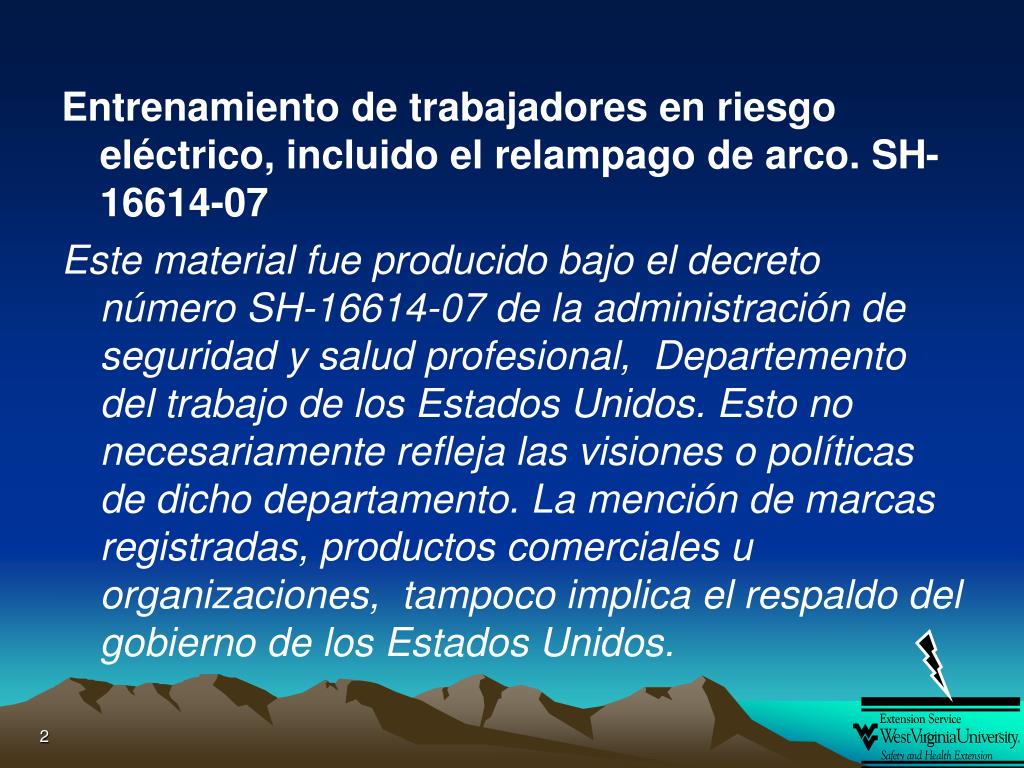

2. Entrenamiento de trabajadores en riesgo eléctrico, incluido el relampago de arco. SH-16614-07 Este material fue producido bajo el decreto número SH-16614-07 de la administración de seguridad y salud profesional, Departemento del trabajo de los Estados Unidos. Esto no necesariamente refleja las visiones o políticas de dicho departamento. La mención de marcas registradas, productos comerciales u organizaciones, tampoco implica el respaldo del gobierno de los Estados Unidos.

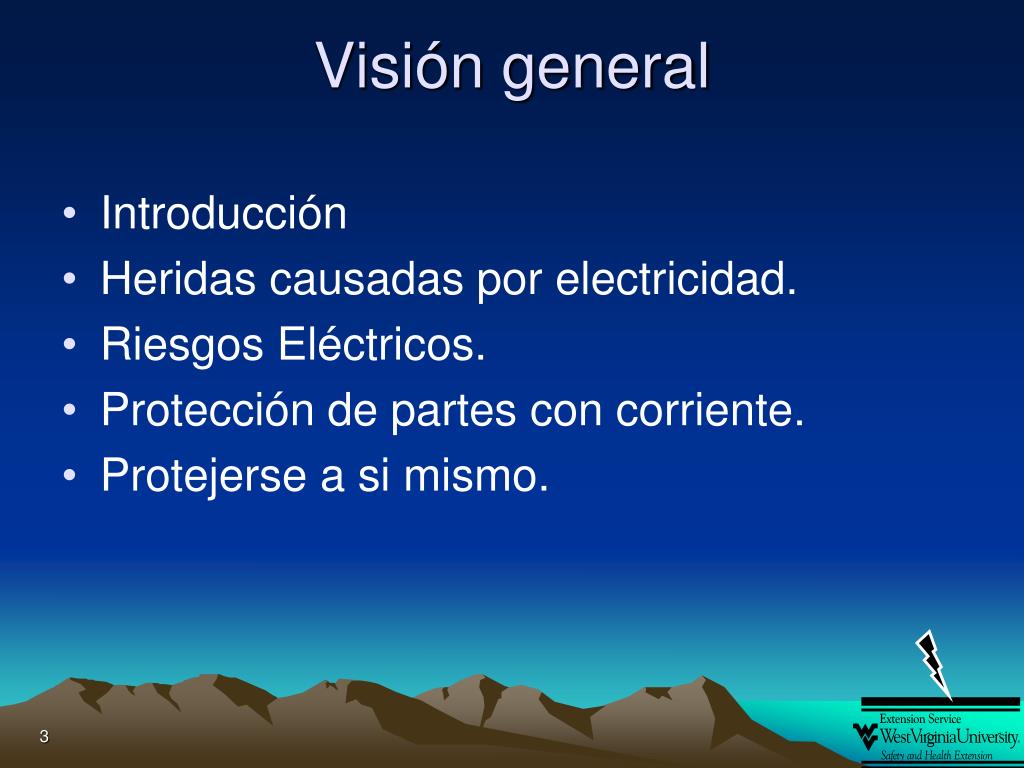

3. Visión general • Introducción • Heridas causadas por electricidad. • Riesgos Eléctricos. • Protección de partes con corriente. • Protejerse a si mismo.

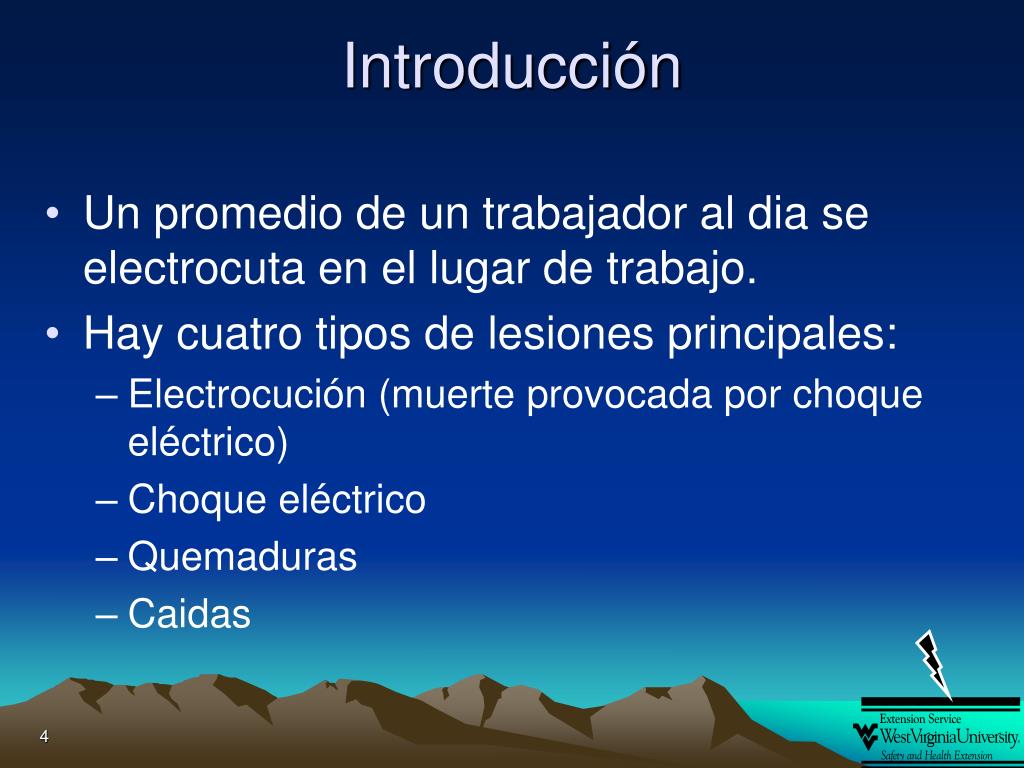

4. Introducción • Un promedio de un trabajador al dia se electrocuta en el lugar de trabajo. • Hay cuatro tipos de lesiones principales: • Electrocución (muerte provocada por choque eléctrico) • Choque eléctrico • Quemaduras • Caidas

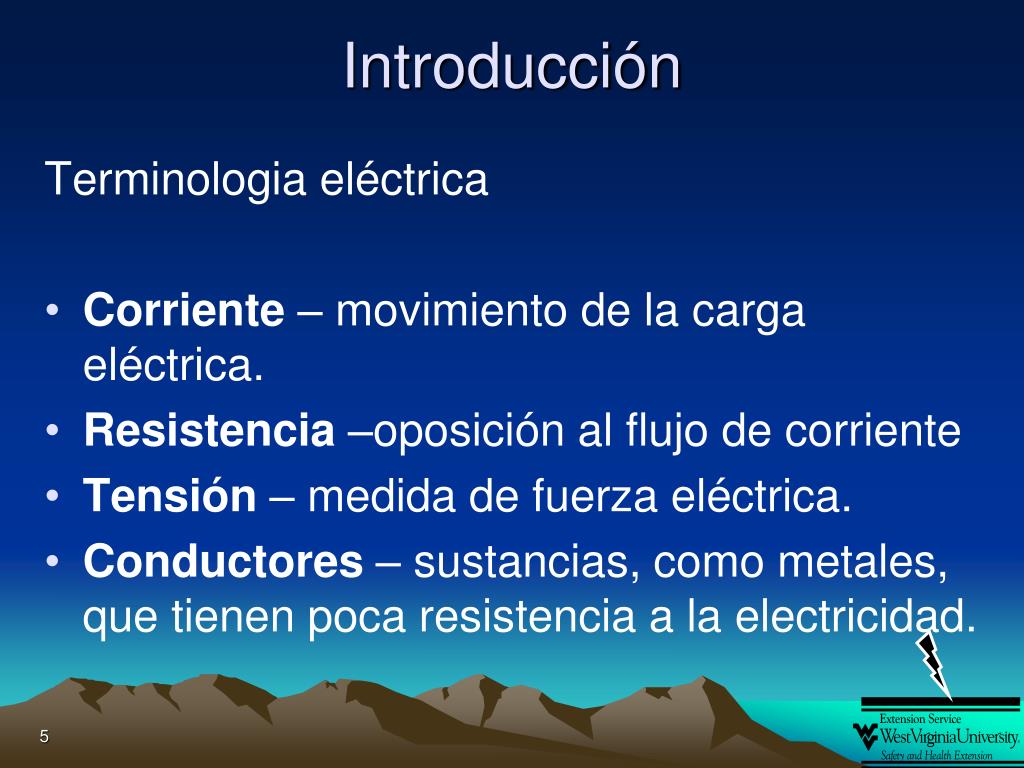

5. Introducción Terminologia eléctrica • Corriente – movimiento de la carga eléctrica. • Resistencia –oposición al flujo de corriente • Tensión – medida de fuerza eléctrica. • Conductores – sustancias, como metales, que tienen poca resistencia a la electricidad.

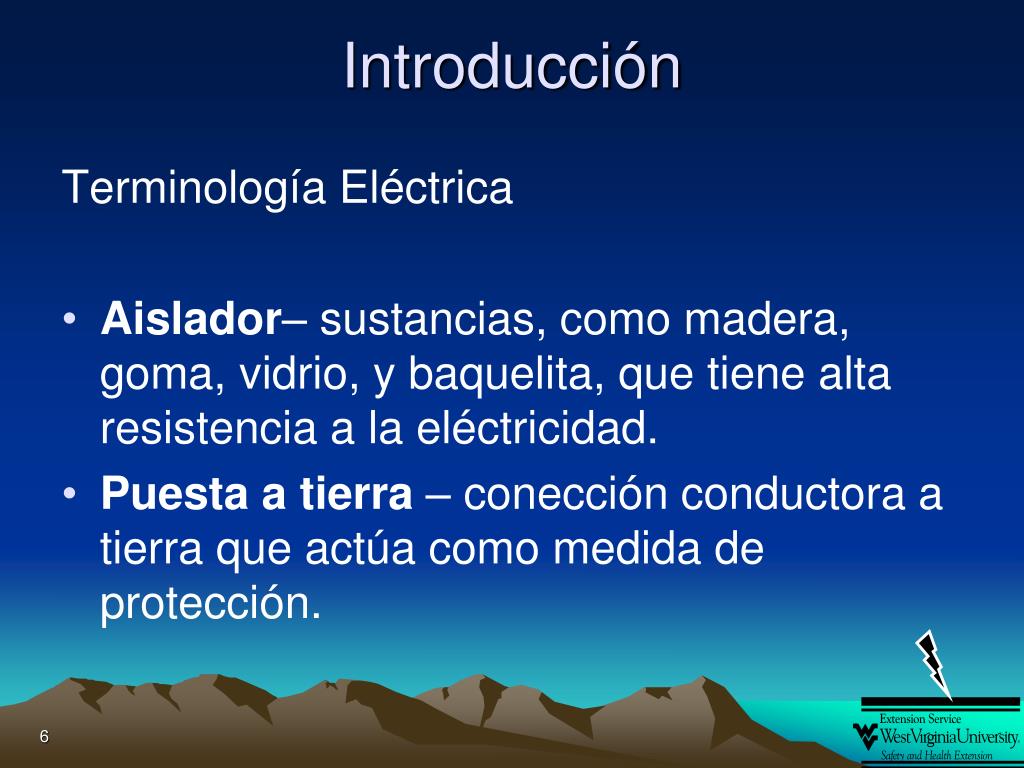

6. Introducción Terminología Eléctrica • Aislador– sustancias, como madera, goma, vidrio, y baquelita, que tiene alta resistencia a la eléctricidad. • Puesta a tierra – conección conductora a tierra que actúa como medida de protección.

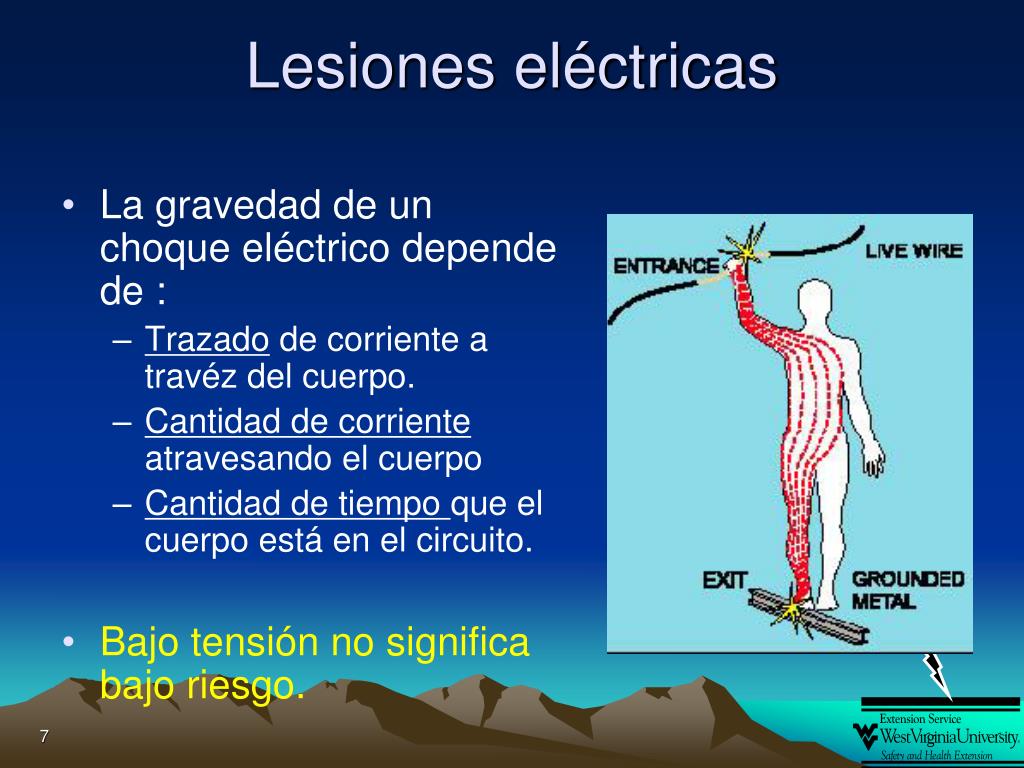

7. La gravedad de un choque eléctrico depende de : Trazado de corriente a travéz del cuerpo. Cantidad de corriente atravesando el cuerpo Cantidad de tiempo que el cuerpo está en el circuito. Bajo tensión no significa bajo riesgo. Lesiones eléctricas

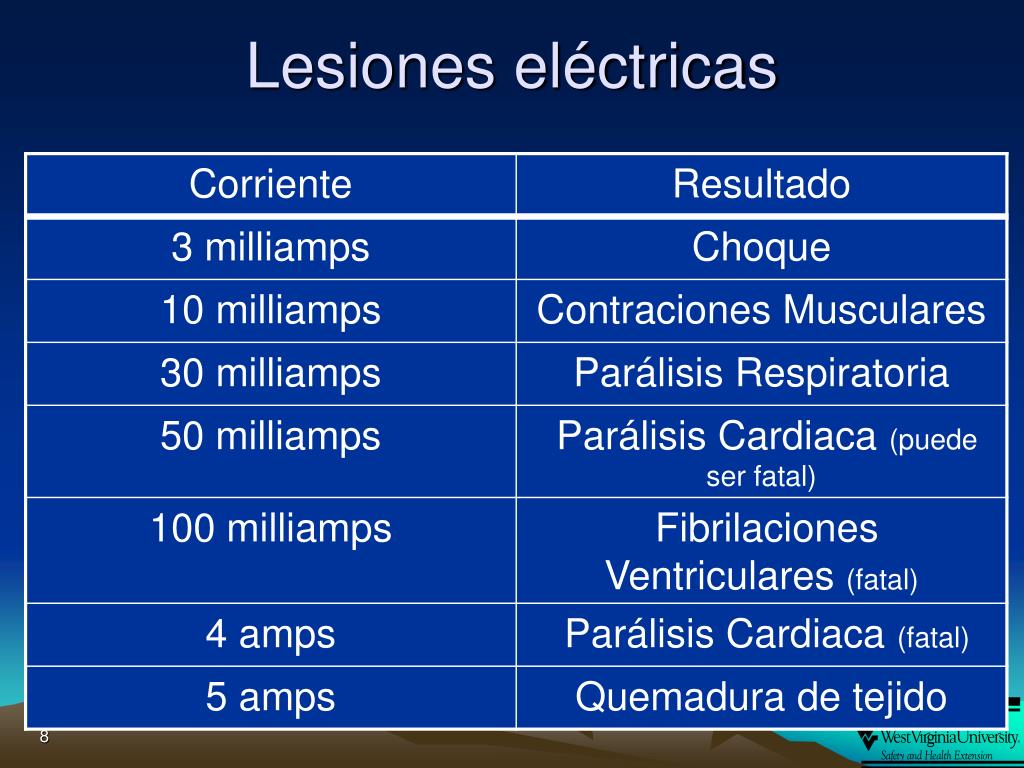

8. Lesiones eléctricas

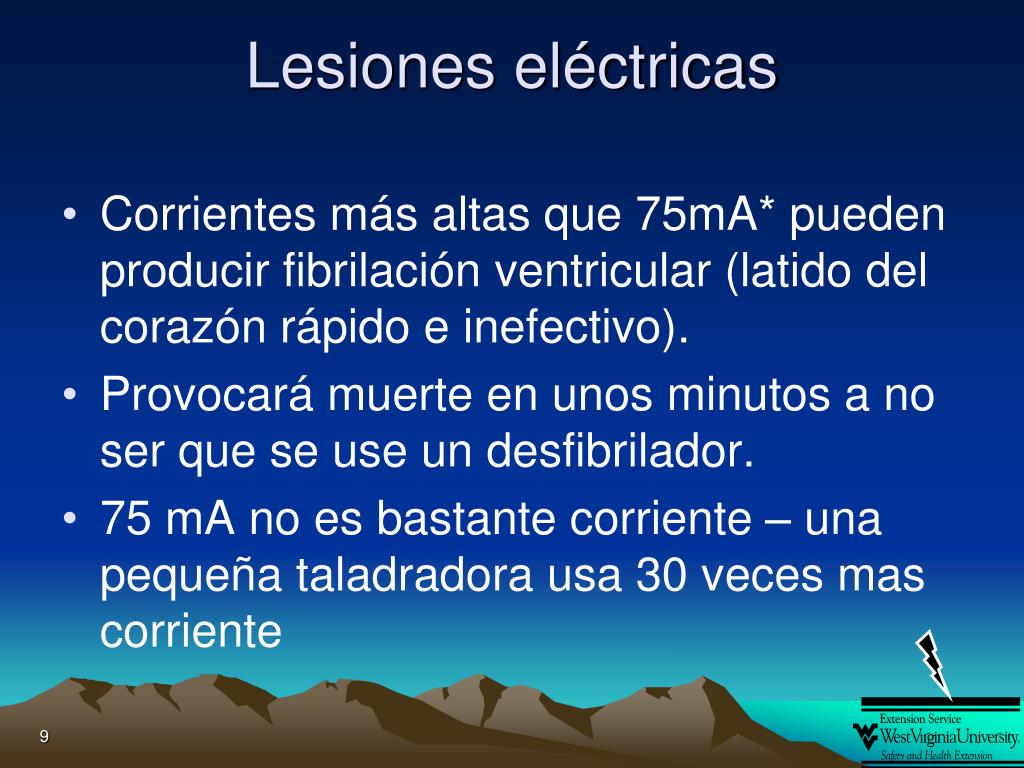

9. Lesiones eléctricas • Corrientes más altas que 75mA* pueden producir fibrilación ventricular (latido del corazón rápido e inefectivo). • Provocará muerte en unos minutos a no ser que se use un desfibrilador. • 75 mA no es bastante corriente – una pequeña taladradora usa 30 veces mas corriente

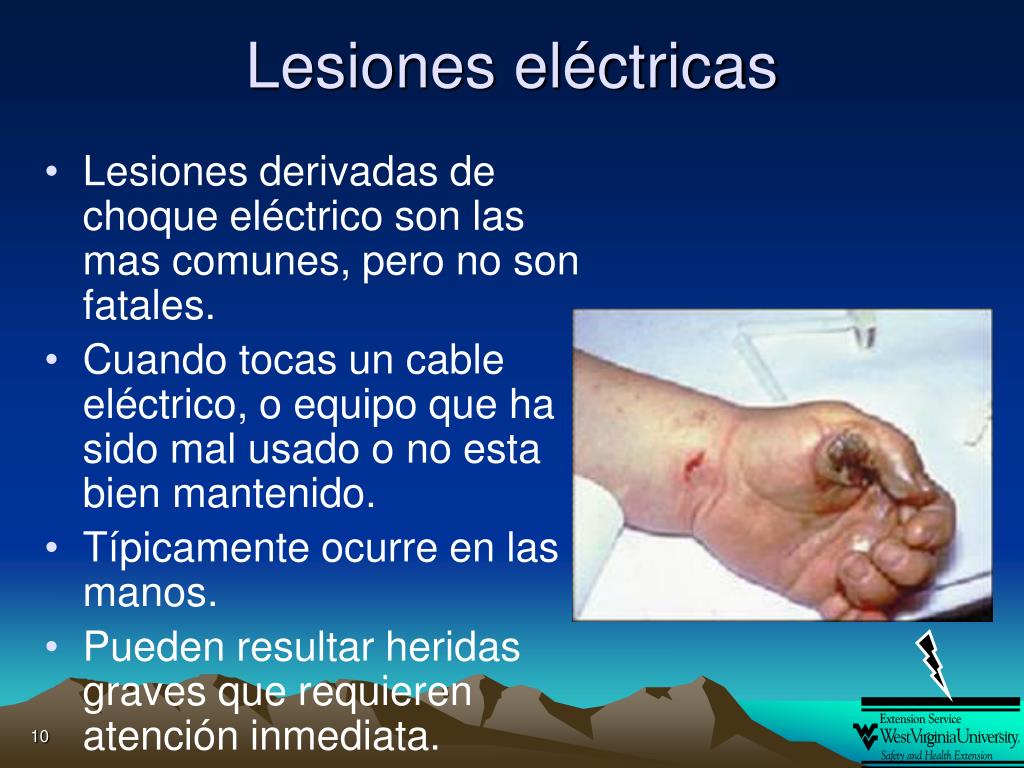

10. Lesiones derivadas de choque eléctrico son las mas comunes, pero no son fatales. Cuando tocas un cable eléctrico, o equipo que ha sido mal usado o no esta bien mantenido. Típicamente ocurre en las manos. Pueden resultar heridas graves que requieren atención inmediata. Lesiones eléctricas

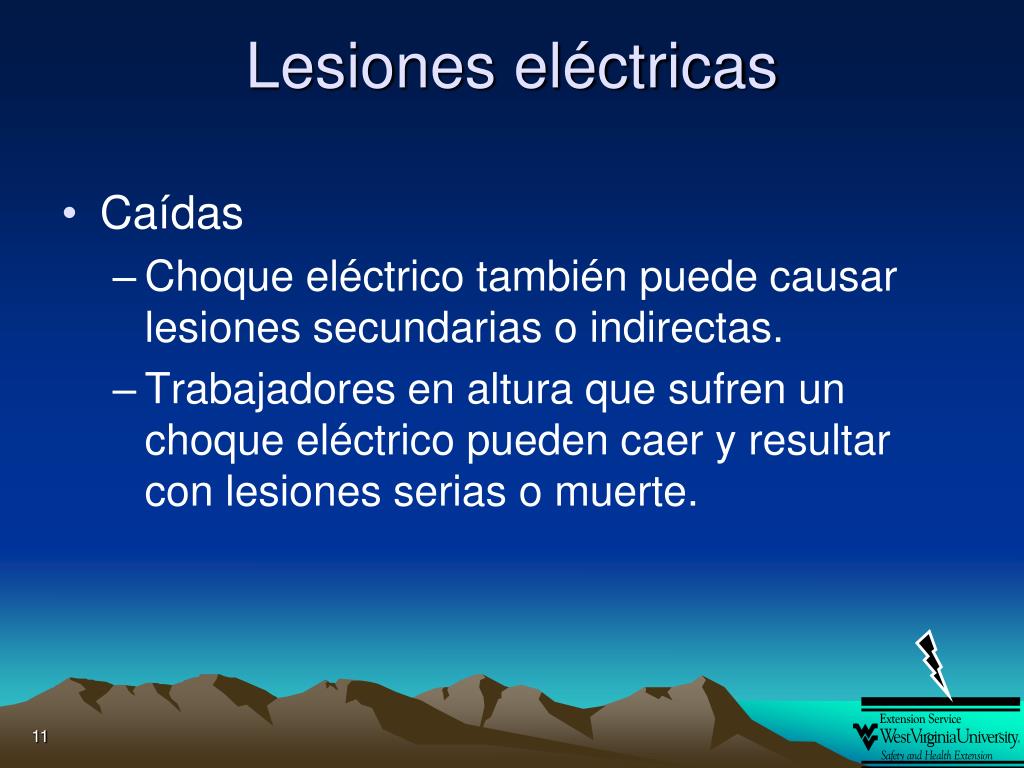

11. Lesiones eléctricas • Caídas • Choque eléctrico también puede causar lesiones secundarias o indirectas. • Trabajadores en altura que sufren un choque eléctrico pueden caer y resultar con lesiones serias o muerte.

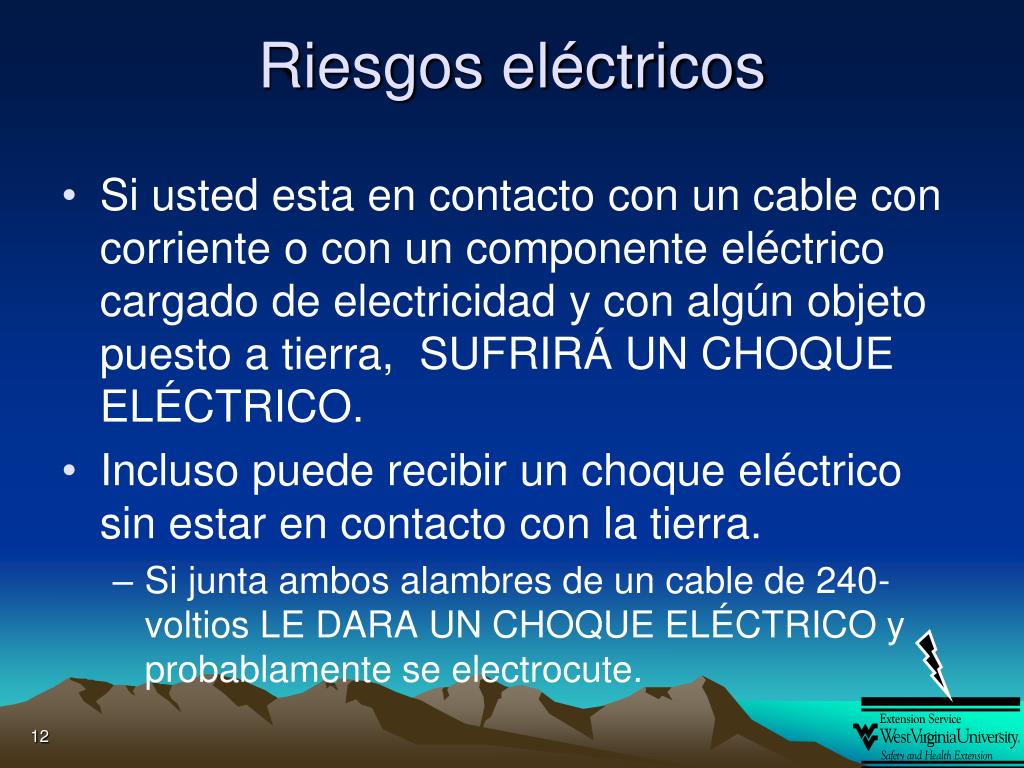

12. Riesgos eléctricos • Si usted esta en contacto con un cable con corriente o con un componente eléctrico cargado de electricidad y con algún objeto puesto a tierra, SUFRIRÁ UN CHOQUE ELÉCTRICO. • Incluso puede recibir un choque eléctrico sin estar en contacto con la tierra. • Si junta ambos alambres de un cable de 240-voltios LE DARA UN CHOQUE ELÉCTRICO y probablamente se electrocute.

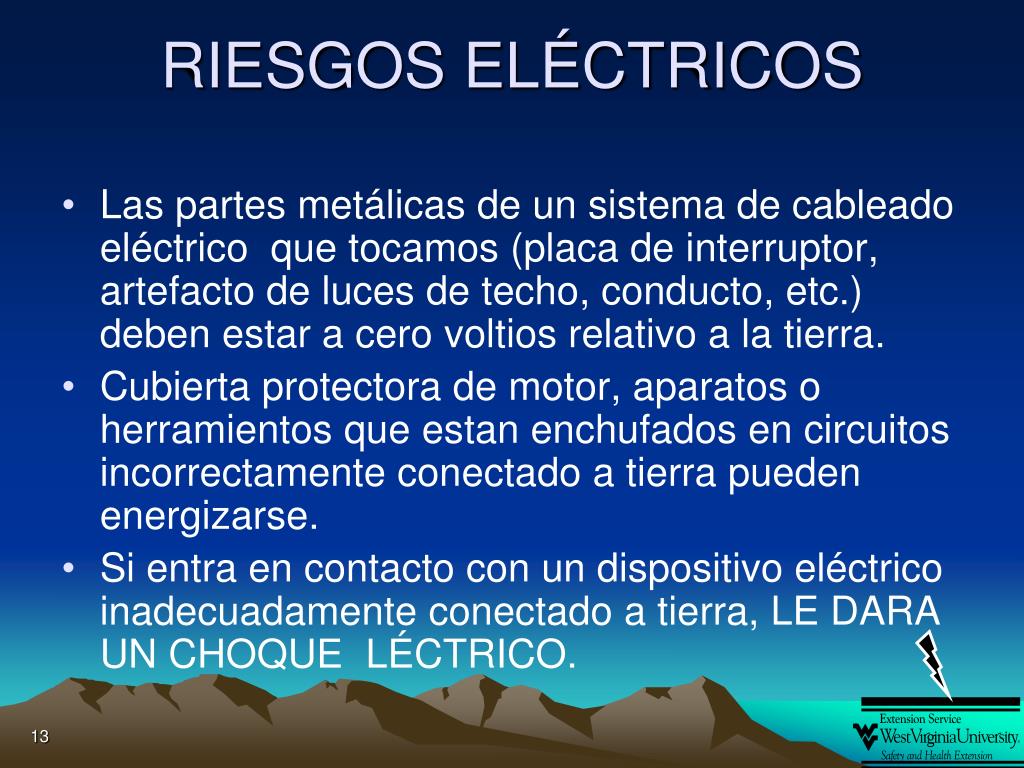

13. RIESGOS ELÉCTRICOS • Las partes metálicas de un sistema de cableado eléctrico que tocamos (placa de interruptor, artefacto de luces de techo, conducto, etc.) deben estar a cero voltios relativo a la tierra. • Cubierta protectora de motor, aparatos o herramientos que estan enchufados en circuitos incorrectamente conectado a tierra pueden energizarse. • Si entra en contacto con un dispositivo eléctrico inadecuadamente conectado a tierra, LE DARA UN CHOQUE LÉCTRICO.

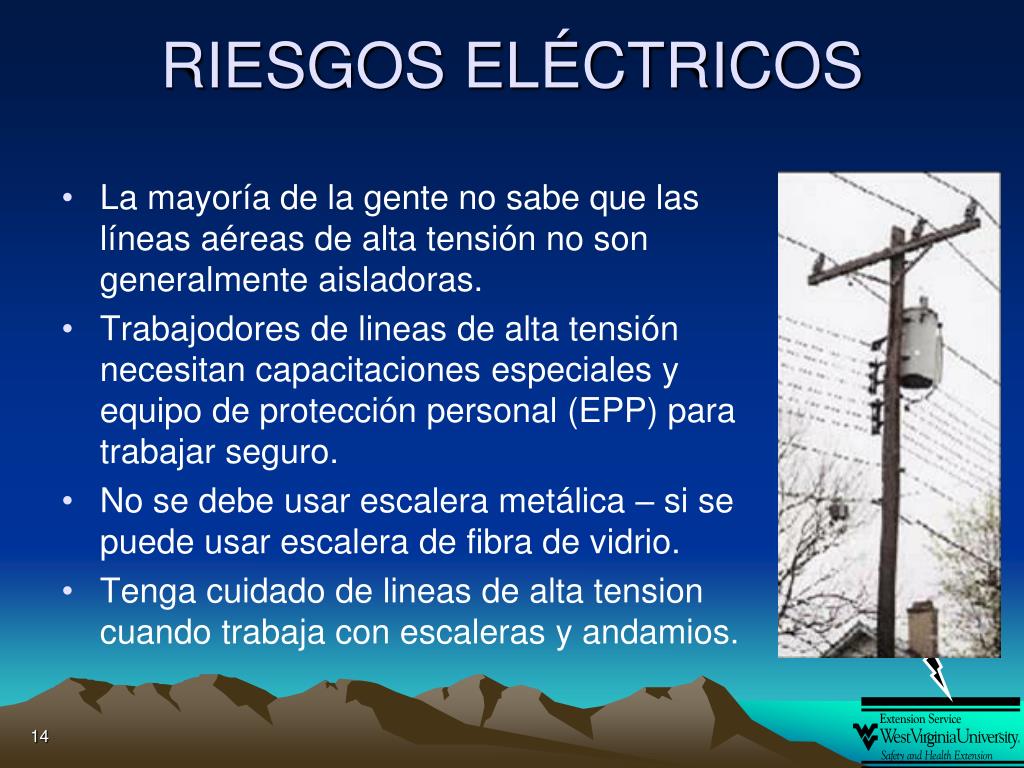

14. RIESGOS ELÉCTRICOS • La mayoría de la gente no sabe que las líneas aéreas de alta tensión no son generalmente aisladoras. • Trabajodores de lineas de alta tensión necesitan capacitaciones especiales y equipo de protección personal (EPP) para trabajar seguro. • No se debe usar escalera metálica – si se puede usar escalera de fibra de vidrio. • Tenga cuidado de lineas de alta tension cuando trabaja con escaleras y andamios.

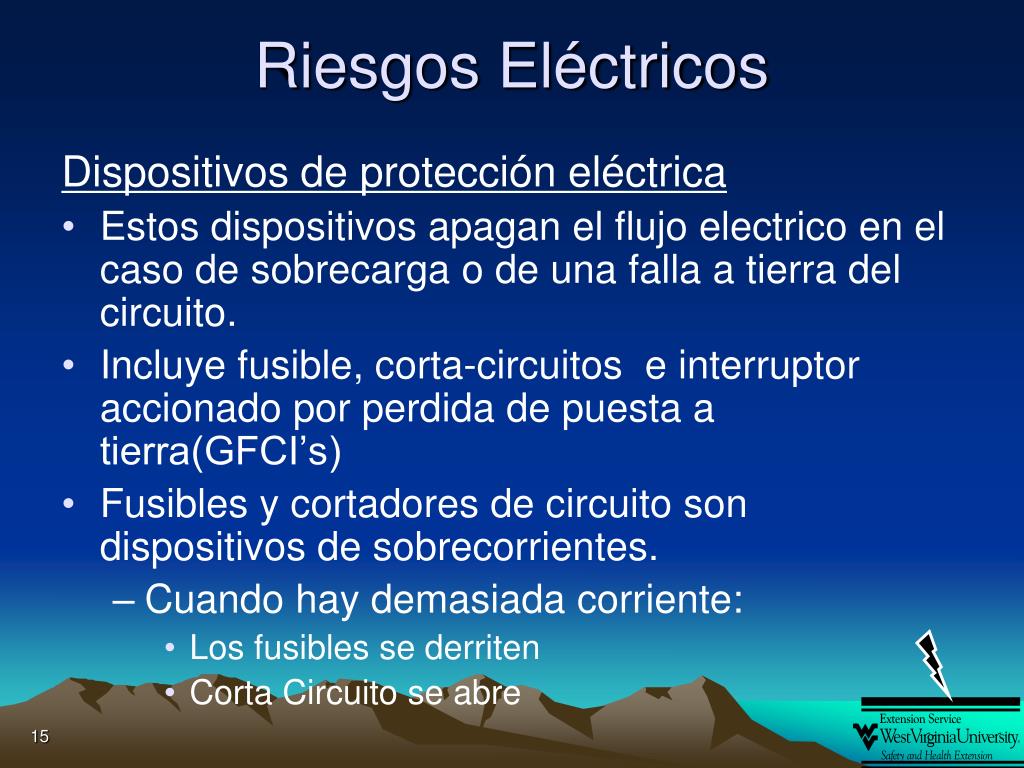

15. Riesgos Eléctricos Dispositivos de protección eléctrica • Estos dispositivos apagan el flujo electrico en el caso de sobrecarga o de una falla a tierra del circuito. • Incluye fusible, corta-circuitos e interruptor accionado por perdida de puesta a tierra(GFCI’s) • Fusibles y cortadores de circuito son dispositivos de sobrecorrientes. • Cuando hay demasiada corriente: • Los fusibles se derriten • Corta Circuito se abre

16. Protección de partes con tensión • Se necesita proteger partes con tensión eléctrica que operan a 50 de tensión o más, contra un contacto accidental con: • Gabinete/anexo cerrado, o • Lugar o tabiques permanente que lo hace accesible solamente a personas cualificadas, o • Elevación de 8 pies o más sobre el piso o de la superficie de trabajo.

17. Protección de partes con tensión Marcar entrada de lugares protegidos con electricidad con un letrero de avertencia notorio.

18. Protección de partes con tensión Tiene que encerrar o proteger el equipo eléctrico en lugares donde podría ocurrir un daño físico. • Foto muestra daño físico a un condúcto

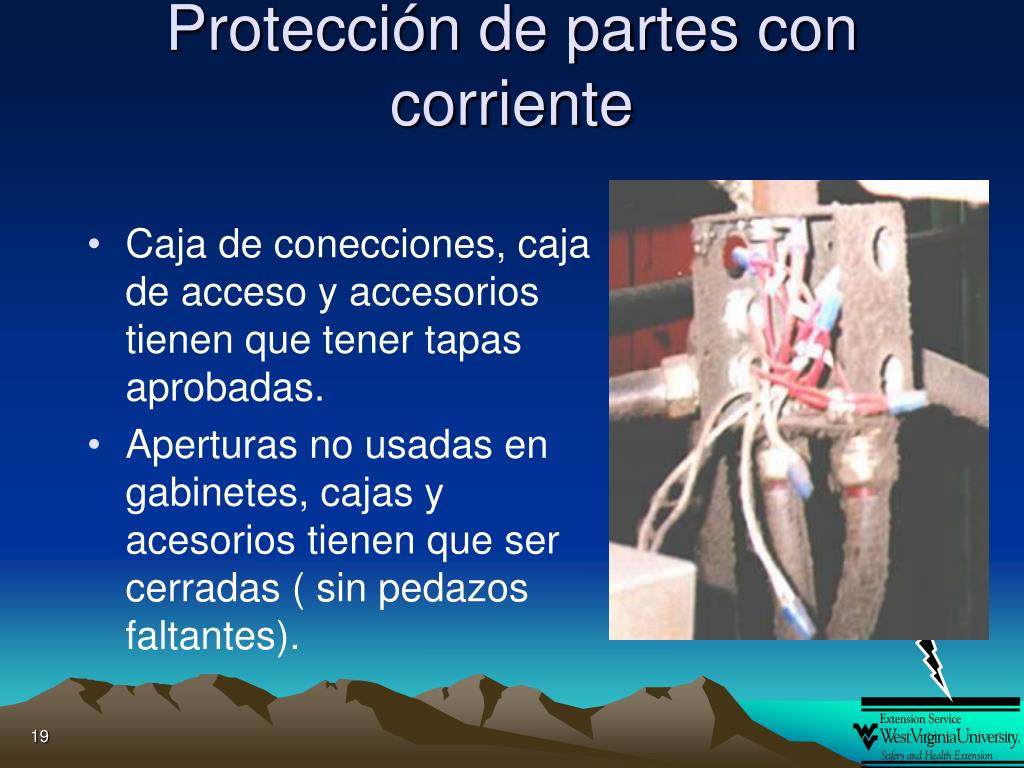

19. Protección de partes con corriente • Caja de conecciones, caja de acceso y accesorios tienen que tener tapas aprobadas. • Aperturas no usadas en gabinetes, cajas y acesorios tienen que ser cerradas ( sin pedazos faltantes).

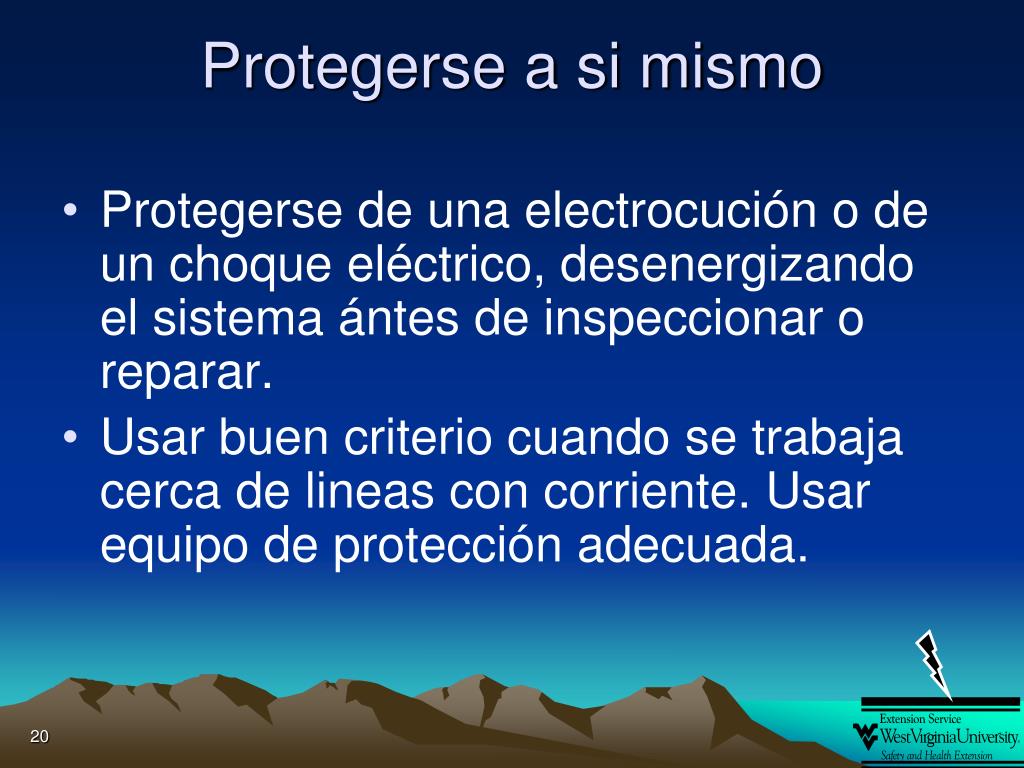

20. Protegerse a si mismo • Protegerse de una electrocución o de un choque eléctrico, desenergizando el sistema ántes de inspeccionar o reparar. • Usar buen criterio cuando se trabaja cerca de lineas con corriente. Usar equipo de protección adecuada.

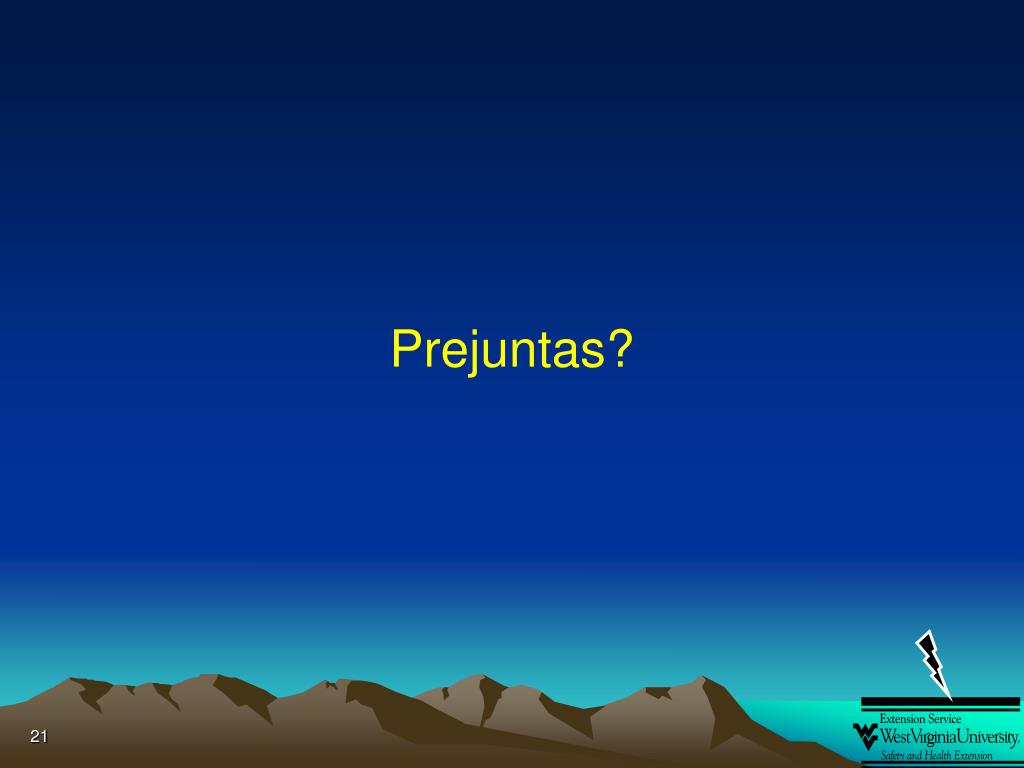

21. Prejuntas?
