  1. www.eposignal.ru Измерительный комплекс КИ-СТГ

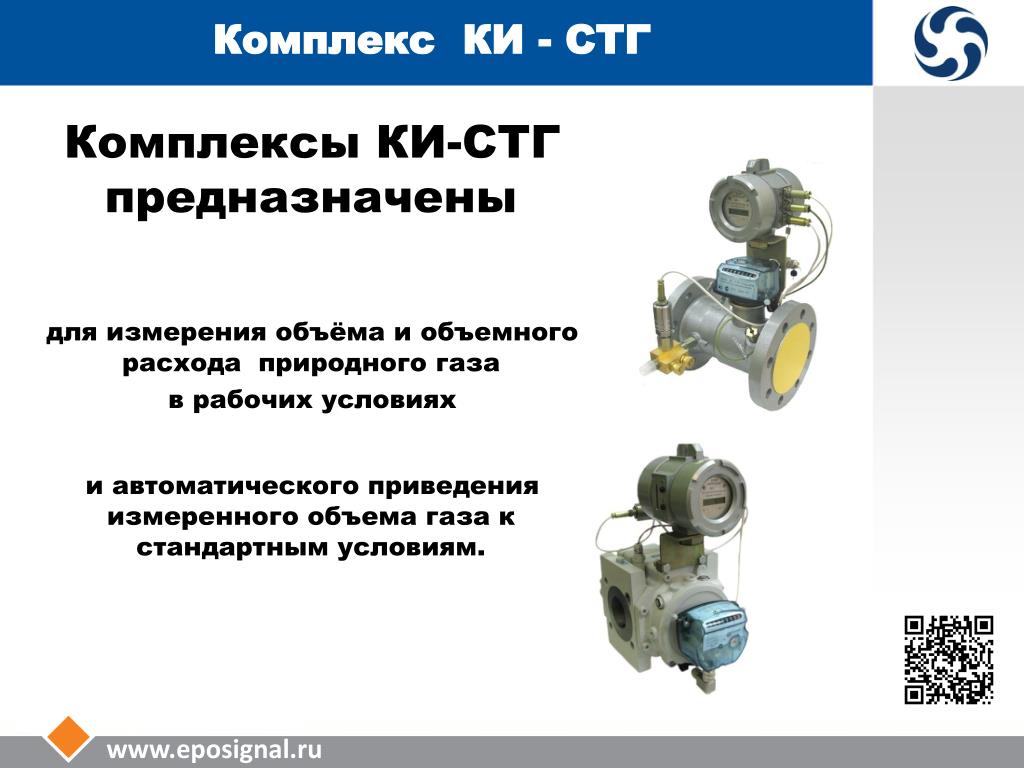

  2. Комплекс КИ - СТГ Комплексы КИ-СТГ предназначены для измерения объёма и объемного расхода природного газа в рабочих условиях и автоматического приведения измеренного объема газа к стандартным условиям. www.eposignal.ru

  3. КИ-СТГ-ТС-Б • Блок коррекции БК • Первичный преобразователь (счетчик СТГ) • Канал измерения давления • Канал измерения температуры • Вентильный блок 1 3 2 www.eposignal.ru 4 5

  4. КИ-СТГ-хС-Б (с блоком коррекции БК) www.eposignal.ru

  5. КИ-СТГ-хС-Б (с блоком коррекции БК) Также комплексы КИ-СТГ оснащаются датчиками перепада давления ДСП-80, «Прома» и прочими. Пределы измерения перепада – от 1 кПа www.eposignal.ru

  6. КИ-СТГ-хС-Е (с блоком коррекции ЕК-270) • Блок коррекции ЕК-260, ЕК-270 • Первичный преобразователь (счетчик СТГ, РСГ Сигнал) • Канал измерения давления • Канал измерения температуры • Вентильный блок 1 3 4 www.eposignal.ru 5 2

  7. КИ-СТГ-хС-Е (с блоком коррекции ЕК-270) www.eposignal.ru

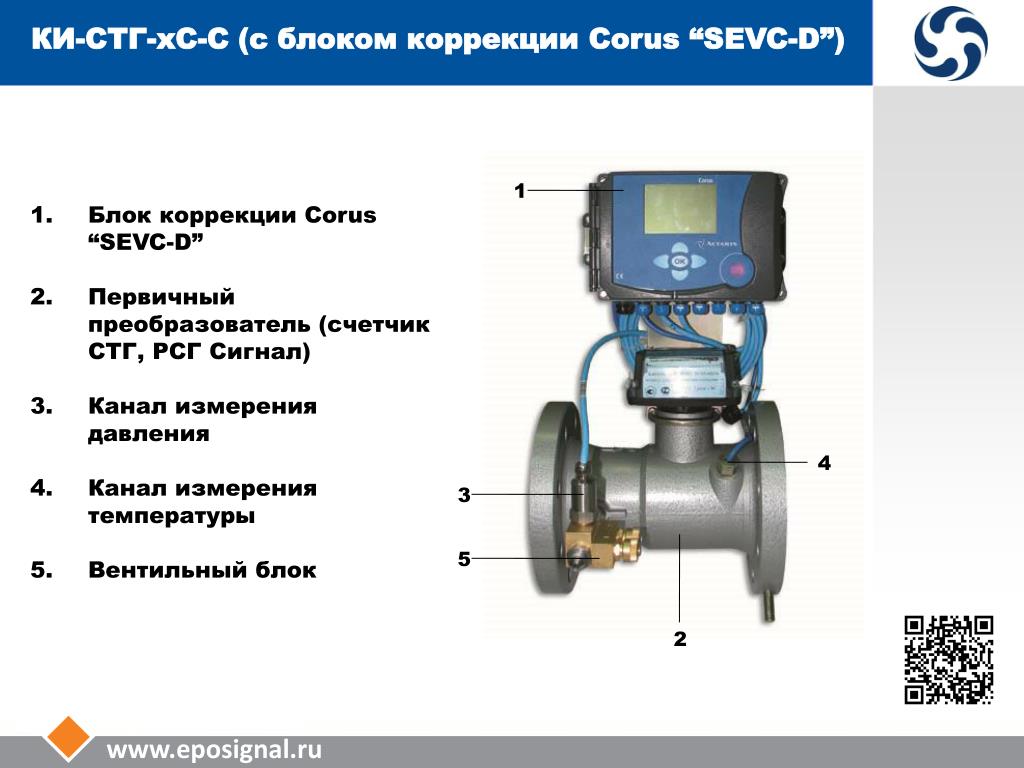

  8. КИ-СТГ-хС-С (с блоком коррекции Corus “SEVC-D”) 1 • Блок коррекции Corus “SEVC-D” • Первичный преобразователь (счетчик СТГ, РСГ Сигнал) • Канал измерения давления • Канал измерения температуры • Вентильный блок www.eposignal.ru 4 3 5 2

  9. КИ-СТГ-хС-С (с блоком коррекции Corus “SEVC-D”) www.eposignal.ru

  10. КИ-СТГ-хС-М (с блоком коррекции M-Elcor) • Блок коррекции M-Elcor • Первичный преобразователь (счетчик СТГ, РСГ Сигнал) • Канал измерения давления • Канал измерения температуры • Вентильный блок 5 1 4 www.eposignal.ru 3 2

  11. КИ-СТГ-хС-М (с блоком коррекции M-Elcor) www.eposignal.ru

  12. КИ-СТГ-хС-Л • Вычислитель СПГ-742 (761) • Первичный преобразователь (счетчик СТГ, РСГ Сигнал, мембранный) • Датчик давления (по опросному листу) • Датчик температуры (по опросному листу) • Блок питания для датчика давления • Вентильный блок • Датчик перепада давления (по отдельному заказу) www.eposignal.ru

  13. КИ-СТГ-хС-Л-Ех • Взрывозащищенное исполнение комплекса - дополнительно к стандартной комплектации: • Взрывозащищенный датчик давления • Барьер искрозащиты на канал давления • Барьер искрозащиты на блок питания ДД • Барьер искрозащиты на канал расхода • Барьер искрозащиты на канал сторожевого геркона • Барьер искрозащиты на канал температуры • Барьер искрозащиты на канал перепада давления www.eposignal.ru

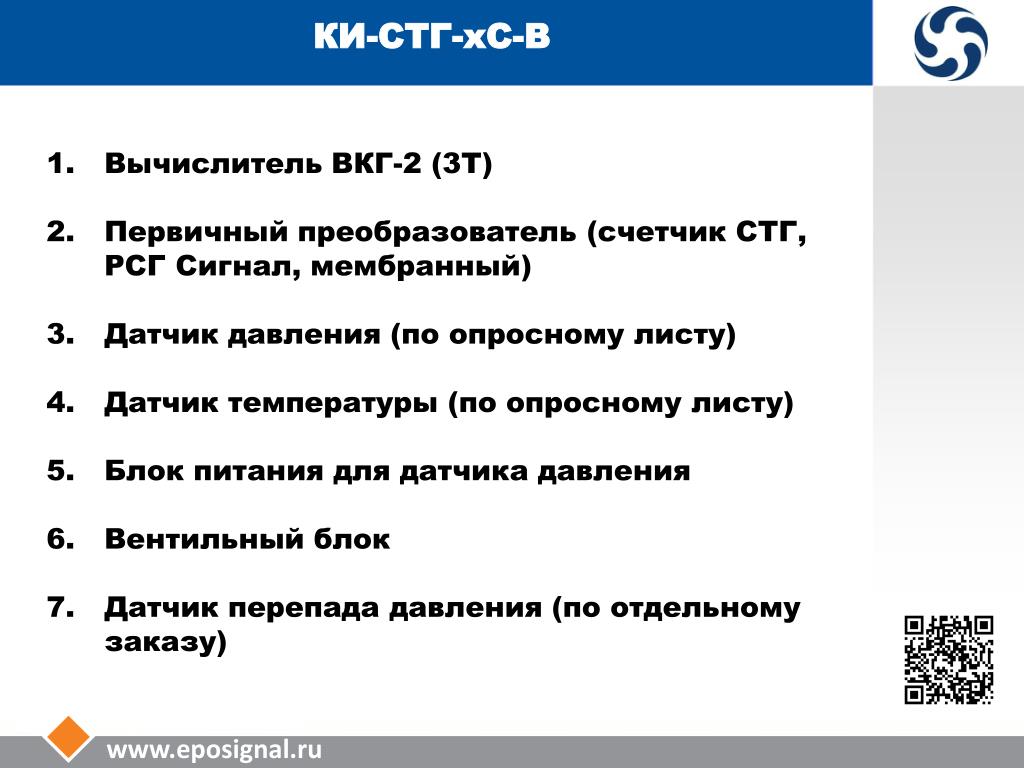

  14. КИ-СТГ-хС-В • Вычислитель ВКГ-2 (3Т) • Первичный преобразователь (счетчик СТГ, РСГ Сигнал, мембранный) • Датчик давления (по опросному листу) • Датчик температуры (по опросному листу) • Блок питания для датчика давления • Вентильный блок • Датчик перепада давления (по отдельному заказу) www.eposignal.ru

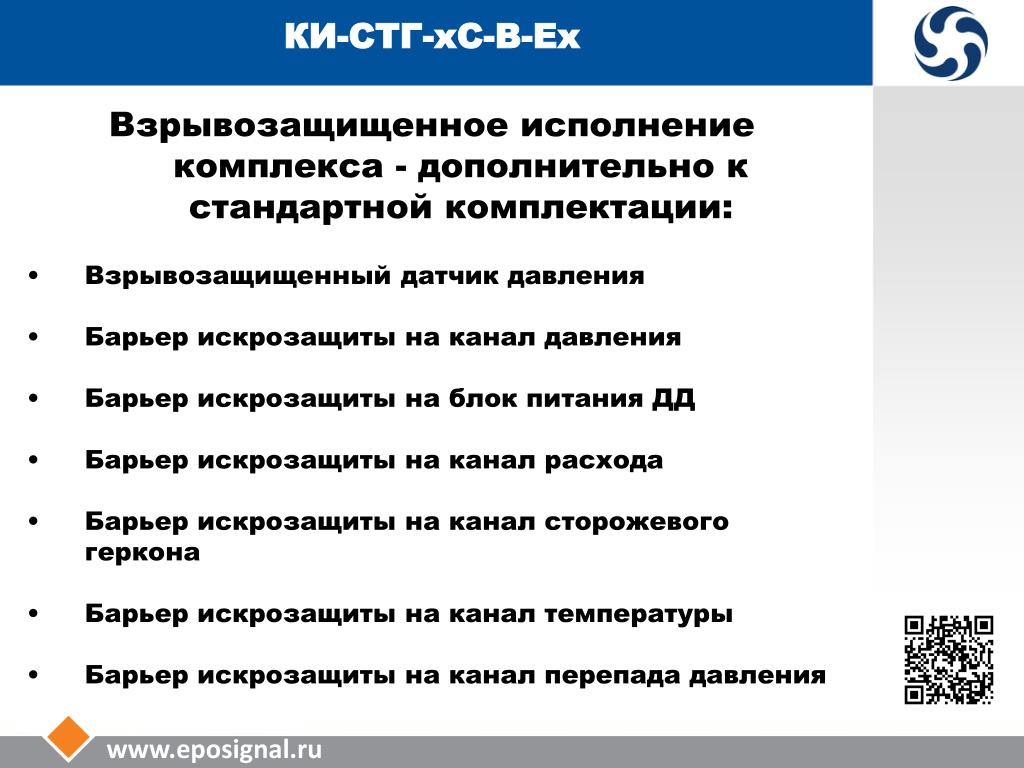

  15. КИ-СТГ-хС-В-Ех • Взрывозащищенное исполнение комплекса - дополнительно к стандартной комплектации: • Взрывозащищенный датчик давления • Барьер искрозащиты на канал давления • Барьер искрозащиты на блок питания ДД • Барьер искрозащиты на канал расхода • Барьер искрозащиты на канал сторожевого геркона • Барьер искрозащиты на канал температуры • Барьер искрозащиты на канал перепада давления www.eposignal.ru

  16. КИ-СТГ-хС-Т • Вычислитель ТС-215 • Первичный преобразователь (счетчик СТГ, РСГ Сигнал, мембранный) • Датчик температуры (по опросному листу) • Датчик перепада давления (по отдельному заказу для турбинных, ротационных счетчиков) www.eposignal.ru

  17. КИ-СТГ-хС-Т-Ех • Взрывозащищенное исполнение комплекса - дополнительно к стандартной комплектации: • Барьер искрозащиты на канал расхода • Барьер искрозащиты на канал сторожевого геркона • Барьер искрозащиты на канал температуры • Барьер искрозащиты на канал перепада давления • (если применимо) www.eposignal.ru

  18. Комплекс КИ - СТГ www.eposignal.ru

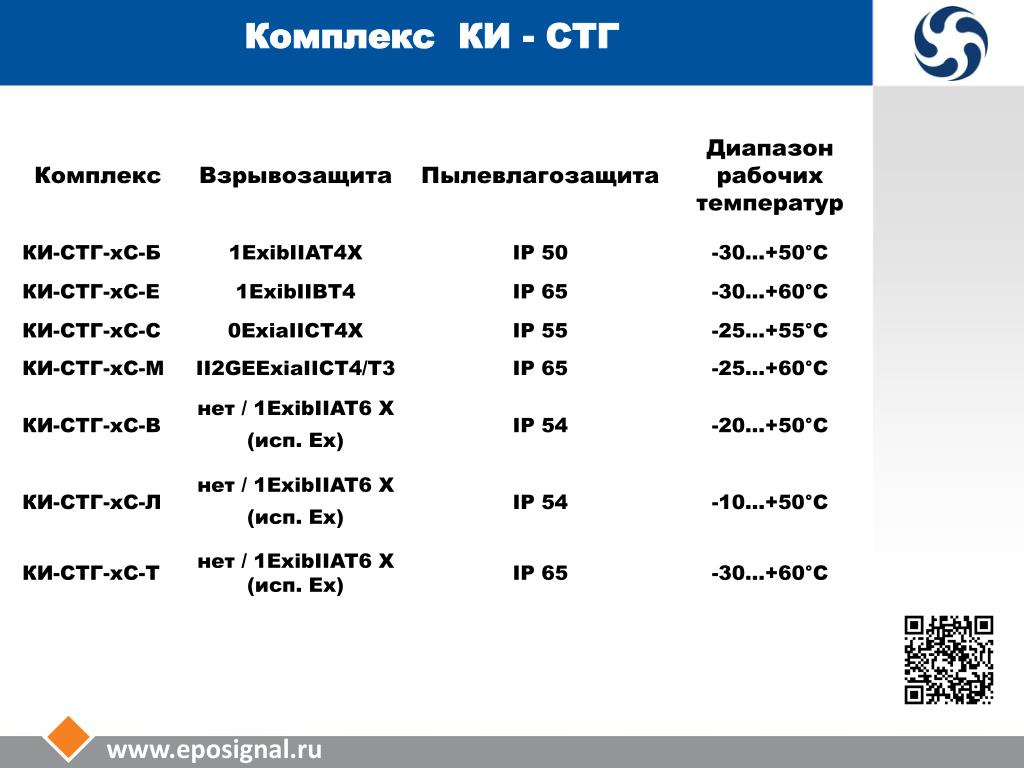

  19. Комплекс КИ - СТГ www.eposignal.ru

  20. Сеотификаты www.eposignal.ru

  21. Контактная информация ООО ЭПО «Сигнал» 413119 Саратовская область, г. Энгельс-19 Тел./факс: 8 (8453) 76-11-11, 75-17-00 Справочная служба (звонок бесплатный): 8-800-100-19-51 Горячая линия по вопросам качества и эксплуатации: 8 (8453) 750-425 www.eposignal.ru opgo@eposignal.ru marketing@eposignal.ru
