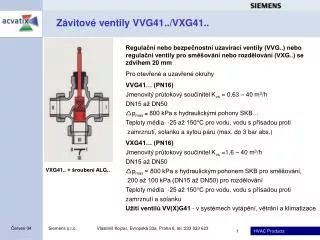

  1. Závitové ventily VVG41../VXG41.. Regulační nebo bezpečnostní uzavírací ventily (VVG..) nebo regulační ventily pro směšování nebo rozdělování (VXG..) se zdvihem 20 mm Pro otevřené a uzavřené okruhy VVG41… (PN16) Jmenovitý průtokový součinitel Kvs = 0,63 – 40 m3/h DN15 až DN50 pmax = 800 kPa s hydraulickými pohony SKB… Teploty média -25 až 150°C pro vodu, vodu s přísadou proti zamrznutí, solanku a sytou páru (max. do 3 bar abs.) VXG41… (PN16) Jmenovitý průtokový součinitel Kvs =1,6 – 40 m3/h DN15 až DN50 pmax= 800 kPa s hydraulickým pohonem SKB pro směšování, 200 až 100 kPa (DN15 až DN50) pro rozdělování Teploty média -25 až 150°C pro vodu, vodu s přísadou proti zamrznutí a solanku Užitíventilů VV(X)G41 - v systémech vytápění, větrání a klimatizace VXG41..+ šroubení ALG..

  2. Přírubové ventily VVF21/31/40 a VXF21/31/40 Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihy 20 a 40 mm Pouze pro uzavřené okruhy VVF21…, VXF21… (PN6) Kvs 1,9 – 160 m3/h, DN25 – DN100 VVF31…, VXF31… (PN10) Kvs 2,5 – 315 m3/h, DN15 – DN150 VVF40…, VXF40… (PN16) Kvs 1,9 – 315 m3/h, DN15 – DN150 pmax=300 - 40 kPa - v závislosti na typu pohonu, ventilu, směš.. nebo rozděl. a DN Teploty média -10 až 150°C pro vodu a solanku Užití ventilů V.F21, V.F31, V.F40: v systémech vytápění, větrání a klimatizace

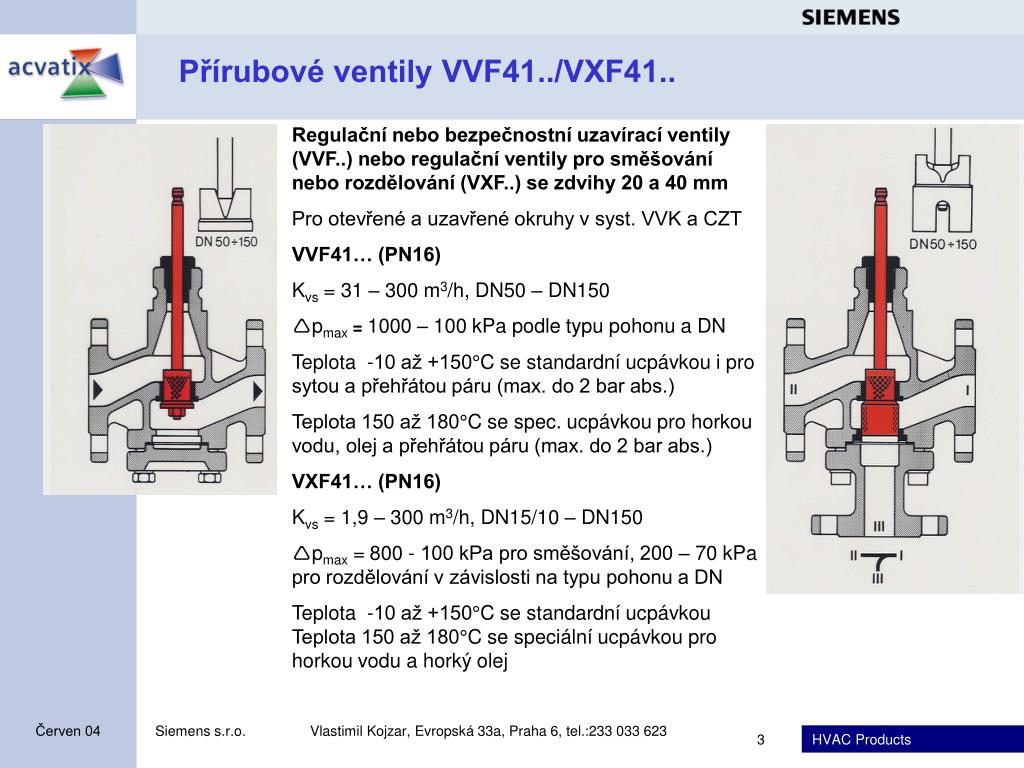

  3. Přírubové ventily VVF41../VXF41.. Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihy 20 a 40 mm Pro otevřené a uzavřené okruhy v syst. VVK a CZT VVF41… (PN16) Kvs = 31 – 300 m3/h, DN50 – DN150 pmax = 1000 – 100 kPa podle typu pohonu a DN Teplota -10 až +150°C se standardní ucpávkou i pro sytou a přehřátou páru (max. do 2 bar abs.) Teplota 150 až 180°C se spec. ucpávkou pro horkou vodu, olej a přehřátou páru (max. do 2 bar abs.) VXF41… (PN16) Kvs = 1,9 – 300 m3/h, DN15/10 – DN150 pmax=800 - 100 kPa pro směšování, 200 – 70 kPa pro rozdělování v závislosti na typu pohonu a DN Teplota -10 až +150°C se standardní ucpávkou Teplota 150 až 180°C se speciální ucpávkou pro horkou vodu a horký olej

  4. Přímé ventily s přírubou VVF52.. Regulační nebo bezpeč. uzavírací ventily se zdvihem 20 mm Pro otevřené i uzavřené okruhy VVF52… (PN25) Jmenovitý průtokový součinitel Kvs = 0,16 – 25 m3/h DN15 – DN40 pmax = 1600 - 400 kPa v závislosti na typu pohonu a DN Teplota média -20 až +150°C se standardní ucpávkou pro chladící, studenou, teplou a horkou vodu, solanku Teplota média 150 až 180°C se speciální ucpávkou pro horkou vodu a horký olej (VVF52..A) a pro sytou a přehřátou páru (max. 6 bar abs. – ventily VVF52..G od Kvs=1,25 m3/h s opačným směrem proudění – ventil zavírá s tlakem) Podle jmenovité světlosti je použita parabolická, děrovaná kuželka nebo kuželka s výřezy Užití ventilů VVF52 - v systémech vytápění, větrání a klimatizace a centralizovaného zásobování teplem

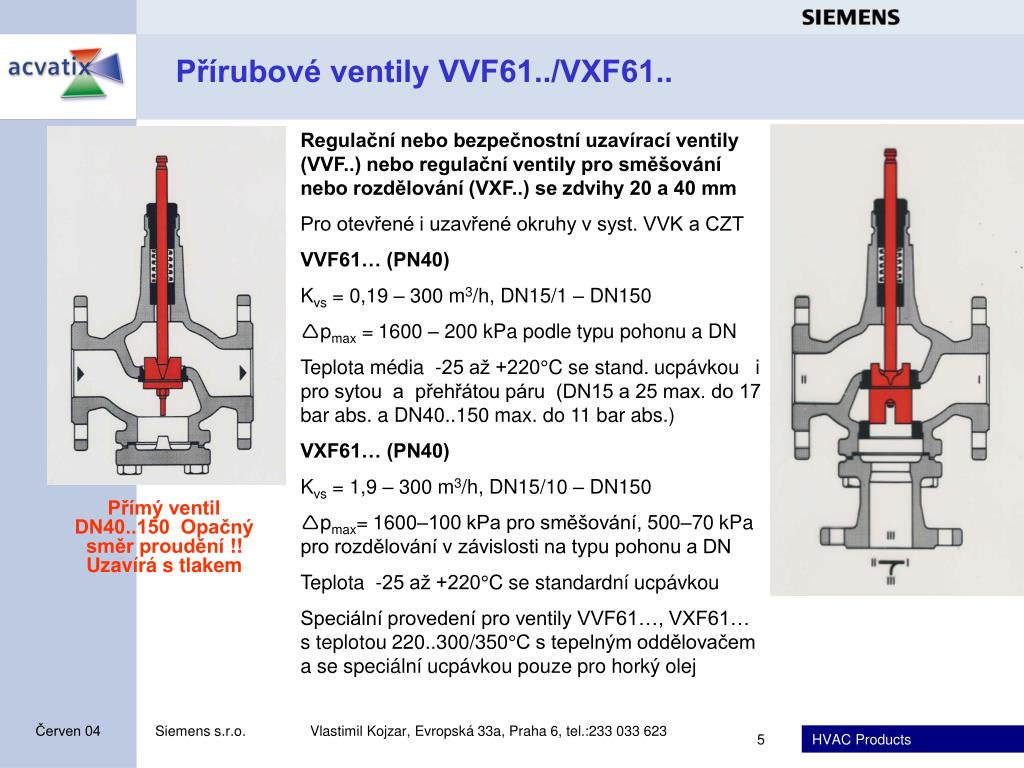

  5. Přírubové ventily VVF61../VXF61.. Regulační nebo bezpečnostní uzavírací ventily (VVF..) nebo regulační ventily pro směšování nebo rozdělování (VXF..) se zdvihy 20 a 40 mm Pro otevřené i uzavřené okruhy v syst. VVK a CZT VVF61… (PN40) Kvs = 0,19 – 300 m3/h, DN15/1 – DN150 pmax=1600 – 200 kPa podle typu pohonu a DN Teplota média -25 až +220°C se stand. ucpávkou i pro sytou a přehřátou páru (DN15 a 25 max. do 17 bar abs. a DN40..150 max. do 11 bar abs.) VXF61… (PN40) Kvs = 1,9 – 300 m3/h, DN15/10 – DN150 pmax=1600–100 kPa pro směšování, 500–70 kPa pro rozdělování v závislosti na typu pohonu a DN Teplota -25 až +220°C se standardní ucpávkou Speciální provedení pro ventily VVF61…, VXF61… s teplotou 220..300/350°C s tepelným oddělovačem a se speciální ucpávkou pouze pro horký olej Přímý ventil DN40..150 Opačný směr proudění !! Uzavírá s tlakem

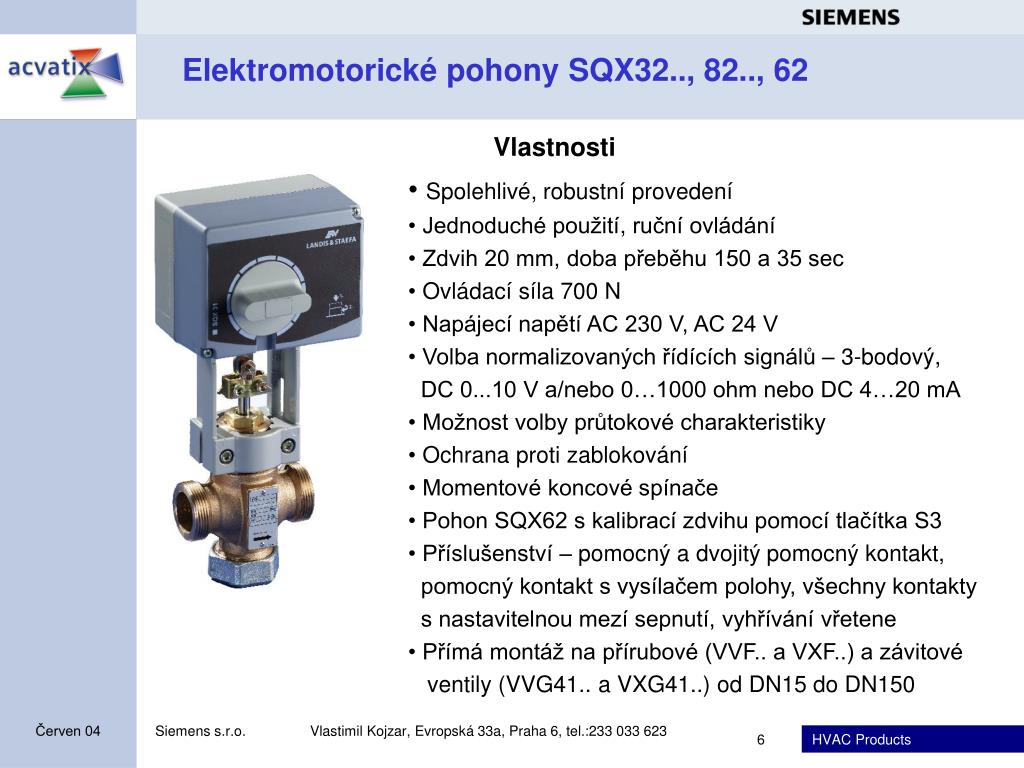

  6. Elektromotorické pohony SQX32.., 82.., 62 Vlastnosti • Spolehlivé, robustníprovedení • Jednoduché použití, ruční ovládání • Zdvih 20 mm, doba přeběhu 150 a 35 sec • Ovládací síla 700 N • Napájecí napětí AC 230 V, AC 24 V • Volba normalizovaných řídících signálů – 3-bodový, • DC 0...10 V a/nebo 0…1000 ohm nebo DC 4…20 mA • Možnost volby průtokové charakteristiky • Ochrana proti zablokování • Momentové koncové spínače • Pohon SQX62 s kalibrací zdvihu pomocí tlačítka S3 • Příslušenství – pomocný a dvojitý pomocný kontakt, • pomocný kontakt s vysílačem polohy, všechny kontakty • s nastavitelnou mezí sepnutí, vyhřívání vřetene • Přímá montáž na přírubové (VVF.. a VXF..) a závitové • ventily (VVG41.. a VXG41..) od DN15 do DN150

  7. SQX32.00, SQX32.03SQX82.00, SQX82.03 AC 230 V, 3-polohové AC 24 V, 3-polohové Schéma zapojení elektrických pohonů SQX32.., 82.., 62 SQX62 - AC 24 V, spojitéřízení
