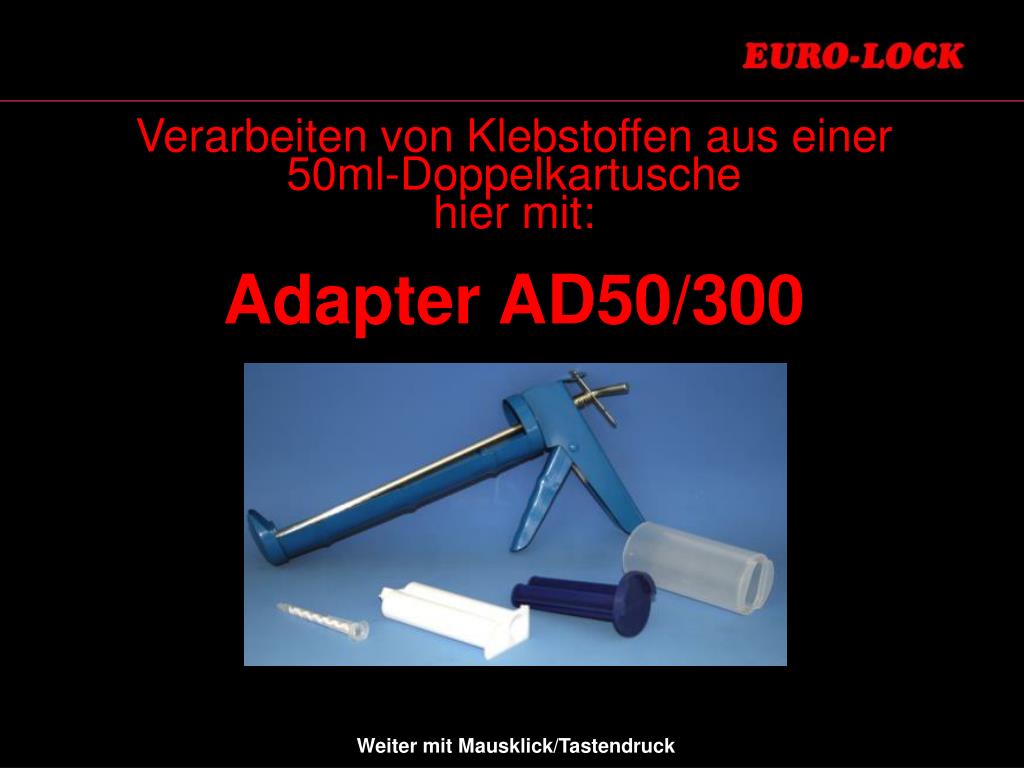

  1. Verarbeiten von Klebstoffen aus einer50ml-Doppelkartuschehier mit:Adapter AD50/300 Weiter mit Mausklick/Tastendruck

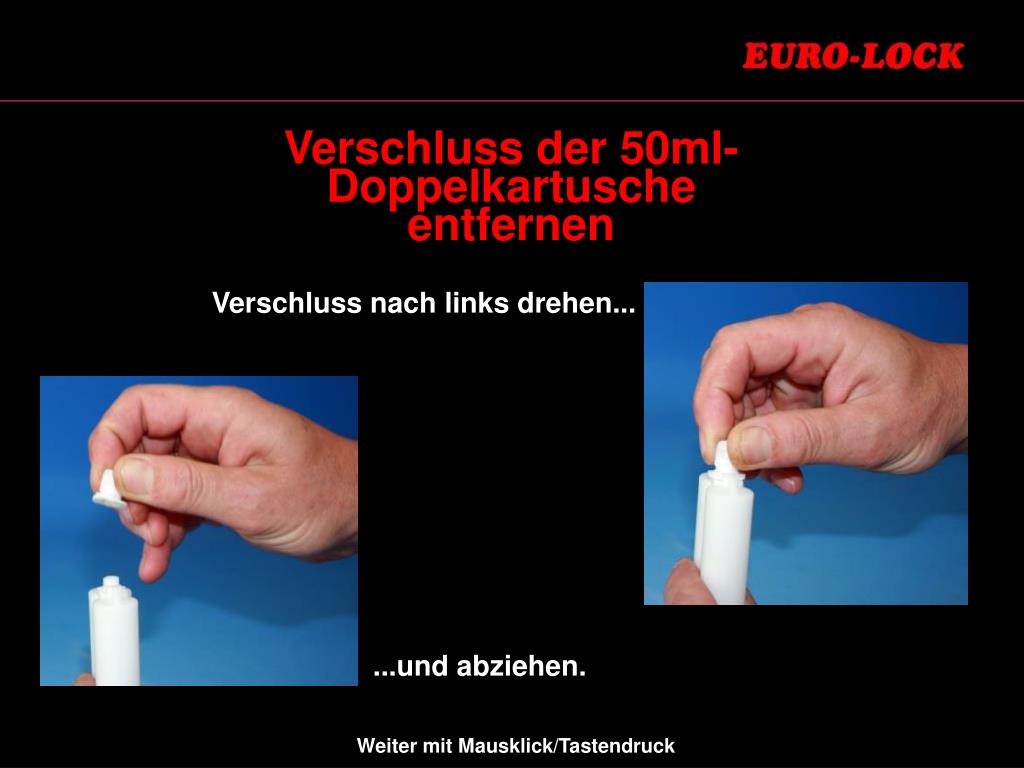

  2. Verschluss der 50ml-Doppelkartuscheentfernen Verschluss nach links drehen... ...und abziehen. Weiter mit Mausklick/Tastendruck

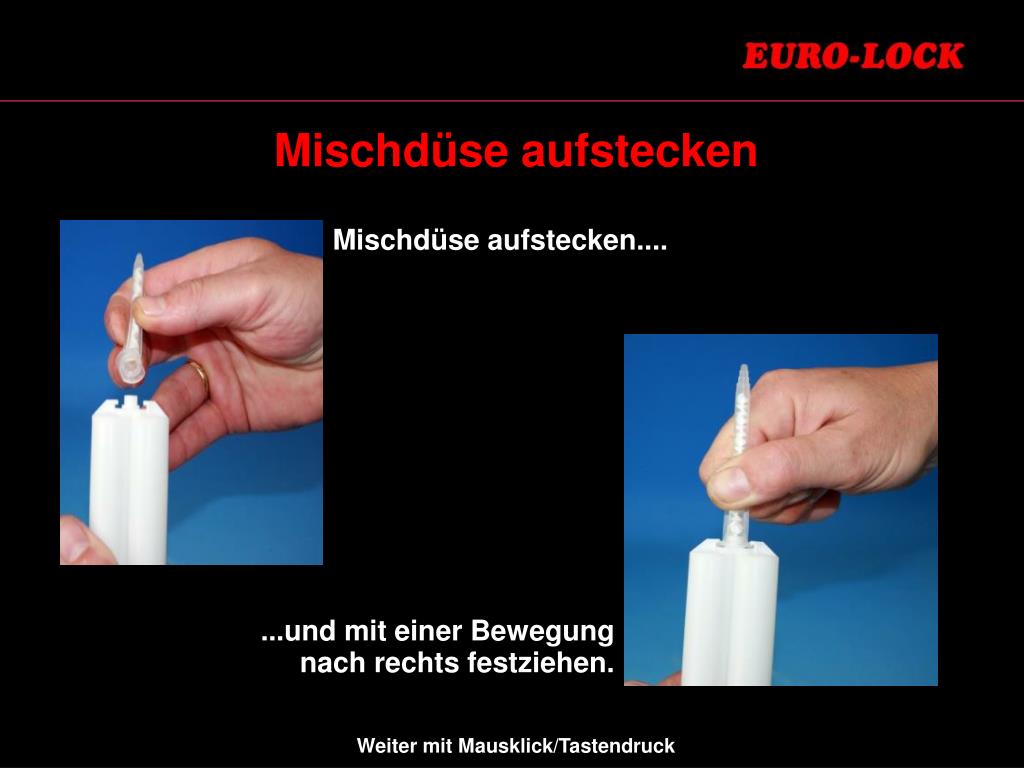

  3. Mischdüse aufstecken Mischdüse aufstecken.... ...und mit einer Bewegung nach rechts festziehen. Weiter mit Mausklick/Tastendruck

  4. Einsatz des Adapters AD 50/300: Hülse Doppelkartusche mit Mischdüse durch die kleinere Öffnung der Adapterhülse schieben.... ...bis sie in der Führung einrastet. Weiter mit Mausklick/Tastendruck

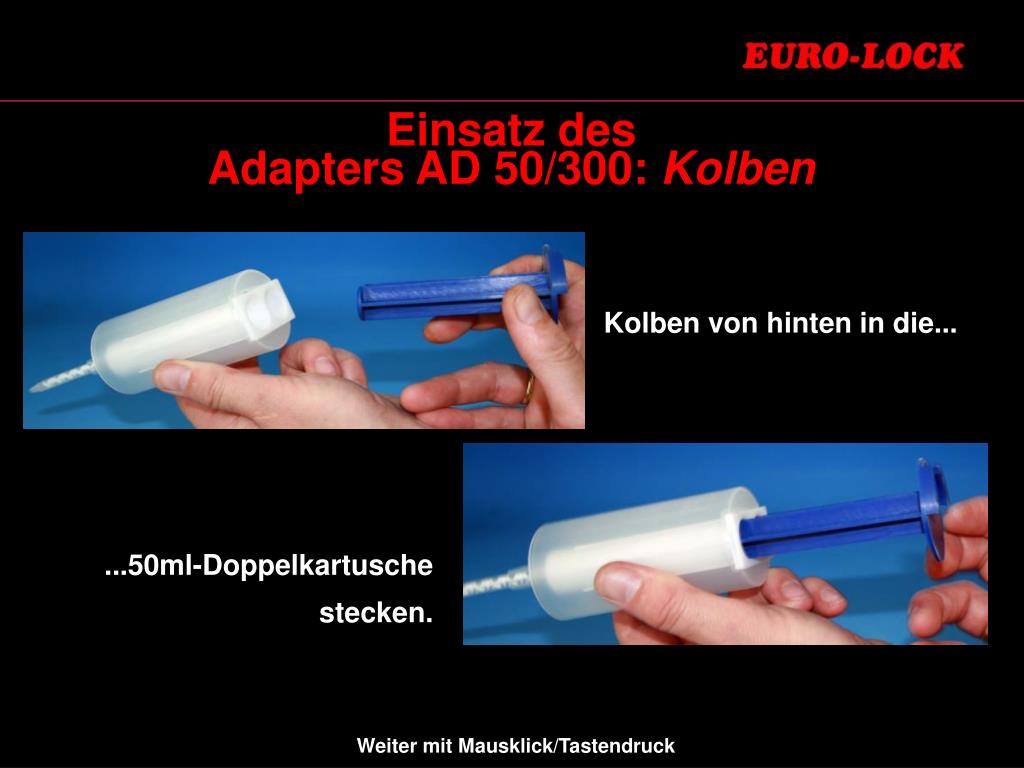

  5. Einsatz des Adapters AD 50/300: Kolben Kolben von hinten in die... ...50ml-Doppelkartusche stecken. Weiter mit Mausklick/Tastendruck

  6. Öffnen der Siliconpistoleam Beispiel der Handhebelpresse HHP 740 Erst Sperrhebel an der Pistole betätigen, ... ...dann Vorschubstange herausziehen. Weiter mit Mausklick/Tastendruck

  7. Einsetzen des Adapters in die Silicon-Pistole Adapter mit der 50ml-Doppelkartusche in die Führung der Silicon-Pistole bis zum vorderen Anschlag einsetzen. Vorschubstange mittels Pistolenabzug bis an den Kolben drücken und Klebstoffauftrag beginnen. Weiter mit Mausklick/Tastendruck
