  1. 文检仪在文书检验中的应用 证据技术实验教学中心 西南政法大学证据技术实验教学中心

  2. Contents • 简介 • 仪器构成与原理 • 基本功能 • 应用案例 西南政法大学证据技术实验教学中心

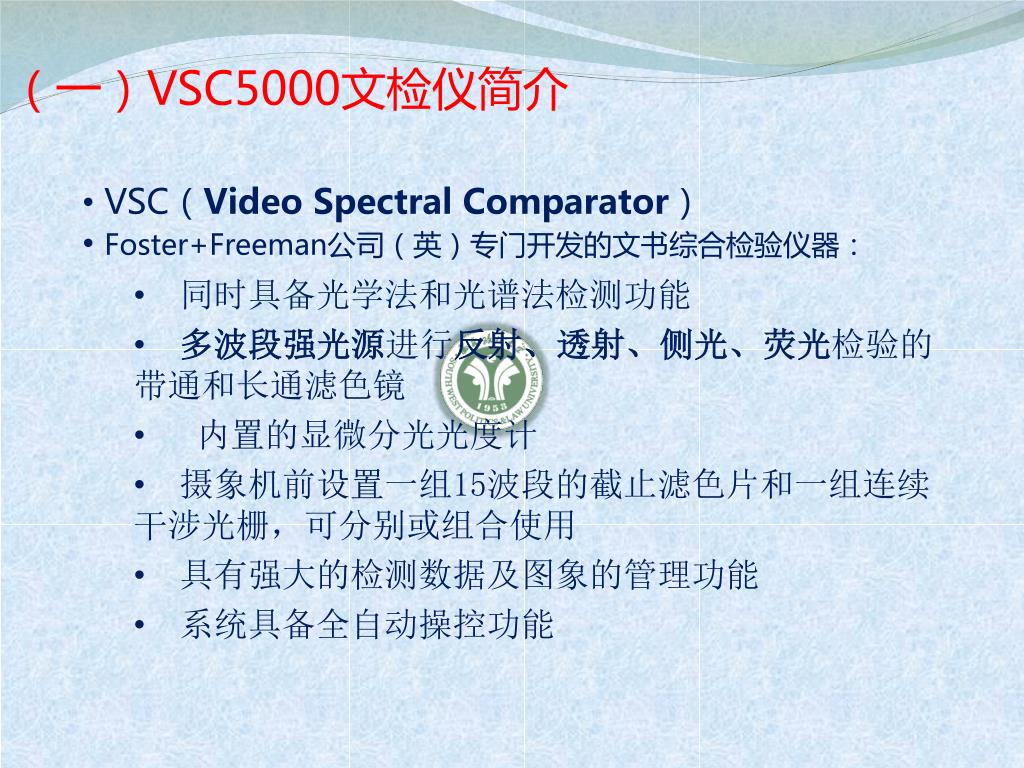

  3. （一）VSC5000文检仪简介 • VSC（Video Spectral Comparator） • Foster+Freeman公司（英）专门开发的文书综合检验仪器： • 　同时具备光学法和光谱法检测功能 • 多波段强光源进行反射、透射、侧光、荧光检验的带通和长通滤色镜 • 内置的显微分光光度计 • 　摄象机前设置一组15波段的截止滤色片和一组连续干涉光栅，可分别或组合使用 • 　具有强大的检测数据及图象的管理功能 • 　系统具备全自动操控功能

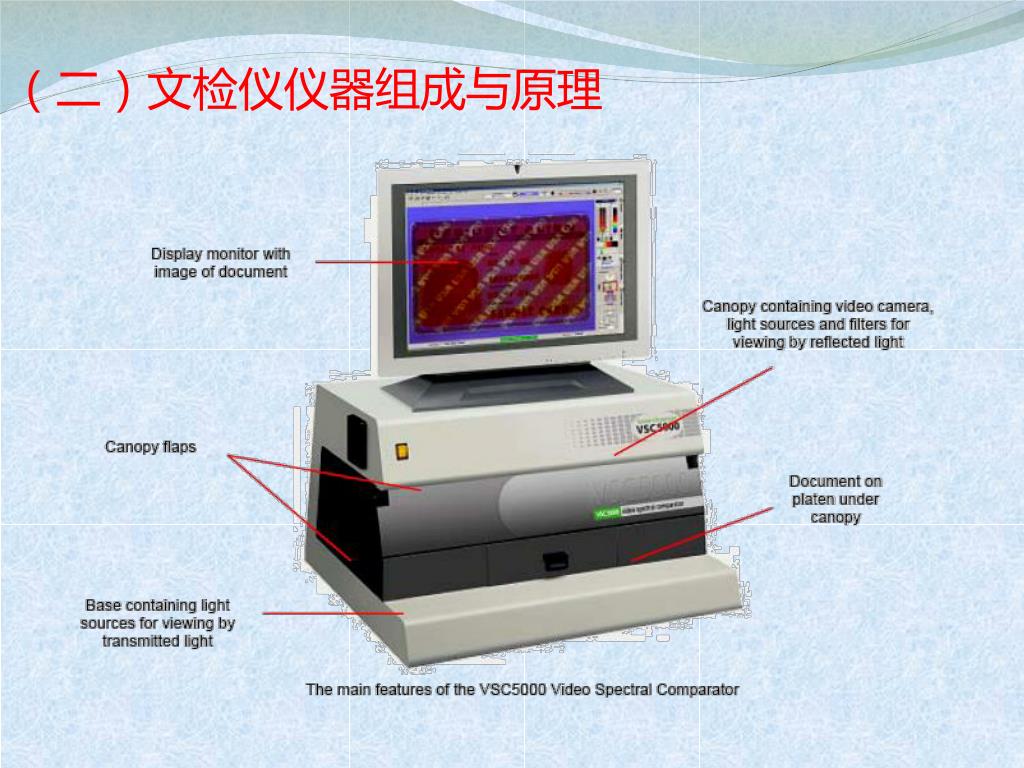

  4. （二）文检仪仪器组成与原理

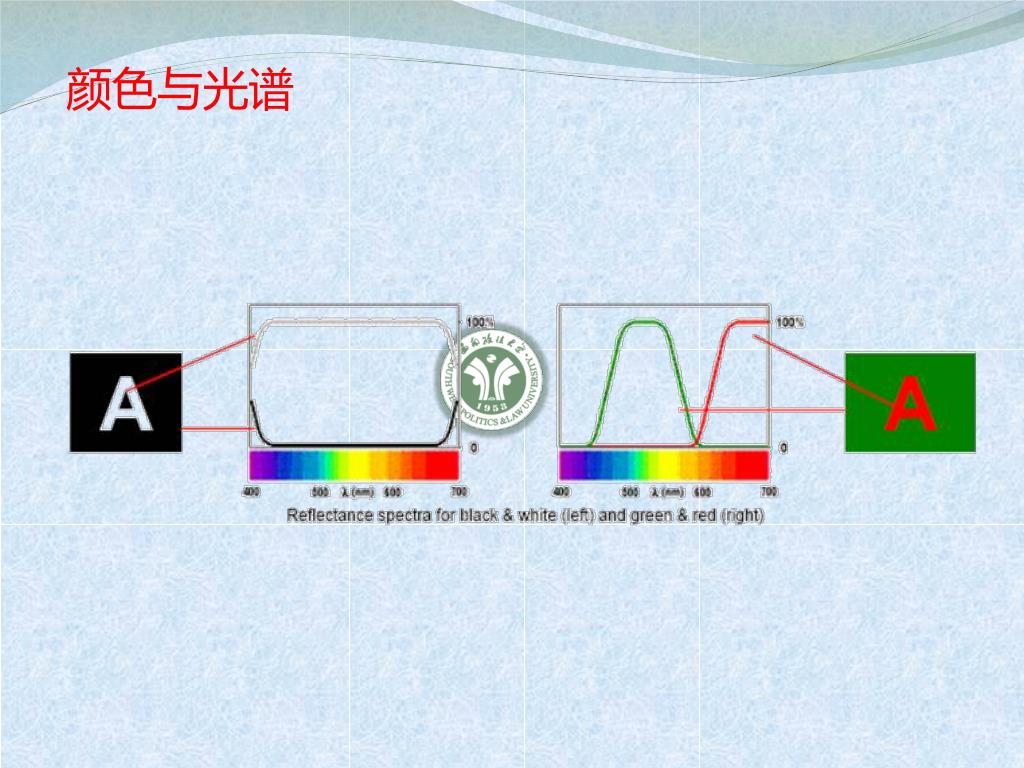

  5. 颜色与光谱

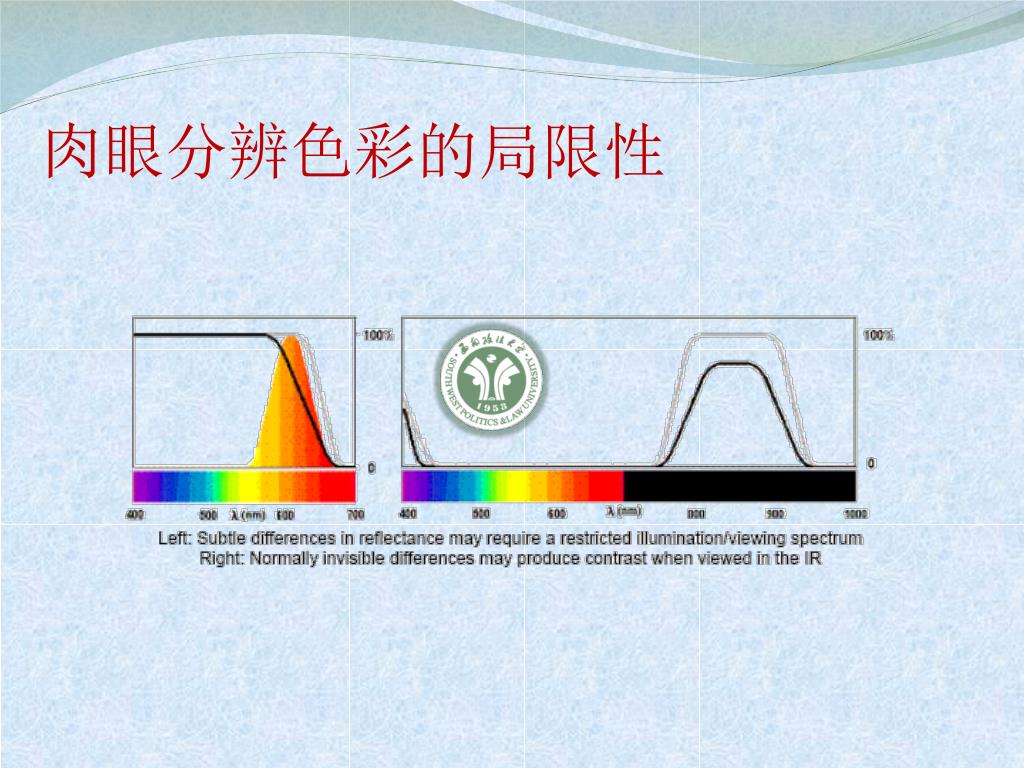

  6. 肉眼分辨色彩的局限性

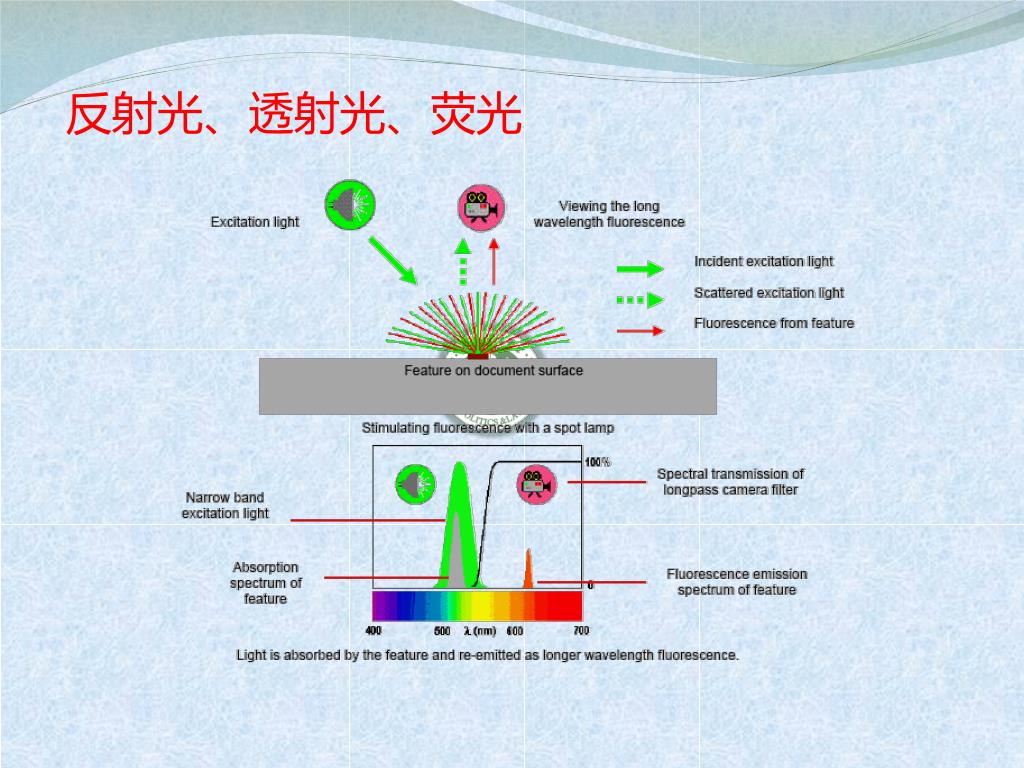

  7. 反射光、透射光、荧光

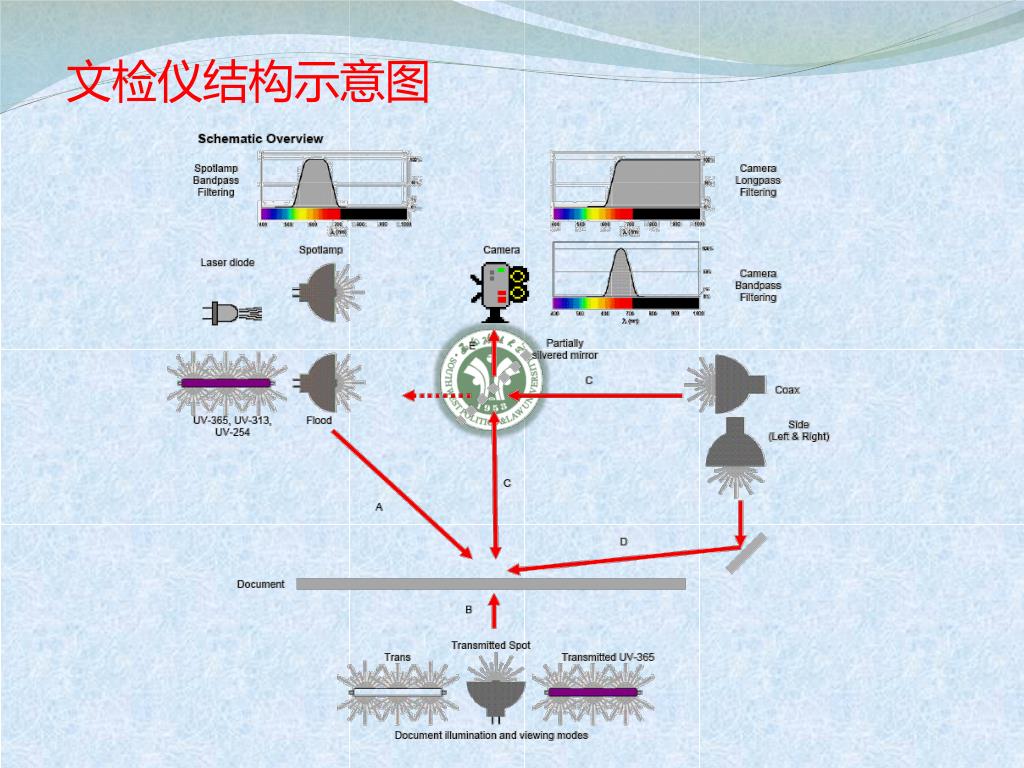

  8. 文检仪结构示意图

  9. 基本功能

  10. 显微成像 放大倍数可达78倍

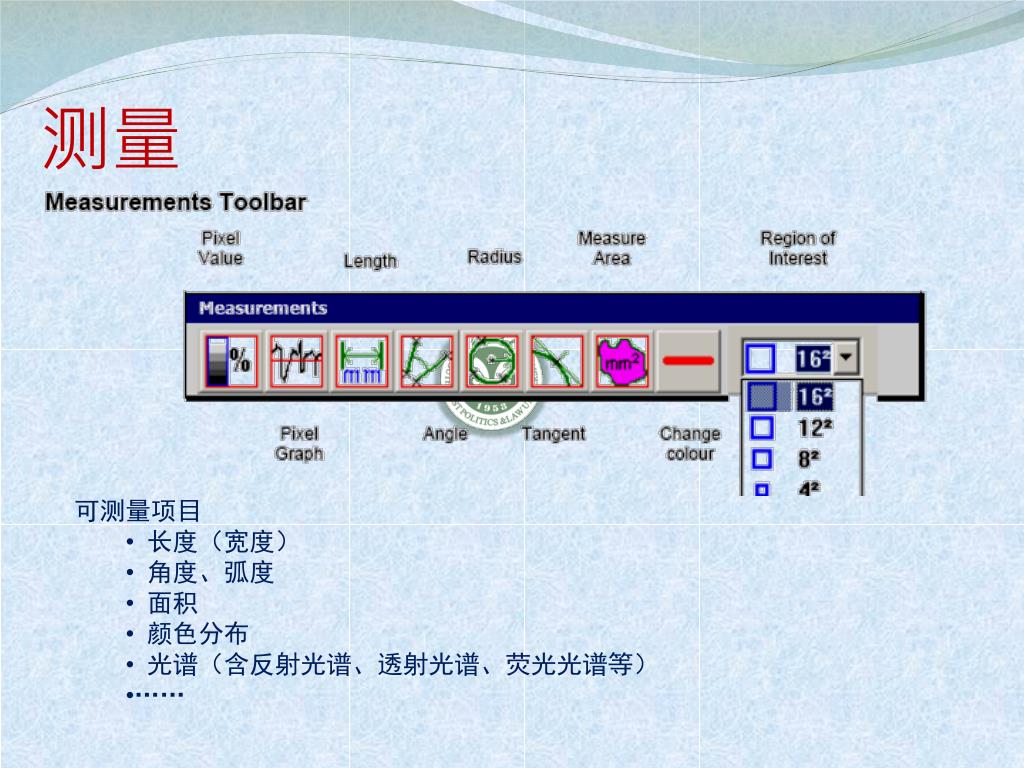

  11. 测量 • 可测量项目 • 长度（宽度） • 角度、弧度 • 面积 • 颜色分布 • 光谱（含反射光谱、透射光谱、荧光光谱等） • ……

  12. 不同笔画的反射光谱谱图 反射光谱谱图的差异反映了墨水成分的差异

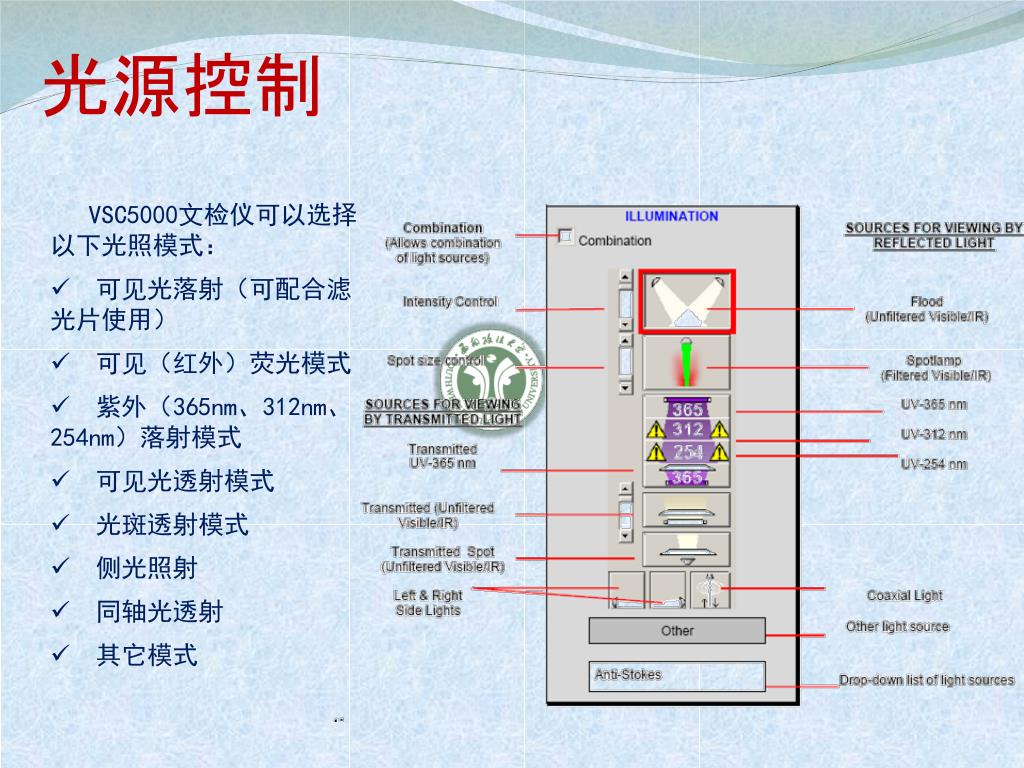

  13. 光源控制 • VSC5000文检仪可以选择以下光照模式： • 可见光落射（可配合滤光片使用） • 可见（红外）荧光模式 • 紫外（365nm、312nm、254nm）落射模式 • 可见光透射模式 • 光斑透射模式 • 侧光照射 • 同轴光透射 • 其它模式

  14. 变造文书综合检验案例 案情简介： 2007年5月，河南省郑州市某法院委托鉴定一起医疗事故纠纷案，患者方认为住院病历被院方擅自篡改，要求进行鉴定。

  15. 荧光检验添加字迹 两个“+”字与其余字迹 无明显差异 两个“+”字与其余字迹 荧光差异显著 表明是添加书写 检材原貌（可见光落射图片） 检材荧光图片

  16. 紫外光检验消褪痕迹 消褪痕迹 紫外光检验图片 检材原貌（可见光落射图片）

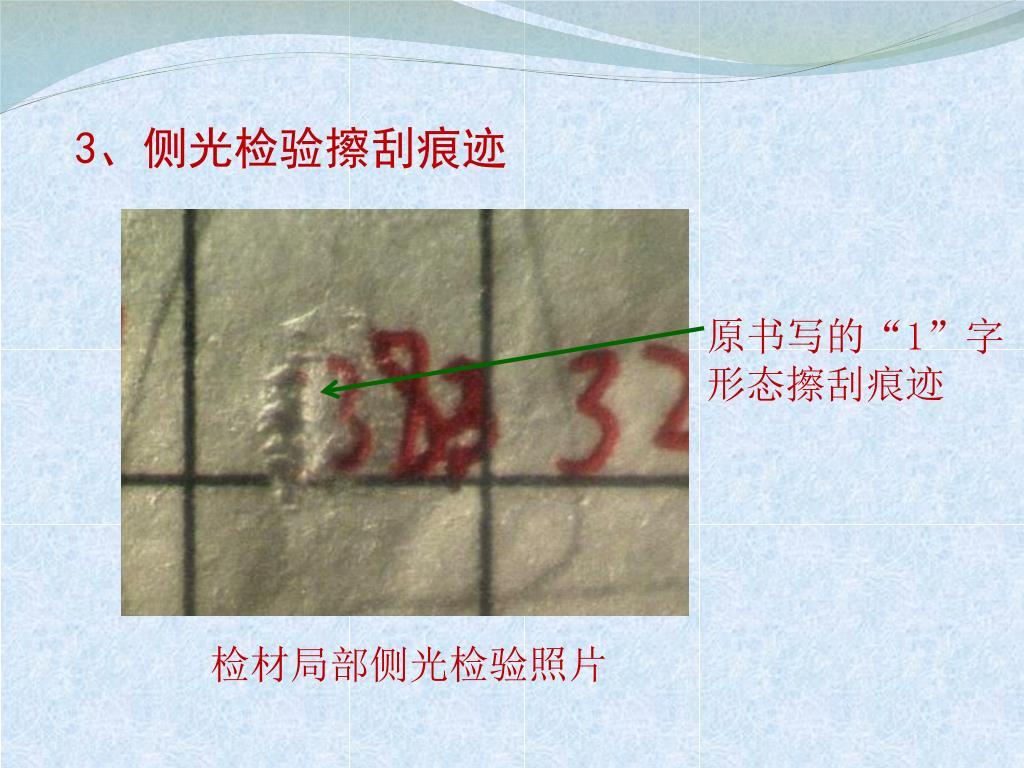

  17. 3、侧光检验擦刮痕迹 原书写的“1”字形态擦刮痕迹 检材局部侧光检验照片

  18. 4、落射光检验改写、添加字迹 检材可见光落射放大图片 图示“1”字、“3”字、“8”字部分笔画与其余字迹笔画墨水浓淡、笔痕特征差异显著 表明： “1”字、“3”字为添加书写；“8”字为“7”字改写形成

  19. 谢谢大家
