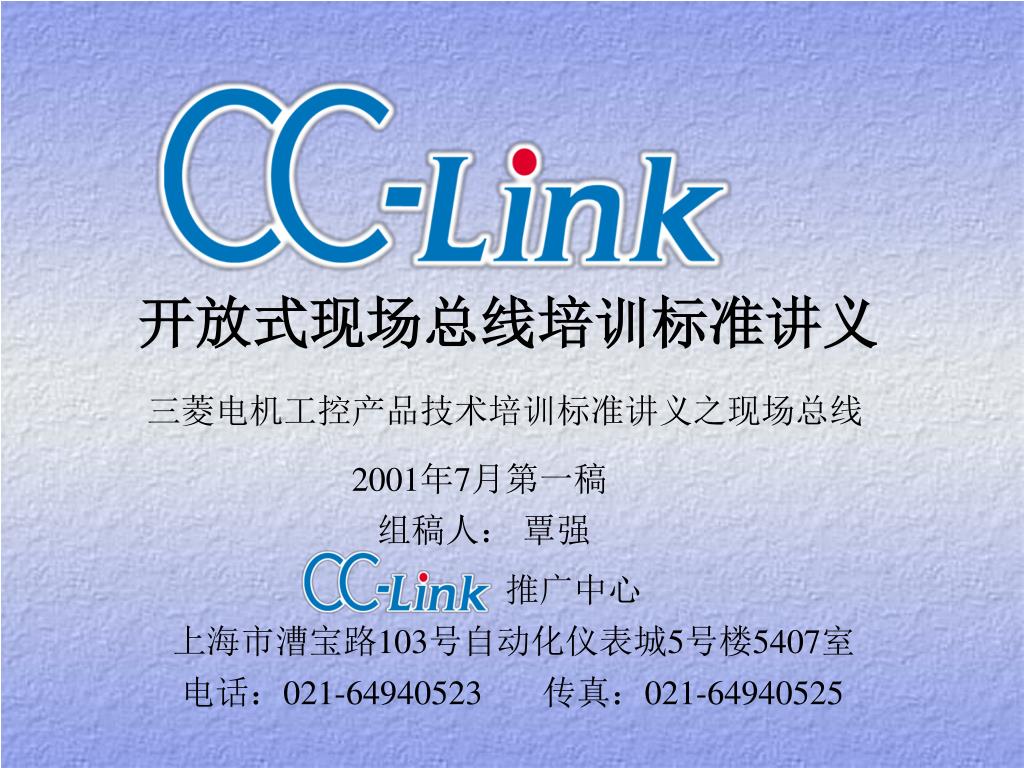

  1. 开放式现场总线培训标准讲义 三菱电机工控产品技术培训标准讲义之现场总线 2001年7月第一稿 组稿人: 覃强 推广中心 上海市漕宝路103号自动化仪表城5号楼5407室 电话:021-64940523 传真:021-64940525

  2. 技术培训提纲 • CC-Link概述……………………………….1小时 • CC-Link的通信原理 ………………………1小时 • 三菱A-PLC的CC-Link主模块介绍……….1小时 • 建立简单CC-Link系统——远程I/O……2.5小时 • 建立主站/本地站系统…………………….2小时 • 建立复合系统……………………………..2小时 • 基于其他CC-Link系统的简单介绍………1小时 • 总结和注意点(答疑)…………………0.5小时 总计培训时间2天 要求学员具有A-PLC应用基础

  3. 第一部分 概述 • CC-Link市场情况 • CLPA及CLPC • CC-Link的特点 • CC-Link的功能 • CC-Link产品群 • CC-Link的应用范例

  4. 第二部分 CC-Link的工作原理 • CC-Link的物理结构 • 公共数据区域的概念 • 数据映射表 • 循环数据的传送 • 瞬时数据的传送 • 数据传送时间分析

  5. 第三部分 基于三菱电机A-PLC的CC-Link • 三菱电机CC-Link的主模块 • AJ61BT11/A1SJ61BT11的开关及指示灯 • AJ61BT11/A1SJ61BT11的握手信号 • 缓冲寄存区—参数区域 • 缓冲寄存区—循环数据传送区域 • 缓冲寄存区—特殊元件区域 • 缓冲寄存区--瞬时数据传送区域

  6. 第四部分 建立简单系统—远程I/O • 建立系统完成的功能和目标 • 与目标相匹配的数据映射表 • 硬件测试 • 硬件接线 • 与目标相匹配的参数内容 • A-PLC参数写入的原理及方法 • 参数设置和测试程序 • 通信参数调用和教学程序 • 建立系统和调试程序

  7. 第五部分 建立主站/本地站系统 • 主站/本地站系统完成的功能 • 与远程装置系统与远程I/O的区别 • 建立系统完成的目标 • 与目标相匹配的数据映射表 • 硬件接线 • 与目标相匹配的参数内容 • 指令及软件使用回顾 • 参数设置和测试程序 • 通信参数调用和采集数据程序及教学程序 • 建立系统和调试程序

  8. 第六部分 建立复合式系统 • 复合式系统的数据映射关系 • 建立系统完成的目标 • 与目标相匹配的数据映射表 • 硬件接线 • 与目标相匹配的参数内容 • 参数设置和测试程序 • 通信参数调用和教学程序 • 建立系统和调试程序

  9. 第七部分 基于其他产品CC-Link的简单介绍 • 可作CC-Link主站的产品 • 在三菱电机QnA以上PLC建立系统的方法简介 • CC-Link与人机界面简介 • 通过CC-Link控制驱动装置简介 • 主站热备系统简介 • CC-Link与其他网络系统相连 • CC-Link的拓扑结构与中继器以及总长度 • CC-Link产品的兼容性说明

  10. 第八部分 培训总结和注意事项 • CC-Link的特点和RAS功能 • 基于三菱电机A-PLC的系统建立方法 • 电缆和终端电阻的选用与通信距离 • 主站/本地站系统中数据采集程序技巧 • AJ61BT11/A1SJ61BT11的握手信号用途 • 加入CC-Link协会的方法 • CLPC的工作内容
