  1. Аргентина США- Канада Европа Австралия Регулируемые электроприводы Официальный дилер

  2. CLEAN POTENTIOMETER STANDARD CFW-10 Clean CFW-10 Standard CFW-10 Potentiometer Встроенный потенциометр Нет Да Методы изменения скорости Нет Потенциометр через аналоговый вход Да Нет Да Электронный потенциометр с панелью управления Да Да Да Да Да Регулирование скорости Да Модели Официальный дилер

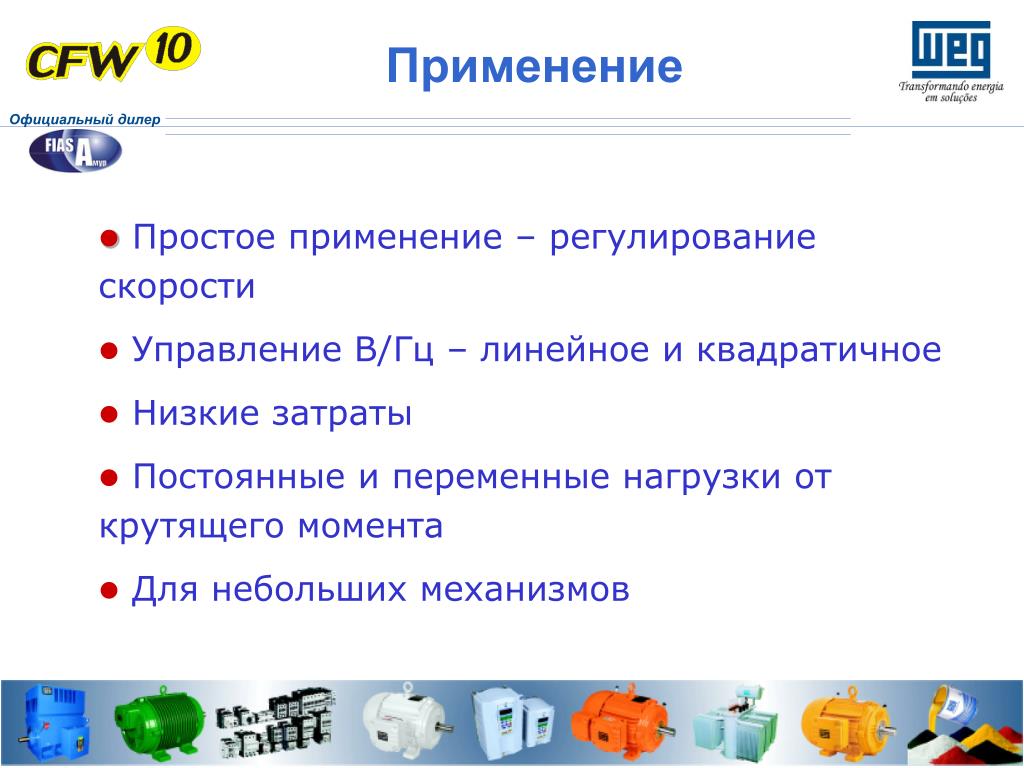

  3. Применение Официальный дилер • Простое применение – регулирование скорости • Управление В/Гц – линейное и квадратичное • Низкие затраты • Постоянные и переменные нагрузки от крутящего момента • Для небольших механизмов

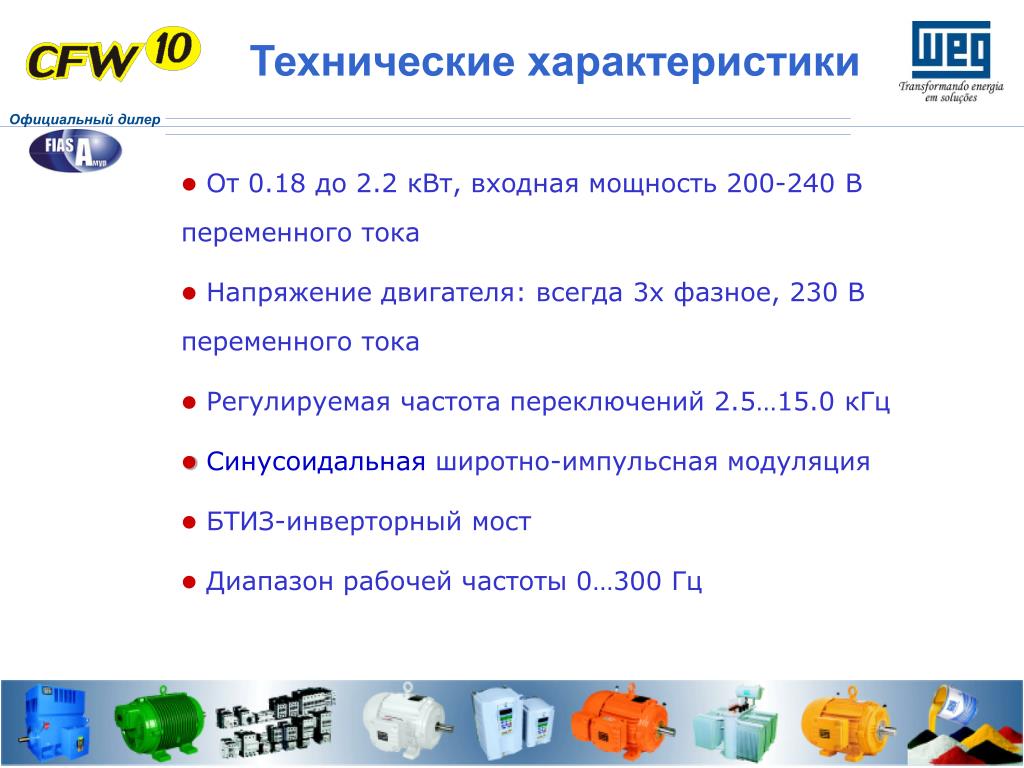

  4. Технические характеристики Официальный дилер • От 0.18 до 2.2 кВт, входная мощность 200-240 В переменного тока • Напряжение двигателя: всегда 3х фазное, 230 В переменного тока • Регулируемая частота переключений 2.5…15.0 кГц • Синусоидальнаяширотно-импульсная модуляция • БТИЗ-инверторный мост • Диапазон рабочей частоты 0…300 Гц

  5. Технические характеристики Официальный дилер • 0…50ºC – без понижения (модели без фильтра) • 0…40ºC - (модели со встроенным фильтром) • Корпус IP20 • Конформное покрытие 100% • Помехоподавляющий фильтр– встроенный, внешний или установленный на основании • Неконденсирующаяся влажность 5…90% • Cстандартная установка на высоте 1000 м

  6. Технические характеристики Официальный дилер • Допустимая перегрузка: 150% для 60 сек каждые 10 мин • 4 x изолированных цифровых ввода– 24 В постоянного тока • 1 x аналоговый ввод - 0…10 Вили 0/4-20 мА • 1 x выходное реле - 0.5 А, 250 В переменного тока

  7. NC COM NO • Fs > Fx • Is > Ix • Fe > Fx • RUN • Fs = Fe • No Fault Технические характеристики Официальный дилер • 0...20 мА • 4...20 мА Одна фаза Программируемый •общее включение •запуск/ останова •вкл / выкл •вперед/назад •локально/дистанционно •направление вращения •регулирование скорости •просмотр •второй линейный сигнал •сброс •внешних неисправностей нет •Электронный потенциометр 10V AI1 0V AI1 Изолированный аналоговый вход Фильтр РП DI4 Панель управления DI3 Изорованные цифровые входы DI2 DI1 0V RL1 Fs = Выходная мощность Fx = Регулируемая частота Is = Ток на выходе Ix = Регулируемый ток M 3 ~

  8. Защита Официальный дилер • Перегрузка по току на выходе (E00) • Короткое замыкание на выходе (E00) • Понижение или повышение напряжения блока постоянного тока (E01 и E02) • Перегрев теплоотвода (E04) • Перегрузка двигателя (i x t) (E05) • Внешняя неисправность (E06) • Программируемые предупреждения (E24)

  9. Дисплей Официальный дилер • ЖК дисплей с 3 цифрами и 7 сегментами Светодиод параметров ЖК дисплей Светодиод значений

  10. Основные функции Официальный дилер • Пароль (P000 = 5) • Автоматический сброс и самодиагностика в случае неисправности • Ручное и автоматическое увеличение крутящего момента • Функция регулирования скорости (до 08 шагов) • Локальное дистанционное управление • Торможение постоянным током • Функция просмотра( DI1..4) • Автоматический контроль процесса (PID)

  11. Официальный дилер WEG ELECTRIC CIS ООО «ФИАС-Амур» (официальный дилер) г. Комсомольск-на-Амуре, ул. Молодогвардейская 20Тел: (4217) 54-25-30, 55-37-25 Факс: (4217) 55-37-25 Email: info@fiasamur.ruwww.fiasamur.ru
