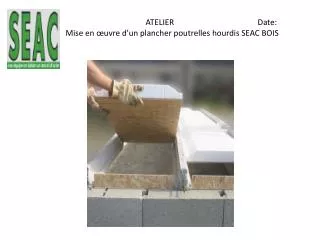

  1. ATELIER Date:Mise en œuvre d’un plancher poutrelles hourdis SEAC BOIS

  2. Sommaire TitresPages • Documentation fournisseur y compris recommandations de pose 3 • Règles de sécurité à observer lors de la pose 7 • Mode opératoire de mise en œuvre 8 • Plan 9 • Descriptif du chantier à réaliser à l’atelier 10

  3. Documentation fournisseur

  4. Documentation fournisseur

  5. Recommandations de pose Le Seacbois est facile à couper en long, en large ou en biais La pose s’effectue de l’extérieur du plancher par glissement du produit sur les talons des poutrelles. Le tympan en OSB fourni dans la palette facilite la mise en œuvre Livré dans la palette de Seacbois avec son équerre de fixation , le tympan en OSB facilite la mise en œuvre. L’équerre permet une fixation simple et rapide du tympan.

  6. Recommandations de pose L’OSB reposant sur le talon de la poutrelle amène une parfaite résistance aux charges de chantier Le hourdis léger le moins gourmand en béton : 60litres/m² pour un plancher en 12+5

  7. Règles de sécurité à observer lors de la pose Tenue de travail: Casque Gants Chaussures de sécurité Harnais Lors de la manutention: Vous devez pliez vos genoux afin de soulever le poids non pas avec votre dos mais avec vos jambes. Accès: Lorsque vous devez monter sur le plancher hourdis vous pouvez utiliser une échelle, mais elle ne doit en aucun cas vous servir pour travailler. Travail en hauteur: Vous devrez pour cela utiliser une plateforme de travail. Il sera aussi impératif que vous soyez au moins deux sur la zone de travail, afin que quelqu’un puisse vous secourir en cas de problème.

  8. Mode opératoire de mise en oeuvre La côte de niveau doit être vérifiée ou tracée Le niveau de l’arase du mur doit être parfaitement réalisé (de niveau et plan) , afin de permettre dans un premier temps , la pose des planelles puis la pose des poutrelles. Les planelles doivent être scellées. La pose du chaînage périphérique doit être posé. Les madrier doivent être mis à la bonne hauteur grâce au réglage des étais. Ils doivent ensuite être mis de niveau. La pose de la première poutrelle peut alors être posée suivant le sens de pose indiqué sur le plan. Les hourdis borgnes doivent être posés de chaque bord de la première poutrelle. Ainsi de suite pour les autres poutrelles. Ensuite, on effectuera ce que l’on appelle le remplissage, ce qui consiste à combler les vides entre les poutrelles avec des hourdis. Toutes les découpes de hourdis et mise en place de lisse pour coffrer devra être réalisé avant la pose du treillis soudés. Mise en place du treillis soudés. Pose des chapeaux de rives et chapeaux intermédiaires. Coulage de la dalle de compression

  9. Plan de pose du plancher hourdis

  10. Descriptif Le plancher sera constitué d’un montage type GF constitué de poutrelles en béton précontraint et entrevous polystyrène et composite bois (OSB 3) La dalle de compression sera coulée en béton et sera armée d’un treillis soudé. Le surfaçage à la taloche sera particulièrement soigné. En aucun point l’épaisseur de la dalle de compression ne pourra être inférieure à 4 cm au droit des poutrelles et à 5 cm au droit des entrevous. Polystyrène OSB 3
